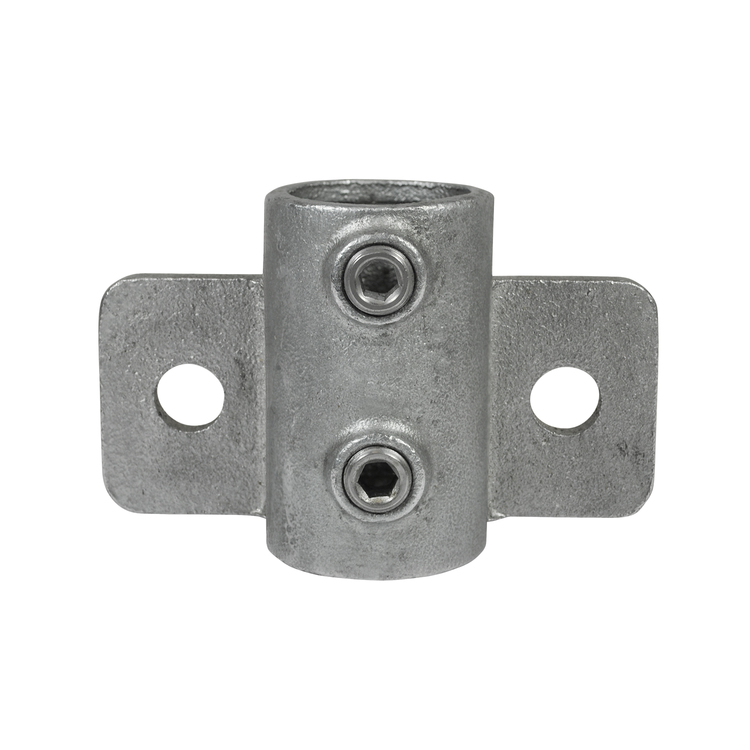

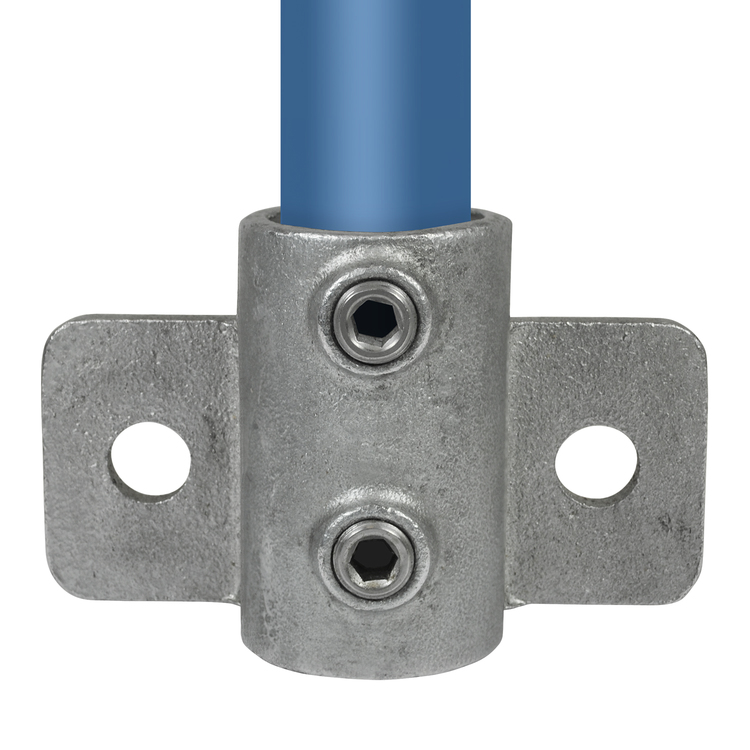

Rohrverbinder Wandhalter horizontal, extra schwer - Typ 146
Artikelnummer:
2000000337541
Herstellernummer:
608146D
Rohrverbinder Wandhalterung horizontal, extra schwer - Typ 146
Dieser besonders robuste Rohrverbinder wurde für die Befestigung vertikaler Pfosten entwickelt. Er eignet sich nicht für die Durchführung von Rohren, sondern ist speziell für die manuelle Montage von Sicherheitsgeländern oder Brüstungen an ebenen Flächen wie Wänden, Treppenaufgängen, Podesten oder Abstiegen konzipiert. Ideal für Anwendungen mit hohen Anforderungen an Stabilität und Sicherheit. Zur Auswahl stehen Ihnen der Gelenkstück-Rohrverbinder für die Durchmesser 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm. Das Material des Rohrverbinders Typ 146 ist verzinktes Gusseisen.
Vorteile auf einen Blick:- Edelstahlschraube
- Garantie bis 1500 N/m Belastung
- kein Schweißen, somit keine Feuererlaubnis erforderlich
- Keine Gewinde, keine Verschraubung
- Mit einfachem Sechskantschlüssel montierbar
- Vielseitiges System, vor Ort veränderbar
- Lackierbar
Anwendungen:
- Handläufe
- Sicherheitsgeländer/Schutzbarrieren
- Fallschutz
- Sonstige Anwendungen für sicheres Arbeiten
- Feste Geländer
- Maschinenschutzvorrichtungen
- Spielplätze
Herstellerinformationen:
Gaßmann GmbH (Schellen-Shop)
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de

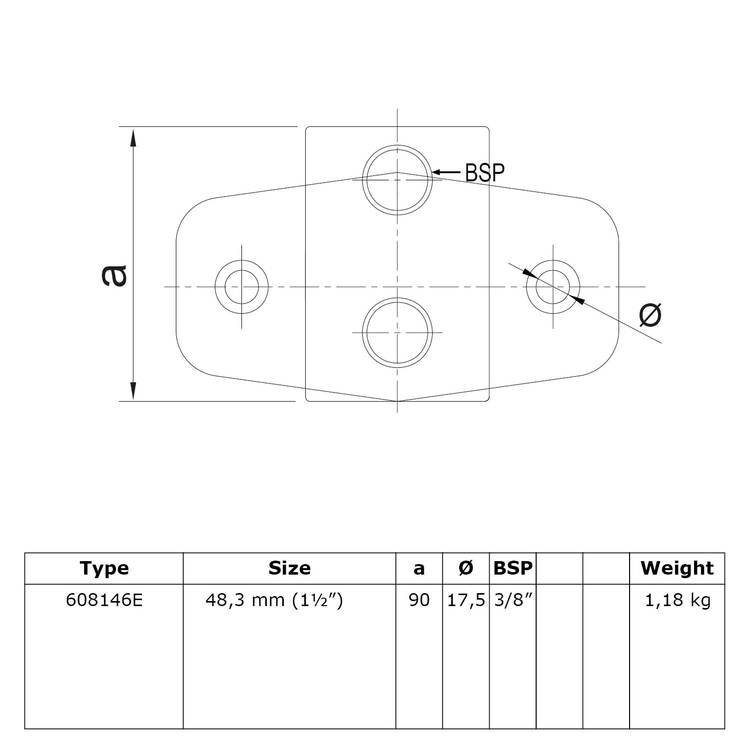

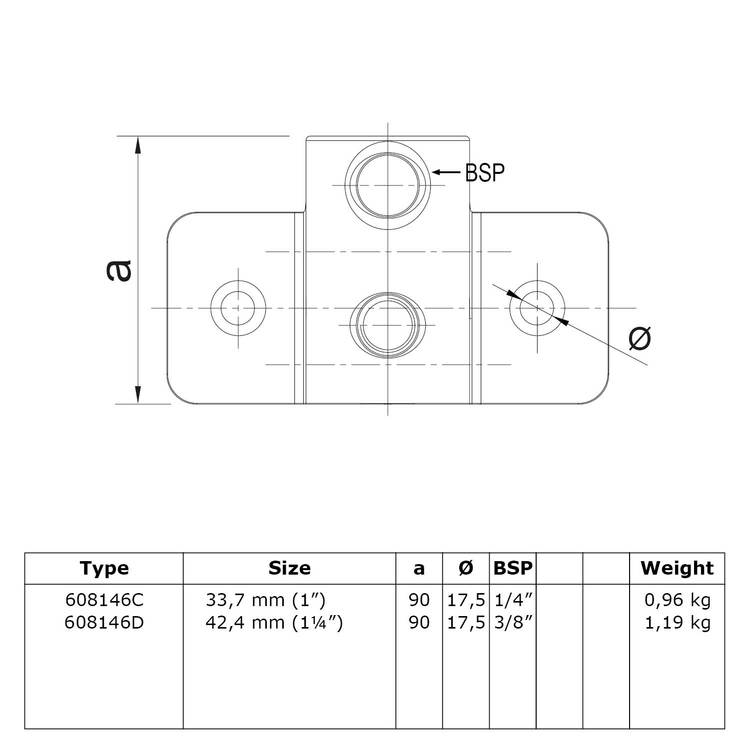

Technische Daten
Rohrverbinder Wandhalter horizontal, extra schwer - Typ 146
| Durchmesser (mm): | 33.7, 42.4, 48.3 |
|---|---|
| Material: | Gusseisen verzinkt |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Weitere technische Details auf Anfrage!
| Durchmesser (mm): | 33.7, 42.4, 48.3 |
|---|---|
| Material: | Gusseisen verzinkt |
