Zubehör für Rohrschellen & Rohrbefestigung
Mit dem passenden Zubehör für Rohrschellen lassen sich Rohre sicher an Wänden, Decken, Trägern und technischen Konstruktionen befestigen. Je nach Montageart werden dafür beispielsweise Stockschrauben, Gewindestangen, Grundplatten, Gewindemuffen, Rohrunterlagen, Schrauben, Muttern oder weitere Befestigungselemente benötigt.
Im Schellen-Shop finden Sie Zubehör für die Rohrbefestigung für SHK, Maschinen- und Anlagenbau, Metallbau, Rohrleitungsbau, Gebäudetechnik und Instandhaltung. Eine Übersicht der verschiedenen Befestigungssysteme finden Sie unter Rohrschellen und Rohrbefestigung.
Sechskantschraube DIN 933 - ISO 4017 – M 8 x 45 / galvanisch verzinkt (zn)
Sechskantschraube DIN 933 / ISO 4017 mit Vollgewinde Die Sechskantschraube nach DIN 933 / ISO 4017 ist eine vielseitig einsetzbare Schraube mit Vollgewinde und klassischem Sechskantkopf. Sie eignet sich für zahlreiche Schraubverbindungen im Maschinenbau, Metallbau, bei Rohrbefestigungen sowie für Montage- und Befestigungsarbeiten. Je nach Anforderung stehen verschiedene Werkstoff- und Oberflächenausführungen zur Verfügung: galvanisch verzinkt (zn), feuerverzinkt (tzn), V2A Edelstahl 1.4301 sowie V4A Edelstahl 1.4571. Zusätzlich kann aus zahlreichen Gewindegrößen und Schraubenlängen von M6 bis M24 gewählt werden. DIN 933 und ISO 4017 – Sechskantschrauben mit Vollgewinde Sechskantschrauben dieser Bauform verfügen über ein durchgehendes Vollgewinde. Dadurch kann die Mutter beziehungsweise das entsprechende Gegengewinde über einen großen Bereich der Schraubenlänge positioniert werden. Die Bezeichnung DIN 933 ist im Handel und bei Anwendern weiterhin sehr verbreitet. Die entsprechende internationale Norm ist ISO 4017. Beide Bezeichnungen werden daher häufig gemeinsam zur Identifikation dieser Sechskantschrauben verwendet. Verfügbare Werkstoffe und Oberflächen Stahl galvanisch verzinkt (zn): verzinkte Ausführung für klassische Befestigungs- und Montageanwendungen Stahl feuerverzinkt (tzn): feuerverzinkte Ausführung V2A Edelstahl 1.4301: rostbeständige Edelstahlausführung V4A Edelstahl 1.4571: Edelstahlausführung für erhöhte Anforderungen an die Korrosionsbeständigkeit Verfügbare Abmessungen der Sechskantschrauben Gewinde Verfügbare Längen M6 20, 25, 30, 35, 40, 45, 50, 60, 70, 100, 110 und 125 mm M8 30, 35 und 45 mm M10 30, 40, 45, 50, 60 und 70 mm M12 35 und 100 mm M16 45 mm M20 50 und 190 mm M24 60 und 80 mm Von M6 bis M24 – passende Schraube für unterschiedliche Anwendungen Das Sortiment umfasst kompakte Abmessungen wie M6 x 20 ebenso wie größere Sechskantschrauben bis M24 x 80 sowie besonders lange Ausführungen wie M20 x 190. Dadurch kann die Schraube passend zur Materialstärke, Konstruktion und benötigten Verbindung ausgewählt werden. Besonders häufig eingesetzte Gewindegrößen wie M6, M8 und M10 stehen in mehreren Längen zur Verfügung und ermöglichen eine flexible Auswahl für unterschiedliche Montageaufgaben. Technische Eigenschaften Ausführung: Sechskantschraube mit Vollgewinde Norm: DIN 933 / ISO 4017 Gewindegrößen: M6, M8, M10, M12, M16, M20 und M24 Werkstoffe/Oberflächen: galvanisch verzinkt, feuerverzinkt, V2A 1.4301 oder V4A 1.4571 Kopfform: Sechskant Einsatzbereiche: Montage, Metallbau, Maschinenbau und Rohrbefestigung Weiteres Zubehör für die Rohrbefestigung Weitere Schrauben, Muttern und Montagekomponenten finden Sie in unserem Bereich Zubehör für Rohrbefestigungen. Weitere Schellen und Befestigungslösungen finden Sie außerdem in der Kategorie Rohrbefestigung.
Sechskantmutter DIN 934 - ISO 4032 – M6 / galvanisch verzinkt (zn)
Sechskantmutter DIN 934 / ISO 4032 – M6 bis M24 Die Sechskantmutter nach DIN 934 / ISO 4032 eignet sich für zahlreiche metrische Schraubverbindungen im Maschinenbau, Metallbau, bei Rohrbefestigungen sowie für allgemeine Montage- und Befestigungsarbeiten. Durch ihre klassische Sechskantform kann die Mutter mit gängigen Schraubenschlüsseln und Steckschlüsseleinsätzen montiert werden. Die Sechskantmuttern sind in den Gewindegrößen M6, M8, M10, M12, M16, M20 und M24 erhältlich. Je nach Anforderung stehen verschiedene Werkstoff- und Oberflächenausführungen zur Auswahl: galvanisch verzinkt (zn), feuerverzinkt (tzn), V2A Edelstahl 1.4301 sowie V4A Edelstahl 1.4571. Verfügbare Größen der Sechskantmutter DIN 934 Norm Verfügbare Gewindegrößen DIN 934 / ISO 4032 M6, M8, M10, M12, M16, M20 und M24 Sechskantmuttern verzinkt, feuerverzinkt oder aus Edelstahl Für unterschiedliche Einsatzbedingungen ist die DIN 934 Sechskantmutter in mehreren Werkstoff- und Oberflächenausführungen verfügbar. So kann die passende Variante entsprechend der eingesetzten Schraube und den Anforderungen der Konstruktion gewählt werden. galvanisch verzinkt (zn): verzinkte Ausführung für klassische Montage- und Befestigungsaufgaben feuerverzinkt (tzn): feuerverzinkte Ausführung für Anwendungen mit entsprechenden Anforderungen an die Oberfläche V2A Edelstahl 1.4301: rostbeständige Edelstahlausführung V4A Edelstahl 1.4571: Edelstahl für erhöhte Anforderungen an die Korrosionsbeständigkeit DIN 934 / ISO 4032 in M6, M8, M10 und weiteren Größen Das Sortiment umfasst häufig verwendete Gewindegrößen wie M6, M8 und M10 ebenso wie größere Sechskantmuttern in M12, M16, M20 und M24. Dadurch stehen passende Muttern für unterschiedliche Schraub- und Befestigungsverbindungen zur Verfügung. Bei der Auswahl sollten Gewindegröße, Werkstoff und Oberflächenausführung auf die verwendete Schraube und die jeweiligen Einsatzbedingungen abgestimmt werden. Technische Eigenschaften Ausführung: Sechskantmutter Norm: DIN 934 / ISO 4032 Gewindegrößen: M6, M8, M10, M12, M16, M20 und M24 Oberfläche: galvanisch verzinkt (zn) Oberfläche: feuerverzinkt (tzn) Werkstoff: V2A Edelstahl 1.4301 Werkstoff: V4A Edelstahl 1.4571 Anwendung: metrische Schraub-, Montage- und Befestigungsverbindungen Weiteres Zubehör für Rohrbefestigungen Weitere Schrauben, Muttern und Montagekomponenten finden Sie in unserem Bereich Zubehör für Rohrbefestigungen. Weitere Schellen und Befestigungslösungen finden Sie außerdem in der Kategorie Rohrbefestigung.
Fischer DuoPower Kunststoffdübel – 10x50 mm
Fischer Universaldübel aus Kunststoff | DuoPower Der fischer DuoPower 2-Komponenten-Dübel ist für eine professionelle Befestigung unserer Rohrschellen in allen Baustoffen geeignet. Es wird hierdurch eine vielfältige Anwendung mit nur einem Dübel ermöglicht. Der fischer DuoPower passt sich selbstständig dem Baustoff an und leitet durch die drei Funktionsprinzipien klappen, spreizen und knoten höchste Lastwerte ein. Die sehr gute Rückmeldung des Dübels beim Eindrehen der Schraube schafft ein zusätzliches Plus an Sicherheit. Sie erhalten den fischer DuoPower bei uns in den Abmessungen 10x50 und 12x60. Welchen Dübel muss ich wann verwenden? Dübel 10x50 für Schraube mit 8mm Gewinde oder Stockschraube M8Dübel 12x60 für Schraube mit 10mm Gewinde oder Stockschraube M10 Artikelnummer: 535456 | 555010 | 535212 | 541921 | 538253 | 538243 | 537615
Zylinderschrauben DIN 912 (ISO 4762) mit Innensechskant – M 6 x 20 / galvanisch verzinkt (zn)
Zylinderschrauben ISO 4762 DIN Diese Zylinderschrauben ISO 4762 DIN sind für die Gewinde M6 bis M12 wählbar. Das Material der Zylinderschrauben ISO 4762 DIN kann zwischen verzinkten Stahl und Edelstahl gewählt werden.
Kunststoff-Rohrunterlage RUL, lang, PA, schwarz – RUL Ø 25 mm - für lichte Weite a = 30
Rohrunterlage aus Kunststoff Die lange Rohrunterlage aus Kunststoff ist für die sichere Führung eines Rohres in Kombination mit einem Rundstahlbügel nach DIN 3570 oder Typ RB gefertigt. Die verwendeten Bügel werden durch die Rohrunterlage aus Kunststoff durchgeführt, sodass das Rohr sicher zwischen Bügel und Rohrunterlage geklemmt wird. Jede Rohrunterlage ist auf einen Ideal-Durchmesser gefertigt, kann aber auch kleinere Durchmesser gut aufnehmen und klemmen.
Kabelbinder schwarz - CT – 4,8 x 120
Kabelbinder schwarz Kabelbinder schwarz zum Sichern von Kabeln in Elektroinstallationen, bei industrieller Verkabelung, im Automobilsektor usw. Gefertigt aus Polyamid 6.6. Der Kabelbinder schwarz ist beständig gegenüber extremen Temperaturen und einer Vielzahl von äußeren Einflüssen. Schnelle und sichere Montage. Der Kabelbinder schwarz bietet ausgezeichnete Beständigkeit gegenüber UV-Strahlung, dank beigefügtem “Ruß”. Ihre Vorteile: • Aus Polyamid 6.6 für optimale Beständigkeit gegenüber extremen Temperaturen, Basen, Ölen, Fetten usw.• Gebogene Rundspitze ermöglicht einfaches Einführen durch den Kopf des Kabelbinders• Material mit geringem Reibungskoeffizient ermöglicht eine schnellere Montage
Gewindestifte / Gewindeenden nach DIN 976 – M 8 x 50 / galvanisch verzinkt (DISP)
Gewindestifte nach DIN 976 Die Gewindestifte nach DIN 976 sind als Zubehör für unsere Rohrschellen mit Anschlussmutter geeignet. Die Gewindestifte erhalten die Stifte mit Gewinde M8, M10 oder M12. Beim Werkstoff können Sie wählen zwischen Stahl verzinkt oder Edelstahl V2A.
Grundplatte / Rohrschellen Befestigungsplatte – M8 / galvanisch verzinkt (zn)
Rohrschellen Befestigungsplatte Die Rohrschellen Befestigungsplatte ermöglicht eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die Grundplatte und Rohrschellen Befestigungsplatte kann direkt an den Untergrund oder indirekt auf einem Schienensysteme montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen (M8, M8/M10, M10, M12, M16) bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus Edelstahl für die Installation im Freien und in hochkorrosiver Umgebung.
Kunststoff Rohrunterlage für Rohrschelle RUK, kurz, PA, schwarz – RUK Ø 26.9 mm - für lichte Weite a = 30
Kunststoff Rohrunterlage für Rohrschelle Die kurze Kunststoff Rohrunterlage für Rohrschelle RUK für die sichere Führung des Rohres in Kombination mit einen Rundstahlbügel nach DIN 3570 oder Typ RB. Die verwendeten Bügel gehen nicht durch die Kunststoff Rohrunterlage für Rohrschelle hindurch. Jede Rohrunterlage ist auf einen Ideal-Durchmesser gefertigt, kann aber auch kleinere Durchmesser gut aufnehmen und klemmen.
Unterlegscheibe DIN 125 - ISO 7089 – M6 - 6,4 mm / galvanisch verzinkt (zn)
Unterlegscheiben DIN 125 / ISO 7089 | Form A | Verzinkt & Edelstahl V2A / V4A Sichern Sie Ihre Schraubverbindungen zuverlässig und schützen Sie empfindliche Bauteiloberflächen vor Beschädigungen. Die klassischen Unterlegscheiben nach DIN 125 (entspricht ISO 7089) sind unverzichtbare Basiselemente für nahezu jede professionelle Befestigung. Sie verteilen die Krafteinwirkung des Schraubenkopfes oder der Mutter großflächig und verhindern ein Einsinken in weicheres Material. Ideal für anspruchsvolle B2B-Projekte in Industrie, Handwerk und Maschinenbau sowie für dauerhafte B2C-Konstruktionen im Heim- und Gartenbereich. Drei Werkstoffe für jeden Einsatzbereich Damit Sie für jede Umgebungsbedingung und Beanspruchung optimal gerüstet sind, erhalten Sie diese bewährten U-Scheiben in drei hochwertigen Materialausführungen: Stahl galvanisch verzinkt (8.8): Bietet einen soliden Korrosionsschutz und hohe mechanische Festigkeit. Eignet sich hervorragend für den geschützten Innenbereich und den regulären Maschinen- und Holzbau. V2A Edelstahl (1.4301): Die rostfreie Standardlösung. Bietet eine exzellente Beständigkeit gegen Nässe und Feuchtigkeit und ist die perfekte Wahl für den klassischen Außeneinsatz und Feuchträume. V4A Edelstahl (1.4571): Die Premium-Klasse für extreme Bedingungen. Durch zusätzliche Legierungselemente ist dieses Material säure- und chloridbeständig und somit optimal für den Einsatz in Küstennähe, in Schwimmbädern oder in der Chemie- und Lebensmittelindustrie. Maßgeschneidert für Ihre Schraubengröße Wählen Sie aus einer breiten Palette an Durchmessern exakt die passende Größe für Ihre Gewindebolzen und Schrauben. Die Unterlegscheiben weisen einen genormten Innendurchmesser auf, der ein leichtes Aufschieben und einen perfekten Sitz auf dem Gewinde garantiert. Technische Daten auf einen Blick Norm: DIN 125 / ISO 7089 Produkttyp: Unterlegscheibe / Beilagscheibe / U-Scheibe Verfügbare Gewindegrößen (entsprechender Innendurchmesser): M6 (6,4 mm), M8 (8,4 mm), M10 (10,5 mm), M12 (13,0 mm), M16 (17,0 mm), M20 (21,0 mm), M24 (25,0 mm) Verfügbare Werkstoffe: Stahl galvanisch verzinkt (8.8), Edelstahl rostfrei V2A (1.4301), Edelstahl rostfrei V4A (1.4571) Einsatzbereiche: Maschinenbau, Anlagenbau, Holzbau, Kfz-Bereich, Sanitärtechnik, Handwerk und DIY
Kunststoff Rohrunterlage RUL, lang, PP, grün – RUL Ø 25 mm - für lichte Weite a = 30
Stauff Rohrunterlage Die lange Stauff Rohrunterlage für die sichere Führung des Rohres in Kombination mit einen Rundstahlbügel nach DIN 3570 oder Typ RB. Die verwendeten Bügel gehen durch die Stauff Rohrunterlage hindurch, sodass das Rohr sicher zwischen Bügel und Rohrunterlage geklemmt wird. Jede Stauff Rohrunterlage ist auf einen Ideal-Durchmesser gefertigt, kann aber auch kleinere Durchmesser gut aufnehmen und klemmen.
Gewindestange 1 m – M6, M8, M10 & M12 | Verzinkt oder Edelstahl
Gewindestange 1 m – M6, M8, M10 und M12 für Montage und Befestigung Die Gewindestange mit 1 m Länge ist eine vielseitige Lösung für Montage-, Befestigungs- und Konstruktionsarbeiten. Durch das durchgehende metrische Gewinde kann die Gewindestange flexibel positioniert, mit Muttern gesichert und bei Bedarf auf die benötigte Länge gekürzt werden. Sie erhalten die Gewindestange in M6, M8, M10 oder M12 sowie wahlweise aus verzinktem Stahl oder Edelstahl. Damit lässt sich die passende Ausführung entsprechend der geplanten Konstruktion und den jeweiligen Umgebungsbedingungen auswählen. Gewindestangen werden unter anderem im Metallbau, Maschinen- und Anlagenbau, bei Montagesystemen sowie zur Befestigung und Abhängung von Rohrleitungen eingesetzt. Auch für anspruchsvolle Heimwerkerprojekte bietet das durchgehende Gewinde zahlreiche Möglichkeiten zur individuellen Montage. Gewindestange M6, M8, M10 oder M12 auswählen Welche Gewindegröße benötigt wird, hängt von der jeweiligen Befestigung, den anzuschließenden Bauteilen und den auftretenden Belastungen ab. Diese Gewindestange mit 1000 mm Länge ist in vier gängigen metrischen Gewindegrößen erhältlich: Gewindegröße Länge Typische Einsatzmöglichkeiten M6 1000 mm / 1 m Kleinere Montage- und Befestigungskonstruktionen M8 1000 mm / 1 m Rohrbefestigungen, Montagen und leichte Konstruktionen M10 1000 mm / 1 m Robustere Rohrbefestigungen und Konstruktionen M12 1000 mm / 1 m Stärkere Montage- und Befestigungskonstruktionen Die Tabelle dient als allgemeine Orientierung. Bei sicherheitsrelevanten oder statisch beanspruchten Konstruktionen muss die erforderliche Gewindegröße anhand der tatsächlich auftretenden Kräfte, der Befestigungspunkte und der verwendeten Bauteile bestimmt werden. Gewindestange verzinkt oder aus Edelstahl? Bei der Auswahl einer Gewindestange spielt neben dem Durchmesser auch der Werkstoff beziehungsweise die Oberfläche eine wichtige Rolle. Bei diesem Artikel können Sie zwischen verzinktem Stahl und Edelstahl wählen. Gewindestange verzinkt Eine verzinkte Gewindestange eignet sich für zahlreiche klassische Montage- und Befestigungsaufgaben. Die verzinkte Oberfläche bietet dem Stahl einen zusätzlichen Korrosionsschutz und ist insbesondere für typische Anwendungen im Handwerk, Metallbau, Maschinenbau und bei Rohrbefestigungen interessant. Gewindestange aus Edelstahl Eine Gewindestange aus Edelstahl empfiehlt sich, wenn eine höhere Korrosionsbeständigkeit gefordert ist. Die konkrete Eignung für Außenbereiche, Feuchtigkeit oder aggressive Umgebungsbedingungen ist dabei immer von der jeweiligen Edelstahlgüte und den Einsatzbedingungen abhängig. Technische Daten der Gewindestange Merkmal Ausführung Produkttyp Gewindestange / Gewindestab Länge 1000 mm / 1 Meter Gewinde Metrisches durchgehendes Gewinde Verfügbare Größen M6, M8, M10, M12 Materialausführungen Stahl verzinkt oder Edelstahl Gebräuchliche Normbezeichnung DIN 975 Einsatzbereiche Montage, Befestigung, Konstruktion und Rohrbefestigung DIN 975 und DIN 976 – was bedeutet die Bezeichnung? Die Bezeichnung Gewindestange DIN 975 ist im Handel und bei Anwendern weiterhin weit verbreitet. DIN 975 wurde jedoch zurückgezogen. Für entsprechende aktuelle Gewindestangen und Gewindebolzen wird heute häufig die DIN 976-1 herangezogen. Da viele Anwender weiterhin gezielt nach einer „DIN 975 Gewindestange“ suchen, wird diese Bezeichnung auch heute noch häufig als etablierte Produkt- und Suchbezeichnung verwendet. Für die technische Auslegung einer Konstruktion sind immer die konkreten Produktdaten der gewählten Ausführung maßgeblich. Wofür werden Gewindestangen eingesetzt? Durch das über die gesamte Länge verlaufende Gewinde lässt sich ein Gewindestab besonders flexibel einsetzen. Typische Anwendungen sind beispielsweise: Abhängung und Befestigung von Rohrleitungen Montage von Rohrschellen und Rohrhaltern Decken- und Wandabhängungen Montagekonstruktionen im Metallbau Maschinen- und Anlagenbau Befestigung von Konsolen und Halterungen Verbindung und Verspannung verschiedener Bauteile individuelle Konstruktionen in Werkstatt und Heimwerkerbereich Für die Rohrmontage finden Sie bei uns auch passende Sanitärrohrschellen mit Anschlussgewinde. Für weitere Befestigungsaufgaben stehen außerdem Rundstahlbügel und Bügelschellen zur Verfügung. Gewindestange kürzen und montieren Eine Gewindestange mit 1 m Länge kann auf das für die jeweilige Konstruktion benötigte Maß gekürzt werden. Nach dem Ablängen sollte die Schnittkante sauber entgratet werden, damit Muttern und weitere Gewindeteile anschließend problemlos aufgeschraubt werden können. Ein praktischer Tipp: Wird vor dem Kürzen eine passende Mutter auf die Gewindestange geschraubt, kann diese nach dem Entgraten über die Schnittstelle zurückgedreht werden. Dadurch lassen sich leichte Verformungen am Gewindeende häufig einfacher korrigieren. Müssen Gewindestangen miteinander verbunden oder weitere Befestigungskomponenten ergänzt werden, finden Sie passendes Zubehör für Rohrbefestigungen wie Gewindemuffen, Schrauben und weitere Montageteile. Passende Muttern und Unterlegscheiben für Gewindestangen Für eine vollständige Schraubverbindung sollte das Zubehör zur jeweiligen Gewindegröße der Gewindestange passen. Für die hier angebotenen Größen M6 bis M12 können beispielsweise passende Sechskantmuttern nach DIN 934 / ISO 4032 verwendet werden. Ergänzend sorgen Unterlegscheiben nach DIN 125 / ISO 7089 für eine größere Auflagefläche und eine gleichmäßigere Verteilung der Klemmkraft auf dem jeweiligen Bauteil. Häufige Fragen zur Gewindestange Was ist eine Gewindestange? Eine Gewindestange ist ein stabförmiges Verbindungselement mit einem über die Länge verlaufenden Gewinde. Dadurch können Muttern, Gewindemuffen, Rohrschellen und andere Bauteile flexibel auf der Stange positioniert und befestigt werden. Welche Länge hat die Gewindestange? Die hier angebotene Gewindestange ist 1 Meter beziehungsweise 1000 mm lang. Sie kann bei Bedarf auf eine kürzere Länge zugeschnitten werden. Welche Gewindegrößen sind erhältlich? Die Gewindestange ist in den metrischen Gewindegrößen M6, M8, M10 und M12 erhältlich. Wann sollte ich eine Gewindestange M8 oder M10 verwenden? M8 und M10 gehören zu den häufig verwendeten Größen im Montage- und Rohrbefestigungsbereich. Entscheidend ist jedoch, welches Anschlussgewinde die zu montierende Rohrschelle, Mutter oder sonstige Komponente besitzt und welche Belastungen auf die Konstruktion wirken. Was ist besser – Gewindestange verzinkt oder Edelstahl? Für viele klassische Montagearbeiten ist verzinkter Stahl eine wirtschaftliche Lösung mit zusätzlichem Korrosionsschutz. Edelstahl ist interessant, wenn höhere Anforderungen an die Korrosionsbeständigkeit bestehen. Die endgültige Auswahl sollte sich nach den konkreten Umgebungsbedingungen richten. Kann eine Gewindestange verlängert werden? Ja. Gewindestangen können bei passender Gewindegröße beispielsweise über eine Gewindemuffe miteinander verbunden werden. Wichtig ist, dass Gewindegröße, Werkstoff und technische Anforderungen der jeweiligen Konstruktion berücksichtigt werden.
Kunststoff Rohrunterlage RUK, kurz, PP, grün – RUK Ø 25 mm - für lichte Weite a = 30
Kunststoff Rohrunterlage Die kurze Kunststoff Rohrunterlage RUK ist für die sichere Führung eines Rohres in Kombination mit einem Rundstahlbügel nach DIN 3570 oder Typ RB geeignet. Die verwendeten Bügel gehen nicht durch die Rohrunterlage hindurch. Jede Rohrunterlage ist auf einen Ideal-Durchmesser gefertigt, kann aber auch kleinere Durchmesser gut aufnehmen und klemmen.
Stockschraube Typ 23E, Edelstahl V2A – M 8 x 60
Edelstahl Stockschraube Die Edelstahl Stockschraube ist in den Gewindegrößen M8 bis M10 erhältlich.

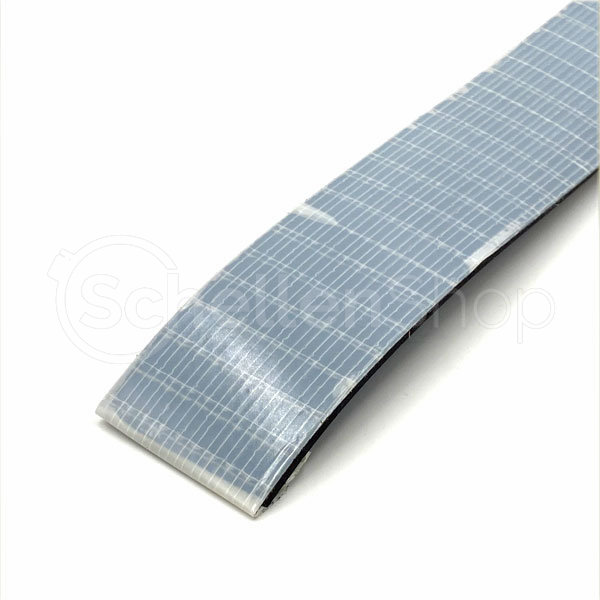

EPDM Gummierung selbstklebend, METERWARE – 30 x 2 mm
EPDM selbstklebend Die EPDM selbstklebende Gummierung eignet sich sehr gut zur Einlage in unsere zweiteiligen Rohrschellen. Bitte beachten Sie, dass sich der Durchmesser der Schelle durch die EPDM selbstklebende Gummierung verkleinert.
Stockschraube Typ 23E, Stahl verzinkt – M 8 x 50
Stockschraube Typ 23E nach DIN 88149 Die Stockschraube vom Typ 23E wurde nach DIN 88149 gefertigt und ist vom Typ 23E mit Torx-Antrieb. Diese Stockschraube nach DIN 88149 eignet sich zur Rohrbefestigung in Kombination mit unseren Sanitärrohrschellen.
Ösenschraube Ringschrauben DIN 580 C15E, Stahl verzinkt – M8
Ringschrauben DIN 580 Ringschrauben nach DIN 580 dienen vornehmlich als Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen wie Motoren, Schaltschränken, Getrieben usw. zu deren Transport. Für die wechselnde Benutzung an verschiedenen zu transportierenden Gegenständen, wie z. B. Großwerkzeugen, müssen Ringschrauben mit dem nächstgrößeren Gewindedurchmesser verwendet werden. Bei Anwendung mit mehrsträngigen Anschlagmitteln sind die Regeln z. B. nach DIN EN 818-4 zu beachten. Bei Durchgangslöchern sollte von der Gegenseite eine Mutter (0,8 × d) vollständig und fest aufgeschraubt werden. Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen.
Gewindemuffe rund mit durchgehenden Innengewinde, Stahl verzinkt – M 8 x 30
Gewindemuffe mit durchgehenden Gewinde Die Gewindemuffe ist außen rund und zur Verlängerung von Gewindeteilen der Gewindegrößen M8, M10 oder M12 geeignet. Je nachdem welche Gewindegröße der Gewindemuffe beötigt wird, muss diese in der Auswahl getroffen werden. Das Material der Gewindemuffe ist verzinkter Stahl.
Doppelhalter / Doppelbefestigungsplatte M8 für Rohrschellen, verzinkt – Gewindeabstand 55 mm
Doppelbefestigungsplatte M8 Verzinkte Doppelhalter / Doppelbefestigungsplatte mit zwei Gewindebohrungen M8 und einem mittigen Langloch. Die Doppelhalter eignen sich für parallele Montage von Rohrschellen an der Decke oder Wand. Der Gewindeabstand ist zwischen 55mm, 85mm und 160mm auswählbar. Materialabmessungen der Befestigungsplatte M8: Abstand 55 mm: 75 x 20 x 4 mm Abstand 85 mm: 105 x 20 x 4 mm Abstand 105 mm: 125 x 20 x 4 mm Abstand 160 mm: 180 x 20 x 4 mm

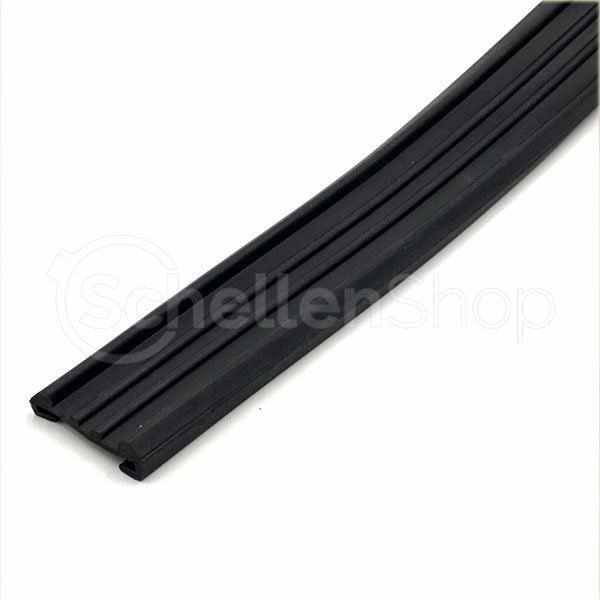

Schallschutzeinlage / Schalldämmprofil aus EPDM – 20 mm - Klemmmaß 20x2 mm
Schallschutzgummi für Sanitärrohrschelle Schallschutzgummi für Sanitärrohrschelle im Heizungsbau oder anderen Anwendungsgebieten. Der Schallschutzgummi ist aus EPDM gefertigt und erfüllt die DIN 4109. Die Schallschutzgummi für Sanitärrohrschellen lässt sich in bestehende Rohrschellen nachträglich installieren. Die Breite ist zwischen 20 mm und 50 mm wählbar.
Gewindemuffe sechskant mit durchgehenden Innengewinde – M 8 x 30 / galvanisch verzinkt (zn)
Gewindemuffe M8 und M10 Der Gewindemuffen Sechskant ist zur Verlängerung von Gewindeteile aus verzinktem Stahl. Das Innengewinde der Gewindemuffe kann zwischen M8 und M10 gewählt werden.
Zubehör für Rohrschellen und Rohrbefestigungen
Eine Rohrschelle allein reicht für die vollständige Montage häufig nicht aus. Abhängig von Untergrund und Einbausituation werden zusätzliche Komponenten benötigt, um die Schelle mit Wand, Decke oder Konstruktion zu verbinden.
Typisches Rohrschellen-Zubehör umfasst unter anderem:
- Stockschrauben
- Gewindestangen und Gewindeenden
- Grund- und Befestigungsplatten
- Doppelhalter
- Gewindemuffen
- Schrauben und Muttern
- Unterlegscheiben
- Rohrunterlagen
- Gummi- und Schutzprofile
- Dübel und weitere Montageelemente
Rohrschelle befestigen – welches Zubehör wird benötigt?
Welches Zubehör benötigt wird, hängt von der Rohrschelle, dem Untergrund und der gewünschten Montageart ab. Eine Sanitärrohrschelle wird beispielsweise häufig über eine Anschlussmutter mit Stockschraube oder Gewindestange montiert. Andere Rohrschellen können dagegen über Grundplatten oder konstruktive Befestigungselemente angebracht werden.
Vor der Montage sollten insbesondere folgende Punkte geprüft werden:
- Anschlussgewinde: beispielsweise M8, M10, M12 oder M16.
- Untergrund: Beton, Mauerwerk, Stahlkonstruktion oder andere Montagefläche.
- Montageabstand: direkter Wandanschluss oder abgehängte Befestigung.
- Belastung: Eigengewicht von Rohr und Medium sowie weitere auftretende Kräfte.
- Umgebung: Feuchtigkeit, Korrosion und Temperatur berücksichtigen.
Stockschrauben für Rohrschellen
Stockschrauben verbinden Rohrschellen mit geeigneten Untergründen beziehungsweise Dübeln. Sie besitzen typischerweise unterschiedliche Gewindebereiche für die Befestigung im Untergrund und die Aufnahme der Rohrschelle.
Besonders bei Sanitärrohrschellen gehören Stockschrauben zu den häufig verwendeten Montagekomponenten.
Gewindestangen und Gewindeenden
Gewindestangen werden häufig eingesetzt, wenn Rohrschellen von einer Decke abgehängt oder mit größerem Abstand zu einer Konstruktion montiert werden sollen. Durch die durchgehende Gewindestruktur lässt sich die Montagehöhe flexibel anpassen.
Passende Ausführungen finden Sie beispielsweise bei unserer Gewindestange für Rohrbefestigungen.
Gewindeenden und Gewindestifte können je nach Konstruktion ebenfalls zur Verbindung einzelner Montagekomponenten eingesetzt werden.
Grundplatten und Doppelhalter für Rohrschellen
Grundplatten ermöglichen die Montage von Rohrschellen auf geeigneten Flächen und Konstruktionen. Je nach Ausführung können sie mit einem Gewindeanschluss oder weiteren Befestigungspunkten ausgestattet sein.
Doppelhalter beziehungsweise Doppelbefestigungsplatten ermöglichen die parallele Montage von zwei Rohrschellen und können dadurch eine kompakte Leitungsführung unterstützen.
Gewindemuffen für die Rohrmontage
Gewindemuffen dienen zur Verbindung beziehungsweise Verlängerung von Gewindestangen und anderen Gewindeelementen. Sie sind je nach Ausführung mit unterschiedlichen Innengewinden erhältlich.
Bei der Auswahl muss das Innengewinde exakt zu den verwendeten Gewindestangen, Schrauben oder Befestigungselementen passen.
Schrauben, Muttern und Unterlegscheiben
Für viele Rohrbefestigungen werden zusätzlich Schrauben, Muttern und Unterlegscheiben benötigt. Je nach Konstruktion kommen unterschiedliche DIN- und ISO-Ausführungen zum Einsatz.
Wichtig ist, dass Gewindegröße, Schraubenlänge, Werkstoff und Festigkeit zur jeweiligen Befestigung passen. Normteile sollten deshalb immer anhand der konstruktiven Anforderungen ausgewählt werden.
Rohrunterlagen und Gummieinlagen
Rohrunterlagen können zwischen Rohr und Unterkonstruktion eingesetzt werden und unterstützen eine definierte Auflage des Rohres. Je nach Anwendung stehen unterschiedliche Formen und Materialien zur Verfügung.
Gummi- oder EPDM-Profile können zusätzlich verwendet werden, wenn zwischen Schelle beziehungsweise Unterlage und Rohr eine elastische Zwischenlage benötigt wird.
Für klassische robuste Rohrbefestigungen finden Sie passende Systeme auch unter Rohrschellen aus Flachstahl.
Dübel und Befestigungsmittel für Wand und Decke
Bei der Befestigung von Rohrschellen an Wand oder Decke muss das verwendete Befestigungsmittel zum Untergrund und zur auftretenden Belastung passen. Ein geeigneter Dübel für Beton oder Mauerwerk kann nicht pauschal durch ein anderes Befestigungssystem ersetzt werden.
Bei sicherheitsrelevanten oder höher belasteten Montagen sind die jeweiligen technischen Zulassungen und Vorgaben zu beachten.
M8, M10, M12 oder M16 – Anschlussgewinde auswählen
Viele Rohrschellen und Zubehörteile werden über metrische Gewinde miteinander verbunden. Häufig verwendete Größen sind beispielsweise M8, M10, M12 oder M16.
Bei der Auswahl gilt:
- Gewindegröße der Rohrschelle bestimmen.
- passende Gewindestange, Stockschraube oder Muffe auswählen.
- Schrauben und Muttern mit identischer Gewindegröße kombinieren.
- zulässige Belastung der gesamten Befestigung berücksichtigen.
Ein M8-Zubehörteil kann beispielsweise nicht mit einer M10-Anschlussmutter kombiniert werden.
Zubehör für unterschiedliche Rohrschellen-Systeme
Welche Montagekomponenten benötigt werden, hängt stark von der verwendeten Rohrschelle ab. Für klassische Flachstahl-Rohrschellen, Sanitärrohrschellen, Rundstahlbügel oder modulare Hydraulikschellen kommen unterschiedliche Zubehörteile zum Einsatz.
Weitere passende Befestigungssysteme finden Sie beispielsweise bei unseren Rundstahlbügeln und STAUFF Hydraulikschellen.
Zubehör für Rohrschellen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Zubehör für Rohrschellen und Rohrbefestigungen in unterschiedlichen Größen und Ausführungen. Dazu gehören Montagekomponenten für Wand-, Decken- und Konstruktionsbefestigungen ebenso wie Normteile und ergänzende Rohrunterlagen.
Auch kleine Stückzahlen sind erhältlich. Bei Fragen zu Gewindegröße, Montageart oder passendem Zubehör unterstützen wir Sie gerne bei der Zusammenstellung einer geeigneten Rohrbefestigung.
FAQ zu Zubehör für Rohrschellen
Welches Zubehör brauche ich zur Befestigung einer Rohrschelle?
Das hängt von Rohrschelle, Untergrund und Montageart ab. Häufig werden Stockschrauben, Gewindestangen, Dübel, Grundplatten, Gewindemuffen, Schrauben oder Muttern benötigt.
Wofür wird eine Gewindestange bei Rohrschellen verwendet?
Eine Gewindestange kann zur Abhängung oder Montage einer Rohrschelle mit Abstand zu Decke beziehungsweise Konstruktion eingesetzt werden.
Was ist eine Grundplatte für Rohrschellen?
Eine Grundplatte dient als Befestigungselement zwischen Rohrschelle und Montagefläche beziehungsweise Unterkonstruktion.
Was ist der Unterschied zwischen Stockschraube und Gewindestange?
Eine Stockschraube besitzt unterschiedliche Gewindebereiche und wird häufig direkt mit einem Dübel beziehungsweise Untergrund kombiniert. Eine Gewindestange besitzt dagegen ein durchgehendes Gewinde und eignet sich unter anderem für Abhängungen und Verlängerungen.
Welche Gewindegröße brauche ich für meine Rohrschelle?
Die Gewindegröße muss zur Anschlussmutter beziehungsweise zum vorgesehenen Anschluss der Rohrschelle passen. Häufig verwendet werden beispielsweise M8, M10, M12 oder M16.
Wofür werden Gewindemuffen verwendet?
Gewindemuffen verbinden oder verlängern Gewindestangen und andere passende Gewindeelemente.
Kann ich jede Rohrschelle mit einer Gewindestange befestigen?
Nein. Die Rohrschelle muss einen dafür geeigneten Anschluss besitzen. Gewindegröße, Befestigungsart und Belastbarkeit müssen zur gesamten Konstruktion passen.
