Tri-Clamp Dichtungen & Flanschdichtungen nach DIN 32676
Tri-Clamp Dichtungen sorgen für die zuverlässige Abdichtung lösbarer Clamp-Verbindungen in Rohrleitungs- und Prozessanlagen. Sie werden zwischen zwei passenden Clamp-Flanschstutzen eingesetzt und durch eine Verschlussklammer gleichmäßig verpresst. Besonders in der Lebensmittel-, Getränke-, Pharma- und Chemieindustrie werden solche Dichtungen für hygienisch anspruchsvolle Rohrverbindungen verwendet.
Im Schellen-Shop finden Sie Clamp-Dichtungen nach DIN 32676 in unterschiedlichen Größen und Werkstoffen. Zur Auswahl stehen Flanschdichtungen für die Reihen A und B sowie spezielle Blinddichtungen mit Zentrierlippe. Je nach Ausführung sind die Dichtungen aus EPDM, FKM (Viton), NBR, Silikon, PTFE oder GYLON BIO-PRO erhältlich.
Wählen Sie die passende Tri-Clamp Flanschdichtung anhand der Normreihe, des Rohr- und Flanschdurchmessers sowie der erforderlichen Medien- und Temperaturbeständigkeit. Bei Fragen zur richtigen Dichtung beraten wir Sie gerne persönlich.
Flanschdichtung für Reihe B / ISO 1127 nach DIN 32676 – EPDM / 10,2
- Material: EPDM, FKM (Viton), PTFE
- Dichtung*: EPDM, FKM (Viton), PTFE
Flanschdichtung nach DIN 32676 für Reihe B / ISO 1127 Sichern Sie Ihre Rohrleitungs- und Flanschverbindungen mit unserer passgenauen Flanschdichtung nach DIN 32676. Diese hochwertige Systemdichtung wurde speziell für Flanschstutzen der Reihe B sowie ISO 1127 entwickelt und gewährleistet eine absolut leckagefreie, sichere und bei Bedarf hygienische Abdichtung in Ihrem Leitungssystem. Ob im anspruchsvollen B2B-Anlagenbau, der Prozesstechnik oder bei professionellen B2C-Installationen – verlassen Sie sich auf kompromisslose Qualität für eine langlebige Rohrverbindung. Sechs Hochleistungsmaterialien für jeden Einsatzbereich Da jede Anwendung spezifische Anforderungen an die Temperatur-, Medien- und Druckbeständigkeit stellt, bieten wir Ihnen diese Flanschdichtung in sechs verschiedenen Premium-Materialien an. Wählen Sie exakt den Werkstoff, der perfekt zu den Anforderungen Ihres Projekts passt: EPDM: Hervorragende Beständigkeit gegen Heißwasser, Dampf und milde Chemikalien (-30°C bis 140°C). FKM (Viton): Extreme chemische Resistenz, ideal für Öle, Kraftstoffe und Säuren (-20°C bis 200°C). PTFE (Teflon): Nahezu universelle chemische Beständigkeit für höchste Beanspruchung (bis max. 260°C). NBR: Perfekt für öl-, kraftstoff- und fetthaltige Medien (-20°C bis 70°C bei Flüssigkeiten / bis 90°C bei Luft). Silikon: Enorme Flexibilität, hohe Temperaturtoleranz und ideal für sensible Bereiche (-40°C bis 200°C). Gylon Bio-Pro (Compound 3504): Hochleistungsfähiger Dichtungswerkstoff für anspruchsvolle hygienische und industrielle Anwendungen, FDA- und USP Class VI-konform, Temperatureinsatzbereich von -210°C bis +260°C. Auch häufige Temperaturzyklen haben keinen negativen Einfluss auf die Dichtungsleistung. Nahezu universelle chemische Beständigkeit und eignet sich damit besonders für anspruchsvolle Anwendungen in der Prozess-, Lebensmittel-, Pharma- und Chemieindustrie. Umfangreiche Größenauswahl für ISO 1127 Rohre Unsere Flanschdichtungen garantieren einen exakten Sitz und sind für eine breite Palette an Rohrdimensionen der Reihe B / ISO 1127 erhältlich. Sie passen perfekt zu folgenden Rohraußendurchmessern (in mm): 10,2 | 13,5 | 17,2 | 21,3 | 26,9 | 33,7 | 42,4 | 48,3 | 60,3 | 76,1 | 88,9 | 114,3 | 139,7 | 168,3 | 219,1 Technische Daten auf einen Blick Norm: DIN 32676 Kompatibilität: Flanschstutzen der Reihe B / ISO 1127 Verfügbare Werkstoffe: EPDM, FKM (Viton), PTFE (Teflon), NBR, Silikon, Gylon Bio-Pro (Compound 3504) Gylon Bio-Pro: FDA- und USP Class VI-konform Temperatureinsatzbereich Gylon Bio-Pro: -210°C bis +260°C Temperaturzyklen: Auch häufige Temperaturwechsel ohne negativen Einfluss auf die Dichtungsleistung Nachziehen der Clamp-Klammer: Bei Prozesstemperaturen von beispielsweise 5°C bis 180°C nicht erforderlich Chemische Beständigkeit Gylon Bio-Pro: Nahezu universell Größenbereich: 10,2 mm bis 219,1 mm (Rohraußendurchmesser) Einsatzbereiche: Industrie, Lebensmitteltechnik, Pharmaindustrie, Chemie, Prozesstechnik, Heizung/Sanitär (B2B & B2C)

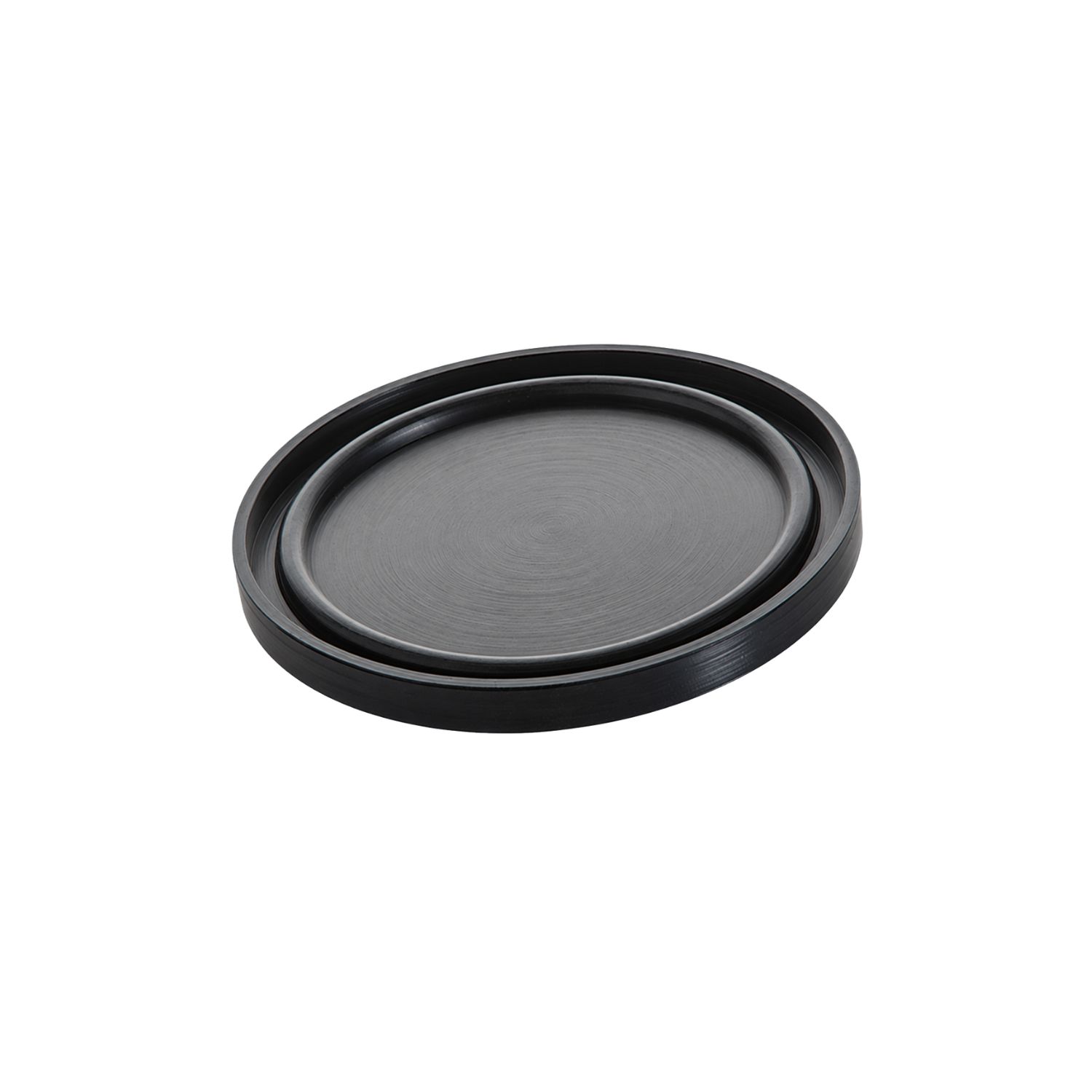

Blinddichtung mit Lippe DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852)
Blinddichtung mit Lippe DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852) Sichern Sie Ihre Prozessanlagen mit höchster Zuverlässigkeit und Hygiene ab. Unsere Tri-Clamp Blinddichtungen mit integrierter Zentrierlippe nach DIN 32676 sowie ISO 1127 und ISO 2852 bilden den perfekten, totraumfreien Abschluss für Ihre Rohrleitungssysteme. Sie sind die ideale Wahl für anspruchsvolle B2B-Anwendungen in der Lebensmittel-, Getränke-, Pharma- und Chemieindustrie, bei denen Sicherheit und Reinheit an erster Stelle stehen. FDA-konforme Werkstoffe für jeden Einsatzbereich Um chemischen, thermischen und mechanischen Beanspruchungen in Ihrem spezifischen Medium standzuhalten, bieten wir diese Dichtung in vier hochwertigen Materialien an. Alle wählbaren Werkstoffe – EPDM, FKM, PTFE und Silikon – sind strikt FDA-konform und somit uneingeschränkt für den Kontakt mit Lebensmitteln und sensiblen Medien zugelassen. Die speziell geformte Lippe sorgt dabei nicht nur für eine hervorragende Dichtwirkung, sondern zentriert die Dichtung auch exakt zwischen den Flanschen, was die Montage erheblich erleichtert. Perfekte Passform für Tri-Clamp Blinddeckel Diese Dichtungen sind maßgenau auf gängige Tri-Clamp-Systeme abgestimmt. Sie bilden das exakt passende Gegenstück zu unseren Rohrverschlüssen. Unser Tipp: Den optimal passenden Deckel für diese Dichtungen finden Sie direkt hier: Blinddeckel / Blindflansch DIN 32676 Reihe A/B/C. Technische Daten und Abmessungen auf einen Blick Produkttyp: Blinddichtung mit Zentrierlippe für Tri-Clamp Verbindungen Normen: DIN 32676 (Reihe A, B, C), ISO 1127, ISO 2852 Zulassung: 100% FDA-konform (lebensmittelecht) Wählbare Werkstoffe: EPDM: Hohe Heißwasser- und Dampfbeständigkeit FKM (Viton): Exzellente Beständigkeit gegen Öle, Fette und viele Chemikalien PTFE (Teflon): Universelle chemische Beständigkeit, sehr temperaturbeständig Silikon: Sehr flexibel, reinheits- und geschmacksneutral Verfügbare Flansch-Durchmesser (Ø in mm): 22 34 50,5 64 77,5 91 106 119 130
Flanschdichtung für Reihe A nach DIN 32676
- Material: EPDM, FKM (Viton), NBR, PTFE, Silikon
- passender Rohraußendurchmesser (mm): 8,0 (DN06), 10,0 (DN08), 13,0 (DN10), 19,0 (DN15), 23,0 (DN20), 29,0 (DN25), 35,0 (DN32), 41,0 (DN40), 53,0 (DN50), 70,0 (DN65), 85,0 (DN80), 104,0 (DN100), 129,0 (DN125), 154,0 (DN150), 204,0 (DN200)
- Dichtung: EPDM, FKM (Viton), NBR, PTFE, Silikon
Flanschdichtung für Reihe A nach DIN 32676 Als Ihr Spezialist für Befestigung und Verbindung auf www.schellen-shop.de bieten wir Ihnen passgenaue Flanschdichtungen für die Reihe A gemäß DIN 32676. Diese sind essenzielle Komponenten für sichere und hygienische Verbindungen in professionellen B2B-Rohrleitungssystemen sowie anspruchsvollen B2C-Projekten. Sie gewährleisten eine absolut zuverlässige Abdichtung und sind in verschiedenen Hochleistungsmaterialien erhältlich, um exakt Ihren Anforderungen gerecht zu werden. Verfügbare Werkstoffe & Temperaturbereiche EPDM: Ethylen-Propylen-Dien-Kautschuk, ausgezeichnete Beständigkeit gegen Alterung, Witterung, UV-Strahlung und Ozon. Temperaturbereich: -30°C bis 140°C. FKM (Viton®): Fluor-Kautschuk, hervorragende Temperatur- und Alterungsbeständigkeit, resistent gegen Ozon, Sauerstoff, Mineralöle und zahlreiche Chemikalien. Temperaturbereich: -20°C bis 200°C. PTFE: Polytetrafluorethylen, hervorragende chemische Beständigkeit und Temperaturstabilität für höchste Beanspruchung. Temperaturbereich: bis max. 260°C. NBR: Nitrilkautschuk, gute Beständigkeit gegen Öle und Fette, vielseitig einsetzbar. Temperaturbereich: -20°C bis 70°C (flüssig) oder 90°C (Luft). Silikon (MVQ, VMQ): Silikonkautschuk, flexibel und temperaturbeständig, bestens geeignet für den sensiblen Einsatz in der Lebensmittel- und Pharmaindustrie. Temperaturbereich: -40°C bis 200°C. Verfügbare Größen (Rohraußendurchmesser Reihe A) Unsere Flanschdichtungen garantieren einen exakten Sitz und sind für eine breite Palette an Rohrdimensionen der Reihe A erhältlich (Rohraußendurchmesser in mm / Nennweite): 8,0 (DN06) | 10,0 (DN08) | 13,0 (DN10) | 19,0 (DN15) | 23,0 (DN20) | 29,0 (DN25) | 35,0 (DN32) | 41,0 (DN40) | 53,0 (DN50) | 70,0 (DN65) | 85,0 (DN80) | 104,0 (DN100) | 129,0 (DN125) | 154,0 (DN150) | 204,0 (DN200) Produktmerkmale Normgerecht: Entspricht der DIN 32676 für Reihe A, gewährleistet 100% Kompatibilität mit entsprechenden Flanschverbindungen. FDA-Konformität: Alle Dichtungen sind FDA-konform, mit Ausnahme der HiTemp-Dichtungen. Verfügbare Zertifikate: FDA-, USP CLASS VI- und TSE-Bescheinigungen sind je nach Werkstoff verfügbar und können kostenlos im Downloadcenter bezogen werden. Anwendungsbereiche Lebensmittel- und Getränkeindustrie Pharmazeutische Industrie & Biotechnologie Chemische Industrie Allgemeiner Anlagen- und Maschinenbau Unsere
- Funktion von Tri-Clamp Dichtungen
- Flanschdichtungen und Blinddichtungen
- EPDM, FKM, NBR, Silikon und PTFE
- GYLON BIO-PRO Spezialdichtungen
- DIN 32676 Reihe A und B
- Dichtungsgröße und Flanschdurchmesser
- Temperatur, Druck und Medien
- Lebensmittel- und Pharmaanwendungen
- Clamp-Dichtungen richtig montieren
- Passende Clamp-Komponenten
- Tri-Clamp Dichtungen kaufen
- Häufig gestellte Fragen
Tri-Clamp Dichtungen für sichere und lösbare Rohrverbindungen
Eine Tri-Clamp Dichtung ist ein wesentlicher Bestandteil einer mechanisch lösbaren Clamp-Verbindung. Sie befindet sich zwischen den Dichtflächen zweier kompatibler Flanschstutzen und verhindert bei fachgerechter Auslegung das Austreten des geförderten Mediums.
Die erforderliche Anpresskraft wird über eine passende Tri-Clamp Verschlussklammer erzeugt. Dadurch entsteht eine Verbindung, die sich für Wartungs-, Inspektions- und Reinigungsarbeiten wieder öffnen lässt.
Welche Aufgaben übernimmt die Clamp-Dichtung?
- Abdichtung: Verhindert bei geeigneter Auslegung das Austreten des Mediums.
- Ausgleich: Gleicht innerhalb ihrer zulässigen Verformung geringe Unebenheiten der Dichtflächen aus.
- Medienbeständigkeit: Ermöglicht durch den geeigneten Werkstoff den Kontakt mit bestimmten Flüssigkeiten oder Gasen.
- Temperaturbeständigkeit: Hält den vorgesehenen thermischen Belastungen innerhalb der Produktgrenzen stand.
- Wieder lösbare Verbindung: Ermöglicht die Demontage des Clamp-Anschlusses, ohne die Flanschstutzen zu zerstören.
Die Funktion hängt vom Zusammenspiel der Dichtung mit dem passenden Flanschprofil und der Verschlussklammer ab.
Flanschdichtungen und Blinddichtungen für Tri-Clamp Verbindungen
Im Schellen-Shop stehen unterschiedliche Dichtungsformen zur Verfügung. Die Auswahl richtet sich insbesondere danach, ob zwei Flanschstutzen verbunden oder ein Clamp-Anschluss mit einem Blinddeckel verschlossen werden soll.
Flanschdichtungen nach DIN 32676
Tri-Clamp Flanschdichtungen dienen zur Abdichtung zwischen zwei passenden Clamp-Flanschstutzen.
Die angebotenen Ausführungen besitzen eine für das jeweilige Verbindungssystem vorgesehene Dichtungsgeometrie.
Im Sortiment finden Sie Flanschdichtungen für folgende Normreihen:
- DIN 32676 Reihe A für entsprechende metrische Rohrabmessungen.
- DIN 32676 Reihe B für entsprechende ISO-Rohrabmessungen.
Je nach Variante können unterschiedliche Dichtungswerkstoffe gewählt werden.
Blinddichtungen mit Zentrierlippe
Tri-Clamp Blinddichtungen werden in Verbindung mit passenden Blinddeckeln verwendet, um Clamp-Anschlüsse abzudichten.
Die im Schellen-Shop angebotenen Blinddichtungen besitzen eine integrierte Zentrierlippe. Diese unterstützt die korrekte Positionierung zwischen Flansch und Blinddeckel.
Je nach Variante stehen Blinddichtungen aus EPDM, FKM, PTFE oder Silikon zur Verfügung.
Bitte beachten: Eine Blinddichtung allein verschließt keine Rohrleitung. Für einen vollständigen Blindverschluss werden zusätzlich ein geeigneter Blinddeckel und eine passende Verschlussklammer benötigt.
Welcher Werkstoff ist für eine Tri-Clamp Dichtung geeignet?
Der Dichtungswerkstoff beeinflusst die chemische Beständigkeit, Elastizität und zulässige Betriebstemperatur. Deshalb sollte er passend zum geförderten Medium und den vorgesehenen Reinigungsbedingungen ausgewählt werden.
EPDM-Dichtungen für wasserbasierte Medien
Tri-Clamp Dichtungen aus EPDM werden häufig in Anwendungen mit Wasser, Heißwasser und geeigneten wasserbasierten Prozessmedien eingesetzt.
EPDM besitzt eine gute Alterungs- und Witterungsbeständigkeit und ist gegenüber vielen wässrigen Lösungen beständig.
Für Mineralöle und zahlreiche öl- oder kraftstoffhaltige Medien ist EPDM dagegen ungeeignet.
FKM-Dichtungen für Öle und bestimmte Chemikalien
FKM, auch als Fluorkautschuk beziehungsweise unter Handelsnamen wie Viton bekannt, zeichnet sich durch eine gute Temperatur- und Chemikalienbeständigkeit aus.
FKM-Dichtungen können beispielsweise für geeignete Mineralöle, Kraftstoffe und verschiedene chemische Prozessmedien verwendet werden.
Nicht alle Säuren, Laugen oder Lösungsmittel sind mit jeder FKM-Mischung verträglich. Maßgeblich sind daher die konkreten Werkstoff- und Herstellerfreigaben.
NBR-Dichtungen für ölhaltige Medien
NBR ist ein Nitrilkautschuk mit guter Beständigkeit gegenüber vielen Mineralölen, Fetten und bestimmten Kraftstoffen.
NBR-Clamp-Dichtungen können daher für entsprechende Anwendungen im Maschinen- und Anlagenbau geeignet sein.
Die zulässige Temperatur und chemische Beständigkeit hängen vom konkreten Dichtungswerkstoff ab.
Silikon-Dichtungen für temperaturbeanspruchte Anwendungen
Tri-Clamp Dichtungen aus Silikon zeichnen sich durch ihre hohe Elastizität und gute Beständigkeit gegenüber hohen und niedrigen Temperaturen aus.
Sie werden unter anderem in geeigneten Lebensmittel- und Pharmaanwendungen eingesetzt.
Silikon ist jedoch nicht für alle chemischen Medien geeignet und kann eine höhere Gasdurchlässigkeit als andere Elastomere aufweisen.
PTFE-Dichtungen für chemisch anspruchsvolle Prozesse
PTFE steht für Polytetrafluorethylen und bietet eine sehr breite chemische Beständigkeit.
Tri-Clamp Dichtungen aus PTFE eignen sich für zahlreiche anspruchsvolle Anwendungen in der Chemie- und Prozesstechnik.
Im Unterschied zu klassischen Elastomerdichtungen besitzt PTFE andere Verformungs- und Rückstelleigenschaften. Deshalb müssen Dichtungsform, erforderliche Anpresskraft und mögliche thermische Belastungen berücksichtigt werden.
GYLON BIO-PRO – Spezialdichtungen für anspruchsvolle Prozesse
Neben klassischen Elastomerdichtungen finden Sie im Schellen-Shop auch GYLON BIO-PRO als speziellen Dichtungswerkstoff.
GYLON BIO-PRO ist ein Dichtungsprodukt auf Basis eines modifizierten PTFE-Werkstoffs vom Typ GYLON Style 3504.
Die besondere Materialzusammensetzung bietet eine hohe chemische Beständigkeit und Dimensionsstabilität.
Eigenschaften von GYLON BIO-PRO
- Hohe chemische Beständigkeit gegenüber zahlreichen Prozessmedien.
- Hohe Dimensionsstabilität bei geeigneten Betriebsbedingungen.
- Geringe Neigung zu unerwünschtem Kaltfluss.
- Geeignete Ausführungen für CIP- und SIP-Reinigungsverfahren.
- Breiter Temperaturbereich entsprechend den Herstellerdaten.
- Ausführungen mit Nachweisen für Lebensmittel- und Pharmaanwendungen.
GYLON BIO-PRO kann daher insbesondere für geeignete pharmazeutische, biotechnologische und chemische Prozesse interessant sein.
Wichtig: Die technischen Eigenschaften des Dichtungswerkstoffs dürfen nicht automatisch auf die vollständige Tri-Clamp-Verbindung übertragen werden.
Clamp-Dichtungen nach DIN 32676 Reihe A und B
Die DIN 32676 beschreibt Klemmverbindungen mit Formdichtungen für hygienische und aseptische Anwendungen.
Für die Auswahl einer passenden Dichtung müssen insbesondere die Normreihe, der Flanschdurchmesser und die Dichtungsgeometrie berücksichtigt werden.
DIN 32676 Reihe A
Dichtungen der Reihe A sind für entsprechende metrische Rohrabmessungen vorgesehen.
Im Schellen-Shop werden diese Flanschdichtungen beispielsweise für Rohraußendurchmesser von 8 mm bis 204 mm angeboten.
DIN 32676 Reihe B / ISO 1127
Dichtungen der Reihe B sind für entsprechende Rohrabmessungen nach ISO 1127 vorgesehen.
Die angebotenen Ausführungen umfassen beispielsweise Rohraußendurchmesser von 10,2 mm bis 219,1 mm.
Reihe C und ältere ISO-2852-Verbindungen
In bestimmten Verbindungssystemen werden außerdem weitere Maßreihen und ältere Normbezeichnungen verwendet.
Dazu gehören entsprechende Tri-Clamp-Verbindungen der Reihe C sowie Verbindungen, die noch mit ISO 2852 bezeichnet werden.
Die ISO 2852:1993 ist inzwischen zurückgezogen. Entsprechende Maßangaben können bei vorhandenen Anlagen weiterhin relevant sein.
Bitte beachten: Eine identische Nennweite bedeutet nicht automatisch, dass Dichtungen unterschiedlicher Normreihen miteinander austauschbar sind.
Tri-Clamp Dichtungen: Flanschdurchmesser und Rohrmaß unterscheiden
Bei der Auswahl einer Clamp-Dichtung werden häufig Rohraußendurchmesser und Flanschdurchmesser verwechselt.
Der Rohraußendurchmesser bezeichnet das Außenmaß der angeschlossenen Rohrleitung.
Der Flanschdurchmesser bezeichnet dagegen das Außenmaß des Clamp-Flansches, auch Tellermaß genannt.
Beide Angaben können erforderlich sein, um eine geeignete Dichtung zu bestimmen.
Verfügbare Flanschgrößen
Im Schellen-Shop stehen für entsprechende Dichtungsvarianten unter anderem folgende Flanschmaße zur Auswahl:
- 22,0 und 25,0 mm
- 34,0 mm
- 50,5 mm
- 64,0 mm
- 77,5 mm
- 91,0 mm
- 106,0 mm
- 119,0 mm
- 130,0 mm
Die tatsächlich verfügbaren Kombinationen hängen vom Dichtungstyp und Dichtungswerkstoff ab.
Tri-Clamp Dichtung 50,5 mm
Ein häufig verwendetes Flanschmaß ist 50,5 mm.
Dieses Tellermaß wird bei unterschiedlichen Rohrnennweiten und Normreihen verwendet.
Deshalb sollte eine 50,5-mm-Dichtung nicht ausschließlich anhand des Flanschdurchmessers ausgewählt werden.
Auch die innere Dichtungsgeometrie und der passende Rohranschluss müssen übereinstimmen.
Temperatur, Betriebsdruck und Medienbeständigkeit
Der geeignete Dichtungswerkstoff ist nur ein Teil der technischen Produktauswahl.
Für eine zuverlässige Tri-Clamp-Verbindung müssen sämtliche Betriebsbedingungen berücksichtigt werden.
Temperaturbeständigkeit
Je nach Werkstoff unterscheiden sich die zulässigen Temperaturbereiche erheblich.
EPDM, FKM, NBR, Silikon, PTFE und GYLON BIO-PRO besitzen jeweils unterschiedliche Eigenschaften.
Die maximal zulässige Temperatur darf nicht allein anhand der allgemeinen Werkstoffbezeichnung bestimmt werden.
Betriebsdruck
Die zulässige Druckbelastung hängt von der vollständigen Verbindung ab.
Dazu zählen:
- Flanschstutzen und Flanschgeometrie.
- Dichtungswerkstoff und Dichtungsform.
- Verschlussklammer und deren Belastbarkeit.
- Betriebstemperatur und Medium.
- Vorgesehene Druck- und Temperaturwechsel.
Wichtig: Eine Dichtung mit hoher Werkstoffbeständigkeit erlaubt nicht automatisch einen entsprechend hohen Betriebsdruck der gesamten Verbindung.
Clamp-Dichtungen für Lebensmittel- und Pharmaanwendungen
In hygienisch anspruchsvollen Rohrleitungssystemen kommt der Dichtung eine besondere Bedeutung zu.
Neben der Abdichtung muss der Dichtungswerkstoff für den jeweiligen Prozess geeignet sein.
Je nach Dichtungsausführung können Hersteller beispielsweise folgende Nachweise bereitstellen:
- Konformität mit einschlägigen FDA-Anforderungen.
- Nachweise nach USP Class VI.
- Konformität mit relevanten europäischen Lebensmittelkontaktvorschriften.
- Werkstoffbezogene Prüf- und Konformitätsbescheinigungen.
Bitte beachten: Nicht jede Dichtung aus EPDM, FKM, PTFE oder Silikon besitzt automatisch eine entsprechende Zulassung.
Entscheidend sind die tatsächlichen Produktnachweise des jeweiligen Herstellers und der konkreten Materialmischung.
Tri-Clamp Dichtungen richtig montieren
Eine fachgerechte Montage ist entscheidend für die Dichtwirkung und die Zuverlässigkeit der Rohrverbindung.
Grundlegende Montageschritte
- Kompatibilität prüfen: Normreihe, Flanschmaß und Dichtungsgeometrie müssen zueinander passen.
- Werkstoff auswählen: Dichtungsmaterial anhand von Medium, Temperatur und Reinigungsverfahren bestimmen.
- Dichtflächen reinigen: Die Flansche auf Verschmutzungen und Beschädigungen kontrollieren.
- Dichtung einsetzen: Die Clamp-Dichtung korrekt zwischen den Flanschstutzen positionieren.
- Klammer anlegen: Eine passende Tri-Clamp Verschlussklammer um die Flansche legen.
- Verbindung schließen: Den Verschluss nach den Montagevorgaben des Herstellers betätigen.
- Sitz kontrollieren: Die Dichtung darf nicht unzulässig gequetscht oder verschoben sein.
- Verbindung prüfen: Erforderliche Dichtheits- und Funktionsprüfungen durchführen.
Wichtig: Clamp-Verbindungen dürfen nur an drucklosen und ausreichend abgekühlten Anlagen geöffnet werden.
Beachten Sie insbesondere bei PTFE-Dichtungen die vom Hersteller geforderten Montagebedingungen.
Passende Flanschstutzen, Verschlussklammern und Blinddeckel
Für die vollständige Tri-Clamp-Verbindung werden neben der Dichtung weitere kompatible Komponenten benötigt.
Tri-Clamp Flanschstutzen
Passende Tri-Clamp Flanschstutzen finden Sie in verschiedenen Normreihen und Rohrabmessungen.
Tri-Clamp Verschlussklammern
Unsere Tri-Clamp Verschlussklammern ermöglichen die mechanische Verbindung der Flanschstutzen.
Je nach Ausführung stehen verschiedene Bauformen mit Flügelmutter, Sechskantverschluss oder Schnellverschluss zur Verfügung.
Tri-Clamp Blinddeckel
Passende Tri-Clamp Blinddeckel ermöglichen das Verschließen geeigneter Clamp-Anschlüsse.
Für die Abdichtung wird eine passende Clamp- beziehungsweise Blinddichtung benötigt.
Tri-Clamp Dichtungen im Schellen-Shop kaufen
Im Schellen-Shop erhalten Sie Tri-Clamp Dichtungen nach DIN 32676 für zahlreiche Anwendungen in der Lebensmittel-, Getränke-, Pharma- und Prozesstechnik.
Unser Sortiment umfasst Flanschdichtungen für unterschiedliche Normreihen sowie spezielle Blinddichtungen.
Wählen Sie zwischen EPDM, FKM, NBR, Silikon, PTFE und GYLON BIO-PRO in verschiedenen Abmessungen.
Viele Artikel können auch in kleinen Stückzahlen bestellt werden.
Bei Fragen zum passenden Dichtungswerkstoff, der Normreihe oder der richtigen Flanschgröße beraten wir Sie gerne persönlich.
Entdecken Sie auch unser gesamtes Sortiment an Tri-Clamp Klemmverbindungen .
Häufig gestellte Fragen zu Tri-Clamp Dichtungen
Welche Dichtung benötige ich für eine Tri-Clamp Verbindung?
Entscheidend sind die Normreihe, der Flanschdurchmesser, die Dichtungsgeometrie und der passende Werkstoff für das verwendete Medium.
Was ist der Unterschied zwischen EPDM und PTFE?
EPDM ist ein elastischer Kautschuk, der häufig für wasserbasierte Medien geeignet ist. PTFE bietet eine sehr breite chemische Beständigkeit, besitzt jedoch andere Verformungs- und Rückstelleigenschaften.
Welche Tri-Clamp Dichtung eignet sich für hohe Temperaturen?
Je nach Medium und Produktausführung können Silikon, FKM oder PTFE infrage kommen. Maßgeblich sind die technischen Herstellerdaten und die zulässigen Betriebsbedingungen der vollständigen Verbindung.
Was bedeutet DIN 32676 bei Clamp-Dichtungen?
DIN 32676 beschreibt Klemmverbindungen mit Formdichtungen für hygienische und aseptische Anwendungen. Sie legt unter anderem Anforderungen an die Verbindungskomponenten fest.
Wie bestimme ich die richtige Clamp-Dichtungsgröße?
Prüfen Sie die Normreihe, den Rohraußendurchmesser, das Flanschmaß und die Dichtungsgeometrie. Eine identische Nennweite allein garantiert keine passende Verbindung.
Wofür benötigt man eine Tri-Clamp Blinddichtung?
Blinddichtungen werden zusammen mit passenden Blinddeckeln und Verschlussklammern zum Abdichten von Clamp-Anschlüssen verwendet.
Was ist GYLON BIO-PRO?
GYLON BIO-PRO ist ein spezieller Dichtungswerkstoff auf Basis von modifiziertem PTFE. Er bietet eine hohe chemische Beständigkeit und Dimensionsstabilität für geeignete hygienische Prozessanwendungen.
Sind alle Tri-Clamp Dichtungen FDA-konform?
Nein, eine FDA-Konformität lässt sich nicht allein vom Werkstoffnamen ableiten. Entscheidend sind die jeweiligen Produkt- und Herstellerbescheinigungen.
Welche Komponenten benötige ich für eine vollständige Tri-Clamp Verbindung?
In der Regel werden zwei kompatible Flanschstutzen, eine passende Clamp-Dichtung und eine Verschlussklammer benötigt.
