Rohrverschraubungen & Kompressionsverbinder aus Kunststoff
Rohrverschraubungen und Kompressionsverbinder ermöglichen die kompakte Verbindung von Kunststoffrohren untereinander oder mit Gewindeanschlüssen. Je nach Bauform können Rohrleitungen gerade verbunden, umgelenkt, verzweigt oder auf unterschiedliche Rohrabmessungen reduziert werden.
Im Schellen-Shop finden Sie Kunststoff-Rohrverschraubungen aus der NORMAPLAST-Serie für technische Anwendungen im Maschinen- und Anlagenbau, Fahrzeugbau, Gerätebau sowie in der Fluid- und Versorgungstechnik. Weitere Verbindungssysteme finden Sie unter Rohrverbindungen.

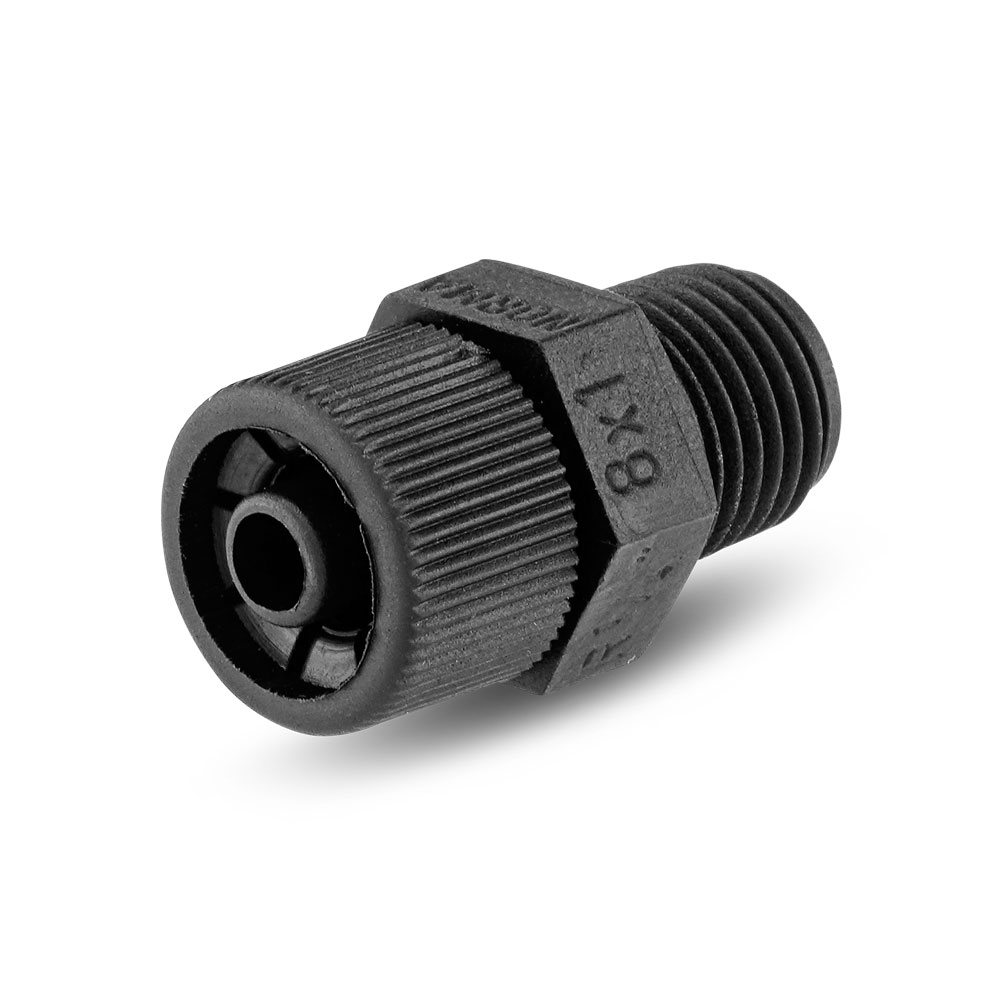

Klemmverschraubung EG gerade Einschraub-Verschraubung – 6 x 1 - R 1/8"
Klemmverschraubung EG – gerade Einschraub-Verschraubung aus PA12-GF30 Die NORMAPLAST® EG Klemmverschraubung ist eine gerade Einschraub-Verschraubung zur Verbindung von Kunststoffrohren mit einem Gewindeanschluss. Sie kombiniert auf einer Seite eine Rohr-Klemmverschraubung mit einem Einschraubgewinde auf der gegenüberliegenden Seite und ermöglicht damit eine kompakte Verbindung innerhalb technischer Rohr- und Leitungssysteme. Die Einschraubverschraubung wird aus glasfaserverstärktem Polyamid PA12-GF30 gefertigt. Der Glasfaseranteil von 30 % unterstützt eine hohe mechanische Festigkeit und Formstabilität des Kunststoffverbinders. Verfügbare Rohrabmessungen und Gewinde Merkmal Verfügbare Abmessungen Rohrabmessung 6 x 1 mm, 8 x 1 mm Metrisches Gewinde M10 x 1 R-Gewinde R 1/8", R 1/4" Gerade Klemmverschraubung mit Einschraubgewinde Die EG Einschraubverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr direkt an einen vorhandenen Gewindeanschluss angebunden werden soll. Die gerade Bauform ermöglicht dabei eine geradlinige Leitungsführung. Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Auf der gegenüberliegenden Seite befindet sich das entsprechende Gewinde zum Einschrauben in den vorhandenen Anschluss. PA12-GF30 – glasfaserverstärktes Polyamid Als Werkstoff kommt Polyamid 12 mit 30 % Glasfaserverstärkung (PA12-GF30) zum Einsatz. Die Glasfaserverstärkung erhöht insbesondere die Festigkeit und Formstabilität des Kunststoffs und macht die Klemmverschraubung zu einer robusten Lösung für technische Rohrsysteme. Die Kunststoffausführung eignet sich unter anderem für Anwendungen im Maschinen- und Anlagenbau, Automobilbereich sowie für weitere industrielle Leitungs- und Rohrsysteme. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +120 °C Kurzzeitig: bis +150 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften der NORMAPLAST® EG Baureihe: EG Ausführung: gerade Einschraub-Klemmverschraubung Werkstoff: PA12-GF30, glasfaserverstärktes Polyamid Glasfaseranteil: 30 % Rohrabmessungen: 6 x 1 mm und 8 x 1 mm Gewinde: M10 x 1, R 1/8" und R 1/4" Verbindung: Rohr-Klemmanschluss auf Gewindeanschluss Betriebstemperatur: -40 °C bis +120 °C Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Klemmverschraubung passend auswählen Bei der Auswahl der passenden EG Einschraub-Verschraubung sind sowohl die Rohrabmessung als auch die benötigte Gewindegröße zu berücksichtigen. Das Rohr muss zur jeweiligen Klemmseite passen, während das Einschraubgewinde auf den vorhandenen Anschluss abgestimmt werden muss. Weitere Größen und Bauformen finden Sie in unserer Kategorie Kompressionsverbinder und Klemmverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohre finden Sie außerdem im Bereich Rohrverbindung.

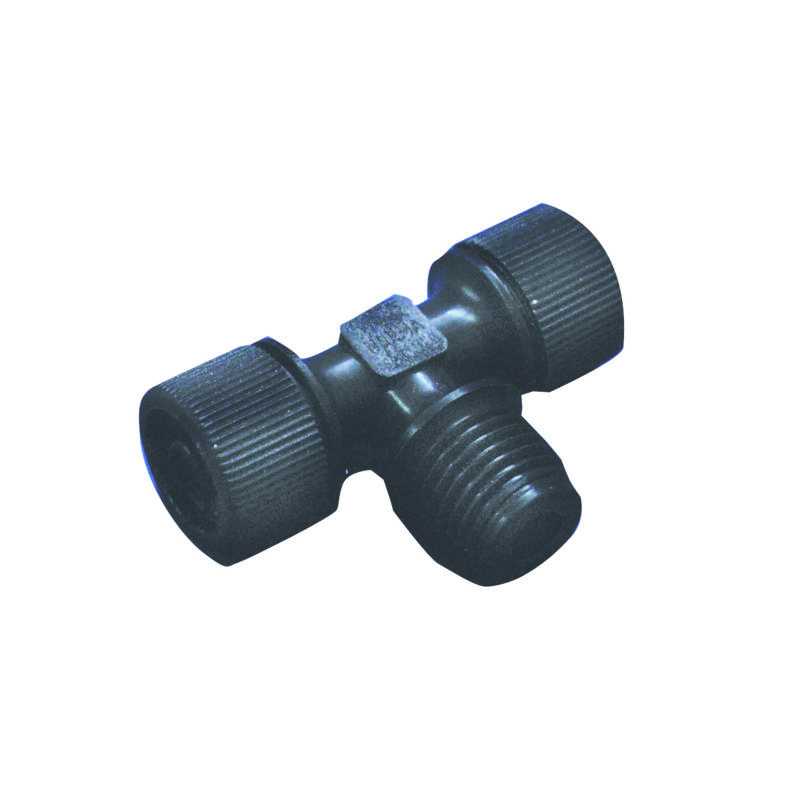

ET Einschraub-T-Verschraubung – 6 x 1 - R 1/8"
ET Einschraub-T-Verschraubung – NORMAPLAST® Rohrverbinder aus PA6-GF30 Die NORMAPLAST® ET Einschraub-T-Verschraubung ist ein T-förmiger Rohrverbinder zur Verbindung von zwei Kunststoffrohren mit einem Gewindeanschluss. Sie kombiniert zwei Rohr-Klemmverschraubungen mit einem zentralen Einschraubgewinde und ermöglicht damit eine kompakte Verzweigung innerhalb technischer Rohr- und Leitungssysteme. Die T-Verschraubung wird aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % erhöht die mechanische Festigkeit und Formstabilität des Kunststoffs und macht die ET zu einer robusten Lösung für Anwendungen im Maschinen- und Anlagenbau, Automobilbereich sowie in weiteren industriellen Leitungssystemen. Verfügbare Rohrabmessungen und Gewinde Merkmal Verfügbare Abmessungen Rohrabmessungen 6 x 1 mm, 8 x 1 mm Metrisches Gewinde M10 x 1 R-Gewinde R 1/8", R 1/4" Hinweis: Die verfügbare Kombination aus Rohrabmessung und Gewinde ist von der jeweiligen Artikelvariante abhängig. Bitte wählen Sie die benötigte Ausführung über die Variantenauswahl im Shop. T-Verschraubung mit zwei Rohranschlüssen Die ET Einschraub-T-Verschraubung besitzt zwei gegenüberliegende Rohranschlüsse und einen Gewindeanschluss. Dadurch können zwei Kunststoffrohre in einer durchgehenden Leitung verbunden und gleichzeitig über das Einschraubgewinde an einen weiteren Anschluss angebunden werden. Diese Bauform eignet sich besonders für Rohrsysteme, bei denen eine kompakte T-Verzweigung mit einem festen Gewindeanschluss benötigt wird. Klemmverschraubung für Kunststoffrohre Die beiden Rohrseiten sind als Klemmverschraubungen ausgeführt. Dadurch können die entsprechenden Kunststoffrohre innerhalb des Verbinders fixiert werden, während das Gewinde zur Montage am vorgesehenen Anschluss dient. Bei der Auswahl sind sowohl die Rohrabmessung als auch die benötigte Gewindegröße zu berücksichtigen. PA6-GF30 – glasfaserverstärktes Polyamid Als Werkstoff kommt Polyamid 6 mit 30 % Glasfaserverstärkung (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die Festigkeit und Formstabilität des Kunststoffs und eignet sich damit für anspruchsvolle technische Rohrverbindungen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +120 °C Kurzzeitig: bis +150 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften der NORMAPLAST® ET Baureihe: ET Ausführung: Einschraub-T-Verschraubung Bauform: T-förmig Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid Glasfaseranteil: 30 % Rohrabmessungen: 6 x 1 mm und 8 x 1 mm Gewinde: M10 x 1, R 1/8" und R 1/4" Anschlüsse: 2 Rohr-Klemmanschlüsse und 1 Einschraubgewinde Betriebstemperatur: -40 °C bis +120 °C Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar ET Einschraub-T-Verschraubung passend auswählen Für die Auswahl der passenden ET Verschraubung sind die Abmessungen der anzuschließenden Kunststoffrohre sowie das benötigte Gewinde entscheidend. Wählen Sie die Variante passend zum vorhandenen Rohr- und Gewindeanschluss. Weitere gerade, gewinkelte und T-förmige Ausführungen finden Sie in unserer Kategorie Kompressionsverbinder und Klemmverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohrsysteme finden Sie außerdem im Bereich Rohrverbindung.

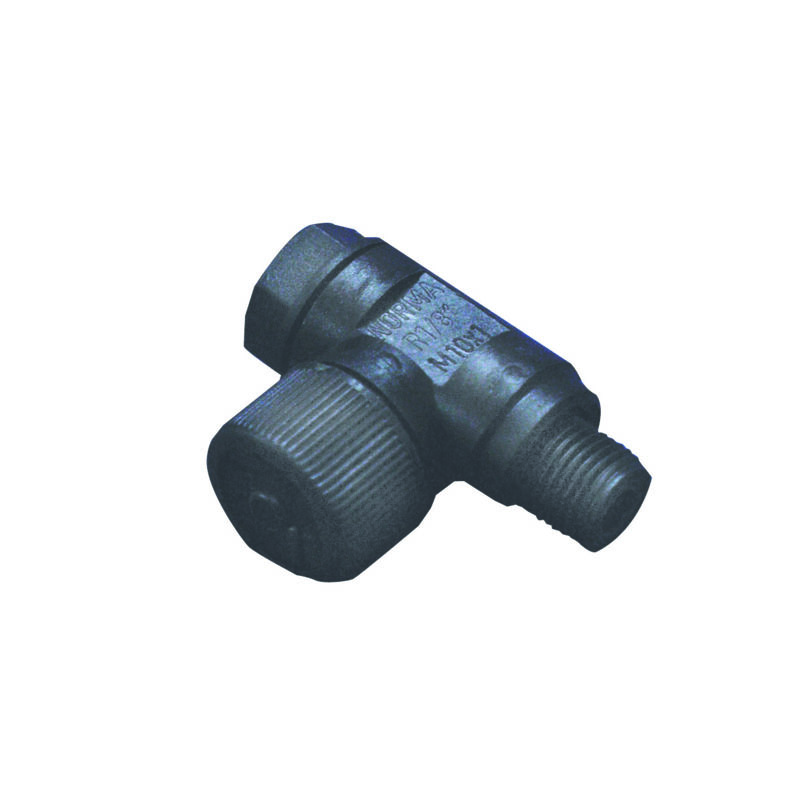

EWS Einschraub-Winkel-Verschraubung, schwenkbar – 6 x 1 - R 1/8"
EWS Einschraub-Winkel-Verschraubung schwenkbar – NORMAPLAST® aus PA6-GF30 Die NORMAPLAST® EWS Einschraub-Winkel-Verschraubung ist eine schwenkbare Winkelverschraubung zur Verbindung von Kunststoffrohren mit einem Gewindeanschluss. Sie kombiniert eine Rohr-Klemmverschraubung mit einem Einschraubgewinde und ermöglicht dadurch eine kompakte, abgewinkelte Leitungsführung. Die EWS wird aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % unterstützt eine hohe mechanische Festigkeit und Formstabilität des Kunststoffs. Durch die schwenkbare Bauform lässt sich die Ausrichtung des Rohranschlusses an die jeweilige Einbausituation anpassen. Verfügbare Rohrabmessungen und Gewinde Merkmal Verfügbare Abmessungen Rohrabmessung 6 x 1 mm, 8 x 1 mm Metrisches Gewinde M10 x 1 R-Gewinde R 1/8", R 1/4" Hinweis: Die konkrete Kombination aus Rohrabmessung und Gewinde ist abhängig von der jeweiligen Artikelvariante. Bitte wählen Sie die benötigte Ausführung über die Variantenauswahl im Shop. Schwenkbare Winkelverschraubung für kompakte Rohrführungen Die EWS Winkelverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr nicht geradlinig, sondern abgewinkelt an einen Gewindeanschluss angebunden werden soll. Die schwenkbare Konstruktion erleichtert dabei die Ausrichtung des Rohranschlusses innerhalb der jeweiligen Einbausituation. Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Auf der gegenüberliegenden Seite befindet sich das Gewinde zum Einschrauben in den vorgesehenen Anschluss. PA6-GF30 – glasfaserverstärktes Polyamid Als Werkstoff kommt Polyamid 6 mit 30 % Glasfaserverstärkung (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die Festigkeit und Formstabilität des Kunststoffs und macht die EWS zu einer robusten Lösung für technische Rohr- und Leitungssysteme. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +120 °C Kurzzeitig: bis +150 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften der NORMAPLAST® EWS Baureihe: EWS Ausführung: Einschraub-Winkel-Verschraubung, schwenkbar Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid Glasfaseranteil: 30 % Rohrabmessungen: 6 x 1 mm und 8 x 1 mm Gewinde: M10 x 1, R 1/8" und R 1/4" Verbindung: Rohr-Klemmanschluss auf Einschraubgewinde Besonderheit: schwenkbare Winkelausführung Betriebstemperatur: -40 °C bis +120 °C Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar EWS Winkelverschraubung passend auswählen Bei der Auswahl der passenden EWS sind sowohl die Rohrabmessung als auch die benötigte Gewindegröße entscheidend. Das Kunststoffrohr muss zur Klemmseite passen, während das Einschraubgewinde auf den vorhandenen Anschluss abgestimmt werden muss. Weitere gerade, gewinkelte und T-förmige Ausführungen finden Sie in unserer Kategorie Kompressionsverbinder und Klemmverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohrsysteme finden Sie außerdem im Bereich Rohrverbindung.

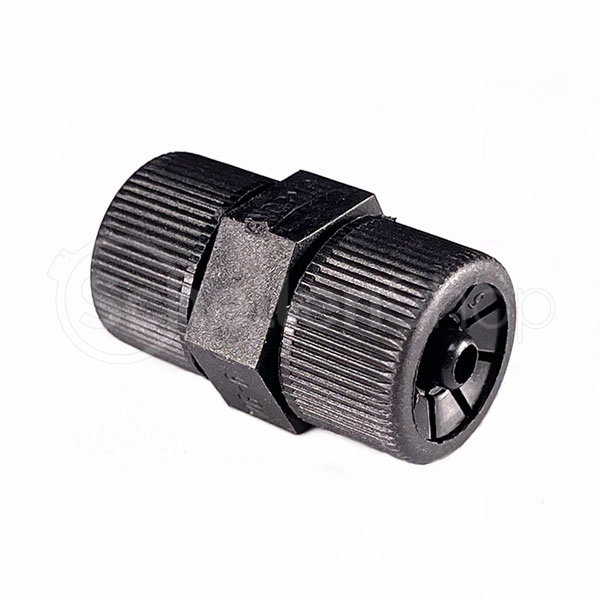

NORMAPLAST® VG / VGR / gerade Rohrverschraubung / Reduzierung – VG 6x1 mm
NORMAPLAST® VG / VGR gerade Rohrverschraubung und Reduzierung aus PA6-GF30 Die NORMAPLAST® VG / VGR Rohrverschraubung dient zur geraden Verbindung von Kunststoffrohren. Die Ausführung VG verbindet zwei Rohre mit gleicher Abmessung, während die VGR Reduzierverschraubung den Übergang zwischen zwei unterschiedlichen Rohrdimensionen ermöglicht. Die Rohrverbinder werden aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % erhöht die mechanische Festigkeit und Formstabilität des Kunststoffs und macht die Verschraubungen zu einer robusten Lösung für technische Rohr- und Leitungssysteme. Verfügbare Abmessungen der NORMAPLAST® VG / VGR Ausführung Rohrseite 1 Rohrseite 2 Länge L1 ca. Schlüsselweite VG 6 x 1 6 x 1 mm 6 x 1 mm 31 mm SW 17 VG 8 x 1 8 x 1 mm 8 x 1 mm 31 mm SW 17 VGR 8 x 1 - 6 x 1 8 x 1 mm 6 x 1 mm 31 mm SW 17 VG gerade Rohrverschraubung für gleiche Rohrdimensionen Die NORMAPLAST® VG ist für die geradlinige Verbindung von zwei Kunststoffrohren mit gleicher Abmessung vorgesehen. Zur Verfügung stehen die Varianten VG 6 x 1 mm und VG 8 x 1 mm. Damit eignet sich die gerade Rohrverschraubung insbesondere zur Verlängerung beziehungsweise Verbindung einer bestehenden Rohrleitung, ohne die Rohrdimension zu verändern. VGR Reduzierverschraubung von 8 x 1 auf 6 x 1 mm Die NORMAPLAST® VGR verbindet Kunststoffrohre mit unterschiedlichen Abmessungen miteinander. Die verfügbare Reduzierung ermöglicht den Übergang von 8 x 1 mm auf 6 x 1 mm. Dadurch kann innerhalb eines Rohrsystems auf eine kleinere Rohrdimension gewechselt werden, ohne zusätzliche Adapter verwenden zu müssen. Klemmverschraubung für eine sichere Rohrverbindung Die VG / VGR Kompressionsverbinder besitzen auf beiden Seiten eine Rohrverschraubung. Zur Montage wird zunächst die Kappe auf das Rohr geschoben. Anschließend wird das Rohr bis zum Anschlag auf die Hülse gesteckt und die Kappe auf dem Trapezgewinde bis zum Anschlag festgezogen. Die Verschraubung ermöglicht damit eine kompakte und lösbare Verbindung von Kunststoffrohren. PA6-GF30 – glasfaserverstärktes Polyamid Als Standardmaterial kommt Polyamid 6 mit 30 % Glasfaseranteil (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die Festigkeit und Formstabilität des Kunststoffverbinders. Dadurch eignen sich die NORMAPLAST® VG / VGR Rohrverschraubungen für unterschiedliche technische und industrielle Rohrleitungssysteme. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +120 °C Kurzzeitig: bis +150 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften der NORMAPLAST® VG / VGR Baureihe: VG / VGR Ausführung VG: gerade Rohrverschraubung Ausführung VGR: gerade Reduzierverschraubung Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid Glasfaseranteil: 30 % Verfügbare VG-Größen: 6 x 1 mm und 8 x 1 mm Verfügbare VGR-Größe: 8 x 1 auf 6 x 1 mm Länge: ca. 31 mm Schlüsselweite: SW 17 Verbindung: beidseitige Rohr-Klemmverschraubung Betriebstemperatur: -40 °C bis +120 °C Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar VG oder VGR Rohrverschraubung auswählen Wenn zwei Rohre mit gleicher Abmessung verbunden werden sollen, wählen Sie eine VG Rohrverschraubung in 6 x 1 oder 8 x 1 mm. Für den Übergang zwischen 8 x 1 und 6 x 1 mm ist die VGR Reduzierverschraubung vorgesehen. Weitere gerade, gewinkelte und T-förmige Ausführungen finden Sie in unserer Kategorie Kompressionsverbinder und Rohrverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohrsysteme finden Sie außerdem im Bereich Rohrverbindung.

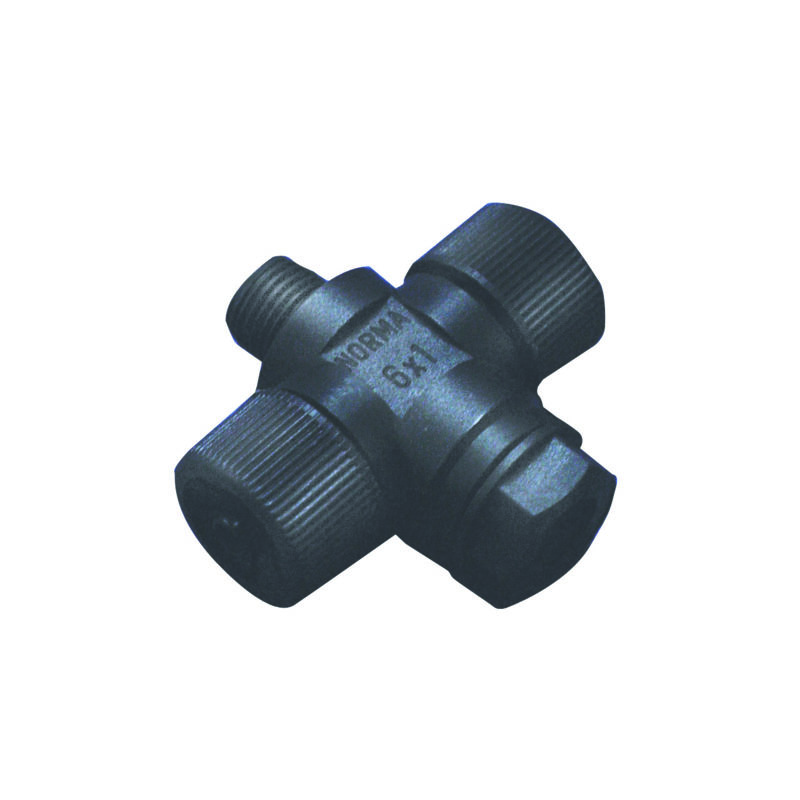

ETS Einschraub-T-Verschraubung, schwenkbar – 6 x 1 - R 1/8"
NORMAPLAST® schwenkbare Einschraub T-Verschraubung Die NORMAPLAST® schwenkbare Einschraub T-Verschraubung hat auf einer Seite ein metrisches Gewinde und auf den anderen Seite zwei Rohrverschraubungen. Diese NORMAPLAST® schwenkbare Einschraub T-Verschraubung wird aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt.

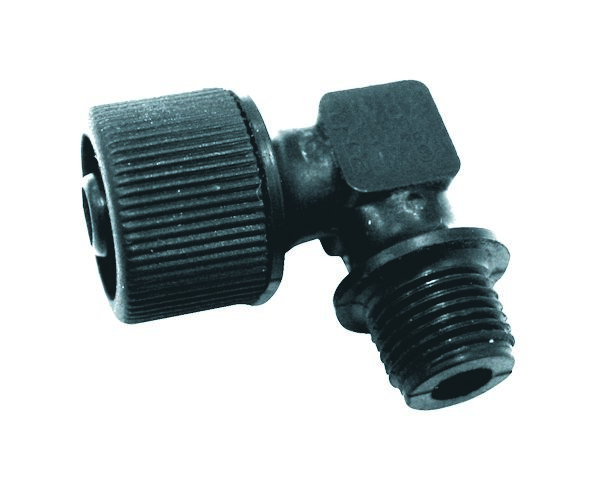

EW Einschraub-Winkel-Verschraubung – 6 x 1 - R 1/8"
EW Einschraub-Winkel-Verschraubung – NORMAPLAST® aus PA6-GF30 Die NORMAPLAST® EW Einschraub-Winkel-Verschraubung verbindet ein Kunststoffrohr mit einem Gewindeanschluss und ermöglicht dabei eine kompakte Leitungsführung im Winkel. Auf einer Seite befindet sich eine Rohr-Klemmverschraubung, auf der anderen Seite das entsprechende Einschraubgewinde. Die Winkelverschraubung wird aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % erhöht die mechanische Festigkeit und Formstabilität des Kunststoffs und macht die EW zu einer robusten Lösung für technische Rohr- und Leitungssysteme. Verfügbare Abmessungen der EW Einschraub-Winkel-Verschraubung Ausführung Rohrabmessung D1 Gewinde D2 L1 ca. L2 ca. EW 6 x 1 - R 1/8" 6 x 1 mm R 1/8" 19 mm 23 mm EW 6 x 1 - R 1/4" 6 x 1 mm R 1/4" 23 mm 23 mm EW 6 x 1 - M10 x 1 6 x 1 mm M10 x 1 19 mm 23 mm EW 8 x 1 - R 1/8" 8 x 1 mm R 1/8" 19 mm 23 mm EW 8 x 1 - R 1/4" 8 x 1 mm R 1/4" 23 mm 23 mm EW 8 x 1 - M10 x 1 8 x 1 mm M10 x 1 19 mm 23 mm Winkelverschraubung für Kunststoffrohre Die EW Winkelverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr abgewinkelt an einen Gewindeanschluss angebunden werden soll. Dadurch kann die Leitung platzsparend geführt werden, ohne das Rohr selbst in einem engen Radius verlegen zu müssen. Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Das gegenüberliegende Einschraubgewinde ermöglicht die direkte Montage am entsprechenden Gewindeanschluss. Für 6 x 1 und 8 x 1 mm Kunststoffrohre Die NORMAPLAST® EW ist für Rohrabmessungen von 6 x 1 mm und 8 x 1 mm erhältlich. Je nach benötigter Anschlussstelle stehen die Gewinde R 1/8", R 1/4" oder M10 x 1 zur Auswahl. Damit lässt sich die Winkelverschraubung passend zur vorhandenen Rohrdimension und zum jeweiligen Gewindeanschluss auswählen. PA6-GF30 – glasfaserverstärktes Polyamid Als Werkstoff kommt Polyamid 6 mit 30 % Glasfaserverstärkung (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die mechanische Festigkeit und Formstabilität des Kunststoffverbinders. Die EW eignet sich dadurch für unterschiedliche Anwendungen im Maschinen- und Anlagenbau, im Automobilbereich sowie für weitere industrielle Rohr- und Leitungssysteme. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +120 °C Kurzzeitig: bis +150 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften der NORMAPLAST® EW Baureihe: EW Ausführung: Einschraub-Winkel-Verschraubung Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid Glasfaseranteil: 30 % Rohrabmessungen: 6 x 1 mm und 8 x 1 mm Gewinde: R 1/8", R 1/4" und M10 x 1 Verbindung: Rohr-Klemmverschraubung auf Einschraubgewinde Betriebstemperatur: -40 °C bis +120 °C Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar EW Einschraub-Winkel-Verschraubung passend auswählen Bei der Auswahl der passenden EW sind sowohl die Rohrabmessung als auch die Gewindegröße zu berücksichtigen. Wählen Sie die Klemmseite passend zum verwendeten Kunststoffrohr und das Einschraubgewinde entsprechend der vorhandenen Anschlussstelle. Weitere gerade, gewinkelte und T-förmige Verschraubungen finden Sie in unserer Kategorie Kompressionsverbinder und Rohrverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohrsysteme finden Sie außerdem im Bereich Rohrverbindung.
Rohrverschraubungen und Kompressionsverbinder aus Kunststoff
Eine Rohrverschraubung verbindet ein Kunststoffrohr über eine mechanische Verschraubung mit einem weiteren Rohr oder einem Gewindeanschluss. Dadurch lassen sich kompakte und lösbare Rohrverbindungen realisieren.
Welche Ausführung geeignet ist, hängt insbesondere von Rohrabmessung, Gewindeart, Bauform und technischen Betriebsbedingungen ab.
Was ist eine Rohrverschraubung?
Bei einer Rohrverschraubung wird das Rohr entsprechend der vorgesehenen Konstruktion in der Verschraubung fixiert. Die mechanische Verbindung übernimmt dabei sowohl die Positionierung als auch die Abdichtung beziehungsweise Sicherung des Rohranschlusses gemäß Produktausführung.
Rohrverschraubungen werden häufig eingesetzt, wenn Kunststoffrohre mit Maschinen, Geräten, Ventilen oder anderen Rohrkomponenten verbunden werden sollen.
Einschraubverschraubungen für Kunststoffrohre
Einschraubverschraubungen kombinieren einen Rohranschluss mit einem Gewinde. Dadurch kann ein Kunststoffrohr direkt an ein Bauteil mit passendem Innengewinde angeschlossen werden.
Je nach Anwendung stehen gerade, gewinkelte oder verzweigte Bauformen zur Verfügung. Entscheidend ist, dass Rohrabmessung und Gewinde exakt zur vorhandenen Konstruktion passen.
Winkelverschraubungen für enge Einbauräume
Eine Winkelverschraubung ermöglicht die Umlenkung einer Rohrleitung, beispielsweise um 90 Grad. Das kann besonders bei begrenztem Einbauraum in Maschinen, Fahrzeugen oder Geräten sinnvoll sein.
Je nach Produktausführung stehen feste oder schwenkbare Winkelverschraubungen zur Verfügung. Schwenkbare Varianten erleichtern die Ausrichtung des angeschlossenen Rohres nach der Montage.
T-Verschraubungen für Rohrverzweigungen
Mit einer T-Verschraubung lässt sich eine Rohrleitung auf zwei Leitungswege aufteilen. Solche Bauformen eignen sich beispielsweise für Verteilfunktionen innerhalb von Fluid-, Versorgungs- oder Steuerungssystemen.
Auch bei T-Verschraubungen müssen Rohrabmessungen, Gewinde und Einbausituation zur jeweiligen Anwendung passen.
Gerade Rohrverschraubungen & Reduzierverschraubungen
Gerade Rohrverschraubungen verbinden zwei Rohrabschnitte in einer Linie. Reduzierverschraubungen ermöglichen dagegen den Übergang zwischen unterschiedlichen Rohrabmessungen.
Damit können Rohrsysteme angepasst werden, wenn zwei Leitungen mit unterschiedlichen Dimensionen miteinander verbunden werden sollen.
NORMAPLAST SV Rohrverschraubungen
Die NORMAPLAST-SV-Serie umfasst verschiedene Rohrverschraubungen und Kompressionsverbinder für Kunststoffrohre. Je nach Bauform stehen beispielsweise gerade Einschraubverschraubungen, Winkel-, T- und Reduzierverschraubungen zur Verfügung.
Weitere Produkte des Herstellers finden Sie unter NORMAPLAST.
Rohrverschraubungen aus PA6-GF30
Viele Verschraubungen dieser Kategorie bestehen aus PA6-GF30, also Polyamid 6 mit Glasfaserverstärkung. Der technische Kunststoff wird bei kompakten Verbindungselementen eingesetzt und eignet sich je nach Produktausführung für unterschiedliche industrielle Anwendungen.
Die konkreten mechanischen, thermischen und medienbezogenen Eigenschaften sind anhand der jeweiligen Produktdaten zu prüfen.
Feste oder schwenkbare Verschraubung?
Welche Bauform geeignet ist, hängt stark von der Einbausituation ab.
| Bauform | Typische Funktion |
|---|---|
| Gerade Einschraubverschraubung | Rohr direkt mit Gewindeanschluss verbinden |
| Winkelverschraubung | Rohrleitung umlenken |
| Schwenkbare Winkelverschraubung | Rohranschluss nach Montage ausrichten |
| T-Verschraubung | Rohrleitung verzweigen |
| Gerade Rohrverschraubung | Zwei Rohre direkt verbinden |
| Reduzierverschraubung | Unterschiedliche Rohrgrößen verbinden |
Rohrverschraubung oder Klemmringverschraubung?
Nicht jede Verschraubung ist für denselben Rohrtyp gedacht. Die NORMAPLAST-Kompressionsverbinder dieser Kategorie sind für kompakte Kunststoffrohrsysteme und kleine Rohrabmessungen ausgelegt.
Klemmringverschraubungen werden dagegen beispielsweise für größere PE-Rohre in Wasser-, Bewässerungs- oder Versorgungsanwendungen eingesetzt.
Die Verbindungssysteme sollten deshalb nicht allein nach dem Begriff „Verschraubung“, sondern nach Rohrtyp, Abmessung und Einsatzbereich ausgewählt werden.
Rohrverschraubung oder Kunststoff-Rohrverbinder?
Auch Kunststoff-Rohrverbinder erfüllen eine ähnliche Grundaufgabe, arbeiten jedoch mit einem anderen Verbindungskonzept.
- Rohrverschraubung: mechanische Verschraubung beziehungsweise Gewindeanschluss.
- Kunststoff-Rohrverbinder: direkte Verbindung von Kunststoffrohren über gerade, Winkel- oder T-Verbinder.
Passende Alternativen finden Sie unter Kunststoff-Rohrverbinder.
Rohrabmessung und Gewinde richtig auswählen
Für die Auswahl der passenden Rohrverschraubung müssen Rohrabmessung und Gewinde zum vorhandenen System passen. In dieser Kategorie stehen je nach Produkt beispielsweise Rohrabmessungen wie 6 x 1 mm oder 8 x 1 mm sowie unterschiedliche metrische und zöllige Gewinde zur Verfügung.
Vor der Bestellung sollten Sie prüfen:
- Rohr-Außendurchmesser
- Rohrwandstärke
- Gewindeart
- Gewindegröße
- Bauform: gerade, Winkel, T oder Reduzierung
- Ausrichtung: fest oder schwenkbar
- Betriebsbedingungen: Medium, Temperatur und Druck
Rohrverschraubungen für Maschinenbau, Fahrzeugbau & Fluidtechnik
Kunststoff-Rohrverschraubungen werden in zahlreichen technischen Bereichen eingesetzt, beispielsweise im:
- Maschinen- und Anlagenbau
- Fahrzeug- und Nutzfahrzeugbau
- Geräte- und Apparatebau
- Fluid- und Versorgungstechnik
- Pneumatik
- Dosier- und Pumpentechnik
- Sondermaschinenbau
- Wartungs- und Instandhaltungsbereich
Rohrverschraubungen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Rohrverschraubungen und Kompressionsverbinder aus Kunststoff in verschiedenen Bauformen, Rohrgrößen und Gewindeausführungen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrabmessung, Gewinde, Bauform oder Material unterstützen wir Sie gerne bei der Auswahl der passenden Rohrverschraubung.
FAQ zu Rohrverschraubungen
Was ist eine Rohrverschraubung?
Eine Rohrverschraubung ist ein mechanisches Verbindungselement, mit dem ein Rohr mit einem weiteren Rohr oder einem Gewindeanschluss verbunden werden kann.
Was ist eine Einschraubverschraubung?
Eine Einschraubverschraubung verbindet ein Rohr mit einem Bauteil über ein entsprechendes Gewinde.
Wofür wird eine Winkelverschraubung verwendet?
Eine Winkelverschraubung ermöglicht eine Richtungsänderung der Rohrleitung und eignet sich besonders bei begrenztem Einbauraum.
Was ist eine Reduzierverschraubung?
Eine Reduzierverschraubung verbindet zwei Rohrleitungen mit unterschiedlichen Abmessungen.
Was ist der Unterschied zwischen Rohrverschraubung und Klemmringverschraubung?
Die Verbindungssysteme unterscheiden sich hinsichtlich Rohrtyp, Abmessung und Klemmmechanismus. Klemmringverschraubungen werden beispielsweise häufig für größere PE-Rohre eingesetzt, während die hier angebotenen NORMAPLAST-Verschraubungen für kompakte Kunststoffrohrsysteme vorgesehen sind.
Was bedeutet PA6-GF30?
PA6-GF30 bezeichnet Polyamid 6 mit 30 Prozent Glasfaserverstärkung. Dieser Werkstoff wird für verschiedene technische Kunststoffkomponenten eingesetzt.
Wie finde ich die richtige Rohrverschraubung?
Prüfen Sie Rohrabmessung, Rohrwandstärke, Gewindeart, Gewindegröße und gewünschte Bauform. Zusätzlich müssen Medium, Temperatur und Druck zur technischen Produktausführung passen.
