Storz Kupplung – Feuerwehrkupplungen für Schläuche und Anschlüsse
Eine Storz Kupplung ermöglicht das schnelle und zuverlässige Verbinden von Schläuchen, Armaturen und Rohranschlüssen. Bekannt ist das System insbesondere als Feuerwehrkupplung, doch Storz-Kupplungen werden längst nicht nur bei der Feuerwehr eingesetzt. Auch in Industrie, Landwirtschaft, Bauwirtschaft, Anlagenbau, Schifffahrt und Katastrophenschutz kommen die robusten Schlauchkupplungen zum Einsatz.
Im Schellen-Shop finden Sie Storz Kupplungen in verschiedenen Größen sowie Ausführungen mit Schlauchstutzen oder Außengewinde. Verfügbar sind Varianten aus geschmiedetem Aluminium sowie Edelstahl V4A. Über Knaggenabstand, Schlauchanschluss, Gewinde, Werkstoff und Dichtungsmaterial können Sie gezielt die passende Kupplung für Ihre Anwendung auswählen.
Besonders gängige Baugrößen sind Storz 25-D, Storz 52-C, Storz 75-B und Storz 110-A. Entscheidend für die Kompatibilität ist dabei vor allem der sogenannte Knaggen- beziehungsweise Nockenabstand.

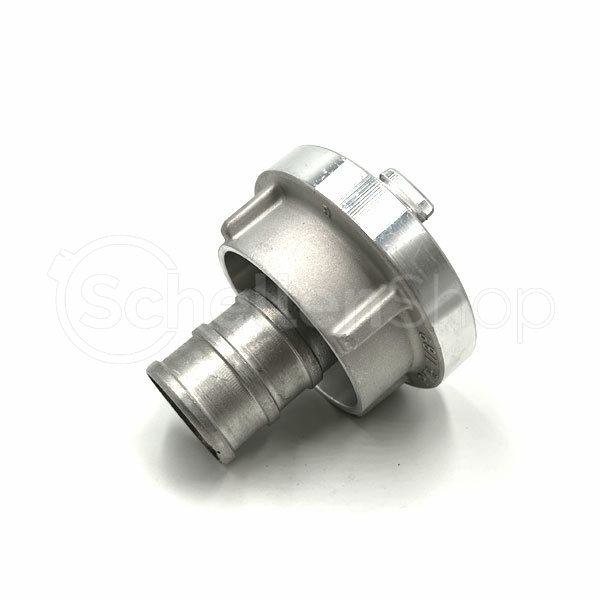

Storz Kupplung mit Schlauchstutzen, drehbar, Standard (ohne Verriegelung)
Feuerwehrkupplung - Storz Kupplung mit Schlauchstutzen Die Storz Kupplung mit Schlauchstutzen sorgt für eine schnelles und sichere Verbinden von Schläuchen. Umgangssprachlich wird die Storzkupplung auch Feuerwehrkupplung genannt. Der Schlauchstutzen ist auch im montierten Zustand drehbar, somit wird ein Verdrehen des Schlauches beim Kuppeln verhindert. Unsere Feuerwehrkupplungen erhalten Sie für die gängigen Storzgrößen 52-C, 75-B und 110-A. Bei den Kupplungen aus geschmiedeten Aluminium besteht keine Bruchgefahr, im Vergleich zu anderen gegossenen Kupplungen. Durch Tannbaum des Schlauchstutzens hat der Schlauch einen besonders guten Halt und ist auch für Schläuche mit größeren Wandstärken verwendbar. Zum Einsatz kommen die Storz-Kupplungen vorrangig für Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz.

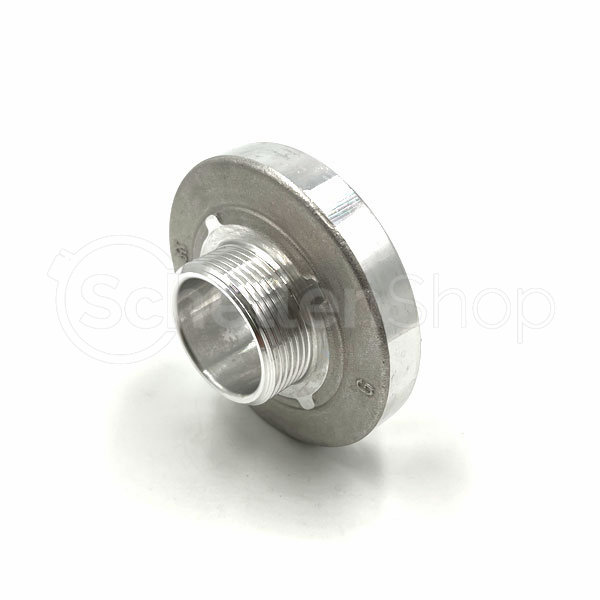

Storz Festkupplung mit Außengewinde, Standard
Feuerwehrkupplung - Storz Kupplung mit Außengewinde Die Storz Kupplung mit Außengewinde sorgt für eine schnelles und sichere Verbinden von Schläuchen. Umgangssprachlich wird die Storzkupplung auch Feuerwehrkupplung genannt. Der Außengewinde ist auch im montierten Zustand nicht drehbar. Unsere Feuerwehrkupplungen erhalten Sie für die gängigen Storzgrößen 52-C, 75-B und 110-A. Bei den Kupplungen aus geschmiedeten Aluminium besteht keine Bruchgefahr, im Vergleich zu anderen gegossenen Kupplungen. Zum Einsatz kommen die Storz-Kupplungen vorrangig für Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz.
Was ist eine Storz Kupplung?
Die Storz Kupplung ist ein symmetrisches Kupplungssystem für Schlauch- und Leitungsverbindungen. Anders als bei vielen klassischen Kupplungssystemen gibt es kein separates Vater- und Mutterteil. Zwei Kupplungshälften mit derselben Storz-Größe können direkt miteinander verbunden werden.
Dazu werden die gegenüberliegenden Knaggen ineinandergesetzt und die Kupplungshälften durch eine kurze Drehbewegung miteinander verriegelt. Dieses Prinzip ermöglicht ein schnelles Verbinden und Lösen von Schlauchleitungen – ein wesentlicher Grund dafür, warum die Storz Feuerwehrkupplung bei Anwendungen eingesetzt wird, bei denen Leitungen regelmäßig auf- und abgebaut werden müssen.
Grundsätzlich gilt: Storz Kupplungen mit gleichem Knaggenabstand sind miteinander kompatibel. Deshalb ist der Knaggenabstand eines der wichtigsten Maße bei der Auswahl einer passenden Storz-Kupplung.
Storz Kupplungen mit Schlauchstutzen oder Gewinde
Welche Ausführung benötigt wird, hängt davon ab, wie die Storz Kupplung in das vorhandene Leitungssystem integriert werden soll. In unserem Sortiment finden Sie insbesondere Kupplungen mit Schlauchstutzen sowie Storz-Festkupplungen mit Außengewinde.
Storz Kupplung mit Schlauchstutzen
Eine Storz Kupplung mit Schlauchstutzen wird direkt mit einem passenden Schlauch verbunden. Der profilierte Schlauchstutzen wird in das Schlauchende eingesetzt und anschließend entsprechend der jeweiligen Anwendung befestigt.
Unsere drehbaren Ausführungen bieten dabei einen praktischen Vorteil: Der Schlauchstutzen kann sich auch im montierten Zustand drehen. Dadurch lässt sich ein unerwünschtes Verdrehen des angeschlossenen Schlauches beim Kuppeln reduzieren.
Die Kupplungen stehen für unterschiedliche Schlauchanschlüsse zur Verfügung – unter anderem für Schlauchdurchmesser von 25, 32, 38, 42, 52, 65, 70, 75, 80, 90, 100 und 110 mm.
Storz Festkupplung mit Außengewinde
Eine Storz Festkupplung eignet sich, wenn das Storz-System direkt an einen vorhandenen Gewindeanschluss, eine Armatur, einen Behälter oder eine Rohrleitung angeschlossen werden soll.
Im Schellen-Shop erhalten Sie Storz-Festkupplungen mit verschiedenen BSPP-Außengewinden. Dadurch lassen sich Storz-Anschlüsse beispielsweise mit vorhandenen Rohr-, Pumpen- oder Behälteranschlüssen kombinieren.
Je nach Variante stehen Außengewinde von G 1/4" bis G 4" zur Verfügung. Bei der Auswahl müssen sowohl die benötigte Storz-Größe als auch das vorhandene Anschlussgewinde berücksichtigt werden.
Storz Kupplung Größen: 25-D, 52-C, 75-B und 110-A
Bei der Suche nach einer passenden Storz Kupplung sorgen die verschiedenen Größenbezeichnungen häufig für Unsicherheit. Besonders wichtig ist deshalb die Unterscheidung zwischen Storz-Größe, Knaggenabstand und Schlauchanschluss.
Der Knaggenabstand wird zwischen den gegenüberliegenden Kupplungsklauen beziehungsweise Knaggen gemessen und ermöglicht eine eindeutige Zuordnung der Baugröße.
| Storz-Größe | Knaggenabstand | Gebräuchliche Bezeichnung |
|---|---|---|
| 25-D | 31 mm | Storz D Kupplung |
| 52-C | 66 mm | Storz C Kupplung |
| 75-B | 89 mm | Storz B Kupplung |
| 110-A | 133 mm | Storz A Kupplung |
Wichtig: Die Zahl in der Bezeichnung einer Storz Kupplung entspricht nicht automatisch dem Schlauchdurchmesser. Für die sichere Bestimmung einer vorhandenen Kupplung sollte deshalb insbesondere der Knaggenabstand gemessen werden.
Storz C Kupplung 52-C – eine der häufigsten Baugrößen
Die Storz C Kupplung mit der Bezeichnung 52-C gehört zu den bekanntesten Größen des Storz-Systems. Sie besitzt einen Knaggenabstand von 66 mm und wird häufig im Zusammenhang mit C-Schläuchen und entsprechenden Schlauchsystemen eingesetzt.
Storz C Kupplungen sind sowohl für klassische Feuerwehranwendungen als auch für industrielle Wasser-, Pumpen- und Versorgungssysteme interessant. Entscheidend ist auch hier, dass nicht allein nach der Bezeichnung „C“ ausgewählt wird, sondern alle Anschlussmaße der konkreten Anwendung geprüft werden.
Storz B Kupplung 75-B
Die Storz B Kupplung 75-B besitzt einen Knaggenabstand von 89 mm. Sie ist größer als die 52-C-Ausführung und wird für entsprechend dimensionierte Schlauch- und Leitungssysteme eingesetzt.
Gerade bei der Auswahl einer neuen Kupplung als Ersatz für eine vorhandene Feuerwehrkupplung empfiehlt es sich, den Knaggenabstand direkt an der alten Kupplung nachzumessen. Liegt dieser bei 89 mm, handelt es sich um die Storz-Größe 75-B.
Storz A Kupplung 110-A
Bei der Storz Kupplung 110-A beträgt der Knaggenabstand 133 mm. Diese größere Bauform wird für entsprechend dimensionierte Schlauchsysteme eingesetzt und ist sowohl als Kupplung mit Schlauchstutzen als auch für feste Anschlüsse interessant.
Auch hier können unterschiedliche Schlauchanschlüsse beziehungsweise Gewinde mit derselben Storz-Baugröße kombiniert werden. Bei der Bestellung sollte deshalb immer die vollständige Abmessung betrachtet werden.
Storz D Kupplung 25-D für kompakte Anschlüsse
Die Storz D Kupplung 25-D gehört zu den kleineren Bauformen unseres Sortiments. Ihr Knaggenabstand beträgt 31 mm. Sie eignet sich für entsprechend kleinere Schlauch- und Anschlussdimensionen.
Damit bietet das Storz-Prinzip nicht nur Lösungen für große Feuerwehr- und Industrieschläuche, sondern kann auch bei kompakteren Leitungssystemen eingesetzt werden.
Storz Kupplung aus Aluminium oder Edelstahl V4A
Bei der Wahl der richtigen Storz Kupplung spielt neben der Größe auch der Werkstoff eine entscheidende Rolle. Im Schellen-Shop stehen je nach Ausführung Kupplungen aus geschmiedetem Aluminium und Edelstahl V4A zur Verfügung.
Storz Kupplung aus Aluminium
Geschmiedetes Aluminium verbindet eine hohe mechanische Belastbarkeit mit vergleichsweise geringem Gewicht. Deshalb werden Aluminium-Storz-Kupplungen in zahlreichen mobilen Schlauchsystemen eingesetzt.
Gegenüber einfachen gegossenen Aluminiumkupplungen bietet die geschmiedete Ausführung eine besonders robuste Konstruktion. Sie eignet sich daher für anspruchsvolle Anwendungen in Industrie, Bau, Landwirtschaft und Feuerwehrtechnik.
Storz Kupplung aus Edelstahl
Eine Storz Kupplung aus Edelstahl V4A ist insbesondere dann interessant, wenn erhöhte Anforderungen an Korrosionsbeständigkeit, Umgebungseinflüsse oder Medienbeständigkeit gestellt werden.
Welche Materialausführung für Ihre Anwendung geeignet ist, hängt jedoch immer von Medium, Temperatur, Betriebsbedingungen und Umgebungsbedingungen ab. Prüfen Sie deshalb die technischen Angaben der jeweiligen Produktvariante.
NBR oder FKM – die passende Dichtung für die Storz Kupplung
Eine Storz-Verbindung besteht nicht nur aus den mechanischen Kupplungshälften. Für eine dichte Verbindung ist auch die verwendete Kupplungsdichtung entscheidend.
In unserem Sortiment stehen je nach Ausführung Storz Kupplungen mit NBR- oder FKM-Dichtungen (Viton) zur Verfügung. Welcher Dichtungswerkstoff benötigt wird, hängt vom eingesetzten Medium sowie von Temperatur und Betriebsbedingungen ab.
Bei Wasseranwendungen ist beispielsweise nicht automatisch dieselbe Dichtung erforderlich wie bei Anwendungen mit Ölen, Kraftstoffen oder anderen chemischen Medien. Vor dem Einsatz sollte deshalb immer die Medienbeständigkeit der jeweiligen Kupplung und Dichtung geprüft werden.
Wie finde ich die richtige Storz Kupplung?
Bei einer vorhandenen Kupplung ist die sicherste Vorgehensweise, zuerst den Knaggenabstand zu bestimmen. Anschließend werden Anschlussart, Schlauchgröße beziehungsweise Gewinde, Werkstoff und Dichtung ausgewählt.
- Knaggenabstand messen: Er bestimmt die Storz-Baugröße, beispielsweise 31 mm für 25-D oder 66 mm für 52-C.
- Anschlussart bestimmen: Wird ein Schlauchstutzen oder eine Festkupplung mit Gewinde benötigt?
- Schlauch- oder Gewindegröße prüfen: Der Anschluss muss zur vorhandenen Leitung beziehungsweise Armatur passen.
- Werkstoff auswählen: Aluminium und Edelstahl V4A bieten unterschiedliche Eigenschaften.
- Dichtungswerkstoff beachten: NBR oder FKM müssen für Medium und Einsatzbedingungen geeignet sein.
Mit den Filtermöglichkeiten der Kategorie können Sie das Sortiment gezielt nach Außengewinde, Material, Schlauchanschluss und Dichtung eingrenzen.
Wo werden Storz Kupplungen eingesetzt?
Der Begriff Feuerwehrkupplung beschreibt zwar den bekanntesten Einsatzbereich, das Storz-System ist jedoch wesentlich vielseitiger. Überall dort, wo größere Schlauchleitungen schnell verbunden und wieder getrennt werden müssen, kann eine Storz Kupplung eine geeignete Lösung darstellen.
Typische Anwendungen finden sich unter anderem bei Feuerwehr und Katastrophenschutz, in Industrieanlagen, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt sowie bei Pumpen-, Wasser- und Versorgungssystemen.
Die konkrete Eignung einer Kupplung muss dabei stets anhand von Medium, Druck, Temperatur, Anschlussmaßen und Material geprüft werden.
Storz Kupplung gegen unbeabsichtigtes Lösen sichern
Bei Anwendungen, bei denen eine zusätzliche Sicherung der Verbindung erforderlich ist, können spezielle Sicherungsschellen für Storz Kupplungen eingesetzt werden.
Sie sichern die gekuppelte Verbindung zusätzlich gegen unbeabsichtigtes Verdrehen beziehungsweise Lösen. Im Schellen-Shop finden Sie passende Sicherungslösungen unter anderem für die Storz-Größen 52-C, 75-B und 110-A.
Storz Kupplung kaufen – worauf sollte ich achten?
Wenn Sie eine Storz Kupplung kaufen, sollte die Auswahl nicht ausschließlich anhand der Schlauchgröße erfolgen. Besonders bei vorhandenen Systemen ist es sinnvoll, zunächst die bestehende Kupplung exakt zu vermessen.
Für die richtige Auswahl benötigen Sie vor allem Storz-Größe beziehungsweise Knaggenabstand, Anschlussart, Schlauchanschluss oder Gewinde sowie den passenden Werkstoff und Dichtungstyp.
Im Schellen-Shop können Sie Storz Kupplungen über die technischen Filter gezielt auswählen. Von der kompakten Storz D Kupplung über die häufig verwendete Storz C Kupplung und Storz B Kupplung bis zur großen Storz A Kupplung stehen verschiedene Baugrößen und Anschlussvarianten zur Verfügung.
Weitere technische Hintergründe zur Auswahl und Funktionsweise finden Sie außerdem in unserem Ratgeber zu Storz Kupplungen.
Storz Kupplungen und Feuerwehrkupplungen online bestellen
Ob als Ersatz für eine vorhandene Feuerwehrkupplung, für eine neue Schlauchleitung oder zur Anbindung eines Schlauches an eine Armatur: Bei Schellen-Shop finden Sie Storz Kupplungen für professionelle und private Anwendungen.
Wählen Sie die gewünschte Kupplung anhand von Knaggenabstand, Schlauchanschluss, Gewinde, Werkstoff und Dichtung aus. Viele technische Varianten ermöglichen eine gezielte Anpassung an bestehende Schlauch- und Leitungssysteme. Bei Unsicherheiten zur richtigen Größe oder Werkstoffauswahl unterstützen wir Sie gerne bei der Auswahl der passenden Storz-Kupplung.
Häufige Fragen zur Storz Kupplung
Was ist eine Storz Kupplung?
Eine Storz Kupplung ist eine symmetrische Schlauchkupplung, bei der zwei Kupplungshälften gleicher Baugröße durch ihre Knaggen miteinander verbunden und durch eine Drehbewegung verriegelt werden. Das System ist insbesondere als Feuerwehrkupplung bekannt.
Wie finde ich heraus, welche Storz Kupplung ich habe?
Am einfachsten bestimmen Sie die Baugröße über den Knaggenabstand. 31 mm entsprechen Storz 25-D, 66 mm Storz 52-C, 89 mm Storz 75-B und 133 mm Storz 110-A.
Was bedeutet Storz 52-C?
52-C bezeichnet eine gebräuchliche Storz-Baugröße. Eine Storz 52-C Kupplung besitzt einen Knaggenabstand von 66 mm. Zusätzlich muss bei der Auswahl der jeweilige Schlauch- oder Gewindeanschluss berücksichtigt werden.
Was ist der Unterschied zwischen Storz B und Storz C?
Der wesentliche Unterschied liegt in der Baugröße. Eine Storz 52-C Kupplung besitzt einen Knaggenabstand von 66 mm, während eine Storz 75-B Kupplung einen Knaggenabstand von 89 mm aufweist. Beide Größen sind deshalb nicht direkt miteinander kuppelbar.
Sind alle Storz Kupplungen miteinander kompatibel?
Storz Kupplungen mit gleichem Knaggenabstand beziehungsweise derselben Kupplungsgröße sind grundsätzlich miteinander kompatibel. Unterschiedliche Storz-Baugrößen können nicht direkt miteinander verbunden werden und benötigen gegebenenfalls ein entsprechendes Übergangsstück.
Welche Storz Kupplung hat 66 mm Knaggenabstand?
Ein Knaggenabstand von 66 mm entspricht der Storz-Größe 52-C beziehungsweise der sogenannten Storz C Kupplung.
Welche Storz Kupplung hat 89 mm Knaggenabstand?
Ein Knaggenabstand von 89 mm entspricht der Storz-Größe 75-B beziehungsweise der Storz B Kupplung.
Gibt es Storz Kupplungen aus Edelstahl?
Ja. Neben Kupplungen aus geschmiedetem Aluminium sind im Schellen-Shop auch ausgewählte Storz Kupplungen aus Edelstahl V4A erhältlich. Welche Ausführung geeignet ist, hängt von den jeweiligen Betriebsbedingungen und dem eingesetzten Medium ab.
Wo werden Storz Kupplungen eingesetzt?
Storz Kupplungen werden unter anderem bei Feuerwehr und Katastrophenschutz sowie in Industrie, Landwirtschaft, Bauindustrie, Schifffahrt, Raffinerien und unterschiedlichen Pumpen- und Versorgungssystemen eingesetzt.
