CPC SMC Schnellkupplungen – kompakte Alternative zu Luer-Verbindungen
Die CPC SMC-Serie umfasst besonders kompakte Schnellkupplungen für kleine Schlauchquerschnitte und technische Fluid- oder Gasleitungen. Die SMC Kupplungen arbeiten mit einer Bajonett- beziehungsweise Twist-to-Connect-Verriegelung und stellen eine sichere, wiederholt trennbare Alternative zu klassischen Luer-Verbindungen dar.
Im Schellen-Shop finden Sie CPC SMC Schnellkupplungen als komplette Kupplung sowie als einzelne Stecker und Kupplungsseiten. Je nach Ausführung stehen Schlauchanschlüsse von 1,6 bis 5,0 mm, Varianten mit 1/8" NPT-Außengewinde sowie Ausführungen mit oder ohne Absperrventil zur Verfügung.

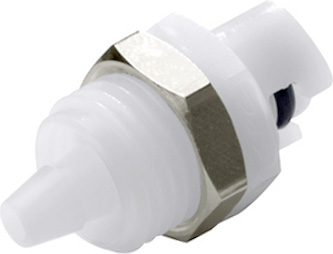

SMMPM02 - CPC Kupplung Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker 3,2 mm Schlauchanschluss Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung Stecker: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

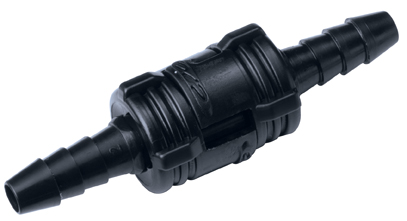

SMC02MBLK - komplette Kupplung 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC SMC02MBLK – komplette SMC-Kupplung für 3,2 mm Schlauch Die CPC SMC02MBLK ist eine komplette Inline-Kupplung der SMC-Serie von Colder Products für Schläuche mit 3,2 mm Innendurchmesser (1/8″). Das Kupplungsset ist mit Schlauchtüllen ausgestattet und kommt ohne Absperrventil zum Einsatz. Durch ihre kompakte Bauform eignet sich die CPC SMC Kupplung besonders für Anwendungen im Geräte- und Apparatebau, in der Fluidtechnik sowie für Labor-, Analyse- und andere technische Systeme mit kleinen Schlauchdurchmessern. SMC02MBLK mit sicherer Bajonettverriegelung Die CPC SMC-Serie verwendet eine Bajonettverriegelung, mit der sich die Verbindung schnell und zuverlässig herstellen und wieder lösen lässt. Der angeschlossene Schlauch kann sich innerhalb der Verbindung frei drehen. Dadurch wird die Gefahr reduziert, dass sich Schläuche beim Bewegen der angeschlossenen Komponenten verdrehen oder knicken. Die SMC02MBLK ist eine schwarze Ausführung aus Acetal und verfügt über eine Buna-N-Dichtung. Beide Seiten besitzen einen Schlauchanschluss für Schläuche mit 3,2 mm Innendurchmesser. Technische Merkmale der CPC SMC02MBLK Hersteller: CPC – Colder Products Company Serie: SMC Ausführung: komplette Inline-Kupplung / Kupplungsset Schlauchanschluss: 3,2 mm ID (1/8″) Ventilausführung: ohne Absperrventil Werkstoff: Acetal Farbe: Schwarz (Molded Black) Dichtung: Buna-N Verriegelung: Bajonettverschluss Kompakte CPC Schnellkupplung für kleine Schlauchdurchmesser Mit ihrem Schlauchanschluss für 3,2-mm-Schläuche ist die SMC02MBLK insbesondere für kompakte Fluidleitungen geeignet. Die komplette Kupplung ermöglicht das schnelle Trennen und Wiederverbinden einer Schlauchleitung, ohne dass dafür zusätzliche Verbindungselemente gelöst werden müssen. Weitere Bauformen und Anschlussgrößen finden Sie in unserer CPC SMC-Serie. Einen Überblick über weitere Baureihen erhalten Sie unter CPC Schnellkupplungen sowie auf unserer CPC Colder Products Herstellerseite. CPC SMC02MBLK online kaufen Bestellen Sie die CPC SMC02MBLK Schnellkupplung für 3,2 mm Schlauch direkt im Schellen-Shop. Wir bieten CPC Verbindungstechnik für Industrie, Gerätebau, Fluidtechnik und technische Einzelanwendungen – auch in kleinen Mengen und mit persönlicher Beratung bei der Auswahl der passenden Kupplung.
SMFPMD02 - Kupplung 3,2 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
CPC Kupplung mit 3,2 mm Schlauchanschluss mit Absperrventil Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

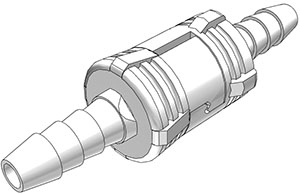

SMC02 - komplette Kupplung 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung mit 3,2 mm Schlauchanschluss ohne AbsperrungDie SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile von CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
SMPT02 - Kupplung 1/8" NPT Außengewinde, ohne Absperrventil
CPC Kupplung mit 1/8" NPT Außengewinde Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile von CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

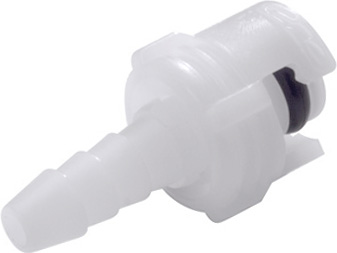

SMM02 - Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 3,2 mm Schlauchanschluss Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Dieser CPC Kupplung Stecker mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung Stecker: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
SMMM5MBLK - CPC Kupplung Stecker 5,0 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 5,0 mm Schlauchanschluss Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

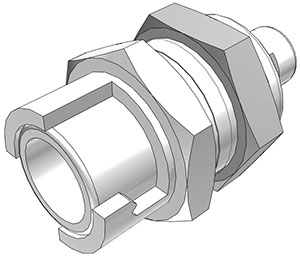

SMFPMD01 - Kupplung 1,6 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
CPC Kupplung mit 1,6 mm Schlauchanschluss mit Absperrventil Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

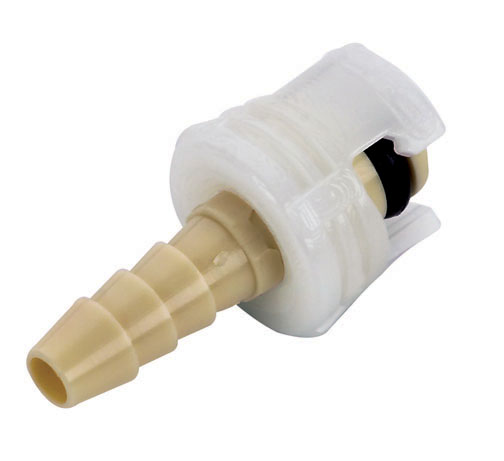

SMM0212 - Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 3,2 mm Schlauchanschluss Der SMC CPC Kupplung Stecker ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Stecker Kupplung mit Bajonettverriegelung ist eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung Stecker: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

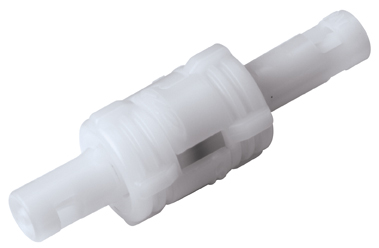

SMCD01 - komplette Kupplung 1,6 mm Schlauchanschluss, mit Absperrung, Buna-N Dichtung
CPC Kupplung mit 1,6 mm Schlauchanschluss und Absperrung Auf Anfrage auch in nachträglich geschwärztem Acetal erhältlich! Die SMCD01 CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Kupplung mit 1,6 mm Schlauchanschluss und Absperrung hat eine Bajonettverriegelung und ist eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche der CPC Kupplung sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

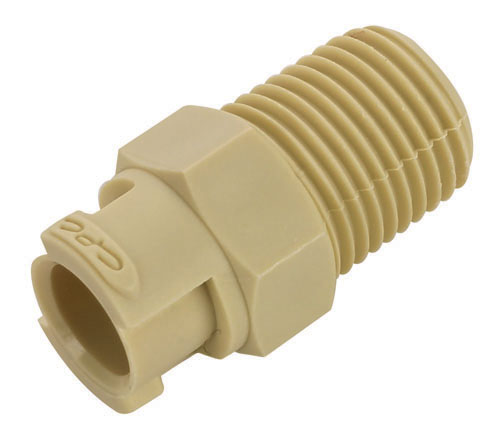

SMPT0212 - Kupplung 1/8" NPT Außengewinde, ohne Absperrventil, EPDM-Dichtung
CPC Kupplung mit 1/8" NPT Außengewinde und EPDM-Dichtung Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der an der CPC Kupplung angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
SMF0112 - Kupplung 1,6 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 1,6 mm Schlauchanschluss Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese hochwertige CPC Kupplung mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

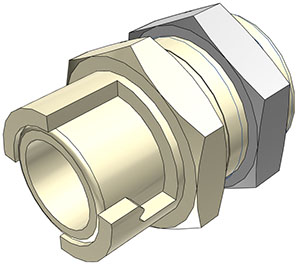

SMFPM0212 - Kupplung 3,2 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 3,2 mm Schlauchanschluss Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Kupplung mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

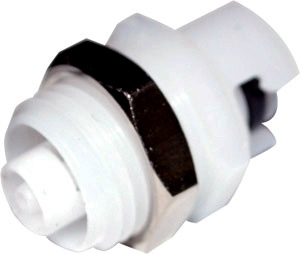

SMMPM01 - CPC Stecker 1,6 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil, Buna-N
CPC Stecker 1,6 mm Schlauchanschluss Der Stecker SMMPM01 mit einem Schlauchanschluss für 1,6 mm Innendurchmesser. Der SMMPM01 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Sie können diesen Stecker mit allen Kupplungen der SMC-Serie kombinieren.

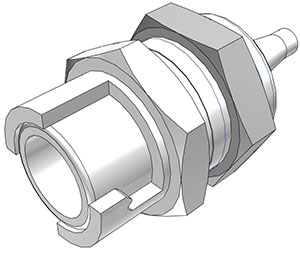

SMFPMM3 - Kupplung 3,0 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 3,0 mm Schlauchanschluss ohne Absperrventil Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

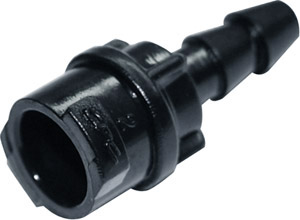

SMF10297MBLK - Einwegkupplung 3,2 mm Schlauchanschluss, ohne Absperrventil, schwarz
Einwegkupplung mit 3,2 mm Schlauchanschluss ohne Absperrung Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile von CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

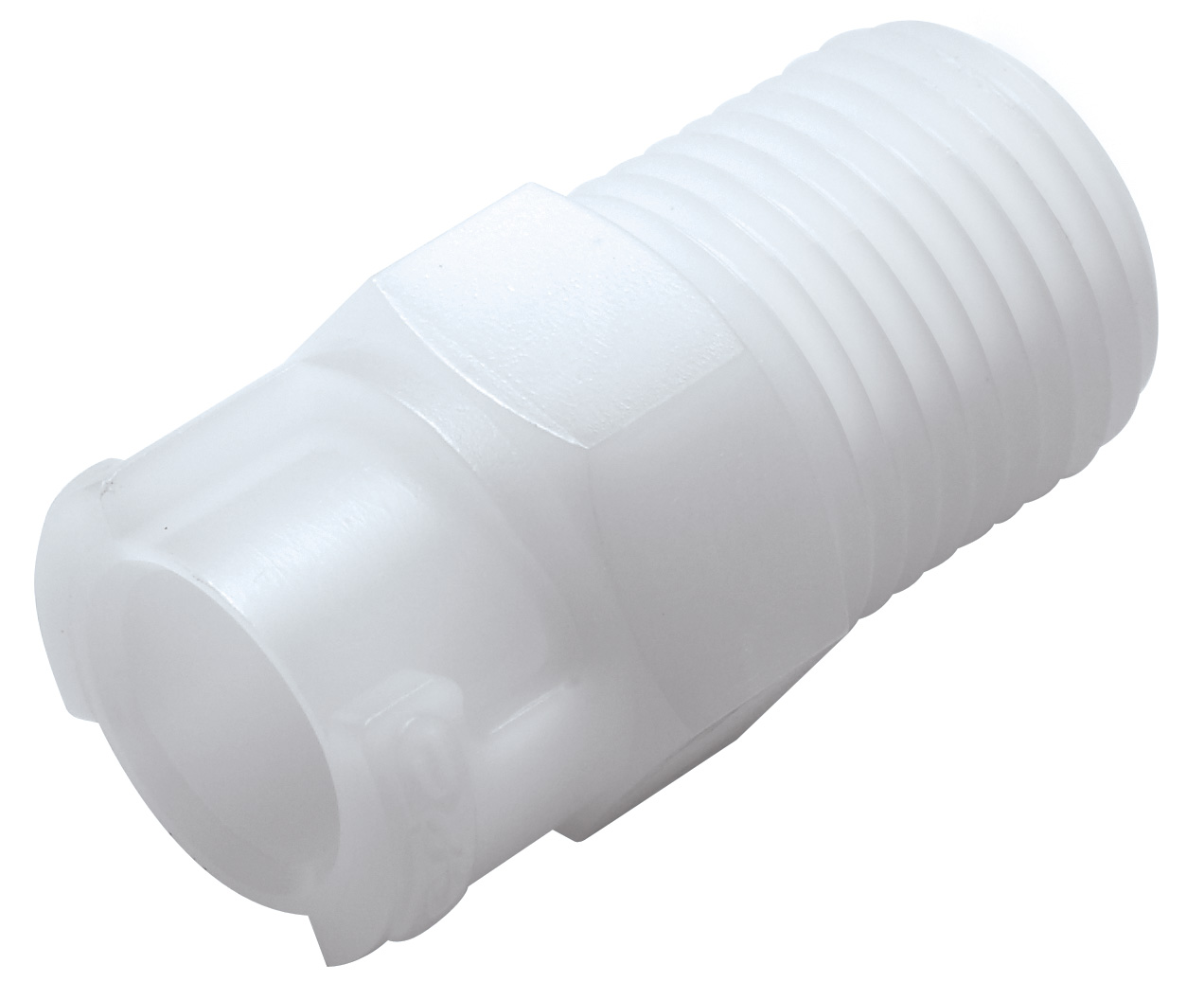

SMPTD02 - Kupplung 1/8" NPT Außengewinde, mit Absperrventil, Buna-N Dichtung
CPC Kupplung mit 1/8" NPT Außengewinde mit Absperrventil und Buna-N Dichtung Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

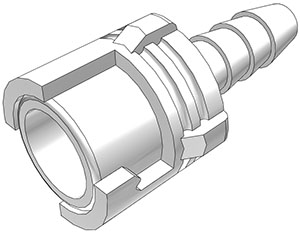

SMFD02 - Kupplung 3,2 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
CPC Kupplung mit 3,2 mm Schlauchanschluss mit Absperrventil Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

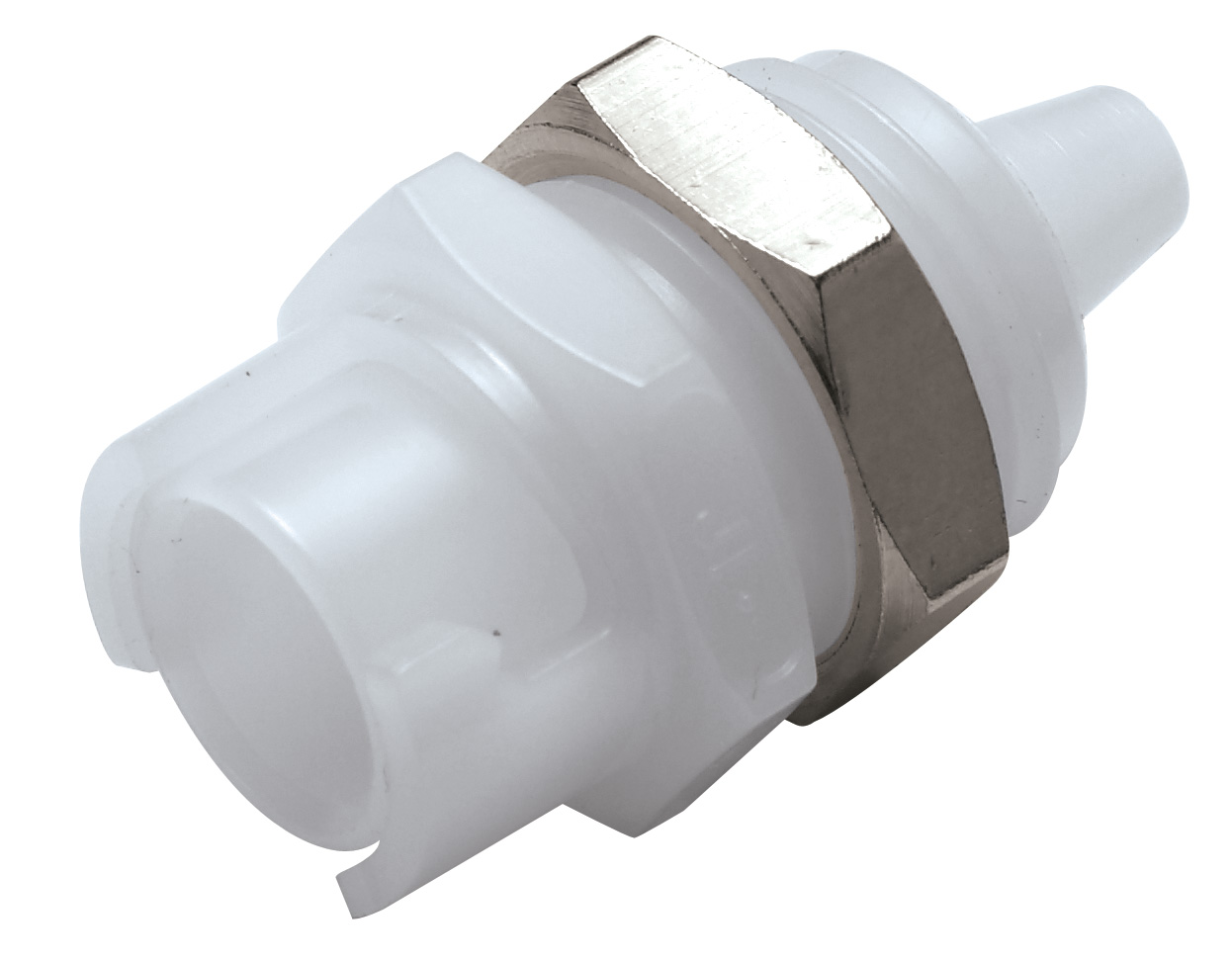

SMFPM02 - Kupplung 3,2 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 3,2 mm Schlauchanschluss ohne Absperrventil Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

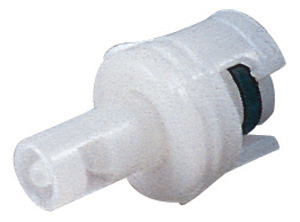

SMM01 - CPC Kupplung Stecker 1,6 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 1,6 mm Schlauchanschluss Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

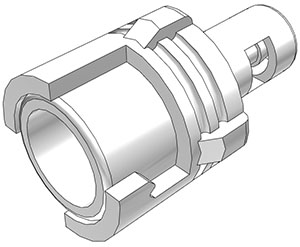

SMF01 - Kupplung 1,6 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 1,6 mm Schlauchanschluss, ohne Absperrventil Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
SMMPM0212 - CPC Kupplung Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 3,2 mm Schlauchanschluss Die SMC ist der kleinste von Colder hergestellte Kupplungstyp. Diese Kupplungen mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
2850800 / SMF1M597 - Kupplung 5,0 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 5,0 mm Schlauchanschluss Die SMC CPC Kupplung ist der kleinste von Colder hergestellte Kupplungstyp. Diese CPC Kupplung mit Bajonettverriegelung sind eine zuverlässige und sichere Alternative zu Luer-Verbindungen. Der angeschlossene Schlauch kann frei rotieren. Dies verhindert sowohl ein unbeabsichtigtes Lösen der Verbindung wie auch das Knicken und Verdrehen der Schläuche. Mögliche Anwendungsbereiche sind Tintenstrahldrucker, Blutdruckmanschetten, Kühlanzüge, Gaschromatographen, Fotoentwickler und Teilchenzähler. Vorteile der CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert

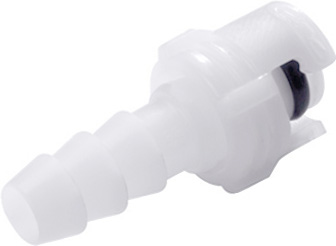

SMMM5 - CPC Kupplung Stecker 5,0 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 5,0 mm Schlauchanschluss Der Stecker SMMM5 mit einem Schlauchanschluss für 5,0 mm Innendurchmesser. Der SMMM5 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus BUNA-N. Sie können diesen Stecker mit allen Kupplungen der SMC- Serie kombinieren.
- SMC-Serie als Alternative zu Luer-Verbindungen
- Schlauchanschlüsse von 1,6 bis 5 mm
- Betriebsdruck & Betriebstemperatur
- Acetal, Polypropylen, ABS & weitere Werkstoffe
- Mit oder ohne Absperrventil?
- Buna-N oder EPDM
- Typische Anwendungen der SMC-Serie
- Häufige Fragen zur CPC SMC-Serie
Kompakte Schnellkupplung mit Bajonettverschluss
Die SMC-Serie gehört zu den kleinsten Kupplungsbaureihen von CPC – Colder Products. Die kompakte Bauform eignet sich besonders für Systeme, in denen wenig Einbauraum zur Verfügung steht und kleine Schlauchdurchmesser schnell verbunden und wieder getrennt werden sollen.
Statt eines klassischen Luer-Anschlusses verwendet die SMC-Serie einen Bajonettverschluss. Durch die definierte Verriegelung wird die Verbindung mechanisch gesichert. Der angeschlossene Schlauch kann sich innerhalb der gekuppelten Verbindung frei drehen.
Dadurch ergeben sich insbesondere folgende Vorteile:
- schnelles Verbinden und Trennen von Baugruppen
- kompakte Abmessungen für kleine Schlauchleitungen
- definierte Bajonettverriegelung
- freie Rotation der angeschlossenen Leitung
- geringeres Risiko von verdrehten oder geknickten Schläuchen
- Varianten mit und ohne Absperrventil
- verschiedene Schlauch-, Platten- und Gewindeanschlüsse
SMC Schnellkupplungen für 1,6 bis 5 mm Schlauch
Die CPC SMC-Serie wurde insbesondere für kleine Leitungsquerschnitte entwickelt. Im Schellen-Shop finden Sie je nach Ausführung Schlauchanschlüsse mit:
- 1,6 mm Schlauchanschluss
- 3,0 mm Schlauchanschluss
- 3,2 mm / 1/8" Schlauchanschluss
- 5,0 mm Schlauchanschluss
Bei den Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches maßgeblich. Prüfen Sie deshalb vor der Bestellung die tatsächliche Schlauchabmessung und die Anschlussgröße des jeweiligen Artikels.
Ein besonders häufiger Anschluss innerhalb der Serie ist die 3,2-mm-Schnellkupplung. Hier stehen komplette Kupplungssets sowie einzelne Stecker und Kupplungen mit unterschiedlichen Ventil- und Materialausführungen zur Verfügung.
SMC Schnellkupplungen mit 1/8" NPT-Gewinde
Neben Schlauchtüllen finden Sie innerhalb der SMC-Serie auch Kupplungen mit 1/8"-NPT-Außengewinde. Damit kann das CPC Schnellkupplungssystem direkt mit einer entsprechenden Gewindebohrung beziehungsweise einem passenden Bauteil verbunden werden.
NPT ist ein konisches Rohrgewinde. Bei der Auswahl und Montage müssen deshalb Gewindenorm, Gegenstück und die für die Anwendung vorgesehene Abdichtung berücksichtigt werden.
Betriebsdruck und Betriebstemperatur der CPC SMC-Serie
Für die Auswahl einer Schnellkupplung müssen neben Anschlussgröße und Werkstoff insbesondere Druck und Temperatur der Anwendung berücksichtigt werden.
Betriebsdruck: Vakuum bis 6,9 bar (100 psi)
Betriebstemperatur je Werkstoff:
- Acetal: -40 °C bis +82 °C
- Messing, verchromt: -40 °C bis +82 °C
- Polypropylen (PP): 0 °C bis +82 °C
- ABS: -40 °C bis +71 °C
Die genannten Werte beschreiben den Betriebsbereich der entsprechenden SMC-Ausführungen. Für die konkrete Anwendung müssen zusätzlich Medium, Dichtungswerkstoff, Anschlussart und Umgebungsbedingungen berücksichtigt werden. Maßgeblich sind immer die technischen Daten der ausgewählten Einzelkomponente.
Acetal, Polypropylen, ABS und verchromtes Messing
Die CPC SMC-Serie ist je nach Ausführung in unterschiedlichen Werkstoffen erhältlich. Dadurch kann die Kupplung passend zu Anwendung, Medium und Betriebsbedingungen ausgewählt werden.
SMC Kupplungen aus Acetal
Acetal wird besonders häufig innerhalb der SMC-Serie eingesetzt. Der technische Kunststoff bietet eine gute Kombination aus Formstabilität, mechanischen Eigenschaften und geringem Gewicht. Im Schellen-Shop finden Sie Acetal-Ausführungen beispielsweise in Naturweiß oder Schwarz.
SMC Kupplungen aus Polypropylen
Polypropylen ist korrosionsfrei und wird für unterschiedliche Fluidanwendungen eingesetzt. Bei PP-Ausführungen ist der spezifische Temperaturbereich von 0 °C bis +82 °C zu berücksichtigen.
SMC Kupplungen aus ABS
Auch ABS kommt innerhalb der SMC-Produktfamilie zum Einsatz. Für entsprechende Ausführungen gilt ein Betriebstemperaturbereich von -40 °C bis +71 °C.
Verchromtes Messing
Für ausgewählte Varianten der SMC-Serie sind außerdem metallische Hauptkomponenten aus verchromtem Messing verfügbar. Diese Ausführungen decken einen Temperaturbereich von -40 °C bis +82 °C ab.
SMC Kupplung mit oder ohne Absperrventil?
Die CPC SMC-Serie umfasst sowohl nicht absperrende als auch absperrende Schnellkupplungen.
Ohne Absperrventil
Bei einer nicht absperrenden Ausführung bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Variante ist besonders einfach aufgebaut und eignet sich für Systeme, bei denen eine automatische Absperrung beim Entkuppeln nicht erforderlich ist.
Mit Absperrventil
Bei einer Kupplung mit integriertem Ventil wird der Durchfluss beim Trennen auf der entsprechenden Seite geschlossen. Dies kann beispielsweise bei Wartungsarbeiten oder beim schnellen Austausch von Baugruppen von Vorteil sein.
Ob eine absperrende oder nicht absperrende Variante benötigt wird, sollte anhand der konkreten Fluidanwendung entschieden werden.
Buna-N oder EPDM – passende Dichtung auswählen
Je nach Werkstoff und Produktausführung stehen innerhalb der SMC-Serie unterschiedliche Dichtungsmaterialien zur Verfügung.
Im Schellen-Shop finden Sie unter anderem:
- Buna-N / NBR
- EPDM
Der Dichtungswerkstoff muss zum verwendeten Medium sowie zu Temperatur und weiteren Betriebsbedingungen passen. Die Medienverträglichkeit sollte deshalb für die jeweilige Anwendung separat geprüft werden.
Komplette SMC Kupplung oder einzelne Komponenten?
Je nach Aufbau können Sie eine komplette CPC SMC Schnellkupplung oder einzelne Komponenten auswählen.
Zum Sortiment gehören unter anderem:
- komplette Inline-Kupplungen
- einzelne Kupplungsseiten
- einzelne Stecker
- Ausführungen zur Plattenmontage
- Schlauchtüllen
- 1/8"-NPT-Gewindeanschlüsse
- Varianten mit und ohne Absperrventil
Wenn eine vorhandene SMC Verbindung nur teilweise ersetzt wird, sollten Serie, Kupplungsgröße, Anschluss und Ventilausführung vor der Bestellung abgeglichen werden.
Typische Anwendungen für CPC SMC Schnellkupplungen
Durch die kompakte Bauform eignet sich die SMC-Serie insbesondere für Geräte und Systeme mit kleinen Fluid- oder Gasleitungen.
Typische Anwendungen sind beispielsweise:
- Geräte- und Apparatebau
- Labor- und Analysetechnik
- Fluidtechnik
- Gaschromatographie
- Tintenstrahldrucker
- Blutdruckmanschetten
- Kühlbekleidung und Kühlanzüge
- Fotoentwicklungsgeräte
- Teilchenzähler
- Mess-, Prüf- und Dosiertechnik
- OEM-Geräte mit kleinen Schlauchquerschnitten
Für die konkrete Anwendung müssen Werkstoff, Dichtung, Druck, Temperatur und Medienverträglichkeit der jeweiligen SMC-Ausführung berücksichtigt werden.
SMC-Serie oder andere CPC Schnellkupplung?
Die SMC-Serie ist besonders für kleine Schlauchquerschnitte und kompakte Einbausituationen geeignet. Werden größere Schlauchdurchmesser oder höhere Durchflussmengen benötigt, können andere CPC Baureihen die passendere Lösung sein.
Weitere Schnellkupplungen finden Sie beispielsweise hier:
- CPC Kupplungen & Schnellkupplungen im Überblick
- CPC PMC-Serie
- CPC NS1-Serie
- CPC FitQuik® Luer-Verbinder
- CPC Colder Products
Viele CPC SMC Komponenten sind im Schellen-Shop auch in kleinen Stückzahlen erhältlich. Bei Fragen zu Schlauchanschluss, Werkstoff, Dichtung, Druckbereich oder Ventilausführung unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC SMC-Serie
Was ist die CPC SMC-Serie?
Die SMC-Serie ist eine besonders kompakte Schnellkupplungsbaureihe von CPC – Colder Products für kleine Schlauch- und Fluidleitungen. Sie verwendet eine Bajonettverriegelung und ist als Alternative zu klassischen Luer-Verbindungen konzipiert.
Welche Schlauchgrößen gibt es bei der SMC-Serie?
Im Schellen-Shop finden Sie je nach Ausführung SMC Komponenten mit Schlauchanschlüssen von 1,6, 3,0, 3,2 und 5,0 mm.
Wie hoch ist der Betriebsdruck der CPC SMC-Serie?
Der Betriebsdruck reicht von Vakuum bis 6,9 bar beziehungsweise 100 psi. Die konkrete Eignung muss zusätzlich anhand der ausgewählten Ausführung und der jeweiligen Betriebsbedingungen geprüft werden.
Welche Betriebstemperatur ist bei SMC Kupplungen zulässig?
Acetal und verchromtes Messing sind für -40 °C bis +82 °C angegeben. Für Polypropylen gilt 0 °C bis +82 °C und für ABS -40 °C bis +71 °C.
Gibt es die SMC-Serie mit Absperrventil?
Ja. Die Serie umfasst Ausführungen mit und ohne Absperrventil. Bei einer absperrenden Kupplung wird der Durchfluss beim Trennen auf der entsprechenden Kupplungsseite geschlossen.
Welche Dichtungen gibt es für SMC Schnellkupplungen?
Je nach Produktausführung finden Sie unter anderem Buna-N- und EPDM-Dichtungen. Der geeignete Dichtungswerkstoff richtet sich nach Medium, Temperatur und Betriebsbedingungen.
Ist die SMC-Serie eine Luer-Verbindung?
Nein. Die SMC-Serie ist ein eigenes CPC Schnellkupplungssystem mit Bajonettverriegelung. Sie wurde als sichere, wiederholt trennbare Alternative zu Luer-Verbindungen für kleine Leitungsquerschnitte entwickelt.
Kann sich der Schlauch bei einer SMC Kupplung drehen?
Ja. Die Konstruktion ermöglicht eine freie Rotation der angeschlossenen Leitung innerhalb der gekuppelten Verbindung. Dadurch kann das Verdrehen und Knicken kleiner Schläuche reduziert werden.
Gibt es die CPC SMC-Serie mit Gewinde?
Ja. Neben Schlauchtüllen sind ausgewählte SMC Kupplungen mit 1/8"-NPT-Außengewinde erhältlich.
