STAUFF Doppel-Baureihe

Tragschiene nach DIN 3015 Tragschiene für Stauff-Schellen der Standard- und Doppel-Baureihe nach DIN 3015. passende Baugrößen für die Tragschiene der Standard- und Doppelbaureihe:   Abmessung passende Baugrößen der Standard-Baureihe passende Baugrößen der Doppel-Baureihe TS 11 1, 1A, 2 1D, 2D TS 14 3, 4, 5 2D, 3D, 4D TS 30 6, 7, 8 4D, 5D     Bezeichnung B1 (mm) B2 (mm) S (mm) H (mm) TS 28 x 11 28 11 2 11 TS 28 x 14 28 11 2 14 TS 28 x 30 28 11 2 30

STAUFF Doppelschelle PA | Gerippte Innenfläche | DIN 3015-3 Befestigen Sie zwei parallel laufende Rohrleitungen, Schläuche oder Kabel sicher, effizient und platzsparend. Die original STAUFF Doppelschelle der Doppel-Baureihe ist die professionelle Lösung für die zuverlässige Leitungsverlegung. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Mobil- und Industriehydraulik, im Anlagenbau sowie für vielseitige B2C-Installationsprojekte fernab der reinen Hydraulik. Hochleistungs-Polyamid (PA) für extreme Einsatzbedingungen Die Klemmbackenpaare bestehen aus zwei identischen Schellenhälften und werden aus hochwertigem Polyamid (PA) gefertigt. Dieser Premium-Kunststoff ist extrem widerstandsfähig gegen Witterungseinflüsse, aggressive UV-Strahlung und zahlreiche Chemikalien. Ein entscheidender Sicherheitsvorteil: Das Material ist flammhemmend und erfüllt anspruchsvolle Brandschutz-Vorgaben, was den Einsatz in sicherheitskritischen Umgebungen problemlos ermöglicht. Gerippte Innenfläche zur Vibrations- und Geräuschdämpfung Die Profilierung macht den Unterschied: Die gerippte Ausführung der Innenfläche sorgt in Kombination mit der systembedingten Vorspannung der Schellenhälften für einen extrem festen und materialschonenden Halt. Systembedingte Stöße und Vibrationen werden effektiv absorbiert, was die Geräuschentwicklung spürbar reduziert und die Lebensdauer Ihrer gesamten Leitungsarchitektur erhöht. Technische Daten im Überblick Hersteller: STAUFF Norm: Doppel-Baureihe gemäß DIN 3015, Teil 3 Bauform: Klemmbackenpaar (zwei identische Hälften) mit Vorspannung Profil: Gerippte Innenfläche Werkstoff: Polyamid (PA) Eigenschaften: Vibrationsdämpfend, geräuschreduzierend, flammhemmend, UV-, witterungs- und chemikalienbeständig Anwendung: Befestigung von Rohren, Schläuchen und Kabeln Verfügbare Leitungsdurchmesser (Außendurchmesser in mm) Wählen Sie die passgenaue Größe für Ihre Leitungen aus einem breiten Spektrum an Durchmessern: 6 / 8 / 9,5 / 10 / 12 / 12,7 / 13,5 / 14 / 15 / 16 17,2 / 18 / 19 / 20 / 21,3 / 22 / 25,4 / 26,9 / 28 30 / 32 / 33,7 / 35 / 38 / 40 / 42 Passende Schrauben für die Doppelschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60

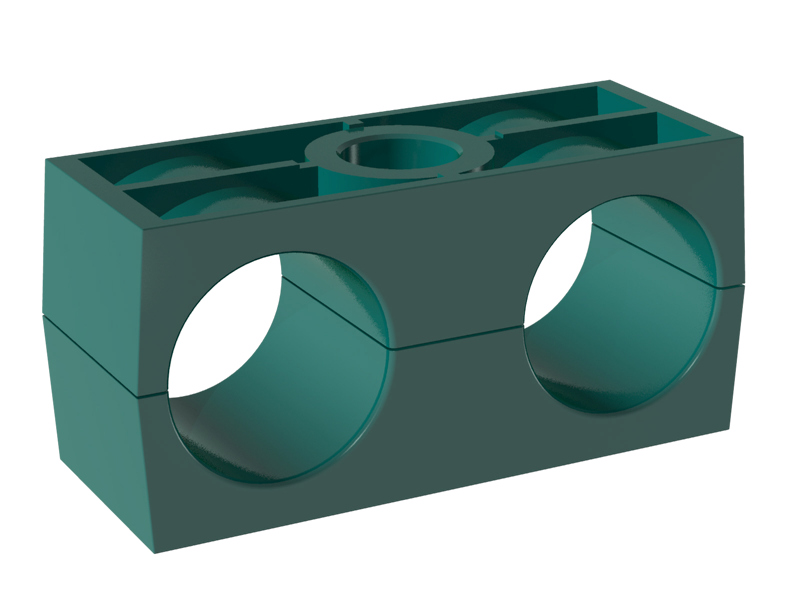

STAUFF Doppelschelle Die STAUFF Doppelschelle der Doppel-Baureihe wurde aus Polypropylen (PP) gefertigt und erfüllt den Standard nach nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelschelle ist zwischen 6 mm und 42 mm in Abstufungen wählbar. Passende Schrauben für die Doppelschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60

STAUFF Doppelrohrschelle mit glatter Innenfläche Die STAUFF Doppelrohrschelle nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelrohrschelle kann zwischen 6 mm und 43 mm in Abstufunngen gewählt werden. Die Innenfläche der der STAUFF Doppelrohrschelle ist glatt. Passende Schrauben für die STAUFF Doppelrohrschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60

STAUFF Deckplatte GD für Rohrschellen STAUFF Deckplatte für Rohrschellen der Doppel-Baureihe nach DIN 3015. Die Baugrößen der Deckplatte für Rohrschellen kann zwischen 1D und 5D gewählt werden. Das Material ist je nach Baugröße zwischen verzinkten Stahl und Edelstahl auswählbar.

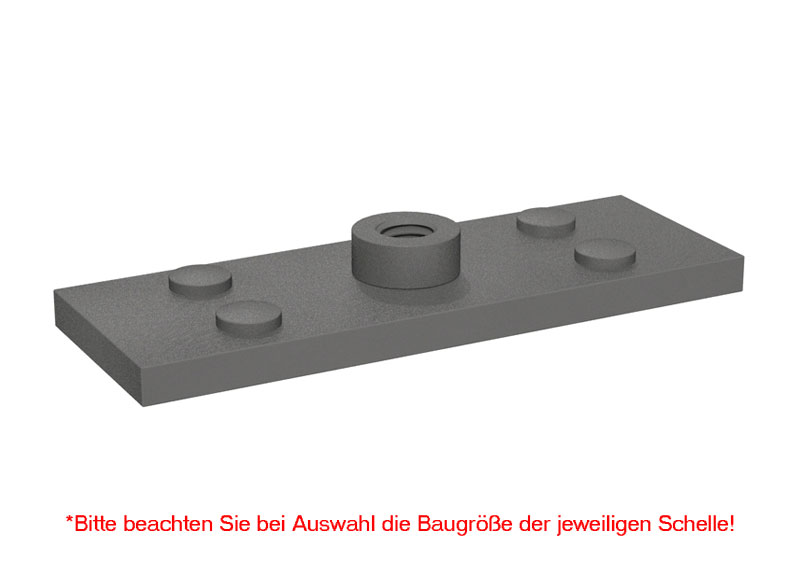

Schweißplatte für Doppelrohrschelle Die Schweißplatte für die Doppelrohrschelle für Stauff Rohrschellen der Doppel-Baureihe erfüllt den Standard der DIN 3015. Die Schweißplatte für die Doppelrohrschelle ist aus phosphatiertem Stahl, verzinktem Stahl, Edelstahl V2A (1.4301) oder Edelstahl V4A (1.4571) gefertigt.

STAUFF Aufbauschraube nach DIN 3015 STAUFF Aufbauschraube nach DIN 3015 AF für Doppel-Baureihe zur Verwendung mit Sicherungsplatte SIV oder SI. Die Aufbauschraube ist für die Baugröße 2D bis 5D geeignet.

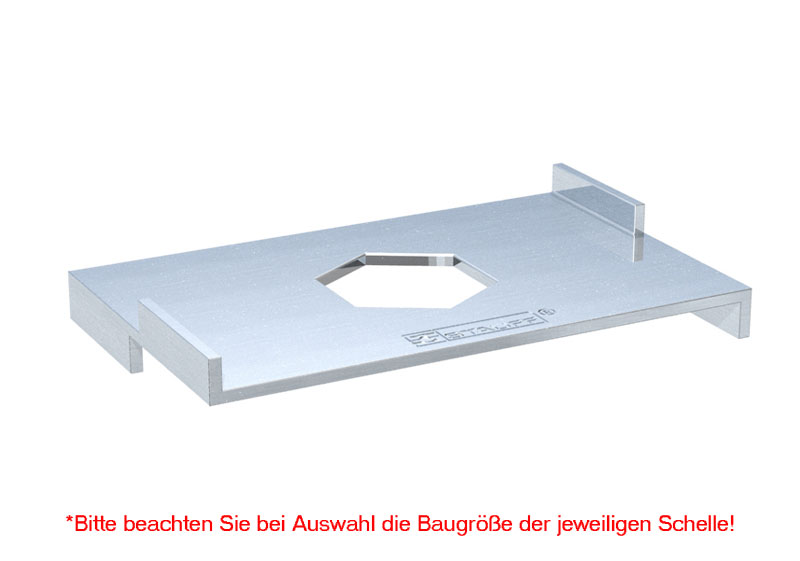

STAUFF Sicherungsplatte STAUFF Sicherungsplatte SIV für Doppel-Baureihe zur Verwendung mit Aufbauschrauben AF. Die SIV verhindert selbstständiges Lösen der Aufbauschrauben und Verdrehen des oberen Schellenkörpers.

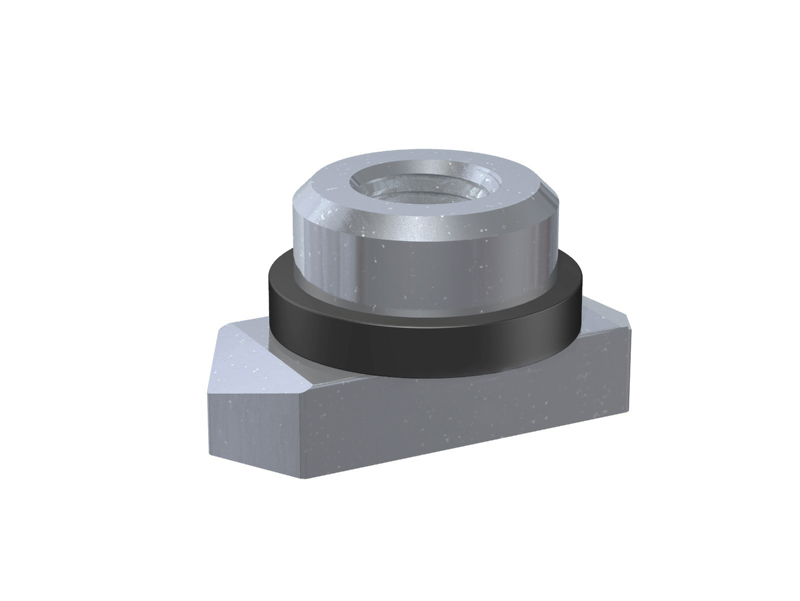

STAUFF Tragschienenmutter Tragschienenmutter SM für die Baugrößen 2D bis 5D der Doppel-Baureihe nach DIN 3015.
