CPC Everis LQ4 Non-Spill Schnellkupplungen für Flüssigkeitskühlung
Die CPC Everis® LQ4-Serie wurde speziell für leistungsfähige Flüssigkeitskühlsysteme entwickelt. Die 1/4"-Flow-Schnellkupplungen kombinieren einen hohen Durchfluss mit kompakten Abmessungen und einer Non-Spill-Ventiltechnik, die den Medienaustritt beim Trennen auf ein sehr geringes Maß reduziert.
Damit eignet sich die LQ4 insbesondere für Liquid Cooling, Server- und Rechenzentrumskühlung, High-Performance Computing sowie industrielle Elektronikkühlung. Die robusten Metallkupplungen sind für einen langfristigen Einsatz im gekuppelten Zustand ausgelegt und können auch innerhalb des zulässigen Druckbereichs getrennt werden.
Im Schellen-Shop finden Sie LQ4 Kupplungen und Stecker unter anderem für 9,5 mm / 3/8" Schlauchinnendurchmesser, 9,5 mm AD / 6,4 mm ID Klemmring- beziehungsweise PTF-Anschlüsse sowie mit NPT- und BSPP-Gewinden. Rote und blaue Varianten erleichtern die eindeutige Zuordnung verschiedener Kühlleitungen.

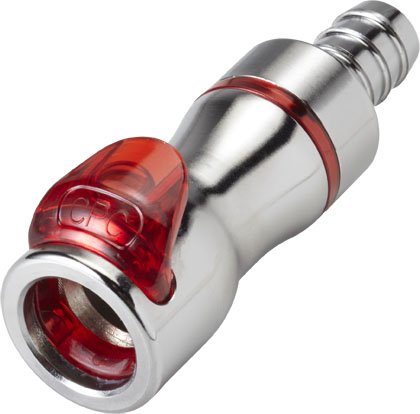

LQ4D17006RED - Schnellverschlusskupplung 9,5 mm (3/8") Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
CPC Schnellverschlusskupplung LQ4D17006RED | 9,5 mm (3/8") | Absperrventil | Rot Realisieren Sie tropffreie und absolut sichere Verbindungen in Ihren anspruchsvollen Fluid- und Flüssigkeitskühlsystemen. Die Schnellverschlusskupplung LQ4D17006RED aus der innovativen LQ4-Serie von CPC (Colder Products Company) bietet höchste Zuverlässigkeit für professionelle B2B-Anwendungen in der Medizintechnik, Elektronikkühlung und Industrie sowie für High-End B2C-Projekte. Die Kupplung vereint eine extrem robuste Bauweise mit einer intuitiven, farbcodierten Bedienung. Volle Kompatibilität innerhalb der LQ4-Serie Maximale Flexibilität für Ihr System: Sie können diese Schnellverschlusskupplung problemlos mit sämtlichen Schlauchtüllen und Schlauchsteckern der gesamten CPC LQ4-Serie kombinieren. Integriertes Absperrventil und hochwertige EPDM-Dichtung Ein entscheidender Vorteil bei der Wartung und im laufenden Betrieb: Das integrierte Absperrventil schließt beim Entkuppeln sofort und verhindert zuverlässig das Austreten von Flüssigkeiten. In Kombination mit der widerstandsfähigen EPDM-Dichtung garantiert die Kupplung eine hervorragende Dichtigkeit, selbst bei anspruchsvollen Temperaturschwankungen. Die Kupplung ist für einen breiten Temperaturbereich von -17 °C bis 115 °C ausgelegt und hält einem Betriebsdruck von Vakuum bis 8,3 bar stand. Verchromtes Messing mit roter Farbcodierung Das Gehäuse aus verchromtem Messing verleiht der Kupplung nicht nur eine edle, metallische Optik, sondern sorgt vor allem für extreme mechanische Stabilität und Langlebigkeit. Die markante, rote Farbcodierung dient der visuellen Sicherheit: In komplexen Systemen mit mehreren Kreisläufen (z.B. Vor- und Rücklauf) lassen sich farblich markierte Leitungen auf einen Blick zuordnen, was Fehlverbindungen effektiv ausschließt. Technische Daten auf einen Blick Hersteller: CPC (Colder Products Company) Serie: LQ4 Modell / Artikelnummer: LQ4D17006RED Anschluss: Schlauchtülle für 9,5 mm (3/8") Schlauch-Innendurchmesser Nennweite / Durchfluss: 6,35 mm (1/4") Ausstattung: Mit integriertem Absperrventil (tropffrei) Gehäusewerkstoff: Messing, verchromt Dichtungsmaterial: EPDM Farbe / Design: Metallic mit roter Markierung Max. Betriebsdruck: Vakuum bis 8,3 bar Betriebstemperatur: -17 °C bis 115 °C
LQ4D47006RED - Stecker 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schlauchtülle mit 3/8" G Außengewinde für Flüssigkühlsysteme Die Schlauchtülle LQ4D47006RED mit integrierten Absperrventil hat ein 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D31006BLU - Schnellverschlusskupplung 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung 3/8" G Außengewinde Die Schnellverschlusskupplung LQ4D31006BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D24004BLU - Schlauchtülle 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schlauchtülle für Flüssigkühlsysteme mit 1/4" NPT Außengewinde Die Schlauchtülle LQ4D24004BLU mit integrierten Absperrventil hat ein 1/4" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D31006RED - Kupplung 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schnellverschlusskupplung 3/8" G Außengewinde Die Schnellverschlusskupplung LQ4D31006RED mit integrierten Absperrventil hat einen Schlauchanschluss mit 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D47004RED - Schlauchtülle 1/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schlauchtülle mit 1/4" G Außengewinde mit Absperrventil für Flüssigkühlsysteme Die Schlauchtülle LQ4D47004RED mit integrierten Absperrventil hat ein 1/4" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D24006RED - Schlauchtülle 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schlauchtülle mit 3/8" NPT Außengewinde und Absperrventil Die Schlauchtülle LQ4D24006RED mit integrierten Absperrventil hat ein 3/8" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D13006RED - Kupplung 6,4 mm ID / 9,5 mm AD Klemmringverschraubung, mit Absperrventil, EPDM, Rot
Schnellverschlusskupplung mit 6,4 mm ID und 9,5 mm AD Klemmringverschraubung Die Schnellverschlusskupplung LQ4D13006RED mit integrierten Absperrventil hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D20006RED - Stecker 6,4 mm ID / 9,5 mm AD Klemmringverschraubung, mit Absperrventil, EPDM
Schlauchtülle mit 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser Klemmringverschraubung für Flüssigkühlsysteme Die Schlauchtülle LQ4D20006RED mit integrierten Absperrventil hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D22006RED - Schlauchtülle 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
Schlauchtülle mit 9,5 mm Schlauchanschluss für Flüssigkühlsysteme Die Schlauchtülle LQ4D22006RED mit integrierten Absperrventil hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D10004BLU - Schnellverschlusskupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung mit 1/4" NPT Außengewinde Die Schnellverschlusskupplung LQ4D10004BLU mit integrierten Absperrventil hat ein 1/4" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D17006BLU - Schnellverschlusskupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung mit 9,5 mm Schlauchanschluss Die Schnellverschlusskupplung LQ4D17006BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 9,5 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind.Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.

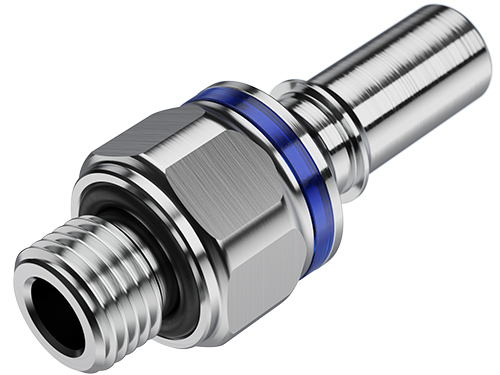

LQ4D47004BLU - Schlauchtülle 1/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schlauchtülle mit 1/4" G Außengewinde mit Absperrventil für Flüssigkühlsysteme Die Schlauchtülle LQ4D47004BLU mit integrierten Absperrventil hat ein 1/4" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D10006RED - Schnellverschlusskupplung 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Ro
Schnellverschlusskupplung 3/8" NPT Außengewinde Die Schnellverschlusskupplung LQ4D10006RED mit integrierten Absperrventil hat ein 3/8" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.

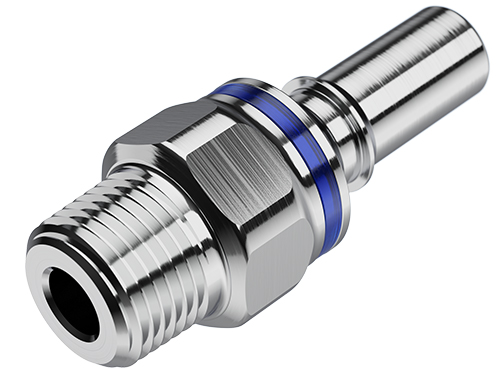

LQ4D24006BLU - Schlauchtülle 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schlauchtülle mit 3/8" NPT Außengewinde und Absperrventil Die Schlauchtülle LQ4D24006BLU mit integrierten Absperrventil hat ein 3/8" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D31004RED - Schnellverschlusskupplung 1/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schnellverschlusskupplung mit 1/4" G Außengewinde Die Schnellverschlusskupplung LQ4D31004RED mit integrierten Absperrventil hat ein 1/4" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D24004RED - Schlauchtülle 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schlauchtülle für Flüssigkühlsysteme mit 1/4" NPT Außengewinde Die Schlauchtülle LQ4D24004RED mit integrierten Absperrventil hat ein 1/4" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D47006BLU - Schlauchtülle 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schlauchtülle mit 3/8" G Außengewinde für Flüssigkühlsysteme Die Schlauchtülle LQ4D47006BLU mit integrierten Absperrventil hat ein 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D22006BLU - Schlauchtülle 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
Schlauchtülle mit 9,5 mm Schlauchanschluss für Flüssigkühlsysteme Die Schlauchtülle LQ4D22006BLU mit integrierten Absperrventil hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D10006BLU - Schnellverschlusskupplung 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung 3/8" NPT Außengewinde Die Schnellverschlusskupplung LQ4D10006BLU mit integrierten Absperrventil hat ein 3/8" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D13006BLU - Schnellverschlusskupplung 6,4 mm ID / 9,5 mm AD Klemmringverschraubung, mit Absperrve
Schnellverschlusskupplung mit 6,4 mm ID und 9,5 mm AD Klemmringverschraubung Die Schnellverschlusskupplung LQ4D13006BLU mit integrierten Absperrventil hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D31004BLU - Schnellverschlusskupplung 1/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung mit 1/4" G Außengewinde Die Schnellverschlusskupplung LQ4D31004BLU mit integrierten Absperrventil hat ein 1/4" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D10004RED - Schnellverschlusskupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Ro
Schnellverschlusskupplung mit 1/4" NPT Außengewinde Die Schnellverschlusskupplung LQ4D10004RED mit integrierten Absperrventil hat ein 1/4" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Diese Schnellverschlusskupplung ist auch für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Der Schnellverschluss der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ4-Serie kombinieren.
LQ4D20006BLU - Schlauchtülle 6,4 mm ID / 9,5 mm AD Klemmringverschraubung, mit Absperrventil, EPDM
Schlauchtülle mit 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser Klemmringverschraubung für Flüssigkühlsysteme Die Schlauchtülle LQ4D20006BLU mit integrierten Absperrventil hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ4 Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Material der Schlauchtülle ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Diese Messing Schlauchtülle ist für lange Einsatzzeiten geeignet und bietet auch bei Kälteanwendungen eine hohe Durchflusskapazität. Die Schlauchsteckverbindung der CPC LQ4-Serie ist ideal für Flüssigkühlsysteme. Sie können diese Schlauchtülle mit allen Schnellverschlusskupplungen und Schlauchsteckern der LQ4-Serie kombinieren.
- LQ4 für Server- & Elektronikkühlung
- Betriebsdruck, Temperatur & Werkstoffe
- Non-Spill & geringer Medienaustritt
- Schlauch, PTF, NPT & BSPP
- 9,5 mm AD / 6,4 mm ID Klemmringanschluss
- Rote & blaue Farbcodierung
- Für dauerhaft gekuppelte Systeme
- EPDM & FKM
- LQ2, LQ4 oder größere LQ-Serie?
- Häufige Fragen zur LQ4-Serie
Everis LQ4 für Server-, Rechenzentrums- & Elektronikkühlung
Mit steigender Leistungsdichte moderner Elektronik gewinnt die Flüssigkeitskühlung zunehmend an Bedeutung. Die Everis LQ4 wurde für solche anspruchsvollen Kühlkreisläufe entwickelt und ermöglicht das schnelle Verbinden und Trennen von Kühlmittelleitungen.
Typische Vorteile sind:
- hoher Durchfluss bei kompakter Baugröße
- geringer Druckverlust
- Non-Spill-Ventiltechnik
- Trennen innerhalb des zulässigen Betriebsdruckbereichs
- robuste Metallkonstruktion
- einfache Einhandbedienung
- Farbcodierung für verschiedene Kühlleitungen
- geeignet für langfristig gekuppelte Verbindungen
- kompakte Bauform für begrenzte Einbauräume
Dadurch ist die LQ4 unter anderem für Server, Hochleistungsrechner, Flüssigkeitskühlplatten, Kühlmodule und industrielle Elektroniksysteme interessant.
Betriebsdruck, Betriebstemperatur & Werkstoffe der LQ4-Serie
Die CPC Everis LQ4 ist für anspruchsvolle Fluid- und Kühlsysteme ausgelegt.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: -17 °C bis +115 °C / 0 °F bis 240 °F
Maximaler Durchfluss beim Trennen: 11,3 l/min beziehungsweise 3,0 US-gal/min
Werkstoffe der Standardausführung:
- Hauptkomponenten: beschichtetes beziehungsweise verchromtes Messing
- Ventile: Hochleistungskunststoff
- Daumenentriegelung: Hochleistungskunststoff
- Ventilfeder: Edelstahl
- äußere Feder: Edelstahl
- Standarddichtung: EPDM
- Schmierstoff: Krytox® PFPE
Bitte beachten: Druck, Temperatur, Kühlmedium, Konzentration und Einsatzumgebung können die Leistungsfähigkeit einer Schnellkupplung beeinflussen. Die konkrete Eignung muss deshalb anhand der tatsächlichen Betriebsbedingungen geprüft werden.
Non-Spill Schnellkupplung mit sehr geringem Medienaustritt
Besonders bei Elektronikkühlung ist austretendes Kühlmittel kritisch. Die LQ4 verwendet deshalb eine spezielle Non-Spill-Ventiltechnik.
CPC spezifiziert folgende Werte:
- Medienaustritt bei 0 bar: weniger als 0,025 ml pro Trennvorgang
- Medienaustritt bei 8,3 bar: weniger als 0,055 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: weniger als 0,25 ml
Dadurch wird der Kühlmittelverlust beim Öffnen der Verbindung auf ein sehr geringes Volumen reduziert.
Die Bezeichnung Non-Spill beziehungsweise „tropffrei“ sollte dabei technisch nicht als absolut null Medienaustritt verstanden werden. Maßgeblich sind die spezifizierten Herstellerwerte.
Zusätzliche Dichtsicherheit im gekuppelten Zustand
Die LQ4 verwendet eine redundante Abdichtung innerhalb der verbundenen Kupplung. Dadurch erhält das Fluidsystem zusätzlichen Schutz vor Leckagen im gekuppelten Zustand.
Ein weiteres konstruktives Merkmal ist, dass die Dichtelemente im vollständig verbundenen Zustand keiner dauerhaften Reibbeanspruchung durch den Kupplungsmechanismus ausgesetzt sind.
Dies ist besonders für Anwendungen interessant, in denen Kupplung und Stecker über lange Zeiträume verbunden bleiben und nur bei Wartung oder Austausch getrennt werden.
LQ4 mit Schlauchtülle, NPT, BSPP & PTF
Die LQ4-Plattform bietet verschiedene Anschlussarten für unterschiedliche Kühlsysteme.
9,5 mm / 3/8" Schlauchanschluss
Im aktuellen Schellen-Shop-Sortiment finden Sie LQ4 Kupplungen und Stecker mit 9,5-mm- beziehungsweise 3/8"-Schlauchanschluss.
Bei klassischen Schlauchtüllen bezieht sich die angegebene Größe auf den Innendurchmesser des verwendeten Schlauches.
1/4" & 3/8" NPT
Für den direkten Anschluss an Geräte, Verteiler oder Kühlkomponenten stehen unter anderem folgende NPT-Größen zur Verfügung:
- 1/4" NPT
- 3/8" NPT
NPT ist ein konisches Rohrgewinde. Gewindegröße, Gegenanschluss und vorgesehene Abdichtungsmethode müssen zur jeweiligen Anwendung passen.
G 1/4" & G 3/8" BSPP
Zusätzlich bietet das aktuelle Sortiment zylindrische BSPP-Anschlüsse:
- G 1/4" BSPP
- G 3/8" BSPP
BSPP und NPT sind unterschiedliche Gewindestandards. Sie dürfen trotz ähnlicher Nenngrößen nicht miteinander verwechselt werden.
PTF-/Klemmringanschluss 9,5 mm AD / 6,4 mm ID
Eine weitere Anschlussvariante der LQ4 ist die Klemmring- beziehungsweise PTF-Verbindung für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser.
Bei dieser Anschlussart ist besonders wichtig, Außen- und Innendurchmesser der Leitung voneinander zu unterscheiden:
- Außendurchmesser: 9,5 mm / 3/8"
- Innendurchmesser: 6,4 mm / 1/4"
Diese Variante eignet sich für entsprechend dimensionierte Schlauch- oder Rohrleitungen und ermöglicht eine kompakte direkte Verbindung zur Schnellkupplung.
Rote & blaue Farbcodierung für Kühlkreisläufe
Die Everis LQ4 ist mit roter und blauer Farbcodierung verfügbar. Dadurch können unterschiedliche Leitungen bereits optisch voneinander unterschieden werden.
Eine mögliche Zuordnung innerhalb eines Kühlsystems ist beispielsweise:
- Blau: kalter Vorlauf
- Rot: erwärmter Rücklauf
Die tatsächliche Bedeutung der Farben wird vom jeweiligen Anlagenbetreiber definiert. Entscheidend ist eine einheitliche Kennzeichnung innerhalb des gesamten Systems.
Die Farbcodierung kann insbesondere bei mehreren parallel installierten Kühlleitungen Montage-, Service- und Wartungsarbeiten erleichtern.
LQ4 für dauerhaft gekuppelte Kühlsysteme
Viele Liquid-Cooling-Systeme werden im Normalbetrieb nur selten getrennt. Schnellkupplungen können daher über Monate oder Jahre miteinander verbunden bleiben.
Die LQ4 wurde auch für diesen Langzeiteinsatz entwickelt. CPC hebt hervor, dass die Ventil- und Dichtungskonstruktion auch nach längerer gekuppelter Einsatzdauer einen zuverlässigen Trennvorgang ermöglichen soll.
Damit eignet sich die Serie sowohl für regelmäßig gewartete Systeme als auch für dauerhaft aufgebaute Kühlkreisläufe, bei denen eine schnelle Trennmöglichkeit nur im Servicefall benötigt wird.
EPDM oder FKM passend zum Kühlmedium auswählen
Die im Schellen-Shop angebotenen Standardvarianten verwenden EPDM-Dichtungen. CPC bietet innerhalb der LQ4-Familie außerdem FKM als Dichtungsoption an.
Die Auswahl richtet sich insbesondere nach dem verwendeten Kühlmedium.
- EPDM: häufig für wasser- beziehungsweise glykolbasierte Kühlmedien eingesetzt
- FKM: optionale Dichtungsvariante für andere Medienanforderungen
Die tatsächliche chemische Verträglichkeit muss immer anhand des Kühlmittels, der Konzentration, Temperatur und weiteren Betriebsbedingungen geprüft werden.
Hoher Durchfluss bei geringem Druckverlust
Die LQ4 besitzt eine 1/4"-Flow-Schnittstelle und wurde so konstruiert, dass ein hoher Volumenstrom bei vergleichsweise geringem Druckverlust erreicht werden kann.
Dies ist bei Flüssigkeitskühlung besonders relevant, da unnötige Druckverluste die Pumpe zusätzlich belasten und die Effizienz des gesamten Kühlkreislaufs beeinflussen.
Der tatsächliche Volumenstrom hängt vom gesamten System ab – beispielsweise von:
- Schlauchdurchmesser
- Kühlplatten
- Wärmetauschern
- Radiatoren
- Ventilen
- Pumpe
- verwendetem Kühlmedium
Typische Anwendungen der CPC Everis LQ4-Serie
Die LQ4 wurde speziell für professionelle Flüssigkeitskühlsysteme entwickelt.
Typische Anwendungen sind beispielsweise:
- Server- und Rechenzentrumskühlung
- High-Performance Computing
- Supercomputer
- Direct-to-Chip Cooling
- industrielle Elektronikkühlung
- Cold Plates und Kühlplatten
- Thermal Management
- Leistungselektronik
- Mess- und Prüfgeräte
- medizinische Geräte bei geeigneter Produktausführung
- OEM-Kühlsysteme
Für medizinische oder andere regulierte Anwendungen muss die konkrete Produktausführung einschließlich eventuell erforderlicher Zulassungen separat geprüft werden.
LQ2, LQ4 oder größere Everis LQ-Serie?
Die passende Everis-Serie richtet sich vor allem nach benötigtem Durchfluss, Leitungsquerschnitt, Anschlussart und verfügbarem Bauraum.
LQ2 ist die besonders kompakte 1/8"-Flow-Serie und eignet sich unter anderem für kleinere 6,4-mm-Kühlleitungen.
LQ4 bietet eine 1/4"-Flow-Schnittstelle und ist für 6,4 bis 9,5 mm Leitungsgrößen konzipiert. Sie ist eine gute Wahl, wenn gegenüber LQ2 ein größerer Durchfluss benötigt wird.
Für nochmals höhere Durchflussanforderungen stehen größere Everis-Serien zur Verfügung.
- CPC Everis LQ2-Serie
- CPC Everis LQ6-Serie
- CPC Everis LQ8-Serie
- CPC BLQ2-Serie
- CPC NS6-Serie
- Schnellkupplungen für Wasserkühlung
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Viele LQ4 Kupplungen und Stecker erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Schlauchgröße, NPT/BSPP-Gewinde, PTF-Anschluss, Kühlmedium oder Dichtung unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC Everis LQ4-Serie
Was ist die CPC Everis LQ4-Serie?
Die Everis LQ4 ist eine CPC Non-Spill Schnellkupplungsserie mit 1/4"-Flow-Schnittstelle, die speziell für professionelle Flüssigkeitskühlung und Thermal Management entwickelt wurde.
Wie hoch ist der Betriebsdruck der LQ4?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die Everis LQ4 ist für einen Temperaturbereich von -17 °C bis +115 °C beziehungsweise 0 °F bis 240 °F spezifiziert.
Welche Schlauchgrößen unterstützt die LQ4?
Die LQ4-Produktfamilie deckt Schlauchinnendurchmesser von 6,4 bis 9,5 mm beziehungsweise 1/4" bis 3/8" ab. Im aktuellen Schellen-Shop-Sortiment finden Sie insbesondere 9,5-mm-Schlauchtüllen sowie PTF-Anschlüsse für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser.
Wie viel Kühlmittel tritt beim Trennen aus?
CPC spezifiziert weniger als 0,025 ml Medienaustritt pro Trennvorgang bei 0 bar und weniger als 0,055 ml bei 8,3 bar.
Wie hoch ist der Lufteinschluss beim Verbinden?
Der Lufteinschluss beträgt laut CPC weniger als 0,25 ml pro Verbindungsvorgang.
Kann die LQ4 unter Druck getrennt werden?
Ja. Die LQ4 ist für das Trennen innerhalb des spezifizierten Druckbereichs ausgelegt. CPC nennt einen maximalen Durchfluss beim Trennvorgang von 11,3 l/min.
Welche Gewinde gibt es im Schellen-Shop?
Im aktuellen Sortiment finden Sie unter anderem 1/4" und 3/8" NPT sowie G 1/4" und G 3/8" BSPP.
Was bedeutet 9,5 mm AD / 6,4 mm ID bei der Klemmringverschraubung?
AD bezeichnet den Außendurchmesser und ID den Innendurchmesser der Leitung. Die entsprechende LQ4-Ausführung ist für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser vorgesehen.
Welche Dichtungen verwendet die LQ4?
Die im Schellen-Shop angebotenen Standardvarianten verwenden EPDM. CPC bietet für die LQ4-Produktfamilie außerdem FKM als Dichtungsoption an.
Wofür sind rote und blaue LQ4 Kupplungen gedacht?
Die Farbcodierung erleichtert die visuelle Zuordnung verschiedener Kühlkreisläufe, beispielsweise Vorlauf und Rücklauf. Die konkrete Bedeutung der Farben legt der Betreiber fest.
Was ist der Unterschied zwischen LQ2 und LQ4?
LQ2 ist eine kleinere 1/8"-Flow-Serie für kompakte Kühlsysteme. LQ4 verwendet eine 1/4"-Flow-Schnittstelle und bietet einen größeren Leitungs- und Durchflussbereich.
