Anschlüsse & Konnektoren für Blutdruckmanschetten und NIBP-Systeme
Anschlüsse für Blutdruckmanschetten verbinden die Manschette beziehungsweise den zugehörigen Luftschlauch mit Blutdruckmessgeräten, Patientenmonitoren und anderen NIBP-Systemen. Im Schellen-Shop finden Sie ausgewählte CPC Konnektoren, Stecker, Kupplungen und Einschraubanschlüsse für pneumatische Verbindungen in der Blutdruckmesstechnik.
Je nach Anwendung stehen unterschiedliche Anschlussarten, Schlauchtüllen und Gewinde zur Verfügung. Für die Auswahl sind insbesondere Gegenstück, Schlauch-Innendurchmesser, Anschlussgeometrie und die technischen Anforderungen des Gerätes entscheidend.
BCF497 - Schnellkupplung mit Bajonettverschluss 3,2 mm Schlauchanschluss, Buna-N Dichtung
CPC FitQuik Schnellkupplung BCF497 | 3,2 mm Bajonettverschluss | ABS Grau Realisieren Sie schnelle, sichere und werkzeuglose Fluidverbindungen in Ihren niederdruckbasierten Systemen. Die Schnellkupplung BCF497 aus der bewährten FitQuik®-Serie von CPC (Colder Products Company) ist die optimale Lösung für kompakte B2B-Anwendungen in der Geräte- und Medizintechnik sowie für vielseitige B2C-Projekte. Sie garantiert eine zuverlässige Medienführung bei gleichzeitig einfachster Handhabung. Sicherer Bajonettverschluss für schnelles Handling Der intuitive Bajonettverschluss mit seinem markanten weißen Bedienelement ermöglicht ein blitzschnelles Kuppeln und Entkuppeln durch eine einfache Drehbewegung. Ein spürbares Einrasten garantiert eine mechanisch sichere Verbindung, die sich auch bei Bewegung nicht unbeabsichtigt löst. Robustes ABS-Gehäuse und zuverlässige Buna-N Dichtung Gefertigt aus leichtem, aber widerstandsfähigem ABS (Acrylnitril-Butadien-Styrol) in einem dezenten Grau, bietet die Kupplung eine solide mechanische Basis für den täglichen Einsatz. Für eine dauerhafte Leckagesicherheit sorgt die integrierte Buna-N Dichtung (Nitrilkautschuk), welche sich durch eine gute Beständigkeit gegenüber vielen Standardmedien auszeichnet. Die präzise gefertigte Schlauchtülle ist exakt auf Schläuche mit einem Innendurchmesser von 3,2 mm abgestimmt und gewährleistet einen rutschfesten Halt. Optimal für Standard-Betriebsbedingungen Diese Kupplung ist speziell für den Einsatz in regulären Umgebungen konzipiert. Sie arbeitet zuverlässig in einem Temperaturbereich von 0 °C bis 50 °C und hält einem Betriebsdruck von bis zu 1,38 bar problemlos stand. Damit ist sie perfekt für leichte Kühlkreisläufe, einfache Pneumatik-Anwendungen oder den allgemeinen Fluid-Transfer geeignet. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / BCF497 Produktserie: FitQuik® Produkttyp: Schnellkupplung mit Bajonettverschluss Anschluss: Schlauchtülle für 3,2 mm Schlauch-Innendurchmesser Gehäusematerial: ABS (Acrylnitril-Butadien-Styrol) Dichtungsmaterial: Buna-N (Nitril) Farbe: Grau mit weißem Verschluss Maximaler Betriebsdruck: 1,38 bar Betriebstemperatur: 0 °C bis 50 °C
BCF597 - Schnellkupplung mit Bajonettverschluss 4,0 mm Schlauchanschluss, Buna-N Dichtung
BCF597 Schnellkupplung mit Bajonettverschluss und 4,0 mm Schlauchanschluss Die BCF597 Schnellkupplung mit Bajonettverschluss von CPC (Colder Products Company) aus der Serie FitQuik ist eine kompakte und zuverlässige Verbindungslösung für flexible Schlauchsysteme. Mit ihrem 4,0 mm Schlauchanschluss eignet sie sich insbesondere für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Das Gehäuse besteht aus robustem ABS-Kunststoff und ist in Grau ausgeführt. Der weiße Verschluss sorgt für eine klare optische Kennzeichnung und ermöglicht eine komfortable Bedienung des Bajonettmechanismus. Durch den Bajonettverschluss lässt sich die Verbindung schnell und sicher herstellen beziehungsweise wieder lösen. Für kompakte Schlauchsysteme in Industrie, Labor und Gerätebau Die CPC BCF597 wurde für Anwendungen entwickelt, bei denen eine platzsparende, einfach bedienbare und reproduzierbare Schlauchverbindung erforderlich ist. Der Anschluss ist für Schlauchsysteme mit passender Dimensionierung zum 4,0-mm-Schlauchanschluss ausgelegt. Eine integrierte Buna-N-Dichtung (NBR) übernimmt die Abdichtung der Verbindung. Das Dichtungsmaterial eignet sich für zahlreiche technische Anwendungen und ermöglicht bei geeigneten Medien einen zuverlässigen Betrieb innerhalb des vorgesehenen Temperatur- und Druckbereichs. Technische Daten der CPC BCF597 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BCF597 Ausführung: Schnellkupplung mit Bajonettverschluss Schlauchanschluss: 4,0 mm Gehäusematerial: ABS Dichtungsmaterial: Buna-N (NBR) Farbe: Grau mit weißem Verschluss Druckbereich: bis 1,38 bar Temperaturbereich: 0 °C bis +50 °C Typische Einsatzbereiche Die BCF597 Schnellkupplung eignet sich unter anderem für kompakte Schlauch- und Fluidverbindungen in: medizinischen Geräten und Systemkomponenten Labor- und Analysegeräten Mess- und Prüftechnik industriellen Geräten und Maschinen OEM-Baugruppen und Serienprodukten kompakten pneumatischen und fluidtechnischen Systemen CPC FitQuik Schnellkupplungen für professionelle Anwendungen Die FitQuik-Serie von CPC bietet kompakte Verbindungskomponenten für Anwendungen, bei denen geringe Abmessungen, einfache Handhabung und eine zuverlässige Verbindung gefragt sind. Die BCF597 kombiniert einen leicht bedienbaren Bajonettverschluss mit einem 4,0-mm-Schlauchanschluss und eignet sich dadurch besonders für die Integration in Geräte, Baugruppen und technische Schlauchsysteme. Weitere Kupplungen, Verbinder und Verbindungslösungen des Herstellers finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei kompakten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl der passenden CPC Schnellkupplung sollten neben Schlauchdurchmesser und Anschlussart insbesondere Betriebsdruck, Temperatur und die chemische Beständigkeit der Buna-N-Dichtung gegenüber dem verwendeten Medium berücksichtigt werden. Bei Fragen zur passenden Kupplung oder zur Auslegung Ihrer Schlauchverbindung unterstützen wir Sie gerne bei der technischen Auswahl.
BC330 - CPC Stecker Bajonettanschluss 2,4 mm Schlauchanschluss, Nylon weiß
BC330 CPC Stecker mit Bajonettanschluss und 2,4 mm Schlauchanschluss Der BC330 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für Schlauchsysteme in der Industrie, Medizintechnik, Labortechnik und im Gerätebau. Der Stecker verfügt über einen Bajonettanschluss zur schnellen Verbindung mit einer passenden Kupplung sowie über einen 2,4 mm Schlauchanschluss für entsprechend dimensionierte flexible Schläuche. Gefertigt aus widerstandsfähigem Nylon, verbindet der BC330 ein geringes Gewicht mit einer kompakten Bauform. Die weiße Ausführung eignet sich insbesondere für Anwendungen, bei denen übersichtliche und sauber strukturierte Schlauchverbindungen innerhalb von Geräten, Analyseanlagen oder OEM-Baugruppen gefragt sind. Schneller Bajonettanschluss für kompakte Schlauchsysteme Der Bajonettanschluss ermöglicht das einfache Verbinden des BC330 Steckers mit einer kompatiblen CPC Kupplung. Dadurch eignet sich die Verbindung besonders für Anwendungen, bei denen Schlauchleitungen regelmäßig verbunden oder getrennt werden müssen. Der 2,4-mm-Schlauchanschluss ermöglicht die direkte Anbindung eines geeigneten Schlauchs und unterstützt eine platzsparende Integration in kompakte Fluid- und Schlauchsysteme. Technische Daten des CPC BC330 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC330 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 2,4 mm Material: Nylon Farbe: Weiß Typische Einsatzbereiche Durch seine kompakte Bauweise eignet sich der CPC BC330 FitQuik Stecker für zahlreiche professionelle Anwendungen, beispielsweise in: medizinischen Geräten und Baugruppen Labor- und Analysegeräten Diagnostik- und Messsystemen industriellen Schlauch- und Fluidsystemen Gerätebau und Apparatebau OEM-Anwendungen und Serienprodukten CPC FitQuik Verbindungstechnik für Industrie und Gerätebau Die CPC FitQuik-Serie umfasst kompakte Verbinder und Kupplungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern und begrenztem Bauraum. Der BC330 lässt sich als Stecker innerhalb eines kompatiblen Verbindungssystems einsetzen und ermöglicht dadurch eine übersichtliche und servicefreundliche Gestaltung von Schlauchleitungen. Weitere Verbindungslösungen des Herstellers finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei kompakten Schlauchsystemen finden Sie außerdem verschiedene Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Gegenstücks und des geeigneten Schlauchs sollten Anschlussgröße, verwendetes Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl einer passenden CPC FitQuik Schnellkupplung für Ihre Anwendung.
BC430 - CPC Stecker Bajonettanschluss 3,2 mm Schlauchanschluss, Nylon weiß
BC430 CPC Stecker mit Bajonettanschluss und 3,2 mm Schlauchanschluss Der BC430 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für professionelle Schlauch- und Fluidsysteme. Mit seinem Bajonettanschluss und dem 3,2 mm Schlauchanschluss eignet sich der Stecker besonders für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie in industriellen OEM-Anwendungen. Der BC430 wird aus robustem Nylon gefertigt und ist in Weiß ausgeführt. Durch seine kompakte Bauform lässt sich der Stecker auch bei begrenzten Platzverhältnissen problemlos in Geräte, Baugruppen und technische Schlauchsysteme integrieren. Schneller Bajonettanschluss für lösbare Schlauchverbindungen Der integrierte Bajonettanschluss ermöglicht eine schnelle und komfortable Verbindung mit einer kompatiblen CPC Kupplung. Dadurch lassen sich Schlauchleitungen bei Wartungs-, Service- oder Montagearbeiten unkompliziert verbinden und wieder trennen. Der 3,2-mm-Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen und ermöglicht eine kompakte Einbindung in kleinere Fluid- und Schlauchsysteme. Besonders im Geräte- und Apparatebau bietet die Bauform Vorteile, wenn wenig Bauraum zur Verfügung steht. Technische Daten des CPC BC430 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC430 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 3,2 mm Material: Nylon Farbe: Weiß Typische Einsatzbereiche Der CPC BC430 FitQuik Stecker eignet sich insbesondere für kompakte Verbindungssysteme in: Medizintechnik und medizinischen Geräten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Serienprodukten CPC FitQuik Verbindungstechnik für kompakte Schlauchsysteme Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern. Der BC430 kombiniert einen platzsparenden Aufbau mit einem einfach zu bedienenden Bajonettanschluss und ist damit eine praktische Lösung für wieder lösbare Verbindungen innerhalb technischer Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei klein dimensionierten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen. Bei der Auswahl des passenden Gegenstücks sollten neben dem Anschlussdurchmesser auch die Schlauchabmessungen, das verwendete Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl passender CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
BC431 - CPC Stecker Bajonettanschluss 3,2 mm Schlauchanschluss, Nylon schwarz
BC431 CPC Stecker mit Bajonettanschluss und 3,2 mm Schlauchanschluss Der BC431 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für professionelle Schlauch- und Fluidsysteme. Mit seinem Bajonettanschluss und dem 3,2 mm Schlauchanschluss eignet sich der Stecker besonders für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Der BC431 besteht aus robustem Nylon und ist in Schwarz ausgeführt. Seine kompakte Bauform ermöglicht eine platzsparende Integration in Geräte, Baugruppen und technische Schlauchsysteme. Die schwarze Ausführung kann zudem zur optischen Unterscheidung verschiedener Leitungen oder Anschlussbereiche innerhalb einer Anwendung genutzt werden. Schneller Bajonettanschluss für lösbare Verbindungen Über den Bajonettanschluss lässt sich der CPC BC431 schnell und komfortabel mit einer passenden Kupplung verbinden. Dadurch können Schlauchleitungen bei Montage-, Wartungs- oder Servicearbeiten unkompliziert gekoppelt und wieder getrennt werden. Der integrierte 3,2-mm-Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Damit eignet sich der Stecker insbesondere für kompakte Fluid- und Schlauchsysteme, bei denen geringer Bauraum und eine einfach lösbare Verbindung gefragt sind. Technische Daten des CPC BC431 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC431 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 3,2 mm Material: Nylon Farbe: Schwarz Typische Einsatzbereiche Der CPC BC431 FitQuik Stecker eignet sich für kompakte Verbindungssysteme in zahlreichen professionellen Anwendungen, beispielsweise in: Medizintechnik und medizinischen Geräten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Serienprodukten CPC FitQuik Verbindungstechnik für kompakte Schlauchsysteme Die CPC FitQuik-Serie umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern. Der BC431 kombiniert einen platzsparenden Aufbau mit einem einfach zu bedienenden Bajonettanschluss und eignet sich damit für wieder lösbare Verbindungen innerhalb technischer Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Verbindungslösungen finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei kompakten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen. Bei der Auswahl des passenden Gegenstücks sollten neben dem Anschlussdurchmesser auch die Schlauchabmessungen, das verwendete Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
BC530 - CPC Stecker Bajonettanschluss 4,0 mm Schlauchanschluss, Nylon weiß
BC530 CPC Stecker mit Bajonettanschluss und 4,0 mm Schlauchanschluss Der BC530 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für professionelle Schlauch- und Fluidsysteme. Mit seinem Bajonettanschluss und dem 4,0 mm Schlauchanschluss eignet sich der Stecker insbesondere für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Der BC530 wird aus widerstandsfähigem Nylon gefertigt und ist in Weiß ausgeführt. Die kompakte Bauweise ermöglicht eine platzsparende Integration in technische Geräte, Baugruppen und Schlauchsysteme. Damit eignet sich der Stecker besonders für Anwendungen, bei denen eine einfach lösbare Verbindung auf engem Raum benötigt wird. Bajonettanschluss für schnelle und lösbare Verbindungen Über den Bajonettanschluss lässt sich der CPC BC530 schnell mit einer kompatiblen Kupplung verbinden und bei Bedarf wieder lösen. Dies erleichtert Montage-, Wartungs- und Servicearbeiten und ermöglicht einen unkomplizierten Austausch einzelner Komponenten innerhalb eines Schlauchsystems. Der integrierte 4,0-mm-Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Dadurch kann der BC530 direkt in kompakte Fluid- und Leitungssysteme eingebunden werden und eignet sich sowohl für Einzelanwendungen als auch für die Integration in Serienprodukte und OEM-Baugruppen. Technische Daten des CPC BC530 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC530 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 4,0 mm Material: Nylon Farbe: Weiß Typische Einsatzbereiche Der CPC BC530 FitQuik Stecker eignet sich für zahlreiche professionelle Anwendungen mit kleinen Schlauchdurchmessern, beispielsweise in: Medizintechnik und medizinischen Geräten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Serienprodukten CPC FitQuik Verbindungstechnik für kompakte Schlauchsysteme Die CPC FitQuik-Serie umfasst kompakte Verbindungskomponenten für technische Schlauchsysteme mit kleinen Anschlussgrößen. Der BC530 kombiniert einen platzsparenden Aufbau mit einem komfortabel lösbaren Bajonettanschluss und eignet sich dadurch besonders für Geräte und Baugruppen, bei denen zuverlässige und servicefreundliche Verbindungen gefragt sind. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei klein dimensionierten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Gegenstücks sollten neben dem Anschlussdurchmesser auch die verwendeten Schlauchabmessungen, das eingesetzte Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Bei Bedarf unterstützen wir Sie gerne bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
BC531 - CPC Stecker Bajonettanschluss 4,0 mm Schlauchanschluss, Nylon schwarz
BC531 CPC Stecker mit Bajonettanschluss und 4,0 mm Schlauchanschluss Der BC531 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für professionelle Schlauch- und Fluidsysteme. Mit seinem Bajonettanschluss und dem 4,0 mm Schlauchanschluss eignet sich der Stecker insbesondere für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Der BC531 besteht aus robustem Nylon und ist in Schwarz ausgeführt. Durch die kompakte Bauweise lässt sich der Stecker platzsparend in Geräte, Baugruppen und technische Schlauchsysteme integrieren. Die schwarze Ausführung kann zudem zur optischen Unterscheidung verschiedener Leitungen, Medienkreisläufe oder Anschlussbereiche eingesetzt werden. Bajonettanschluss für schnelle und lösbare Verbindungen Der integrierte Bajonettanschluss ermöglicht eine schnelle Verbindung mit einer kompatiblen CPC Kupplung. Die Verbindung kann bei Montage-, Wartungs- oder Servicearbeiten unkompliziert hergestellt und wieder getrennt werden. Dadurch eignet sich der BC531 besonders für Anwendungen, bei denen einzelne Komponenten regelmäßig zugänglich oder austauschbar sein müssen. Der 4,0-mm-Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen und ermöglicht die direkte Integration in kompakte Schlauch- und Fluidsysteme. Dies macht den Stecker zu einer geeigneten Verbindungslösung für Gerätebau, Laboranwendungen und industrielle Serienprodukte. Technische Daten des CPC BC531 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC531 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 4,0 mm Material: Nylon Farbe: Schwarz Typische Einsatzbereiche Der CPC BC531 FitQuik Stecker eignet sich für kompakte Verbindungssysteme in zahlreichen professionellen Anwendungen, beispielsweise in: Medizintechnik und medizinischen Geräten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Serienprodukten CPC FitQuik Verbindungstechnik für kompakte Schlauchsysteme Die CPC FitQuik-Serie umfasst kompakte Verbindungskomponenten für technische Schlauchsysteme mit kleinen Anschlussgrößen. Der BC531 kombiniert eine platzsparende Konstruktion mit einem einfach lösbaren Bajonettanschluss und eignet sich daher insbesondere für Anwendungen, bei denen eine servicefreundliche und wieder lösbare Schlauchverbindung gefragt ist. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei kompakt aufgebauten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Gegenstücks sollten neben dem Anschlussdurchmesser auch die Schlauchabmessungen, das verwendete Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
BC630 - CPC Stecker Bajonettanschluss 4,8 mm Schlauchanschluss, Nylon weiß
BC630 CPC Stecker mit Bajonettanschluss und 4,8 mm Schlauchanschluss Der BC630 CPC Stecker aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungskomponente für professionelle Schlauch- und Fluidsysteme. Mit seinem Bajonettanschluss und dem 4,8 mm Schlauchanschluss eignet sich der Stecker besonders für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Gefertigt aus widerstandsfähigem Nylon und in Weiß ausgeführt, bietet der BC630 eine leichte und platzsparende Lösung für technische Schlauchverbindungen. Die kompakte Bauweise erleichtert die Integration in Geräte, Baugruppen und Anlagen, in denen nur begrenzter Bauraum zur Verfügung steht. Bajonettanschluss für schnell lösbare Verbindungen Der integrierte Bajonettanschluss ermöglicht eine schnelle Verbindung mit einer kompatiblen CPC Kupplung. Dadurch können Schlauchleitungen bei Montage-, Wartungs- oder Servicearbeiten komfortabel verbunden und wieder getrennt werden. Dies erleichtert insbesondere den Austausch einzelner Komponenten innerhalb eines Geräts oder Schlauchsystems. Der 4,8-mm-Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Damit eignet sich der CPC BC630 für kompakte Fluid- und Schlauchsysteme, bei denen eine zuverlässige und gleichzeitig lösbare Verbindung benötigt wird. Technische Daten des CPC BC630 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: BC630 Ausführung: Stecker mit Bajonettanschluss Schlauchanschluss: 4,8 mm Material: Nylon Farbe: Weiß Typische Einsatzbereiche Der CPC BC630 FitQuik Stecker eignet sich unter anderem für kompakte Verbindungssysteme in: Medizintechnik und medizinischen Geräten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Serienprodukten CPC FitQuik Verbindungstechnik für kompakte Schlauchsysteme Die CPC FitQuik-Serie umfasst kompakte Verbindungskomponenten für technische Anwendungen mit kleinen Schlauchdurchmessern. Der BC630 kombiniert einen platzsparenden Aufbau mit einem einfach zu bedienenden Bajonettanschluss und ist damit besonders für servicefreundliche und wieder lösbare Schlauchverbindungen geeignet. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für Anwendungen in der Medizintechnik, Labortechnik und bei kompakten Schlauchsystemen finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Gegenstücks sollten neben dem Anschlussdurchmesser auch die Schlauchabmessungen, das verwendete Medium und die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.

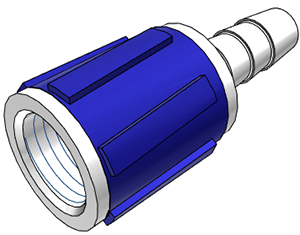

GM430M2 - Monitor-Schraubanschluss, 5/16-UNF-Innengewinde (drehbar), 3,2 mm Schlauchanschluss, Buna-N Dichtung
GM430M2 CPC Monitor-Schraubanschluss mit 5/16-UNF-Innengewinde und 3,2 mm Schlauchanschluss Der GM430M2 Monitor-Schraubanschluss von CPC (Colder Products Company) aus der FitQuik-Serie ist eine kompakte Verbindungslösung für medizinische, labortechnische und industrielle Schlauchsysteme. Der Anschluss kombiniert ein drehbares 5/16-UNF-Innengewinde mit einem 3,2 mm Schlauchanschluss und eignet sich damit besonders für die Integration in Geräte, Messsysteme und OEM-Baugruppen. Der Grundkörper besteht aus widerstandsfähigem Nylon. Die drehbare Mutter wird aus Polypropylen und TPE gefertigt. Diese Konstruktion erleichtert die Montage am entsprechenden Gewindeanschluss, da sich die Mutter drehen lässt, ohne dass der angeschlossene Schlauch unnötig mitverdreht werden muss. Drehbares 5/16-UNF-Innengewinde für eine einfache Montage Das 5/16-UNF-Innengewinde ermöglicht die sichere Verschraubung mit einem passenden Gegenanschluss. Durch die drehbare Ausführung kann der GM430M2 komfortabel montiert und ausgerichtet werden. Dies ist insbesondere bei kompakten Geräten und Baugruppen von Vorteil, bei denen begrenzter Bauraum zur Verfügung steht oder Schlauchleitungen spannungsarm verlegt werden sollen. Auf der Schlauchseite verfügt der Anschluss über einen 3,2-mm-Schlauchanschluss für entsprechend dimensionierte flexible Schläuche. Eine integrierte Buna-N-Dichtung (NBR) unterstützt die zuverlässige Abdichtung der Verbindung innerhalb der für die Anwendung vorgesehenen Betriebsbedingungen. Technische Daten des CPC GM430M2 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GM430M2 Ausführung: Monitor-Schraubanschluss Gewinde: 5/16-UNF-Innengewinde Gewindeausführung: drehbar Schlauchanschluss: 3,2 mm Material Grundkörper: Nylon Material drehbare Mutter: Polypropylen und TPE Dichtungsmaterial: Buna-N (NBR) Farbe: Weiß Geeignet für Medizintechnik, Labor und OEM-Gerätebau Der CPC GM430M2 eignet sich für professionelle Anwendungen, bei denen ein kompakter Schraubanschluss mit kleiner Schlauchdimension benötigt wird. Typische Einsatzbereiche sind unter anderem: medizinische Geräte und Messsysteme Blutdruck- und Überwachungssysteme Labor- und Analysegeräte Diagnostik- und Prüftechnik Geräte- und Apparatebau OEM-Baugruppen und Seriengeräte kompakte pneumatische und fluidtechnische Systeme CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern und begrenztem Bauraum. Der GM430M2 verbindet einen 3,2-mm-Schlauchanschluss mit einem drehbaren 5/16-UNF-Schraubanschluss und unterstützt dadurch eine saubere und montagefreundliche Integration in technische Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Anschlusses sollten neben Gewinde- und Schlauchgröße insbesondere das verwendete Medium, die Betriebsbedingungen sowie die chemische Beständigkeit der Buna-N-Dichtung berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GM530M2 - Monitor-Schraubanschluss, 5/16-UNF-Innengewinde (drehbar), 4,0 mm Schlauchanschluss, Buna-N Dichtung
GM530M2 CPC Monitor-Schraubanschluss mit 5/16-UNF-Innengewinde und 4,0 mm Schlauchanschluss Der GM530M2 Monitor-Schraubanschluss von CPC (Colder Products Company) aus der FitQuik-Serie ist eine kompakte Verbindungslösung für medizinische, labortechnische und industrielle Schlauchsysteme. Der Anschluss kombiniert ein drehbares 5/16-UNF-Innengewinde mit einem 4,0 mm Schlauchanschluss und eignet sich damit besonders für die Integration in Geräte, Messsysteme und OEM-Baugruppen. Der Grundkörper besteht aus widerstandsfähigem Nylon. Die drehbare Mutter wird aus Polypropylen und TPE gefertigt. Durch die drehbare Konstruktion lässt sich der Anschluss komfortabel montieren, ohne dass der angeschlossene Schlauch unnötig mitverdreht werden muss. Dies erleichtert die Installation insbesondere bei engen Platzverhältnissen innerhalb technischer Geräte. Drehbares 5/16-UNF-Innengewinde für eine montagefreundliche Verbindung Das 5/16-UNF-Innengewinde ermöglicht die Verschraubung mit einem passenden Gegenanschluss. Die drehbare Mutter unterstützt eine einfache Montage und Ausrichtung der Verbindung und kann dazu beitragen, Verdrehungen und mechanische Belastungen des angeschlossenen Schlauchs zu reduzieren. Auf der Schlauchseite verfügt der GM530M2 über einen 4,0-mm-Schlauchanschluss für entsprechend dimensionierte flexible Schläuche. Die integrierte Buna-N-Dichtung (NBR) sorgt innerhalb der vorgesehenen Betriebsbedingungen für die zuverlässige Abdichtung der Verbindung. Technische Daten des CPC GM530M2 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GM530M2 Ausführung: Monitor-Schraubanschluss Gewinde: 5/16-UNF-Innengewinde Gewindeausführung: drehbar Schlauchanschluss: 4,0 mm Material Grundkörper: Nylon Material drehbare Mutter: Polypropylen und TPE Dichtungsmaterial: Buna-N (NBR) Farbe: Weiß Geeignet für Medizintechnik, Labor und OEM-Gerätebau Der CPC GM530M2 FitQuik Anschluss eignet sich für professionelle Anwendungen, bei denen ein kompakter Schraubanschluss mit kleinem Schlauchdurchmesser benötigt wird. Typische Einsatzbereiche sind unter anderem: medizinische Geräte und Messsysteme Blutdruck- und Überwachungssysteme Labor- und Analysegeräte Diagnostik- und Prüftechnik Geräte- und Apparatebau OEM-Baugruppen und Seriengeräte kompakte pneumatische und fluidtechnische Systeme CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdimensionen und begrenztem Bauraum. Der GM530M2 verbindet einen 4,0-mm-Schlauchanschluss mit einem drehbaren 5/16-UNF-Innengewinde und ermöglicht dadurch eine montagefreundliche Integration in technische Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Anschlusses sollten neben Gewinde- und Schlauchgröße insbesondere das verwendete Medium, die Betriebsbedingungen sowie die chemische Beständigkeit der Buna-N-Dichtung berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GM630M2 - Monitor-Schraubanschluss, 5/16-UNF-Innengewinde (drehbar), 4,8 mm Schlauchanschluss, Buna-N Dichtung
GM630M2 CPC Monitor-Schraubanschluss mit 5/16-UNF-Innengewinde und 4,8 mm Schlauchanschluss Der GM630M2 Monitor-Schraubanschluss von CPC (Colder Products Company) aus der FitQuik-Serie ist eine kompakte Verbindungslösung für professionelle Schlauchsysteme in der Medizintechnik, Labortechnik, im Gerätebau und in industriellen OEM-Anwendungen. Der Anschluss kombiniert ein drehbares 5/16-UNF-Innengewinde mit einem 4,8 mm Schlauchanschluss und ermöglicht damit eine platzsparende Integration in Geräte, Baugruppen und technische Systeme. Der Grundkörper besteht aus robustem Nylon. Die drehbare Mutter wird aus Polypropylen und TPE gefertigt. Durch die drehbare Ausführung kann der Anschluss montiert und ausgerichtet werden, ohne dass der angeschlossene Schlauch unnötig mitgedreht werden muss. Dies erleichtert insbesondere die Installation bei begrenztem Bauraum und unterstützt eine saubere Schlauchführung. Drehbares 5/16-UNF-Innengewinde für eine einfache Montage Das 5/16-UNF-Innengewinde ermöglicht die Verschraubung mit einem entsprechend ausgeführten Gegenanschluss. Die drehbare Mutter erleichtert das Anziehen und Ausrichten der Verbindung und kann dazu beitragen, Verdrehungen oder zusätzliche mechanische Belastungen des angeschlossenen Schlauchs zu reduzieren. Auf der Schlauchseite verfügt der CPC GM630M2 über einen 4,8-mm-Schlauchanschluss für passend dimensionierte flexible Schläuche. Die integrierte Buna-N-Dichtung (NBR) übernimmt die Abdichtung der Verbindung innerhalb der vorgesehenen Betriebsbedingungen. Technische Daten des CPC GM630M2 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GM630M2 Ausführung: Monitor-Schraubanschluss Gewinde: 5/16-UNF-Innengewinde Gewindeausführung: drehbar Schlauchanschluss: 4,8 mm Material Grundkörper: Nylon Material drehbare Mutter: Polypropylen und TPE Dichtungsmaterial: Buna-N (NBR) Farbe: Weiß Für Medizintechnik, Labor und OEM-Gerätebau Der CPC GM630M2 FitQuik Anschluss eignet sich insbesondere für Anwendungen, bei denen ein kompakter Schraubanschluss mit einem kleinen Schlauchanschluss benötigt wird. Typische Einsatzbereiche sind beispielsweise: medizinische Geräte und Systemkomponenten Mess- und Überwachungssysteme Labor- und Analysegeräte Diagnostik- und Prüftechnik Geräte- und Apparatebau industrielle Schlauch- und Fluidsysteme OEM-Baugruppen und Seriengeräte CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdimensionen und begrenztem Bauraum. Der GM630M2 kombiniert einen 4,8-mm-Schlauchanschluss mit einem drehbaren 5/16-UNF-Innengewinde und eignet sich damit besonders für montagefreundliche Verbindungen innerhalb technischer Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Anschlusslösungen finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchsysteme in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl des passenden Anschlusses sollten neben Gewinde- und Schlauchgröße insbesondere das verwendete Medium, die Betriebsbedingungen und die chemische Beständigkeit der Buna-N-Dichtung berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GS320 - CPC Einschraubtülle 5/16-UNF-Außengewinde, 2,4 mm Schlauchanschluss, Acetal weiß
GS320 CPC Einschraubtülle mit 5/16-UNF-Außengewinde und 2,4 mm Schlauchanschluss Die GS320 CPC Einschraubtülle aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungslösung für kleine Schlauch- und Fluidsysteme. Sie kombiniert ein 5/16-UNF-Außengewinde mit einem 2,4 mm Schlauchanschluss und eignet sich damit besonders für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Die Einschraubtülle wird aus robustem Acetal gefertigt und ist in Weiß ausgeführt. Durch die kompakte Bauform lässt sich der Anschluss platzsparend in Geräte, Baugruppen und technische Systeme integrieren. Das 5/16-UNF-Außengewinde ermöglicht die direkte Verschraubung mit einem entsprechend ausgeführten Innengewinde. Kompakte Schraubverbindung für kleine Schlauchdurchmesser Die Kombination aus 5/16-UNF-Außengewinde und 2,4-mm-Schlauchanschluss ermöglicht eine direkte Verbindung zwischen einem Gewindeanschluss und einem flexiblen Schlauch. Dadurch eignet sich die CPC GS320 besonders für kompakte Systeme, bei denen wenig Bauraum zur Verfügung steht und eine übersichtliche Leitungsführung erforderlich ist. Der Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Durch die Einschraubausführung kann die Tülle direkt in passende Geräte-, Gehäuse- oder Komponentenanschlüsse integriert werden. Technische Daten der CPC GS320 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GS320 Ausführung: Einschraubtülle Gewinde: 5/16-UNF-Außengewinde Schlauchanschluss: 2,4 mm Material: Acetal Farbe: Weiß Typische Einsatzbereiche Die CPC GS320 FitQuik Einschraubtülle eignet sich für zahlreiche professionelle Anwendungen mit kleinen Schlauchdimensionen, beispielsweise in: medizinischen Geräten und Systemkomponenten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Seriengeräten CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern und begrenztem Bauraum. Die GS320 kombiniert einen 2,4-mm-Schlauchanschluss mit einem 5/16-UNF-Außengewinde und ermöglicht damit eine einfache Integration in technische Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl der passenden Einschraubtülle sollten neben Gewinde- und Schlauchgröße auch das verwendete Medium sowie die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GS420 - CPC Einschraubtülle 5/16-UNF-Außengewinde, 3,2 mm Schlauchanschluss, Acetal weiß
GS420 CPC Einschraubtülle mit 5/16-UNF-Außengewinde und 3,2 mm Schlauchanschluss Die GS420 CPC Einschraubtülle aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungslösung für kleine Schlauch- und Fluidsysteme. Sie kombiniert ein 5/16-UNF-Außengewinde mit einem 3,2 mm Schlauchanschluss und eignet sich insbesondere für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Die Einschraubtülle wird aus widerstandsfähigem Acetal gefertigt und ist in Weiß ausgeführt. Durch ihre kompakte Bauform lässt sie sich platzsparend in Geräte, Baugruppen und technische Systeme integrieren. Das 5/16-UNF-Außengewinde ermöglicht die direkte Verschraubung mit einem entsprechend ausgeführten Innengewinde. Kompakte Verbindung zwischen Gewinde und Schlauch Die Kombination aus 5/16-UNF-Außengewinde und 3,2-mm-Schlauchanschluss ermöglicht den direkten Übergang von einem Gewindeanschluss auf einen flexiblen Schlauch. Dadurch eignet sich die CPC GS420 besonders für Anwendungen mit begrenztem Bauraum und kleinen Schlauchdimensionen. Der Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Durch die Einschraubausführung kann die Tülle direkt in passende Geräte-, Gehäuse- oder Komponentenanschlüsse integriert werden und unterstützt damit einen kompakten und übersichtlichen Systemaufbau. Technische Daten der CPC GS420 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GS420 Ausführung: Einschraubtülle Gewinde: 5/16-UNF-Außengewinde Schlauchanschluss: 3,2 mm Material: Acetal Farbe: Weiß Typische Einsatzbereiche Die CPC GS420 FitQuik Einschraubtülle eignet sich für zahlreiche professionelle Anwendungen, beispielsweise in: medizinischen Geräten und Systemkomponenten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Seriengeräten CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für technische Anwendungen mit kleinen Schlauchdurchmessern. Die GS420 verbindet einen 3,2-mm-Schlauchanschluss mit einem 5/16-UNF-Außengewinde und ermöglicht dadurch eine einfache und platzsparende Integration in Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker, Tüllen und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl der passenden Einschraubtülle sollten neben Gewinde- und Schlauchgröße auch das verwendete Medium sowie die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GS520 - CPC Einschraubtülle 5/16-UNF-Außengewinde, 4,0 mm Schlauchanschluss, Acetal weiß
GS520 CPC Einschraubtülle mit 5/16-UNF-Außengewinde und 4,0 mm Schlauchanschluss Die GS520 CPC Einschraubtülle aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungslösung für kleine Schlauch- und Fluidsysteme. Sie kombiniert ein 5/16-UNF-Außengewinde mit einem 4,0 mm Schlauchanschluss und eignet sich insbesondere für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Die Einschraubtülle besteht aus robustem Acetal und ist in Weiß ausgeführt. Durch ihre kompakte Bauform lässt sich die GS520 platzsparend in Geräte, Baugruppen und technische Systeme integrieren. Das 5/16-UNF-Außengewinde ermöglicht die direkte Verschraubung mit einem entsprechend ausgeführten Innengewinde. Kompakter Übergang von Gewinde auf Schlauch Die Kombination aus 5/16-UNF-Außengewinde und 4,0-mm-Schlauchanschluss ermöglicht einen direkten Übergang von einem Gewindeanschluss auf einen flexiblen Schlauch. Dadurch eignet sich die CPC GS520 besonders für kompakt aufgebaute Geräte und Systeme, bei denen eine platzsparende und übersichtliche Leitungsführung erforderlich ist. Der Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Die Einschraubausführung ermöglicht eine direkte Integration in passende Geräte-, Gehäuse- oder Komponentenanschlüsse und unterstützt damit einen einfachen und funktionalen Systemaufbau. Technische Daten der CPC GS520 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GS520 Ausführung: Einschraubtülle Gewinde: 5/16-UNF-Außengewinde Schlauchanschluss: 4,0 mm Material: Acetal Farbe: Weiß Typische Einsatzbereiche Die CPC GS520 FitQuik Einschraubtülle eignet sich für zahlreiche professionelle Anwendungen, beispielsweise in: medizinischen Geräten und Systemkomponenten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Seriengeräten CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdurchmessern und begrenztem Bauraum. Die GS520 verbindet einen 4,0-mm-Schlauchanschluss mit einem 5/16-UNF-Außengewinde und ermöglicht dadurch eine einfache und platzsparende Integration in technische Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker, Tüllen und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl der passenden Einschraubtülle sollten neben Gewinde- und Schlauchgröße auch das verwendete Medium sowie die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
GS620 - CPC Einschraubtülle 5/16-UNF-Außengewinde, 4,8 mm Schlauchanschluss, Acetal weiß
GS620 CPC Einschraubtülle mit 5/16-UNF-Außengewinde und 4,8 mm Schlauchanschluss Die GS620 CPC Einschraubtülle aus der FitQuik-Serie von CPC (Colder Products Company) ist eine kompakte Verbindungslösung für kleine Schlauch- und Fluidsysteme. Sie kombiniert ein 5/16-UNF-Außengewinde mit einem 4,8 mm Schlauchanschluss und eignet sich besonders für Anwendungen in der Medizintechnik, Labortechnik, im Gerätebau sowie für industrielle OEM-Anwendungen. Die Einschraubtülle wird aus robustem Acetal gefertigt und ist in Weiß ausgeführt. Dank ihrer kompakten Bauform lässt sich die GS620 platzsparend in Geräte, Baugruppen und technische Systeme integrieren. Das 5/16-UNF-Außengewinde ermöglicht die direkte Verschraubung mit einem entsprechend ausgeführten Innengewinde. Direkter Übergang von 5/16-UNF-Gewinde auf 4,8-mm-Schlauch Die Kombination aus 5/16-UNF-Außengewinde und 4,8-mm-Schlauchanschluss ermöglicht einen direkten Übergang von einem Gewindeanschluss auf einen flexiblen Schlauch. Dadurch eignet sich die CPC GS620 insbesondere für kompakte Geräte und Anlagen, bei denen eine platzsparende und übersichtliche Schlauchführung erforderlich ist. Der Schlauchanschluss ist für entsprechend dimensionierte flexible Schläuche vorgesehen. Durch die Einschraubausführung kann die Tülle direkt in passende Geräte-, Gehäuse- oder Komponentenanschlüsse integriert werden und ermöglicht so einen funktionalen Aufbau von Schlauch- und Fluidsystemen. Technische Daten der CPC GS620 Hersteller: CPC (Colder Products Company) Serie: FitQuik Artikel / Typ: GS620 Ausführung: Einschraubtülle Gewinde: 5/16-UNF-Außengewinde Schlauchanschluss: 4,8 mm Material: Acetal Farbe: Weiß Typische Einsatzbereiche Die CPC GS620 FitQuik Einschraubtülle eignet sich für zahlreiche professionelle Anwendungen, beispielsweise in: medizinischen Geräten und Systemkomponenten Labor- und Analysegeräten Diagnostik- und Messsystemen Geräte- und Apparatebau industriellen Schlauch- und Fluidsystemen OEM-Baugruppen und Seriengeräten CPC FitQuik Verbindungstechnik für kompakte Geräteanschlüsse Die FitQuik-Serie von CPC umfasst kompakte Verbindungskomponenten für Anwendungen mit kleinen Schlauchdimensionen und begrenztem Bauraum. Die GS620 verbindet einen 4,8-mm-Schlauchanschluss mit einem 5/16-UNF-Außengewinde und ermöglicht dadurch eine einfache und platzsparende Integration in technische Geräte und Baugruppen. Weitere Schnellkupplungen, Stecker, Tüllen und Verbindungskomponenten finden Sie in unserem Sortiment von CPC Colder Products. Für kompakte Schlauchverbindungen in der Medizintechnik und Labortechnik finden Sie außerdem passende Luer Verbinder und Schlauchverbindungen in unserem Sortiment. Bei der Auswahl der passenden Einschraubtülle sollten neben Gewinde- und Schlauchgröße auch das verwendete Medium sowie die jeweiligen Betriebsbedingungen berücksichtigt werden. Gerne unterstützen wir Sie bei der Auswahl geeigneter CPC FitQuik Verbindungskomponenten für Ihre Anwendung.
Anschlüsse für Blutdruckmanschetten & NIBP-Systeme
NIBP steht für Non-Invasive Blood Pressure und bezeichnet die nichtinvasive Blutdruckmessung mit einer aufblasbaren Manschette. Zwischen Blutdruckmanschette und Messgerät wird Luft über einen Schlauch und passende Konnektoren übertragen.
Je nach Gerät und Manschettensystem können unterschiedliche Anschlussarten erforderlich sein. Deshalb sollte ein Blutdruckmanschetten-Anschluss nicht allein nach dem Schlauchdurchmesser ausgewählt werden.
Welcher Anschluss passt zu meiner Blutdruckmanschette?
Für die Auswahl eines passenden Konnektors sollten mehrere Merkmale geprüft werden:
- Gegenstück am Blutdruckmessgerät oder Patientenmonitor
- Anschlussart und Kupplungsgeometrie
- Schlauch-Innendurchmesser
- gegebenenfalls Gewindegröße
- Material des Konnektors
- produktspezifischer Druck- und Temperaturbereich
Ein mechanisch ähnlich aussehender Stecker ist nicht automatisch mit jedem Blutdruckmessgerät kompatibel.
CPC Konnektoren für Blutdruckmessgeräte
Im Schellen-Shop finden Sie CPC Konnektoren für Blutdruckmanschetten und NIBP-Anwendungen. Dazu gehören verschiedene Bauformen aus dem FitQuik-Umfeld für kompakte pneumatische Verbindungen.
Weitere CPC Verbindungssysteme finden Sie unter CPC Colder Products sowie in der Übersicht CPC Kupplungen.
Kupplung, Stecker oder Einschraubtülle?
| Bauteil | Funktion |
|---|---|
| Kupplung | Nimmt das passende Gegenstück auf und ermöglicht eine lösbare Verbindung |
| Stecker | Wird mit der passenden Kupplung verbunden |
| Schlauchtülle | Verbindet den Konnektor mit einem geeigneten Schlauch |
| Einschraubtülle | Stellt den Übergang zwischen Schlauch und Gewindeanschluss her |
Welche Bauform benötigt wird, hängt vom Aufbau des Blutdruckmesssystems und vom vorhandenen Gegenstück ab.
Bajonett-Konnektoren für Blutdruckmanschetten
Ein Teil der angebotenen Blutdruck-Konnektoren arbeitet mit einem Bajonettanschluss. Dabei werden Kupplung und passender Stecker durch Einsetzen und Drehen miteinander verbunden.
Solche Anschlüsse ermöglichen eine kompakte und lösbare Verbindung zwischen Blutdruckmanschette, Schlauch und Messgerät. Entscheidend ist jedoch, dass Kupplung und Stecker derselben kompatiblen Anschlussgeometrie entsprechen.
5/16-UNF Anschlüsse für Blutdruckmessgeräte
Für bestimmte Geräteanschlüsse stehen Einschraubtüllen mit 5/16-UNF-Außengewinde zur Verfügung. Diese verbinden einen entsprechenden Gewindeanschluss mit einem pneumatischen Schlauch.
Vor der Bestellung sollten Gewindetyp, Gewindedurchmesser und Schlauchanschluss mit den technischen Angaben des vorhandenen Gerätes abgeglichen werden.
Schlauchanschlüsse von 2,4 bis 4,8 mm
Je nach Produktausführung sind Blutdruck-Konnektoren für unterschiedliche Schlauch-Innendurchmesser erhältlich.
| Schlauch-Innendurchmesser | Zollmaß |
|---|---|
| 2,4 mm | 3/32" |
| 3,2 mm | 1/8" |
| 4,0 mm | 5/32" |
| 4,8 mm | 3/16" |
Schlauch-Innendurchmesser richtig bestimmen
Bei den angebotenen Schlauchtüllen ist der Innendurchmesser des Schlauchs ein wichtiges Auswahlkriterium. Er muss zur vorgesehenen Tülle passen.
Der Innendurchmesser sollte deshalb am vorhandenen Schlauch beziehungsweise anhand der technischen Dokumentation der Blutdruckmanschette bestimmt werden.
ABS, Acetal oder Nylon?
Je nach Produktausführung kommen für die Konnektoren unterschiedliche technische Kunststoffe wie ABS, Acetal oder Nylon zum Einsatz.
Die Materialauswahl ist produktspezifisch und sollte unter Berücksichtigung von mechanischer Belastung, Temperatur, Druck und den Anforderungen des jeweiligen Gerätes erfolgen.
Blutdruckmanschetten an Patientenmonitore anschließen
In Patientenmonitoren und medizinischen Messsystemen wird die Blutdruckmanschette über einen pneumatischen Schlauch mit dem NIBP-Modul verbunden. Dabei muss der verwendete Anschluss mechanisch und technisch zum vorhandenen Gerät passen.
Vor einem Austausch sollten insbesondere geprüft werden:
- Hersteller- und Gerätespezifikation
- vorhandenes Gegenstück
- Schlauchmaß
- Anschlussgeometrie
- Betriebsbedingungen
Die angebotenen Konnektoren sind daher nicht pauschal als universeller Ersatz für jedes Blutdruckmessgerät zu verstehen.
Warum Blutdruck-Konnektoren und Luer-Verbindungen getrennt betrachten?
Blutdruck-Konnektoren und Luer-Verbindungen erfüllen unterschiedliche technische Aufgaben und besitzen unterschiedliche Anschlussgeometrien. Sie sollten deshalb nicht allein aufgrund ähnlicher Abmessungen miteinander verwechselt oder ausgetauscht werden.
Für Luer-Verbindungen finden Sie eine separate Übersicht unter Luer Lock & Luer Verbinder.
CPC Blutdruckmanschetten-Konnektoren kaufen
Im Schellen-Shop finden Sie Anschlüsse und Konnektoren für Blutdruckmanschetten in unterschiedlichen Bauformen, Materialien und Schlauchgrößen.
Auch kleine Stückzahlen sind erhältlich. Bei Fragen zu Schlauch-Innendurchmesser, Anschlussart oder Gegenstück unterstützen wir Sie gerne bei der Auswahl des passenden Konnektors.
Weitere technische Verbindungslösungen finden Sie unter Schlauchverbinder.
FAQ zu NIBP- & Blutdruckmanschetten-Anschlüssen
Welcher Anschluss passt zu meiner Blutdruckmanschette?
Der passende Anschluss richtet sich nach Gegenstück, Anschlussgeometrie, Schlauch-Innendurchmesser und den technischen Angaben des Blutdruckmessgerätes beziehungsweise Patientenmonitors.
Was bedeutet NIBP?
NIBP steht für Non-Invasive Blood Pressure und bezeichnet die nichtinvasive Blutdruckmessung mit einer aufblasbaren Manschette.
Welche Schlauchgröße brauche ich für einen Blutdruckmanschetten-Anschluss?
Je nach Konnektor stehen beispielsweise Schlauchtüllen für 2,4 mm, 3,2 mm, 4,0 mm oder 4,8 mm Schlauch-Innendurchmesser zur Verfügung.
Was ist ein Bajonettanschluss für Blutdruckmanschetten?
Bei einem Bajonettanschluss werden passende Kupplungs- und Steckerteile durch Einsetzen und Drehen miteinander verbunden. Beide Komponenten müssen geometrisch kompatibel sein.
Was bedeutet 5/16-UNF bei einem Blutdruckanschluss?
5/16-UNF bezeichnet ein zölliges Feingewinde. Entsprechende Einschraubtüllen verbinden dieses Gewinde mit einem geeigneten pneumatischen Schlauch.
Sind Blutdruckmanschetten-Konnektoren mit Luer Lock kompatibel?
Nicht grundsätzlich. Blutdruck-Konnektoren und Luer-Verbindungen sind unterschiedliche Anschlusssysteme und müssen entsprechend ihrer vorgesehenen Geometrie und Anwendung ausgewählt werden.
Passen die Konnektoren an jedes Blutdruckmessgerät?
Nein. Vor der Auswahl müssen Anschlussgeometrie, Gegenstück, Schlauchmaß und Gerätespezifikation geprüft werden.
