Rohrschellen für 2 Rohre – Befestigungsschellen mit Mittelbefestigung
Rohrschellen für 2 Rohre ermöglichen die parallele Befestigung von zwei Rohren, Leitungen, Schläuchen oder Kabeln über einen gemeinsamen Befestigungspunkt. Beide Leitungen werden nebeneinander in einer einteiligen Doppelschelle geführt und die Schelle mittig an der Unterkonstruktion verschraubt.
Im Schellen-Shop finden Sie spezielle Befestigungsschellen für zwei Leitungen nach DIN 72572 sowie BSS- und BSN-Ausführungen aus verzinktem Stahl. Für Anwendungen mit geringem Gewicht stehen außerdem Rohrschellen nach DIN 5534 aus Aluminium zur Verfügung.
Für die Auswahl sind insbesondere Außendurchmesser der beiden Leitungen, Befestigungsloch, Bauform, Werkstoff und Materialabmessung entscheidend. Das aktuelle Sortiment deckt kleine Leitungsdurchmesser ab etwa 5 mm bis zu deutlich größeren Rohr- und Kabelabmessungen ab.

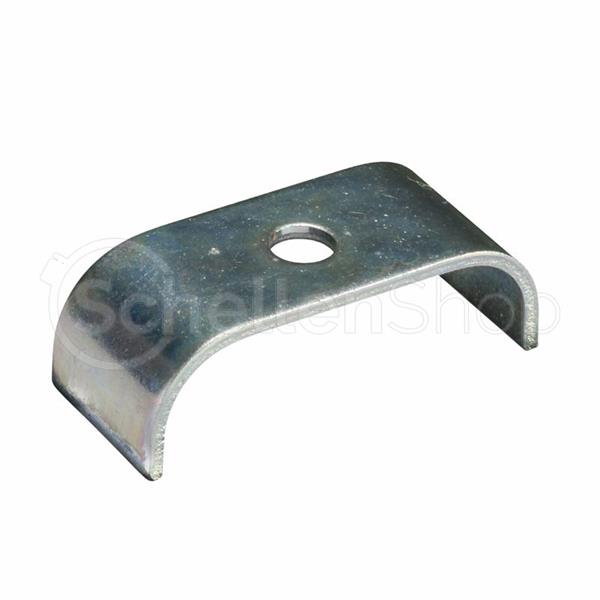

Befestigungsschelle BSN Art. 5220, Stahl verzinkt – 10
Befestigungsschelle BSN Art. 5220 Die Befestigungsschelle BSN Art. 5220 dient der Befestigung von zwei Leitungen oder zwei Rohren. Das Material der Befestigungsschelle BSN Art. 5220 ist Stahl verzinkt und somit sehr robust. Der Kabel- bzw. Leitungsdruchmesser kann von 9 mm bis 22 mm (1/2") frei gewählt werden.

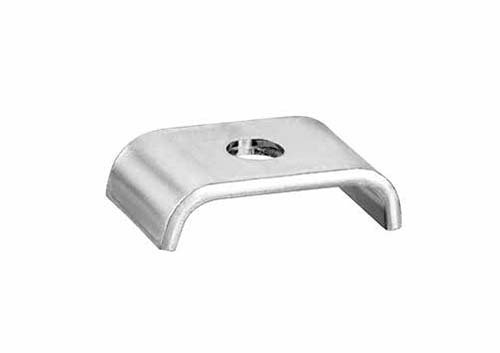

NORMAFIX® Befestigungsschelle BSS Typ 532, Stahl verzinkt – 10
NORMAFIX® Befestigungsschelle BSS Typ 532 Die NORMAFIX® Befestigungsschelle BSS Typ 532 ist für die Befestigung von Kabeln, Rohren und als Kabelschutz die schnelle und einfache Lösung. Die NORMAFIX® Befestigungsschelle BSS Typ 532 ist eine kostengünstige, aber zuverlässige Lösung für industrielle, gewerbliche und private Anwendungen. Der Durchmesser für die Kabel oder Leitungen, die befestigt werden sollen, können für die NORMAFIX® Befestigungsschelle BSS Typ 532 zwischen 10 mm und 26 mm rei gewählt werden.

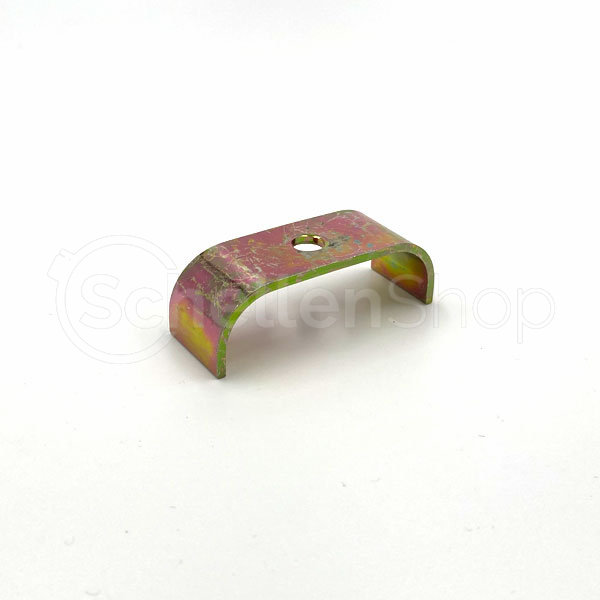

Befestigungsschelle BSN Art. 5220, Gelb verzinkt – 15
Befestigungsschelle BSN Art. 5220, Gelb verzinkt Die Befestigungsschelle BSN Art. 5220 dient der Befestigung von zwei Leitungen oder zwei Rohren. Das Material der Befestigungsschelle BSN Art. 5220 ist Stahl verzinkt und somit sehr robust. Der Kabel- bzw. Leitungsdruchmesser kann von 9 mm bis 22 mm (1/2") frei gewählt werden.

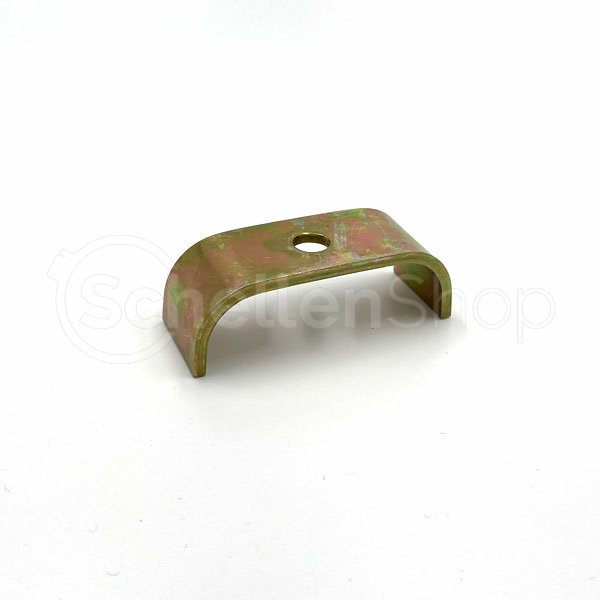

NORMAFIX® Befestigungsschelle BSS Typ 532, Gelb verzinkt – 18
ABVERKAUF - Befestigungsschelle BSS Typ 532, Gelb verzinkt Die NORMAFIX® Befestigungsschelle BSS Typ 532 ist für die Befestigung von Kabeln, Rohren und als Kabelschutz die schnelle und einfache Lösung. Die NORMAFIX® Befestigungsschelle BSS Typ 532 ist eine kostengünstige, aber zuverlässige Lösung für industrielle, gewerbliche und private Anwendungen. Der Durchmesser für die Kabel oder Leitungen, die befestigt werden sollen, können für die NORMAFIX® Befestigungsschelle BSS Typ 532 zwischen 10 mm und 26 mm gewählt werden.
Befestigungsschelle BSL nach DIN 72572, Stahl verzinkt
Befestigungsschelle BSL nach DIN 72572 Diese leichte Befestigungsschelle nach DIN 72572 dient der Befestigung von zwei Kabeln, zwei Rohren oder zwei Leitungen. Der Außendurchmesser der zu befestigenden Leitungen kann von 5 mm bis 22 mm (1/2") frei gewählt werden. Die Befestigungsschelle BSL nach DIN 72572 ist aus verzinkten Stahl gefertigt.
Rohrschelle nach DIN 5534 aus Aluminium mit Mittelbohrung – 9 - 11
Rohrschelle nach DIN 5534 aus Aluminium – mit Mittelbohrung für M6 oder M8 Die Rohrschelle nach DIN 5534 aus Aluminium ist eine hochwertige Zugentlastungsschelle zur sicheren Befestigung von zwei Leitungen oder Rohren. Durch die präzise Mittelbohrung für M6 (6,4 mm) oder M8 (8,4 mm) lässt sich die Schelle schnell und zuverlässig montieren. Die Schelle ist mit einem Klemmspalt konstruiert, der eine optimale Anzugsmöglichkeit bietet – so können Leitungen fest, aber spannungsarm fixiert werden. Das robuste Aluminium sorgt für hohe Stabilität, Korrosionsbeständigkeit und Langlebigkeit, selbst unter anspruchsvollen Einsatzbedingungen. Produktmerkmale: Norm: DIN 5534 Material: Aluminium – leicht, stabil, korrosionsbeständig Ausführung: Rohrschelle für 2 Leitungen mit Zugentlastung Mittelbohrung: wahlweise M6 (6,4 mm) oder M8 (8,4 mm), je nach Schellengröße (Siehe Datenblatt) Mit Klemmspalt für sicheren, gleichmäßigen Anzug Einfache Montage – ideal für Rohr-, Leitungs- und Kabelbefestigungen Vibrationsfest & langlebig Vorteile: Stabile Doppelschelle zur parallelen Leitungsführung Leichte Konstruktion durch Aluminium Dauerhaft fester Halt bei geringem Gewicht Hohe Korrosions- und Witterungsbeständigkeit Normgerechte Fertigung (DIN 5534) Die Rohrschelle nach DIN 5534 aus Aluminium mit Mittelbohrung wird vor allem im Maschinen- und Anlagenbau, in der Elektrotechnik, der Mess- und Regeltechnik sowie im Fahrzeug- und Apparatebau eingesetzt und dient zur sicheren, vibrationsfesten Befestigung von Leitungen, Rohren und Kabeln mit gleichzeitiger Zugentlastung und präziser Ausrichtung. Diese Rohrschelle nach DIN 5534 bietet eine zuverlässige Befestigungslösung für zwei parallel verlaufende Leitungen – präzise gefertigt, montagefreundlich und langlebig.
- Wie funktioniert eine Rohrschelle für 2 Rohre?
- Befestigungsschellen nach DIN 72572
- BSS oder BSN?
- Aluminium-Rohrschellen nach DIN 5534
- Durchmesser & Klemmbereich auswählen
- M4, M5, M6 oder M8?
- Verzinkter Stahl oder Aluminium?
- Unterschied zu anderen Doppelschellen
- Typische Anwendungen
- Häufige Fragen
Zwei Rohre oder Leitungen mit einem Befestigungspunkt montieren
Bei diesen Befestigungsschellen werden zwei parallel verlaufende Leitungen gemeinsam von einer einteiligen Schelle umfasst. Zwischen den beiden Leitungen befindet sich die zentrale Befestigungsbohrung.
Dadurch genügt ein Befestigungspunkt, um zwei Leitungen geordnet nebeneinander zu führen.
Diese Bauweise bietet insbesondere Vorteile, wenn:
- zwei Leitungen parallel verlaufen
- wenig Montagefläche vorhanden ist
- die Leitungsführung übersichtlich bleiben soll
- beide Leitungen mit nur einer Schraube befestigt werden sollen
- Rohr-, Kabel- oder Schlauchpaare gemeinsam geführt werden
Die beiden Leitungen bleiben dabei voneinander getrennt und werden nicht fluidisch miteinander verbunden.
Befestigungsschellen nach DIN 72572 für 2 Leitungen
Die DIN 72572 beschreibt Befestigungsschellen mit Mittenbefestigung für zwei Leitungen. Dazu können beispielsweise Rohre, Schläuche oder vergleichbare Leitungen gehören.
Die aktuelle DIN 72572:2023-05 definiert die technischen Grundlagen und Lieferbedingungen für diese Bauform.
Im Schellen-Shop finden Sie entsprechende BSL-Befestigungsschellen aus verzinktem Stahl für verschiedene Leitungsdurchmesser.
Der aktuelle Größenbereich reicht beispielsweise von kleinen Durchmessern um 5 mm bis zu Ausführungen für ungefähr 22 mm beziehungsweise 1/2".
Je nach Größe unterscheiden sich auch die vorgesehenen Befestigungsbohrungen.
Aufbau einer DIN-72572-Schelle
Die charakteristische Bauform besitzt:
- zwei Leitungsaufnahmen
- eine zentrale Befestigungsbohrung
- eine einteilige Metallkonstruktion
- eine symmetrische Leitungsführung
Damit eignet sich die Schelle besonders für eine kompakte parallele Verlegung zweier Leitungen.
BSS oder BSN – welche Befestigungsschelle?
Neben DIN-72572-Ausführungen finden Sie BSS- und BSN-Befestigungsschellen für zwei Rohre beziehungsweise Leitungen.
BSN Art. 5220
Die BSN Art. 5220 dient zur gemeinsamen Befestigung von zwei Rohren, Kabeln oder Leitungen.
Im aktuellen Sortiment stehen unterschiedliche Durchmesser zwischen ungefähr 9 und 22 mm zur Verfügung.
Die Schelle wird unter anderem in galvanisch verzinkter sowie gelb verzinkter Ausführung angeboten.
NORMAFIX BSS Typ 532
Die NORMAFIX® BSS Typ 532 ist eine weitere Befestigungsschelle für zwei parallel geführte Leitungen.
Je nach Variante können Rohr-, Kabel- beziehungsweise Leitungsdurchmesser von ungefähr 10 bis 26 mm befestigt werden.
Auch hier stehen unterschiedliche Oberflächen beziehungsweise Ausführungen zur Verfügung.
Welche Variante geeignet ist, sollte anhand des tatsächlichen Leitungsdurchmessers, Befestigungslochs und der vorgesehenen Umgebung ausgewählt werden.
Rohrschellen nach DIN 5534 aus Aluminium für 2 Leitungen
Für Anwendungen, bei denen ein geringes Eigengewicht wichtig ist, stehen Rohrschellen nach DIN 5534 aus Aluminium zur Verfügung.
Die Bauform ist speziell für die gemeinsame Befestigung von zwei parallel verlaufenden Rohren, Leitungen beziehungsweise Kabeln vorgesehen und besitzt eine Mittelbohrung zur Montage.
Je nach Größe sind Befestigungsbohrungen beispielsweise für M6 beziehungsweise M8 vorgesehen.
Die DIN-5534-Ausführung besitzt außerdem einen Klemmspalt, über den die Schelle beim Festziehen an die vorgesehenen Leitungsdurchmesser angezogen wird.
Im Schellen-Shop finden Sie aktuell beispielsweise Klemmbereiche wie:
- 9–11 mm
- 13–15 mm
- 39–43 mm
Weitere DIN-5534-Größen können je nach Verfügbarkeit beziehungsweise Produktprogramm möglich sein.
Hinweis: Aus der Bauform DIN 5534 ergibt sich keine pauschale Freigabe für explosionsgefährdete Bereiche. Bestehen entsprechende Anforderungen, müssen diese separat anhand der konkreten Anlage und der geltenden Vorgaben geprüft werden.
Durchmesser & Klemmbereich richtig auswählen
Bei einer Rohrschelle für zwei Rohre ist der Außendurchmesser der beiden zu befestigenden Leitungen entscheidend.
Im aktuellen Sortiment finden Sie feste Durchmesser unter anderem von:
- 5 mm
- 6 mm
- 7 mm
- 8 mm
- 9 mm
- 10 mm
- 12 mm
- 13 mm
- 15 mm
- 18 mm
- 19 mm
- 20 mm
- 22 mm / ca. 1/2"
- 23 mm
- 26 mm
Andere Bauformen werden über einen Klemmbereich angegeben.
Der tatsächliche Außendurchmesser muss dabei innerhalb des angegebenen Bereichs liegen.
Müssen beide Rohre denselben Durchmesser haben?
Die in dieser Kategorie angebotenen Standard-Befestigungsschellen sind in der Regel für zwei gleich beziehungsweise passend dimensionierte Leitungspositionen innerhalb der jeweiligen Produktausführung konzipiert.
Sollen zwei unterschiedlich große Rohre gemeinsam befestigt werden, muss geprüft werden, ob dafür eine ausdrücklich passende Doppelschelle angeboten wird. Eine Standardausführung sollte nicht außerhalb ihrer angegebenen Abmessungen eingesetzt werden.
Befestigungsloch: M4, M5, M6 oder M8?
Neben dem Leitungsdurchmesser ist die zentrale Befestigungsbohrung ein wichtiges Auswahlkriterium.
Im aktuellen Sortiment stehen beispielsweise zur Verfügung:
- 4,8 mm – etwa für M4
- 5,8 mm – etwa für M5
- 7,0 mm – etwa für M6
- 8,4 mm – etwa für M8
Die Zuordnung dient als praktische Orientierung. Welche Schraubengröße für eine Konstruktion tatsächlich geeignet ist, hängt zusätzlich von Untergrund, Schellengeometrie und mechanischer Beanspruchung ab.
Verzinkter Stahl oder Aluminium?
Die Kategorie umfasst unterschiedliche Werkstoffe und Oberflächen für verschiedene Einbausituationen.
Galvanisch verzinkter Stahl
Verzinkter Stahl verbindet eine robuste Metallkonstruktion mit einem zusätzlichen Korrosionsschutz und wird beispielsweise bei BSL-, BSS- und BSN-Befestigungsschellen eingesetzt.
Gelb verzinkter Stahl
Einzelne ältere beziehungsweise spezielle Ausführungen sind gelb verzinkt erhältlich. Auch hier schützt die Oberflächenbehandlung den Stahl gegenüber einer unbehandelten Oberfläche.
Aluminium
Aluminium bietet ein deutlich geringeres Eigengewicht und wird bei den Rohrschellen entsprechend DIN 5534 eingesetzt.
Welcher Werkstoff geeignet ist, hängt von Umgebung, mechanischer Belastung, Korrosionsanforderungen und gegebenenfalls Gewichtsvorgaben ab.
Materialbreite & Materialstärke
Die Schellen unterscheiden sich zusätzlich durch ihren Materialquerschnitt.
Im aktuellen Sortiment finden Sie beispielsweise:
- 10 × 1 mm
- 12 × 1,5 mm
- 20 × 2 mm
- 25 × 3 mm
Ein größerer Materialquerschnitt bedeutet nicht automatisch eine definierte höhere Tragfähigkeit. Ohne entsprechende Herstellerdaten sollte aus der Materialdimension keine konkrete Traglast abgeleitet werden.
Unterschied zu Doppelschellen, DIN 3016 F2 & STAUFF-Doppelschellen
Der Begriff „Doppelschelle“ wird für verschiedene Befestigungsprinzipien verwendet. Deshalb sollte die Bauform vor der Bestellung genau geprüft werden.
Rohrschellen für 2 Rohre mit Mittelbefestigung
Die Produkte dieser Kategorie umfassen zwei Leitungspositionen innerhalb einer gemeinsamen einteiligen Schelle und werden zentral zwischen den Leitungen befestigt.
Klassische Doppelrohrschellen
In unserer übergeordneten Kategorie Doppelschellen finden Sie weitere Bauformen für die gemeinsame Befestigung von zwei Rohren beziehungsweise Leitungen.
DIN 3016 Form F2
Bei DIN-3016-Schellen Form F2 werden ebenfalls zwei Leitungen gemeinsam befestigt. Diese Bauform unterscheidet sich jedoch konstruktiv deutlich von einer DIN-72572-Mittenbefestigung und ist je nach Ausführung beispielsweise mit Gummieinlage erhältlich.
STAUFF Doppelschellen
STAUFF Doppelschellen verwenden ein anderes Klemmbacken- und Montagesystem und werden insbesondere für Hydraulik- und Rohrleitungsanwendungen eingesetzt.
Welche Doppelschelle geeignet ist, hängt deshalb nicht nur von der Zahl der Rohre, sondern auch von Durchmesser, Befestigungsart, Dämpfung, Belastung und Anlagenkonzept ab.
Typische Anwendungen für Rohrschellen für 2 Rohre
Die kompakte Mittelbefestigung eignet sich überall dort, wo zwei Leitungen parallel geführt und gemeinsam fixiert werden sollen.
Typische Anwendungen sind:
- Maschinen- und Anlagenbau
- Fahrzeugbau
- Geräte- und Apparatebau
- Elektrotechnik
- Mess- und Regeltechnik
- Rohr- und Leitungsführung
- Kabel- und Kabelbaumbefestigung
- Instandhaltung
- Oldtimer- und Restaurierungsprojekte
Die konkrete Ausführung muss dabei zu Leitungsdurchmesser, Befestigungsuntergrund, Umgebung und mechanischer Beanspruchung passen.
Weitere passende Doppelschellen & Rohrbefestigungen
- Doppelschellen & Doppelrohrschellen
- DIN 3016 Form F1/F2
- STAUFF Doppel-Baureihe
- Einteilige einlaschige Rohrschellen
- Einteilige zweilaschige Rohrschellen
- Zweiteilige Rohrschellen
- Rohrschellen aus Aluminium
Rohrschellen für zwei Rohre erhalten Sie im Schellen-Shop auch in kleinen Mengen. Bei Fragen zu Leitungsdurchmesser, Befestigungsloch, Norm oder Bauform unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zu Rohrschellen für 2 Rohre
Was ist eine Rohrschelle für zwei Rohre?
Eine Rohrschelle für zwei Rohre besitzt zwei Leitungsaufnahmen innerhalb einer gemeinsamen Schelle. Viele Ausführungen werden mittig zwischen den beiden Rohren beziehungsweise Leitungen an der Unterkonstruktion befestigt.
Was ist DIN 72572?
DIN 72572 beschreibt Befestigungsschellen mit Mittenbefestigung für zwei Leitungen, beispielsweise Rohre oder Schläuche. Die aktuelle Ausgabe ist DIN 72572:2023-05.
Welche Durchmesser gibt es?
Im aktuellen Schellen-Shop-Sortiment finden Sie je nach Bauform feste Leitungsdurchmesser von etwa 5 bis 26 mm sowie zusätzliche Klemmbereiche bei speziellen Aluminiumschellen.
Müssen beide Leitungen gleich groß sein?
Standardausführungen sind für die in der jeweiligen Produktvariante vorgesehenen Leitungsdimensionen konstruiert. Sollen unterschiedlich große Leitungen gemeinsam befestigt werden, muss eine ausdrücklich dafür passende Schelle ausgewählt werden.
Was ist der Unterschied zwischen DIN 72572 und DIN 5534?
DIN 72572 beschreibt Befestigungsschellen mit Mittenbefestigung für zwei Leitungen. DIN-5534-Ausführungen in dieser Kategorie sind spezielle Aluminium-Rohrschellen für zwei parallel verlaufende Leitungen mit zentraler Befestigung.
Welche Befestigungslöcher gibt es?
Im aktuellen Sortiment stehen unter anderem Bohrungen mit 4,8, 5,8, 7,0 und 8,4 mm zur Verfügung, entsprechend ungefähr M4 bis M8.
Gibt es Rohrschellen für zwei Rohre aus Aluminium?
Ja. Im Schellen-Shop finden Sie Rohrschellen entsprechend DIN 5534 aus Aluminium. Sie kombinieren die Aufnahme zweier Leitungen mit geringem Eigengewicht.
Was ist der Unterschied zu einer normalen Doppelrohrschelle?
Diese Kategorie konzentriert sich auf kompakte einteilige Befestigungsschellen mit zwei Leitungspositionen und häufig zentraler Mittelbefestigung. Der Begriff Doppelrohrschelle umfasst dagegen auch andere Bauformen wie Sanitär-, DIN-3016- oder Hydraulik-Doppelschellen.
Kann ich damit auch Kabel befestigen?
Ja. Mehrere Bauformen wie BSL, BSS und BSN werden neben Rohren auch zur Befestigung von Leitungen, Kabeln beziehungsweise Kabelbäumen eingesetzt, sofern der Durchmesser und die Anwendung zur jeweiligen Schelle passen.
Ist DIN 5534 automatisch für explosionsgefährdete Bereiche geeignet?
Nein. Aus der DIN-5534-Bauform ergibt sich keine pauschale Explosionsschutzfreigabe. Entsprechende Anforderungen müssen separat anhand der konkreten Anwendung und Gesamtkonstruktion geprüft werden.
Was ist der Unterschied zur DIN 3016 Form F2?
DIN-3016-Form-F2-Schellen sind eine andere konstruktive Bauform für zwei Leitungen und können beispielsweise mit Gummieinlage ausgeführt sein. DIN-72572-Schellen verwenden dagegen eine kompakte Mittenbefestigung zwischen zwei Leitungspositionen.
