VDA Stutzen & Anschlussstutzen für Fluidsysteme
VDA Stutzen und VDA Anschlussstutzen dienen als definierte Schnittstellen für medienführende Leitungen in Fahrzeugen, Maschinen und technischen Anlagen. Sie werden unter anderem in Kühl-, Heiz-, Temperier- und weiteren Fluidsystemen eingesetzt und bilden das passende Gegenstück zu kompatiblen Steckverbindern.
Im Schellen-Shop finden Sie VDA Stutzen in unterschiedlichen Nennweiten und Anschlussausführungen für Fahrzeug- und Nutzfahrzeugbau, Maschinen- und Anlagenbau, Gerätebau, Kühl- und Temperiertechnik sowie Fluidtechnik. Weitere Lösungen finden Sie in unserer Kategorie Schlauchverbindung.

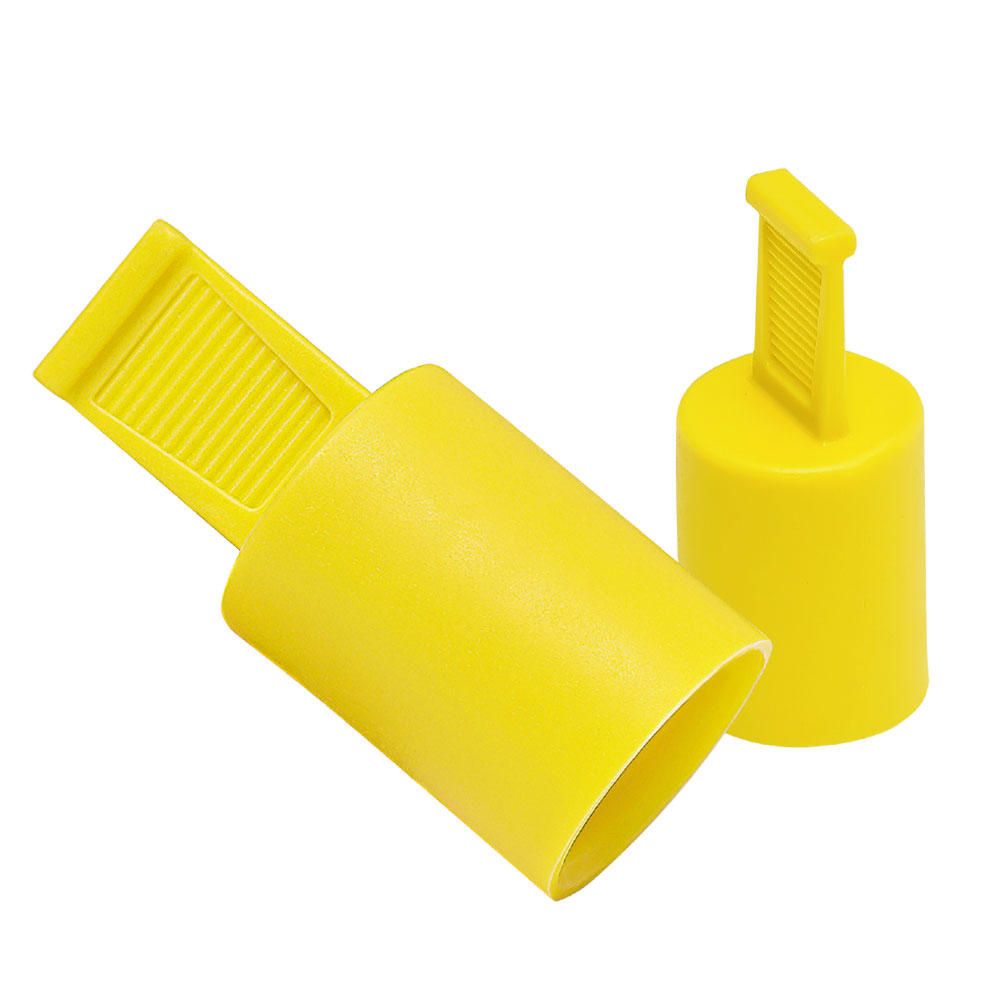

Flexible Schutzkappe EP 210 / ZL für VDA-Stutzen / NORMAQUICK (gelb) – NW 06
CaPtoP® EP 210 | Flexible Griffkappen mit innenliegender Dichtlippe Die CAPTOP® Griffkappe EP 210 bietet eine effiziente Schnellmontage-Lösung für den zuverlässigen Schutz von Rohrenden, Schläuchen, Wellen und Bolzen. Ihre neu gestaltete ergonomische Grifflasche erleichtert die Handhabung deutlich. Technische Reinheit wird gewährleistet durch die umlaufende Dichtlippe, die einen sicheren Verschluss gewährleistet und für einen festen Sitz sorgt. Diese Kappe ist schonend und vielseitig einsetzbar, da sie verschiedene Gewindearten schützt, darunter Regel-, Fein- und Rohrgewinde bis zur Endmontage, indem sie sie zuverlässig vor Verschmutzung und Beschädigung bewahrt. Für eine schnelle Demontage ist das robuste, handliche Griffstück konzipiert, das ein müheloses Abziehen der Kappe von der Anwendung ermöglicht.

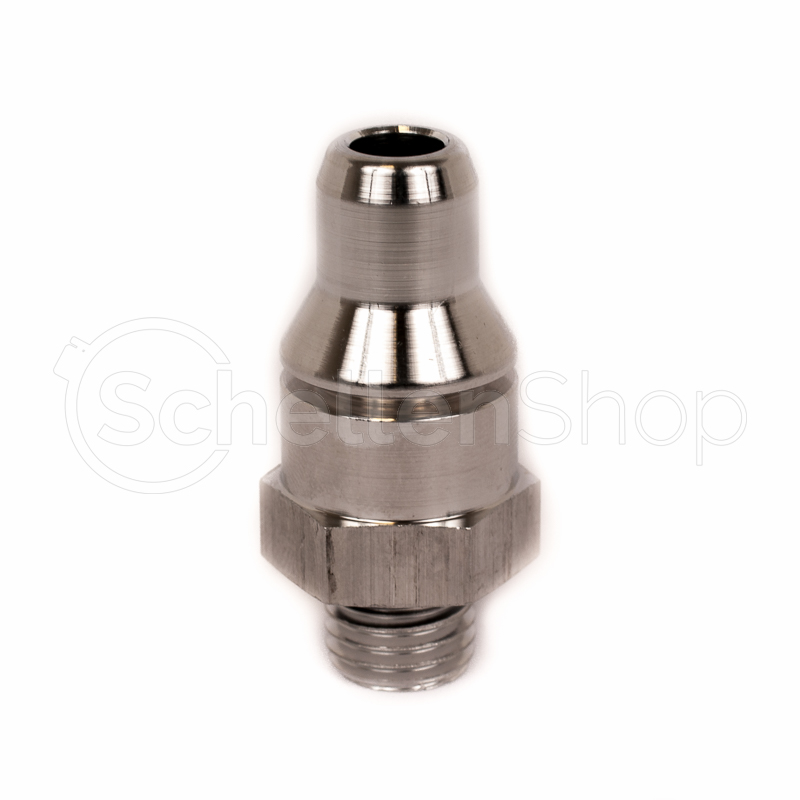

VDA-Einschraub Stecknippel NW 08 - M12x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 08 – M12x1,5 für NORMAQUICK PS3 Der VDA-Einschraub-Stecknippel NW 08 mit Gewinde M12x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Gefertigt wird der Stecknippel aus Aluminium EN AW-6082-T6 und mit einer widerstandsfähigen Hart-Coat 20+5 µm Oberfläche versehen. Die Kombination aus Nennweite NW 08, metrischem Einschraubgewinde M12x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme. Kompletter Lieferumfang: Der VDA-Einschraub-Stecknippel wird inklusive EPDM-O-Ring und Schutzkappe geliefert. VDA Anschlussstutzen NW 08 für NORMAQUICK PS3 Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M12x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen. Weitere passende Steckverbinder und Bauformen finden Sie in unserer Kategorie NORMAQUICK PS3. Komplett mit EPDM-O-Ring und Schutzkappe Zum Lieferumfang gehören ein O-Ring aus EPDM sowie eine Schutzkappe. Damit erhalten Sie den VDA-Einschraub-Stecknippel bereits komplett mit den zugehörigen Komponenten. VDA-Einschraub-Stecknippel NW 08 EPDM-O-Ring Schutzkappe Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Bauteiloberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. Zusammen mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme. Technische Eigenschaften Ausführung: VDA-Einschraub-Stecknippel Nennweite: NW 08 Gewinde: M12x1,5 System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Dichtung: O-Ring aus EPDM Lieferumfang: Stecknippel inklusive EPDM-O-Ring und Schutzkappe Weitere VDA- und NORMAQUICK Komponenten Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.

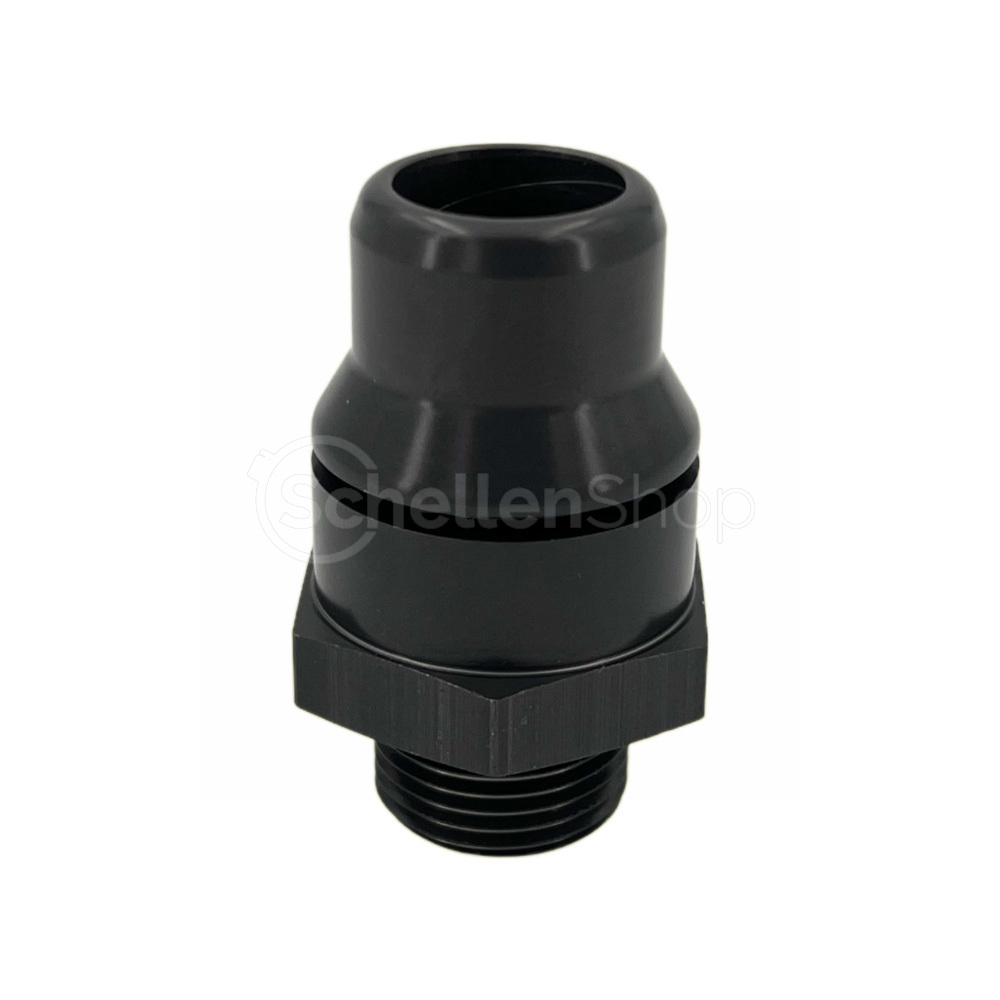

VDA-Einschraub-Stecknippel NW 16 - M20x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 16 – M20x1,5 für NORMAQUICK PS3 Der VDA-Einschraub-Stecknippel NW 16 mit Gewinde M20x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Gefertigt wird der Stecknippel aus Aluminium EN AW-6082-T6 und mit einer widerstandsfähigen Hart-Coat 20+5 µm Oberfläche versehen. Die Kombination aus Nennweite NW 16, metrischem Einschraubgewinde M20x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme. Kompletter Lieferumfang: Der VDA-Einschraub-Stecknippel wird inklusive EPDM-O-Ring und Schutzkappe geliefert. VDA Anschlussstutzen NW 16 für NORMAQUICK PS3 Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M20x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen. Weitere passende Steckverbinder und Bauformen finden Sie in unserer Kategorie NORMAQUICK PS3. Komplett mit EPDM-O-Ring und Schutzkappe Zum Lieferumfang des VDA-Einschraub-Stecknippels gehören ein O-Ring aus EPDM sowie eine Schutzkappe. Damit wird der Anschlussstutzen bereits komplett mit den zugehörigen Komponenten geliefert. VDA-Einschraub-Stecknippel NW 16 EPDM-O-Ring Schutzkappe Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Bauteiloberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. Zusammen mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme. Technische Eigenschaften Ausführung: VDA-Einschraub-Stecknippel Nennweite: NW 16 Gewinde: M20x1,5 System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Dichtung: O-Ring aus EPDM Lieferumfang: Stecknippel inklusive EPDM-O-Ring und Schutzkappe Weitere VDA- und NORMAQUICK Komponenten Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.

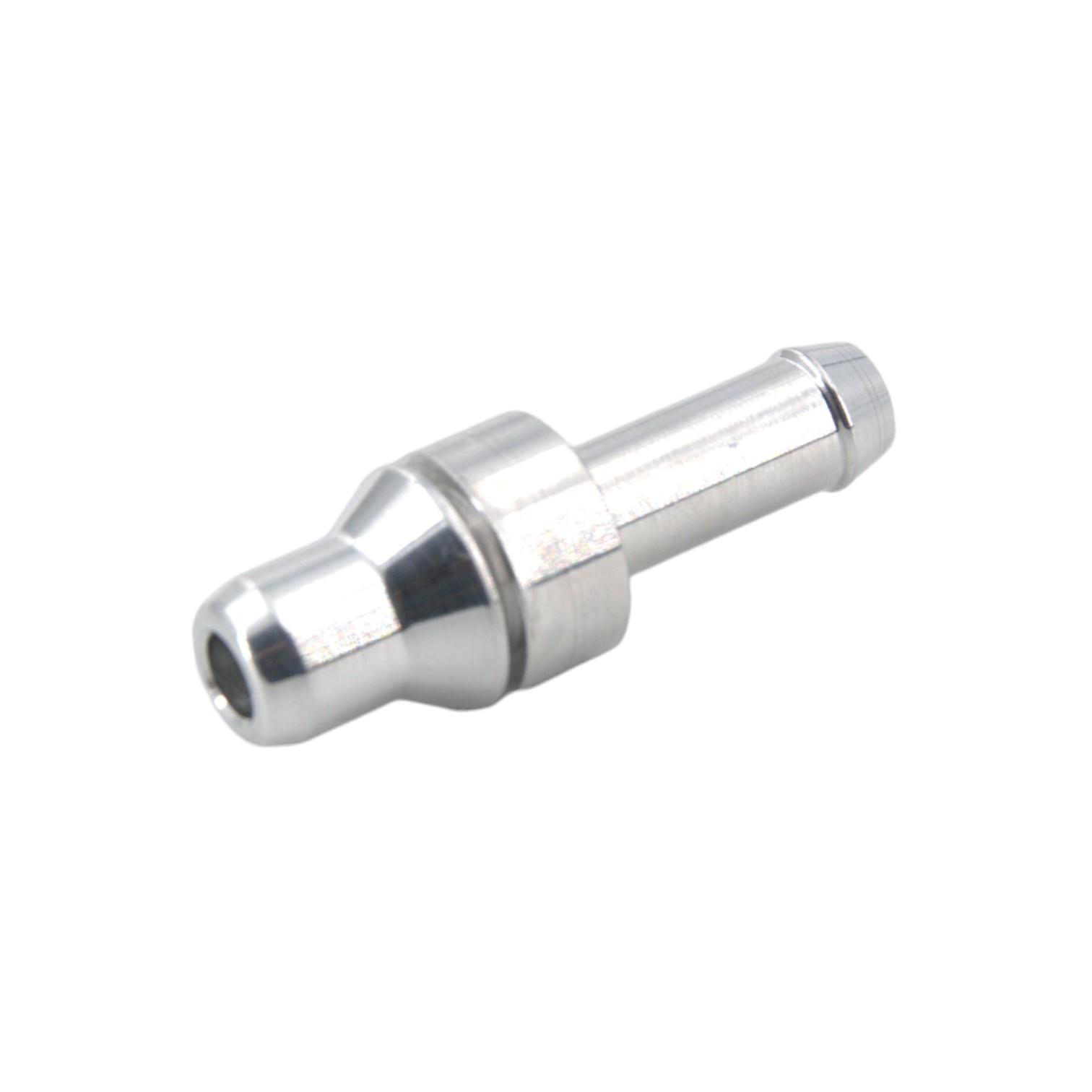

VDA-Schlauchverbinder NW 08 mit 10 mm Schlauchanschluss aus Aluminium - für NORMAQUICK PS3
VDA-Schlauchverbinder NW 08 mit 10 mm Schlauchanschluss für NORMAQUICK PS3 Der VDA-Schlauchverbinder NW 08 mit 10 mm Schlauchanschluss ermöglicht die Verbindung eines passenden Schlauchs mit dem NORMAQUICK PS3 Steckverbindungssystem. Der Anschlussstutzen wird aus Aluminium EN AW-6082-T6 gefertigt und verfügt über eine widerstandsfähige Hart-Coat 20+5 µm Oberfläche. Mit einer Gesamtlänge von 53 mm kombiniert der VDA-Schlauchverbinder eine Steckseite in Nennweite NW 08 mit einem 10-mm-Schlauchanschluss. Damit dient er als Übergang zwischen einer entsprechenden Schlauchleitung und einer passenden NORMAQUICK PS3 Steckverbindung. VDA Schlauchverbinder NW 08 für NORMAQUICK PS3 Der Schlauchverbinder ist auf die Verwendung mit dem NORMAQUICK PS3 System ausgelegt. Auf der einen Seite befindet sich die entsprechende VDA-Steckkontur in NW 08, auf der anderen Seite der 10-mm-Schlauchanschluss. Weitere passende Steckverbinder und Bauformen finden Sie direkt in unserer Kategorie NORMAQUICK PS3. Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminiumbauteils wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiums durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Ausführung mit Hart-Coat 20+5 µm eignet sich insbesondere für technische Anwendungen, bei denen die Oberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Werkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. In Verbindung mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger VDA-Schlauchverbinder für entsprechende NORMAQUICK PS3 Leitungssysteme. Technische Eigenschaften Ausführung: VDA-Schlauchverbinder Nennweite: NW 08 Schlauchanschluss: 10 mm Gesamtlänge: 53 mm System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Funktion: Übergang zwischen Schlauchanschluss und NORMAQUICK PS3 Steckverbindung Weitere VDA- und NORMAQUICK Komponenten Weitere Systemkomponenten und Steckverbinder finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und passende VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Schlauchverbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.

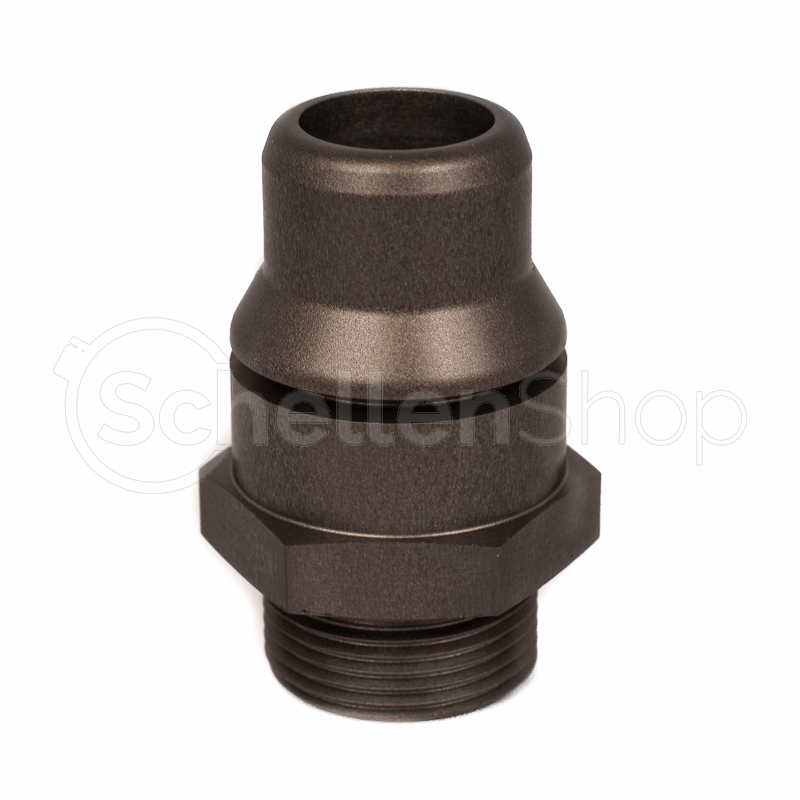

VDA-Einschraub-Stecknippel NW 16 - M24x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 16 – M24x1,5 für NORMAQUICK PS3 Der VDA-Einschraub-Stecknippel NW 16 mit Gewinde M24x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Der Stecknippel wird aus Aluminium EN AW-6082-T6 gefertigt und verfügt über eine widerstandsfähige Hart-Coat 20+5 µm Oberfläche. Die Kombination aus Nennweite NW 16, metrischem Anschlussgewinde M24x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme. Kompletter Lieferumfang: Der VDA-Einschraub-Stecknippel wird inklusive HNBR-O-Ring und Schutzkappe geliefert. VDA Anschlussstutzen NW 16 für NORMAQUICK PS3 Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M24x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen. Weitere passende Komponenten in unterschiedlichen Nennweiten und Bauformen finden Sie in unserer Kategorie NORMAQUICK PS3. Mit HNBR-O-Ring und Schutzkappe Zum Lieferumfang gehören ein O-Ring aus HNBR sowie eine Schutzkappe. Damit erhalten Sie den Stecknippel bereits komplett mit den zugehörigen Komponenten. VDA-Einschraub-Stecknippel NW 16 HNBR-O-Ring Schutzkappe Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Oberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. Zusammen mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme. Technische Eigenschaften Ausführung: VDA-Einschraub-Stecknippel Nennweite: NW 16 Gewinde: M24x1,5 System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Dichtung: O-Ring aus HNBR Lieferumfang: Stecknippel inklusive HNBR-O-Ring und Schutzkappe Weitere VDA- und NORMAQUICK Komponenten Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.

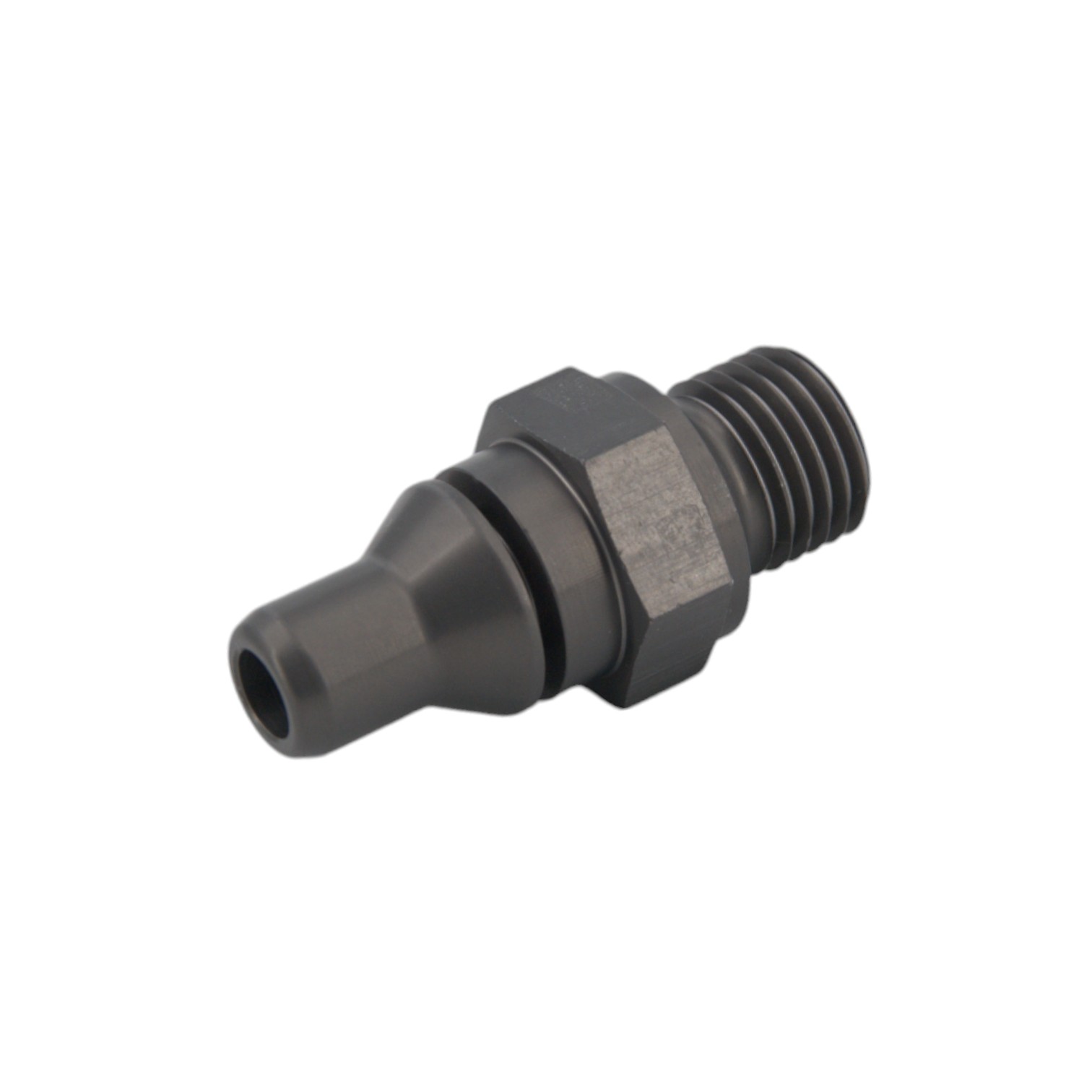

VDA-Einschraub-Stecknippel NW 06 - M14x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 06 – M14x1,5 für NORMAQUICK PS3 Der VDA-Einschraub-Stecknippel NW 06 mit Gewinde M14x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Der Stecknippel wird aus Aluminium EN AW-6082-T6 gefertigt und verfügt über eine widerstandsfähige Hart-Coat 20+5 µm Oberfläche. Die Kombination aus Nennweite NW 06, metrischem Einschraubgewinde M14x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme. Wichtiger Lieferhinweis: Dieser VDA-Einschraub-Stecknippel wird ohne O-Ring geliefert. VDA Anschlussstutzen NW 06 für NORMAQUICK PS3 Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M14x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen. Weitere passende Steckverbinder und Bauformen finden Sie direkt in unserer Kategorie NORMAQUICK PS3. Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Bauteiloberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. In Verbindung mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme. Technische Eigenschaften Ausführung: VDA-Einschraub-Stecknippel Nennweite: NW 06 Gewinde: M14x1,5 System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Lieferumfang: ohne O-Ring Weitere VDA- und NORMAQUICK Komponenten Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.

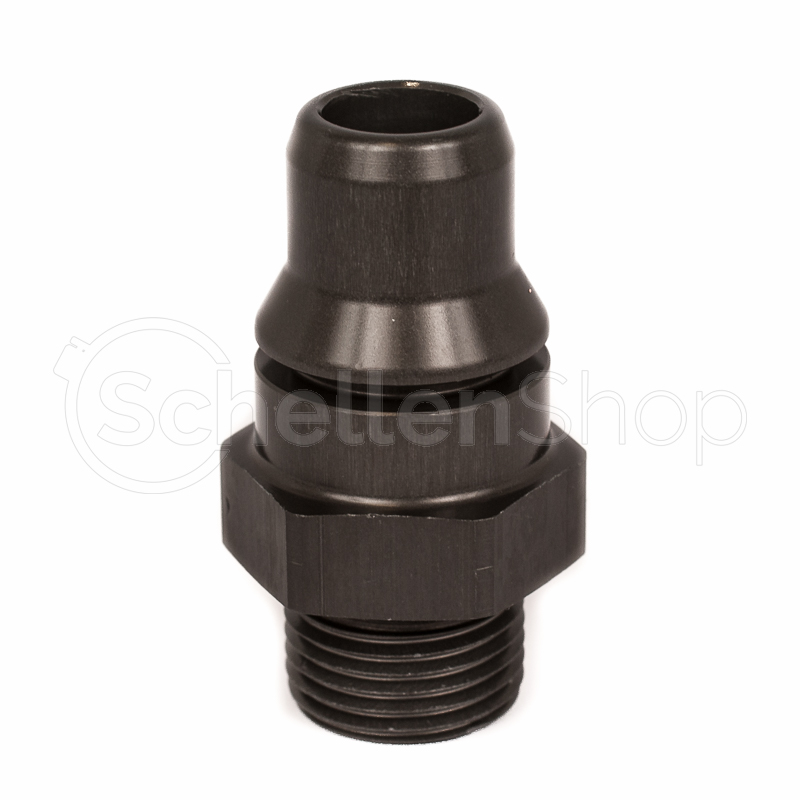

VDA-Einschraub-Stecknippel NW 12 - M18x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 12 – M18x1,5 für NORMAQUICK PS3 Der VDA-Einschraub-Stecknippel NW 12 mit Gewinde M18x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Der Stecknippel wird aus Aluminium EN AW-6082-T6 gefertigt und verfügt über eine widerstandsfähige Hart-Coat 20+5 µm Oberfläche. Die Kombination aus Nennweite NW 12, metrischem Einschraubgewinde M18x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme. Kompletter Lieferumfang: Der VDA-Einschraub-Stecknippel wird inklusive EPDM-O-Ring und Schutzkappe geliefert. VDA Anschlussstutzen NW 12 für NORMAQUICK PS3 Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M18x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen. Weitere passende Steckverbinder und Bauformen finden Sie direkt in unserer Kategorie NORMAQUICK PS3. Komplett mit EPDM-O-Ring und Schutzkappe Zum Lieferumfang gehören ein O-Ring aus EPDM sowie eine Schutzkappe. Damit erhalten Sie den VDA-Einschraub-Stecknippel bereits komplett mit den zugehörigen Komponenten. VDA-Einschraub-Stecknippel NW 12 EPDM-O-Ring Schutzkappe Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt. Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Bauteiloberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann. Aluminium EN AW-6082-T6 Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. Zusammen mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme. Technische Eigenschaften Ausführung: VDA-Einschraub-Stecknippel Nennweite: NW 12 Gewinde: M18x1,5 System: für NORMAQUICK PS3 Werkstoff: Aluminium EN AW-6082-T6 Oberfläche: Hart-Coat 20+5 µm Oberflächenverfahren: Harteloxal / Hartanodisierung Dichtung: O-Ring aus EPDM Lieferumfang: Stecknippel inklusive EPDM-O-Ring und Schutzkappe Weitere VDA- und NORMAQUICK Komponenten Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen. Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.
VDA Anschlüsse für medienführende Leitungen
Ein VDA Anschluss ermöglicht eine standardisierte Verbindung zwischen Anschlussstutzen und kompatiblem Steckverbinder. Entscheidend ist, dass Anschlussgeometrie, Nennweite und Dichtungssystem technisch zueinander passen.
VDA Anschlussstutzen werden insbesondere dort eingesetzt, wo Leitungen schnell montiert und bei Bedarf wieder gelöst werden sollen. Durch die definierte Schnittstelle lassen sich passende Stecksysteme gezielt auswählen und in bestehende Fluidkreisläufe integrieren.
VDA Einschraubstutzen und Schlauchanschlüsse
Je nach Anwendung stehen VDA Stutzen mit unterschiedlichen Anschlussarten zur Verfügung. Dazu gehören beispielsweise Einschraubstutzen für Gewindeanschlüsse sowie Varianten mit Schlauchanschluss.
Welche Ausführung geeignet ist, hängt unter anderem von Anschlussseite, Einbauraum, Medium, Nennweite und den jeweiligen Betriebsbedingungen ab. Bei der Auswahl sollte immer das gesamte Verbindungssystem betrachtet werden.
VDA Stutzen als Gegenstück zu NORMAQUICK PS3
Viele VDA Anschlussstutzen sind für die Kombination mit passenden Steckverbindern ausgelegt. Eine wichtige Produktfamilie hierfür ist NORMAQUICK PS3.
Während diese Kategorie die VDA Stutzen und Anschlussstutzen abbildet, finden Sie in der PS3-Kategorie die passenden Steckverbinder für entsprechende VDA-Schnittstellen. So können Stutzen und Connector gezielt aufeinander abgestimmt werden.
Eine Übersicht weiterer Steckverbinder-Serien finden Sie unter NORMAQUICK.
Welche Nennweite ist die richtige?
Die Nennweite ist ein entscheidendes Auswahlkriterium für VDA Stutzen. Sie muss zur vorgesehenen Leitung und zum passenden Steckverbinder passen. Eine falsche Nennweite oder Anschlussgeometrie kann dazu führen, dass die Komponenten nicht miteinander kompatibel sind.
Bei der Auswahl sollten Sie insbesondere folgende Punkte berücksichtigen:
- Nennweite: passend zur vorgesehenen Verbindung auswählen.
- Anschlussart: beispielsweise Gewinde- oder Schlauchanschluss.
- Gegenstück: der Steckverbinder muss zur VDA-Schnittstelle passen.
- Dichtungswerkstoff: auf Medium und Temperatur abstimmen.
- Einbauraum: Bauform und Anschlussrichtung berücksichtigen.
- Betriebsbedingungen: Druck, Temperatur und Medium müssen technisch geeignet sein.
VDA Stutzen für Kühlwasser, Heizung und weitere Fluidsysteme
VDA Anschlussstutzen werden häufig in Kühlwasser- und Heizungssystemen eingesetzt. Je nach Ausführung können sie auch für weitere technische Fluidanwendungen geeignet sein.
Typische Einsatzbereiche finden sich im Fahrzeug- und Nutzfahrzeugbau, in Temperiersystemen, im Maschinen- und Anlagenbau sowie im Gerätebau. Entscheidend ist immer die technische Freigabe der jeweiligen Komponenten für Medium, Temperatur und Druck.
Dichtungen passend zur Anwendung auswählen
Für eine zuverlässige Verbindung spielt neben der Anschlussgeometrie auch der verwendete Dichtungswerkstoff eine wichtige Rolle. Je nach Ausführung können unterschiedliche Elastomere zum Einsatz kommen.
Die Auswahl sollte sich nach Medium, Temperaturbereich und weiteren Betriebsbedingungen richten. Beachten Sie deshalb immer die technischen Angaben des jeweiligen VDA Stutzens beziehungsweise des passenden Steckverbinders.
VDA Stutzen oder Steckverbinder – was ist das Gegenstück?
Der VDA Stutzen bildet die feste Anschlussseite beziehungsweise den Anschlussnippel. Der passende Steckverbinder wird auf diese Schnittstelle aufgesteckt und verriegelt.
Für eine funktionsfähige Verbindung müssen beide Komponenten dieselbe Anschlussgeometrie und passende Nennweiten besitzen. Der Stutzen und der Steckverbinder erfüllen daher unterschiedliche Aufgaben innerhalb desselben Verbindungssystems.
VDA Anschlussstutzen für Fahrzeugbau, Maschinenbau und OEM
VDA Stutzen werden insbesondere von Fahrzeug- und Nutzfahrzeugherstellern, Maschinen- und Anlagenbauern, Geräteherstellern, OEM-Konstrukteuren sowie Unternehmen aus Kühl-, Temperier- und Fluidtechnik eingesetzt.
Auch Werkstätten, Instandhalter und Entwicklungsabteilungen nutzen VDA Anschlussstutzen für Reparaturen, Umbauten und den Aufbau neuer Fluidverbindungen.
Weitere Produkte und Verbindungslösungen des Herstellers finden Sie in unserer NORMA Herstellerübersicht.
Im Schellen-Shop erhalten Sie VDA Stutzen und Anschlussstutzen in verschiedenen Nennweiten und Ausführungen. Auch kleine Stückzahlen sind erhältlich. Bei technischen Fragen unterstützen wir Sie gerne bei der Auswahl der passenden Schnittstelle.
FAQ zu VDA Stutzen
Was ist ein VDA Stutzen?
Ein VDA Stutzen ist ein definierter Anschlussstutzen für medienführende Leitungen. Er dient als Gegenstück zu einem kompatiblen Steckverbinder und wird insbesondere in Fahrzeug- und Fluidsystemen eingesetzt.
Was ist ein VDA Anschlussstutzen?
Ein VDA Anschlussstutzen stellt die Anschlussseite eines Stecksystems dar. Seine Geometrie und Nennweite müssen zum verwendeten Steckverbinder passen.
Wo werden VDA Stutzen eingesetzt?
Typische Anwendungen finden sich in Kühlwasser-, Heiz- und Temperiersystemen sowie weiteren medienführenden Leitungen im Fahrzeug-, Maschinen- und Gerätebau.
Welche Nennweite benötige ich?
Die richtige Nennweite richtet sich nach Leitungssystem, Anschlussstutzen und passendem Steckverbinder. Alle Komponenten müssen technisch zueinander passen.
Was ist der Unterschied zwischen VDA Stutzen und NORMAQUICK PS3?
Der VDA Stutzen bildet die Anschlussseite der Verbindung. NORMAQUICK PS3 bezeichnet passende Steckverbinder für entsprechende VDA-Schnittstellen.
Welche Dichtung ist für einen VDA Anschluss geeignet?
Das hängt von Medium, Temperatur und Betriebsbedingungen ab. Maßgeblich sind die technischen Angaben des jeweiligen Stutzens und Steckverbinders.
