NORMAFIX® - Befestigungen
Vielseitige Produkte für eine Fülle von Anwendungen
Die NORMAFIX Schellen, Clips und Systeme zum Halten von Rohren, Kabeln, Kabelbäumen und Schläuchen sind einsatzbereit, wo auch immer sie benötigt werden - an Wänden, Decken oder Karosserien.
Um für Ihre Anwendung das richtige Produkt zu finden, erhalten Sie hier eine Übersicht zu den verschiedenen Anwendungen und Materialien.
Download: NORMAFIX Übersicht
Konsole K1 für Halterungsschellen
Konsole K1 für Halterungsschellen – W1, V2A oder V4A Die Konsole K1 für Halterungsschellen dient dazu, geeignete Schellen zu einer vollständigen Halterung für Rohre, Behälter und andere zylindrische Bauteile zu ergänzen. Durch die Kombination aus Schelle und Konsole entsteht eine kompakte Befestigungslösung für die Montage an Maschinenrahmen, Gestellen, Wänden oder anderen geeigneten Befestigungsflächen. Die Konsole K1 ist in den Werkstoffausführungen W1, V2A und V4A sowie in insgesamt 15 Größen von Größe 0 bis Größe 14 erhältlich. Abhängig von der Ausführung eignet sie sich für Schellen mit Durchmessern von 40 bis 493 mm und Bandbreiten von 20, 25 oder 30 mm. Aus einer Schelle eine Halterungsschelle machen Die K1 Konsole ergänzt eine passende Schelle um eine Befestigungsmöglichkeit zum Untergrund. Auf diese Weise kann aus einer geeigneten Schlauch- oder Spannschelle eine Halterungsschelle zur Fixierung zylindrischer Komponenten aufgebaut werden. Das modulare Prinzip ermöglicht es Konstrukteuren, Anlagenbauern und Instandhaltern, Schelle und Konsole passend zum benötigten Durchmesser, zur Bandbreite und zur vorgesehenen Materialausführung zusammenzustellen. Geeignet für Gelenkbolzenschellen, MAXI- und HD-Schellen Die Konsole K1 eignet sich zur Kombination mit passenden Schellen aus verschiedenen Produktgruppen. Dazu gehören insbesondere: Gelenkbolzenschellen MAXI Schlauchschellen HD-Schellen Vor der Kombination müssen insbesondere Bandbreite, Größe und konstruktive Ausführung von Schelle und Konsole miteinander abgeglichen werden. Für Rohre, Behälter und zylindrische Bauteile Mit einer passenden Schelle bildet die K1 Konsole eine Halterung für unterschiedlichste zylindrische Komponenten. Typische Anwendungen finden sich im Maschinen- und Anlagenbau, in der Hydraulik- und Fluidtechnik sowie im Rohrleitungsbau. Mögliche Einsatzbereiche sind beispielsweise: Rohrleitungen Hydraulik- und Fluidleitungen Behälter und Speicher Filtergehäuse Pumpen- und Versorgungskomponenten zylindrische Maschinenbauteile Bauteile in Fahrzeugen und Nutzfahrzeugen Komponenten in Sondermaschinen und technischen Anlagen Werkstoffe W1, V2A und V4A Die Konsole K1 ist in drei Werkstoffausführungen verfügbar: W1 V2A V4A Damit kann die Materialausführung entsprechend der jeweiligen Konstruktion und den Umgebungsbedingungen gewählt werden. Für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit stehen Ausführungen in V2A und V4A zur Verfügung. Verfügbare Größen der Konsole K1 Die passende Konsolengröße richtet sich nach dem Durchmesserbereich und der Bandbreite der eingesetzten Schelle: Größe Geeignet für Ø Bandbreite 040–62 mm20 mm 163–80 mm20 mm 281–100 mm20 mm 3101–118 mm25 mm 4119–136 mm25 mm 5137–163 mm25 mm 6163–180 mm25 mm 7181–207 mm25 mm 8208–234 mm25 mm 9235–259 mm30 mm 10261–298 mm30 mm 11300–337 mm30 mm 12339–389 mm30 mm 13391–441 mm30 mm 14443–493 mm30 mm Bandbreiten 20, 25 und 30 mm Abhängig von der Konsolengröße ist die K1 für unterschiedliche Schellenbandbreiten vorgesehen: Größe 0 bis 2: für 20 mm Bandbreite Größe 3 bis 8: für 25 mm Bandbreite Größe 9 bis 14: für 30 mm Bandbreite Bei der Auswahl der passenden Konsole müssen daher sowohl der Durchmesserbereich als auch die Bandbreite der verwendeten Schelle berücksichtigt werden. Technische Daten der Konsole K1 Produkt: Konsole K1 Ausführung: Konsole für Halterungsschellen Funktion: Ergänzung einer geeigneten Schelle zu einer Halterungsschelle Werkstoffe: W1, V2A oder V4A Verfügbare Größen: 0 bis 14 Durchmesserbereiche: 40 bis 493 mm Bandbreiten: 20 / 25 / 30 mm Geeignet für: unter anderem Gelenkbolzenschellen, MAXI- und HD-Schellen Typische Anwendung: Befestigung von Rohren, Behältern und zylindrischen Bauteilen Montagebereich: Gestelle, Maschinenrahmen und geeignete Montageflächen Ähnlich HYDAC Konsole HRGKSM Die K1 ist als Konsole für Halterungsschellen ausgeführt und ähnelt in ihrer Anwendung der HYDAC Konsole HRGKSM. Sie kann als alternative Lösung betrachtet werden, sofern Abmessungen, Bandbreite, Schellengeometrie und die konstruktiven Anforderungen der jeweiligen Anwendung übereinstimmen. Vor einem Austausch oder einer Verwendung als Alternative sollten die technischen Maße der vorhandenen Konstruktion sorgfältig geprüft werden. Für Maschinenbau, Hydraulik und industrielle Instandhaltung Die Konsole K1 eignet sich insbesondere für professionelle Anwendungen in: Maschinen- und Anlagenbau Hydraulik- und Fluidtechnik Rohrleitungsbau industrieller Wartung und Instandhaltung Fahrzeug- und Nutzfahrzeugbau Land- und Arbeitsmaschinen Sondermaschinenbau Pumpen- und Versorgungstechnik Modularer Aufbau von Halterungsschellen Durch die Kombination einer passenden Schelle mit der Konsole K1 lässt sich eine individuelle Halterung auf Basis standardisierter Komponenten zusammenstellen. Dies bietet insbesondere bei Neubau, Nachrüstung und Reparatur von Maschinen und Anlagen eine flexible Möglichkeit zur Befestigung von Rohren und zylindrischen Bauteilen. Weiteres passendes Zubehör finden Sie in unserer Kategorie Zubehör für Schlauchbefestigungen. Hinweis: Vor der Montage müssen Konsolengröße, Schellenbandbreite, Durchmesserbereich, Werkstoff und konstruktive Kompatibilität geprüft werden. Bei der Auslegung der vollständigen Halterung sind zudem das Gewicht des Bauteils, auftretende statische und dynamische Belastungen sowie die Befestigung am jeweiligen Untergrund zu berücksichtigen.
Gelenkbandschelle / Speicherschelle mit Gummierung, Konsole K1
Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.

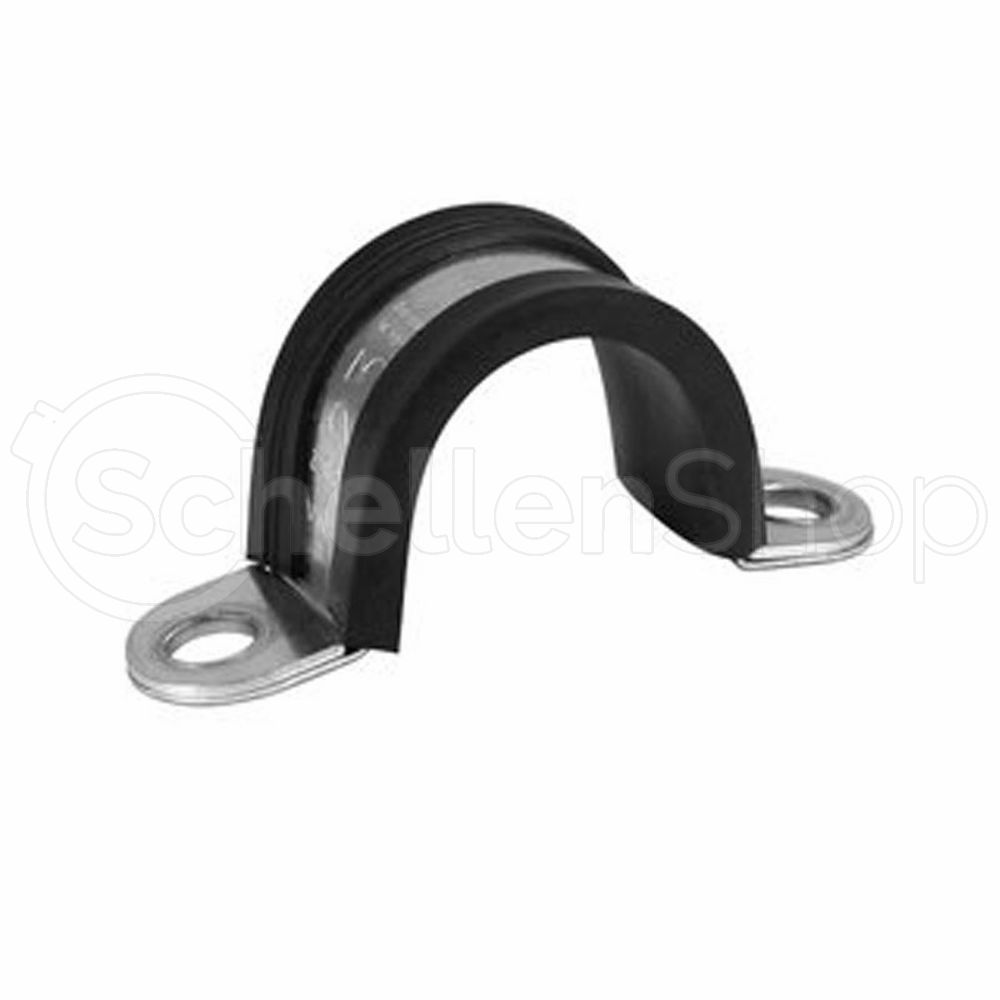

RSGU 2. Rohrschelle mit Gummi, Bandbreite 20 mm, DIN 3016 Form F1
Rohrschelle mit Gummi in Bandbreite 20 mm Die Rohrschelle mit Gummi in Bandbreite 20 mm RSGU Form F1 nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage. Die Rohrschelle mit Gummi in Bandbreite 20 mm ist zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 20 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der wählbare Durchmesserbereich der Rohrschelle mit Gummi in Bandbreite 20 mm liegt zwischen 10 mm und 187 mm.
RSGU 1. Form D1 mit Gummi, Bandbreite 25 mm
RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.
RSGU 1. Form D1 mit Gummi, Bandbreite 12 mm
Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.

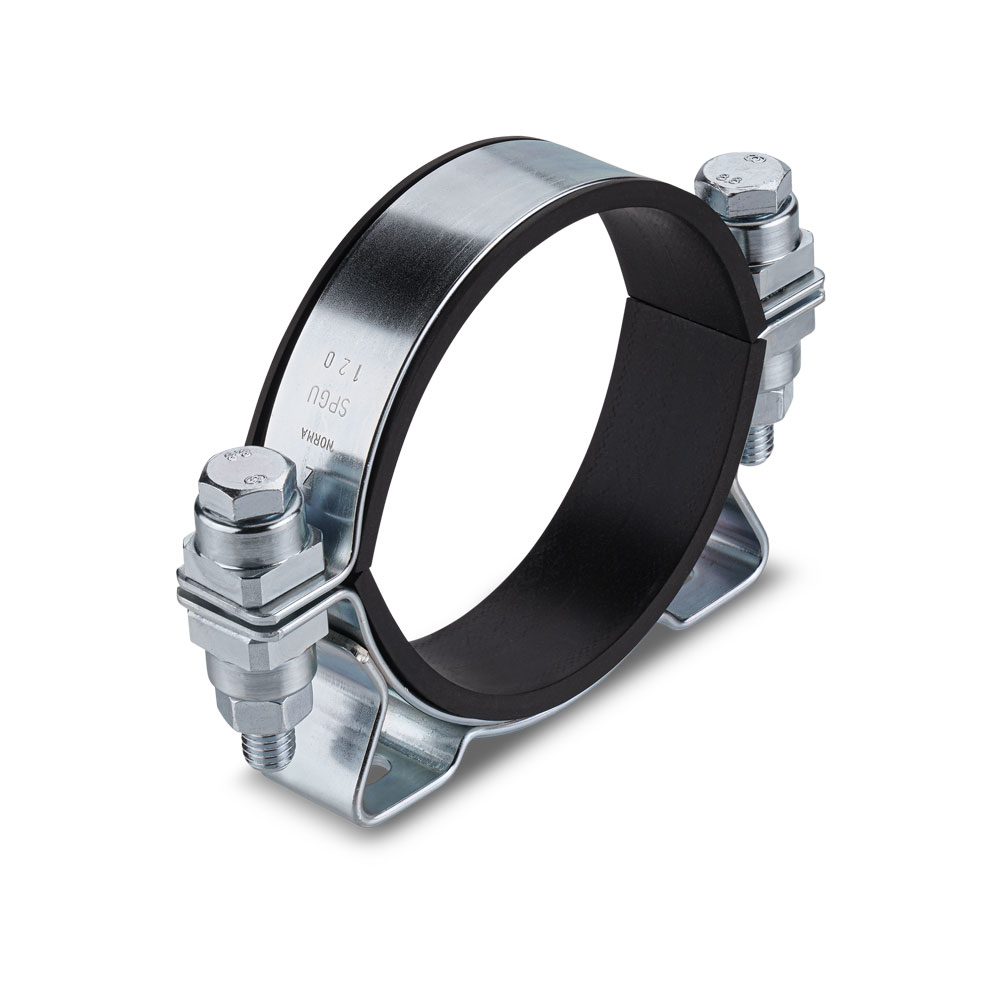

Halterungsschelle HMK SPGU 6025 - zweiteilig, schwere Ausführung
Halterungsschelle mit Konsole | HMK SPGU 6025 Die zweiteilige Halterungsschelle SPGU 6025 mit Gummiprofil ist die schwere, einteilige Ausfürhung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die Halterungsschellen sind in der Bandbreite 30 mm erhältlich.
NORMETTA® Endlosband Binder NB-D 13 mm (1/2"), V2A
NORMETTA® Endlosband Binder für 13 mm Spannband NORMETTA® Endlosband Binder NB-D 13 mm (1/2") aus Edelstahl geeignet für die Bandrollen in 13 mm Bandbreite. Bitte beachten: Eine fachgerechte Montage ist nur mit dem Spann- und Abschneidewerkzeug möglich!
Befestigungsschelle BSL nach DIN 72573 für 4 Leitungen, Kabel, Rohre
Befestigungsschelle BSL nach DIN 72573 aus Edelstahl V4A Die leichte Befestigungsschelle BSL nach DIN 72573 aus Edelstahl (V4A) dient der Befestigung von vier Kabeln, Kabelbäumen, Rohren und Leitungen nebeneinander. Der Durchmesser der Kabel kann zwischen 4 mm und 18 mm gewählt werden. Alternativ ist die Befestigungsschelle auch aus verzinkten Stahl erhältlich.
schwere Rohrschelle nach DIN 1592
Rohr Schelle nach DIN 1592 Die schwere Rohr Schelle nach DIN 1592 zur Befestigung von Leitungen, Rohren, Masten und anderen Rundteilen. Sie ist sehr gut geeignet für eine Befestigung auf dem Boden oder Untergrund, an der Wand oder unter der Decke.
leichte Rohrschelle nach DIN 1596
Rohrschelle nach DIN 1596 Die leichte einlaschige Rohrschelle nach DIN 1596 dient der Befestigung und Montage von kleineren Rohren, leichten Masten, Leitungen und verschiedenen Rundteilen. Die Rohrschelle nach DIN 1596 ist geeignet für eine direkte Befestigung auf einem Untergrund, an einer Wand oder unter einer Decke.

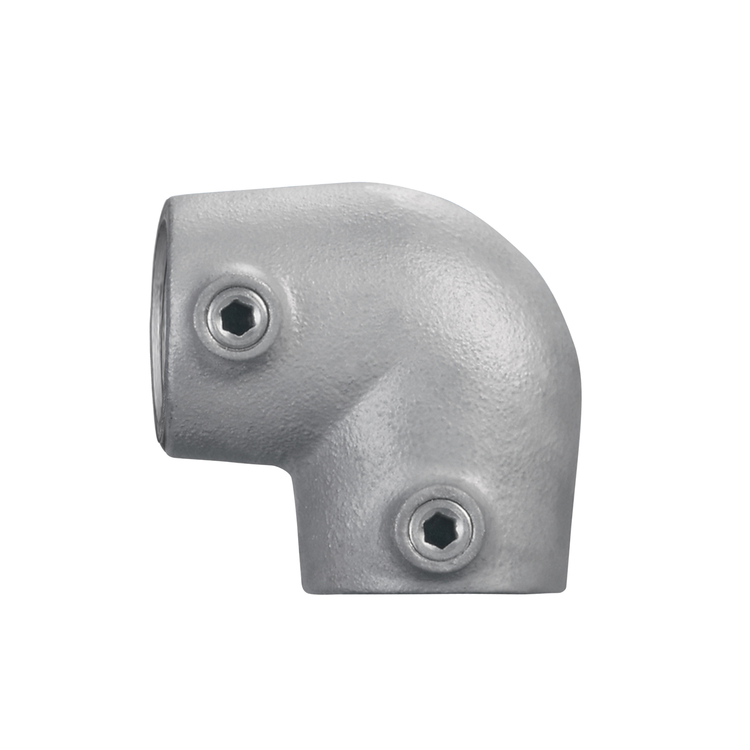

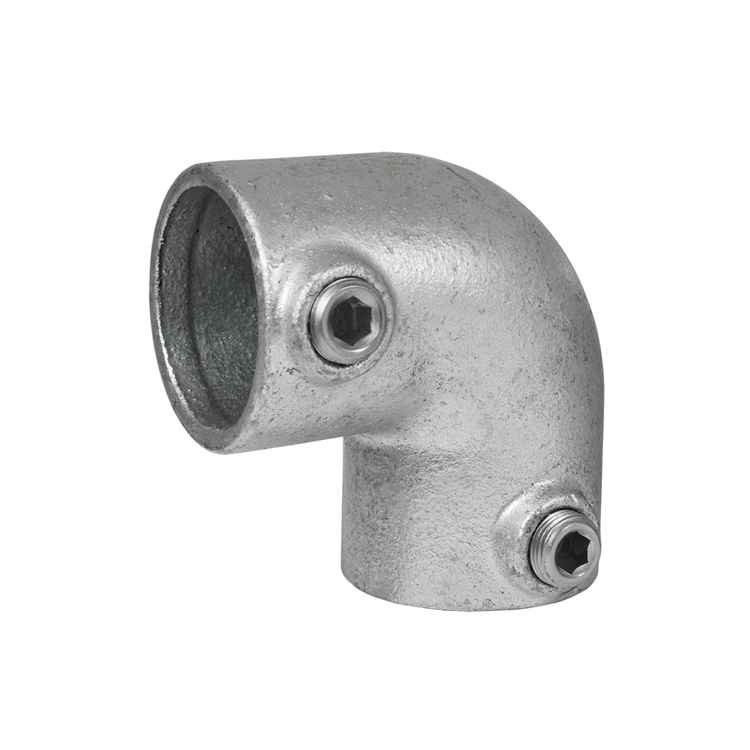

Rohrverbinder Bogen 90° - Typ 6
Rohrverbinder Typ 6 – 90° Bogen / 2-Wege-Winkelverbinder für Rundrohre Der Rohrverbinder Typ 6 ist ein 2-Wege-Winkelverbinder für Rundrohre und dient zur Herstellung einer festen 90°-Verbindung zwischen zwei Rohren. Durch seine kompakte Bogenform eignet sich der Verbinder besonders für Eck-, Rahmen- und Geländerkonstruktionen, bei denen zwei Rohrabschnitte rechtwinklig miteinander verbunden werden sollen. Typ 6 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich der Winkelverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° Verbindung für zwei Rundrohre Mit dem Rohrverbinder Bogen Typ 6 werden zwei Rundrohre im rechten Winkel miteinander verbunden. Beide Rohrenden werden in die jeweiligen Aufnahmen des Verbinders eingesetzt und dort mechanisch fixiert. Dadurch entsteht eine kompakte 90°-Ecke, die sich besonders für Rahmen, Handläufe, Geländerabschlüsse und andere rechtwinklige Rohrkonstruktionen eignet. Ideal als Endverbinder für obere Geländerelemente Typ 6 wird häufig als Endrohrverbinder für das obere Element einer Geländerkonstruktion eingesetzt. Dabei kann beispielsweise ein vertikaler Pfosten mit einem horizontalen Handlauf im rechten Winkel verbunden werden. Auch bei Schutzrahmen, Maschinenumhausungen, Regalen oder Rohrmöbeln bietet der 90°-Bogen eine einfache Möglichkeit, saubere Eckverbindungen ohne Schweißarbeiten herzustellen. Verfügbare Rohrdurchmesser für Typ 6 Der Rohrverbinder Bogen 90° Typ 6 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 6 Typ: 6 Ausführung: 2-Wege-Winkelverbinder / 90° Bogen Verbindungswinkel: 90° Rohrform: Rundrohr Anzahl Rohranschlüsse: 2 Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 6 eignet sich für zahlreiche Konstruktionen aus Rundrohr, beispielsweise: Handläufe und Geländerkonstruktionen obere Geländerabschlüsse Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und Rohrgestelle DIY-Möbel und individuelle Gerüstrohrmöbel Rechtwinklige Rohrkonstruktionen ohne Schweißen Mit dem 90° Bogen Typ 6 lassen sich zwei Rundrohre schnell und sauber zu einer rechtwinkligen Ecke verbinden. Die mechanische Fixierung ermöglicht einen modularen Aufbau, ohne dass die Rohre miteinander verschweißt werden müssen. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Bogen 90° (variabler Winkel 0-11°) - Typ 6S
Rohrverbinder Typ 6S – 90° Bogen mit variablem Winkel von 0° bis 11° Der Rohrverbinder Typ 6S ist eine robuste 2-Wege-Verbindung zur Herstellung eines 90°-Winkels zwischen zwei Rundrohren. Besonderheit dieser Ausführung ist der zusätzliche variable Winkelbereich von 0° bis 11°, mit dem sich die Verbindung präzise an unterschiedliche Einbausituationen anpassen lässt. Der Typ 6S eignet sich besonders für Konstruktionen, bei denen neben einem rechtwinkligen Rohranschluss eine geringe Winkelkorrektur erforderlich ist. Typische Einsatzbereiche sind Handläufe, Geländer, Schutzbarrieren, Maschinenschutzsysteme und Spielplatzkonstruktionen. Auch für anspruchsvolle DIY-Projekte und den Möbelbau bietet der Rohrverbinder eine flexible Lösung für modulare Rohrkonstruktionen. 90° Rohrverbindung mit zusätzlichem Verstellbereich Mit dem Rohrverbinder Bogen Typ 6S werden zwei Rohre grundsätzlich im 90°-Winkel miteinander verbunden. Zusätzlich kann die Verbindung innerhalb eines Bereichs von 0° bis 11° angepasst werden. Dadurch lassen sich leichte Abweichungen, Neigungen oder konstruktionsbedingte Winkelunterschiede ausgleichen. Diese Einstellmöglichkeit ist besonders hilfreich bei Geländerkonstruktionen, bei denen eine exakte Ausrichtung des oberen Geländerrohres erforderlich ist. Der Typ 6S wird daher häufig als Endstück für obere Geländer und Relings eingesetzt. Verfügbare Rohrdurchmesser für Typ 6S Der Rohrverbinder Typ 6S ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine sichere und passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 6S Typ: 6S Ausführung: 2-Wege-Bogen / Winkelverbinder Grundwinkel: 90° Variabler Winkelbereich: 0° bis 11° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für dauerhaft beanspruchte Rohrkonstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung bietet einen zuverlässigen Oberflächenschutz und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben unterstützt. Für Geländerbau, Maschinenbau und individuelle Rohrprojekte Durch die Kombination aus festem 90°-Grundwinkel und zusätzlicher Verstellmöglichkeit eignet sich der Rohrverbinder Typ 6S für zahlreiche Konstruktionen, beispielsweise: Handläufe und Geländer obere Geländerabschlüsse und Relings Geländerkonstruktionen mit leichter Neigung Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Werkstatt-, Regal- und Gestellkonstruktionen Präzise Rohrkonstruktionen ohne Schweißarbeiten Der variable Einstellbereich ermöglicht eine genaue Anpassung direkt bei der Montage. Dadurch müssen Rohre bei kleineren Winkelabweichungen nicht aufwendig gebogen oder individuell verschweißt werden. Das erleichtert den Aufbau modularer Konstruktionen und bietet zusätzliche Flexibilität bei späteren Anpassungen oder Erweiterungen. Weitere passende Rohrverbinder für Rundrohre in verschiedenen Winkeln, Größen und Bauformen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme erhalten Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,0 kNm max. Zugbeanspruchung: 6,9 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

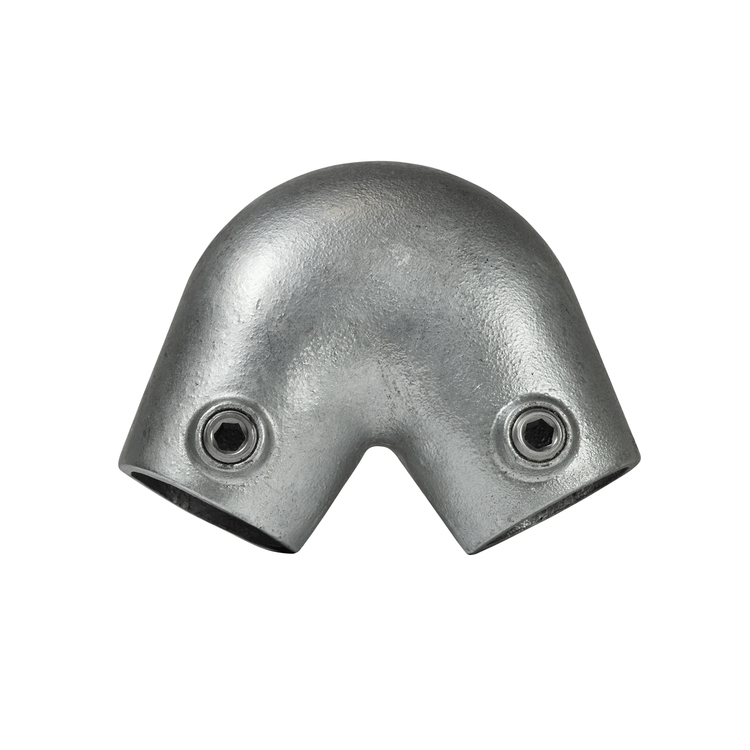

Rohrverbinder Bogen variabel 40° - 70° - Typ 123
Rohrverbinder Typ 123 – variabler Bogen von 40° bis 70° Der Rohrverbinder Typ 123 ist ein variabler Bogen zur Verbindung von Rundrohren in einem einstellbaren Winkel von 40° bis 70°. Er eignet sich besonders als Endstück für die obere Reling bei Geländern und ermöglicht die Anpassung an unterschiedliche Steigungen, ohne dass die verwendeten Rohre aufwendig gebogen werden müssen. Der variable Rohrverbinder ist für Rundrohre mit 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Dadurch eignet sich Typ 123 sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Winkel von 40° bis 70° für individuelle Rohrkonstruktionen Der Winkel des Rohrverbinders Typ 123 lässt sich innerhalb eines Bereichs von 40° bis 70° an die jeweilige Einbausituation anpassen. Damit können Rohrkonstruktionen mit unterschiedlichen Neigungen realisiert werden, ohne für jede Steigung einen separaten festen Winkelverbinder einsetzen zu müssen. Besonders häufig wird der Verbinder bei Treppengeländern verwendet. Dort dient er als oberer Abschluss und verbindet die geneigte obere Reling mit dem entsprechenden Rohr beziehungsweise Pfosten. Auch bei Rahmen- und Spielplatzkonstruktionen kann Typ 123 als variabler oberer Verbindungspunkt eingesetzt werden. Treppengeländer bauen, ohne das Rohr zu biegen Ein wesentlicher Vorteil des variablen Bogens besteht darin, dass der gewünschte Winkel direkt über den Rohrverbinder eingestellt werden kann. Das Rohr selbst muss dafür nicht aufwendig gebogen werden. Dies erleichtert die Montage und ermöglicht eine flexible Anpassung an unterschiedliche Steigungen und Konstruktionsbedingungen. Gerade beim Bau von Geländern entlang von Treppen oder geneigten Flächen bietet der einstellbare Verbinder eine praktische Alternative zu individuell gebogenen oder geschweißten Rohrkonstruktionen. Verfügbare Rohrdurchmesser für Typ 123 Der variable Rohrverbinder Typ 123 ist für folgende Rohr-Außendurchmesser erhältlich: 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 123 Typ: 123 Ausführung: variabler Bogen / Winkelverbinder Winkelbereich: 40° bis 70° Rohrform: Rundrohr Verfügbare Durchmesser: 42,4 mm und 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste und dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung schützt die Oberfläche und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die verwendeten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben unterstützt. Einsatzbereiche von Treppengeländer bis Spielplatzbau Der Rohrverbinder Bogen Typ 123 eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Treppengeländer und Handläufe obere Relings und Geländerabschlüsse Geländer auf geneigten Flächen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Schaukelkonstruktionen DIY-Möbel und individuelle Rohrmöbel Gestelle und Rahmen mit variablen Winkeln Flexible Rohrsysteme ohne Schweißarbeiten aufbauen Durch den einstellbaren Winkel lässt sich Typ 123 flexibel an die jeweilige Konstruktion anpassen. Dadurch können individuelle Rohrsysteme aufgebaut werden, ohne Rohre für den benötigten Winkel biegen oder aufwendig verschweißen zu müssen. Das erleichtert sowohl die Montage als auch spätere Anpassungen oder Erweiterungen. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 2,0 kNm max. Zugbeanspruchung: 2,6 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

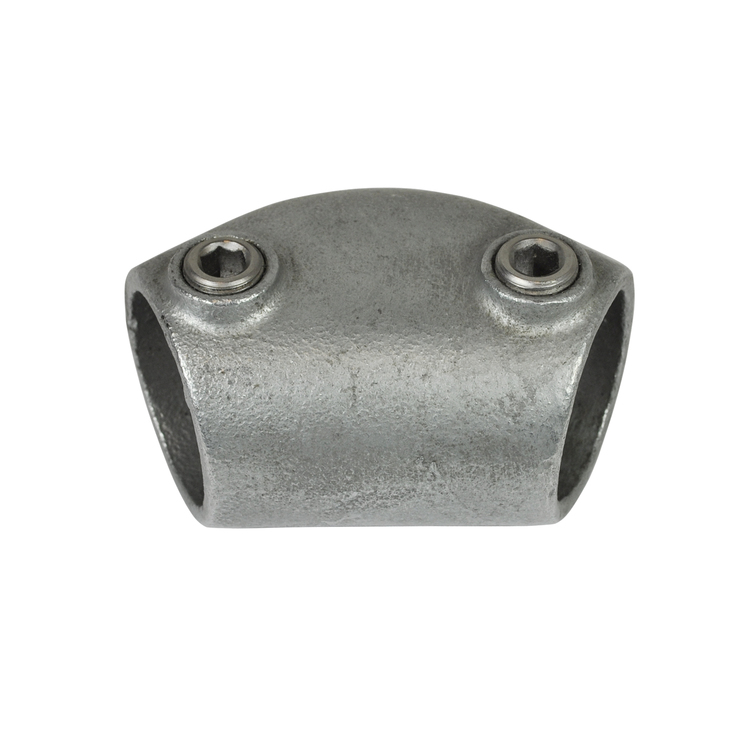

Rohrverbinder Bogen variabel 105° - 165° - Typ 124
Rohrverbinder Typ 124 – variabler Bogen von 105° bis 165° Der Rohrverbinder Typ 124 ist ein variabler Bogen zur Verbindung von zwei Rundrohren in einem einstellbaren Winkel von 105° bis 165°. Dadurch eignet sich der Verbinder besonders für Rohrkonstruktionen, bei denen keine starre 90°- oder 180°-Verbindung möglich ist. Typische Einsatzgebiete sind Geländer an Treppen und Gefällestrecken, Handläufe, Schutzkonstruktionen sowie individuelle Rahmen- und Rohrsysteme. Der variable Rohrverbinder ist in den Durchmessern 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") erhältlich. Damit eignet sich der Typ 124 sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Rohrverbinder für Winkel von 105° bis 165° Mit dem Rohrverbinder Bogen Typ 124 können zwei Rohre flexibel in einem Winkelbereich von 105° bis 165° miteinander verbunden werden. Der Winkel lässt sich an die jeweilige Einbausituation anpassen und ermöglicht dadurch die Konstruktion von Rohrsystemen auf unterschiedlich geneigten Flächen. Besonders häufig wird der Verbinder eingesetzt, um einen oberen Träger beziehungsweise Handlauf mit einem Pfosten zu verbinden. Dadurch eignet sich Typ 124 ideal als Endverbinder einer oberen Reling bei Geländern entlang von Treppen, Rampen oder Gefällestrecken. Ideal für Treppengeländer und Konstruktionen mit Gefälle Bei Treppen und geneigten Geländerkonstruktionen müssen horizontale und vertikale Rohrabschnitte häufig in individuellen Winkeln miteinander verbunden werden. Ein fester Winkelverbinder reicht dafür nicht immer aus. Der variable Typ 124 ermöglicht eine Anpassung an die vorhandene Steigung und erleichtert damit die Montage entsprechender Rohrkonstruktionen. Die mechanische Verbindung bietet dabei eine praktische Alternative zu geschweißten Konstruktionen. Rohrsysteme lassen sich einfacher montieren und können bei Bedarf später angepasst, erweitert oder demontiert werden. Verfügbare Rohrdurchmesser für Typ 124 Der variable Rohrverbinder Typ 124 ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 124 Typ: 124 Ausführung: variabler Bogen / Winkelverbinder Winkelbereich: 105° bis 165° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung schützt die Oberfläche und macht den Verbinder für zahlreiche Anwendungen im Innen- und Außenbereich geeignet. Die verwendeten Stahlschrauben sind mit MAGNI 565 beschichtet. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Geländerbau bis DIY Der variable Rohrverbinder Typ 124 eignet sich für zahlreiche professionelle und private Konstruktionen, beispielsweise: Handläufe an Treppen und Rampen Geländer auf Gefällestrecken obere Relings und Endverbindungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Gestelle und Konstruktionen mit variablen Winkeln Flexible Rohrkonstruktionen ohne Schweißen Der einstellbare Winkel macht Typ 124 besonders interessant für Konstruktionen, bei denen sich die exakte Neigung erst bei der Montage ergibt. Statt Sonderteile anzufertigen oder Rohre miteinander zu verschweißen, kann die Verbindung an die jeweilige Situation angepasst und anschließend mechanisch fixiert werden. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,0 kNm max. Zugbeanspruchung: 4,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

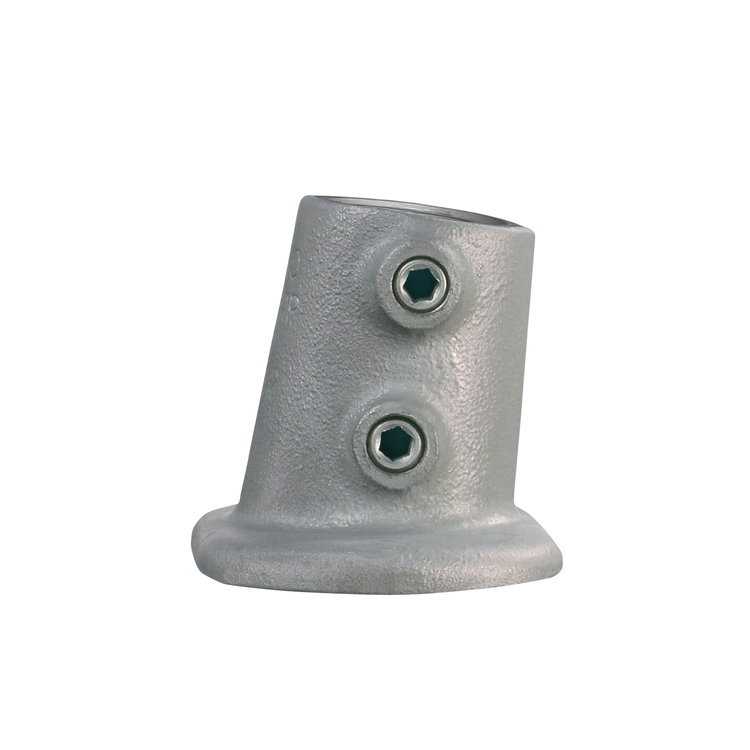

Rohrverbinder Fußplatte oval variabler Winkel 0° bis 11° - Typ 12S
Rohrverbinder Typ 12S – ovale Fußplatte mit variablem Winkel von 0° bis 11° Der Rohrverbinder Typ 12S mit ovaler Fußplatte ist eine robuste Befestigungslösung für vertikale Rundrohre und Pfosten, die in einem variablen Winkel von 0° bis 11° montiert werden sollen. Damit eignet sich der Verbinder besonders für Konstruktionen, bei denen Boden- oder Wandflächen nicht exakt rechtwinklig zur Rohrführung verlaufen. Der Typ 12S ist in den Rohrdurchmessern 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") erhältlich. Durch seine stabile Bauweise eignet sich die Fußplatte sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Winkel für flexible Boden- und Wandmontage Die Rohraufnahme des Typ 12S lässt sich innerhalb eines Bereichs von 0° bis 11° zur Grundplatte ausrichten. Dadurch kann der Verbinder an leicht geneigten Montageflächen eingesetzt werden und ermöglicht eine flexible Anpassung der Rohrposition an die jeweilige Konstruktion. Die ovale Fußplatte eignet sich insbesondere für die Befestigung vertikaler Pfosten auf Böden. Sie kann jedoch ebenso für eine Wandmontage verwendet werden, wenn eine stabile Aufnahme und eine hohe Belastbarkeit in Schubrichtung erforderlich sind. Zweifache Madenschraube für hohe Rutschfestigkeit Ein wesentliches Merkmal des Rohrverbinders Typ 12S ist die Fixierung des Rundrohres über zwei Madenschrauben. Durch die doppelte Klemmung wird das eingesetzte Rohr an zwei Punkten gesichert, wodurch eine hohe Rutschfestigkeit innerhalb der Aufnahme erreicht wird. Diese Konstruktion macht die Fußplatte besonders für Anwendungen interessant, bei denen der Pfosten zuverlässig gegen Verschieben innerhalb des Verbinders gesichert werden soll. Das Rohr wird dabei nicht durch die Fußplatte hindurchgeführt – die Ausführung ist nicht durchgängig. Verfügbare Rohrdurchmesser für Typ 12S Die ovale Fußplatte mit variablem Winkel ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Ausführung der Fußplatte entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 12S Typ: 12S Ausführung: ovale Fußplatte mit variablem Winkel Winkelbereich: 0° bis 11° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Rohrführung: nicht durchgängig Rohrfixierung: zweifache Madenschraube Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Rohrkonstruktionen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt. Die robuste Ausführung eignet sich für dauerhaft beanspruchte Konstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung schützt die Oberfläche des Verbinders und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die verwendeten Stahlschrauben sind mit MAGNI 565 beschichtet. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben bietet und die langlebige Ausführung des Rohrverbinders ergänzt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Fußplatte Typ 12S eignet sich für zahlreiche professionelle und private Rohrkonstruktionen, darunter: Handläufe und Geländer Geländerkonstruktionen auf leicht geneigten Flächen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Pfostenkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Rohrmöbel Regale, Tische und Gestelle aus modularen Rohrsystemen Flexible Rohrbefestigung ohne Schweißarbeiten Mit dem Typ 12S lassen sich Rundrohre mechanisch befestigen, ohne dass eine verschweißte Verbindung erforderlich ist. Der variable Winkelbereich unterstützt dabei die Anpassung an unterschiedliche Montageflächen und bietet insbesondere bei leicht geneigten Böden oder Wänden zusätzliche Flexibilität. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 10,5 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

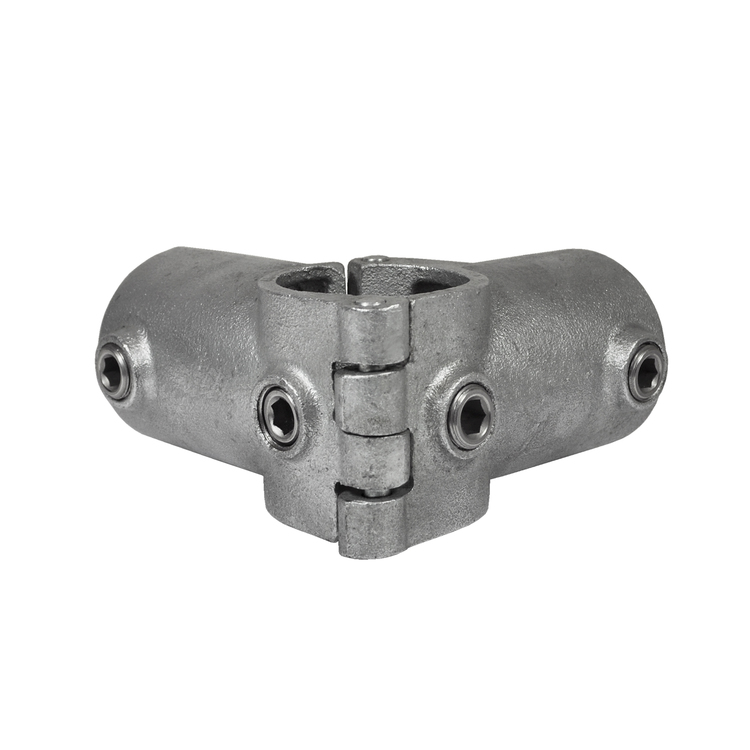

Rohrverbinder offenes klappbares Eckstück durchlaufend 90° - Typ 20O
Rohrverbinder Typ 20O – offenes klappbares Eckstück 90° für durchlaufende Rundrohre Der Rohrverbinder Typ 20O ist ein offenes, klappbares Eckstück für 90°-Verbindungen und wurde speziell für Konstruktionen entwickelt, bei denen ein senkrechtes Rundrohr durchgehend und ununterbrochen durch den Verbinder geführt werden soll. Durch die offene, klappbare Bauform eignet sich dieser Rohrverbinder besonders für die Erweiterung, Änderung oder Reparatur bestehender Rohrkonstruktionen, ohne dass vorhandene Rohrabschnitte vollständig demontiert werden müssen. Der Typ 20O ist für Rundrohre mit einem Außendurchmesser von 48,3 mm (1 1/2") ausgelegt. Typische Einsatzbereiche sind Geländer, Handläufe, Schutzbarrieren, Fallschutzsysteme, Maschinenschutzvorrichtungen und Spielplatzkonstruktionen. Auch im privaten Bereich und bei anspruchsvollen DIY- und Möbelbauprojekten lässt sich der Verbinder für stabile modulare Rohrsysteme einsetzen. 90°-Eckverbindung mit durchlaufendem senkrechtem Rohr Mit dem offenen klappbaren Eckstück Typ 20O wird eine rechtwinklige Verbindung hergestellt, während das senkrechte Rohr durch die Aufnahme des Verbinders weitergeführt wird. Diese Bauweise eignet sich besonders für Eckverbindungen bei Zwischengeländern, bei denen horizontale Rohrabschnitte an einen durchlaufenden Pfosten angeschlossen werden sollen. Durch die klappbare Konstruktion kann der Rohrverbinder seitlich an einem bereits montierten Rohr angesetzt werden. Das erleichtert nachträgliche Änderungen und macht den Typ 20O besonders interessant für Sanierungen, Erweiterungen und Reparaturen bestehender Geländer- und Schutzkonstruktionen. Ideal für Erweiterungen und Reparaturen bestehender Rohrsysteme Ein wesentlicher Vorteil der offenen Ausführung besteht darin, dass der Verbinder nicht zwingend vom Rohrende aufgeschoben werden muss. Dadurch lässt er sich auch nachträglich an vorhandenen Rohrleitungen und Rahmenkonstruktionen montieren. Das kann Montagezeiten reduzieren und aufwendige Demontagearbeiten vermeiden. Der Rohrverbinder wird häufig in Kombination mit einem Dreiweg-Eckstück 90° eingesetzt. So lassen sich komplexere Eck- und Geländerkonstruktionen mit durchlaufenden Pfosten und mehreren horizontalen Rohrverbindungen aufbauen. Technische Daten des Rohrverbinders Typ 20O Typ: 20O Ausführung: offenes, klappbares Eckstück Winkel: 90° Rohrführung: senkrechtes Rohr durchlaufend Rohrform: Rundrohr Verfügbarer Rohrdurchmesser: 48,3 mm (1 1/2") Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Rohrkonstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist damit für langlebige Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Korrosionsschutz des Verbinders und eignet sich besonders für gewerblich und industriell genutzte Rohrsysteme. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Diese chromfreie Zink-Aluminium-Duplexbeschichtung bietet einen hochwertigen Korrosionsschutz und ergänzt die robuste Ausführung des Rohrverbinders. Typische Anwendungen im Metallbau, Geländerbau und DIY-Bereich Der Rohrverbinder Typ 20O eignet sich für zahlreiche professionelle und private Anwendungen, darunter: Handläufe und Geländerkonstruktionen Zwischengeländer und Eckverbindungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Werkstatt- und Betriebseinrichtungen nachträgliche Erweiterungen bestehender Rohrsysteme Modulare Rohrkonstruktionen ohne Schweißarbeiten Mit mechanischen Rohrverbindern lassen sich stabile Rohrkonstruktionen aufbauen, ohne dass einzelne Bauteile verschweißt werden müssen. Gerade die offene und klappbare Ausführung des Typ 20O bietet dabei zusätzliche Flexibilität, da bestehende Konstruktionen einfacher angepasst oder ergänzt werden können. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen und Größen finden Sie ebenfalls in unserem Sortiment. Einen Überblick über weitere Komponenten für Geländer, Schutzsysteme, Maschinenbau und modulare Rohrkonstruktionen erhalten Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 0,7 kNm max. Zugbeanspruchung: 5,6 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Quadratische Fußplatte durchgehend - Typ 11
Rohrverbinder Typ 11 – quadratische Fußplatte für durchgehende Rundrohre Der Rohrverbinder Typ 11 mit quadratischer, durchgehender Fußplatte eignet sich zur stabilen Befestigung von Rundrohren auf Böden, Podesten und anderen geeigneten Montageflächen. Durch die durchgehende Rohraufnahme kann das Rohr durch den Verbinder geführt, auf der gewünschten Höhe positioniert und anschließend sicher fixiert werden. Damit ist der Typ 11 eine vielseitige Lösung für Konstruktionen im Metallbau, Handwerk, Maschinenbau, Geländerbau, Spielplatzbau sowie für anspruchsvolle DIY-Projekte und den Möbelbau. Die Montage erfolgt mechanisch und ermöglicht den Aufbau stabiler Rohrkonstruktionen ohne aufwendige Schweißarbeiten. Durchgehende Fußplatte für flexible Rohrkonstruktionen Im Unterschied zu einer geschlossenen Fußplatte kann das Rundrohr bei dieser Ausführung vollständig durch die Aufnahme geführt werden. Dadurch lässt sich die Position des Rohres flexibel an die jeweilige Konstruktion anpassen. Der Rohrverbinder eignet sich beispielsweise als Befestigungs- und Führungselement für senkrechte Pfosten, Stützen oder Rahmenkonstruktionen. Die quadratische Grundplatte bietet eine großflächige Auflage für die Befestigung auf einer geeigneten Oberfläche. Das Rohr wird über die integrierte Schraubverbindung innerhalb des Verbinders fixiert. So entstehen lösbare und bei Bedarf erweiterbare Rohrsysteme. Verfügbare Rohrdurchmesser für Typ 11 Die quadratische Fußplatte Typ 11 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine sichere und passgenaue Montage muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 11 Typ: 11 Ausführung: quadratische Fußplatte, durchgehend Rohrform: Rundrohr Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt. Die robuste Konstruktion eignet sich für dauerhaft beanspruchte Rohrsysteme im gewerblichen und privaten Bereich. Durch die Feuerverzinkung erhält der Verbinder einen zusätzlichen Oberflächenschutz und kann auch für zahlreiche Außenanwendungen eingesetzt werden. Die mitgelieferten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Diese chromfreie Zink-Aluminium-Duplexbeschichtung bietet einen hochwertigen Korrosionsschutz und ergänzt die widerstandsfähige Ausführung des Rohrverbinders. Vielseitige Einsatzmöglichkeiten von Geländerbau bis DIY-Möbel Die quadratische Fußplatte eignet sich für zahlreiche Rohrkonstruktionen im professionellen und privaten Bereich. Typische Anwendungen sind: Handläufe und Geländer Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmen- und Ständerkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Regale, Tische und Möbel aus Rohrsystemen individuelle Gestelle und Rahmenkonstruktionen Rohrkonstruktionen ohne Schweißen aufbauen Der Einsatz von Rohrverbindern ermöglicht eine einfache und flexible Alternative zu geschweißten Konstruktionen. Die einzelnen Bauteile werden mechanisch miteinander verbunden und können bei Bedarf wieder gelöst, ausgetauscht oder erweitert werden. Das ist sowohl im professionellen Metall- und Maschinenbau als auch bei individuellen DIY-Projekten von Vorteil. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen vollständigen Überblick über passende Komponenten für Geländer, Schutzkonstruktionen, Möbel und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.

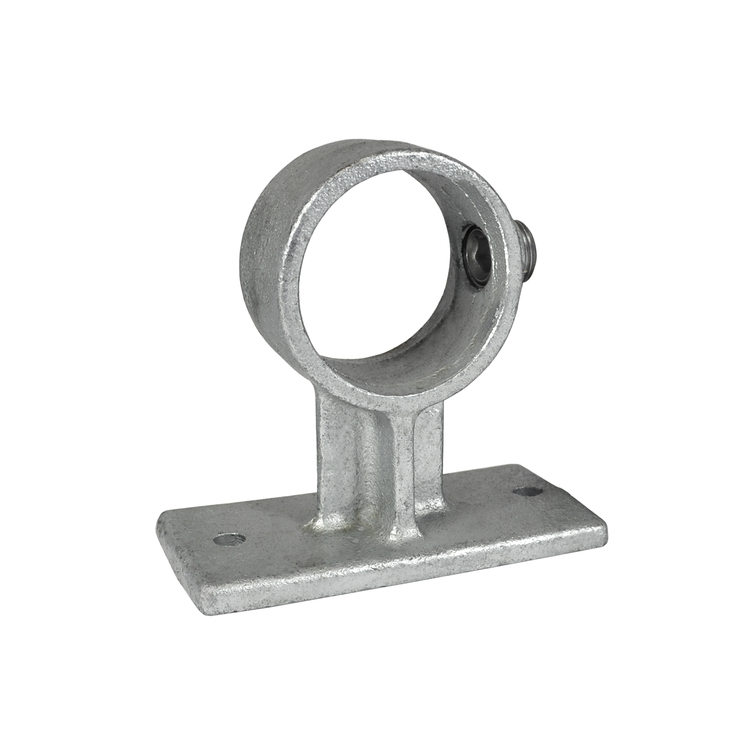

Rohrverbinder Handlaufhalterung / Geländerführung - Typ 34
Rohrverbinder Typ 34 – Handlaufhalterung und Geländerführung für Rundrohre Der Rohrverbinder Typ 34 ist eine Handlaufhalterung und durchgehende Geländerführung für Rundrohre. Er dient dazu, Rohrkonstruktionen mit einem definierten Abstand an Wänden oder anderen geeigneten Flächen zu befestigen. Das Rundrohr läuft dabei vollständig durch die Halterung und wird über eine Madenschraube fixiert. Typ 34 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Damit eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Handlauf und Rundrohre mit Abstand zur Wand befestigen Mit der Handlaufhalterung Typ 34 lassen sich Rundrohre in einem definierten Abstand zu einer Wand oder einer vergleichbaren Montagefläche führen. Dadurch eignet sich der Verbinder besonders für Handläufe und Geländer, bei denen zwischen Rohr und Wand ausreichend Abstand für eine komfortable Nutzung benötigt wird. Auch bei Werberahmen, Schutzkonstruktionen, technischen Gestellen oder anderen Rohrsystemen kann Typ 34 als Wandhalterung beziehungsweise Rohrführung eingesetzt werden. Durchgehende Geländerführung mit einer Madenschraube Die Rohraufnahme des Rohrverbinders Typ 34 ist vollständig durchgehend ausgeführt. Das Rundrohr wird in einem Stück durch die Halterung geschoben und anschließend über die vorhandene Madenschraube fixiert. Dadurch kann die Halterung entlang eines längeren Handlauf- oder Geländerrohres positioniert werden, ohne das Rohr an der jeweiligen Befestigungsstelle zu unterbrechen. Wichtiger Konstruktionshinweis: kein Verbinder für zwei Rohrenden Typ 34 ist ausschließlich als durchgehende Rohrführung ausgelegt. Innerhalb der Halterung können daher keine zwei separaten Rohrenden miteinander verbunden werden. Das Rundrohr muss zwingend in einem Stück vollständig durch die Rohrführung laufen. Soll an dieser Stelle zusätzlich eine Stoßverbindung zwischen zwei Rohren hergestellt werden, muss ein dafür geeigneter Rohrverbinder verwendet werden. Befestigungsplatte mit zwei Montagebohrungen Die integrierte Befestigungsplatte verfügt über zwei Befestigungslöcher. Darüber kann der Verbinder mit geeigneten Schrauben, Dübeln oder anderen Befestigungsmitteln an der jeweiligen Montagefläche befestigt werden. Die benötigten Befestigungselemente müssen entsprechend dem vorhandenen Untergrund sowie der vorgesehenen Belastung ausgewählt werden. Verfügbare Rohrdurchmesser für Typ 34 Die Rohrverbinder Handlaufhalterung Typ 34 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Montage muss die Ausführung der Handlaufhalterung entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 34 Typ: 34 Ausführung: Handlaufhalterung / Geländerführung Rohrform: Rundrohr Rohrführung: durchgehend Fixierung: 1 Madenschraube Befestigungsplatte: 2 Befestigungslöcher Verbindung zweier Rohrenden innerhalb der Halterung: nicht möglich Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht die Handlaufhalterung für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Handlauf bis Werberahmen Der Rohrverbinder Typ 34 kann für zahlreiche Konstruktionen aus Rundrohr eingesetzt werden, beispielsweise: Handläufe entlang von Wänden Geländerkonstruktionen durchgehende Geländerführungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Werberahmen und Hinweissysteme Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrkonstruktionen Durchgehende Handläufe ohne Schweißarbeiten montieren Mit Typ 34 können längere Rundrohre an mehreren Punkten entlang einer Wand befestigt werden, ohne dass das Rohr an den einzelnen Halterungen geteilt werden muss. Dadurch eignet sich die Geländerführung besonders für durchgehende Handläufe und geradlinige Rohrsysteme. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Befestigungs-, Winkel- und Anschlussmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 34 ist ausschließlich als durchgehende Rohrführung vorgesehen. Zwei separate Rohrenden können innerhalb der Halterung nicht miteinander verbunden werden. Die Befestigungsmittel für die Montageplatte müssen passend zum Untergrund und zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 0,4 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Kreuzstück für Stützrohr 4-Wege, quadratisch | 25x25 oder 40x40 - Typ 26S
Rohrverbinder Typ 26S – 4-Wege Kreuzstück für Stützrohre aus Vierkantrohr Der Rohrverbinder Typ 26S ist ein 4-Wege Kreuzstück für quadratische Stützrohre und ermöglicht den Aufbau komplexer Rohrkonstruktionen mit mehreren seitlichen Anschlüssen an einem zentralen Vierkantrohr. Der Verbinder eignet sich damit besonders für Rahmen-, Geländer-, Schutz- und Gestellkonstruktionen, bei denen mehrere Rohrstreben an einem gemeinsamen Stützrohr zusammengeführt werden sollen. Typ 26S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Vier Rohranschlüsse an einem zentralen Stützrohr Das 4-Wege Kreuzstück Typ 26S wird eingesetzt, wenn an einem zentralen Stützrohr mehrere seitliche Vierkantrohre angeschlossen werden sollen. Die vier Anschlussbereiche ermöglichen den Aufbau verzweigter Konstruktionen rund um das Stützrohr und schaffen einen kompakten Verbindungspunkt für komplexere Rohrsysteme. Dadurch eignet sich der Verbinder beispielsweise für Geländerfelder, Schutzrahmen, Absperrungen, Maschinenschutzkonstruktionen oder Gestelle, bei denen mehrere horizontale beziehungsweise seitliche Rohre an einem gemeinsamen Pfosten zusammentreffen. Ideal für Rahmen-, Geländer- und Schutzkonstruktionen Durch seine 4-Wege-Ausführung lässt sich Typ 26S vielseitig als zentraler Knotenpunkt innerhalb einer Vierkantrohrkonstruktion einsetzen. Statt mehrere einzelne Verbinder an einem Stützrohr zu montieren, können verschiedene Rohrstränge an einer gemeinsamen Position zusammengeführt werden. Dies ermöglicht einen übersichtlichen und modularen Aufbau – beispielsweise bei Schutzgittern, Geländern, Maschinenumhausungen, Regalsystemen oder individuellen Rohrgestellen. Verfügbare Abmessungen für Typ 26S Der Rohrverbinder Kreuzstück für Stützrohr Typ 26S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre gewählt werden. Technische Daten des Rohrverbinders Typ 26S Typ: 26S Ausführung: 4-Wege Kreuzstück für Stützrohr Rohrform: quadratisch / Vierkantrohr Anschlussmöglichkeiten: 4 seitliche Rohranschlüsse Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Der Rohrverbinder Typ 26S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Maschinen- und Anlagenbau Rahmen- und Gestellkonstruktionen Spielplatz- und Freizeitanlagen Regal- und Lagersysteme Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Vierkantrohrmöbel Komplexe Vierkantrohr-Konstruktionen ohne Schweißen aufbauen Mit dem 4-Wege Kreuzstück Typ 26S lassen sich mehrere Rohranschlüsse an einem gemeinsamen Stützrohr zusammenführen. Dadurch können auch umfangreichere Vierkantrohrkonstruktionen modular aufgebaut werden, ohne dass die einzelnen Rohre miteinander verschweißt werden müssen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.

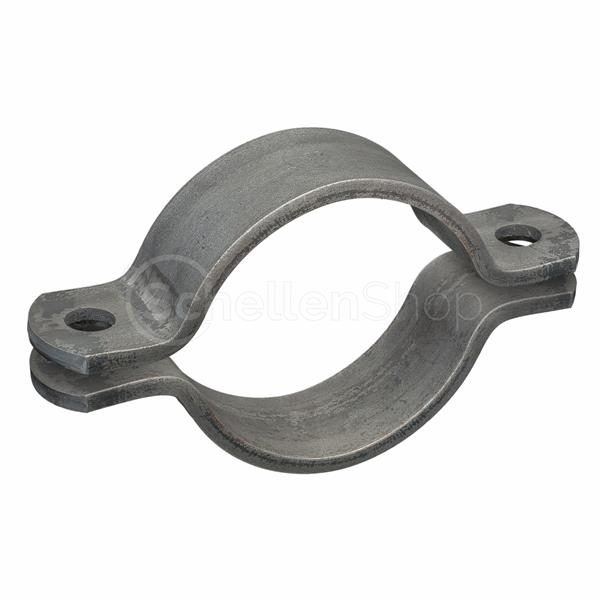

Rohrschelle nach DIN 3567 Form A
DIN 3567 Rohrschelle Form A Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen. Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern nicht-auswählbare Abmessungen auf Anfrage möglich!
Rohrverbinder Ösenteil 90° mit Doppellasche, quadratisch | 25x25 oder 40x40 - Typ 57S
Rohrverbinder Typ 57S – Ösenteil 90° mit Doppellasche für Vierkantrohre Der Rohrverbinder Typ 57S ist ein quadratisches Ösenteil mit Doppellasche in 90°-Ausführung für modulare Konstruktionen aus Vierkantrohr. Die beiden Laschen mit Ösen ermöglichen zusätzliche Befestigungs- und Verbindungspunkte an einer bestehenden Rohrkonstruktion und machen den Verbinder besonders vielseitig einsetzbar. Typ 57S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Dadurch eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Doppellasche mit 90°-Anordnung für zusätzliche Befestigungspunkte Das Ösenteil Typ 57S verfügt über zwei Laschen mit Befestigungsösen, die im 90°-Winkel zueinander angeordnet sind. Dadurch können an zwei unterschiedlichen Seiten einer Vierkantrohrkonstruktion zusätzliche Bauteile, Platten, Streben oder andere geeignete Komponenten befestigt werden. Die rechtwinklige Anordnung der Laschen ist besonders praktisch bei Rahmen-, Eck- und Gestellkonstruktionen, bei denen mehrere Befestigungsebenen an einem gemeinsamen Vierkantrohr benötigt werden. Für Platten, Streben und individuelle Konstruktionen Durch die beiden Ösen kann Typ 57S flexibel als Befestigungspunkt innerhalb einer Rohrkonstruktion eingesetzt werden. Abhängig vom jeweiligen Aufbau lassen sich beispielsweise Platten, Ablagen, Verkleidungen, Streben oder weitere Konstruktionselemente mit dem Vierkantrohr verbinden. Gerade beim Bau von Regalen, Arbeitstischen, Schutzrahmen oder individuellen Möbeln bietet die Doppellasche zusätzliche Möglichkeiten, flächige oder konstruktive Bauteile sauber an ein bestehendes Rohrsystem anzubinden. Verfügbare Abmessungen für Typ 57S Der Rohrverbinder Ösenteil 90° mit Doppellasche Typ 57S ist für folgende Vierkantrohre erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 57S Typ: 57S Ausführung: Ösenteil mit Doppellasche Anordnung: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Oberflächen- und Korrosionsschutz und eignet sich damit für zahlreiche gewerbliche, industrielle und private Anwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Möbelbau bis Maschinenschutz Der Rohrverbinder Typ 57S eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Vierkantrohrmöbel Befestigung von Platten, Streben oder weiteren Bauteilen Modulare Vierkantrohr-Konstruktionen ohne Schweißarbeiten Mit Typ 57S lassen sich zusätzliche Befestigungspunkte an Vierkantrohrkonstruktionen schaffen, ohne dass das Grundrohr verschweißt werden muss. Dadurch können Konstruktionen modular aufgebaut, erweitert und bei Bedarf später angepasst werden. Weitere passende quadratische Rohrverbinder für Vierkantrohre mit unterschiedlichen Anschluss- und Befestigungsmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Befestigung von Platten, Streben oder anderen Bauteilen müssen die jeweiligen Verbindungselemente passend zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder T-Stück lang, quadratisch | 25x25 oder 40x40 - Typ 4S
Rohrverbinder Typ 4S – langes T-Stück für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 4S ist ein langes T-Stück für quadratische Rohre zur Herstellung einer stabilen 90°-Verbindung. Die Bauform ermöglicht sowohl die Verwendung eines durchgehenden Vierkantrohres als auch die Verbindung von zwei Rohrabschnitten innerhalb des geraden Bereichs des Verbinders. Typ 4S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° T-Verbindung für quadratische Rohrkonstruktionen Mit dem quadratischen T-Stück Typ 4S wird ein seitliches Vierkantrohr im rechten Winkel von 90° mit einem weiteren Rohr verbunden. Das abgewinkelte Rohr läuft innerhalb des Verbinders gegen das gerade Rohr beziehungsweise den dort eingesetzten Rohrabschnitt. Im geraden Bereich des Rohrverbinders befindet sich keine innere Begrenzung. Dadurch kann ein Vierkantrohr vollständig durch den Verbinder geführt werden. Alternativ können zwei separate horizontale Rohrabschnitte innerhalb dieses Bereichs miteinander verbunden werden. Lange Ausführung mit zwei Madenschrauben Der durchgehende Bereich des Rohrverbinders Typ 4S ist mit zwei Madenschrauben ausgestattet. Dadurch können zwei eingesetzte Rohrabschnitte separat fixiert werden. Dies macht die lange T-Ausführung besonders vielseitig und ermöglicht unterschiedliche Aufbauvarianten innerhalb einer Vierkantrohrkonstruktion. Der Verbinder eignet sich damit ideal für Konstruktionen, bei denen zwei horizontale Rohre an einem zentralen Verbindungspunkt zusammengeführt und gleichzeitig um einen 90°-Abgang ergänzt werden sollen. Verfügbare Abmessungen für Typ 4S Das T-Stück lang für Vierkantrohre ist in folgenden Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 4S Typ: 4S Ausführung: T-Stück lang Winkel: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Gerader Rohrbereich: ohne innere Begrenzung Fixierung im geraden Bereich: 2 Madenschrauben Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und ist für robuste Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 4S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Zäune und Abgrenzungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und individuelle Rohrmöbel DIY-Konstruktionen aus Vierkantrohr Vierkantrohr-Konstruktionen flexibel ohne Schweißen verbinden Das lange T-Stück Typ 4S bietet durch seinen offenen geraden Rohrbereich unterschiedliche Montagemöglichkeiten. Ein Rohr kann vollständig durchlaufen oder der Verbinder als Verbindungspunkt zwischen zwei horizontalen Rohrabschnitten genutzt werden. Gleichzeitig lässt sich ein drittes Rohr im 90°-Winkel anschließen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Ösenteil mit Doppellasche, quadratisch | 25x25 oder 40x40 - Typ 56S
Rohrverbinder Typ 56S – Ösenteil mit Doppellasche für Vierkantrohre Der Rohrverbinder Typ 56S ist ein quadratisches Ösenteil mit Doppellasche zur Befestigung zusätzlicher Bauteile an Konstruktionen aus Vierkantrohr. Die beiden Laschen mit Ösen schaffen zusätzliche Befestigungspunkte und ermöglichen die Verbindung von Platten, Streben, Ablagen oder weiteren Konstruktionselementen mit einem bestehenden Rohrsystem. Der Typ 56S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Doppellasche für zusätzliche Befestigungsmöglichkeiten Der Rohrverbinder Ösenteil Typ 56S verfügt über zwei Laschen, die jeweils mit einer Öse ausgestattet sind. Dadurch stehen zwei definierte Befestigungspunkte an der Vierkantrohrkonstruktion zur Verfügung. Je nach Aufbau können daran beispielsweise Platten, Regalböden, Verkleidungen, Streben oder andere geeignete Bauteile befestigt werden. Die Doppellasche erweitert damit die Einsatzmöglichkeiten modularer Vierkantrohrsysteme und erleichtert den Aufbau individueller Konstruktionen. Ideal für Möbel-, Rahmen- und Gestellkonstruktionen Typ 56S eignet sich besonders für Konstruktionen, bei denen zusätzlich zum Vierkantrohr weitere Bauteile befestigt werden sollen. Dies ist beispielsweise beim Bau von Regalen, Arbeitstischen, Rohrmöbeln, Schutzrahmen oder technischen Gestellen von Vorteil. Die mechanische Befestigung ermöglicht einen modularen Aufbau ohne aufwendige Schweißarbeiten. Dadurch können Konstruktionen bei Bedarf später verändert, erweitert oder mit anderen Bauteilen ergänzt werden. Verfügbare Abmessungen für Typ 56S Der Rohrverbinder Ösenteil mit Doppellasche Typ 56S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 56S Typ: 56S Ausführung: Ösenteil mit Doppellasche Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Anzahl Laschen: 2 Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Möbelbau bis Maschinenschutz Das Ösenteil mit Doppellasche Typ 56S lässt sich in zahlreichen professionellen und privaten Vierkantrohrkonstruktionen einsetzen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Vierkantrohrmöbel Befestigung von Platten, Streben und weiteren Bauteilen Modulare Vierkantrohr-Konstruktionen flexibel erweitern Mit Typ 56S lassen sich zusätzliche Befestigungspunkte an Vierkantrohren schaffen, ohne dass die Grundkonstruktion verschweißt werden muss. Die beiden Ösen bieten dabei vielseitige Möglichkeiten zur Anbindung weiterer Bauteile und machen den Verbinder besonders interessant für modulare Möbel-, Rahmen- und Schutzkonstruktionen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Befestigung von Platten, Streben oder weiteren Bauteilen müssen die eingesetzten Verbindungselemente passend zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Befestigungsschelle BSL nach DIN 72573 für 1 Leitung
Rohrschelle BSL nach DIN 72573 Die leichte Rohrschelle BSL nach DIN 72573 dient der Befestigung von verschiedenen Kabeln, Kabelbäumen, Rohren und Leitungen von 4 mm bis zu 22 mm (1/2").
