Einschraubstutzen & Schlauchtüllen mit Außengewinde
Einschraubstutzen verbinden flexible Schläuche mit Gewindeanschlüssen an Geräten, Armaturen, Pumpen oder technischen Anlagen. Auf der einen Seite befindet sich eine Schlauchtülle beziehungsweise ein Schlauchstutzen, auf den der Schlauch aufgeschoben wird. Die andere Seite wird über das vorhandene Gewinde in den jeweiligen Anschluss eingeschraubt.
Im Schellen-Shop finden Sie Schlauchstutzen mit Gewinde in unterschiedlichen Größen, Materialien und Bauformen für Maschinen- und Anlagenbau, Geräte- und Apparatebau, Fluid- und Pumpentechnik, Landwirtschaft, Bewässerung sowie Wartung und Instandhaltung. Weitere Lösungen für medienführende Leitungen finden Sie in unserer Kategorie Schlauchverbindung.

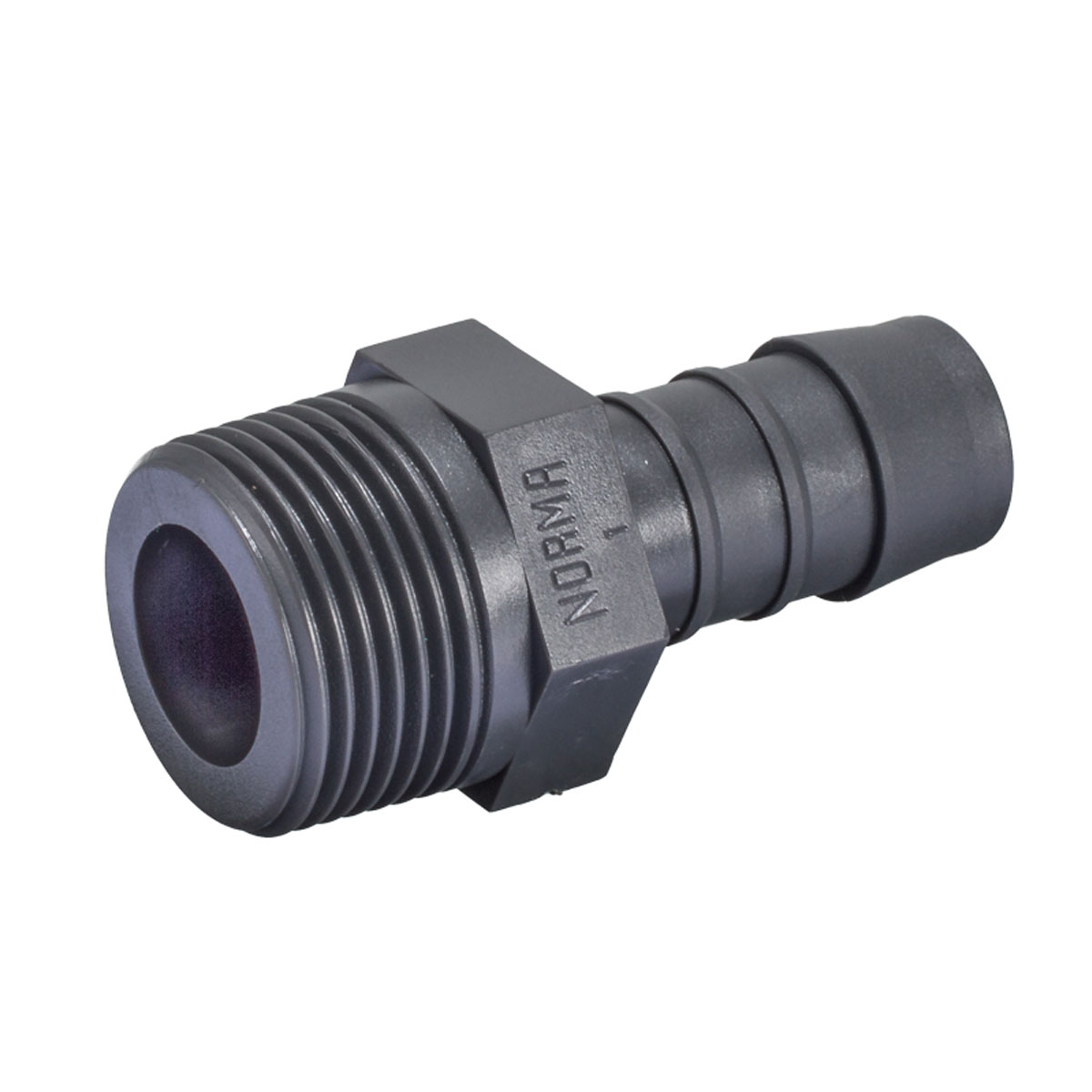

GES gerade Einschraubstutzen – 4 mm / M12 x 1,5
- Bezeichnung: GES
- Gewinde: 1/2" NPT, 1/4" NPT, 1/8" NPT, 3/8" NPT, M5, M8 x 1, M8 x 1.25, M10 x 1, M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M20 x 1.5, M22 x 1.5, M26 x 1.5, R 1", R 1/2", R 1/4", R 1/8", R 3/4", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")
GES gerader Einschraubstutzen – NORMAPLAST® Gewindetülle aus PA6 Der GES gerade Einschraubstutzen von NORMAPLAST® ist ein Gewindeverbinder aus Kunststoff zur Verbindung von Schläuchen mit Gewindeanschlüssen. Auf einer Seite befindet sich das Gewinde zur Montage am entsprechenden Anschluss, auf der anderen Seite eine Schlauchtülle mit Tannenbaumprofil zur Aufnahme des Schlauchs. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der gerade Einschraubstutzen eignet sich für medienführende Leitungen und wird unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in zahlreichen weiteren Industriebereichen eingesetzt. Gewindetülle mit Tannenbaumprofil für sicheren Schlauchsitz Das Tannenbaumprofil des Schlauchanschlusses unterstützt einen sicheren Sitz des aufgeschobenen Schlauchs. Abhängig von Anwendung, Schlauchmaterial, Druck und Betriebsbedingungen kann die Verbindungsstelle zusätzlich mit einer geeigneten Schlauchschelle gesichert werden. Durch die große Auswahl an metrischen Gewinden, NPT-Gewinden und R-Gewinden sowie Schlauchanschlüssen von 3 bis 25 mm lässt sich der NORMAPLAST® GES Einschraubstutzen für zahlreiche Anschlusskombinationen einsetzen. Verfügbare Gewinde Gewindeart Verfügbare Größen Metrisch M5, M8 x 1, M8 x 1,25, M10 x 1, M12 x 1,5, M14 x 1,5, M16 x 1,5, M18 x 1,5, M20 x 1,5, M22 x 1,5, M26 x 1,5 NPT 1/8" NPT, 1/4" NPT, 3/8" NPT, 1/2" NPT R-Gewinde R 1/8", R 1/4", R 3/8", R 1/2", R 3/4", R 1" Verfügbare Schlauchanschlüsse Schlauchanschluss Verfügbare Größen Schlauchtülle 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm und 25,0 mm (1") Verfügbare Schlüsselweiten Je nach Ausführung sind die GES Einschraubstutzen mit den folgenden Schlüsselweiten erhältlich: SW 6 SW 10 SW 14 SW 17 SW 22 SW 27 SW 32 Betriebstemperatur von -40 °C bis +90 °C Das unverstärkte PA6 Polyamid ermöglicht einen breiten Temperatureinsatz: Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des GES Einschraubstutzens Baureihe: GES Ausführung: gerader Einschraubstutzen / Gewindetülle Werkstoff: Polyamid 6 (PA6), unverstärkt Schlauchanschluss: Tannenbaumprofil Schlauchanschlüsse: 3 bis 25 mm (1") Gewinde: metrisch, NPT oder R-Gewinde Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Schlüsselweiten: SW 6, 10, 14, 17, 22, 27 und 32 Gerade Einschraubstutzen passend auswählen Bei der Auswahl des passenden GES Gewindeverbinders sind insbesondere der benötigte Schlauchanschluss und die Gewindegröße zu beachten. Der Schlauchanschluss sollte passend zum Innendurchmesser des verwendeten Schlauchs gewählt werden, während das Gewinde zur vorhandenen Anschlussstelle passen muss. Weitere Größen und Ausführungen finden Sie in unserer Kategorie gerade Einschraubstutzen. Winkel-, T- und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.

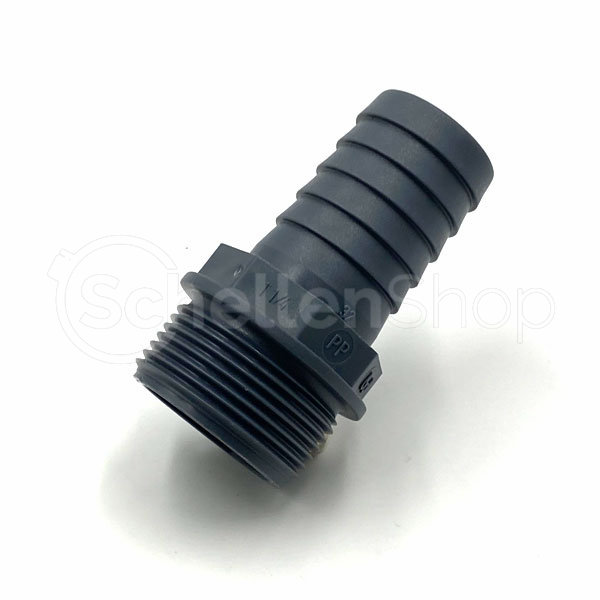

GES gerade Einschraubstutzen, Polypropylen (PP), grau – GES 32 mm / R 1 1/4"
- Bezeichnung: GES
- Gewinde: R 1 1/2", R 1 1/4"
- Material: Polypropylen (PP)
- Schlauchanschluss: 32,0 mm (1 1/4"), 50,0 mm
GES gerader Einschraubstutzen, Polypropylen (PP), grau – Schlauchtülle mit Außengewinde Der GES gerade Einschraubstutzen ist eine stabile Schlauchtülle aus Polypropylen (PP, grau) für zuverlässige Verbindungen in Wasser-, Anlagen- und Pooltechnik. Das Außengewinde (R-Gewinde) ermöglicht die schnelle, dichte Montage in Gewindeanschlüssen; das PP-Material ist korrosionsfrei, chemikalien- und medienbeständig sowie leicht zu verarbeiten. Auswahloptionen: Schlauchdurchmesser: 32 mm oder 50 mm Außengewinde: R 1", R 1 1/4" oder R 1 1/2" Vorteile & Merkmale: Robustes PP (grau): leicht, langlebig, UV- und chemikalienbeständig Gerade Bauform für druckverlustarme Durchströmung Sichere Schlauchaufnahme durch profilierte Tülle Korrosionsfrei – ideal als Alternative zu Metallfittings Einfache Montage: Einschrauben, abdichten (z. B. PTFE-Band), Schlauch aufstecken und sichern (z. B. Schlauchschelle) Typische Anwendungen: Garten- und Bewässerungstechnik, Teich- & Poolbau Anlagen- und Gerätetechnik, Werkstatt & Hobby Wasser-, Abwasser- und Filterleitungen (je nach Medium) Hinweise zur Montage: Gewinde mit geeignetem Dichtmittel abdichten (PTFE/Flüssigdichtung) Schlauch bis Anschlag aufstecken und mit Schlauchschelle sichern Medien- und Temperaturbeständigkeit des PP-Materials für den Einsatzfall prüfen
N8P31 - CPC Blindstopfen 1/4" NPT, Nylon schwarz
- Gewinde: 1/4" NPT
- Material: Nylon
- Serie: FitQuik® Luer-Verbinder
N8P31 – CPC Blindstopfen 1/4" NPT aus schwarzem Nylon Der CPC Blindstopfen N8P31 aus der FitQuik-Serie ist ein Gewindestopfen aus schwarzem Nylon zum Verschließen eines passenden 1/4" NPT-Innengewindes. Die kompakte Ausführung eignet sich für Fluid-, Schlauch- und Leitungssysteme, bei denen ein nicht benötigter Gewindeanschluss verschlossen werden soll. Der N8P31 gehört zur CPC FitQuik-Produktfamilie und ist als einfacher, nicht absperrender Gewindestopfen ausgeführt. Durch die Kunststoffausführung eignet er sich besonders für Anwendungen, bei denen ein leichter und kompakter Blindstopfen benötigt wird. Technische Daten des CPC N8P31 Merkmal Ausführung Hersteller CPC – Colder Products Company Serie FitQuik Artikelnummer N8P31 Produkttyp Blindstopfen / Gewindestopfen Gewinde 1/4" NPT Material Nylon Farbe Schwarz Ventil Nein Blindstopfen für 1/4" NPT-Anschlüsse Der N8P31 besitzt ein 1/4" NPT-Außengewinde und ist für den Verschluss eines entsprechenden NPT-Innengewindes vorgesehen. Dadurch können beispielsweise nicht benötigte Anschlüsse innerhalb eines Fluid- oder Leitungssystems verschlossen werden. Bei der Auswahl ist darauf zu achten, dass Gewindeart und Gewindegröße der Anschlussstelle tatsächlich 1/4" NPT entsprechen. Andere Gewindesysteme sollten nicht allein aufgrund einer ähnlich erscheinenden Nenngröße miteinander kombiniert werden. Schwarzer Blindstopfen aus Nylon Der CPC N8P31 wird aus Nylon gefertigt und besitzt eine schwarze Ausführung. Der Kunststoff ermöglicht eine kompakte und leichte Lösung zum Verschließen entsprechender Gewindeanschlüsse. Vor dem Einsatz sollte geprüft werden, ob Nylon hinsichtlich des verwendeten Mediums sowie der vorhandenen Temperatur- und Betriebsbedingungen für die jeweilige Anwendung geeignet ist. CPC FitQuik Gewindefitting Der N8P31 gehört zur FitQuik-Serie von CPC. FitQuik umfasst unterschiedliche kompakte Fittings und Verbinder für Fluid- und Schlauchsysteme, darunter gerade Verbinder, Winkelverbinder, T- und Y-Stücke sowie verschiedene Gewindeanschlüsse und Blindstopfen. Der N8P31 übernimmt innerhalb dieses Systems eine einfache Aufgabe: Er verschließt einen vorhandenen 1/4" NPT-Anschluss, wenn dieser nicht für eine weitere Leitung oder einen Verbinder benötigt wird. Technische Eigenschaften im Überblick Hersteller: CPC – Colder Products Company Serie: FitQuik Artikelnummer: N8P31 Ausführung: Blindstopfen / Gewindestopfen Gewinde: 1/4" NPT Außengewinde Material: Nylon Farbe: Schwarz Ventilausführung: ohne Ventil Anwendung: Verschließen passender 1/4" NPT-Gewindeanschlüsse Weitere Blindstopfen und CPC Verbinder Weitere Gewindestopfen in unterschiedlichen Größen und Werkstoffen finden Sie in unserer Kategorie Blindstopfen. Weitere kompakte Schlauch-, Luer- und Verbindungslösungen finden Sie unter Schlauchverbindungen und Luer-Verbinder. Das gesamte CPC Sortiment finden Sie unter CPC Kupplungen und Verbinder. Weitere Lösungen zur Verbindung und zum Anschluss von Schläuchen finden Sie außerdem im Bereich Schlauchverbindung.
N8P70 - CPC Blindstopfen 1/4" NPT, PVDF (Natur)
- Gewinde: 1/4" NPT
- Material: PVDF
- Serie: FitQuik® Luer-Verbinder
N8P70 – CPC Blindstopfen 1/4" NPT aus PVDF (Natur) Der CPC Blindstopfen N8P70 aus der FitQuik-Serie ist ein Gewindestopfen aus naturfarbenem PVDF zum Verschließen eines passenden 1/4" NPT-Innengewindes. Der kompakte Kunststoffstopfen eignet sich für Fluid-, Schlauch- und Leitungssysteme, bei denen ein nicht benötigter Gewindeanschluss sicher verschlossen werden soll. Als Werkstoff kommt PVDF (Polyvinylidenfluorid) zum Einsatz. Das Material zeichnet sich insbesondere durch eine hohe chemische Beständigkeit aus und eignet sich damit für anspruchsvolle technische Anwendungen. Die konkrete Medienverträglichkeit sollte vor dem Einsatz immer für die jeweilige Anwendung geprüft werden. Technische Daten des CPC N8P70 Merkmal Ausführung Hersteller CPC – Colder Products Company Serie FitQuik Artikelnummer N8P70 Produkttyp Blindstopfen / Gewindestopfen Gewinde 1/4" NPT Außengewinde Material PVDF (Polyvinylidenfluorid) Farbe / Ausführung Natur Ventil Nein Blindstopfen für 1/4" NPT-Anschlüsse Der N8P70 verfügt über ein 1/4" NPT-Außengewinde. Damit kann ein entsprechender NPT-Innengewindeanschluss innerhalb eines Fluid- oder Leitungssystems verschlossen werden, wenn dieser nicht für einen weiteren Schlauch, Verbinder oder Anschluss benötigt wird. Bei der Auswahl ist darauf zu achten, dass die vorhandene Anschlussstelle tatsächlich über ein 1/4" NPT-Gewinde verfügt. Gewindesysteme mit gleicher oder ähnlicher Nenngröße sind nicht automatisch miteinander kompatibel. PVDF für anspruchsvolle Medien und Anwendungen Der CPC N8P70 besteht aus PVDF. Dieser technische Hochleistungskunststoff wird insbesondere dort eingesetzt, wo eine hohe Beständigkeit gegenüber unterschiedlichen Chemikalien und korrosiven Medien gefragt ist. Die naturfarbene Ausführung verzichtet auf eine schwarze oder weiße Einfärbung und gehört innerhalb der CPC FitQuik-Serie zu den PVDF-Varianten. Da die tatsächliche Beständigkeit immer vom Medium, dessen Konzentration, Temperatur und den weiteren Betriebsbedingungen abhängt, sollte die chemische Verträglichkeit von PVDF vor dem Einsatz geprüft werden. CPC FitQuik Gewindestopfen Der N8P70 gehört zur FitQuik-Serie von CPC. Die Produktfamilie umfasst kompakte Fittings für unterschiedliche Fluid- und Schlauchsysteme, darunter gerade Verbinder, Winkelstücke, T- und Y-Verbinder sowie Gewindeanschlüsse und Blindstopfen. Der N8P70 übernimmt innerhalb eines solchen Systems die Funktion eines einfachen Verschlussstopfens für einen 1/4" NPT-Anschluss. N8P70 aus PVDF oder N8P31 aus Nylon? Innerhalb der FitQuik-Serie stehen 1/4" NPT-Blindstopfen in unterschiedlichen Werkstoffen zur Verfügung. Während der N8P70 aus naturfarbenem PVDF gefertigt wird, ist beispielsweise der N8P31 als schwarze Nylon-Ausführung erhältlich. Die Auswahl sollte nach den Anforderungen der Anwendung und insbesondere nach der benötigten Medien- und Werkstoffverträglichkeit erfolgen. Technische Eigenschaften im Überblick Hersteller: CPC – Colder Products Company Serie: FitQuik Artikelnummer: N8P70 Ausführung: Blindstopfen / Gewindestopfen Gewinde: 1/4" NPT Außengewinde Material: PVDF Farbe: Natur Ventilausführung: ohne Ventil Anwendung: Verschließen passender 1/4" NPT-Gewindeanschlüsse Weitere Blindstopfen und CPC FitQuik Verbinder Weitere Gewindestopfen in unterschiedlichen Größen und Werkstoffen finden Sie in unserer Kategorie Blindstopfen. Weitere kompakte Schlauch-, Luer- und FitQuik-Verbinder finden Sie unter Schlauchverbindungen und Luer-Verbinder. Das gesamte Sortiment von Colder Products Company finden Sie unter CPC Kupplungen und Verbinder. Weitere Lösungen zur Verbindung und zum Anschluss von Schläuchen finden Sie außerdem im Bereich Schlauchverbindung.
MP30 – CPC Blindstopfen 10-32 UNF Gewinde, Nylon weiß
- Gewinde: 10-32 UNF
- Material: Nylon
- Serie: FitQuik® Luer-Verbinder
MP30 – CPC Blindstopfen mit konischem 10-32 Gewinde aus weißem Nylon Der CPC Blindstopfen MP30 aus der FitQuik-Produktfamilie ist ein kompakter Gewindestopfen aus weißem Nylon. Er besitzt ein konisches 10-32 Gewinde und dient zum Verschließen eines passenden Gewindeanschlusses in Fluid-, Schlauch- und Leitungssystemen. CPC führt den MP30 als Threaded Plug beziehungsweise Plug Fitting. Die Ausführung ist nicht mit einem Ventil ausgestattet und eignet sich überall dort, wo ein vorhandener 10-32-Anschluss nicht genutzt und mit einem passenden Kunststoffstopfen verschlossen werden soll. Technische Daten des CPC MP30 Merkmal Ausführung Hersteller CPC – Colder Products Company Produktfamilie FitQuik Artikelnummer MP30 Produkttyp Blindstopfen / Gewindestopfen Gewinde konisches 10-32 Gewinde Material Nylon Farbe Weiß Ventil Nein Blindstopfen für konische 10-32 Gewindeanschlüsse Der MP30 wurde zum Verschließen eines passenden 10-32-Gewindeanschlusses entwickelt. Dadurch können ungenutzte Anschlüsse innerhalb eines technischen Fluid- oder Leitungssystems kompakt verschlossen werden. Bei der Auswahl ist darauf zu achten, dass die vorhandene Anschlussstelle zur von CPC spezifizierten konischen 10-32-Gewindeausführung passt. Weißes Nylon für kompakte Fluidverbindungen Der CPC MP30 besteht aus Nylon und wird in weißer Ausführung geliefert. Der Kunststoff ermöglicht eine leichte und kompakte Bauform und wird innerhalb des FitQuik-Programms auch für weitere Fittings und Gewindeverbinder eingesetzt. Vor dem Einsatz sollte geprüft werden, ob Nylon hinsichtlich des verwendeten Mediums sowie der jeweiligen Temperatur- und Betriebsbedingungen für die konkrete Anwendung geeignet ist. Teil der CPC FitQuik-Produktfamilie Der MP30 gehört zum FitQuik-Programm von CPC. Diese Produktfamilie umfasst unterschiedliche kompakte Fittings für Fluid- und Schlauchsysteme, darunter gerade Verbinder, Winkelstücke, T- und Y-Verbinder sowie verschiedene Gewindeanschlüsse und Gewindestopfen. Der MP30 übernimmt innerhalb solcher Systeme die Funktion eines Gewindeverschlusses für einen passenden 10-32-Anschluss. MP30 ist kein Luer-Verschlussstopfen Der MP30 sollte nicht mit einem Luer-Verschlussstopfen oder einer Luer-Verschlusskappe verwechselt werden. CPC führt den MP30 als separaten Gewindestopfen mit konischem 10-32 Gewinde. Luer-Verschlüsse und Luer-Fittings bilden innerhalb des CPC FitQuik-Sortiments eine eigene Produktgruppe. Für die Auswahl ist deshalb die tatsächliche Anschlussgeometrie entscheidend: Der MP30 wird für einen passenden 10-32-Gewindeanschluss verwendet und nicht für einen klassischen Luer-Anschluss. Technische Eigenschaften im Überblick Hersteller: CPC – Colder Products Company Produktfamilie: FitQuik Artikelnummer: MP30 Ausführung: Blindstopfen / Gewindestopfen Gewinde: konisches 10-32 Gewinde Material: Nylon Farbe: Weiß Ventilausführung: ohne Ventil Anwendung: Verschließen passender 10-32-Gewindeanschlüsse Weitere Blindstopfen und CPC FitQuik Verbinder Weitere Gewindestopfen in unterschiedlichen Größen und Werkstoffen finden Sie in unserer Kategorie Blindstopfen. Weitere FitQuik- und Luer-Verbindungselemente finden Sie unter Schlauchverbindungen und Luer-Verbinder. Das komplette Sortiment von Colder Products Company finden Sie unter CPC Kupplungen und Verbinder. Weitere Lösungen für Schlauch- und Fluidverbindungen finden Sie außerdem im Bereich Schlauchverbindung.

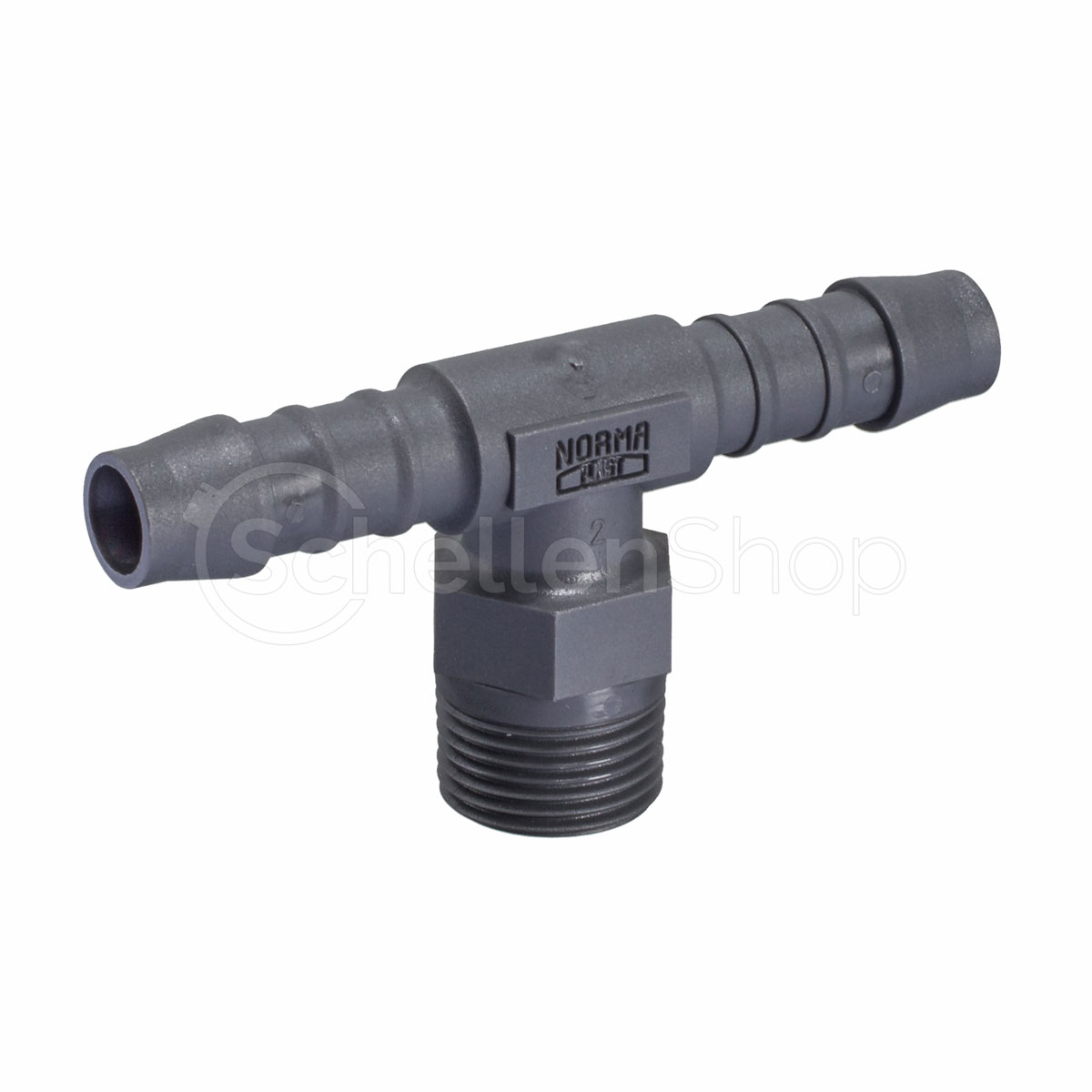

TES T-Einschraubstutzen – 4 mm / R 1/8"
- Bezeichnung: TES
- Gewinde: 1/4" NPT, 1/8" NPT, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, R 1/4", R 1/8", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm
TES T-Einschraubstutzen – NORMAPLAST® T-Stück mit Gewinde aus PA6 Der NORMAPLAST® TES T-Einschraubstutzen ist ein Gewindeverbinder aus Kunststoff zur Verbindung und Verzweigung medienführender Schlauchleitungen. Das T-Stück verfügt über einen Gewindeanschluss und zwei Schlauchanschlussstutzen und eignet sich damit für Anwendungen, bei denen zwei Schlauchleitungen über einen festen Gewindeanschluss verbunden beziehungsweise verzweigt werden sollen. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der T-Einschraubstutzen wird unter anderem im Automobilbau sowie in zahlreichen weiteren industriellen Anwendungen eingesetzt. T-Stück mit Gewinde und zwei Schlauchanschlüssen Der TES kombiniert einen Gewindeanschluss mit zwei gegenüberliegenden Schlauchstutzen. Die Rippung der Stutzen unterstützt einen sicheren Sitz der aufgeschobenen Schläuche. Abhängig von Schlauchmaterial, Betriebsdruck und Anwendung kann eine zusätzliche Sicherung der Verbindungsstellen mit geeigneten Schlauchschellen erforderlich sein. Verfügbare Gewinde des TES T-Einschraubstutzens Gewindeart Verfügbare Größen Metrisch M8 x 1, M10 x 1, M12 x 1,5, M14 x 1,5 NPT 1/8" NPT, 1/4" NPT R-Gewinde R 1/8", R 1/4", R 3/8" Verfügbare Schlauchanschlüsse Ausführung Verfügbare Schlauchanschlüsse TES T-Einschraubstutzen 4,0 mm, 6,0 mm, 8,0 mm und 10,0 mm Verfügbare Schlüsselweiten SW 10 SW 14 SW 17 PA6 Gewindeverbinder für industrielle Schlauchsysteme Der T-Einschraubstutzen wird aus unverstärktem Polyamid 6 (PA6) gefertigt. Der Kunststoff ermöglicht eine leichte und korrosionsfreie Ausführung für zahlreiche technische Schlauch- und Leitungssysteme. Durch die Kombination verschiedener Gewindegrößen und Schlauchanschlüsse lässt sich der NORMAPLAST® TES passend zur jeweiligen Konstruktion auswählen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® TES Baureihe: TES Ausführung: T-Einschraubstutzen Funktion: Gewindeverbinder mit zwei Schlauchanschlüssen Werkstoff: Polyamid 6 (PA6), unverstärkt Schlauchanschlüsse: 4, 6, 8 und 10 mm Gewindearten: metrisch, NPT und R-Gewinde Schlüsselweiten: SW 10, SW 14 und SW 17 Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Schlauchstutzen: gerippt für sicheren Schlauchsitz TES T-Einschraubstutzen passend auswählen Bei der Auswahl des passenden T-Stücks sollten insbesondere der benötigte Schlauchanschluss und die Gewindegröße berücksichtigt werden. Die Schlauchanschlüsse stehen von 4 bis 10 mm zur Verfügung, während je nach Ausführung metrische, NPT- oder R-Gewinde gewählt werden können. Weitere Größen und Ausführungen finden Sie in unserer Kategorie T-Einschraubstutzen. Gerade, gewinkelte und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.

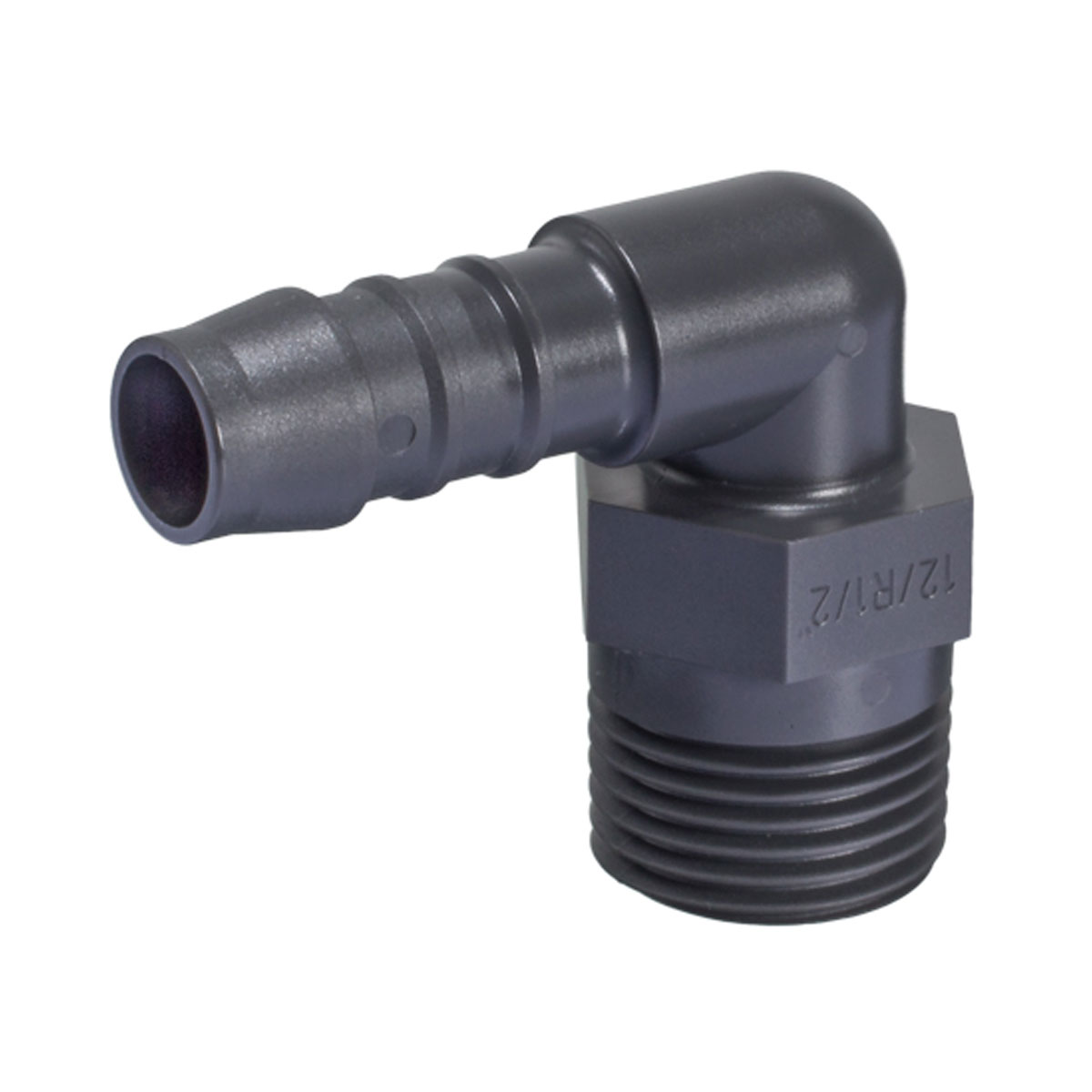

WES Winkel-Einschraubstutzen, Polyamid – 3 mm / M5
- Gewinde: 1/2" NPT, 1/4" NPT, 1/8" NPT, 3/8" NPT, M5, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M22 x 1.5, M24 x 2, M26 x 1.5, R 1", R 1/2", R 1/4", R 1/8", R 3/4", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 19,0 mm, 25,0 mm (1")
WES Winkel-Einschraubstutzen aus Polyamid – NORMAPLAST® Gewindetülle Der NORMAPLAST® WES Winkel-Einschraubstutzen ist ein Gewindeverbinder aus Kunststoff zur abgewinkelten Verbindung von Schläuchen mit einem Gewindeanschluss. Der Winkelstutzen verfügt auf einer Seite über ein Gewinde zum Einschrauben und auf der anderen Seite über einen Schlauchanschluss mit Tannenbaumprofil. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Mit zahlreichen metrischen, NPT- und R-Gewinden sowie Schlauchanschlüssen von 3 bis 25 mm stehen unterschiedliche Varianten für Schlauch- und Rohrleitungssysteme zur Verfügung. Winkel-Gewindeverbinder mit Tannenbaum-Schlauchanschluss Die abgewinkelte Bauform ermöglicht eine platzsparende Schlauchführung, wenn Schlauchleitung und Gewindeanschluss nicht geradlinig zueinander angeordnet werden sollen. Das Tannenbaumprofil des Schlauchstutzens unterstützt einen sicheren Sitz des aufgeschobenen Schlauchs. Abhängig von Schlauchmaterial, Betriebsdruck und Einsatzbedingungen kann eine zusätzliche Sicherung der Verbindungsstelle mit einer geeigneten Schlauchschelle erforderlich sein. Verfügbare Gewinde des WES Winkel-Einschraubstutzens Gewindeart Verfügbare Größen Metrisch M5, M8 x 1, M10 x 1, M12 x 1,5, M14 x 1,5, M16 x 1,5, M18 x 1,5, M22 x 1,5, M24 x 2, M26 x 1,5 NPT 1/8" NPT, 1/4" NPT, 3/8" NPT, 1/2" NPT R-Gewinde R 1/8", R 1/4", R 3/8", R 1/2", R 3/4", R 1" Verfügbare Schlauchanschlüsse Ausführung Verfügbare Schlauchanschlüsse WES Winkel-Einschraubstutzen 3,0 mm, 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 19,0 mm und 25,0 mm (1") Hinweis: Die verfügbaren Kombinationen aus Gewinde und Schlauchanschluss unterscheiden sich je nach Variante. Bitte wählen Sie die benötigte Ausführung entsprechend dem Schlauchdurchmesser und dem vorhandenen Gewindeanschluss aus. PA6 Winkel-Einschraubstutzen für medienführende Leitungen Der NORMAPLAST® WES wird aus unverstärktem Polyamid 6 (PA6) gefertigt. Die Kunststoffausführung eignet sich für zahlreiche technische Schlauch- und Leitungssysteme und wird unter anderem im Automobilbau sowie in unterschiedlichen industriellen Bereichen eingesetzt. Durch die Vielzahl an Gewindegrößen und Schlauchanschlüssen kann der Winkel-Einschraubstutzen aus Kunststoff passend zur jeweiligen Einbausituation ausgewählt werden. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® WES Baureihe: WES Ausführung: Winkel-Einschraubstutzen Werkstoff: Polyamid 6 (PA6), unverstärkt Funktion: abgewinkelter Gewindeverbinder mit Schlauchanschluss Schlauchanschluss: Tannenbaumprofil Schlauchanschlüsse: 3, 4, 6, 8, 10, 12, 19 und 25 mm (1") Gewindearten: metrisch, NPT und R-Gewinde Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Winkel-Einschraubstutzen passend auswählen Für die Auswahl des passenden WES Winkelstutzens sind insbesondere der benötigte Schlauchanschluss sowie Gewindeart und Gewindegröße entscheidend. Der Schlauchanschluss sollte passend zum Innendurchmesser des verwendeten Schlauchs gewählt werden, während das Gewinde auf den vorhandenen Anschluss abgestimmt sein muss. Weitere Größen und Ausführungen finden Sie in unserer Kategorie Winkelstutzen. Gerade Einschraubstutzen, T-Stücke und Blindstopfen finden Sie im übergeordneten Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.

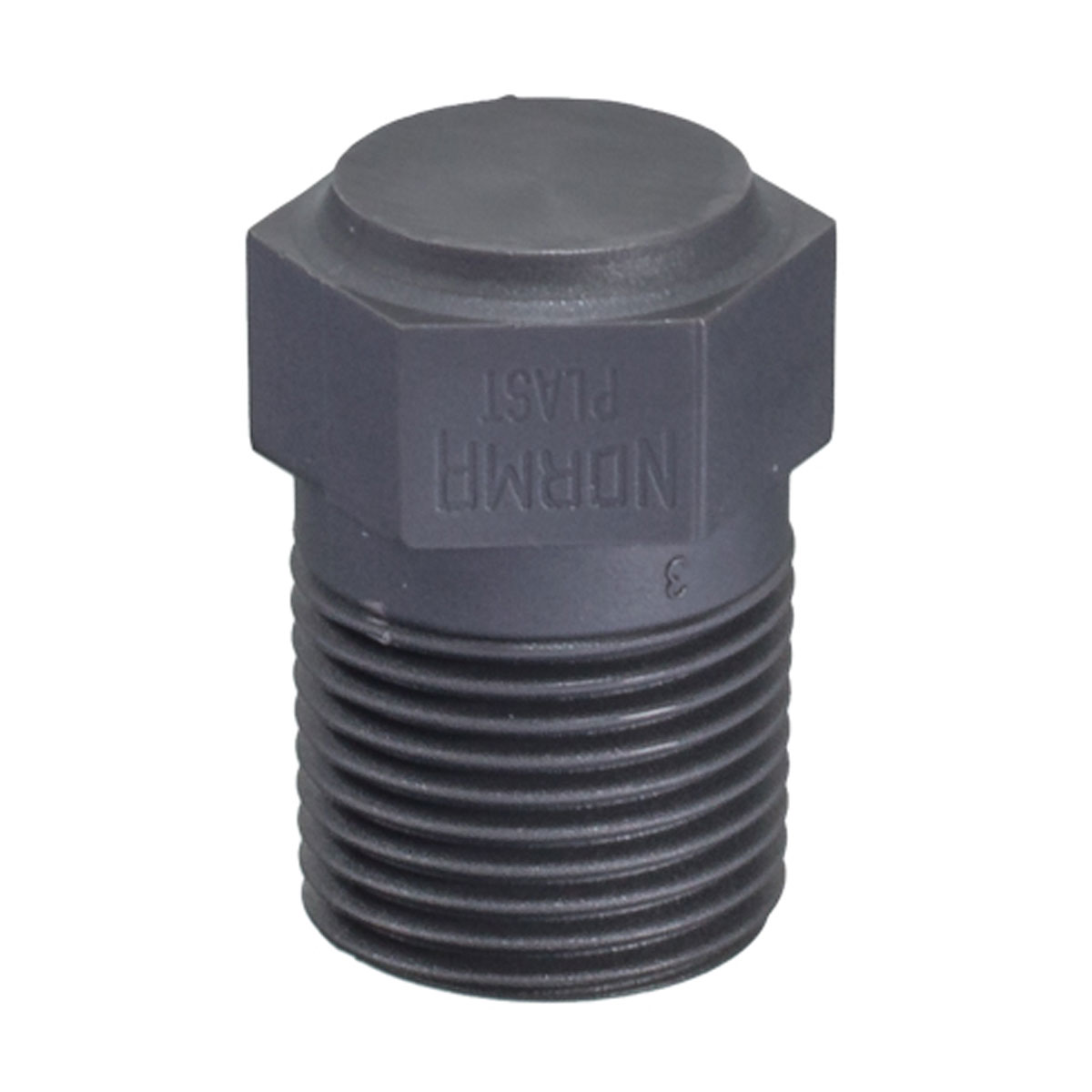

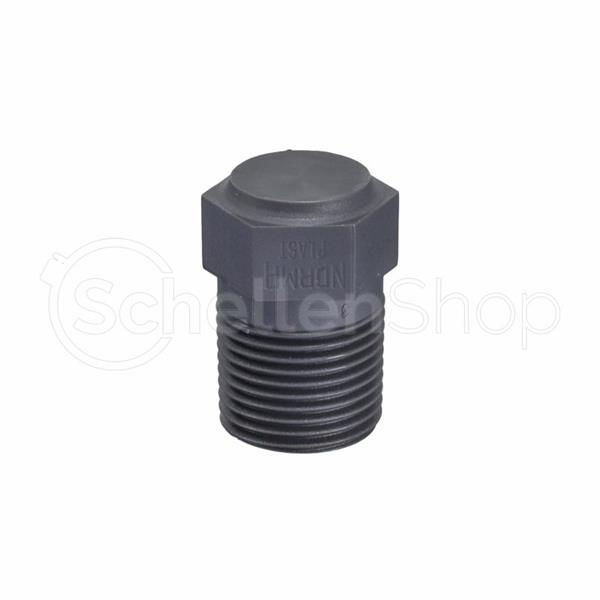

BST Blindstopfen zum Einschrauben – R 1/4"
- Bezeichnung: BST
- Gewinde: 1/4" NPT, 1/8" NPT, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, M18 x 1.5, M20 x 1.5, M22 x 1.5, M26 x 1.5, R 1/2", R 1/4", R 1/8", R 3/8"
- Material: Polyamid (PA)
- Schlüsselweite: 10, 14, 17, 22
BST Blindstopfen zum Einschrauben – NORMAPLAST® Gewindeverschluss aus PA6 Der NORMAPLAST® BST Blindstopfen zum Einschrauben dient zum Verschließen ungenutzter Gewindeanschlüsse in Schlauch-, Rohr- und Leitungssystemen. Als kompakter Gewindeverbinder lässt sich der Einschraubstopfen direkt in einen passenden Gewindeanschluss montieren und ermöglicht so einen sauberen Verschluss nicht benötigter Anschlüsse. Der BST Blindstopfen wird aus unverstärktem Polyamid 6 (PA6) gefertigt und ist in zahlreichen metrischen, NPT- und R-Gewindegrößen erhältlich. Damit lässt sich die passende Ausführung entsprechend dem vorhandenen Anschluss auswählen. Verfügbare Gewinde des BST Blindstopfens Gewindeart Verfügbare Gewinde Metrisch M8 x 1, M10 x 1, M12 x 1,5, M14 x 1,5, M18 x 1,5, M20 x 1,5, M22 x 1,5, M26 x 1,5 NPT 1/8" NPT, 1/4" NPT R-Gewinde R 1/8", R 1/4", R 3/8", R 1/2" Verfügbare Schlüsselweiten Je nach Gewindeausführung stehen die NORMAPLAST® BST Blindstopfen mit unterschiedlichen Schlüsselweiten zur Verfügung: SW 10 SW 14 SW 17 SW 22 Blindstopfen aus Polyamid PA6 Als Standardmaterial wird unverstärktes Polyamid 6 (PA6) eingesetzt. Der Kunststoff ermöglicht eine leichte und korrosionsfreie Ausführung für unterschiedliche technische Leitungssysteme. Der Blindstopfen aus Kunststoff eignet sich insbesondere überall dort, wo freie Gewindeanschlüsse innerhalb einer Konstruktion verschlossen werden sollen und eine kompakte Einschraublösung benötigt wird. Betriebstemperatur und zulässiger Druck Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Durch den breiten Temperaturbereich kann der BST Einschraubstopfen in unterschiedlichen industriellen und technischen Anwendungen eingesetzt werden. Technische Eigenschaften des NORMAPLAST® BST Baureihe: BST Hersteller/Serie: NORMAPLAST® Ausführung: Blindstopfen zum Einschrauben Funktion: Verschließen freier Gewindeanschlüsse Werkstoff: Polyamid 6 (PA6), unverstärkt Gewindearten: metrisch, NPT und R-Gewinde Schlüsselweiten: SW 10, 14, 17 und 22 Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Passenden Blindstopfen zum Einschrauben auswählen Bei der Auswahl ist vor allem auf die passende Gewindeart und Gewindegröße des vorhandenen Anschlusses zu achten. Je nach Anwendung stehen metrische Gewinde sowie NPT- und R-Gewinde zur Verfügung. Weitere Größen und Ausführungen finden Sie in unserer Kategorie Blindstopfen. Weitere gerade, gewinkelte und T-förmige Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Verbinder und Lösungen für Schlauch- und Leitungssysteme finden Sie außerdem in unserer Kategorie Schlauchverbindung.
N8E8 - Einschraubstutzen 6,4 mm Schlauchanschluss / 1/4" NPT Gewinde, Polypropylen (PP)
- Außengewinde: 1/4" NPT
- Material: Polypropylen (PP)
- Schlauchanschluss: 6,4 mm
Einschraubstutzen mit NPT-Gewinde Der N8E8 Winkel-Einschraubstutzen mit einem 6,4 mm Schlauchanschluss und einem 1/4" NPT Gewinde. Das Material ist Polypropylen.

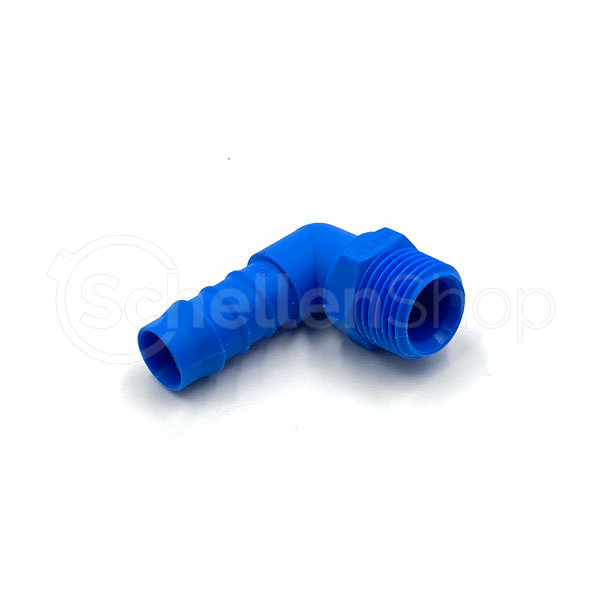

WES Winkel-Einschraubstutzen (blau) – 12 mm / R 1/4"
- Bezeichnung: WES
- Gewinde: R 1/2", R 1/4"
- Material: Nylon
- Schlauchanschluss: 12,0 mm, 14,0 mm
Blauer WES Winkel-Einschraubstutzen von TEFEN – robust, zuverlässig und vielseitig einsetzbar Der blaue WES Winkel-Einschraubstutzen von TEFEN ist ein hochwertiges Verbindungselement für präzise und langlebige Schlauch- und Rohrverbindungen. Gefertigt aus robustem, chemikalienbeständigem Kunststoff (Polyamid), überzeugt der Winkelstutzen durch seine hohe Druckfestigkeit, Korrosionsbeständigkeit und lange Lebensdauer – ideal für den Einsatz in Industrie, Landwirtschaft und Bewässerungssystemen. Dank der 90°-Winkelkonstruktion eignet sich der TEFEN Einschraubstutzen perfekt für enge Einbauverhältnisse und sorgt für eine platzsparende Montage. Das blaue WES-Gewinde gewährleistet eine zuverlässige Abdichtung und schnelle Installation ohne aufwendige Nachbearbeitung. Produktmerkmale: Hochwertiger TEFEN WES Winkel-Einschraubstutzen Aus robustem blauen Polyamid (PA 66) gefertigt 90°-Winkel für platzsparende Rohr- und Schlauchverbindungen Chemikalien- und korrosionsbeständig Für Druckluft, Wasser, Agrar- und Industrieleitungen geeignet Einfacher Anschluss dank präzisem Gewinde Erhältlich in verschiedenen Gewindegrößen (z. B. 1/4", 3/8", 1/2") Anwendungsbereiche: Der blaue WES Winkel-Einschraubstutzen von TEFEN findet Anwendung in: Bewässerungssystemen Landwirtschaftlichen Anlagen Industriellen Rohrsystemen Pneumatik- und Hydraulikanwendungen Trinkwasser- und Kühlsystemen Mit diesem TEFEN WES Winkel-Einschraubstutzen entscheiden Sie sich für präzise Technik „Made in Israel“, die Zuverlässigkeit, Langlebigkeit und Dichtheit vereint – perfekt für professionelle Verbindungen mit hoher Belastbarkeit.

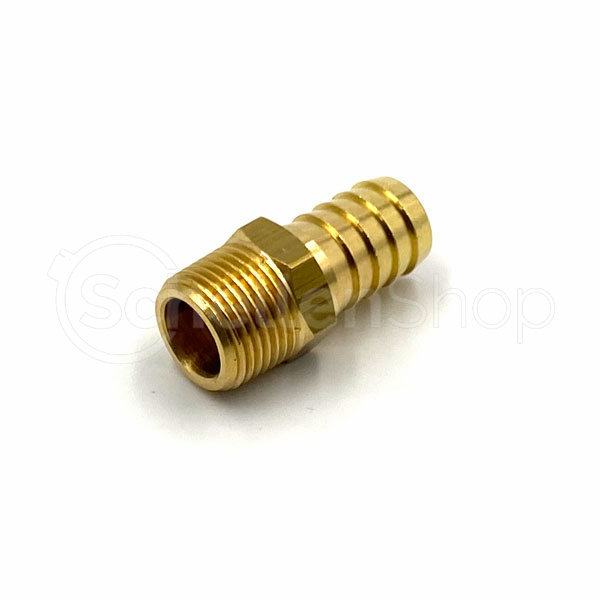

Gewindetülle mit Außengewinde R 3/8" und Schlauchanschluss 13 mm, Messing – 19 mm / G 3/4"
- Gewinde: G 1 1/2", G 1/2", G 3/4", R 1/2", R 3/4", R 3/8"
- Material: Messing
- Schlauchanschluss: 13,0 mm, 19,0 mm, 25,0 mm (1"), 38,0 mm (1 1/2")
Gewindetülle Messing R 3/8" – Schlauchanschluss 13 mm für sichere Verbindungen Die Gewindetülle mit Außengewinde R 3/8" und 13 mm Schlauchanschluss aus hochwertigem Messing ist die ideale Lösung für robuste, dichte und langlebige Schlauchverbindungen. Dank präziser Fertigung gewährleistet die Tülle eine sichere Verbindung zwischen Schlauch und Gewindeanschluss – perfekt für Anwendungen in Wasser-, Luft-, Öl- und Industrieanlagen. Produktmerkmale: Material: Messing (vernickelt optional erhältlich) Anschluss 1: Außengewinde R 3/8" (konisch nach ISO 7/1) Anschluss 2: Schlauchanschluss Ø 13 mm Hohe Druck- und Temperaturbeständigkeit Korrosions- und verschleißfest Geeignet für Wasser, Luft, Öl und neutrale Medien Einfache Montage: Schlauch aufstecken und mit Schelle sichern Vorteile: Langlebig & robust durch massives Messing Dauerhaft dicht bei richtiger Abdichtung (z. B. PTFE-Band) Wiederverwendbar und wartungsarm Vielseitig einsetzbar in Haushalt, Werkstatt und Industrie Kompatibel mit Standard-Schlauchschellen und R-Gewinden Anwendungsbereiche: Druckluft- und Wasserinstallationen Werkstatt- und Maschinenbau Landwirtschaft & Bewässerung Heizungs- und Sanitärtechnik Labor- und Testeinrichtungen Mit dieser Messing-Gewindetülle R 3/8" x 13 mm erhalten Sie eine zuverlässige Verbindungslösung für unterschiedlichste Anwendungen – korrosionsbeständig, passgenau und langlebig.
N8E12 - Einschraubstutzen 9,5 mm Schlauchanschluss / 1/4" NPT Gewinde, Polypropylen (PP)
- Außengewinde: 1/4" NPT
- Material: Polypropylen (PP)
- Schlauchanschluss: 9,5 mm (3/8")
Winkel-Einschraubstutzen Der N8E12 Winkel-Einschraubstutzen mit einem 9,5 mm (3/8") Schlauchanschluss und einem 1/4" NPT Gewinde. Material ist Polypropylen.

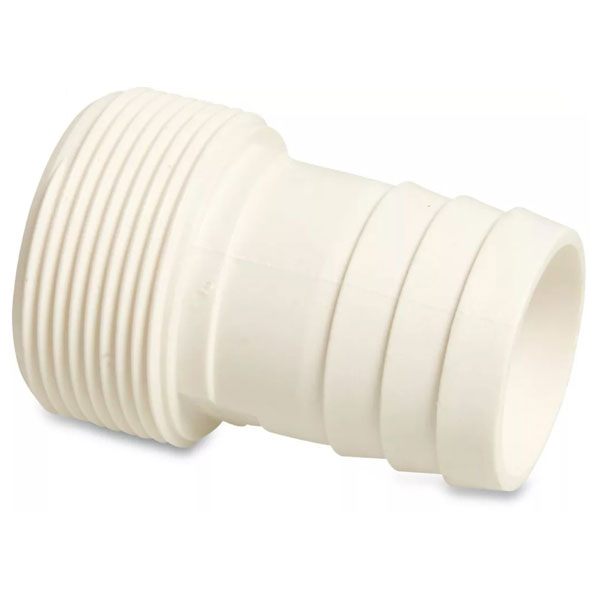

Schlauchtülle mit Außengewinde, gerade Einschraub-Schlauchverbinder 1 1/2" x 38 mm, weiß (bis 10 bar
- Gewinde: G 1 1/2"
- Material: ABS
- Schlauchanschluss: 38,0 mm (1 1/2")
Schlauchtülle mit Außengewinde Mit der geraden Schlauchtülle mit Außengewinde können Sie einen Schlauch, mit einem Innendurchmesser von 38 mm einfach an einem 1 1/2" Innengewinde anschließen. Diese Schlauchtülle mit Außengewinde wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das vorhandene Außengewinde wird in eine Filteranlage, Wärmetauscher o.a. eingeschraubt. Das Material der Schlauchtülle ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Der Durchmesser 38mm und das Außengewinde 1 1/2" sind standartisierte Abmessungen im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
N8E1230 - Einschraubstutzen 3/8" Schlauchanschluss / 1/4" NPT Gewinde
- Außengewinde: 1/4" NPT
- Material: Nylon
- Schlauchanschluss: 9,5 mm (3/8")
Nylon Einschraubstutzen Der N8E12 ist ein Winkel-Einschraubstutzen mit einem 3/8" Schlauchanschluss und einem 1/4" NPT Gewinde. Material ist Nylon.
MS4 - gerader Einschraubstutzen 3/8" Schlauchanschluss / 10-32 konisches Gewinde
- Material: Polypropylen (PP)
- Schlauchanschluss: 3/8" (ca. 9,5 mm), 9,5 mm (3/8")
Einschraubstutzen mit 3/8" Schlauchanschluss Der MS4 ist ein gerader Einschraubstutzen mit einem 3/8" Schlauchanschluss und einem 10-32 konischem Gewinde. Material ist Polypropylen.
MS2 - Einschraubstutzen 1/16" Schlauchanschluss / Gewinde konisch 10-32,
- Material: Polypropylen (PP)
- Schlauchanschluss: 1,6 mm
Einschraubstutzen mit 1,6 mm Schlauchanschluss Der MS2 ist ein Einschraubstutzen mit einem 1/16" Schlauchanschluss und einem 10-32 konischem Gewinde. Material ist Polypropylen.

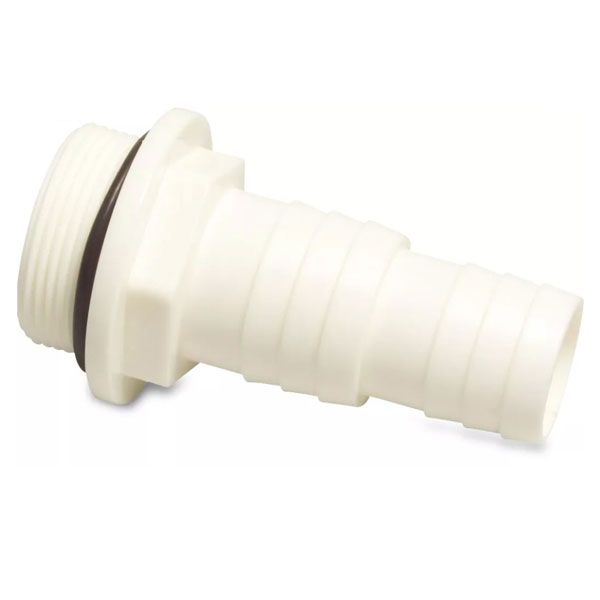

Gerader Einschraub-Schlauchverbinder 1 1/2" x 32-38 mm, weiß (bis 10 bar), mit zusätzlichem O-Ring
- Gewinde: G 1 1/2"
- Material: ABS
- Schlauchanschluss: 32,0 mm (1 1/4"), 38,0 mm (1 1/2")
Einschraubstutzen und Schlauchtülle Mit dem geraden Einschraubstutzen und Schlauchtülle können Sie einen Schlauch mit einem Innendurchmesser von 32-38 mm einfach an einem 1 1/2" Innengewinde anschließen. Dieser Einschraubstutzen und Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das vorhandene Außengewinde wird in eine Filteranlage, Wärmetauscher o.a. eingeschraubt. Das Material der Schlauchtülle ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Der Durchmesser 32mm und 38mm ist eine standartisierte Abmessung im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
ME4 - Einschraubstutzen 3,2 mm Schlauchanschluss / 10-32 UNF Gewinde
- Gewinde: 10-32 UNF
- Material: Polypropylen (PP)
- Schlauchanschluss: 3,2 mm
Einschraubstutzen mit 3,2 mm Schlauchanschluss im 90° Winkel Der ME4 ist ein Winkel-Einschraubstutzen mit einem 3,2 mm Schlauchanschluss und einem 10-32 Gewinde. Material ist Polypropylen.

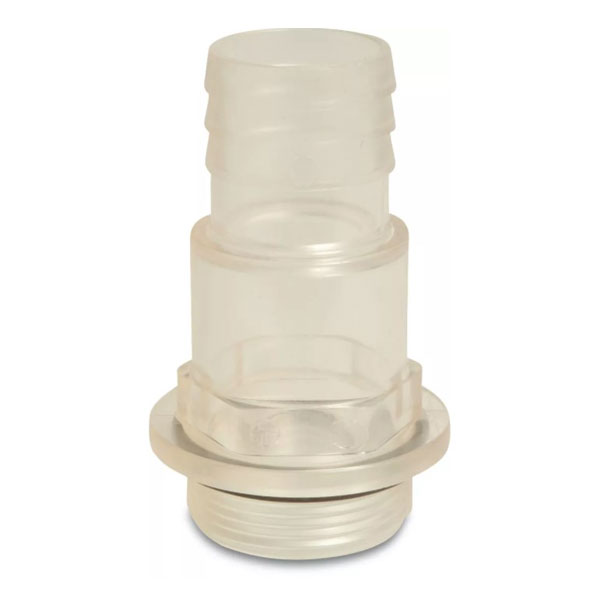

Gerader Einschraub-Schlauchverbinder 1 1/2" x 38 mm, Schauglas, transparent
- Gewinde: G 1 1/2"
- Material: PVC
- Schlauchanschluss: 38,0 mm (1 1/2")
Schlauchtülle 38 mm Mit der geraden Schlauchtülle 38 mm können Sie einen Schlauch mit einem Innendurchmesser von 38 mm einfach an einem 1 1/2" Innengewinde anschließen. Diese Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das vorhandene Außengewinde wird in eine Filteranlage, Wärmetauscher o.a. eingeschraubt. Durch das transparente Material können Sie diese Schlauchtülle ebenfalls als Schauglas zur Überprüfung Ihres Wassers verwenden. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Der Durchmesser 38mm und das Außengewinde 1 1/2" sind standartisierte Abmessungen im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
MT4 - Einschraubstutzen 3,2 mm Schlauchanschluss / 10-32 UNF Gewinde
- Gewinde: 10-32 UNF
- Material: Polypropylen (PP)
- Schlauchanschluss: 3,2 mm
Einschraubstutzen mit UNF Gewinde Der MT4 ist ein T-Einschraubstutzen mit einem 3,2 mm Schlauchanschluss und einem 10-32 Gewinde. Material ist Polypropylen.
Schlauchstutzen mit Gewinde für sichere Verbindungen
Ein Schlauchstutzen mit Gewinde ermöglicht den Übergang zwischen einer flexiblen Schlauchleitung und einem festen Gewindeanschluss. Der Schlauch wird auf die profilierte Tülle geschoben, während der Einschraubstutzen über sein Gewinde mit dem Gegenstück verbunden wird.
Diese Bauweise wird beispielsweise an Pumpen, Verteilerblöcken, Tanks, Armaturen, Geräten und Versorgungssystemen eingesetzt. Entscheidend ist, dass Schlauchdurchmesser, Gewindegröße, Werkstoff und Betriebsbedingungen technisch zueinander passen.
Soll dagegen ausschließlich ein Schlauch mit einem weiteren Schlauch verbunden werden, finden Sie passende Lösungen in unserer Kategorie Schlauchverbinder.
Schlauchtüllen mit Außengewinde
Schlauchtüllen mit Außengewinde gehören zu den häufigsten Bauformen innerhalb der Einschraubstutzen. Das Außengewinde wird in einen passenden Innengewindeanschluss eingeschraubt. Auf der gegenüberliegenden Seite ermöglicht die Schlauchtülle den Anschluss eines flexiblen Schlauchs.
Bei der Auswahl müssen sowohl die Gewindeabmessung als auch der Schlauchinnendurchmesser berücksichtigt werden. Eine Schlauchtülle wird in der Regel passend zum Innendurchmesser des Schlauchs gewählt, während das Gewinde zum vorgesehenen Anschluss passen muss.
Gerade, Winkel- und T-Einschraubstutzen
Je nach Leitungsführung und vorhandenem Bauraum stehen unterschiedliche Bauformen zur Verfügung:
- Gerade Einschraubstutzen: für direkte Schlauchanschlüsse in gerader Leitungsrichtung.
- Winkelstutzen: für eine gezielte Richtungsänderung bei begrenztem Einbauraum.
- T-Einschraubstutzen: für Anwendungen, bei denen ein Leitungsweg verzweigt oder ein zusätzlicher Anschluss integriert werden soll.
- Blindstopfen: zum Verschließen nicht benötigter Anschlüsse innerhalb eines Systems.
Für Leitungsführungen mit Richtungsänderung finden Sie passende Varianten unter Winkelstutzen.
Einschraubstutzen aus Kunststoff und Metall
Einschraubstutzen sind in unterschiedlichen Werkstoffen erhältlich. Welches Material geeignet ist, hängt von Medium, Temperatur, Druck, Umgebung und mechanischer Belastung ab.
Kunststoff-Einschraubstutzen bieten eine leichte und korrosionsfreie Lösung für zahlreiche Fluidanwendungen. Je nach Produkt kommen beispielsweise Polyamid, Polypropylen, ABS oder andere technische Kunststoffe zum Einsatz.
Metallische beziehungsweise Messing-Ausführungen können dagegen bei Anwendungen sinnvoll sein, bei denen andere mechanische oder thermische Anforderungen bestehen. Für die Materialauswahl sind stets die technischen Herstellerangaben des jeweiligen Produkts maßgeblich.
Gewindetüllen und Einschraubstutzen richtig unterscheiden
Bezeichnungen wie Gewindetülle, Schlauchstutzen mit Gewinde oder Schlauchtülle mit Außengewinde werden häufig für ähnliche Bauformen verwendet. Gemeint ist grundsätzlich ein Bauteil, das einen Schlauchanschluss mit einer Gewindeseite kombiniert.
Unterschiede können jedoch bei Werkstoff, Gewindeart, Dichtkonzept, Bauform und maximal zulässigen Betriebsbedingungen bestehen. Deshalb sollte nicht allein nach der Bezeichnung, sondern immer nach den konkreten technischen Daten ausgewählt werden.
Gewindeart und Anschlussgröße auswählen
Für eine sichere Montage muss das Gewinde des Einschraubstutzens exakt zum Gegenanschluss passen. Je nach Produkt und Anwendung können unterschiedliche Gewindesysteme eingesetzt werden.
Bei der Auswahl sollten Sie insbesondere folgende Punkte prüfen:
- Gewindeart: beispielsweise zylindrisches oder kegeliges Rohrgewinde beziehungsweise andere produktspezifische Gewinde.
- Gewindegröße: passend zum vorhandenen Geräte- oder Armaturenanschluss.
- Schlauchinnendurchmesser: passend zur Größe der Schlauchtülle.
- Dichtkonzept: Gewindedichtung beziehungsweise zusätzliche Dichtelemente entsprechend den Herstellerangaben auswählen.
- Werkstoff: auf Medium, Temperatur und Umgebungsbedingungen abstimmen.
Schlauchdurchmesser und Gewindegröße richtig kombinieren
Ein Einschraubstutzen besitzt zwei unterschiedliche Anschlussgrößen: die Schlauchtülle und das Gewinde. Diese müssen unabhängig voneinander zur jeweiligen Anwendung passen.
Beispielsweise kann ein bestimmtes Gewinde mit unterschiedlichen Schlauchtüllengrößen kombiniert werden. Dadurch lässt sich derselbe Geräteanschluss mit verschiedenen Schlauchdurchmessern verbinden. Entscheidend ist immer die konkrete Produktvariante.
Bei der Auswahl sollten Sie deshalb zuerst das benötigte Gewinde und anschließend den Innendurchmesser des verwendeten Schlauchs bestimmen.
Einschraubstutzen mit Schlauchschelle sichern
Nachdem der Schlauch auf die Schlauchtülle aufgeschoben wurde, kann abhängig von Druck, Schlauchmaterial und Anwendung eine zusätzliche mechanische Sicherung erforderlich sein. Dafür wird häufig eine passende Schlauchschelle eingesetzt.
Eine Auswahl unterschiedlicher Schellenbauformen finden Sie unter Schlauchschellen.
Schlauch, Schlauchtülle und Schelle müssen hinsichtlich Abmessungen und Betriebsbedingungen aufeinander abgestimmt sein. Eine zu kleine oder zu große Schelle kann die Verbindung beeinträchtigen oder den Schlauch beschädigen.
Blindstopfen für ungenutzte Anschlüsse
Nicht jeder vorhandene Anschluss innerhalb eines Fluid- oder Leitungssystems wird dauerhaft benötigt. Für solche Fälle können passende Blindstopfen eingesetzt werden, um den Anschluss gezielt zu verschließen.
Entsprechende Varianten finden Sie in unserer Kategorie Blindstopfen.
Einschraubstutzen für Maschinenbau, Fluidtechnik und Bewässerung
Einschraubstutzen kommen in zahlreichen technischen Bereichen zum Einsatz. Typische Anwender sind Maschinen- und Anlagenbauer, Gerätehersteller, Pumpen- und Fluidtechniker, Werkstätten, landwirtschaftliche Betriebe sowie Unternehmen aus Bewässerungs- und Versorgungstechnik.
Auch bei Wartung, Reparatur und Prototypenbau ermöglichen Schlauchstutzen mit Gewinde eine kompakte Verbindung zwischen flexiblen Schläuchen und festen Anschlusspunkten.
Im Schellen-Shop erhalten Sie Einschraubstutzen, Schlauchstutzen und Gewindetüllen in verschiedenen Größen und Ausführungen. Auch kleine Stückzahlen sind erhältlich. Bei technischen Fragen unterstützen wir Sie gerne bei der Auswahl der passenden Kombination aus Gewinde und Schlauchanschluss.
FAQ zu Einschraubstutzen und Schlauchstutzen
Was ist ein Einschraubstutzen?
Ein Einschraubstutzen ist ein Verbindungselement mit Gewindeanschluss auf der einen und einem Schlauchanschluss auf der anderen Seite. Er verbindet einen flexiblen Schlauch mit einem Gewindeanschluss an Geräten, Pumpen oder Armaturen.
Was ist eine Schlauchtülle mit Außengewinde?
Eine Schlauchtülle mit Außengewinde besitzt eine profilierte Anschlussseite für einen Schlauch und ein Außengewinde zum Einschrauben in einen passenden Innengewindeanschluss.
Was ist der Unterschied zwischen Schlauchstutzen und Gewindetülle?
Die Begriffe werden teilweise für ähnliche Bauteile verwendet. Entscheidend sind die konkrete Bauform, Gewindeart, Schlauchanschlussgröße, Werkstoff und die technischen Betriebsgrenzen des jeweiligen Produkts.
Wie finde ich die richtige Größe eines Einschraubstutzens?
Sie benötigen sowohl die Gewindegröße des Anschlusses als auch den Innendurchmesser des Schlauchs. Beide Abmessungen müssen zur gewählten Ausführung des Einschraubstutzens passen.
Muss der Schlauch auf einer Schlauchtülle zusätzlich gesichert werden?
Das hängt von Schlauch, Tülle, Betriebsdruck und Anwendung ab. Bei vielen technischen Schlauchverbindungen wird der Schlauch zusätzlich mit einer geeigneten Schlauchschelle gesichert.
Wann ist ein Winkelstutzen sinnvoll?
Ein Winkelstutzen eignet sich besonders bei begrenztem Bauraum oder wenn die Schlauchleitung direkt nach dem Anschluss ihre Richtung ändern soll.
Wofür werden Blindstopfen verwendet?
Blindstopfen dienen zum Verschließen nicht benötigter Anschlüsse innerhalb eines Leitungssystems. Gewindeart, Größe, Werkstoff und Dichtkonzept müssen zum jeweiligen Anschluss passen.
