CPC HFC12 High-Flow Schnellkupplungen aus Polypropylen
Die CPC HFC12-Serie umfasst kompakte Schnellkupplungen mit 3/8"-Nennweite und besonders hoher Durchflussleistung. CPC hat die Serie so ausgelegt, dass ihr Durchfluss mit vielen größeren 1/2"-Kupplungen vergleichbar ist. Gleichzeitig sind die HFC12 Komponenten leicht, kompakt und einfach zu bedienen.
Hauptkomponenten, Ventile und Entriegelung bestehen aus Polypropylen. Damit ist die HFC12 eine interessante Alternative zu schweren Metallkupplungen mit Kugelverschluss, wenn ein geringes Gewicht, chemische Beständigkeit und ein hoher Durchfluss gefragt sind.
Im Schellen-Shop finden Sie CPC HFC12 Kupplungen und Stecker für Schlauchinnendurchmesser von 9,5 bis 19 mm beziehungsweise 3/8" bis 3/4". Zusätzlich stehen NPT-, BSPT-, JACO-/Kompressionsanschlüsse sowie Inline- und Plattenmontageausführungen mit und ohne Absperrventil zur Verfügung.
HFC16812 - CPC Schlauchkupplung 12,7 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil
CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss Die CPC Schlauchkupplung HFC16812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFC16812 besitzt kein Absperrventil, aber eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.
HFCD12812 - CPC Schlauchkupplung 1/2" JACO Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
CPC Schlauchkupplung Polypropylen HFCD12812 | 1/2" JACO | mit Ventil | Plattenmontage Realisieren Sie professionelle, sichere und absolut tropffreie Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Mit der Polypropylen-Schlauchkupplung HFCD12812 entscheiden Sie sich für ein chemisch beständiges und zuverlässiges Premium-Bauteil. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Chemie, Wasseraufbereitung und im Gerätebau sowie für professionelle B2C-Projekte, bei denen höchste Präzision, Sauberkeit und Langlebigkeit gefordert sind. Sicherer JACO Schlauchanschluss und Plattenmontage Ein besonderes Merkmal dieser Kupplung ist der etablierte 1/2" JACO Schlauchanschluss. Dieser sorgt für eine extrem zugfeste und dichte Verbindung, die besonders in der Fluid- und Wassertechnik geschätzt wird. Dank der mitgelieferten Überwurfmutter zur Plattenmontage (Schottverschraubung) lässt sich die Kupplung zudem stabil, sauber und verdrehsicher an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Chemisch beständiges Polypropylen und integriertes Absperrventil Gefertigt aus widerstandsfähigem Polypropylen, bietet das Gehäuse eine exzellente chemische Beständigkeit bei einem gleichzeitig geringen Eigengewicht. Ein entscheidender Vorteil im Betrieb ist die Ausführung mit Absperrventil. Beim Entkuppeln schließt das Ventil automatisch und verhindert zuverlässig das Austreten von Flüssigkeiten oder Gasen – ideal für saubere Arbeitsumgebungen. In Kombination mit der hochwertigen EPDM-Dichtung meistert das Bauteil einen Druckbereich von bis zu 4,2 bar sowie einen Temperaturbereich von 0 °C bis 71 °C. System-Kompatibilität (HFC12-Serie) Das Verbindungsstück zum Stecker besitzt ein großzügiges Innenmaß von ca. 25 mm – optimal ausgelegt für einen hohen Durchfluss ("High Flow Capacity"). Dies macht die Schnellverschlusskupplung im System flexibel: Sie lässt sich sicher, leckagefrei und spielend leicht mit allen CPC Steckern der leistungsstarken HFC12-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / HFCD12812 Anschlussart: 1/2" JACO Schlauchanschluss Material Gehäuse: Polypropylen (PP) Dichtungsmaterial: EPDM Ausführung: mit Absperrventil (schließt beim Entkuppeln) Montage: inklusive Überwurfmutter zur Plattenmontage Temperaturbereich: 0 °C bis 71 °C Max. Betriebsdruck: 4,2 bar System-Kompatibilität: Passend für alle CPC Stecker der Serie HFC12 (Steckmaß ≈ 25 mm)

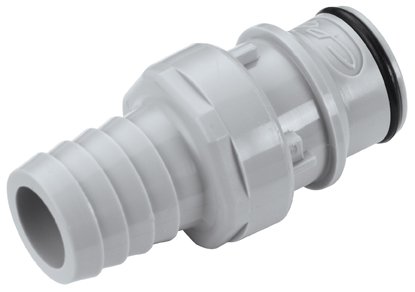

HFC221012 - Schlauchstecker 15,9 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
Schlauchstecker mit 15,9 mm Schlauchanschluss Der Schlauchstecker HFC221012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFC221012 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 15,9 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.

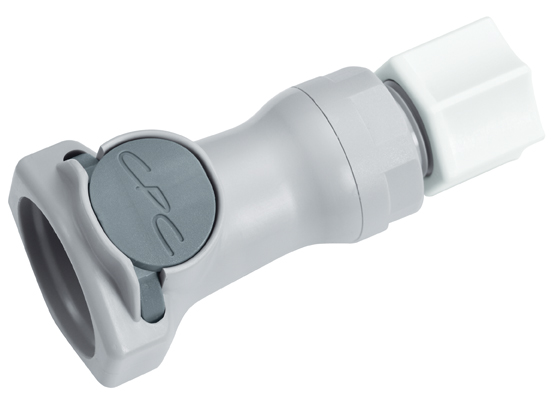

HFCD13612 - CPC Schlauchkupplung 3/8" JACO Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
HFCD13612 CPC Schlauchkupplung mit einem 3/8" JACO Schlauchanschluss Die CPC Schlauchkupplung HFCD13612 hat einen 3/8" JACO Schlauchanschluss. Die HFCD13612 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
HFC22612 - Schlauchstecker 9,5 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
Schlauchstecker mit 9,5 mm Schlauchanschluss Der CPC Schlauchstecker HFC22612 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der HFC22612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 9,5 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.
HFC13812 - CPC Schlauchkupplung 1/2" JACO Schlauchanschluss
HFC13812 CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss Die CPC Schlauchkupplung HFC13812 hat einen 1/2" JACO Schlauchanschluss. Die HFC13812 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
HFC24612BSPT - CPC Schlauchstecker 3/8" BSPT Außengewinde, ohne Absperrventil, EPDM-Dichtung
HFC24612BSPT | CPC Schlauchstecker 3/8" NPT Außengewinde ohne Absperrung Der CPC Schlauchstecker HFC24612BSPT hat ein 3/8" BSPT Außengewinde. Der HFC24612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker 3/8" BSPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

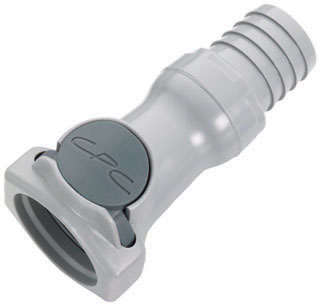

HFC171212 - CPC Schlauchkupplung 19,0 mm Schlauchanschluss, ohne Absperrventil
CPC Schlauchkupplung mit 19 mm Schlauchanschluss ohne Absperrventil Die CPC Schlauchkupplung HFC171212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFC171212 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 19 mm Schlauchanschluss ohne Absperrventil mit allen Steckern der CPC HFC12-Serie kombinieren.

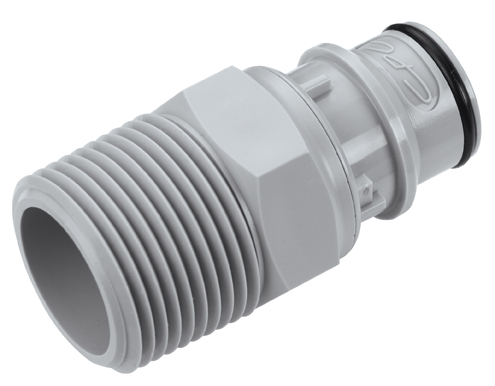

HFCD241212 - Schlauchstecker 3/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Schlauchstecker mit 3/4" NPT Außengewinde mit Absperrventil Der Schlauchstecker HFCD241212 hat ein 3/4" NPT Außengewinde. Der HFCD241212 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 3/4" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

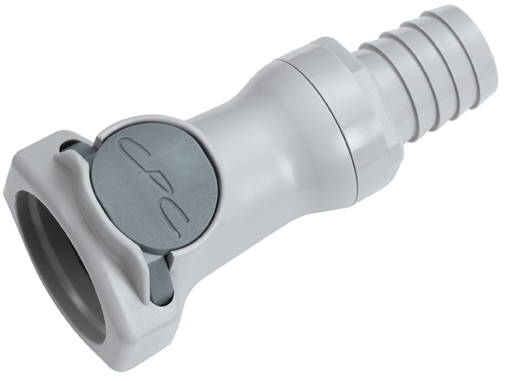

HFC171012 - CPC Schlauchkupplung 15,9 mm Schlauchanschluss, ohne Absperrventil
CPC Schlauchkupplung mit 15,9 mm Schlauchanschluss Die CPC Schlauchkupplung HFC171012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die HFC171012 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit 15,9 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.

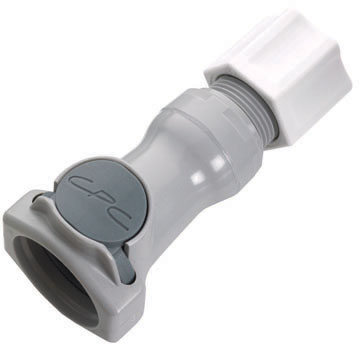

HFCD13812 - CPC Schlauchkupplung 1/2" JACO Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss Die CPC Schlauchkupplung HFCD13812 hat einen 1/2" JACO Schlauchanschluss. Die HFCD13812 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit einem 1/2" JACO Schlauchanschluss mit allen Steckern der HFC12-, HFC35- und HFC57-Serie kombinieren.
HFCD16812 - Schlauchkupplung 12,7 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dich
Schlauchkupplung mit 12,7 mm Anschluss zur Plattenmontage Die CPC Schlauchkupplung HFCD16812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFCD16812 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Steckerhat ein Innenmaß von ≈ 25 mm. Sie können diese Schlacuhkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.

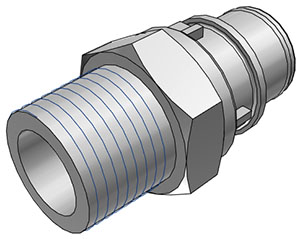

HFC24812 - Schlauchstecker 1/2" NPT Außengewinde, ohne Absperrventil, EPDM-Dichtung
Schlauchstecker mit 1/2" NPT Außengewinde Der Schlauchstecker HFC24812 hat ein 1/2" NPT Außengewinde. Der HFC24812 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit 1/2" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.
HFC241212 - CPC Schlauchstecker 3/4" NPT Außengewinde, ohne Absperrventil, EPDM-Dichtung
CPC Schlauchstecker mit 3/4" NPT Außengewinde Der CPC Schlauchstecker HFC241212 hat ein 3/4" NPT Außengewinde. Der HFC241212 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker mit 3/4" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.

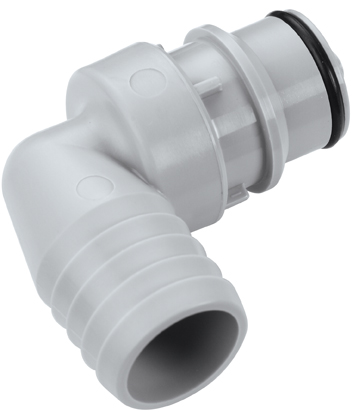

HFCD231212 - Schlauch Winkelstecker 19,0 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
Schlauch Winkelstecker der Serie HFC12 mit einem 19 mm Schlauchanschluss Der Schlauch Winkelstecker HFCD231212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Der HFCD231212 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauch Winkelstecker mit allen Kupplungen der HFC12-, HFC35- und HFC57-Serie kombinieren.
HFC17612 - Schlauchkupplung 9,5 mm Schlauchanschluss, ohne Absperrventil
Schlauchkupplung mit 9,5 mm Schlauchanschluss Die CPC Schlauchkupplung HFC17612 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die HFC17612 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.
4807900 - Plattenmontagemutter aus Polysulfon für HFC, PLC-NSF, LC-NSF und APC-NSF
694300 Plattenmontagemutter für CPC | HFC, PLC-NSF, LC-NSF und APC-NSF Plattenmontagemutter aus Polysulfon für CPC Kupplung und Stecker der Serien HFC, PLC-NSF, LC-NSF und APC-NSF. Herstellernummer: 694300
HFC17812 - Schlauchkupplung 12,7 mm Schlauchanschluss, ohne Absperrventil
Schlauchkupplung mit 12,7 mm Schlauchanschluss Die CPC Schlauchkupplung HFC17812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFC17812 besitzt kein Absperrventil. Das Material der Kupplung ist Polypropylen. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit 12,7 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.

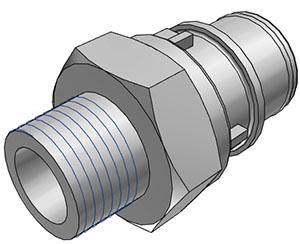

HFC24612 - CPC Schlauchstecker 3/8" NPT Außengewinde, ohne Absperrventil, EPDM-Dichtung
CPC Schlauchstecker 3/8" NPT Außengewinde ohne Absperrung Der CPC Schlauchstecker HFC24612 hat ein 3/8" NPT Außengewinde. Der HFC24612 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker 3/8" NPT Außengewinde mit allen Kupplungen der CPC HFC12-Serie kombinieren.
HFC22812 - Schlauchstecker 12,7 mm Schlauchanschluss, ohne Absperrventil, EPDM-Dichtung
Schlauchstecker mit 12,7 mm Schlauchanschluss Der Schlauchstecker HFC22812 mit einem Schlauchanschluss für 12,7 mm Innendurchmesser. Der HFC22812 besitzt kein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit allen Kupplungen der CPC HFC12-Serie kombinieren.

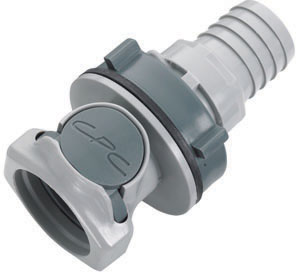

HFCD161212 - Schlauchkupplung 19,0 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dic
Schlauchkupplung mit 19 mm Schlauchanschluss zur Plattenmontage Die CPC Schlauchkupplung HFCD161212 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die HFCD161212 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese Schlauchkupplung mit 19 mm Schlauchanschluss mit allen Steckern der CPC HFC12-Serie kombinieren.
HFCD17812 - CPC Schlauchkupplung 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Schlauchkupplung mit 12,7 mm Schlauchanschluss mit Absperrventil Die CPC Schlauchkupplung HFCD17812 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die HFCD17812 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 25 mm. Sie können diese CPC Schlauchkupplung mit allen Steckern der CPC HFC12-Serie kombinieren.
HFCD221012 - CPC Schlauchstecker 15,9 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Schlauchstecker mit 15,9 mm Schlauchanschluss Der CPC Schlauchstecker HFCD221012 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Der HFCD221012 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen CPC Schlauchstecker mit 15,9 mm Schlauchanschluss mit allen Kupplungen der CPC HFC12-Serie kombinieren.

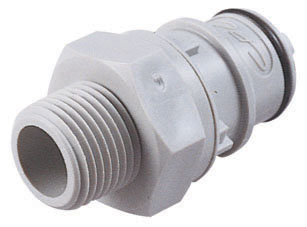

HFCD24612 - Schlauchstecker 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Schlauchstecker mit 3/8" NPT Außengewinde und Absperrventil Der CPC Schlauchstecker HFCD24612 hat ein 3/8" NPT Außengewinde. Der HFCD24612 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Außenmaß von ≈ 18 mm. Sie können diesen Schlauchstecker mit allen Kupplungen der CPC HFC12-Serie kombinieren.
- Hoher Durchfluss bei kompakter 3/8"-Baugröße
- Betriebsdruck, Temperatur & Werkstoffe
- Schlauchanschlüsse von 9,5 bis 19 mm
- JACO-/Kompressionsanschlüsse
- NPT & BSPT
- Mit oder ohne Absperrventil?
- Inline oder Plattenmontage?
- Kompatibel mit HFC35 & HFC57
- NSF-Ausführungen
- Typische Anwendungen der HFC12
- Häufige Fragen zur HFC12-Serie
Hoher Durchfluss bei kompakter 3/8"-Baugröße
Ein wesentliches Merkmal der CPC HFC12-Serie ist ihre hohe Durchflusskapazität. Obwohl die Kupplungsplattform eine 3/8"-Nennweite besitzt, ist der Durchfluss laut CPC mit dem vieler 1/2"-Kupplungen vergleichbar.
Die effiziente Ventilkonstruktion ermöglicht einen hohen Volumenstrom bei vergleichsweise kompakten Abmessungen und geringem Totvolumen.
Dadurch kann die HFC12 insbesondere dann interessant sein, wenn:
- ein hoher Durchfluss benötigt wird
- nur begrenzter Einbauraum zur Verfügung steht
- eine leichte Kunststoffkupplung bevorzugt wird
- schwere Messingkupplungen vermieden werden sollen
- eine ergonomische und schnell bedienbare Verbindung gefragt ist
Abhängig von Anschlussart und Ventilausführung nennt CPC Durchflusskoeffizienten von bis zu Cv ca. 3,94. Der tatsächlich erreichbare Durchfluss hängt jedoch vom kompletten Fluidsystem ab.
Betriebsdruck, Betriebstemperatur & Werkstoffe der HFC12-Serie
Für die technische Auswahl einer HFC12 Schnellkupplung sind insbesondere Druck, Temperatur, Werkstoff, Dichtung und Anschlussart zu berücksichtigen.
Betriebsdruck: Vakuum bis 4,2 bar (60 psi)
Betriebstemperatur: 0 °C bis +71 °C / 32 °F bis 160 °F
Werkstoffe der HFC12-Serie:
- Hauptkomponenten und Ventil: Polypropylen
- Entriegelungstaste: Polypropylen
- Ventilfeder: Edelstahl 316
- O-Ringe: EPDM
- Plattenmontage-Dichtung: EPDM
- äußere Feder und Stift: Edelstahl 316
- Kompressionsmutter, Greifer und Klemmring: Polypropylen
Die Standardausführung ist hellgrau und besitzt eine dunkelgraue Entriegelungstaste.
Bitte beachten: Druck, Temperatur, Chemikalien und Einsatzumgebung können die Leistungsfähigkeit einer Schnellkupplung beeinflussen. Die konkrete Medienverträglichkeit muss deshalb für die jeweilige Anwendung geprüft werden.
HFC12 Schnellkupplungen für 9,5 bis 19 mm Schlauch
Die HFC12-Serie deckt einen vergleichsweise breiten Schlauchbereich von 9,5 bis 19 mm beziehungsweise 3/8" bis 3/4" Innendurchmesser ab.
Je nach Ausführung stehen insbesondere folgende Größen zur Verfügung:
- 9,5 mm / 3/8"
- 12,7 mm / 1/2"
- 15,9 mm / 5/8"
- 19,0 mm / 3/4"
9,5 mm / 3/8"
Für kompaktere Fluidleitungen stehen Kupplungen und Stecker mit 9,5-mm-Schlauchtülle zur Verfügung. Diese Größe entspricht der unteren Schlauchdimension der HFC12-Familie.
12,7 mm / 1/2"
12,7 mm beziehungsweise 1/2" gehört zu den häufig eingesetzten Anschlussgrößen der Serie. Im Schellen-Shop finden Sie unter anderem Inline- und Plattenmontageausführungen sowie Varianten mit und ohne Absperrventil.
15,9 mm / 5/8"
Für größere Fluidleitungen stehen 15,9-mm-Schlauchtüllen zur Verfügung. Durch die hohe Durchflusskapazität der HFC12 kann diese Kombination insbesondere für Heiz-, Kühl- und Transfersysteme interessant sein.
19 mm / 3/4"
Die größten klassischen Schlauchtüllen innerhalb der HFC12-Serie sind für 19 mm beziehungsweise 3/4" Schlauchinnendurchmesser ausgelegt.
Bei allen klassischen Schlauchtüllen bezieht sich das Maß auf den Innendurchmesser des verwendeten Schlauches.
JACO-/Kompressionsanschlüsse für 9,5 & 12,7 mm Außendurchmesser
Neben Schlauchtüllen bietet die HFC12-Serie Kompressions- beziehungsweise JACO-Anschlüsse für definierte Leitungsaußendurchmesser.
Verfügbar sind unter anderem:
- 9,5 mm / 3/8" Außendurchmesser
- 12,7 mm / 1/2" Außendurchmesser
Hier ist die Unterscheidung besonders wichtig:
- Bei der Schlauchtülle wird der Schlauch nach seinem Innendurchmesser ausgewählt.
- Bei der Kompressionsverbindung ist dagegen der Außendurchmesser der Leitung entscheidend.
Kompressionsmutter, Greifer und Klemmring bestehen bei der HFC12 aus Polypropylen.
HFC12 mit NPT- & BSPT-Gewinde
Für den direkten Anschluss an Geräte, Tanks, Armaturen oder Verteiler stehen verschiedene Gewindegrößen zur Verfügung.
NPT
Je nach Ausführung finden Sie:
- 3/8" NPT
- 1/2" NPT
- 3/4" NPT
NPT ist ein konisches Rohrgewinde. Gewindegröße, Gegenstück und vorgesehene Abdichtung müssen zur konkreten Anwendung passen.
R 3/8" BSPT
Zusätzlich stehen HFC12 Komponenten mit R 3/8" BSPT zur Verfügung.
BSPT und NPT sind unterschiedliche Gewindestandards und dürfen trotz ähnlicher Nenngrößen nicht miteinander verwechselt werden.
HFC12 mit oder ohne Absperrventil
Ein großer Vorteil der HFC12-Plattform ist die Auswahl zwischen absperrenden und nicht absperrenden Komponenten.
Ohne Absperrventil
Bei einer nicht absperrenden Kupplungsseite bleibt der Fluidweg nach dem Trennen grundsätzlich offen. Diese Variante eignet sich für Systeme, bei denen das Medium vor dem Entkuppeln bereits anderweitig abgesperrt oder drucklos gemacht wird.
Mit Absperrventil
HFCD-Ausführungen besitzen ein integriertes Ventil. Beim Trennen wird der Durchfluss auf der entsprechenden Seite geschlossen.
Dadurch können je nach Anwendung unterschiedliche Kombinationen aufgebaut werden:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Konfiguration geeignet ist, hängt davon ab, wie das Medium beim Trennen der Verbindung kontrolliert werden soll.
Inline oder Plattenmontage?
Die HFC12-Serie bietet sowohl klassische Inline-Komponenten als auch Varianten zur Plattenmontage.
Inline-Verbindung
Inline-Ausführungen werden frei innerhalb der Leitung eingesetzt. Sie eignen sich besonders für flexible Schlauchverbindungen und mobile Baugruppen.

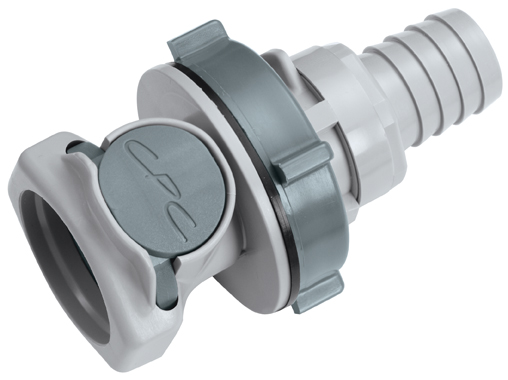

Plattenmontage
Plattenmontage-Kupplungen beziehungsweise -Stecker werden fest an Gerätewänden, Behältern oder Panels montiert.
Dadurch entsteht eine definierte Schnittstelle zwischen interner und externer Fluidleitung. Im aktuellen Sortiment finden Sie Plattenmontage-Ausführungen sowohl mit Schlauchtüllen als auch mit Kompressionsanschlüssen.
HFC12 kompatibel mit HFC35 & HFC57
Die HFC12-Serie ist mit passenden Kupplungskomponenten der CPC Serien HFC35 und HFC57 kombinierbar.
Dadurch steht eine größere Auswahl an Anschluss-, Material- und Konfigurationsmöglichkeiten innerhalb einer kompatiblen Kupplungsplattform zur Verfügung.
Weitere passende Produkte finden Sie unter:
Bei gemischten Verbindungen müssen jedoch Druck, Temperatur, Dichtung, Werkstoff und Medienverträglichkeit aller verwendeten Einzelkomponenten berücksichtigt werden. Das Gesamtsystem darf nur innerhalb der Betriebsgrenzen der jeweils am stärksten begrenzenden Komponente eingesetzt werden.
NSF-Ausführungen für Wasser, Getränke & Lebensmittelanwendungen
CPC bietet innerhalb der HFC12-Produktfamilie spezielle NSF-gelistete Ausführungen an.
Diese Varianten können beispielsweise für Anwendungen in:
- Wasserleitungen
- Getränkesystemen
- Lebensmittel- und Gewürzdispensing
interessant sein.
Wichtig: Nicht jede HFC12 Kupplung besitzt automatisch eine NSF-Listung. Die erforderliche Freigabe muss immer an der konkreten Artikelvariante geprüft werden.
Polypropylen – leicht, chemisch beständig & gamma-sterilisierbar
Hauptkomponenten und Ventile der HFC12 bestehen aus Polypropylen.
Damit bietet die Serie gegenüber schweren Metallkupplungen ein geringeres Gewicht und eine gute Beständigkeit gegenüber zahlreichen Medien.
CPC beschreibt das verwendete Polypropylen außerdem als gamma-sterilisierbar. Dies kann für bestimmte technische oder regulierte Anwendungen interessant sein.
Die grundsätzliche Sterilisierbarkeit stellt jedoch keine pauschale Zulassung für Medizin-, Pharma- oder Lebensmittelanwendungen dar. Die konkrete Produktausführung und die jeweiligen regulatorischen Anforderungen müssen separat geprüft werden.
Typische Anwendungen der CPC HFC12-Serie
Die Kombination aus hohem Durchfluss, geringem Gewicht, Polypropylen und vielfältigen Anschlüssen macht die HFC12 für zahlreiche Fluidanwendungen interessant.
Typische Einsatzbereiche sind beispielsweise:
- Chemikalien für Fotoentwicklung
- Batteriebefüllsysteme
- Luftmatratzen- und Luftsysteme
- Sprühsysteme
- Frostschutzmittel-Recycling
- Heiz- und Kühlsysteme
- Fluidtechnik
- Geräte- und Apparatebau
- Maschinenbau
- OEM-Anwendungen
Für Wasser-, Getränke- oder Lebensmittelanwendungen sollte gezielt eine entsprechend NSF-gelistete HFC12-Ausführung gewählt werden.
HFC12 oder andere CPC High-Flow-Serie?
Die HFC12 eignet sich besonders, wenn hoher Durchfluss, geringes Gewicht und ein breiter Anschlussbereich innerhalb einer 3/8"-Kupplungsplattform gefragt sind.
Werden andere Werkstoffe beziehungsweise weitere kompatible Anschlussmöglichkeiten benötigt, können auch HFC35 beziehungsweise HFC57 interessant sein.
- CPC HFC35 & HFC57-Serie
- CPC FFC35-Serie
- CPC EFC12-Serie
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Viele HFC12 Kupplungen, Stecker und Zubehörteile können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Schlauchgröße, Gewinde, Kompressionsanschluss, Absperrventil oder Medienverträglichkeit unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC HFC12-Serie
Was ist die CPC HFC12-Serie?
Die HFC12 ist eine kompakte High-Flow Schnellkupplungsserie mit 3/8"-Nennweite. CPC gibt an, dass ihr Durchfluss mit dem vieler größerer 1/2"-Kupplungen vergleichbar ist.
Wie hoch ist der Betriebsdruck der HFC12?
Der Betriebsdruck reicht von Vakuum bis 4,2 bar beziehungsweise 60 psi.
Welche Betriebstemperatur ist zulässig?
Die HFC12-Serie ist für einen kontinuierlichen Temperaturbereich von 0 °C bis +71 °C beziehungsweise 32 °F bis 160 °F spezifiziert.
Aus welchem Material besteht die HFC12?
Hauptkomponenten, Ventil und Entriegelungstaste bestehen aus Polypropylen. Die Ventilfeder und weitere Federkomponenten bestehen aus Edelstahl 316 und die Standard-O-Ringe aus EPDM.
Welche Schlauchgrößen gibt es bei HFC12?
Die Serie deckt Schlauchinnendurchmesser von 9,5 bis 19 mm beziehungsweise 3/8" bis 3/4" ab.
Welchen Cv-Wert hat die HFC12?
Der Cv-Wert hängt von der jeweiligen Anschluss- und Ventilausführung ab. CPC gibt für einzelne Konfigurationen Werte von bis zu ungefähr Cv 3,94 an.
Gibt es HFC12 mit Absperrventil?
Ja. Die Serie umfasst Komponenten mit und ohne Absperrventil. Bei absperrenden Ausführungen wird der Fluidweg beim Trennen auf der jeweiligen Seite geschlossen.
Welche Gewinde gibt es bei HFC12?
Je nach Ausführung stehen unter anderem 3/8", 1/2" und 3/4" NPT sowie R 3/8" BSPT zur Verfügung.
Was ist der Unterschied zwischen 12,7-mm-Schlauchtülle und 12,7-mm-Kompressionsanschluss?
Bei der Schlauchtülle bezeichnet 12,7 mm den Schlauchinnendurchmesser. Bei der Kompressionsverbindung bezieht sich 12,7 mm dagegen auf den Außendurchmesser der Leitung.
Ist HFC12 mit HFC35 und HFC57 kompatibel?
Ja. CPC gibt die HFC12 als kompatibel mit passenden Komponenten der Serien HFC35 und HFC57 an.
Sind alle HFC12 Kupplungen NSF-gelistet?
Nein. CPC bietet spezielle NSF-Ausführungen an. Ob eine konkrete HFC12 Kupplung die benötigte NSF-Listung besitzt, muss anhand der jeweiligen Produktdaten geprüft werden.
Kann HFC12 gamma-sterilisiert werden?
CPC beschreibt das verwendete Polypropylen als gamma-sterilisierbar. Die Eignung für eine konkrete regulierte Anwendung muss jedoch separat anhand der Produktausführung und Prozessanforderungen geprüft werden.
