Zweiteilige Rohrschellen ermöglichen die stabile Befestigung von Rohren, Masten und anderen runden Bauteilen. Durch Ober- und Unterteil kann die Schelle um das Rohr gelegt und anschließend verschraubt werden. Das macht die Bauform insbesondere für robuste Rohrbefestigungen im Rohrleitungs-, Maschinen-, Anlagen- und Metallbau interessant.
Im Schellen-Shop finden Sie zweiteilige Rohrschellen in zahlreichen Größen und Bauformen – von kompakten Edelstahl-Rohrschellen bis zu schweren Rohrschellen nach DIN 3567 Form A und B. Je nach Ausführung stehen Stahl S235JR, feuerverzinkter Stahl sowie Edelstahl V2A und V4A zur Verfügung. Ergänzt wird das Sortiment durch Rohrschellen mit glattem Schaft, Gewindeschaft und profilierte beziehungsweise verstärkte Ausführungen.
Für die Auswahl sind vor allem Rohr-Außendurchmesser beziehungsweise Klemmbereich, Werkstoff, Bauform und Montageart entscheidend. Nutzen Sie die Filter, um die passende Größe und Ausführung für Ihre Anwendung zu finden.
Rohrschelle nach DIN 3567 Form A – 115 (4") / Stahl blank (S235 JR)
DIN 3567 Rohrschelle Form A Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen. Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern nicht-auswählbare Abmessungen auf Anfrage möglich!
Rohrschuh / Rohrlager mit T-Fuß 100x250 / Führung für schwere Rohrbefestigung
Rohrschuh / Rohrlager mit T-Fuß / Führung für Rohrleitungsbau / schwere Rohrhalterung Das Rohrlager / der Rohrschuh mit T-Fuß 100x250 ist die ideale Lösung für den schweren Rohrleitungsbau. Es bietet eine sichere und stabile Befestigung für kleine Rohrdurchmesser und gewährleistet eine einfache Montage, selbst bei anspruchsvollen Projekten. Ähnlich fischer Rohrschuhe FMPS. Produktmerkmale:Aufbau:Rohrlager mit aufgeschweißten Rohrschellen nach DIN 3567.T-Fuß aus getrennten, warmgewalzten I-Trägern (IPE-Reihe) nach DIN 1025 Teil 5. Standardmaße:Fußhöhe: 100 mm, geeignet für Leitungen mit bis zu 80 mm Isolierung. Breite: 100 mm, Länge: 250 mm (mit zwei Rohrschellen). Kompatibilität: Geeignet für Rohrdurchmesser von 21,3 mm bis 88,9 mm (Nenngrößen 1/2″ bis 3″). Material: Hergestellt aus S235JR-Stahl, feuerverzinkt für maximalen Korrosionsschutz. Oberflächenbehandlung: Strahlentrosten SA 2.5, Grundbeschichten, Lackieren, Mehrschichtlackierungen, Pulverbeschichtungen oder Beizen. Vormontage und Baustellenlieferung: Als Spezialist für Rohrbefestigungen liefern wir die Rohrlager einbaufertig und komplett beschriftet. Vormontierte und beschriftete Bauteile ermöglichen einen reibungslosen Montageprozess und reduzieren die Arbeitszeit auf der Baustelle erheblich. Das Rohrlager mit T-Fuß 100x250 bietet höchste Stabilität, Langlebigkeit und Effizienz für den professionellen Einsatz im Rohrleitungsbau. Wählen Sie Qualität, die Ihre Projekte voranbringt.

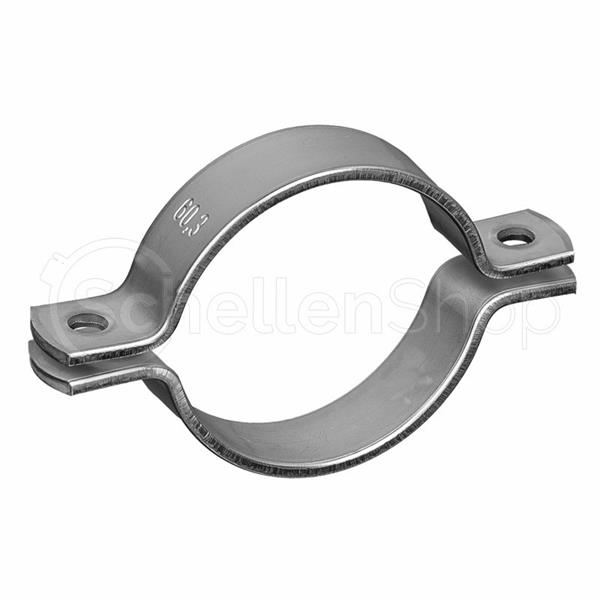

Rohrschelle Art. 352560, V2A
Rohrschelle Edelstahl Die mittelschwere Rohrschelle Edelstahl Art. 352560 dient der rostfreien Befestigung von Masten, Rohren und verschiedenen Rundteilen. Lieferumfang: Rohrschelle Edelstahl Art. 352560 ohne Schrauben und Muttern (auf Anfrage möglich)
Rohrschellen mit Schaft Art. 352510, V2A – 9 - 12
Rohrschelle mit Schaft Diese zweiteiligen Rohrschellen haben einen angeschweißten Schaft (glatt) und werden inklusive Sechskantschrauben und Muttern geliefert. Die Oberfläche ist elektrolytisch poliert. Häufig finden diese Schellen Anwendung in der Lebensmittelindustrie, in der Getränkeindustrie und im Laborbereich, z.B. bei der höhenverstellbaren Befestigung von zylindrischen Behältern und Rohren. Schaftabmessung nach SchellengrößeØ 8-10,2 bis Ø 20-23 --> Anschweißschaft 8x53 mm Ø 23-25,4 bis Ø 45-48,3 --> Anschweißschaft 10x53 mm Ø 48-50,8 bis Ø 109-114,3 --> Anschweißschaft 12x53 mmMaterialabmessung (Breite x Stärke)Ø 8-10,2 bis Ø 67-70: 20x3 mmbis Ø 111-114,3: 25x3 mmBefestigungsschrauben und Muttern: M6
profilierte Rohrschelle Typ 3540 mit Verstärkung, Edelstahl V2A – 19 - 21 (½“)
Rohrschelle Edelstahl Die profilierte Rohrschelle Edelstahl mit Verstärkung vom Typ 3540 aus V2A (1.4301) ist für die Befestigung von Kabeln, Rohren, Kabeln und Kabelschutz geeignet. Eine schnelle, einfache und professionelle Lösung. Die Befestigungsschellen bieten eine kostengünstige, aber zuverlässige Lösung für industrielle und automotve Anwendungen, aber auch für den Heimwerkerbedarf. Die Rohrschelle Edelstahl mit Verstaärkung ist vielseitig einsetzbar.

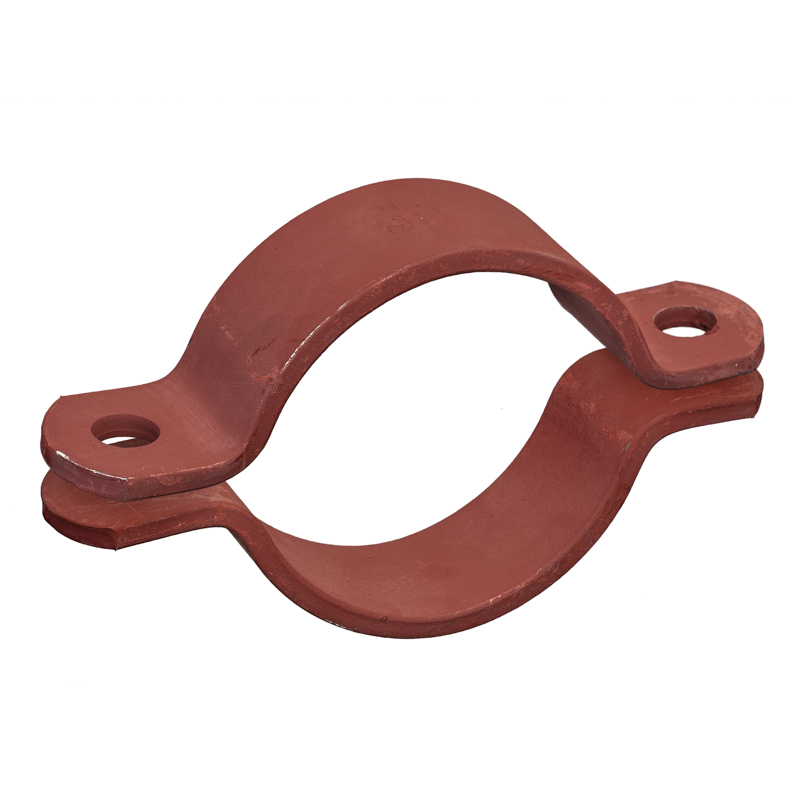

Rohrschelle DIN 3567 Form A - grundiert
Grundierte Rohrschelle DIN 3567 Form A Die zweiteilige Rohrschelle nach DIN 3567 Form A ist speziell für die sichere Befestigung von Rohren, Masten und anderen runden Bauteilen konzipiert. Hergestellt aus hochwertigem Stahl und mit einer schützenden Grundierung versehen, bietet sie sowohl Stabilität als auch Korrosionsbeständigkeit. Produktmerkmale: Material: Robuster Stahl S235JR, grundiert für erhöhten Korrosionsschutz. Norm: Entspricht der DIN 3567 Form A, was eine gleichschenklige Ausführung bedeutet. Ausführung: Zweiteiliges Design für einfache Montage und sicheren Halt. Durchmesser: Verfügbar in verschiedenen Größen, passend für diverse Rohrdurchmesser. Vorteile: Einfache Installation: Das zweiteilige Design ermöglicht eine unkomplizierte und schnelle Montage. Langlebigkeit: Die Grundierung schützt den Stahl vor Korrosion und verlängert die Lebensdauer der Schelle. Vielseitigkeit: Ideal für die Befestigung von Rohren, Masten und anderen runden Strukturen in verschiedenen Anwendungen. Anwendungsbereiche: Rohrleitungsbau Mastbefestigungen Installationen in der Bauindustrie Allgemeine industrielle Anwendungen Die grundierte Rohrschelle DIN 3567 Form A ist die optimale Wahl für alle, die eine zuverlässige und langlebige Lösung für die Befestigung von Rohren und ähnlichen Strukturen suchen.
Rohrschelle mit Gewindeschaft Art. 352520, V2A Edelstahl (inkl. Schrauben + Muttern) – 7 - 10
Rohrschelle mit Gewindeschaft Die zweiteilige Rohrschelle mit Gewindeschaft 352520 wird inklusive Sechskantschrauben und Muttern geliefert. Der Gewindeschaft ist angeschweißt und somit sehr stabil. Die Materialabmessung der Rohrschelle beträgt je nach Durchmesser 20x3, 25x3 oder 40x4 mm (Breite x Stärke). Schaftabmessung nach SchellengrößeØ 9-12 bis Ø 22-25 --> Gewindeschaft M8x80 Ø 24-27 bis Ø 48-51 --> Gewindeschaft M10x90 Ø 49-52 bis Ø 135-140 --> Gewindeschaft M12x80Materialabmessung (Breite x Stärke)Ø 9-12 bis Ø 67-70: 20x3 mmbis Ø 111-114,3: 25x3 mmØ 135-140: 40x4 mmBefestigungsschrauben und Muttern: M6
Rohrschelle nach DIN 3567 Form B – 208 - 216 / Stahl blank (S235 JR)
Rohrschelle DIN 3567 Form B mit langer Lasche Die zweilaschige und schwere Rohrschellen DIN 3567 Form B ist einseitig mit verlängerten Laschen ausgestattet. Diese Rohrschellen nach DIN 3567 sind für die Befestigung von verschiedenen Rohren, Masten und diversen Rundteilen. Die Rohrschelle nach DIN 3567 eignet sich besonders gut zum Aufbau von Rohrlagern oder Schweißkonstruktionen. Lieferumfang: Rohrschelle DIN 3567 in Form B ohne Schrauben und Muttern Nicht-auswählbare Abmessungen auf Anfrage möglich!
- Welche zweiteilige Rohrschelle passt?
- Schwere Rohrschellen nach DIN 3567
- DIN 3567 Form A oder Form B?
- Rohrschellen mit Schaft
- Profilierte Rohrschellen
- Stahl, V2A, V4A oder feuerverzinkt?
- Rohrdurchmesser & Klemmbereich auswählen
- Zoll, DN & Außendurchmesser richtig unterscheiden
- Schrauben, Muttern & Lieferumfang
- Alternativen zur zweiteiligen Rohrschelle
- Häufige Fragen
Welche zweiteilige Rohrschelle passt zu Ihrer Anwendung?
Nicht jede zweiteilige Rohrschelle ist für denselben Einsatzzweck konstruiert. Das Sortiment umfasst leichte beziehungsweise mittelschwere Befestigungsschellen, schwere DIN-Rohrschellen, Varianten mit Schaft sowie profilierte Ausführungen.
| Bauform | Typische Merkmale | Typische Verwendung |
|---|---|---|
| DIN 3567 Form A | schwere zweiteilige Rohrschelle, gleichschenklige Ausführung | Rohrlager, Rohrleitungsbau, Schweißkonstruktionen |
| DIN 3567 Form B | schwere Ausführung mit verlängerter Lasche | Rohrlager und Konstruktionen mit abweichender Befestigungsgeometrie |
| Art. 352560 | mittelschwere zweiteilige V2A-Schelle | allgemeine Rohr-, Mast- und Rundteilbefestigung |
| Art. 352510 | glatter angeschweißter Schaft | Anschweißkonstruktionen, Geräte- und Anlagenbau |
| Art. 352520 | angeschweißter Gewindeschaft | Befestigung an passenden Unterkonstruktionen |
| Typ 3540 | profiliert und verstärkt, V2A | Rohr-, Kabel- und Leitungsbefestigung |
Schwere Rohrschellen nach DIN 3567
Rohrschellen nach DIN 3567 gehören zu den schweren Ausführungen innerhalb dieser Kategorie. Sie werden unter anderem zur Befestigung von Rohrleitungen, Masten und vergleichbaren Rundteilen eingesetzt und eignen sich insbesondere zum Aufbau von Rohrlagern und Schweißkonstruktionen.
Im Schellen-Shop finden Sie DIN-3567-Rohrschellen in unterschiedlichen Abmessungen und Werkstoffen. Je nach Variante stehen beispielsweise Stahl S235JR, Edelstahl oder weitere Oberflächenausführungen zur Verfügung.
Für die Auswahl ist der tatsächliche Rohr-Außendurchmesser entscheidend. Bei großen Rohrleitungen stehen entsprechend massive Flachstahlquerschnitte zur Verfügung.
Falls eine benötigte DIN-3567-Abmessung nicht direkt auswählbar ist, können weitere Größen je nach Ausführung auf Anfrage möglich sein.
DIN 3567 Form A oder Form B?
Die DIN-3567-Rohrschellen werden unter anderem in Form A und Form B angeboten.
DIN 3567 Form A
Form A besitzt eine gleichschenklige beziehungsweise symmetrische Laschengeometrie. Diese Ausführung eignet sich für klassische schwere Rohrbefestigungen und Rohrlagerkonstruktionen.
DIN 3567 Form B
Bei Form B ist eine Seite mit einer verlängerten Lasche ausgeführt. Dadurch lässt sich die Schelle in Konstruktionen einsetzen, bei denen eine abweichende Befestigungsgeometrie benötigt wird.
Die Entscheidung zwischen Form A und Form B sollte deshalb nicht allein anhand des Rohrdurchmessers erfolgen. Auch die geplante Unterkonstruktion und Befestigungsposition sind entscheidend.
Rohrschellen mit Schaft – glatt oder mit Gewinde
Für Konstruktionen, bei denen die Rohrschelle direkt über einen Schaft befestigt werden soll, stehen unterschiedliche Varianten zur Verfügung.
Rohrschelle mit glattem Anschweißschaft – Art. 352510
Die zweiteilige V2A-Rohrschelle Art. 352510 besitzt einen glatten angeschweißten Schaft. Dadurch lässt sich die Schelle in geeignete Stahl- beziehungsweise Edelstahlkonstruktionen integrieren.
Abhängig von der Schellengröße werden unterschiedliche Schaftdurchmesser eingesetzt. Die Befestigung von Ober- und Unterteil erfolgt bei dieser Produktfamilie mit Schrauben und Muttern.
Rohrschelle mit Gewindeschaft – Art. 352520
Die Art. 352520 besitzt einen angeschweißten Gewindeschaft. Je nach Schellengröße stehen beispielsweise M8-, M10- oder M12-Gewindeschäfte zur Verfügung.
Diese Ausführung erleichtert die Montage an geeigneten Konsolen, Trägern oder anderen Konstruktionselementen, wenn statt eines Anschweißschaftes ein definierter Gewindeanschluss benötigt wird.
Profilierte Rohrschellen mit Verstärkung
Mit dem Typ 3540 finden Sie eine profilierte zweiteilige Rohrschelle aus Edelstahl V2A. Durch die Profilierung beziehungsweise Verstärkung erhält die Schelle eine andere Steifigkeit als eine einfache flache Bandkonstruktion.
Die Schelle kann für Rohre sowie abhängig von der Anwendung auch für Kabel und Kabelschutz eingesetzt werden.
Auch bei profilierten Rohrschellen sollte die Auswahl anhand des tatsächlichen Klemmbereichs erfolgen.
Stahl, feuerverzinkt, V2A oder V4A?
Der passende Werkstoff hängt vor allem von Umgebung, gewünschtem Korrosionsschutz, Weiterverarbeitung und Konstruktion ab.
Stahl S235JR blank
Blankes S235JR eignet sich besonders für konstruktive Anwendungen, bei denen die Schelle weiterverarbeitet, angeschweißt oder anschließend mit einem geeigneten Oberflächenschutz versehen wird.
Da blanker Stahl keinen dauerhaften Korrosionsschutz besitzt, muss die vorgesehene Umgebung bei der Auswahl berücksichtigt werden.
Stahl feuerverzinkt
Eine Feuerverzinkung bietet gegenüber blankem Stahl einen zusätzlichen Korrosionsschutz und ist deshalb insbesondere für robuste Stahlkonstruktionen interessant.
Die tatsächliche Eignung hängt dennoch von Atmosphäre, Feuchtigkeit, Chemikalien und Einsatzdauer ab.
Edelstahl V2A / 1.4301
V2A besitzt eine gute Korrosionsbeständigkeit und wird bei zahlreichen zweiteiligen Rohrschellen mit und ohne Schaft eingesetzt.
Im aktuellen Sortiment finden Sie beispielsweise die Art. 352560, 352510, 352520 und Typ 3540 aus V2A.
Edelstahl V4A / 1.4571
V4A bietet gegenüber V2A eine erhöhte Korrosionsbeständigkeit und kann für anspruchsvollere Umgebungen interessant sein.
Auch bei Edelstahl muss die konkrete Beständigkeit gegenüber dem vorhandenen Medium beziehungsweise der Atmosphäre für die Anwendung geprüft werden.
Rohrdurchmesser oder Klemmbereich – so wählen Sie die Größe
Die richtige Rohrschelle wird grundsätzlich nach dem Außendurchmesser des zu befestigenden Rohres oder Rundteils ausgewählt.
Je nach Produkt wird im Schellen-Shop entweder ein fester Durchmesser oder ein Klemmbereich angegeben.
Fester Durchmesser
DIN-3567-Ausführungen werden häufig für definierte Rohrdurchmesser beziehungsweise Durchmesserbereiche angeboten.
Klemmbereich
Andere zweiteilige Rohrschellen decken einen Bereich ab, beispielsweise 57–60,3 mm oder 109–114,3 mm.
Der tatsächliche Außendurchmesser des Rohres muss innerhalb des angegebenen Bereichs liegen.
Das Sortiment deckt sowohl kleine Leitungsdurchmesser als auch sehr große industrielle Rohrdimensionen ab. Welche Größen verfügbar sind, hängt von Bauform und Werkstoff ab.
2 Zoll Rohrschelle – DN, Zoll & Außendurchmesser nicht verwechseln
Bei Rohrschellen werden metrische Außendurchmesser, DN-Nennweiten und Zollbezeichnungen häufig parallel verwendet. Diese Angaben sind jedoch nicht identisch.
Eine Bezeichnung wie 2 Zoll beschreibt bei einem Rohrsystem nicht automatisch einen Außendurchmesser von 50,8 mm. Bei typischen Rohrabmessungen kann ein 2"-Rohr beispielsweise einen Außendurchmesser um 60,3 mm besitzen.
Deshalb sollte die Rohrschelle nicht nur anhand der Zollbezeichnung ausgewählt werden. Messen beziehungsweise prüfen Sie immer den tatsächlichen Rohr-Außendurchmesser.
Im Schellen-Shop können Sie beispielsweise gezielt nach Durchmesser, Klemmbereich sowie teilweise nach DN-/Zollzuordnung filtern.
Sind Schrauben und Muttern enthalten?
Der Lieferumfang unterscheidet sich je nach Rohrschellenserie.
Bei den schweren Rohrschellen nach DIN 3567 werden Schrauben und Muttern bei den aktuell angebotenen Standardausführungen nicht grundsätzlich mitgeliefert.
Die V2A-Rohrschellen mit Schaft Art. 352510 und die Rohrschellen mit Gewindeschaft Art. 352520 werden dagegen in den entsprechenden Produktvarianten inklusive Befestigungsschrauben und Muttern angeboten.
Prüfen Sie deshalb vor der Bestellung immer die Angaben der konkreten Produktseite.
Typische Anwendungen zweiteiliger Rohrschellen
Zweiteilige Rohrschellen werden insbesondere dort eingesetzt, wo Rundteile robust und konstruktiv befestigt werden sollen.
Typische Anwendungen sind:
- Rohrleitungsbau
- Maschinen- und Anlagenbau
- Rohrlager und Rohrunterstützungen
- Stahl- und Metallbau
- Mastbefestigungen
- Schweißkonstruktionen
- Geräte- und Apparatebau
- Industrieanlagen
- Labor- und Prozessanlagen bei geeigneter Produktausführung
- allgemeine Befestigung von Rundteilen
Die Auswahl der Schelle muss immer zur mechanischen Belastung, Befestigungsart, Umgebung und Rohrdimension passen.
Alternative Rohrbefestigungen
Nicht für jede Rohrbefestigung ist eine zweiteilige Flachstahl-Rohrschelle die beste Lösung. Je nach Aufgabe finden Sie im Schellen-Shop weitere Bauformen:
- Rohrschellen aus Flachstahl
- einteilige Rohrschellen mit einer Lasche
- einteilige Rohrschellen mit zwei Laschen
- Rohrschellen nach DIN 3016
- Rundstahlbügel & Rohrbügel
Bei Fragen zu Bauform, Werkstoff oder Größe unterstützen wir Sie gerne bei der technischen Auswahl. Viele industrielle Rohrschellen erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen – sowohl für gewerbliche Anwendungen als auch für private Projekte.
Häufige Fragen zu zweiteiligen Rohrschellen
Was ist eine zweiteilige Rohrschelle?
Eine zweiteilige Rohrschelle besteht aus Ober- und Unterteil, die um ein Rohr oder ein anderes Rundteil gelegt und miteinander verschraubt werden. Je nach Bauform kann die Schelle zusätzlich über Laschen oder einen Schaft an einer Konstruktion befestigt werden.
Was ist DIN 3567?
DIN 3567 beschreibt schwere Rohrschellen für konstruktive Rohrbefestigungen. Im Schellen-Shop finden Sie unter anderem Form A und Form B in unterschiedlichen Größen und Werkstoffen.
Was ist der Unterschied zwischen DIN 3567 Form A und Form B?
Form A besitzt eine gleichschenklige beziehungsweise symmetrische Laschengeometrie. Bei Form B ist eine Lasche verlängert. Dadurch unterscheiden sich die beiden Formen insbesondere bei der Befestigungsgeometrie.
Welche Werkstoffe gibt es bei zweiteiligen Rohrschellen?
Im Schellen-Shop finden Sie je nach Bauform unter anderem S235JR-Stahl blank, feuerverzinkten Stahl, Edelstahl V2A sowie Edelstahl V4A.
Wie finde ich die richtige Größe?
Messen beziehungsweise prüfen Sie den tatsächlichen Außendurchmesser des Rohres. Dieser muss zum angegebenen Durchmesser beziehungsweise innerhalb des Klemmbereichs der gewählten Schelle liegen.
Welche Rohrschelle benötige ich für ein 2-Zoll-Rohr?
Die Zollbezeichnung allein reicht zur Auswahl nicht aus. Je nach Rohrnorm kann ein 2-Zoll-Rohr beispielsweise einen Außendurchmesser um 60,3 mm besitzen. Maßgeblich ist deshalb immer der tatsächliche Außendurchmesser.
Was ist eine Rohrschelle mit Schaft?
Bei einer Rohrschelle mit Schaft ist ein Befestigungsschaft direkt mit der Schelle verbunden. Je nach Ausführung handelt es sich um einen glatten Anschweißschaft oder einen Gewindeschaft.
Welche Gewindeschäfte gibt es?
Bei der Art. 352520 werden abhängig von der Schellengröße unter anderem M8-, M10- und M12-Gewindeschäfte eingesetzt.
Sind Schrauben und Muttern im Lieferumfang enthalten?
Das hängt von der jeweiligen Bauform ab. DIN-3567-Rohrschellen werden in den angebotenen Standardvarianten beispielsweise ohne Schrauben und Muttern geliefert, während ausgewählte Rohrschellen mit Schaft inklusive Befestigungsteilen erhältlich sind.
Wann ist V4A statt V2A sinnvoll?
V4A bietet eine höhere Korrosionsbeständigkeit als V2A und kann bei anspruchsvolleren Umgebungsbedingungen sinnvoll sein. Ob V4A für die konkrete Atmosphäre oder das vorhandene Medium geeignet ist, muss anwendungsbezogen geprüft werden.
Was ist der Unterschied zwischen einer zweiteiligen Rohrschelle und DIN-3016-Schellen?
Die hier angebotenen zweiteiligen Flachstahl-Rohrschellen bestehen aus zwei massiveren Schellenhälften und werden häufig konstruktiv im Rohrleitungs- und Anlagenbau eingesetzt. DIN-3016-Schellen sind dagegen Band- beziehungsweise Befestigungsschellen mit einer anderen Bauform und einem anderen typischen Einsatzspektrum.
