CPC PMC Schnellkupplungen – kompakt, vielseitig & einfach kuppelbar
Die CPC PMC-Serie ist eine kompakte Schnellkupplungsbaureihe mit 1/8" Nennweite für zahlreiche allgemeine Fluid- und Gasanwendungen. Durch die CPC Entriegelungstaste lassen sich Stecker und Kupplung komfortabel mit einer Hand verbinden und wieder trennen. Unterschiedliche Schlauch-, Gewinde-, Klemmring- und Plattenanschlüsse ermöglichen eine flexible Integration in Geräte, Maschinen und technische Fluidsysteme.
Im Schellen-Shop finden Sie PMC Schnellkupplungen mit und ohne Absperrventil, für Schlauchinnendurchmesser von 1,6 bis 6,4 mm sowie mit verschiedenen Gewinde- und Klemmringanschlüssen. Ein weiterer Vorteil der Baureihe ist die Kompatibilität mit passenden Kupplungskomponenten der CPC PMC12- und MC-Serie.
PMCD12M42 - CPC Kupplung 4,0 mm AD / 2,0 mm ID Klemmringverschraubung, mit Absperrventil, Buna-N
CPC Kupplung mit Klemmringverschraubung und Absperrventil Die Kupplung PMCD12M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Die PMCD12M42 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC191032 - CPC Kupplung 10-32 UNF, ohne Absperrventil
CPC Kupplung mit 10-32 UNF Gewinde Die Kupplung PMC191032 mit einem 10-32 UNF Gewinde. Die PMCD191032 besitzt keinAbsperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diesen Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

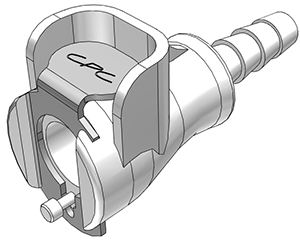

PMCD1703 - Kupplung 4,8 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
Die Kupplung PMCD1703 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Die PMCD1703 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren

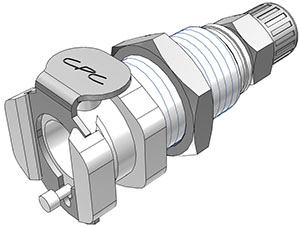

PMCD12025 - CPC Kupplung 4,0 mm AD / 2,5 mm ID Klemmringverschraubung, Plattenmontage, mit Absperrve
CPC Kupplung mit 5/32" Klemmringverschraubung Die Kupplung PMCD12025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Die PMCD12025 besitzt ein Absperrventil, jedoch eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC-Serie kombinieren.

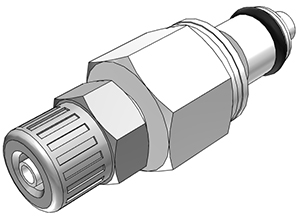

PMCD20025 - Stecker 4,0 mm AD / 2,5 mm ID Klemmringverschraubung, mit Absperrventil, Buna-N Dichtung
Der Stecker PMCD20025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Der PMC20025 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

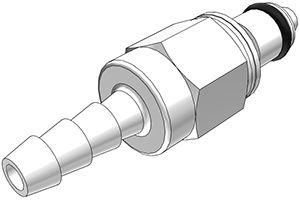

PMCD2203 - Stecker 4,8 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
Der Stecker PMCD2203 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Der PMCD2203 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
730803 / EPDM-Dichtung, O-Ring für PMC, PMC12 und MC
EPDM-Dichtung O-Ring für PMC, PMC12 und MC Ersatz-Dichtung aus EPDM für CPC Stecker der Serien PMC, PMC12 und MC.

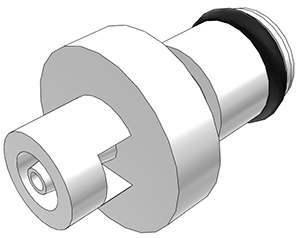

PMC2201 - Stecker 1,6 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 1,6 mm Schlauchanschluss Der Stecker PMC2201 mit eine Schlauchanschluss für 1,6 mm Innendurchmesser. Der PMC2201 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

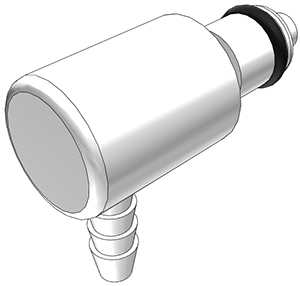

PMCD2302 - Stecker 3,2 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
Der Stecker PMCD2302 mit eine Schlauchanschluss für 3,2 mm Innendurchmesser. Der PMCD2302 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMCD13M42 - CPC Kupplung 4,0 mm AD / 2,0 mm ID Klemmringverschraubung, mit Absperrventil, Buna-N
CPC Kupplung mit Klemmringverschraubung Die Kupplung PMCD13M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Der PMCD13M42 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMCD1002 - Kupplung 1/8" NPT Außengewinde, mit Absperrventil, Buna-N Dichtung
Die Kupplung PMCD1002 mit einem 1/8" NPT Außengewinde. Die PMCD1002 besitzt ein Absperrventil. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker hat ein Maß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC1604 - CPC Kupplung 6,4 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die Kupplung PMC1604 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Die PMC1604 besitzt kein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

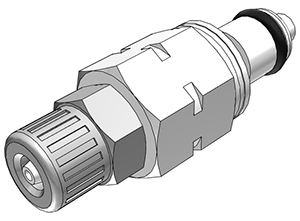

PMCD20M42 - CPC Kupplung Stecker 4,0 mm AD / 2,0 mm ID Klemmringverschraubung, mit Absperrventil, Bu
CPC Kupplung Stecker und Schlauchkupplung Der CPC Kupplung Stecker PMCD20M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Der PMC20M42 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.

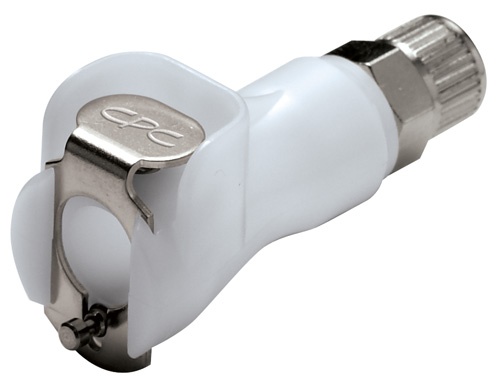

PMC13M42 - CPC Kupplung 4,0 mm AD / 2,0 mm ID Klemmringverschraubung, ohne Absperrventil
CPC Kupplung mit 4 mm AD und 2 mm ID Klemmringverschraubung Die Kupplung PMC13M42 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,0 mm Innendurchmesser). Die PMC13M42 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC2304 - CPC Kupplung Stecker 6,4 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 6,4 mm Schlauchanschluss in 90° Der Stecker PMC2304 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMC2304 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMC32 - Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie
PMC32 – Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie Die PMC32 Staubkappe ist ein passendes Zubehör für CPC Stecker der Serien PMC, PMC12 und MC. Sie schützt ungenutzte CPC Stecker und Winkelstecker vor Staub, Schmutz und anderen Verunreinigungen und unterstützt damit eine saubere Lagerung, Wartung und Handhabung von CPC Kupplungssystemen. Die Staubschutzkappe besteht aus robustem Acetal und ist in Orange ausgeführt. Mit einem Temperaturbereich von -40 bis +82 °C eignet sich die PMC32 für zahlreiche Anwendungen im Geräte- und Apparatebau, Maschinen- und Anlagenbau, in der Fluidtechnik sowie in Labor-, Analyse- und Versorgungssystemen. Staubschutz für CPC Stecker und Winkelstecker Offene CPC Stecker können während Lagerung, Transport, Wartung oder Stillstandszeiten Staub und Schmutz ausgesetzt sein. Die PMC32 Staubkappe wird auf den entsprechenden Stecker aufgesetzt und schützt den Anschlussbereich während der Nichtbenutzung. Dies ist insbesondere bei Anwendungen sinnvoll, bei denen medienführende Leitungssysteme regelmäßig getrennt werden und die Anschlussbereiche zwischen den Einsätzen möglichst sauber gehalten werden sollen. Geeignet für CPC PMC, PMC12 und MC Die PMC32 Staubschutzkappe ist für Stecker aus mehreren CPC Serien geeignet: CPC PMC-Serie CPC PMC12-Serie CPC MC-Serie Damit eignet sich die Staubkappe als Zubehör für verschiedene CPC Steckverbindungen innerhalb dieser Produktserien. Für gerade Stecker und Winkelstecker Die PMC32 Staubkappe kann zum Schutz geeigneter gerader CPC Stecker sowie entsprechender Winkelstecker verwendet werden. Damit ist sie flexibel innerhalb verschiedener Leitungskonzepte einsetzbar. Gerade bei Geräten und Maschinen mit mehreren lösbaren Anschlüssen kann die Staubkappe dabei helfen, nicht angeschlossene Steckverbindungen klar abzudecken und vor Verschmutzung zu schützen. Acetal in auffälliger orangefarbener Ausführung Die Staubschutzkappe besteht aus Acetal. Der technische Kunststoff eignet sich für kompakte Zubehörkomponenten innerhalb von Fluid- und Schnellkupplungssystemen. Die orange Farbe sorgt für eine gute visuelle Erkennbarkeit. Dies kann beispielsweise bei Wartungsarbeiten, in Maschinen, Geräten oder bei der Lagerung von Baugruppen hilfreich sein. Temperaturbereich von -40 bis +82 °C Die PMC32 ist für einen Temperaturbereich von -40 bis +82 °C angegeben. Dadurch lässt sich die Staubkappe unter unterschiedlichen Umgebungsbedingungen einsetzen. Typische Einsatzbereiche finden sich unter anderem im Maschinen- und Gerätebau, in Labor- und Analysesystemen sowie bei mobilen oder stationären Fluidversorgungssystemen. Technische Daten der CPC PMC32 Staubkappe Artikel: PMC32 Ausführung: Staubkappe / Staubschutzkappe Geeignet für: CPC Stecker und Winkelstecker Kompatible Serien: PMC, PMC12 und MC Material: Acetal Farbe: Orange Druckbereich: bis 8,3 bar Temperaturbereich: -40 bis +82 °C Funktion: Schutz des Steckers vor Staub und Schmutz Für Gerätebau, Maschinenbau und Fluidtechnik Die PMC32 Staubkappe eignet sich insbesondere für Anwender, die CPC Steckverbindungen regelmäßig trennen oder zeitweise ungenutzt lassen. Typische Einsatzbereiche sind: Geräte- und Apparatebau Maschinen- und Anlagenbau Fluid- und Pumpentechnik Labor- und Analysetechnik Medizintechnik Wasseraufbereitung und Filtration Dosier- und Versorgungssysteme OEM-Geräte und Serienprodukte Wartung und Instandhaltung Reparatur- und Servicebetriebe Praktisch bei Wartung, Lagerung und Transport Bei Wartungs- oder Reparaturarbeiten werden CPC Verbindungen häufig getrennt. Die PMC32 kann den freiliegenden Stecker während dieser Zeit abdecken und vor Verschmutzungen schützen. Auch beim Transport oder der Lagerung von Geräten, Schlauchleitungen und Baugruppen ist eine Staubschutzkappe sinnvoll, wenn Stecker zeitweise nicht mit einer Kupplung verbunden sind. PMC31 und PMC32 – Staubschutz für beide Kupplungsseiten Während der PMC32 zum Schutz der CPC Stecker vorgesehen ist, kann auf der gegenüberliegenden Kupplungsseite ein entsprechender Staubstecker eingesetzt werden. Dadurch lassen sich beide getrennten Seiten eines CPC Kupplungssystems während Stillstand, Lagerung oder Wartung vor Staub und Schmutz schützen. CPC Kupplungen und weiteres Zubehör Weitere Kupplungen, Stecker und Zubehörteile finden Sie in unserer Kategorie CPC Kupplungen und Schnellkupplungen. Weitere Lösungen zum Verbinden und Trennen medienführender Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder. Hinweis: Vor der Verwendung sollte geprüft werden, ob die PMC32 für den eingesetzten CPC Stecker und die jeweilige Serie geeignet ist. Die Staubkappe dient in erster Linie zum Schutz des Anschlusses vor Staub und Schmutz.
100901 - Plattenmontage-Mutter für PMC, PMC12 und MC, Edelstahl V4A (1.4401)
Plattenmontage Mutter für PMC, PMC12 und MC aus Edelstahl Plattenmontage Mutter für CPC Kupplung und CPC-Stecker der Serien PMC, PMC12 und MC.
PMC2204 - Stecker 6,4 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
Der Stecker PMC2204 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der PMC2204 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMCD1604 - CPC Kupplung 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, Buna-N Dichtung
CPC Kupplung mit 6,4 mm Schlauchanschluss zur Plattenmontage Die Kupplung PMCD1604 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Die PMCD1604 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMCD281032 - CPC Kupplung Stecker 10-32 UNF, mit Absperrventil, Buna-N Dichtung
CPC Kupplung Stecker mit 10-32 UNF Innengewinde Der Stecker PMCD281032 mit einem UNF 10-32 Gewinde. Der PMCD281032 besitzt ein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
PMCD2004EPR - CPC Kupplung Stecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung / EPDM
CPC Kupplung Stecker mit Klemmringverschraubung und EPDM Dichtung Die PMC-Kupplung mit 1/8" Nennweite deckt eine Bandbreite von Standard-Anwendungen ab. Mit der Coulder-Entriegelungstaste ist die PMC einfacher zu bedienen als Messingkupplungen. Die PMC ist einfach in Handhabung und Montage. Mögliche Anwendungsbereiche sind Gasprüfanlagen, medizinische Geräte, Analysegeräte für Chemikalien, optische Prüfgeräte, Tintenstrahldrucker und Teppichreiniger. Vorteile von CPC Kupplung: Flexibiltät – Schnelle Verbindung von Baugruppen Wartung – Schneller und einfacher Austausch von Baugruppen und Aufrüstungen Sicherheit – Eliminierung gefährlicher oder unansehnlicher Verschmutzungen Servicefreundlichkeit – Wartung und Reparatur ohne Werkzeug Modularität – Schnelles Verbinden von Anschlüssen und Zubehör Zweckmäßigkeit – Leichte Bedienung und preiswert
PMC1701 - CPC Kupplung 1,6 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung mit 1,6 mm Schlauchanschluss Die CPC Kupplung PMC1701 mit einem Schlauchanschluss für 1,6 mm Innendurchmesser. Die PMC1701 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

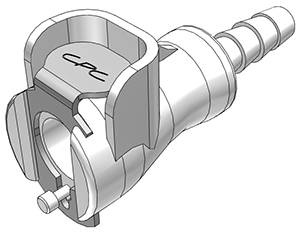

PMC1703 - Kupplung 4,8 mm Schlauchanschluss, ohne Absperrventil
Die Kupplung PMC1703 mit eine Schlauchanschluss für 4,8 mm Innendurchmesser. Die PMC1703 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren

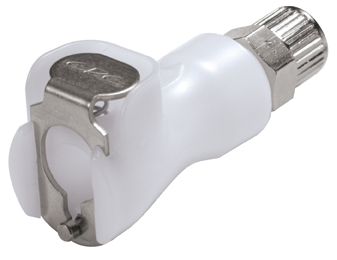

PMC13025 - CPC Kupplung 4,0 mm AD / 2,5 mm ID Klemmringverschraubung, ohne Absperrventil
CPC Kupplung mit Klemmringverschraubung ohne Absperrventil Die Kupplung PMC13025 mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser). Die PMC13025 besitzt kein Absperrventil. Das Material der Kupplung ist Acetal. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
- Schlauch-, Gewinde- und Klemmringanschlüsse
- Betriebsdruck, Temperatur & Werkstoffe
- Mit oder ohne Absperrventil?
- Kompatibel mit PMC12 & MC
- Inline- oder Plattenmontage
- Typische Anwendungsbereiche
- Häufige Fragen zur CPC PMC-Serie
Viele Anschlussvarianten für kompakte Fluidsysteme
Die PMC-Serie zeichnet sich durch eine große Auswahl unterschiedlicher Anschlussmöglichkeiten aus. Dadurch kann dieselbe Kupplungsplattform an verschiedene Schlauch-, Rohr- und Geräteanschlüsse angepasst werden.
Schlauchanschlüsse
Für flexible Schlauchleitungen stehen je nach Ausführung unter anderem folgende Schlauchanschlüsse zur Verfügung:
- 1,6 mm
- 3,2 mm
- 4,8 mm
- 6,4 mm
Bei klassischen Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl maßgeblich.
Gewindeanschlüsse
Für den direkten Anschluss an Geräte, Ventile oder andere Komponenten finden Sie unter anderem Varianten mit:
- 1/8" NPT
- 1/4" NPT
- R 1/8" BSPT
- R 1/4" BSPT
- 10-32 UNF
Gewindenorm und Gewindegröße müssen immer zum vorhandenen Gegenanschluss passen.
Klemmringverschraubungen
Zusätzlich bietet das Sortiment PMC Kupplungen und Stecker mit verschiedenen Klemmringverschraubungen, beispielsweise für:
- 4,0 mm AD / 2,0 mm ID
- 4,0 mm AD / 2,5 mm ID
- 6,4 mm AD / 4,3 mm ID
- 9,5 mm AD / 6,4 mm ID
Damit lässt sich die PMC-Serie auch in Systeme mit entsprechend dimensionierten Schläuchen oder Rohren integrieren.
Betriebsdruck, Betriebstemperatur & Materialien der PMC-Serie
Für die technische Auswahl einer CPC PMC Schnellkupplung sind neben Anschluss und Ventilausführung insbesondere Druck, Temperatur und Werkstoff entscheidend.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: -40 °C bis +82 °C / -40 °F bis +180 °F
Werkstoffe der PMC-Serie:
- Hauptkomponenten und Ventil: Acetal
- Ventilfeder: Edelstahl 316
- O-Ringe: Buna-N
Zusätzlich besteht die CPC Entriegelungstaste aus Edelstahl. Auch weitere Feder- und Stiftkomponenten werden aus Edelstahl gefertigt.
Bitte beachten: Druck, Temperatur, Medium und Arbeitsumgebung können die Leistungsfähigkeit einer Kupplung beeinflussen. Für die konkrete Anwendung müssen deshalb alle Betriebsbedingungen sowie die Medienverträglichkeit der verwendeten Werkstoffe geprüft werden.
PMC Schnellkupplungen mit oder ohne Absperrventil
Die PMC-Serie ist sowohl in absperrenden als auch nicht absperrenden Ausführungen erhältlich. Dadurch kann das Kupplungssystem gezielt an die gewünschte Funktion angepasst werden.
Ohne Absperrventil
Bei einer nicht absperrenden Kupplungsseite bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Variante eignet sich für Anwendungen, bei denen beim Entkuppeln keine automatische Absperrung benötigt wird.
Mit Absperrventil
Bei PMCD-Ausführungen mit integriertem Ventil wird der Durchfluss auf der jeweiligen Seite beim Trennen der Schnellkupplung geschlossen.
Je nach System können beispielsweise folgende Kombinationen aufgebaut werden:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Variante sinnvoll ist, hängt davon ab, ob und auf welcher Seite der Durchfluss beim Entkuppeln automatisch unterbrochen werden soll.
PMC, PMC12 und MC miteinander kombinieren
Ein besonderer Vorteil der CPC PMC-Serie ist die Interkompatibilität mit den Serien PMC12 und MC. Passende PMC Kupplungen können deshalb mit entsprechenden Steckern der PMC12- oder MC-Serie kombiniert werden – und umgekehrt.
Damit lassen sich unterschiedliche Werkstoffe und Anschlussvarianten innerhalb einer kompatiblen Kupplungsplattform miteinander verbinden.
Die PMC12-Serie bietet beispielsweise Ausführungen aus Polypropylen, während die MC-Serie robuste Metallkomponenten bereitstellt.
Beim Kombinieren müssen dennoch Kupplungsgröße, Anschlussart, Ventilausführung, Dichtung und die Betriebsbedingungen der jeweiligen Einzelkomponenten berücksichtigt werden.
Buna-N-O-Ringe und alternative Dichtungen
Die Standard-Spezifikation der PMC-Serie verwendet Buna-N-O-Ringe. Buna-N beziehungsweise NBR wird in zahlreichen allgemeinen Fluid- und Gasanwendungen eingesetzt.
Im Schellen-Shop finden Sie außerdem separate Ersatzdichtungen und je nach kompatibler Produktausführung weitere Dichtungsvarianten. Die Auswahl des Dichtungswerkstoffs sollte immer passend zum Medium sowie zu Temperatur und Betriebsbedingungen erfolgen.
Passende Ersatz-O-Ringe ermöglichen außerdem den gezielten Austausch einer verschlissenen Dichtung, ohne zwangsläufig die komplette Schnellkupplung ersetzen zu müssen.

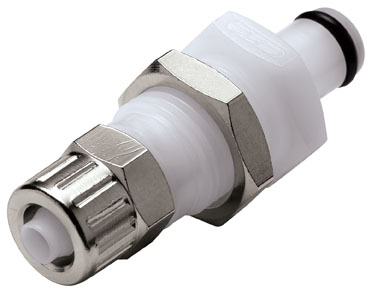

Inline-Kupplung oder Plattenmontage?
Die PMC-Serie bietet neben klassischen Inline-Verbindungen auch Kupplungen und Stecker für die Plattenmontage. Dabei wird die Komponente über eine entsprechende Befestigung direkt an einer Gerätewand, Frontplatte oder einem Gehäuse montiert.
Das ist insbesondere im Geräte- und Apparatebau interessant, wenn eine definierte Schnittstelle zwischen interner und externer Fluidleitung benötigt wird.
Für frei verlegte Leitungen stehen dagegen klassische Inline-Kupplungen mit Schlauch-, Klemmring- oder Gewindeanschluss zur Verfügung.
Gerade und gewinkelte CPC Stecker
Je nach verfügbarem Einbauraum können gerade oder gewinkelte Stecker eingesetzt werden. Ein gerader Stecker führt die Leitung axial weiter, während eine 90°-Ausführung die Leitung unmittelbar an der Kupplungsstelle umlenkt.
Das kann besonders in kompakten Geräten hilfreich sein, in denen hinter der Kupplung nur wenig Platz für einen Schlauchbogen vorhanden ist.
Typische Anwendungen der CPC PMC-Serie
Die PMC-Serie deckt eine breite Palette allgemeiner Anwendungen ab. CPC nennt unter anderem Einsatzbereiche wie:
- Gasprüfanlagen
- medizinische Geräte
- Analysegeräte
- optische Prüfgeräte
- Tintenstrahldrucker
- Teppichreiniger
- allgemeine Fluidtechnik
- Geräte- und Apparatebau
- Mess- und Prüftechnik
- OEM-Anwendungen
Bei regulierten Anwendungen – beispielsweise in der Medizin- oder Lebensmitteltechnik – muss die Eignung der konkreten Produktausführung einschließlich gegebenenfalls notwendiger Zulassungen separat geprüft werden.
PMC-Serie oder eine andere CPC Kupplungsserie?
Die PMC-Serie eignet sich insbesondere für kompakte Standardanwendungen mit kleinen Schlauchquerschnitten und zahlreichen Anschlussvarianten.
Je nach Werkstoff, Durchfluss oder Anwendung können auch verwandte CPC Baureihen interessant sein:
- CPC Schnellkupplungen im Überblick
- CPC SMC-Serie – besonders kompakte Schnellkupplungen
- CPC PMC12-Serie – kompatible Polypropylen-Ausführungen
- CPC MC-Serie – kompatible Metallkupplungen
- CPC PLC-Serie – größere Kupplungsbaureihe für zahlreiche Anwendungen
- CPC Colder Products
Viele CPC PMC Schnellkupplungen können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Anschlussgröße, Absperrventil, Gewinde, Klemmringverschraubung oder Kompatibilität unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC PMC-Serie
Was ist die CPC PMC-Serie?
Die PMC-Serie ist eine kompakte CPC Schnellkupplungsbaureihe mit 1/8" Nennweite für zahlreiche allgemeine Fluid- und Gasanwendungen. Sie ist in vielen Anschlussvarianten sowie mit und ohne Absperrventil erhältlich.
Wie hoch ist der Betriebsdruck der PMC-Serie?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die PMC-Serie ist für einen Betriebstemperaturbereich von -40 °C bis +82 °C beziehungsweise -40 °F bis +180 °F spezifiziert.
Aus welchem Material besteht die CPC PMC-Serie?
Hauptkomponenten und Ventil bestehen aus Acetal. Die Ventilfeder besteht aus Edelstahl 316 und die O-Ringe der Standardausführung aus Buna-N.
Welche Schlauchgrößen gibt es bei PMC Schnellkupplungen?
Im Schellen-Shop finden Sie unter anderem Schlauchanschlüsse mit 1,6, 3,2, 4,8 und 6,4 mm Innendurchmesser.
Gibt es die PMC-Serie mit Absperrventil?
Ja. Die PMC-Serie ist mit und ohne Absperrventil erhältlich. Bei einer absperrenden Ausführung wird der Durchfluss beim Trennen auf der jeweiligen Seite geschlossen.
Ist die PMC-Serie mit PMC12 kompatibel?
Ja. Passende PMC Komponenten lassen sich mit Komponenten der PMC12-Serie kombinieren.
Ist die PMC-Serie mit der MC-Serie kompatibel?
Ja. Die PMC-Serie ist auch mit den entsprechenden Metallkomponenten der MC-Serie kompatibel.
Welche Gewindeanschlüsse gibt es?
Je nach Ausführung stehen unter anderem NPT-, BSPT- und 10-32-UNF-Anschlüsse zur Verfügung. Zusätzlich gibt es Schlauchtüllen und verschiedene Klemmringverschraubungen.
Was bedeutet PMCD?
PMCD bezeichnet innerhalb der PMC-Produktfamilie Ausführungen mit Absperrventil. Ob Kupplung, Stecker und Anschluss für die konkrete Anwendung geeignet sind, sollte anhand der jeweiligen Produktdaten geprüft werden.
