Reparaturkupplungen & Reparaturschellen für Rohre
Reparaturkupplungen und Reparaturschellen ermöglichen die schnelle Instandsetzung beschädigter Rohrleitungen, ohne dass größere Leitungsabschnitte vollständig ersetzt werden müssen. Je nach Schadensbild und Rohrwerkstoff können damit unter anderem Risse, Rohrbrüche, Lochfraß oder andere lokale Beschädigungen abgedichtet werden.
Im Schellen-Shop finden Sie Reparaturlösungen für unterschiedliche Metall-, Kunststoff- und Gussrohre sowie für verschiedene Rohrdurchmesser und Schadenslängen. Weitere Verbindungslösungen finden Sie unter Rohrverbindung.
UNI-Coupling Reparatur-Rohrkupplung aus V4A-Edelstahl (nicht zugfest)
UNI-Rep Rohrkupplung aus V4A-Edelstahl - Schnelle Reparatur für beschädigte Leitungen Soforthilfe bei Rohrschäden Ein plötzlicher Rohrbruch kann erhebliche Schäden verursachen. Die UNI-Rep Rohrkupplung bietet eine sofortige Lösung, um Leckagen schnell und effizient zu beheben. Innovative Technik für einfache Montage Dank der speziellen „Cut Flanges“ lässt sich die UNI-Rep Kupplung einfach um das beschädigte Rohr legen, ohne dass eine Demontage erforderlich ist. Die Montage erfolgt schnell und sicher, selbst in beengten Räumen. Vielseitig und zuverlässig Die UNI-Rep Kupplung eignet sich für die Reparatur von Metall- und Kunststoffrohren in verschiedenen Anwendungen wie Gebäuden, Industrieanlagen und Schiffbau. Sie ist in verschiedenen Größen erhältlich und bietet eine zuverlässige Abdichtung bei Temperaturen von -30 °C bis +180 °C. Technische Daten Materialqualität: V4A- Edelstahl (W5) Dichtungsmaterialien: EPDM & NBR (Standard), VITON & SILIKON auf Anfrage Temperaturbereich: -30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Öl, Helium Kompatible Rohrmaterialien: Stahl, Gusseisen, PE, PVC-C, PVC-U, ABS, PP, PB Axialbewegungsausgleich: Bis zu 20 mm (je nach Kupplungsgröße) Druckbereich: Bis zu PN16 (abhängig von Größe und Dichtung) Besondere Merkmale: Wiederverwendbar, stoßfest, platzsparend, vibrationsbeständig
Reparaturschelle Typ HS-1, einteilig, Edelstahl V2A – Ø 60-67 mm / Baulänge 150 / EPDM
Reparaturschelle Typ HS-1 aus Edelstahl Die HS-1 Reparaturschelle aus Edelstahl ist die ideale Lösung für dauerhafte Reparaturen von beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für Wasser-, Gas- sowie petrochemische Anwendungen. Anwendungsbereiche Die Schelle ermöglicht Reparaturen bei: Längsrissen Rohrbrüchen Schadhaften Rohren nach Hot-Tap-Anwendungen Versetzten Rohrenden Lochfraß Geeignet für Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC GRP PE Technische Daten Nennweiten: DN 40 bis DN 350 Längen verfügbar: 150 / 200 / 250 / 300 / 400 / 500 / 600 mm Druckbereiche: DN 40–150: bis 16 bar DN 175–300: bis 10 bar Höhere Druckanforderungen auf Anfrage Temperaturbereich: EPDM: max. 60°C NBR: max. 70°C Material & Aufbau Edelstahl AISI 304 oder 316L, entgratet und passiviert Gummidichtung aus EPDM, EPDM HT, NBR oder VITON – je nach Medium und Temperaturanforderung Gummiauskleidung nahtlos und mit Waffelstruktur, vulkanisierte Brückenplatte Keine losen Teile – einfache Montage mit Standardwerkzeug Verpackung in stabilen, exportgeeigneten Kartons oder Seekisten Besonderheiten Einfache und schnelle Montage – kein Druckablass notwendig Keine Spezialwerkzeuge erforderlich Auch mit zusätzlichem Griff zur leichteren Montage erhältlich Dichtungen zertifiziert nach europäischen Normen (z. B. ACS, WRAS)

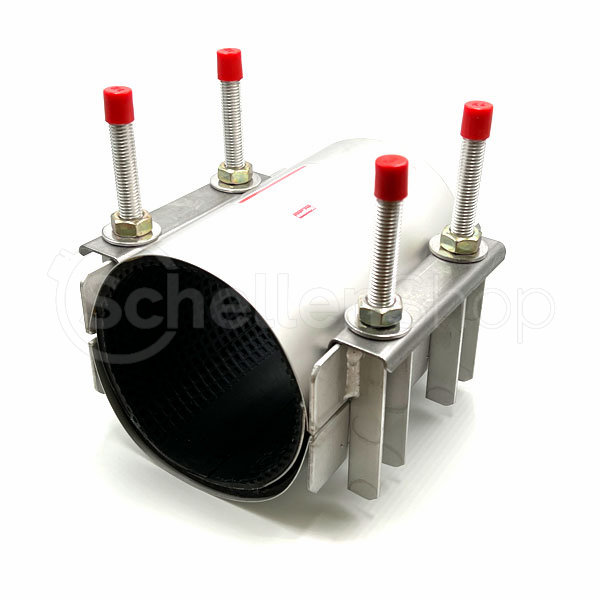

Reparaturschelle Typ HS-2, zweiteilig, Edelstahl V2A – Ø 112-134 mm / Baulänge 200 / EPDM
Zweiteilige Reparaturschelle Typ HS-2 aus Edelstahl Die Edelstahl-Reparaturschelle Typ HS-2 ist eine zuverlässige Lösung für dauerhafte Reparaturen an beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für den Einsatz mit Wasser, Gas sowie petrochemischen Medien. Typische Anwendungsfälle Die Schelle ermöglicht die Reparatur folgender Schäden: Längsrisse Rohrbrüche Schäden nach Hot-Tap-Anwendungen Versetzte Rohrverbindungen Lochfraß Kompatibel mit Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC, GRP, PE Technische Daten Nennweiten: DN 80 bis DN 800 Längen: 200 / 250 / 300 / 400 / 500 / 600 mm Arbeitsdruck (Wasser): DN 80–150: bis 16 bar DN 175–500: bis 10 bar Höhere Druckanforderungen auf Anfrage möglich Temperaturbeständigkeit: EPDM: max. 60°C NBR: max. 70°C Materialausstattung Edelstahl AISI 304 oder AISI 316L, entgratet und passiviert Doppelte Bandkonstruktion (zwei Sektionen) Arbeitsbereich je nach Durchmesser: ca. 20–22 mm Nahtlose Gummiauskleidung mit Waffelstruktur Gummitypen: EPDM, EPDM HT, NBR, VITON Brückenplatten vulkanisiert, U-förmige Anhebestäbe Zinkplattierte Edelstahlschrauben und -muttern Keine losen Teile – einfache Installation mit Standardwerkzeug Montage in der Regel ohne Druckablass möglich Verpackt in stabilen Doppelrippenkartons oder seefesten Exportkisten Besondere Merkmale Auch mit Haltegriff für vereinfachte Montage erhältlich Gummidichtungen zertifiziert nach europäischen Normen (z.B. ACS, WRAS) Spezielle Klebebandfixierung mit Glasfaserverstärkung für hohe Lagerbeständigkeit
Fernco Drainagekupplung DC/PC Typ 1 – 30-35
Fernco Drainagekupplung DC/PC Typ 1 | EPDM & Edelstahl V2A Ihre zuverlässige Lösung für drucklose Rohrleitungssysteme: Die Fernco Drainagekupplung DC/PC Typ 1 ist speziell für den Einsatz in Drainagesystemen konzipiert, bei denen keine Scherlasten abgefangen werden müssen. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dieser Manschette das perfekte Bauteil für Neubau, Reparatur und Instandhaltung im Bauwesen. Vielseitige Einsatzmöglichkeiten Egal, ob Sie im Gartenbau tätig sind oder industrielle Entwässerungssysteme warten – diese Kupplung ist zur Verbindung von Drainagerohren aus den verschiedensten Werkstoffen (bis 275 mm Außendurchmesser) geeignet. Typische Anwendungsgebiete sind: Effiziente Reparaturen: Schnelles Auswechseln kurzer, defekter Rohrabschnitte in bestehenden Leitungen. Sichere Adapterfunktion: Problemloser Übergang zwischen Rohren aus unterschiedlichen Materialien, aber mit ähnlichen Außendurchmessern. Einfache Rohrverbindung: Dauerhaftes Verbinden von muffenlosen Rohren. ⚠️ Wichtiger Montagehinweis: Bitte beachten Sie, dass diese Manschette nicht aufgeklappt werden kann! Sie ist als geschlossener Ring konstruiert und muss zwingend auf die Rohrenden aufgeschoben werden. Ein nachträgliches Darumlegen um ein bereits fest verbautes, durchgehendes Rohr ist nicht möglich. Material & Technische Leistungsdaten Die Dichtung besteht aus hochwertigem, witterungsbeständigem EPDM, während alle metallischen Spannelemente aus rostfreiem V2A Edelstahl (1.4301) gefertigt sind. Diese Materialkombination sichert eine lange Lebensdauer auch im Erdreich. Bei der Verwendung in Verbindung mit einem Steinzeugrohr erfüllt die Dichtung zudem die hohen Anforderungen der DIN EN 295-4. Die Kupplung ist für einen Druckbereich von bis zu 0,6 bar ausgelegt und überbrückt mühelos eine Außendurchmesserdifferenz der beiden Rohre von maximal 10 mm. Erhältliche Abmessungen und Technische Daten Wählen Sie das exakt passende Modell für Ihren Rohraußendurchmesser aus unserer Übersicht: Modell / Typ Spannbereich (mm) Breite (mm) Anzugsdrehmoment (Nm) Max. Druck (bar) PC 3530 - 358060,6 PC 4338 - 438060,6 DC 5040 - 508060,6 PC 5648 - 568060,6 DC 6550 - 659060,6 PC 6860 - 688060,6 PC 7668 - 768060,6 PC 8576 - 858060,6 DC 9580 - 9510060,6 PC 10092 - 1008060,6 DC 115100 - 11510060,6 DC 125110 - 12510060,6 DC 135120 - 13512060,6 DC 150135 - 15012060,6 DC 165150 - 16512060,6 DC 175160 - 17512060,6 DC 185170 - 18512060,6 DC 195180 - 19512060,6 DC 215200 - 21515060,6 DC 225210 - 22515060,6 DC 250235 - 25015060,6 DC 265250 - 265150130,6 DC 275260 - 275150130,6 Ihre Vorteile auf einen Blick Flexibel: Überbrückt bis zu 10 mm Differenz im Außendurchmesser. Robust: Langlebige Konstruktion aus EPDM und V2A-Edelstahl. Dicht: Sicherer Einsatz für Drücke bis 0,6 bar. Normgerecht: Erfüllt DIN EN 295-4 (bei Steinzeugrohren).
Canadamanschette SC - Übergangskupplung Typ 2B – SC 115 (100-115 mm) - Baulänge = 120 mm
Canadamanschette SC – Übergangskupplung Typ 2B | Mit Scherband Als Ihr Onlineshop-Spezialist für Befestigung und Verbindung auf www.schellen-shop.de präsentieren wir Ihnen die hochbelastbare Canadamanschette SC (Übergangskupplung Typ 2B). Diese Manschettendichtung wurde speziell für Abwasserrohre aller Art entwickelt, um zwei Rohre einfach, sicher und extrem stabil miteinander zu verbinden. Sie ist die perfekte Lösung für erdverlegte und oberirdische Entwässerungssysteme – sowohl innerhalb als auch außerhalb von Gebäuden. Maximaler Halt durch integriertes Scherband Das Besondere an der SC-Ausführung (Shear Collar) ist das vollflächige Scherband. Es umschließt die Dichtung und bietet einen massiven, zusätzlichen Schutz gegen Scherbelastungen – beispielsweise durch Erdsetzungen oder Vibrationen. Das Scherband hält die Rohre dauerhaft exakt in der Flucht und verhindert ein Absacken der Verbindungsstelle. Trotz dieser enormen Stabilität bleibt die Kupplung flexibel genug, um eine Außendurchmesserdifferenz der beiden Rohre von maximal 10 mm zuverlässig zu überbrücken. ⚠️ Wichtiger Montagehinweis: Bitte beachten Sie bei der Planung, dass diese Manschette nicht aufgeklappt werden kann! Sie ist als geschlossener Ring konstruiert und muss zwingend auf die Rohrenden aufgeschoben werden. Sie kann somit nicht nachträglich um ein fest verbautes, durchgehendes Rohr herumgelegt werden. Materialien & Druckbeständigkeit für höchste Ansprüche Qualität, auf die Sie sich im Erdreich verlassen können: Die Hochleistungsdichtung besteht aus alterungs- und witterungsbeständigem EPDM (geprüft nach DIN EN 681-1). Alle metallischen Bauteile – vom Scherband bis hin zu den Spannschlössern – sind aus rostfreiem V2A Edelstahl (1.4301) gefertigt. Diese Kombination garantiert eine absolute Dichtigkeit in einem Druckbereich von bis zu 2,5 bar (25 m/WS). Erhältliche Abmessungen (Spannbereich in mm) Wählen Sie den passenden Rohraußendurchmesser für Ihr Projekt. Wir führen die Canadamanschette in folgenden Spannbereichen: 50-65 | 70-85 | 80-95 | 100-115 | 120-137 | 125-150 | 140-165 | 150-175 | 160-185 | 175-200 | 190-215 | 200-225 | 225-250 | 250-275 | 265-290 | 285-315 | 295-320 | 305-335 | 315-345 | 340-360 | 355-385 | 385-410 | 400-425 | 410-435 | 420-445 | 435-465 | 465-490 | 480-510 | 495-525 | 510-540 | 520-550 | 530-560 | 540-570 | 590-620 Ihre Vorteile auf einen Blick Scherfest: Integriertes Scherband (V2A) gegen Erdsetzungen und Scherbelastungen. Druckdicht: Ausgelegt für einen Druckbereich bis 2,5 bar (25 m/WS). Normgerecht: EPDM-Dichtung nach DIN EN 681-1. Flexibel: Überbrückt bis zu 10 mm Differenz im Außendurchmesser. Vielseitig: Für Abwassersysteme im Freien, in Gebäuden und im Erdreich.
Reparaturkupplungen und Reparaturschellen für beschädigte Rohre
Bei einer beschädigten Rohrleitung muss nicht zwangsläufig das komplette Rohr ersetzt werden. Eine passende Reparaturschelle oder Reparaturkupplung kann den betroffenen Bereich umschließen und je nach Produktausführung wieder abdichten.
Welche Lösung geeignet ist, hängt insbesondere von Rohrmaterial, Außendurchmesser, Schadensart, Schadenslänge, Betriebsdruck und Medium ab.
Rohr reparieren ohne Austausch der gesamten Leitung
Eine lokale Rohrreparatur kann sinnvoll sein, wenn der Schaden räumlich begrenzt ist und die übrige Rohrleitung weiterverwendet werden kann. Reparaturkupplungen und Reparaturschellen werden dazu über beziehungsweise um den beschädigten Rohrbereich montiert.
Vor der Auswahl sollte die Schadensstelle freigelegt, gereinigt und genau vermessen werden. Anschließend können Spannbereich und Baulänge der Reparaturlösung passend bestimmt werden.
Reparaturkupplung oder Reparaturschelle – was ist der Unterschied?
Beide Systeme dienen der Instandsetzung beschädigter Rohrleitungen, unterscheiden sich jedoch je nach Bauform und Montageprinzip.
Reparaturkupplung
Eine Reparaturkupplung wird um den beschädigten Rohrbereich gelegt und verbindet beziehungsweise überdeckt diesen. Aufklappbare Ausführungen ermöglichen dabei eine Montage, ohne die komplette Rohrleitung demontieren zu müssen.
Reparaturschelle
Eine Reparaturschelle umschließt den beschädigten Bereich mit einer breiten Dichtfläche. Je nach Ausführung eignet sie sich beispielsweise für Rohrbrüche, Längsrisse oder Lochfraß.
Wasserleitung reparieren
Bei einer beschädigten Wasserleitung können Reparaturschellen oder Reparaturkupplungen eine schnelle Instandsetzung ermöglichen. Entscheidend ist, dass die gewählte Ausführung für Rohrwerkstoff, Durchmesser, Medium und Betriebsdruck geeignet ist.
Vor der Montage sollte die Wasserleitung drucklos geschaltet und die Schadensstelle entsprechend den technischen Vorgaben vorbereitet werden.
Reparaturschellen für PE- und PVC-Rohre
Für beschädigte Kunststoffrohre wie PE- oder PVC-Rohre stehen je nach Anwendung geeignete Reparaturlösungen zur Verfügung. Dabei ist besonders wichtig, dass die Schelle beziehungsweise Kupplung ausdrücklich für den jeweiligen Rohrwerkstoff vorgesehen ist.
Bei Kunststoffrohren sind zusätzlich Rohrsteifigkeit, Außendurchmesser und Wandaufbau zu berücksichtigen. Nicht jede Reparaturschelle ist automatisch für jedes Kunststoffrohr geeignet.
Reparatur von Stahl- und Gussrohren
Reparaturschellen werden häufig auch zur Instandsetzung von Stahl-, Guss- und anderen Metallrohren eingesetzt. Typische Anwendungen finden sich in Wasserleitungen, industriellen Rohrsystemen und Versorgungsleitungen.
Auch bei verzinkten Rohrleitungen muss geprüft werden, ob die konkrete Reparaturlösung hinsichtlich Durchmesser, Druck und Werkstoff zur Anwendung passt.
Welche Rohrschäden lassen sich mit Reparaturschellen beheben?
Je nach Bauform und technischer Auslegung können Reparaturschellen für unterschiedliche lokale Schäden eingesetzt werden, beispielsweise:
- Längsrisse
- Rohrbrüche
- Lochfraß
- kleinere lokale Undichtigkeiten
- beschädigte Rohrabschnitte
- bestimmte versetzte oder problematische Verbindungsbereiche
Ob eine Reparaturschelle für einen konkreten Schaden geeignet ist, hängt immer von Schadensgröße, Rohrzustand und technischen Produktdaten ab.
Einteilige oder zweiteilige Reparaturschelle?
Reparaturschellen sind je nach Produkt als einteilige oder mehrteilige Konstruktionen erhältlich.
Einteilige Reparaturschelle
Einteilige Ausführungen eignen sich für Anwendungen, bei denen die Schelle entsprechend um das Rohr montiert werden kann und der Spannbereich zur vorhandenen Rohrdimension passt.
Zweiteilige Reparaturschelle
Zweiteilige Ausführungen können insbesondere bei größeren Durchmessern oder Montagesituationen sinnvoll sein, bei denen das Rohr vollständig umschlossen werden soll.
Außendurchmesser und Baulänge richtig bestimmen
Für die Auswahl einer passenden Reparaturschelle ist der tatsächliche Rohr-Außendurchmesser entscheidend. Zusätzlich muss die Baulänge der Reparaturlösung den beschädigten Bereich ausreichend überdecken.
Vor der Bestellung sollten Sie insbesondere folgende Punkte prüfen:
- Rohrmaterial: beispielsweise Stahl, Guss, PE oder PVC.
- Außendurchmesser: Rohr exakt messen.
- Schadenslänge: beschädigten Bereich vollständig erfassen.
- Baulänge: Reparaturschelle ausreichend groß auswählen.
- Dichtungswerkstoff: passend zu Medium und Temperatur.
- Betriebsdruck: zulässigen Druckbereich beachten.
EPDM oder NBR – Dichtung auswählen
Reparaturkupplungen und Reparaturschellen sind je nach Produkt mit unterschiedlichen Dichtungswerkstoffen erhältlich, beispielsweise EPDM oder NBR.
Welcher Dichtungswerkstoff geeignet ist, hängt von Medium, Temperatur, Druck und weiteren Betriebsbedingungen ab. Die konkrete Medienbeständigkeit sollte immer anhand der Herstellerangaben geprüft werden.
Reparaturkupplungen und Reparaturschellen aus Edelstahl
Viele Reparaturlösungen werden aus Edelstahl gefertigt. Edelstahlgehäuse bieten eine robuste Konstruktion und eignen sich je nach Werkstoffqualität für zahlreiche industrielle und technische Anwendungen.
Die konkrete Edelstahlqualität sowie deren Eignung für die jeweilige Umgebung sollten anhand der Produktdaten geprüft werden.
Reparaturkupplung oder normale Rohrkupplung?
Eine Reparaturkupplung ist speziell für die Instandsetzung eines beschädigten Rohrbereichs ausgelegt. Eine reguläre Rohrkupplung dient dagegen primär dazu, zwei intakte Rohrenden miteinander zu verbinden.
Für reguläre Rohrverbindungen finden Sie passende Systeme unter nicht-zugfeste Rohrkupplungen und zugfeste Rohrkupplungen.
Reparaturkupplungen für Industrie und Versorgung
Reparaturkupplungen und Reparaturschellen werden in zahlreichen Bereichen eingesetzt, beispielsweise im:
- Rohrleitungs- und Anlagenbau
- Wasser- und Abwasserversorgung
- SHK-Bereich
- industriellen Rohrleitungsbau
- kommunalen Versorgungsbereich
- Gebäudetechnik
- Landwirtschaft
- Schiffbau
- Wartungs- und Instandhaltungsbereich
Für maritime Anwendungen finden Sie weitere Lösungen unter Rohrkupplungen für den Schiffsbau.
Reparaturkupplungen & Reparaturschellen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Reparaturkupplungen und Reparaturschellen für beschädigte Rohre in unterschiedlichen Spannbereichen, Baulängen und Materialausführungen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrmaterial, Außendurchmesser, Schadenslänge, Dichtung oder Betriebsdruck unterstützen wir Sie gerne bei der Auswahl einer passenden Reparaturlösung.
FAQ zu Reparaturkupplungen und Reparaturschellen
Was ist eine Reparaturkupplung?
Eine Reparaturkupplung ist ein Rohrverbinder zur lokalen Instandsetzung beschädigter Rohrbereiche. Je nach Ausführung kann sie um das Rohr montiert werden, ohne die gesamte Leitung auszubauen.
Was ist eine Reparaturschelle?
Eine Reparaturschelle umschließt einen beschädigten Rohrbereich und kann je nach Ausführung Risse, Rohrbrüche, Lochfraß oder andere lokale Undichtigkeiten abdichten.
Kann man eine Wasserleitung mit einer Reparaturschelle reparieren?
Ja, sofern die Reparaturschelle für Rohrmaterial, Außendurchmesser, Medium und Betriebsdruck der Wasserleitung geeignet ist.
Welche Reparaturschelle brauche ich für ein Kunststoffrohr?
Die Reparaturschelle muss ausdrücklich für den jeweiligen Kunststoffrohrtyp, beispielsweise PE oder PVC, geeignet sein. Zusätzlich sind Außendurchmesser und Wandaufbau des Rohres zu berücksichtigen.
Wie bestimme ich die richtige Größe einer Reparaturschelle?
Entscheidend sind der tatsächliche Außendurchmesser des Rohres sowie die Länge des beschädigten Bereichs. Spannbereich und Baulänge der Schelle müssen dazu passen.
Was ist der Unterschied zwischen Reparaturkupplung und normaler Rohrkupplung?
Eine Reparaturkupplung dient zur Instandsetzung eines beschädigten Rohrabschnitts. Eine normale Rohrkupplung verbindet in erster Linie zwei intakte Rohrenden miteinander.
Welche Dichtung ist für eine Reparaturschelle geeignet?
Der geeignete Dichtungswerkstoff hängt von Medium, Temperatur und Druck ab. Die technischen Herstellerangaben der jeweiligen Reparaturschelle sind maßgeblich.
