CPC Everis LQ8 High-Flow Schnellkupplungen für Liquid Cooling
Die CPC Everis® LQ8-Serie wurde für leistungsstarke Flüssigkeitskühlsysteme mit besonders hohen Durchflussanforderungen entwickelt. Die 1/2"-Flow-Schnellkupplungen kombinieren eine robuste Metallkonstruktion mit Non-Spill-Ventiltechnik, geringem Druckverlust und einem hohen Durchflusskoeffizienten von etwa Cv 6,0.
Damit eignet sich die LQ8 insbesondere für Server-, Rechenzentrums-, AI-, GPU- und HPC-Kühlung sowie andere anspruchsvolle Thermal-Management-Systeme. Die Kupplungen und Stecker können innerhalb des spezifizierten Betriebsbereichs schnell getrennt werden und reduzieren dabei den Austritt des Kühlmediums auf ein sehr geringes Volumen.
Im Schellen-Shop finden Sie Everis LQ8 Kupplungen und Stecker mit 15,9 mm / 5/8" Schlauchanschluss sowie mit 3/4" SAE-12 und G 3/4" BSPP. Alle aktuell angebotenen Varianten besitzen integrierte Absperrventile und EPDM-Dichtungen.
LQ8D31012 - LQ8 CPC-Kupplung 3/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: G 3/4" (BSPP)
- Material: Messing verchromt
- Serie: LQ8
LQ8 CPC-Kupplung mit 3/4" G Außengewinde (BSPP) Die LQ8 CPC-Kupplung LQ8D31012 ist mit einem 3/4" G Außengewinde (BSPP) konzipiert. Die LQ8D31012 besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Sie können diese LQ8 CPC Kupplung mit allen Steckern der CPC LQ8-Serie kombinieren.

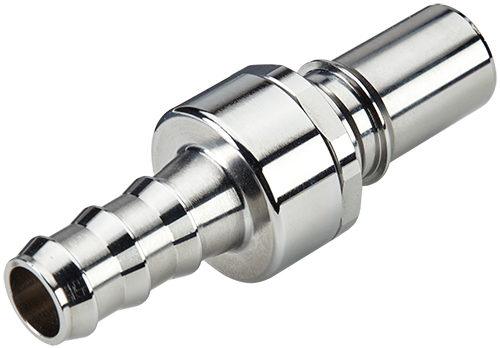

LQ8D22010L - LQ8 CPC-Stecker 15,9 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Messing verchromt
- Schlauchanschluss: 15,9 mm
- Serie: LQ8
LQ8 CPC-Stecker mit 15,9 mm Schlauchanschluss Der LQ8 CPC-Stecker LQ8D22010L ist mit einem Schlauchanschluss für 15,9 mm Innendurchmesser. Der LQ8D22010L besitzt ein Absperrventil. Das Material des LQ8 CPC-Steckverbinders ist Messing verchromt und der Dichtring ist aus EPDM. Sie können diesen LQ8 CPC-Stecker mit allen Kupplungen der CPC LQ8-Serie kombinieren.
LQ8D46012 - LQ8 CPC Steckverbinder 3/4" SAE-12 Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: 3/4" SAE-12
- Material: Messing verchromt
- Serie: LQ8
LQ8 CPC Steckverbinder mit 3/4" SAE-12 Außengewinde (BSPP) Der LQ8 CPC Steckverbinder LQ8D46012 hat ein 3/4" SAE-12 Außengewinde (BSPP). Der LQ8D46012 besitzt ein Absperrventil. Das Material des LQ8 CPC Steckverbinders ist Messing verchromt und der Dichtring ist aus EPDM. Sie können diesen Steckverbinder mit allen Kupplungen der CPC LQ8-Serie kombinieren.

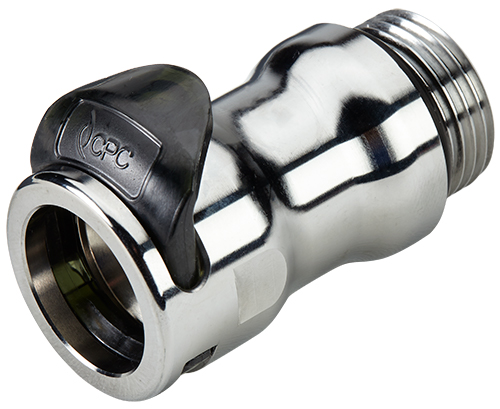

LQ8D30012 - LQ8 CPC-Kupplung 3/4" SAE-12 Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: 3/4" SAE-12
- Material: Messing verchromt
- Serie: LQ8
LQ8 CPC-Kupplung mit 3/4" SAE-12 Außengewinde Die LQ8 CPC-Kupplung LQ8D30012 ist mit einem 3/4" SAE-12 Außengewinde konzipiert. Die LQ8D30012 besitzt ein Absperrventil. Das Material der LQ8 CPC-Kupplung ist Messing verchromt und der Dichtring ist aus EPDM gefertigt. Sie können diese LQ8 CPC-Kupplung mit allen Steckern der CPC LQ8-Serie kombinieren.

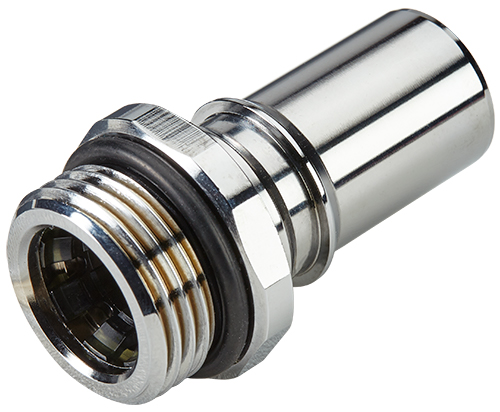

LQ8D47012 - LQ8 CPC-Stecker 3/4" G Außengewinde, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Außengewinde: G 3/4" (BSPP)
- Material: Messing verchromt
- Serie: LQ8
LQ8 CPC-Steckverbinder mit 3/4" G Außengewinde (BSPP) und einem Absperrventil Der LQ8 CPC-Steckverbinder LQ8D47012 ist mit einem 3/4" G Außengewinde (BSPP) versehen. Der LQ8D47012 besitzt ein Absperrventil. Das Material des CPC Steckverbinders ist Messing verchromt und der Dichtring ist aus EPDM. Sie können diesen Stecker mit allen Kupplungen der CPC-LQ8-Serie kombinieren.

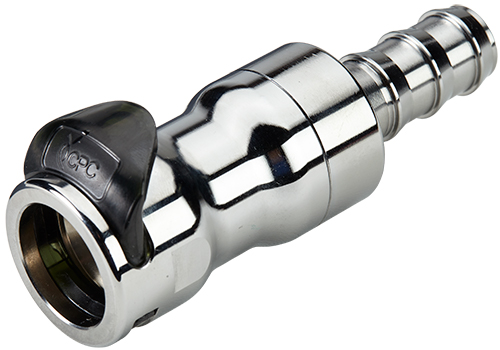

LQ8D17010L - LQ8 CPC-Kupplung 15,9 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
- Absperrung: mit
- Material: Messing verchromt
- Schlauchanschluss: 15,9 mm
- Serie: LQ8
LQ8 CPC-Kupplung 15,9 mm Schlauch Die LQ8 CPC-Kupplung LQ8D17010L ist mit einem Schlauchanschluss für 15,9 mm Innendurchmesser konzipiert. Die LQ8D17010L besitzt ein Absperrventil. Das Material der LQ8 CPC-Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Sie können diese Kupplung mit allen Steckern der CPC-LQ8-Serie kombinieren.
- High-Flow Liquid Cooling mit Cv 6,0
- Betriebsdruck, Temperatur & Werkstoffe
- Non-Spill & geringer Medienaustritt
- 15,9 mm / 5/8" Schlauchanschluss
- 3/4" SAE-12
- G 3/4" BSPP
- Mehrlippendichtungen & EPDM
- Für langfristig gekoppelte Kühlsysteme
- LQ6 oder LQ8?
- Häufige Fragen zur LQ8-Serie
High-Flow Liquid Cooling mit Cv 6,0
Die Everis LQ8 ist für Anwendungen ausgelegt, bei denen größere Kühlmittelmengen mit möglichst geringem Druckverlust transportiert werden müssen.
CPC gibt für die Serie einen Durchflusskoeffizienten von ungefähr Cv 6,0 beziehungsweise Kv 5,2 an.
Damit eignet sich die LQ8 besonders für leistungsfähige Kühlsysteme, bei denen kleinere Kupplungsserien einen unerwünscht hohen hydraulischen Widerstand erzeugen würden.
Ein geringer Druckverlust kann dazu beitragen:
- den erforderlichen Pumpendruck zu reduzieren
- einen höheren Volumenstrom zu ermöglichen
- die Effizienz des Kühlkreislaufs zu verbessern
- größere Wärmelasten zuverlässig abzuführen
Der tatsächlich erreichbare Volumenstrom wird jedoch vom gesamten Kühlsystem bestimmt – unter anderem durch Leitungen, Verteiler, Kühlplatten, Wärmetauscher, Ventile und Pumpen.
Betriebsdruck, Betriebstemperatur & Werkstoffe der LQ8-Serie
Die CPC Everis LQ8 wurde speziell für anspruchsvolle Flüssigkeitskühlsysteme entwickelt.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: -17 °C bis +115 °C / 0 °F bis 240 °F
Lager- und Transporttemperatur: -40 °C bis +115 °C / -40 °F bis 240 °F
Werkstoffe der Standardausführung:
- Hauptkomponenten: beschichtetes beziehungsweise verchromtes Messing
- Ventile: Polyphenylsulfon (PPSU)
- Daumenentriegelung: Polyphenylsulfon (PPSU)
- Ventilfedern: Edelstahl
- äußere Feder: Edelstahl
- Dichtungen: EPDM
- Schmierstoff: Krytox® PFPE
Die Serie ist laut Hersteller RoHS- und REACH-konform.
Bitte beachten: Druck, Temperatur, Kühlmedium, Konzentration und Einsatzumgebung beeinflussen die Leistungsfähigkeit einer Schnellkupplung. Die konkrete Eignung muss deshalb anhand des tatsächlichen Kühlsystems geprüft werden.
Non-Spill-Ventiltechnik für sensible Elektronik
Flüssigkeitsaustritt beim Trennen einer Kühlleitung ist insbesondere in der Nähe empfindlicher Server-, Computer- und Elektronikkomponenten problematisch. Die Everis LQ8 besitzt deshalb integrierte Non-Spill-Ventile auf beiden Seiten der Verbindung.
CPC spezifiziert für die LQ8:
- Medienaustritt bei 0 psi: ca. 0,02 ml pro Trennvorgang
- Medienaustritt bei 60 psi: ca. 0,07 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: ca. 0,60 ml
Damit wird der Kühlmittelverlust beim Trennen auf ein geringes Volumen begrenzt.
Die Bezeichnung Non-Spill beziehungsweise „tropffrei“ sollte dabei nicht als absolute Aussage verstanden werden, dass keinerlei messbares Medium austritt. Maßgeblich sind die technischen Herstellerwerte.
LQ8 mit 15,9 mm / 5/8" Locking Hose Barb
Für flexible Kühlleitungen bietet die Everis LQ8 eine arretierende Schlauchtülle für 15,9 mm beziehungsweise 5/8" Schlauchinnendurchmesser.
Im Schellen-Shop finden Sie:
- LQ8D17010L: Kupplung mit 15,9-mm-Schlauchanschluss
- LQ8D22010L: Stecker mit 15,9-mm-Schlauchanschluss
Beide Varianten verfügen über integrierte Absperrventile und EPDM-Dichtungen.
Die sogenannte Locking Hose Barb beziehungsweise arretierende Schlauchtülle wurde für eine zuverlässige Schlauchanbindung innerhalb leistungsfähiger Kühlsysteme entwickelt.
Bei der Größenauswahl ist wichtig: Die Angabe 15,9 mm beziehungsweise 5/8" bezieht sich auf den Innendurchmesser des passenden Schlauches.
LQ8 mit 3/4" SAE-12 Anschluss
Für den direkten Geräte-, Verteiler- oder Manifoldanschluss sind LQ8 Kupplungen und Stecker mit 3/4" SAE-12 erhältlich.
Im Schellen-Shop finden Sie beispielsweise:
- LQ8D30012: Kupplung mit 3/4" SAE-12
- LQ8D46012: Stecker mit 3/4" SAE-12
Wichtig: SAE und BSPP sind unterschiedliche Anschlusssysteme. Ein 3/4"-SAE-12-Anschluss darf deshalb nicht als G 3/4" BSPP bezeichnet werden.
Vor der Bestellung muss geprüft werden, welche Anschlussnorm am Kühlverteiler, Manifold oder Gerät vorhanden ist.
LQ8 mit G 3/4" BSPP
Alternativ stehen Kupplungen und Stecker mit G 3/4" BSPP-Außengewinde zur Verfügung.
Im aktuellen Sortiment finden Sie:
- LQ8D31012: Kupplung mit G 3/4" BSPP
- LQ8D47012: Stecker mit G 3/4" BSPP
BSPP ist ein zylindrisches Rohrgewinde. Die Abdichtung erfolgt deshalb nicht nach demselben Prinzip wie bei konischen Rohrgewinden.
Bei der Auswahl müssen Gewindenorm, Portgeometrie und vorgesehenes Dichtkonzept des Gegenanschlusses berücksichtigt werden.
Was bedeutet 1/2" Flow bei 5/8"-Schlauch und 3/4"-Gewinde?
Bei der Bezeichnung der Everis LQ8 treffen mehrere unterschiedliche Größenangaben aufeinander, die verschiedene technische Merkmale beschreiben:
- 1/2" Flow: bezeichnet die interne Kupplungs- beziehungsweise Flow-Plattform der LQ8-Serie
- 5/8" / 15,9 mm: bezeichnet den Schlauchinnendurchmesser bei der Schlauchtüllen-Ausführung
- 3/4" SAE beziehungsweise G 3/4" BSPP: bezeichnet die jeweilige Gewindeanschlussgröße
Diese Maße dürfen daher nicht miteinander gleichgesetzt werden.
Redundante Mehrlippendichtungen & EPDM
Die Everis LQ8 verwendet redundante Mehrlippendichtungen. Die mehrstufige Dichtgeometrie bietet zusätzlichen Schutz gegenüber Partikeln und Verunreinigungen, die eine einzelne Dichtfläche beeinträchtigen könnten.
Die Standardausführung verwendet EPDM-Dichtungen. CPC nennt diese insbesondere als passend für verbreitete Wasser-/Glykol-Kühlmittel.
Ob EPDM für das konkret verwendete Kühlmedium geeignet ist, muss dennoch anhand von Zusammensetzung, Konzentration, Temperatur und Betriebsdauer geprüft werden.
Für langfristig gekoppelte Liquid-Cooling-Systeme
Server- und Rechenzentrumskühlsysteme bleiben im Normalbetrieb häufig über lange Zeiträume verbunden. Die Schnellkupplung wird dann möglicherweise erst nach Monaten oder Jahren für Wartung oder Komponententausch geöffnet.
Die LQ8 wurde auch für solche langfristig gekoppelten Verbindungen entwickelt.
Das patentierte beziehungsweise geschützte Kupplungsdesign und die redundante Dichtungstechnik unterstützen eine zuverlässige Verbindung über längere Betriebszeiten und ermöglichen bei Bedarf ein schnelles Trennen des Kühlkreislaufs.
Einhandbedienung & sichere Verriegelung
Die ergonomische Entriegelung ermöglicht das Verbinden und Trennen der LQ8 mit einer Hand.
Dies erleichtert Service- und Wartungsarbeiten insbesondere in dicht bestückten Serverracks, Kühleinheiten oder Gerätegehäusen.
Beim vollständigen Verbinden sorgt die Verriegelung für eine definierte mechanische Verbindung zwischen Kupplung und Stecker.
Typische Anwendungen der CPC Everis LQ8-Serie
Die Kombination aus 1/2"-Flow-Plattform und Cv-Wert von etwa 6,0 macht die LQ8 besonders für Systeme mit erhöhtem Kühlmittelbedarf interessant.
Typische Anwendungen sind beispielsweise:
- AI- und GPU-Serverkühlung
- High-Performance Computing
- Supercomputer
- Rechenzentren
- Direct-to-Chip Cooling
- Rack- und Serverkühlung
- CDU- und Manifold-Systeme
- Cold Plates und Kühlplatten
- industrielle Elektronikkühlung
- Thermal Management
- Leistungselektronik
- OEM-Flüssigkeitskühlsysteme
Die konkrete Auslegung muss immer anhand von Kühlmedium, Druck, Temperatur, Durchfluss und Anschlusskonfiguration erfolgen.
LQ6 oder LQ8 – welche Everis-Serie passt?
LQ6 und LQ8 wurden beide für professionelle Flüssigkeitskühlung entwickelt, unterscheiden sich jedoch deutlich hinsichtlich Flow-Größe und Durchflusskapazität.
LQ6 besitzt eine 3/8"-Flow-Schnittstelle und eignet sich für 9,5 bis 12,7 mm Schlauchinnendurchmesser. Die Serie bietet einen Durchflusskoeffizienten von ungefähr Cv 2,2.
LQ8 besitzt eine größere 1/2"-Flow-Schnittstelle. Die aktuelle Schlauchausführung verwendet 15,9 mm / 5/8" Schlauchinnendurchmesser und erreicht einen Cv-Wert von ungefähr 6,0.
LQ8 ist deshalb besonders interessant, wenn gegenüber LQ6 deutlich höhere Volumenströme benötigt werden.
Weitere CPC Schnellkupplungen für Liquid Cooling
- CPC Everis LQ2-Serie
- CPC Everis LQ4-Serie
- CPC Everis LQ6-Serie
- CPC BLQ2-Serie
- CPC NS6-Serie
- Schnellkupplungen für Wasserkühlung
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Viele CPC Everis LQ8 Kupplungen und Stecker können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu 15,9-mm-Schlauchanschluss, SAE-12, BSPP, Kühlmedium oder Systemauslegung unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC Everis LQ8-Serie
Was ist die CPC Everis LQ8-Serie?
Die Everis LQ8 ist eine CPC Non-Spill Schnellkupplungsserie mit 1/2"-Flow-Schnittstelle, die für leistungsfähige Flüssigkeitskühlung von Elektronik entwickelt wurde.
Wie hoch ist der Betriebsdruck der LQ8?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die LQ8 ist im Betrieb für -17 °C bis +115 °C beziehungsweise 0 °F bis 240 °F spezifiziert. Die Lager- und Transporttemperatur reicht dagegen von -40 °C bis +115 °C.
Welche Schlauchgröße verwendet die LQ8?
Die Schlauchtüllen-Ausführung der LQ8 ist für 15,9 mm beziehungsweise 5/8" Schlauchinnendurchmesser ausgelegt.
Welchen Cv-Wert besitzt die LQ8?
CPC gibt einen Durchflusskoeffizienten von ungefähr Cv 6,0 beziehungsweise Kv 5,2 an.
Wie viel Kühlmittel tritt beim Trennen aus?
CPC spezifiziert ungefähr 0,02 ml Medienaustritt bei drucklosem Trennen und ungefähr 0,07 ml bei 60 psi.
Wie hoch ist der Lufteinschluss beim Verbinden?
Der Lufteinschluss beträgt laut CPC ungefähr 0,60 ml pro Verbindungsvorgang.
Welche Anschlüsse gibt es bei LQ8?
Das aktuelle Sortiment umfasst 15,9 mm / 5/8" Locking Hose Barb, 3/4" SAE-12 sowie G 3/4" BSPP.
Ist 3/4" SAE dasselbe wie G 3/4" BSPP?
Nein. SAE und BSPP sind unterschiedliche Anschluss- und Gewindestandards. Die passende Ausführung muss anhand des vorhandenen Ports ausgewählt werden.
Was bedeutet 1/2" Flow?
1/2" Flow bezeichnet die interne Kupplungsplattform der LQ8-Serie. Die Anschlussgröße kann davon abweichen – beispielsweise 5/8" Schlauch oder 3/4" Gewinde.
Welche Dichtung verwendet die LQ8?
Die Standardausführung verwendet EPDM-Dichtungen, die insbesondere für viele Wasser-/Glykol-Kühlmittel geeignet sind. Die konkrete Medienverträglichkeit muss für das verwendete Kühlmittel geprüft werden.
Was ist der Unterschied zwischen LQ6 und LQ8?
LQ6 besitzt eine 3/8"-Flow-Schnittstelle und einen Cv-Wert von ungefähr 2,2. LQ8 verwendet eine größere 1/2"-Flow-Schnittstelle und erreicht ungefähr Cv 6,0. LQ8 eignet sich damit insbesondere für höhere Durchflussanforderungen.
