KFZ Schellen, Verbinder & Befestigungen fürs Auto
Für Reparatur, Wartung und Umbau am Fahrzeug werden unterschiedliche KFZ Schellen, Verbinder und Befestigungselemente benötigt. Je nach Anwendung kommen Schlauchschellen, Steck- und Schlauchverbinder, Auspuffschellen, V-Band-Schellen oder Befestigungsschellen für Kabel und Leitungen zum Einsatz.
Im Schellen-Shop finden Sie technische Verbindungslösungen für Kühlsystem, Ladeluft, Turbolader, Abgasanlage, Kraftstoff- und Ölleitungen sowie zur Befestigung von Schläuchen, Rohren und Kabeln am Fahrzeug. Viele Komponenten werden nicht nach Fahrzeugmodell, sondern anhand von Durchmesser, Spannbereich, Anschlussart, Werkstoff und Einsatzbedingungen ausgewählt.
GES gerade Einschraubstutzen
NORMAPLAST® gerader Einschraubstutzen | Gewindetülle aus Kunststoff Der gerade Einschraubstutzen von NORMAPLAST® ist eine Schlauch- und Rohrverbindung aus Kunststoff, die medienführende Leitungen sicher, zuverlässig und kostengünstig miteinander verbindet. Der gerade Einschraubstutzen von NORMAPLAST® findet Anwendung im Automobilbau sowie in fast allen Industriebereichen. Diese Verbindungsteile sind gekennzeichnet durch ein Gewinde auf der einen Seite, sowie einen Schlauch-Anschlussstutzen auf der anderen Seite. Der Tannenbaum des Einschraubstutzens gewährleistet einen sicheren Sitz des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein.
Lochbandklemmen-Kit "Pair Bag" PG 159 für Reparatur einer Antriebswelle | OETIKER®
Lochbandklemmen-Kit "Pair Bag" PG 159 für Reparatur einer Antriebswelle von OETIKER® Mit dem OETIKER® Lochbandklemmen-Kit Pair Bag 159 erhalten Sie ein Klemmen-Kit aus zwei Grössen der Lochbandklemmen PG159 für Achsmanschette / Faltenbalg in einem Beutel enthält. Dieses Schellen-Set ist ein Muss für jede Kfz-Werkstatt bei der Reparatur von Antriebswellen. Ein Beutel reicht aus, um eine Antriebswelle, mit großem und kleinem Ende, zu reparieren. Beide Lochbandklemmen sind bereits gerundet, wodurch Sie Zeit in der Werkstatt sparen. Da die Haken innen liegen, müssen die Bandenden nicht abgetrennt werden. Zudem erzeugt die Überbrückung unter dem Ohr eine noch höhere Dichtungsleistung.
GS gerade Schlauchverbindungsstutzen
Gerader Schlauchverbinder aus Kunststoff | NORMAPLAST® GS Beim NORMAPLAST® geraden Schlauchverbinder handelt es sich um Schlauch- und Rohrverbindungsteile aus Kunststoff. Standardmaterial ist naturfarbenes POM (Acetalcopolymerisat), die medienführende Leitungen sicher, zuverlässig und preiswert miteinander verbinden. Der gerade Schlauchverbinder und Schlauchverbindungsstutzen sind somit die idealen Verbinder für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Die Rippung der Schlauchverbinder und Schlauchverbinderstutzen gewährleistet einen sicheren Sitz des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Schlauchverbinder finden Anwendung im Automobilbau sowie in fast allen Industriebereichen.
RSGU 2. Rohrschelle mit Gummi, Bandbreite 20 mm, DIN 3016 Form F1
Rohrschelle mit Gummi in Bandbreite 20 mm Die Rohrschelle mit Gummi in Bandbreite 20 mm RSGU Form F1 nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage. Die Rohrschelle mit Gummi in Bandbreite 20 mm ist zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 20 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der wählbare Durchmesserbereich der Rohrschelle mit Gummi in Bandbreite 20 mm liegt zwischen 10 mm und 187 mm.
RSGU 1. Form D1 mit Gummi, Bandbreite 25 mm
RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.
Schlauchschelle SGS TORRO, Bandbreite 9 mm
Schlauchschelle nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle nach DIN 3017 ist bis 210 mm in verschiedenen Abstufungen frei wählbar.
Schlauchschelle SGS TORRO, Bandbreite 12 mm
NORMA Schlauchschelle TORRO | 12mm Schneckengewindeschelle | DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art und Einsatzgebiete. Die Schlauchschelle nach DIN 3017 Teil 1 Form A ist in Abstufungen bis zu einem Spannbereich von 410 mm wählbar.
TS T-Schlauchverbindungsstutzen
TS Schlauchverbinder T-Stück | 3-Wege-Verbinder aus Kunststoff Bei NORMAPLAST® Schlauchverbindern handelt es sich um Schlauch- und Rohrverbindungsteile aus Kunststoff. Das Standardmaterial ist naturfarbenes POM (Acetalcopolymerisat), die medienführende Leitungen sicher, zuverlässig und preiswert miteinander verbinden. Das Schlauchverbinder T-Stück ist somit der ideale Verbinder für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Die Rippung des Schlauchverbinder T-Stück gewährleistet einen sicheren Sitz des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Das Schlauchverbinder T-Stück findet Anwendung im Automobilbau sowie in fast allen Industriebereichen.
RSGU 1. Form D1 mit Gummi, Bandbreite 12 mm
Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
Federbandschelle FBS Bandbreite 12 mm / 8,4 mm
Federbandschelle FBS nach DIN 3021 (A) – Bandbreite 8,4 mm und 12 mm Die Federbandschelle FBS nach DIN 3021 (A) ist ein selbstspannendes Befestigungselement zur dauerhaften Sicherung von Schlauch-Stutzen-Verbindungen. Durch ihre federnde Konstruktion passt sich die Schelle an Veränderungen des Schlauchdurchmessers an, wie sie beispielsweise durch Temperaturwechsel, Druckschwankungen oder Setzverhalten des Schlauchmaterials entstehen können. Die Federbandschelle ist in zwei Bandbreiten erhältlich: 8,4 mm für kleinere Schlauchdurchmesser und kompakte Einbausituationen sowie 12 mm für größere Schlauchverbindungen mit breiterer Auflagefläche. Damit eignet sie sich insbesondere für Anwendungen in Fahrzeug- und Motorentechnik, Maschinen- und Anlagenbau, Gerätebau sowie Kühl-, Heiz- und Fluidversorgungssystemen. Selbstspannende Schlauchschelle für wechselnde Temperaturen Ein wesentlicher Vorteil der Federbandschelle FBS liegt in ihrer selbstnachspannenden Wirkung. Anders als starre Schlauchschellen kann die Federbandschelle Durchmesserveränderungen innerhalb der Verbindung ausgleichen und dadurch eine weitgehend konstante Anpresskraft auf den Schlauch unterstützen. Dies ist besonders bei Anwendungen wichtig, in denen sich Schlauch, Anschlussstutzen und Schelle aufgrund unterschiedlicher Temperaturen ausdehnen oder zusammenziehen. Typische Beispiele sind Kühlwasser-, Heizungs-, Motor- und Fluidleitungen. Federbandschelle nach DIN 3021 (A) Die Schelle entspricht der Ausführung DIN 3021 (A). Die Standardausführung ist für Anwendungen geeignet, bei denen keine besonderen Bauraumbeschränkungen bestehen und eine selbstspannende Schlauchbefestigung benötigt wird. Durch die federnde Bandkonstruktion wird die Schlauchverbindung kontinuierlich beaufschlagt. Dadurch kann die Schelle Veränderungen im Verbindungssystem ausgleichen und eine dauerhaft zuverlässige Klemmung unterstützen. Bandbreite 8,4 mm für kleinere Schlauchdurchmesser Die Ausführungen mit 8,4 mm Bandbreite sind für kleinere Schlauchdurchmesser vorgesehen. Die schmalere Bauweise eignet sich besonders für kompakte Schlauch-Stutzen-Verbindungen und Anwendungen mit begrenztem verfügbarem Bauraum. Bei der Bandbreite von 8,4 mm besteht die Federbandschelle aus 51CrV4 Federstahl und verfügt über eine schwarze Beschichtung. Bandbreite 12 mm für größere Schlauchverbindungen Ab einem Nenndurchmesser von 13 mm stehen die Federbandschellen mit einer Bandbreite von 12 mm zur Verfügung. Die breitere Auflagefläche verteilt die Klemmwirkung über einen größeren Bereich des Schlauches und eignet sich damit für entsprechend größere Schlauch-Stutzen-Verbindungen. Die Ausführungen mit 12 mm Bandbreite bestehen aus C75S Federstahl. Verfügbare Größen und Klemmbereiche der Federbandschelle FBS Für die Auswahl der richtigen Federbandschelle ist der Außendurchmesser des montierten Schlauches maßgeblich. Die jeweilige Nenngröße und der zugehörige Klemmbereich sind nachfolgend aufgeführt: Nenngröße Klemmbereich / Außendurchmesser Bandbreite 9,0 mm8,8–9,6 mm8,4 mm 9,5 mm9,3–10,2 mm8,4 mm 10,5 mm10,2–11,3 mm8,4 mm 11,5 mm11,2–12,6 mm8,4 mm 12,5 mm12,2–13,9 mm8,4 mm 13 mm13,0–14,5 mm12 mm 14 mm14,0–15,8 mm12 mm 15 mm15,0–16,8 mm12 mm 16 mm16,0–17,5 mm12 mm 17 mm17,0–18,5 mm12 mm 18 mm18,0–19,0 mm12 mm 19 mm19,0–21,0 mm12 mm 20 mm20,0–21,6 mm12 mm 21 mm21,0–22,5 mm12 mm 22 mm22,0–24,5 mm12 mm 23 mm23,0–24,7 mm12 mm 24 mm24,0–26,0 mm12 mm 25 mm25,0–27,0 mm12 mm 26 mm26,0–28,0 mm12 mm 27 mm27,0–29,0 mm12 mm 28 mm28,0–30,5 mm12 mm 29 mm29,0–31,5 mm12 mm 30 mm30,0–32,5 mm12 mm 32 mm32,0–34,5 mm12 mm 34 mm34,0–36,4 mm12 mm 35 mm35,0–38,0 mm12 mm 36 mm36,0–39,0 mm12 mm 38 mm38,0–41,5 mm12 mm 40 mm40,0–42,5 mm12 mm 42 mm42,0–44,5 mm12 mm 44 mm44,0–46,5 mm12 mm 46 mm46,0–49,0 mm12 mm 47 mm47,0–50,0 mm12 mm 49 mm49,0–52,0 mm12 mm 50 mm50,0–53,0 mm12 mm 53 mm53,0–56,0 mm12 mm 55 mm55,0–58,0 mm12 mm 60 mm60,0–63,0 mm12 mm 65 mm65,0–68,0 mm12 mm 70 mm68,5–73,0 mm12 mm 75 mm73,5–78,0 mm12 mm 80 mm78,5–84,0 mm12 mm Die richtige Federbandschelle auswählen Entscheidend für die Auswahl ist nicht allein der Nenndurchmesser des Schlauches, sondern der tatsächliche Außendurchmesser im montierten Zustand. Dieser sollte innerhalb des angegebenen Klemmbereichs der jeweiligen Federbandschelle liegen. Gerade bei weichen oder dickwandigen Schläuchen kann sich der Außendurchmesser auf dem Anschlussstutzen gegenüber dem unmontierten Schlauch verändern. Daher empfiehlt es sich, den Durchmesser möglichst an der tatsächlichen Einbaustelle zu bestimmen. Technische Daten der Federbandschelle FBS Ausführung: Federbandschelle FBS Norm: DIN 3021 (A) Funktionsprinzip: selbstspannend / selbstnachspannend Bandbreiten: 8,4 mm und 12 mm Material bei 8,4 mm: 51CrV4 Oberfläche bei 8,4 mm: schwarz beschichtet Material bei 12 mm: C75S Nenngrößen: 9,0 bis 80 mm Klemmbereiche: ca. 8,8 bis 84,0 mm je nach Ausführung Typische Verbindung: Schlauch auf Anschlussstutzen Montage: mit geeignetem Montagewerkzeug für Federbandschellen Montage mit geeignetem Werkzeug Federbandschellen werden durch Zusammendrücken der beiden Betätigungslaschen geöffnet. Hierfür empfiehlt sich die Verwendung einer geeigneten Federbandschellenzange beziehungsweise eines speziell dafür vorgesehenen Montagewerkzeugs. Nach dem Positionieren über der Schlauch-Stutzen-Verbindung wird das Werkzeug gelöst. Die Federbandschelle zieht sich anschließend selbstständig zusammen und übt ihre Klemmkraft auf den Schlauch aus. Besonders bei schwer zugänglichen Einbausituationen kann ein geeignetes Montagewerkzeug die Installation und Demontage deutlich erleichtern. Typische Anwendungen der Federbandschelle Die Federbandschelle FBS nach DIN 3021 eignet sich insbesondere für Schlauchverbindungen, bei denen Temperaturwechsel oder andere betriebsbedingte Veränderungen auftreten. Typische Einsatzbereiche sind: Kühlwasserschläuche in Fahrzeugen und Maschinen Heizungs- und Kühlkreisläufe Motor- und Fahrzeugtechnik Maschinen- und Anlagenbau Geräte- und Apparatebau Pumpen- und Versorgungstechnik Fluidversorgungssysteme Land- und Arbeitsmaschinen Haushalts- und Gerätetechnik Reparatur und Instandhaltung Besonders geeignet für Fahrzeug- und Motorentechnik In Fahrzeugen und Verbrennungsmotoren sind Schlauchverbindungen häufig erheblichen Temperaturunterschieden ausgesetzt. Kühlmittelschläuche und andere Elastomerleitungen verändern dabei ihre Abmessungen während des Betriebs. Die selbstspannende Wirkung der Federbandschelle kann diese Veränderungen innerhalb ihres konstruktiven Arbeitsbereichs ausgleichen und macht sie daher zu einer häufig eingesetzten Lösung für Kühlwasser-, Heizungs- und weitere Schlauchverbindungen im Fahrzeugbereich. Federbandschellen und weitere Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Federbandschellen. Einen Überblick über weitere Schlauchbefestigungen und Schlauchschellen für unterschiedliche Schlauchdurchmesser und Anwendungen finden Sie ebenfalls in unserem Sortiment. Speziell für Anwendungen im Fahrzeugbereich finden Sie weitere passende Produkte unter Schlauchschellen für KFZ und Fahrzeugtechnik. Weitere Schellen, Verbinder und Befestigungslösungen für Fahrzeuge finden Sie außerdem in unserem Bereich Autoteile, KFZ-Ersatzteile, Schellen und Verbinder. Hinweis: Vor der Auswahl sollte der tatsächliche Außendurchmesser der montierten Schlauch-Stutzen-Verbindung geprüft werden. Die Schelle muss innerhalb ihres angegebenen Klemmbereichs eingesetzt werden. Zusätzlich sind Schlauchmaterial, Anschlussgeometrie, Betriebsdruck, Temperatur und Medium bei der Auslegung der gesamten Verbindung zu berücksichtigen.
NQ-S 90°-Steckverbindung NW 10, mit 8 mm Schlauchanschluss
NORMAQUICK S Steckverbinder NW 10 mit 8 mm Schlauchanschluss Die NORMAQUICK® S Steckverbindung NW 10 mit 8 mm Schlauchanschluss wurde aus robusten Kunststoff, bestehend aus Polyamid 6 und 12, mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt. NORMAQUICK® S Steckverbindung ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen und Ölleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck.

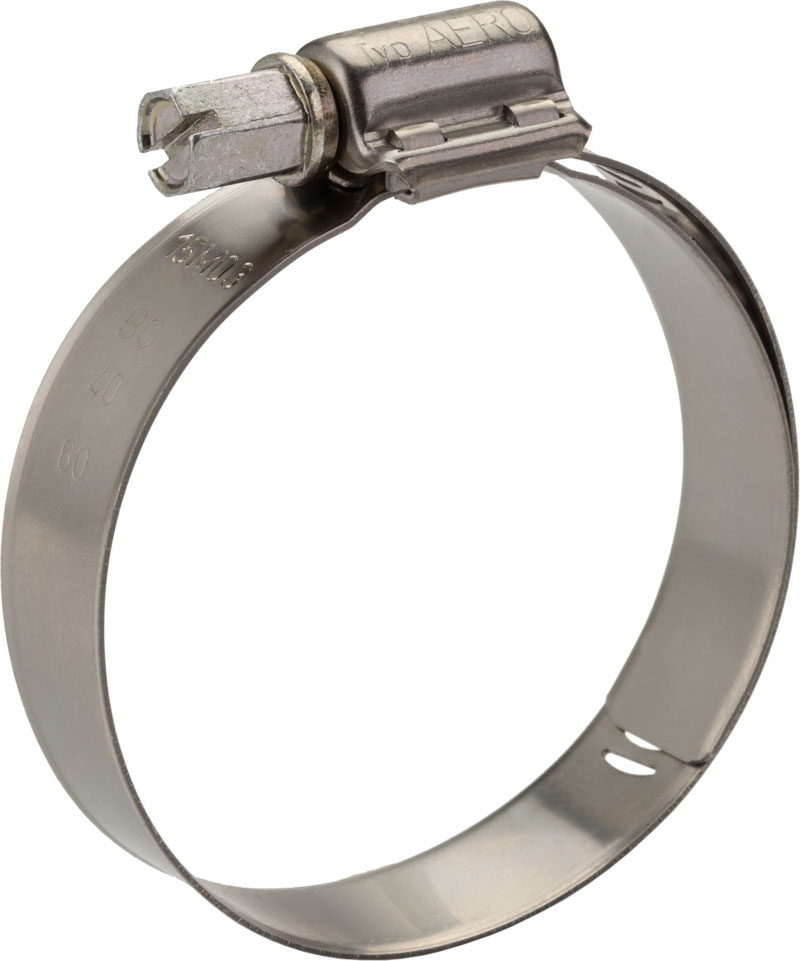

BREEZE Constant-Torque Standard (AERO HKFK) mit Tellerfeder, Bandbreite 14,3 mm
BREEZE Schlauchschelle Die BREEZE Constant Torque Standard (AERO HKFK) Schlauchschelle ist ein Durchbruch in der Verbindungstechnik. Durch den speziellen Tellerfedermechanismus kann sich die Schlauchschelle mit Konstantmoment automatisch im Durchmesser vergrößern oder verkleinern, je nach den Einflüssen durch Betriebs- oder Umgebungstemperaturen. Die einzigartige Bauweise vermeidet Undichtigkeiten durch Kaltfluss. Der Spannbereich kann durch verschiedene Größen von 12 mm bis maximal 90 mm gewählt werden. Vorteile auf einen Blick Hohe Dichtzuverlässigkeit über einen weiten Temperaturbereich Automatisches Nachspannen bei Temperaturveränderungen Hohe Leistungsfähigkeit Einlegering sorgt für konstanten Dichtdruck
Abgasrohrschelle ARS, Stahl verzinkt
Abgasrohrschelle ARS (Typ Volvo) | NORMA | Stahl verzinkt (W1) Die NORMA Abgasrohrschelle ARS (in der Praxis häufig auch als Typ Volvo bekannt) ist die erste Wahl für eine absolut sichere, dichte und zuverlässige Verbindung von ineinandergesteckten Rohren. Sie wurde gezielt für die enormen mechanischen und thermischen Anforderungen der Automobilindustrie entwickelt und bewährt sich exzellent bei der Montage von Auspuffrohren und Schalldämpfern – sowohl in der professionellen B2B-Kfz-Werkstatt als auch beim privaten B2C-Schrauberprojekt. Einteilige Konstruktion für perfekten Anpressdruck Das technische Highlight dieser Auspuffschelle ist ihre Konstruktion: Sie ist aus einem einzigen Stück gefertigt. Dieses Design garantiert eine durchgehend konstante Kontaktfläche zum Rohr und sorgt für einen absolut gleichmäßigen Anpressdruck auf dem gesamten Rohrumfang. Der entscheidende Vorteil für Ihre Abgasanlage: Selbst bei extremen Temperaturschwankungen gewährleistet die Schelle eine unerschütterliche Verbindung, ohne dass die Gefahr einer asymmetrischen Rohrdeformation besteht. Material W1: Widerstandsfähig und korrosionsgeschützt Die Schelle besteht aus massivem Stahl der Güteklasse W1 und ist zum Schutz vor den widrigen Bedingungen unter dem Fahrzeug vollständig verzinkt. Ihre hohe Langlebigkeit und Zuverlässigkeit gegen Straßenschmutz, Nässe und Streusalz stellt sie durch eine nachgewiesene Korrosionsbeständigkeit von 144 Stunden im genormten Salzsprühnebeltest unter Beweis. Verfügbare Spannbereiche (in mm) Um für jeden Rohrdurchmesser die exakt passende Lösung zu bieten, führen wir die Abgasrohrschelle ARS in folgenden Abmessungen: 24-27 | 30-33 | 33-36 | 36,5-39,5 | 39-42 | 42-45 | 43-46 | 44-47 | 44,5-48 | 45-49 | 47-50 | 48-51 | 51-54 | 52-55 | 55-58 | 61-64 | 67-71,5 | 106-114 Ihre Vorteile auf einen Blick Passgenauer Sitz: Ideal für die Verbindung ineinandergesteckter Auspuffrohre und -töpfe. Schonend & Sicher: Gleichmäßiger Anpressdruck verhindert Rohrdeformationen zuverlässig. Temperaturfest: Höchste Verbindungssicherheit auch bei starken thermischen Schwankungen. Hoher Korrosionsschutz: Verzinkter Stahl (W1) mit 144 h Beständigkeit im Salzsprühnebeltest.
stufenlose Ohrklemmen Bandbreite 7 mm (706R), V2A
Stufenlose OETIKER Ohrklemmen 706R – Edelstahl V2A, 7 mm Bandbreite Die stufenlosen OETIKER Ohrklemmen 706R mit 7 mm Bandbreite aus Edelstahl V2A (AISI 304) sind die ideale Lösung für zuverlässige, dauerhafte und korrosionsbeständige Schlauchverbindungen. Dank der stufenlosen Konstruktion ohne Überlappungen oder Stufen im inneren Umfang ermöglicht die Klemme eine gleichmäßige Rundumklemmung – für perfekte Dichtheit und optimalen Halt. Die Ohrklemmen 706R lassen sich einfach, schnell und platzsparend montieren. Aufgrund ihrer kompakten Bauweise und präzisen Spannbereiche sind sie ideal für Anwendungen mit geringem Bauraum geeignet – etwa in der Automobilindustrie, im Maschinenbau oder in Geräten mit feinen Leitungen. Vorteile & Features Stufenlose Konstruktion ohne Überlappung – gleichmäßige 360°-Rundumklemmung 7 mm Bandbreite für präzise, dichte Verbindungen Edelstahl V2A (AISI 304) – rostfrei & korrosionsbeständig Niedrige Bauhöhe – ideal bei engem Bauraum Optisch erkennbarer geschlossener Zustand Nicht wiederverwendbar – maximale Sicherheit bei Dauermontage Sicherer Halt bei Vibration, Druck- und Temperaturschwankungen Schnelle, einfache Montage mit Ohrklemmenzange Anwendungsbereiche Für dichte Schlauch- und Rohrverbindungen in: Automobilindustrie (Kühl-, Kraftstoff- & Luftleitungen) Maschinen- & Anlagenbau Kaffeeautomaten, Haushalts- & Industriegeräte Pneumatik-, Hydraulik- & Fluidtechnik Geräte mit feinen Leitungen und geringem Einbauraum Produktdetails Die stufenlosen OETIKER Ohrklemmen 706R aus Edelstahl V2A vermeiden Stufen oder Überlappungen am inneren Umfang und sorgen so für eine perfekte Rundumanpassung. Eine effektive Klemmung wird auch bei weichen oder sehr unnachgiebigen Teilen erreicht. Der geschlossene Zustand ist optisch erkennbar. Nicht wiederverwendbar.
stufenlose Ohrklemme Bandbreite 9 mm (906R), V2A
Stufenlose Ohrklemmen 906R von OETIKER mit einer Bandbreite von 9 mm Die stufenlose Ausführung der stufenlosen Ohrklemmen mit einer Bandbreite von 9 mm vermeidet Stufen oder Überlappungen am inneren Umfang der Klemme und ermöglicht somit eine Rundumanpassung der Klemme. Eine effektive Klemmung wird auch bei weichen oder extrem unnachgiebigen Teilen gewährleistet. Der geschlossene Zustand der Ohrklemme ist optisch erkennbar. Die stufenlose Ohrklemme ist nicht wiederverwendbar. Ohrklemmen sind schnell und einfach montiert und aufgrund ihrer niedrigen Bauhöhe und ihrer kleinen Spannbereiche für exakte Verbindungen auf engstem Raum geeignet. Sie werden häufig im Automobilbereich und im Maschinenbau sowie in vielen weiteren Bereichen eingesetzt.
Schlauchschelle ABA Nova SMS, Bandbreite 9 mm
Schlauchschelle ABA Nova SMS 9 mm Bandbreite Die Schlauchschelle ABA Nova SMS aus verzinktem Stahl (W1), Edelstahl V2A (W4) oder Edelstahl V4A (W5) ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova SMS ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie
Schlauchschelle ABA Original SMS, Bandbreite 12 mm
Schlauchschelle ABA Original SMS 12 Bandbreite ABA Original Schlauchschellen überzeugen durch ein hochfestes, einteiliges Pressgehäuse, abgerundete Bandkanten und eine glatte Bandinnenseite zum Schutz der Schläuche. ABA Original – die störungssichere Schlauchschelle mit hoher Spannkraft und hohem Bruchdrehmoment. Die Schlauchschelle ABA Original SMS mit 12 Bandbreite hat einen wählbaren Spannbereich von 15 mm bis 307 mm. Das Material der hochwertigen Schlauchschelle ist ebenfalls wählbar. Sie können verzinkten Stahl oder Edelstahl für die Schlauchschelle wählen.
Cobra Schellen Bandbreite 8 mm, Edelstahl V2A
Cobra Schelle aus Edelstahl Bei der Cobra Schelle handelt es sich um eine einteilige, schraublose Schlauchschelle der Serie NORMACLAMP®. Ihre geringe Bauhöhe ermöglicht eine Montage auch auf engstem Raum. Die Montage der Cobra Schelle aus Edelstahl ist einfach in der Handhabung und erfolgt am besten mit unserer Cobra Spannzange. Ein Öffnen der Cobra Schelle ist zerstörungsfrei mit Hilfe eines Schraubendrehers möglich. Die unterschiedliche Farbkennzeichnung entsprechend der Nenndurchmesser, gewährleistet eine sichere optische Unterscheidung der Schellen. Der Spannbereich der Cobra Schelle aus Edelstahl ist zwischen 12,5 mm und 32 mm.

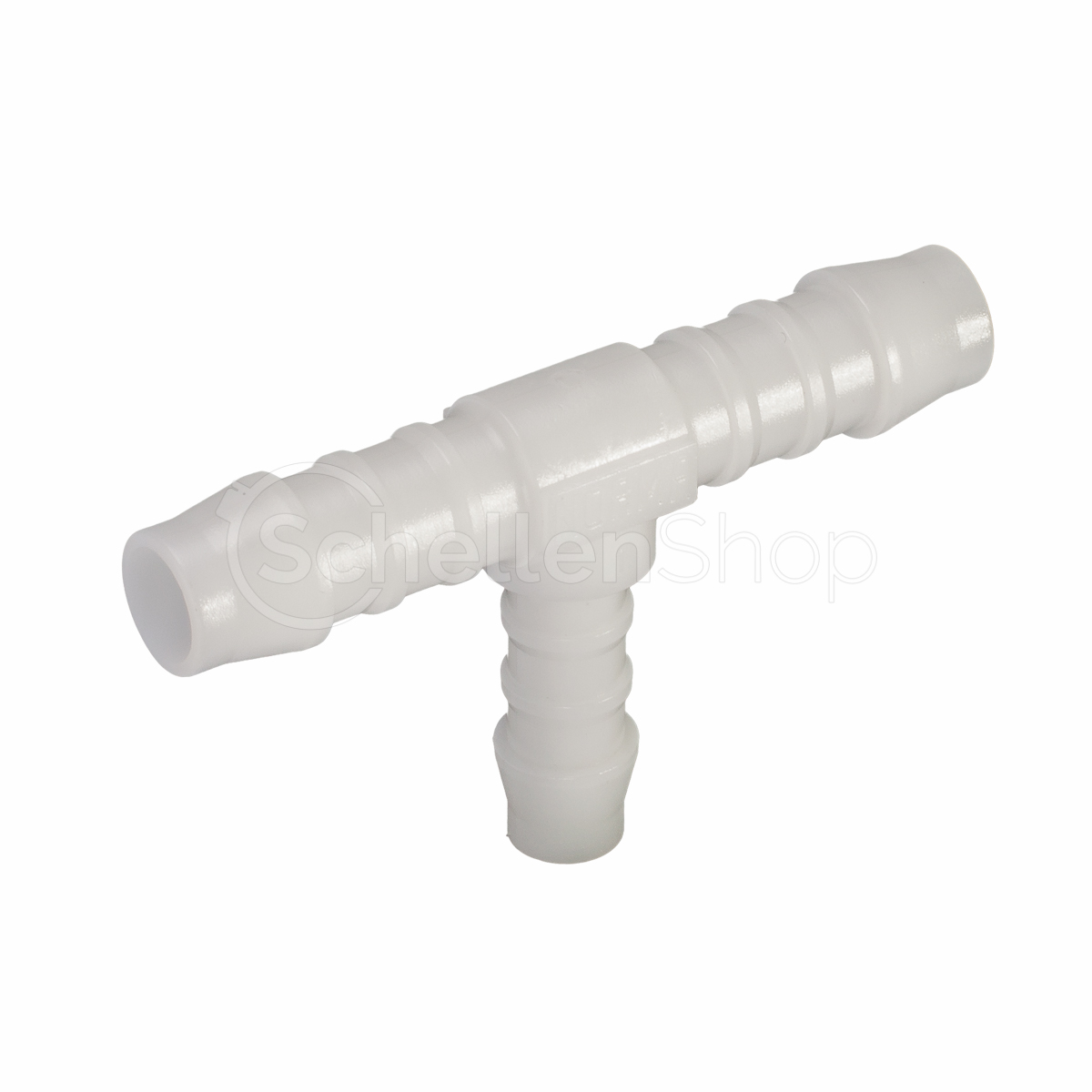

TRS T-Reduzierstutzen
T-Reduzierstutzen Schlauchverbinder Bei NORMAPLAST® T-Reduzierstutzen handelt es sich um Schlauch- und Rohrverbindungsteile aus Kunststoff, Standardmaterial ist naturfarbenes POM (Acetalcopolymerisat), die medienführende Leitungen sicher, zuverlässig und preiswert miteinander verbinden. Sie stellen somit die idealen Verbinder dar für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Die Rippung der Stutzen gewährleistet einen sicheren Sitz des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Schlauchverbinder finden Anwendung im Automobilbau sowie in fast allen Industriebereichen.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 25 mm | DIN 3017
Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.
Stufenlose Ohrklemmen Bandbreite 5 mm (505R), V2A
Stufenlose OETIKER Ohrklemmen 505R aus Edelstahl V2A – 5 mm Bandbreite für präzise und dichte Verbindungen Die stufenlosen OETIKER Ohrklemmen (Serie 505R) mit 5 mm Bandbreite bestehen aus hochwertigem Edelstahl V2A (AISI 304) und bieten eine zuverlässige, langlebige und korrosionsbeständige Verbindungslösung für Schläuche, Leitungen und flexible Komponenten. Dank ihrer stufenlosen Konstruktion ohne Überlappung oder Stufen im inneren Umfang sorgen die Ohrklemmen für eine gleichmäßige Rundumklemmung – ideal für Anwendungen, bei denen absolute Dichtheit und präziser Sitz entscheidend sind. Die OETIKER Ohrklemmen lassen sich schnell, sicher und platzsparend montieren und sind aufgrund ihrer geringen Bauhöhe perfekt für den Einsatz auf engem Raum geeignet. Produktmerkmale: Material: Edelstahl V2A (AISI 304) – rostfrei, korrosionsbeständig 5 mm Bandbreite für präzise Schlauchverbindungen Stufenlose Ausführung für perfekte Rundumanpassung Optische Kontrolle des geschlossenen Zustands möglich Nicht wiederverwendbar, für dauerhafte und sichere Verbindungen Einfache, schnelle Montage durch Klemmwerkzeug Ideal für weiche, elastische oder unnachgiebige Schläuche Vorteile: Gleichmäßige, 360°-dichte Verbindung ohne Spaltbildung Sichere Fixierung bei Vibration, Druck oder Temperaturschwankungen Langlebig und wartungsfrei Kompakte Bauweise für enge Einbauverhältnisse Anwendungsbereiche: Automobilindustrie (Kraftstoff-, Kühl- und Luftleitungen) Maschinen- und Anlagenbau Kaffeeautomaten, Haushalts- und Industriegeräte Pneumatik- und Hydraulikanwendungen Allgemeine Verbindungstechnik Mit den OETIKER 505R Ohrklemmen erhalten Sie eine professionelle Befestigungslösung mit höchster Präzision, Dichtheit und Haltbarkeit – entwickelt für anspruchsvolle Anwendungen in Industrie und Handwerk.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 18 mm | DIN 3017
NORMACLAMP® Gelenkbolzenschellenach DIN 3017 Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die NORMACLAMP® Gelenkbolzenschellenach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle findet ihren Einsatz im Maschinenbau, in der Landwirtschaft, im Automobilbau, im Sanitärbereich, im Gartenbau, im Haushalt oder beim Hobby. Empfohlenes Anzugsdrehmoment: 8 Nm Bruchdrehmoment (minimal): 15 Nm Bitte Beachten Sie: Die Spannbereiche 17-19, 19-21, 21-23 und 23-25 mm sind fertigungsbedingt in allen Werkstoffen nicht mechanisch eingehängt, sondern punktgeschweißt und mit Vollbolzen.
NORMA Constant-Torque Standard (HKF), schwere Ausführung, mit Tellerfeder, Bandbreite 15,8 mm
NORMA Constant-Torque® HKF | Schwere Ausführung | Neue BREEZE Version | 15,8 mm ℹ️ Wichtiger Hinweis: Die neue Version der BREEZE Constant-Torque HKF! Bei der NORMA Constant-Torque® Heavy Duty (HKF) handelt es sich um die offizielle und technologisch weiterentwickelte Nachfolgeversion der weltweit bewährten BREEZE Constant-Torque HKF. Sie erhalten das gleiche revolutionäre Konstruktionsprinzip, nun gefertigt nach den modernsten Industriestandards von NORMA. Meistern Sie extreme Temperaturschwankungen und anspruchsvolle Einsatzbedingungen mit absoluter Zuverlässigkeit. Diese Schelle stellt einen echten Durchbruch in der Verbindungstechnik dar. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dieser schweren Ausführung die ultimative Lösung für Hochleistungsanwendungen im professionellen B2B-Bereich (Nutzfahrzeuge, Maschinenbau, Baumaschinen) sowie für kompromisslose B2C-Projekte. Automatischer Temperaturausgleich durch Tellerfedern Normale Schlauchverbindungen können bei extremen Temperaturschwankungen durch den sogenannten Kaltfluss des Schlauchmaterials undicht werden. Die NORMA Constant-Torque® löst dieses Problem durch ihren cleveren Tellerfedermechanismus. Ausgestattet mit 10 kraftvollen Tellerfedern, vergrößert oder verkleinert die Schelle ihren Durchmesser bei Erwärmung oder Abkühlung völlig automatisch. Das bedeutet: Das Anzugsdrehmoment (Konstantmoment) bleibt jederzeit stabil, die Verbindung ist dauerhaft leckagefrei und ein zeitaufwendiges Nachziehen der Schelle entfällt komplett. Massive Konstruktion nach SAE-Norm (SLHD) Gefertigt nach der strengen SAE-Norm J1508 Typ "SLHD" (Heavy Duty), ist diese Schelle für maximale Belastungen ausgelegt. Das geschlitzte Schellenband mit einer robusten Bandbreite von 15,8 mm (ca. 16 mm) sorgt für eine breite, sichere und materialschonende Flächenpressung auf dem Schlauch. Die widerstandsfähige Sechskantschraube mit einer Schlüsselweite von 10 mm ermöglicht zudem eine hervorragende Kraftübertragung bei der Montage. Verfügbare Werkstoffe und Spannbereiche Um Ihnen für jede Umgebung den exakt passenden Korrosionsschutz zu bieten, ist die HKF-Schelle in zwei Materialgüten erhältlich: W2: Band und Gehäuse aus rostfreiem Stahl (1.4016), Verschlussteile verzinkt (der solide Standardschutz für unzählige Industrieanwendungen). W4: Komplett aus hochwertigem V2A-Edelstahl (1.4301) für höchste Beständigkeit (z. B. für Chemie, Marine oder den ungeschützten Außenbereich). Technische Daten im Überblick Produkttyp: Schlauchschelle mit Konstantmoment (Nachfolger der BREEZE Constant-Torque HKF) Norm: SAE J1508 Typ “SLHD” Bandbreite: 15,8 mm Schlüsselweite (SW): 10 mm Bandart: geschlitztes Schellenband Besonderheit: 10 Tellerfedern für automatischen Toleranzausgleich Verfügbare Spannbereiche (mm): 32-54 | 45-67 | 57-79 | 70-92 | 83-105 | 95-118 | 108-130 | 121-143 | 133-156 | 146-168

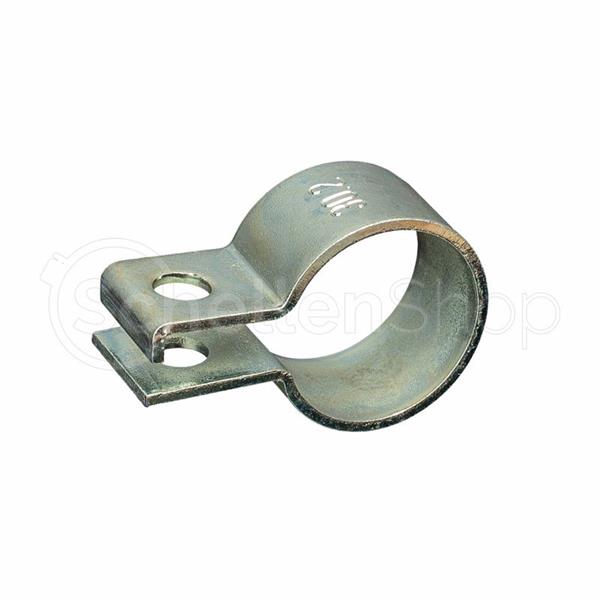

Abgasrohrschelle nach DIN 71555
Abgasrohrschelle nach DIN 71555 Die Abgasrohrschelle nach DIN 71555 ist eine Alternative zur ARS-Schelle. Sie verbinden ebenso sicher ineinander gesteckte Rohre. Die einfache Schellenkonstruktion ermöglicht zusätzlich die Anbringung einer Lasche, so dass diese auch als Befestigungsschelle eingesetzt werden kann. Der Durchmesser der Abgasrohrschelle nach DIN 71555 ist zwischen 30,2 mm und 124,5 mm wählbar. Lieferumfang: Rohrschelle ohne Schrauben und Muttern!
KFZ Schellen & Verbinder nach Anwendung auswählen
Welche Schelle oder welcher Verbinder benötigt wird, hängt vor allem vom jeweiligen Leitungssystem im Fahrzeug ab.
| Anwendung | Typische Produktgruppe |
|---|---|
| Kühlmittel- und Wasserschlauch | Schlauchschelle / Federbandschelle |
| Ladeluft- und Turboschlauch | Schwere Spann- oder Bolzenschelle je nach System |
| Auspuffrohr verbinden oder befestigen | Auspuffschelle / Rohrverbinder |
| Abgasflansch lösbar verbinden | V-Band-Schelle |
| Kraftstoff- oder Ölleitung verbinden | Mediengeeigneter Schlauch- oder Steckverbinder |
| Kabel, Leitung oder Schlauch am Fahrzeug fixieren | Befestigungsschelle |
Welche Schelle brauche ich fürs Auto?
Eine Schelle sollte nicht allein nach ihrem optischen Aufbau ausgewählt werden. Für die richtige Auswahl sind mehrere technische Kriterien wichtig:
- Außendurchmesser von Schlauch oder Rohr
- zulässiger Spannbereich
- Temperaturbereich
- Druck und mechanische Belastung
- verwendetes Medium
- Werkstoff und Korrosionsanforderung
- verfügbarer Einbauraum
Je nach Fahrzeugbereich können sich die Anforderungen deutlich unterscheiden. Eine Schelle für einen Kühlmittelschlauch muss beispielsweise andere Bedingungen erfüllen als eine Verbindung an der Abgasanlage.

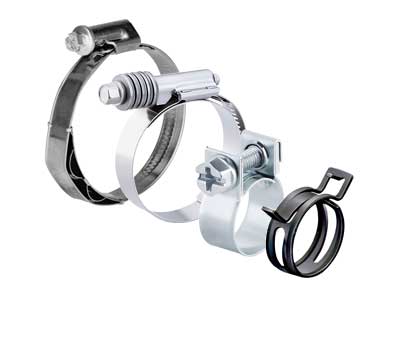

Schlauchschellen für Kühlwasser, Luft & weitere Leitungen
KFZ Schlauchschellen werden eingesetzt, um Schläuche auf Anschlussstutzen zu befestigen. Je nach Anwendung stehen unterschiedliche Bauformen zur Verfügung, beispielsweise Schneckengewindeschellen, Federbandschellen oder schwerere Spannschellen.
Eine gezielte Auswahl für Fahrzeuganwendungen finden Sie unter KFZ Schlauchschellen.
Ladeluft- & Turbolader-Verbindungen
Im Ladeluft- und Turboladerbereich wirken je nach System Druck, Temperatur, Vibrationen und Motorbewegungen auf die Verbindung. Deshalb müssen Schelle, Schlauch und Anschlussgeometrie aufeinander abgestimmt sein.
Je nach Anwendung kommen beispielsweise schwere Spannschellen oder Gelenkbolzenschellen infrage. Die zulässige Belastung ist anhand der jeweiligen Produktdaten und des Fahrzeugsystems zu prüfen.
Passende Lösungen finden Sie unter Lufteinlass & Ladeluft sowie unter Turbolader-Anbindung.

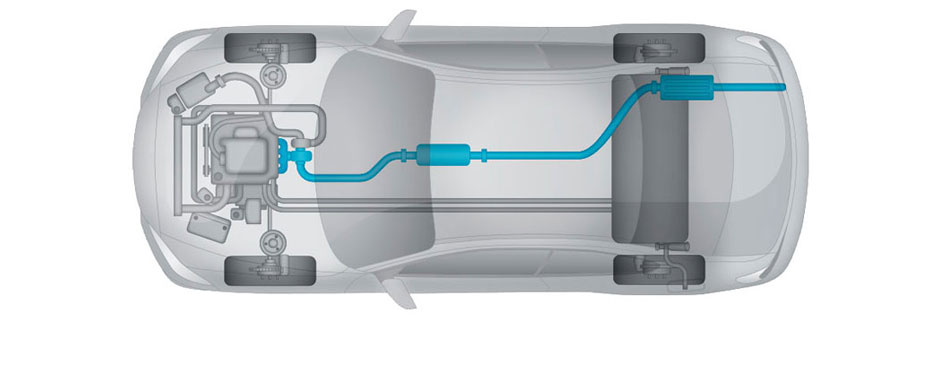

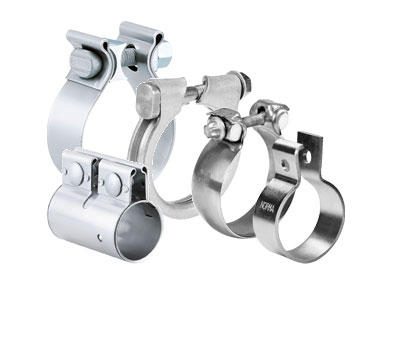

Auspuffschellen & Rohrverbinder
Für die Abgasanlage stehen unterschiedliche Schellen- und Verbindungssysteme zur Verfügung. Sie dienen beispielsweise zum Verbinden von Auspuffrohren, zum Befestigen von Bauteilen oder zur Reparatur bestehender Rohrverbindungen.
Je nach Anwendung kommen Bügelschellen, Bandschellen, Verbindungsschellen oder spezielle Rohrverbinder zum Einsatz.
Eine gezielte Übersicht finden Sie unter Auspuffschellen & Verbinder.

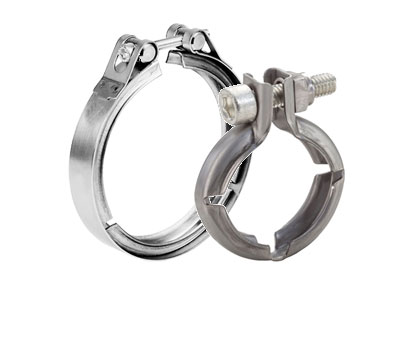

V-Band-Schellen für Abgasverbindungen
V-Band-Schellen werden für lösbare Flanschverbindungen eingesetzt und sind insbesondere in Abgas-, Turbo- und Motorsportanwendungen verbreitet.
Die Schelle spannt dabei passende V-Profil-Flansche gegeneinander. Profilgeometrie, Flanschdurchmesser und Schellenabmessung müssen technisch zusammenpassen.
Weitere Produkte finden Sie unter V-Band-Schellen für KFZ.

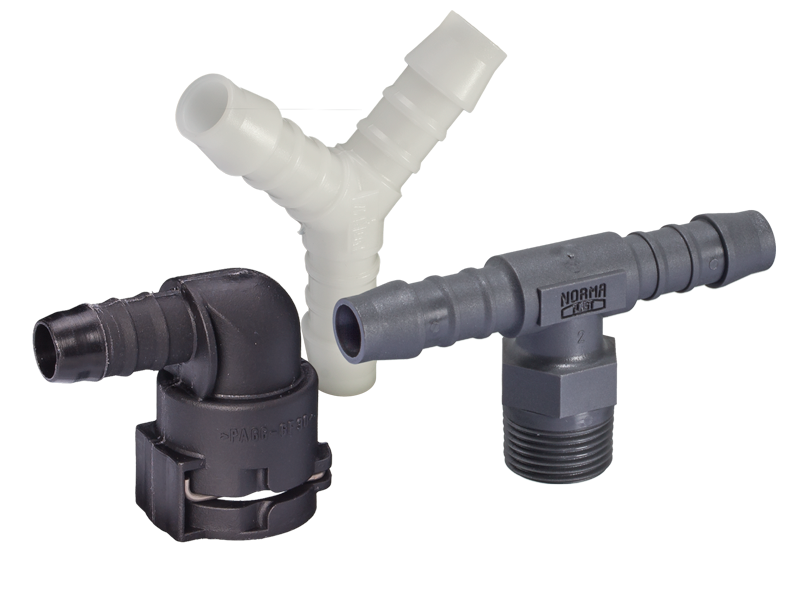

Steck- & Schlauchverbinder für KFZ-Leitungen
Schlauchverbinder werden verwendet, um Leitungen zu verbinden, zu verlängern, zu reduzieren oder zu verzweigen. Steckverbinder ermöglichen je nach System eine kompakte und lösbare Verbindung.
Die Auswahl richtet sich unter anderem nach:
- Schlauch-Innendurchmesser
- Anschlussart
- Medium
- Temperatur
- Druck
- Dichtungswerkstoff
Passende Produkte finden Sie unter KFZ Steck- & Schlauchverbinder.

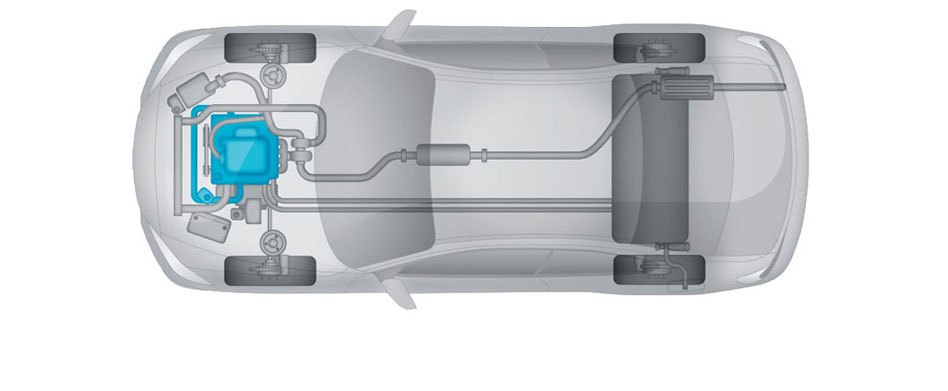

Schellen & Verbinder fürs Kühlsystem
Im Kühlsystem müssen Schläuche und Verbinder mit Kühlmittel, Temperaturwechseln und Vibrationen zurechtkommen. Typische Bauteile sind Kühlmittelschläuche, Schlauchverbinder und passende Schlauchschellen.
Federbandschellen können innerhalb ihres vorgesehenen Arbeitsbereichs auf temperaturbedingte Durchmesseränderungen reagieren. Bei anderen Bauformen wird die Spannkraft manuell eingestellt.
Weitere Lösungen finden Sie unter KFZ Kühlsystem.
Verbindungstechnik für Kraftstoff- & Ölleitungen
Bei Kraftstoff- und Ölleitungen ist die Werkstoff- und Medienbeständigkeit besonders wichtig. Nicht jeder Schlauchverbinder, jede Dichtung oder jede Schelle eignet sich automatisch für Kraftstoff oder Öl.
Vor der Auswahl sollten insbesondere Medium, Temperatur, Druck und die Materialfreigabe des jeweiligen Produkts geprüft werden.
Passende Komponenten finden Sie unter Kraftstoff- & Ölsystem.

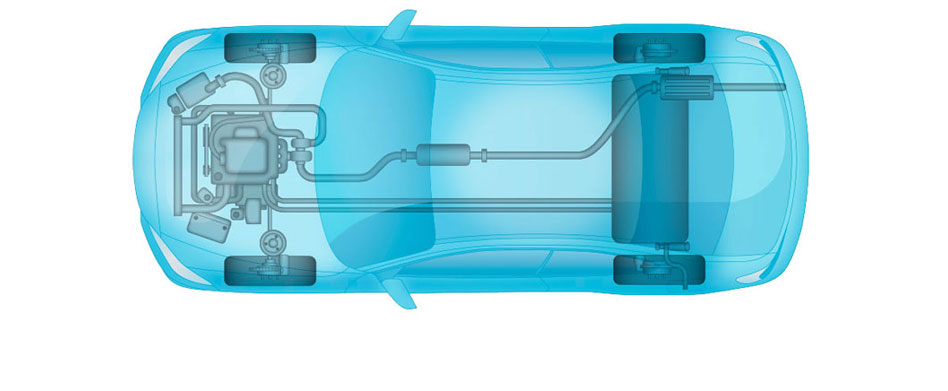

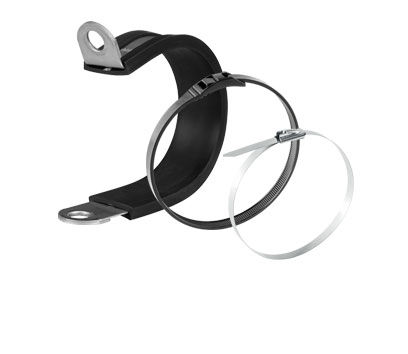

Befestigungsschellen für Kabel, Rohre & Schläuche
Nicht jede Schelle am Fahrzeug dient zum Abdichten einer Schlauchverbindung. Befestigungsschellen werden eingesetzt, um Kabel, Leitungen, Rohre oder Schläuche an Karosserie, Rahmen oder geeigneten Haltepunkten zu fixieren.
Damit ergibt sich eine klare Unterscheidung:
- Schlauchschelle: befestigt einen Schlauch auf einem Anschlussstutzen.
- Befestigungsschelle: fixiert Kabel, Leitungen, Schläuche oder Rohre am Fahrzeug.
Weitere Produkte finden Sie unter KFZ Befestigungen.
KFZ Schellen nach Durchmesser auswählen
Für viele Schellen ist der tatsächliche Außendurchmesser des montierten Bauteils entscheidend.
Bei Schlauchschellen sollte daher der Außendurchmesser des Schlauchs auf dem Anschlussstutzen gemessen werden. Bei Rohrschellen und Auspuffverbindungen ist der tatsächliche Rohrdurchmesser beziehungsweise die jeweilige Verbindungskonstruktion maßgeblich.
Temperatur, Druck & Medium berücksichtigen
Eine technisch passende Größe allein reicht nicht immer aus. Je nach Fahrzeugbereich wirken unterschiedliche Belastungen auf die Verbindung.
| Kriterium | Warum wichtig? |
|---|---|
| Temperatur | Beeinflusst Schlauch, Schelle und Dichtungswerkstoff |
| Druck | Bestimmt die mechanische Belastung der Verbindung |
| Medium | Werkstoffe müssen beispielsweise zu Kühlmittel, Kraftstoff oder Öl passen |
| Vibration | Kann Verbindung und Befestigung dynamisch belasten |
| Korrosion | Beeinflusst die notwendige Material- und Oberflächenauswahl |
KFZ Schellen nach Maß statt Fahrzeugmodell
Viele Produkte im Schellen-Shop werden nicht anhand von HSN/TSN oder Fahrzeugmodell ausgewählt, sondern nach technischen Abmessungen.
Wichtige Daten sind beispielsweise:
- Durchmesser
- Spannbereich
- Bandbreite
- Anschlussart
- Werkstoff
- Medium
- Temperaturbereich
Damit können viele Komponenten auch bei älteren Fahrzeugen, Sonderfahrzeugen, Umbauten und individuell aufgebauten Leitungssystemen eingesetzt werden, sofern die technischen Anforderungen übereinstimmen.
KFZ Verbindungstechnik kaufen im Schellen-Shop
Im Schellen-Shop finden Sie KFZ Schellen, Schlauchverbinder, Auspuffverbindungen, V-Band-Schellen und Befestigungselemente für zahlreiche Anwendungen rund um PKW, Nutzfahrzeuge, Motorsport und Fahrzeugtechnik.
Auch kleine Stückzahlen sind erhältlich. Bei Fragen zu Durchmesser, Spannbereich, Medium oder Bauform unterstützen wir Sie gerne bei der Auswahl der passenden Verbindung.
FAQ zu KFZ Schellen & Verbindern
Welche Schelle brauche ich fürs Auto?
Das hängt von der Anwendung ab. Kühlmittelschläuche, Ladeluftsysteme, Auspuffrohre und Befestigungen von Kabeln oder Leitungen benötigen unterschiedliche Schellenbauformen.
Wie finde ich die richtige Größe einer KFZ Schlauchschelle?
Maßgeblich ist in der Regel der Außendurchmesser des montierten Schlauchs auf dem Anschlussstutzen. Dieser muss innerhalb des Spannbereichs der Schelle liegen.
Was ist der Unterschied zwischen Schlauchschelle und Befestigungsschelle?
Eine Schlauchschelle fixiert einen Schlauch auf einem Anschlussstutzen. Eine Befestigungsschelle dient dagegen zur Befestigung von Kabeln, Leitungen, Rohren oder Schläuchen an Fahrzeug oder Rahmen.
Welche Schellen eignen sich für Ladeluftschläuche?
Je nach System kommen belastbare Spann- oder Bolzenschellen infrage. Entscheidend sind Durchmesser, Druck, Temperatur und die Vorgaben des jeweiligen Ladeluftsystems.
Welche Schelle brauche ich für den Auspuff?
Das hängt von der Verbindung ab. Je nach Konstruktion können Bügelschellen, Bandschellen, Rohrverbinder oder V-Band-Schellen verwendet werden.
Kann ich jeden Schlauchverbinder für Kraftstoff verwenden?
Nein. Werkstoff und Dichtungen müssen ausdrücklich für den verwendeten Kraftstoff und die jeweiligen Betriebsbedingungen geeignet sein.
Muss ich Fahrzeugmodell oder HSN/TSN kennen?
Bei vielen technischen Schellen und Verbindern nicht. Häufig erfolgt die Auswahl direkt nach Durchmesser, Spannbereich, Anschlussart, Werkstoff und Anwendung.
