1-Ohr-Klemmen & Einohrschellen für Schläuche
1-Ohr-Klemmen, auch als Einohrschellen oder Einohrklemmen bezeichnet, ermöglichen eine kompakte und dauerhafte Befestigung von Schläuchen auf Schlauchtüllen, Stutzen und Anschlüssen. Durch ihre niedrige Bauhöhe eignen sie sich besonders für Anwendungen mit wenig verfügbarem Einbauraum.
Im Schellen-Shop erhalten Sie 1-Ohr-Klemmen in verschiedenen Spannbereichen und Werkstoffen, darunter Ausführungen aus Edelstahl und verzinktem Stahl. Neben einzelnen Klemmen führen wir auch praktische Sortimente und passende Werkzeuge für die fachgerechte Montage.

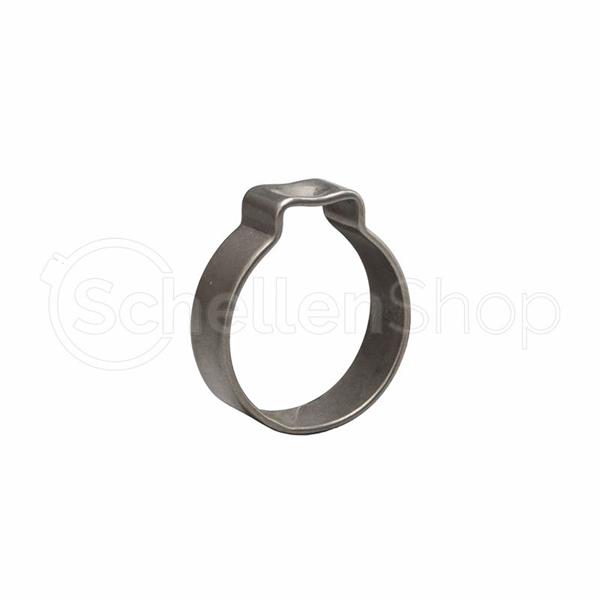

1-Ohr-Klemme / Einohrschelle aus Edelstahl – 14.0 OET - 12,0-14,0
1-Ohr Klemme aus Edelstahl Die 1-Ohr Klemme aus Edelstahl ist schnell und einfach montiert und aufgrund ihrer niedrigen Bauhöhe und ihrer kleinen Spannbereiche für exakte Verbindungen auf engstem Raum geeignet. Für die Montage empfehlen wir das Zukneifen der 1-Ohr Klemme aus Edelstahl mittels unserer Klemmzange, die aufgrund ihrer Seitenschneide auch zur Demontage verwendet werden kann. Da eine Demontage nicht zerstörungsfrei möglich ist, sind 1-Ohr Klemme aus Edelstahl nicht wiederverwendbar. Sie werden häufig im Automobilbereich, in Kaffeeautomaten, im Maschinenbau und in vielen weiteren Bereichen eingesetzt.

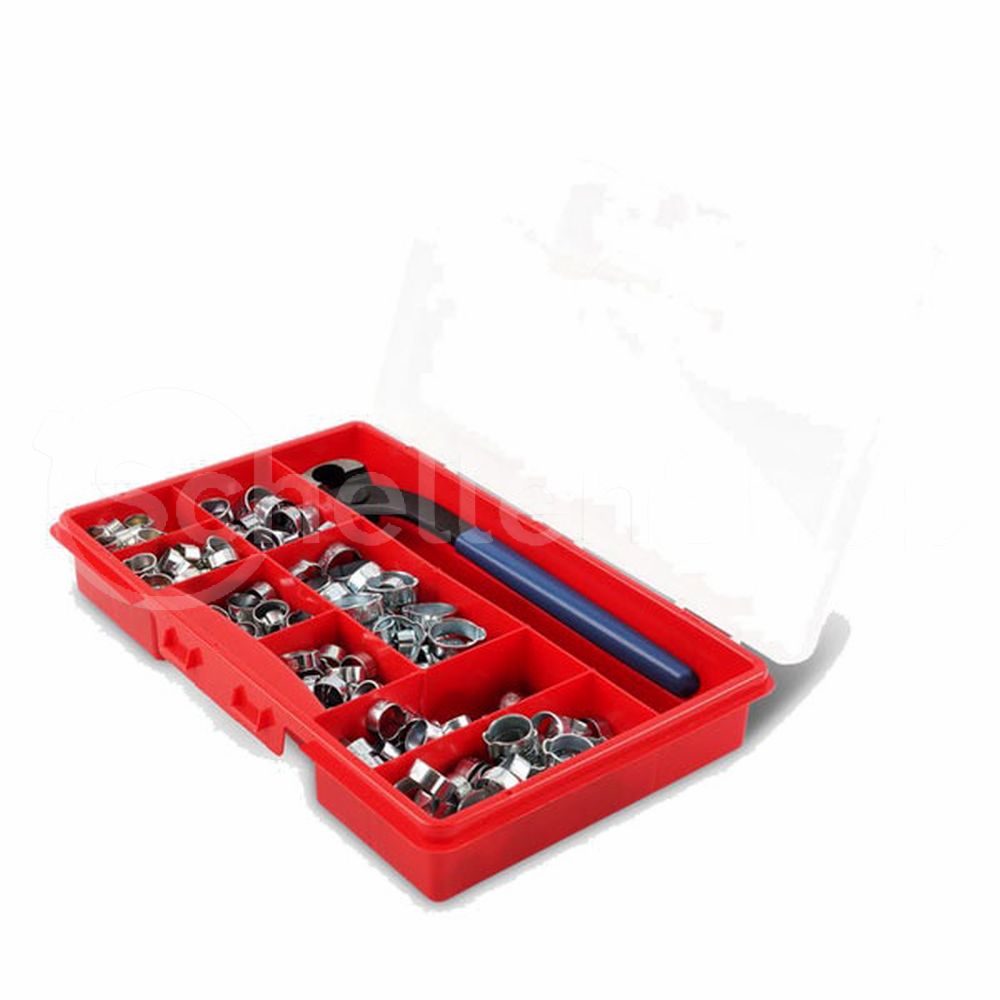

ABA 1-Ohr Klemmen / Einohrschellen Sortiment inkl. Zange, 270 Stück, Stahl verzinkt
ABA 1-Ohr Klemmen Sortiment ABA 1-Ohr Klemmen Sortiment mit 270 Stück 1-Ohr Klemmen aus verzinkten Stahl (W1). Das Sortiment beinhaltet zudem die passende Handzange für eine fachgerechte Montage. Das ABA 1-Ohr Klemmen Sortiment besteht aus den nachfolgenden Ohrklemmen Abmessungen: 40x 8-10 mm / Breite 6 mm40x 9-11 mm / Breite 6,5 mm30x 10-12 mm / Breite 6,5 mm50x 11-13 mm / Breite 6,5 mm40x 12-14 mm / Breite 7,0 mm30x 14-16 mm / Breite 7,0 mm40x 16-18 mm / Breite 7,0 mm
Was ist eine 1-Ohr-Klemme?
Eine 1-Ohr-Klemme besteht aus einem ringförmigen Metallband mit einem einzelnen Klemmenohr. Bei der Montage wird dieses Ohr mit einer geeigneten Klemmzange zusammengedrückt. Dadurch reduziert sich der Innendurchmesser der Klemme und der darunterliegende Schlauch wird fest auf dem Anschluss fixiert.
Im Gegensatz zu klassischen Schneckengewindeschellen besitzen Einohrschellen keine hervorstehende Spannschraube. Dadurch entsteht eine besonders kompakte und platzsparende Schlauchbefestigung.
Vorteile von Einohrschellen
- kompakte Bauform mit geringer Bauhöhe
- schnelle und einfache Montage
- geeignet für kleine Schlauchdurchmesser
- gleichmäßige und dauerhafte Klemmung
- keine hervorstehende Spannschraube
- für enge Einbauverhältnisse geeignet
- verschiedene Spannbereiche verfügbar
- je nach Ausführung aus Edelstahl oder verzinktem Stahl
Wo werden 1-Ohr-Klemmen eingesetzt?
Einohrklemmen werden überall dort verwendet, wo Schläuche dauerhaft, kompakt und zuverlässig auf einem Anschluss befestigt werden sollen. Aufgrund ihrer kleinen Abmessungen eignen sie sich insbesondere für Anwendungen mit begrenztem Bauraum.
Typische Einsatzgebiete sind unter anderem:
- Automobil- und Fahrzeugtechnik
- Maschinen- und Anlagenbau
- Geräte- und Apparatebau
- Kaffeeautomaten und Haushaltsgeräte
- Pneumatik und Fluidtechnik
- Kraftstoff- und Flüssigkeitsleitungen
- Wasserleitungen
- Werkstatt und Instandhaltung
Auch auf der bestehenden Kategorieseite werden beispielsweise Fahrzeugtechnik, Kaffeeautomaten und Maschinenbau als typische Einsatzbereiche genannt.
Einohrschelle oder klassische Schlauchschelle?
Welche Schelle geeignet ist, hängt insbesondere von Anwendung, Schlauchmaterial, Einbauraum und der Frage ab, ob die Verbindung später wieder geöffnet werden muss.
1-Ohr-Klemmen eignen sich besonders für kompakte und dauerhafte Verbindungen. Eine klassische Schraubschlauchschelle bietet dagegen den Vorteil, dass sie geöffnet, nachgespannt und häufig wiederverwendet werden kann.
Für dauerhaft montierte Leitungen und Anwendungen mit engem Bauraum kann die Einohrschelle deshalb eine besonders praktische Lösung darstellen.
Welche Größe der 1-Ohr-Klemme benötige ich?
Für die Auswahl ist der Außendurchmesser des montierten Schlauches entscheidend. Der Schlauch sollte dabei bereits auf der vorgesehenen Tülle oder dem Anschluss sitzen.
Messen Sie anschließend den Außendurchmesser und wählen Sie eine Einohrklemme, deren angegebener Spannbereich diesen Wert abdeckt.
Eine zu große Klemme kann möglicherweise nicht ausreichend gespannt werden. Eine zu kleine Klemme lässt sich dagegen unter Umständen nicht korrekt montieren oder belastet das Schlauchmaterial unnötig.
1-Ohr-Klemmen richtig montieren
Zur Montage wird die Einohrschelle zunächst über den Schlauch geschoben. Anschließend wird der Schlauch vollständig auf die Schlauchtülle oder den Anschluss gesteckt.
Positionieren Sie die Klemme anschließend an der vorgesehenen Klemmstelle und schließen Sie das Ohr mit einer geeigneten Ohrklemmenzange. Beim Zusammendrücken des Ohres verringert sich der Durchmesser der Schelle und der Schlauch wird fest auf dem Anschluss fixiert.
Passende Montagewerkzeuge finden Sie in unserer Kategorie Werkzeuge für Schlauchbefestigungen.
Sind Einohrschellen wiederverwendbar?
Nein. Bei der Montage wird das Ohr der Klemme dauerhaft plastisch verformt. Eine zerstörungsfreie Demontage ist daher normalerweise nicht möglich.
Wird die Verbindung geöffnet, sollte bei der erneuten Montage eine neue Klemme verwendet werden. Gerade bei Wartungs- und Reparaturarbeiten sollte deshalb bereits vor der Demontage eine passende Ersatzklemme bereitliegen.
1-Ohr-Klemme oder 1-Ohr-Klemme mit Einlagering?
Neben klassischen 1-Ohr-Klemmen gibt es auch 1-Ohr-Klemmen mit Einlagering.
Der zusätzliche Einlagering überbrückt den Bereich unterhalb des Klemmenohres und unterstützt dadurch eine gleichmäßigere Innenkontur. Diese Bauform kann insbesondere bei empfindlichen Schlauchmaterialien oder Anwendungen interessant sein, bei denen eine möglichst gleichmäßige Kompression benötigt wird.
Weitere Ohrklemmen für unterschiedliche Anwendungen
Abhängig von Schlauchdurchmesser und Anwendung stehen neben Einohrschellen weitere Bauformen zur Verfügung.
- 1-Ohr-Klemmen mit Einlagering für eine möglichst gleichmäßige Innenkontur
- 2-Ohr-Klemmen mit zwei Klemmohren
- stufenlose Ohrklemmen für besonders gleichmäßige Rundum-Kompression
Einen vollständigen Überblick finden Sie in unserer Kategorie Ohrklemmen.
OETIKER 1-Ohr-Klemmen
Zu den bekanntesten Herstellern von Ohrklemmen gehört OETIKER. Die Klemmen werden in zahlreichen industriellen Anwendungen eingesetzt und stehen für eine kompakte und reproduzierbare Schlauchbefestigung.
Weitere Ohrklemmen, Spannschellen und Montagewerkzeuge finden Sie auf unserer OETIKER Herstellerseite.
1-Ohr-Klemmen und Einohrschellen online kaufen
Im Schellen-Shop können Sie 1-Ohr-Klemmen und Einohrschellen in verschiedenen Durchmessern und Werkstoffen direkt online bestellen. Neben einzelnen Klemmen stehen auch Sortimente für Werkstatt, Wartung und Reparatur zur Verfügung.
Profitieren Sie von schneller Verfügbarkeit, kleinen Bestellmengen, Industrieware auch für Privatkunden und technischer Beratung. So finden Sie die passende Ohrklemme für Ihre Schlauchverbindung – vom Einzelbedarf bis zur industriellen Anwendung.
Häufige Fragen zu 1-Ohr-Klemmen
Was ist eine Einohrschelle?
Eine Einohrschelle ist eine Schlauchklemme mit einem einzelnen Klemmohr. Dieses wird bei der Montage mit einer Klemmzange zusammengedrückt. Dadurch reduziert sich der Durchmesser der Klemme und der Schlauch wird auf dem Anschluss befestigt.
Wie finde ich die richtige Größe einer 1-Ohr-Klemme?
Messen Sie den Außendurchmesser des Schlauches, nachdem dieser auf der vorgesehenen Schlauchtülle montiert wurde. Der gemessene Durchmesser muss innerhalb des angegebenen Spannbereichs der Klemme liegen.
Kann man 1-Ohr-Klemmen wiederverwenden?
1-Ohr-Klemmen sind grundsätzlich für eine dauerhafte Verbindung vorgesehen. Das Klemmohr wird bei der Montage dauerhaft verformt. Nach der Demontage sollte deshalb eine neue Klemme verwendet werden.
Welche Zange benötigt man für Einohrschellen?
Für die Montage wird eine geeignete Ohrklemmen- oder Klemmzange verwendet. Damit wird das Klemmohr kontrolliert zusammengedrückt und die Schelle gespannt.
Was ist der Unterschied zwischen einer 1-Ohr-Klemme und einer 2-Ohr-Klemme?
Eine 1-Ohr-Klemme besitzt ein Klemmohr, während eine 2-Ohr-Klemme zwei gegenüberliegende beziehungsweise versetzte Klemmohren besitzt. Welche Ausführung geeignet ist, hängt unter anderem von Durchmesser, Schlauchmaterial und Anwendung ab.
Was ist der Unterschied zwischen einer normalen Einohrschelle und einer Einohrschelle mit Einlagering?
Bei einer Variante mit Einlagering befindet sich zusätzlich ein Metallring auf der Innenseite der Klemme. Dieser überbrückt den Bereich unterhalb des Klemmohrs und unterstützt eine gleichmäßigere Kompression des Schlauches.
