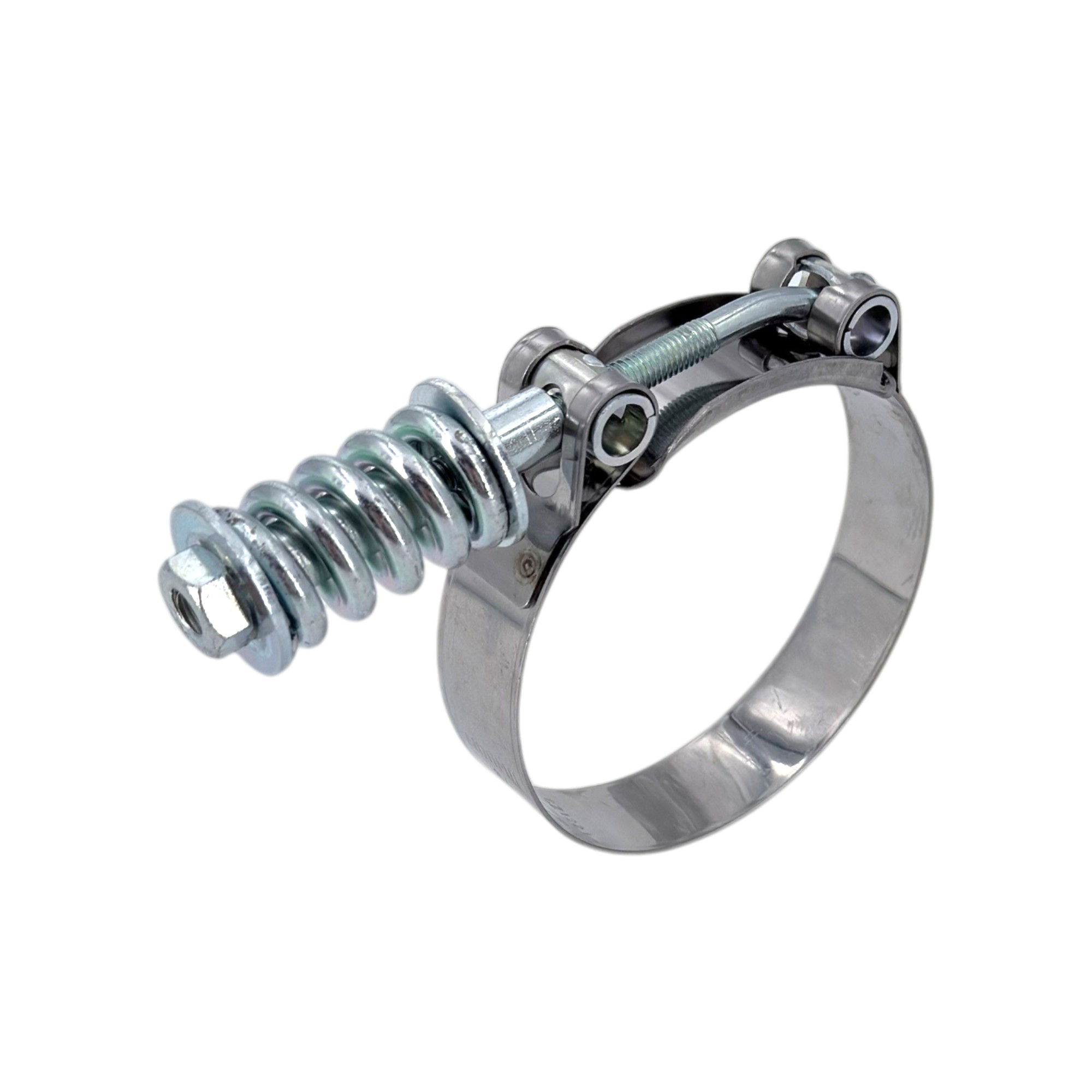

Gelenkbolzenschelle GBS 8112 mit Druckfeder, Breite 20 mm, W2
Gelenkbolzenschelle GBS 8112 mit Druckfeder – DIN 3017-C1, 20 mm, W2 Die Gelenkbolzenschelle GBS 8112 nach DIN 3017-C1 ist eine einteilige GBS mit integrierter Druckfeder. Das Federelement unterstützt ein automatisches Nachspannen bei temperaturbedingten Veränderungen der Schlauchverbindung und trägt dadurch zu einer hohen Dichtzuverlässigkeit über einen weiten Temperaturbereich bei. Mit einer Bandbreite von 20 mm ist die GBS 8112 für belastbare Schlauchverbindungen in Fahrzeugtechnik, Industrie und Infrastruktur ausgelegt. Die Werkstoffausführung W2 kombiniert Band und Schellenkopf aus rostfreiem Stahl 1.4016 mit einer verzinkten Schraube und einer verzinkten Druckfeder. Verfügbare Spannbereiche der GBS 8112 Spannbereich Bandbreite Hinweis 55–65 mm 20 mm 64–74 mm 20 mm 69–79 mm 20 mm Abverkauf 74–84 mm 20 mm 80–90 mm 20 mm Abverkauf 83–93 mm 20 mm 92–102 mm 20 mm 99–109 mm 20 mm 106–116 mm 20 mm 112–122 mm 20 mm 120–130 mm 20 mm 130–140 mm 20 mm Gelenkbolzenschelle nach DIN 3017-C1 Die GBS 8112 ist als einteilige Gelenkbolzenschelle nach DIN 3017-C1 ausgeführt. Gelenkbolzenschellen werden für Schlauchverbindungen eingesetzt, bei denen eine hohe Spannkraft und eine belastbare Klemmung erforderlich sind. Das 20 mm breite Schellenband verteilt die Spannkraft auf eine größere Fläche des Schlauchs. Die verfügbaren Spannbereiche reichen von 55–65 mm bis 130–140 mm. Druckfeder gleicht Temperaturveränderungen aus Die Besonderheit der GBS 8112 ist die im Spannsystem integrierte Druckfeder. Bei Temperaturänderungen können sich Schlauch, Anschlussstutzen und weitere Bauteile unterschiedlich ausdehnen oder zusammenziehen. Das Federelement reagiert auf solche Veränderungen und unterstützt das Nachspannen der Verbindung. Dadurch eignet sich die Gelenkbolzenschelle insbesondere für Anwendungen mit wiederkehrenden Temperaturwechseln, bei denen eine möglichst konstante Vorspannung und zuverlässige Abdichtung der Schlauchverbindung erforderlich sind. Werkstoff W2 mit Band und Schellenkopf aus 1.4016 Die GBS 8112 wird in der Werkstoffausführung W2 gefertigt. Die einzelnen Komponenten bestehen aus unterschiedlichen Werkstoffen beziehungsweise Oberflächen: Band: rostfreier Stahl 1.4016 Schellenkopf: rostfreier Stahl 1.4016 Schraube: verzinkt Druckfeder: verzinkt Die W2-Ausführung verbindet damit rostfreie Band- und Kopfkomponenten mit verzinkten Bauteilen des Spannmechanismus. Einteilige GBS für belastbare Schlauchverbindungen Die einteilige Konstruktion ermöglicht eine kompakte und stabile Ausführung. Der Gelenkbolzen überträgt die Spannkraft auf das Schellenband, während die integrierte Feder temperaturbedingte Veränderungen der Verbindung berücksichtigt. Damit eignet sich die GBS 8112 besonders für technische Schlauchverbindungen, bei denen eine klassische Schlauchschelle aufgrund der erforderlichen Spannkraft oder wechselnder Betriebsbedingungen nicht ausreicht. Anwendungsbereiche der GBS 8112 Die Gelenkbolzenschelle mit Druckfeder ist für unterschiedliche technische Einsatzbereiche vorgesehen, darunter: Nutzfahrzeuge Personenkraftwagen Industrie Infrastruktur Besonders sinnvoll ist die Konstruktion bei Schlauchverbindungen, die während des Betriebs wechselnden Temperaturen ausgesetzt sind. Technische Eigenschaften im Überblick Typ: GBS 8112 Ausführung: einteilige Gelenkbolzenschelle Norm: DIN 3017-C1 Besonderheit: integrierte Druckfeder Bandbreite: 20 mm Werkstoffausführung: W2 Band: rostfreier Stahl 1.4016 Schellenkopf: rostfreier Stahl 1.4016 Schraube: verzinkt Druckfeder: verzinkt Spannbereiche: 55–65 mm bis 130–140 mm Funktion: automatisches Nachspannen bei Temperaturveränderungen Anwendungen: Nutzfahrzeuge, Personenkraftwagen, Industrie und Infrastruktur Passenden Spannbereich auswählen Für die richtige Größe ist der Außendurchmesser der montierten Schlauchverbindung maßgeblich. Dieser muss innerhalb des angegebenen Spannbereichs liegen. Liegt der gemessene Durchmesser beispielsweise bei 100 mm, ist eine Schelle erforderlich, deren Spannbereich diesen Wert sicher abdeckt. Die Ausführungen 69–79 mm und 80–90 mm befinden sich im Abverkauf und sind daher nur solange verfügbar, wie der jeweilige Bestand reicht. Weitere Gelenkbolzenschellen Weitere Ausführungen finden Sie in unserer Kategorie einteilige Gelenkbolzenschellen. Das gesamte Sortiment verschiedener Bauformen und Werkstoffe finden Sie unter Gelenkbolzenschellen. Weitere Lösungen zur Befestigung von Schläuchen finden Sie außerdem im Bereich Schlauchbefestigung.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 25 mm | DIN 3017 – 121-130 / W2 (Band und Gehäuse 1.4016, Schraube verzinkt)
Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

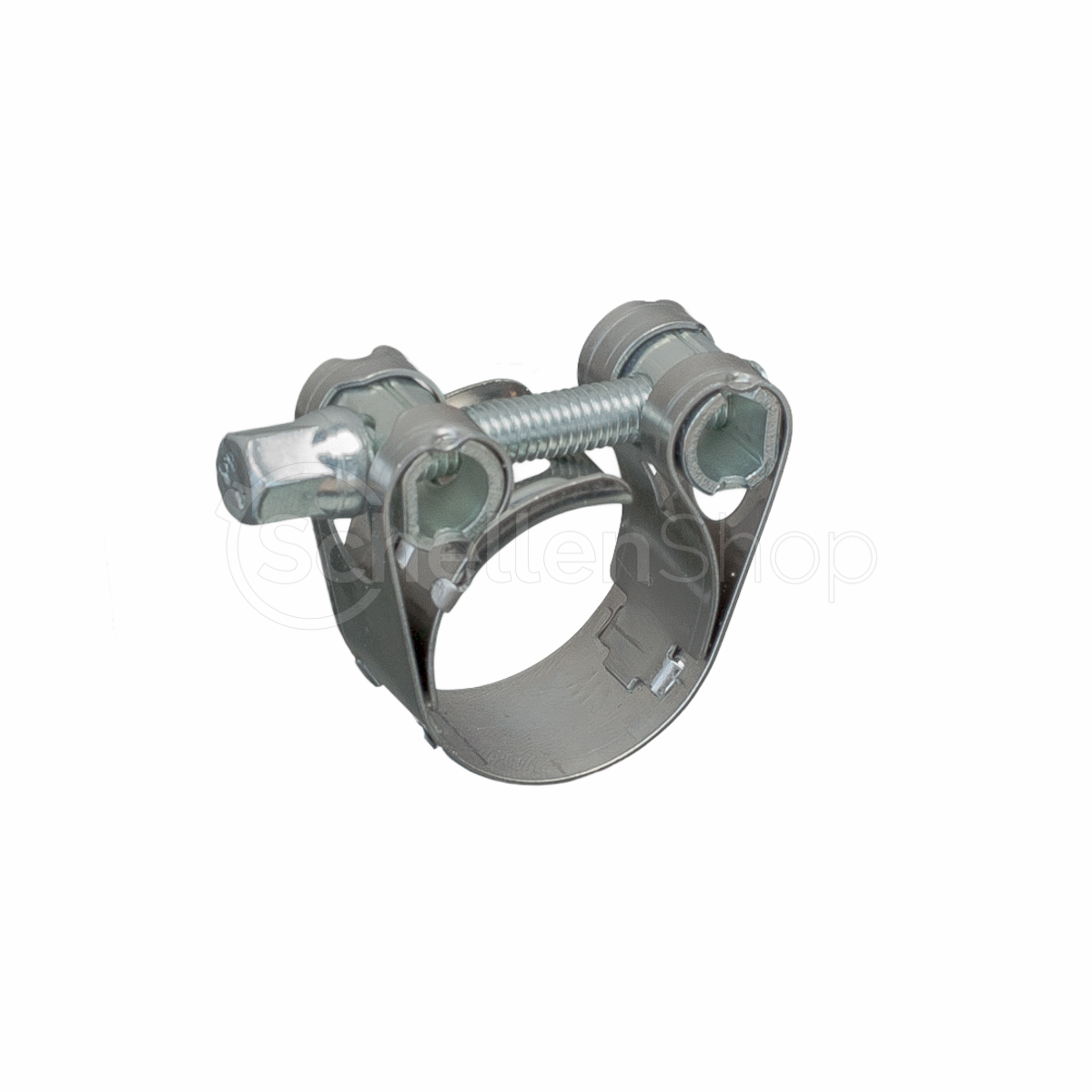

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 18 mm | DIN 3017 – 25-27 / W1 (Stahl verzinkt)
NORMACLAMP® Gelenkbolzenschellenach DIN 3017 Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die NORMACLAMP® Gelenkbolzenschellenach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle findet ihren Einsatz im Maschinenbau, in der Landwirtschaft, im Automobilbau, im Sanitärbereich, im Gartenbau, im Haushalt oder beim Hobby. Empfohlenes Anzugsdrehmoment: 8 Nm Bruchdrehmoment (minimal): 15 Nm Bitte Beachten Sie: Die Spannbereiche 17-19, 19-21, 21-23 und 23-25 mm sind fertigungsbedingt in allen Werkstoffen nicht mechanisch eingehängt, sondern punktgeschweißt und mit Vollbolzen.

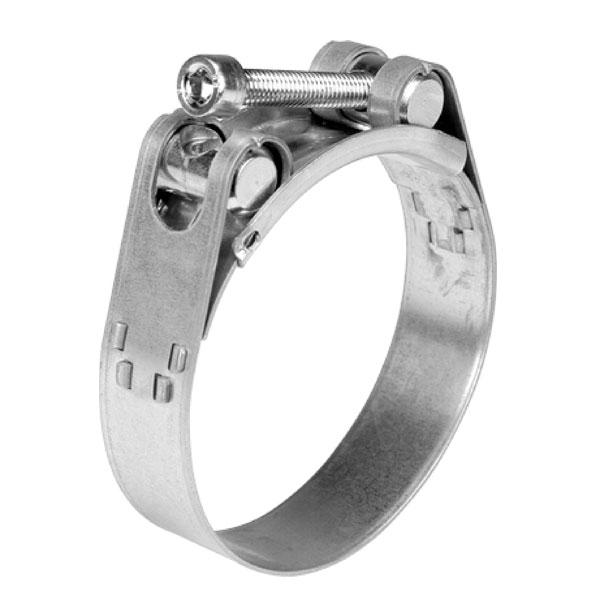

NORMACLAMP® Gelenkbolzenschelle GBS M mit QRC Verschluss, Stahl verzinkt (W1) – Ø 43-47 mm / 20 mm breit
NORMA Gelenkbolzenschelle GBS M mit QRC Verschluss GBS M QRC mit Schnellverschluss kommt vorrangig bei Anwendungen zum Einsatz, bei denen die Schelle strenge Anforderungen erfüllen muss. Verwendet wird die Gelenkbolzenschelle GBS M mit QRC-Verschluss um dickwandige (harte) Saug- und Druckluftschläuchen zu befestigen. In Nutz- und Sonderfahrzeuge werden diese Schlauchschelle oft verbaut, da die Gelenkbolzenschelle außergewöhnlich hohen Bandzugkräften standhält. Die GBS-Schellen mit Schnellverschluss lassen sich zudem äußerst einfach installieren und wieder öffnen.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 20 mm | DIN 3017 – 47-51 (1 1/2") / W1 (Stahl verzinkt)
DIN 3017 Gelenkbolzenschelle Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und robuste Befestigung von Rohren sowie glattwandigen Druck- und Saugluftschläuchen mit erhöhten Härtegraden. DIN 3017 Gelenkbolzenschellen sind jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzschelle ist vielfältig einsetztbar. Folgende Einsatzbereiche meistert die Gelenkbolzenschelle sehr professionell: Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby. Die DIN 3017 Gelenkbolzenschelle ist für Spannbereiche von 43 mm bis 68 mm ausgelegt.

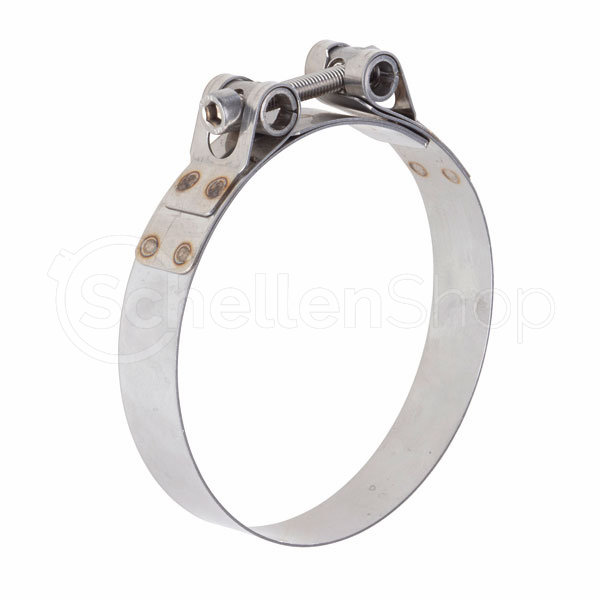

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 30 mm | DIN 3017 – 130-140 / W4 (Edelstahl 1.4301)
DIN 3017 NORMACLAMP® Gelenkbolzenschelle Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle Teil 3 Form C1 steht für eine starke und sichere Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle zeichnet sich durch die Wiederverwendbarkeit aus. Mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen ist die DIN 3017 NORMACLAMP® Gelenkbolzenschelle einfach zu montieren. Diese Gelenkbolzenschelle ist sehr vielfältig einsetztbar. Der Spannbereich ist von 130 mm bis 252 mm in Abstufungen wählbar.

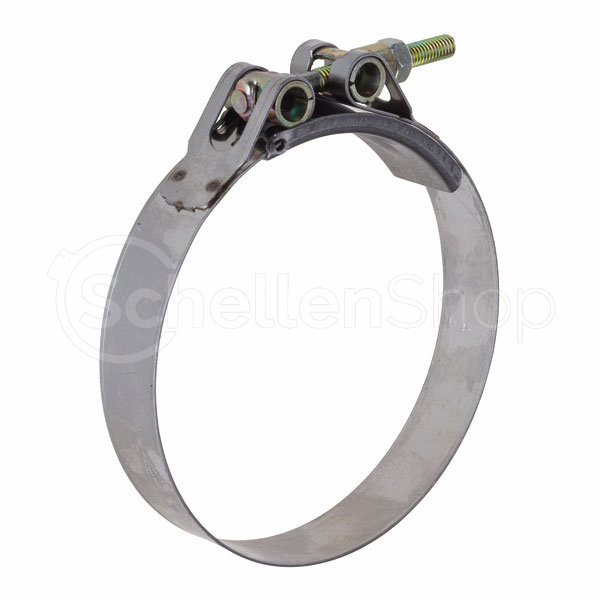

Gelenkbolzenschelle GBS, gelb-verzinkte Verschlussteile, W2 – Ø 78 mm / 20 mm breit
Die Gelenkbolzenschelle GBS mit gelb-verzinkten (chromatierten) nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Diese Schelle ist vielfältig einsetzbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.

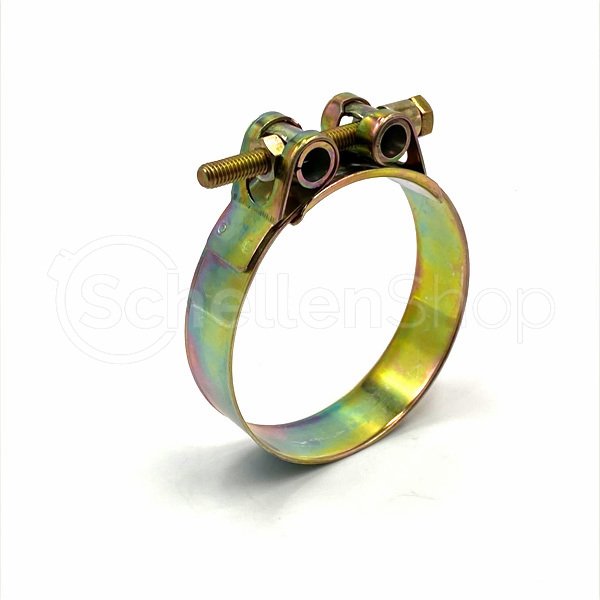

Gelenkbolzenschelle GBS Ø 72-75 mm, Bandbreite 20mm, gelb-verzinkt (chromatiert)
** Abverkauf-Artikel erhältlich nur solange der Vorrat reicht! ** Die Gelenkbolzenschelle GBS aus gelb-verzinkten (chromatierten) Stahl nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden.
Was ist eine einteilige Gelenkbolzenschelle?
Eine einteilige Gelenkbolzenschelle besteht aus einem durchgehenden Schellenband mit Gelenkbolzenverschluss. Durch diese Konstruktion können hohe Spannkräfte übertragen werden. Die Schelle wird über den Bolzen beziehungsweise die Spannschraube geschlossen und auf den vorgesehenen Schlauchdurchmesser gespannt.
Im Vergleich zu leichteren Schlauchschellen ist eine GBS besonders für Anwendungen geeignet, bei denen Schläuche eine hohe Wandstärke, größere Steifigkeit oder Verstärkungen besitzen.
Typische Einsatzbereiche sind beispielsweise:
- Saugschläuche
- Druckschläuche
- verstärkte Industrieschläuche
- Schläuche mit Kunststoff- oder Stahleinlagen
- Maschinen- und Anlagenbau
- Nutz- und Sonderfahrzeugbau
- Landwirtschaft
- Werkstatt und Instandhaltung
Einteilige GBS für dickwandige und steife Schläuche
Besonders bei dickwandigen oder sehr steifen Schläuchen muss eine Schelle ausreichend Kraft aufbringen, um den Schlauch sicher auf dem Anschluss zu halten.
Je höher die Härte beziehungsweise Steifigkeit des Schlauchmaterials ist, desto schwieriger kann es sein, den Schlauch mit einer leichten Standardschelle gleichmäßig zu spannen. Einteilige Gelenkbolzenschellen sind für solche Anwendungen konstruktiv robuster ausgeführt.
Die Wahl der passenden Schelle hängt jedoch nicht nur von der Schlauchhärte ab. Auch Durchmesser, Anschlussgeometrie, Werkstoff, mechanische Belastung und Betriebsbedingungen müssen berücksichtigt werden.
Welche Vorteile bietet eine einteilige Gelenkbolzenschelle?
Die einteilige Bauform bietet eine kompakte und robuste Konstruktion. Je nach Ausführung sind hohe Bandzugkräfte und eine gleichmäßige Spannwirkung möglich.
Typische Vorteile sind:
- robuste Konstruktion für anspruchsvolle Schlauchverbindungen
- geeignet für dickwandige und verstärkte Schläuche
- verschiedene Spannbereiche erhältlich
- unterschiedliche Bandbreiten verfügbar
- mehrere Werkstoffausführungen erhältlich
- wieder lösbare Verbindung
- geeignet für industrielle und technische Anwendungen
Einteilige oder zweiteilige Gelenkbolzenschelle?
Gelenkbolzenschellen werden unter anderem als einteilige und zweiteilige Ausführungen angeboten. Welche Bauform sinnvoll ist, hängt von Durchmesser, Einbausituation und Anwendung ab.
Einteilige Gelenkbolzenschellen
Die einteilige GBS besitzt einen durchgehenden Schellenkörper und eignet sich für zahlreiche Standard- und Industrieanwendungen. Sie ist kompakt aufgebaut und in vielen Spannbereichen erhältlich.
Zweiteilige Gelenkbolzenschellen
Bei zweiteiligen Ausführungen besteht die Schelle aus zwei Segmenten. Diese Bauform kann insbesondere bei großen Durchmessern oder speziellen Montagesituationen Vorteile bieten.
Passende Varianten finden Sie in unserer Kategorie zweiteilige Gelenkbolzenschellen.
Welche Größe der einteiligen GBS benötige ich?
Für die Auswahl der passenden Schelle ist der Außendurchmesser des Schlauchs im montierten Zustand entscheidend.
Der Innendurchmesser des Schlauchs reicht nicht aus, da Wandstärke und Anschlussstutzen den tatsächlichen Außendurchmesser beeinflussen.
Gehen Sie möglichst folgendermaßen vor:
- Schlauch auf den vorgesehenen Anschluss montieren.
- Außendurchmesser des montierten Schlauchs messen.
- Eine GBS auswählen, deren Spannbereich diesen Wert abdeckt.
Eine zu kleine Schelle lässt sich nicht korrekt montieren. Eine deutlich zu große Schelle kann dagegen außerhalb ihres vorgesehenen Arbeitsbereichs liegen.
Große Auswahl an Spannbereichen
Die Kategorie bietet einteilige Gelenkbolzenschellen für zahlreiche Schlauchdurchmesser. Je nach Produkt reichen die verfügbaren Spannbereiche von kleinen Dimensionen bis zu Ausführungen für deutlich größere Schläuche.
Dadurch eignen sich die Schellen sowohl für kompakte technische Schlauchverbindungen als auch für größere industrielle Anwendungen.
Für Sondergrößen stehen darüber hinaus maßgefertigte Lösungen zur Verfügung.
Bandbreiten bei einteiligen Gelenkbolzenschellen
Einteilige GBS werden je nach Ausführung mit unterschiedlichen Bandbreiten angeboten. Im Sortiment finden sich beispielsweise Varianten mit:
- 18 mm Bandbreite
- 20 mm Bandbreite
- 25 mm Bandbreite
- 30 mm Bandbreite
Welche Bandbreite geeignet ist, hängt von Schlauchdurchmesser, Schlauchaufbau und der jeweiligen Belastung ab.
Eine größere Bandbreite bedeutet nicht automatisch, dass die Schelle für jede Anwendung besser geeignet ist. Entscheidend ist die technisch passende Kombination aus Schelle, Schlauch und Anschluss.
NORMACLAMP GBS M – einteilige Gelenkbolzenschellen
Zu den bekannten Produktserien in dieser Kategorie gehören NORMACLAMP GBS M Gelenkbolzenschellen. Die Serie ist in verschiedenen Bandbreiten, Spannbereichen und Werkstoffausführungen erhältlich.
Je nach Variante werden unterschiedliche technische Anforderungen abgedeckt. Dazu gehören beispielsweise Standardausführungen sowie spezielle Varianten für unterschiedliche Schlauchdimensionen und Einsatzbedingungen.
Weitere Produkte des Herstellers finden Sie unter NORMA.
Einteilige Gelenkbolzenschellen nach DIN 3017
Bestimmte Ausführungen der NORMACLAMP GBS M sind entsprechend DIN 3017 Teil 3 Form C1 ausgeführt.
Die Normzuordnung sollte jedoch immer auf Produktebene geprüft werden. Nicht jede einteilige Gelenkbolzenschelle dieser Kategorie muss automatisch derselben DIN-Ausführung entsprechen.
Einen übergeordneten Überblick finden Sie auch in unserer Kategorie zu Schlauchschellen nach DIN 3017.
Einteilige GBS in verzinkter Ausführung
Für zahlreiche technische Anwendungen stehen galvanisch verzinkte Gelenkbolzenschellen zur Verfügung. Diese Ausführungen eignen sich für verschiedene industrielle und handwerkliche Einsatzbereiche.
Ob eine verzinkte Schelle für die konkrete Umgebung geeignet ist, hängt unter anderem von Feuchtigkeit, Korrosionsbelastung und Einsatzbedingungen ab.
Einteilige Gelenkbolzenschellen aus Edelstahl
Für höhere Anforderungen an die Korrosionsbeständigkeit stehen je nach Produkt auch Gelenkbolzenschellen aus Edelstahl zur Verfügung.
Im Sortiment finden sich unterschiedliche Werkstoffausführungen, darunter beispielsweise W4- beziehungsweise V2A-Varianten sowie weitere Edelstahlqualitäten.
Welche Materialausführung benötigt wird, sollte immer anhand der konkreten Anwendung und der Produktdaten geprüft werden.
Was bedeuten W1, W2, W4 und W5 bei GBS?
Bei Gelenkbolzenschellen werden unterschiedliche Werkstoffklassen verwendet. Sie beschreiben die jeweilige Materialausführung der Schelle beziehungsweise einzelner Komponenten.
Je nach Produkt können Band, Bolzen, Schraube und weitere Bauteile aus unterschiedlichen Werkstoffen bestehen. Deshalb sollte die konkrete Zusammensetzung immer anhand der jeweiligen Produktbeschreibung geprüft werden.
Bei feuchten oder korrosionsbelasteten Umgebungen können Edelstahlvarianten sinnvoll sein. Für andere Anwendungen sind verzinkte Ausführungen ausreichend.
Einteilige GBS für Saugschläuche
Saugschläuche sind häufig dickwandig oder durch Einlagen verstärkt. Dadurch besitzen sie eine höhere Steifigkeit als viele einfache Standardschläuche.
Eine Gelenkbolzenschelle kann hier aufgrund ihrer robusten Bauform und hohen Spannkräfte eine passende Lösung sein.
Besonders wichtig ist, dass Schlauch, Anschlussstutzen und Schelle hinsichtlich Durchmesser und Konstruktion aufeinander abgestimmt sind.
Einteilige GBS für Druckschläuche
Auch bei Druckschläuchen können hohe mechanische Anforderungen an die Schlauchbefestigung entstehen. Je nach Anwendung werden deshalb robuste Schellenkonstruktionen benötigt.
Eine einteilige Gelenkbolzenschelle kann bei entsprechenden Schlauchtypen eingesetzt werden, sofern Spannbereich, Werkstoff und technische Produktausführung zur Anwendung passen.
Die zulässigen Betriebsbedingungen sollten immer anhand der Angaben des Schlauch- und Schellenherstellers beurteilt werden.
Gelenkbolzenschellen im Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau werden einteilige GBS beispielsweise an robusten Saug-, Luft- oder Fluidleitungen eingesetzt.
Typische Anforderungen sind:
- hohe mechanische Belastbarkeit
- zuverlässige Schlauchfixierung
- große oder wechselnde Schlauchdurchmesser
- wieder lösbare Verbindungen
- robuste Konstruktionen für industrielle Anwendungen
Welche GBS verwendet werden sollte, richtet sich nach den tatsächlichen Betriebsbedingungen.
Einteilige Gelenkbolzenschellen im Nutzfahrzeugbau
Auch im Nutz- und Sonderfahrzeugbau kommen robuste Schlauchverbindungen zum Einsatz. Schläuche können dort unter anderem Vibrationen, Temperaturwechseln und mechanischen Belastungen ausgesetzt sein.
Je nach Schlauchtyp und Verbindung können Gelenkbolzenschellen eine passende Befestigungslösung darstellen.
Für Fahrzeuganwendungen sollte jedoch immer geprüft werden, welche Schellenausführung vom jeweiligen System beziehungsweise Hersteller vorgesehen ist.
Einteilige GBS in Landwirtschaft und Industrie
In Landwirtschaft und industrieller Technik werden häufig robuste Schläuche für Luft, Wasser, Absaugung oder Materialtransport eingesetzt.
Besonders bei verstärkten und dickwandigen Schlauchtypen können Gelenkbolzenschellen aufgrund ihrer stabilen Konstruktion sinnvoll sein.
Auch hier gilt: Die konkrete Eignung hängt von Schlauch, Medium, Temperatur, Druck und Anschluss ab.
Gelenkbolzenschellen mit Gummierung
Für spezielle Anwendungen stehen auch Gelenkbolzenschellen mit zusätzlicher Gummierung zur Verfügung.
Eine Gummierung kann je nach Konstruktion beispielsweise dazu dienen, Kontaktflächen zu schützen oder andere technische Anforderungen zu erfüllen.
Passende Ausführungen finden Sie in unserer Kategorie Gelenkbolzenschellen mit Gummierung.
Einteilige GBS nach Maß
Nicht jede Schlauchverbindung lässt sich mit einer Standardgröße realisieren. Für besondere Spannbereiche oder spezielle Anwendungen stehen deshalb auch Gelenkbolzenschellen nach Maß zur Verfügung.
Je nach Ausführung können individuelle Durchmesser und weitere Produktspezifikationen umgesetzt werden.
Weitere Informationen finden Sie unter GBS-Sonderfertigung nach Maß.
Einteilige GBS oder normale Schlauchschelle?
Eine Gelenkbolzenschelle ist nicht automatisch für jede Schlauchverbindung notwendig.
Bei normalen, weicheren Schlauchtypen und geringeren mechanischen Anforderungen können klassische Schlauchschellen vollkommen ausreichend sein.
Einteilige GBS sind dagegen insbesondere für robuste, dickwandige oder verstärkte Schläuche interessant.
Einen Überblick über weitere Bauformen finden Sie in unserer Kategorie Schlauchschellen.
Einteilige Gelenkbolzenschellen richtig montieren
Vor der Montage sollte geprüft werden, ob der Spannbereich der Schelle zum Außendurchmesser des montierten Schlauchs passt.
Der Schlauch wird vollständig auf den vorgesehenen Anschluss geschoben. Anschließend wird die GBS im vorgesehenen Klemmbereich positioniert und gleichmäßig gespannt.
Beim Anziehen sollte darauf geachtet werden, dass die Schelle korrekt sitzt und der Schlauch nicht durch übermäßige Spannkraft beschädigt wird.
Das erforderliche Anzugsmoment und weitere Montagevorgaben richten sich nach der jeweiligen Schelle und sollten anhand der technischen Produktinformationen geprüft werden.
Einteilige GBS online kaufen im Schellen-Shop
Im Schellen-Shop können Sie einteilige Gelenkbolzenschellen in zahlreichen Spannbereichen, Bandbreiten und Werkstoffausführungen online auswählen.
Das Sortiment eignet sich besonders für Maschinen- und Anlagenbau, Fahrzeugtechnik, Nutz- und Sonderfahrzeugbau, Landwirtschaft, Werkstätten und industrielle Schlauchtechnik.
Viele Ausführungen können auch in kleinen Stückzahlen bestellt werden. Damit erhalten sowohl gewerbliche Anwender als auch technisch orientierte Privatkunden professionelle Industrieware bedarfsgerecht.
Wenn Sie bei Spannbereich, Bandbreite oder Werkstoff unsicher sind, unterstützen wir Sie gerne bei der Auswahl der passenden Gelenkbolzenschelle.
Häufige Fragen zu einteiligen Gelenkbolzenschellen
Was ist eine einteilige Gelenkbolzenschelle?
Eine einteilige Gelenkbolzenschelle ist eine robuste Schlauchschelle mit durchgehendem Schellenband und Gelenkbolzenverschluss. Sie eignet sich besonders für dickwandige, steife und verstärkte Schlauchtypen.
Wann sollte ich eine Gelenkbolzenschelle verwenden?
Gelenkbolzenschellen eignen sich besonders für robuste Saug- und Druckschläuche sowie Anwendungen, bei denen höhere Spannkräfte benötigt werden als bei leichten Standardschellen.
Was ist der Unterschied zwischen einteiliger und zweiteiliger GBS?
Einteilige Gelenkbolzenschellen besitzen einen durchgehenden Schellenkörper. Zweiteilige Varianten bestehen aus zwei Segmenten und können bei bestimmten großen Durchmessern oder speziellen Montagesituationen Vorteile bieten.
Wie bestimme ich die richtige Größe?
Entscheidend ist der Außendurchmesser des montierten Schlauchs. Dieser Wert muss innerhalb des angegebenen Spannbereichs der Schelle liegen.
Gibt es einteilige Gelenkbolzenschellen aus Edelstahl?
Ja. Je nach Produkt sind unterschiedliche Edelstahl-Ausführungen erhältlich, darunter beispielsweise W4- beziehungsweise V2A-Varianten. Die konkrete Werkstoffausführung sollte auf Produktebene geprüft werden.
Sind einteilige GBS nach DIN 3017 erhältlich?
Ja. Bestimmte Ausführungen, beispielsweise aus der NORMACLAMP GBS M Serie, sind nach DIN 3017 Teil 3 Form C1 ausgeführt. Die Normzuordnung muss jedoch für das jeweilige Produkt geprüft werden.
Welche Bandbreiten gibt es?
Je nach Produkt stehen unter anderem einteilige GBS mit 18, 20, 25 oder 30 mm Bandbreite zur Verfügung.
Gibt es Gelenkbolzenschellen nach Maß?
Ja. Für besondere Spannbereiche oder spezielle Anwendungen stehen im Schellen-Shop auch maßgefertigte Gelenkbolzenschellen zur Verfügung.
