STAUFF Leichte Baureihe – LN, LNGF & LB Schellen
Die STAUFF Leichte Baureihe umfasst kompakte Befestigungsschellen für kleinere Rohre, Schläuche, Kabel und weitere technische Leitungen. Die Bauformen sind besonders interessant, wenn wenig Bauraum zur Verfügung steht und eine vergleichsweise leichte, platzsparende Leitungsbefestigung benötigt wird.
Im Schellen-Shop finden Sie aktuell insbesondere LB-Schellen für einzelne Leitungen, LN-Rohrschellen sowie LNGF-Doppelrohrschellen für zwei parallel geführte Leitungen. Je nach Produkt stehen Schellenkörper aus Polypropylen (PP) oder Polyamid (PA) zur Verfügung. Ergänzt wird das Sortiment durch passende DPL-Deckplatten aus verzinktem Stahl beziehungsweise Edelstahl.
Der aktuelle Größenbereich im Schellen-Shop reicht je nach Bauform von etwa 3,2 bis 25,4 mm. Für die Auswahl sind vor allem Außendurchmesser, Einzel- oder Doppelbefestigung, Werkstoff und passende Baugröße entscheidend.
STAUFF Doppelrohrschelle LNGF Leichte Baureihe - PA - gerippte Innenfläche – LNGF 106/06 - Ø = 6 mm - Baugröße 1
STAUFF Doppelrohrschelle Die Doppelrohrschelle vom Typ LNGF der leichten Baureihe sind nach DIN 3015 gefertigt. Die STAUFF Doppelrohrschelle dient zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser ist in Abstufungen zwischen 6 mm und 22 mm auswählbar.
STAUFF Schelle LN Leichte Baureihe - PP - gerippte Innenfläche – LN 106 - Ø = 6 mm - Baugröße 1
STAUFF Rohrschelle vom Typ LN Die STAUFF Rohrschelle vom Typ LN (einfache Ausführung) der leichten Baureihe nach DIN 3015, ist aus Polypropylen (PP) gefertigt und dient der einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Rohrschelle vom Typ LN kann zwischen 6 mm und 22 mm ausgewählt werden.
STAUFF Schelle LB Leichte Baureihe, einfache Ausführung - PP - gerippte Innenfläche – LB 103.2 - Ø = 3,2 mm - Baugröße 1
STAUFF Kunststoff Schlauchschelle Die STAUFF Kunststoff Schlauchschelle vom Typ der leichten Baureihe (einfache Ausführung) ist aus PP nach DIN 3015 gefertigt. Die STAUFF Kunststoff Schlauchschelle dient der einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser Schlauchdurchmesser, der mit der STAUFF Kunststoff Schlauchschelle befestigt werden kann liegt je nach Auswahl zwischen 3,2 mm und 25,4 mm.

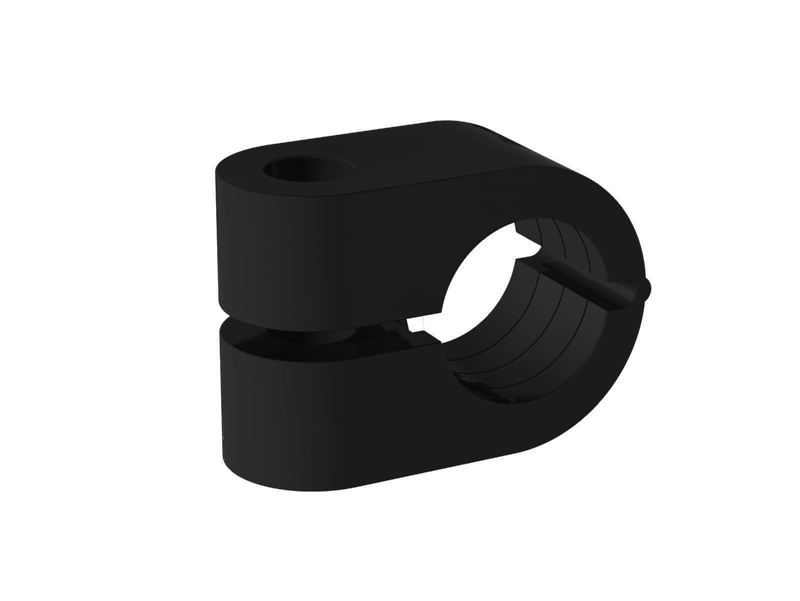

STAUFF Schelle LN Leichte Baureihe - PA - gerippte Innenfläche – LN 106 - Ø = 6 mm - Baugröße 1
STAUFF Rohrschelle der leichten Baureihe mit gerippter Innenfläche Die Rohrschelle vom Typ LN (einfache Ausführung) der leichten Baureihe PA erfüllt die DIN 3015. Die Rohrschelle ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen von 6 mm bis 22 m Durchmesser.

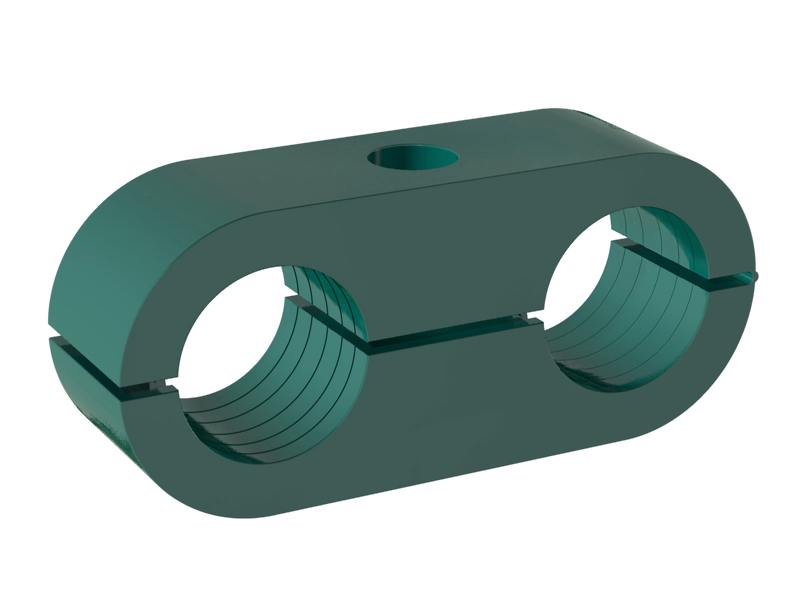

STAUFF Doppel-Schelle LNGF Leichte Baureihe - PP - gerippte Innenfläche – LNGF 106/06 - Ø = 6 mm - Baugröße 1
STAUFF Doppelrohrschelle mit gerippter Innenfläche Die STAUFF Doppelrohrschelle mit gerippter Innenfläche vom Typ LNGF der leichten Baureihe erfüllt die DIN 3015. Das Material der Doppelrohrschelle ist Polypropylen und ist somit sehr robust. Die Doppelrohrschelle ist für die einfache und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Doppelrohrschelle mit gerippter Innenfläche ist zwischen 6 mm und 22 mm auswählbar.

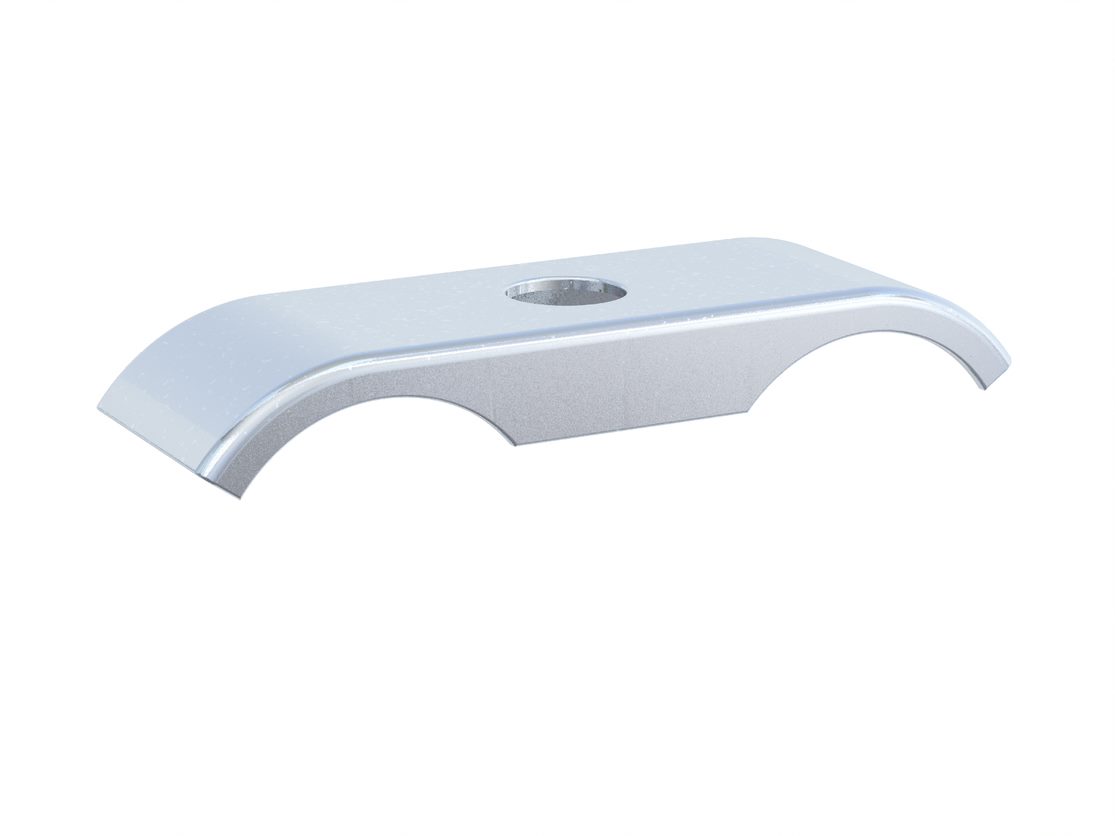

STAUFF Deckplatte DPL für Leichte Baureihe – DPL 1 W3 (verzinkt) - für Baugröße 1
STAUFF Deckplatte Die STAUFF Deckplatte (Cover Plate) DPL aus verzinkten Stahl oder Edelstahl. Diese Deckplatte passt zur LNGF Kunststoff-Schelle der leichten Baureihe.
- LB, LN oder LNGF?
- STAUFF LB – leichte Einzelschelle
- STAUFF LN – leichte Rohrschelle
- STAUFF LNGF – leichte Doppelrohrschelle
- 3,2 bis 25,4 mm im aktuellen Sortiment
- PP oder PA?
- Gerippte Innenfläche
- DPL Deckplatten
- Leichte oder Standard-Baureihe?
- Weitere leichte STAUFF Bauformen
- Häufige Fragen
LB, LN oder LNGF – welche leichte STAUFF Schelle passt?
Die Bezeichnung „Leichte Baureihe“ umfasst bei STAUFF unterschiedliche Bauformen. Die aktuell im Schellen-Shop angebotenen Produktfamilien unterscheiden sich insbesondere danach, ob eine oder zwei Leitungen befestigt werden sollen und welche Montagegeometrie benötigt wird.
| Typ | Leitungen | Aktueller Shop-Größenbereich | Werkstoff im Shop |
|---|---|---|---|
| LB | 1 | ca. 3,2–25,4 mm | PP |
| LN | 1 | ca. 6–22 mm | PP / PA |
| LNGF | 2 | ca. 6–22 mm je Leitung | PP / PA |
Für die Produktauswahl sollte immer der tatsächliche Außendurchmesser des Rohres, Schlauches oder Kabels verwendet werden.
STAUFF LB – kompakte leichte Schelle für eine Leitung
Die STAUFF LB-Serie ist eine kompakte Schellenbauform für die Befestigung einer einzelnen Leitung.
Im aktuellen Schellen-Shop-Sortiment finden Sie beispielsweise Durchmesser wie:
- 3,2 mm
- 6 und 6,4 mm
- 8 mm
- 9,5 und 10 mm
- 11,1 und 12 mm
- 12,7, 13,5 und 14 mm
- 15, 16 und 17,2 mm
- 18, 19 und 20 mm
- 21,3 und 22 mm
- 25 und 25,4 mm
Die LB-Ausführungen im aktuellen Sortiment bestehen aus Polypropylen und besitzen eine gerippte Innenfläche.
Sie eignen sich insbesondere für kompakte Leitungsbefestigungen, wenn eine kleinere Schellenkonstruktion als bei den klassischen STAUFF Standard- oder Schweren Baureihen gewünscht ist.
STAUFF LN – leichte Rohrschellen für eine Leitung
Die STAUFF LN-Serie nimmt ebenfalls eine einzelne Rohr-, Schlauch- oder Kabelleitung auf.
Im Schellen-Shop finden Sie LN-Ausführungen aus:
- Polypropylen (PP)
- Polyamid (PA)
Der aktuelle Durchmesserbereich reicht je nach Ausführung von etwa 6 bis 22 mm.
Die LN-Bauform steht in unterschiedlichen STAUFF-Größen zur Verfügung. Eine Rohrdimension kann deshalb abhängig von der benötigten Einbaugeometrie teilweise in mehr als einer Baugröße vorkommen.
Beispielsweise ist ein 14-mm-Anschluss nicht automatisch nur einer einzigen Baugröße zugeordnet. Bei der Ersatzteilbeschaffung sollte deshalb nicht ausschließlich nach dem Rohrdurchmesser, sondern auch nach der vollständigen STAUFF-Bezeichnung ausgewählt werden.
STAUFF LNGF – leichte Doppelrohrschellen
Die STAUFF LNGF-Serie ermöglicht die gemeinsame Befestigung von zwei parallel verlaufenden Rohren, Schläuchen oder anderen Leitungen.
Beide Leitungsaufnahmen befinden sich innerhalb eines gemeinsamen leichten Schellenkörpers.
Im aktuellen Schellen-Shop-Sortiment stehen LNGF-Doppelschellen aus:
- Polypropylen (PP)
- Polyamid (PA)
zur Verfügung.
Die angebotenen Varianten decken aktuell Außendurchmesser von ungefähr 6 bis 22 mm je Leitung ab.
Typische Bezeichnungen sind beispielsweise:
- LNGF 106/06
- LNGF 108/08
- LNGF 209.5/09.5
- LNGF 212.7/12.7
- LNGF 316/16
- LNGF 419/19
- LNGF 422/22
Die beiden Zahlen nach der Baugröße bezeichnen die vorgesehenen Leitungsdurchmesser.
LNGF ist nicht dasselbe wie die STAUFF Doppel-Baureihe
Die leichte LNGF-Doppelschelle darf nicht mit der klassischen STAUFF Doppel-Baureihe verwechselt werden.
LNGF gehört zur eigenständigen Leichten Baureihe. Die klassische Doppel-Baureihe ist dagegen ein anderes STAUFF-System für zwei Leitungen und wird separat geführt.
Bei Ersatzteilen und bestehenden Konstruktionen sollte deshalb immer die exakte Baureihe beziehungsweise Artikelbezeichnung geprüft werden.
STAUFF Leichte Baureihe von 3,2 bis 25,4 mm im Schellen-Shop
Die gesamte aktuelle Kategorie deckt je nach Bauform einen Bereich von ungefähr 3,2 bis 25,4 mm ab.
Dabei unterscheiden sich die einzelnen Serien:
- LB: etwa 3,2–25,4 mm
- LN: etwa 6–22 mm
- LNGF: etwa 6–22 mm
Der Größenbereich der gesamten STAUFF Leichten Baureihen ist herstellerseitig noch umfangreicher. Beispielsweise deckt die separate LBBU-Familie Außendurchmesser bis 32 mm ab.
Die Verfügbarkeit solcher zusätzlichen STAUFF-Ausführungen im Schellen-Shop sollte separat geprüft werden.
STAUFF Leichte Schellen aus PP oder PA
Polypropylen (PP)
Polypropylen wird im aktuellen Schellen-Shop-Sortiment bei LB-, LN- und LNGF-Schellenkörpern eingesetzt.
PP ist ein bewährter Kunststoff für zahlreiche industrielle Befestigungsaufgaben. Die konkrete Eignung hängt von Temperatur, Medium, Umgebung und mechanischer Beanspruchung ab.
Polyamid (PA)
Polyamid steht aktuell bei LN- und LNGF-Ausführungen zur Verfügung.
PA besitzt gegenüber PP abweichende mechanische und thermische Eigenschaften. Deshalb sollte die Materialauswahl nicht allein nach Farbe oder Preis erfolgen, sondern nach den Betriebsbedingungen der konkreten Anwendung.
Wichtig: Verzinkter Stahl und Edelstahl V4A im Kategorie-Filter beziehen sich insbesondere auf Montagekomponenten wie die DPL-Deckplatten und nicht automatisch auf die Kunststoff-Schellenkörper.
Gerippte Innenfläche zur Fixierung von Rohr & Leitung
Die aktuell sichtbaren LB-, LN- und LNGF-Schellenkörper im Schellen-Shop besitzen eine gerippte Innenfläche.
Die Profilierung unterstützt eine definierte Positionierung der Leitung innerhalb der Schelle.
Welche Klemmwirkung technisch zulässig beziehungsweise erforderlich ist, hängt jedoch vom Rohr-, Schlauch- oder Kabeltyp ab. Insbesondere empfindliche flexible Leitungen sollten nur mit einer dafür vorgesehenen Schellenausführung befestigt werden.
DPL Deckplatten für die Leichte Baureihe
Für LNGF- beziehungsweise entsprechende leichte STAUFF Schellen stehen passende DPL Deckplatten zur Verfügung.
Im aktuellen Schellen-Shop-Sortiment finden Sie beispielsweise:
- DPL 1
- DPL 2
- DPL 3
- DPL 4
Je nach Variante sind Deckplatten aus:
- galvanisch verzinktem Stahl
- Edelstahl V4A
erhältlich.
Die Deckplatte muss zur jeweiligen STAUFF-Baugröße passen. Eine DPL 1 sollte deshalb nicht ohne technische Prüfung mit einer Schelle einer anderen Baugröße kombiniert werden.
Lieferumfang bei STAUFF Leichten Schellen prüfen
Der Schellenkörper allein stellt nicht automatisch eine vollständige Montageeinheit dar.
Je nach STAUFF-Bauform können zusätzlich benötigt werden:
- Deckplatte
- Befestigungsschraube
- Montageplatte beziehungsweise Unterkonstruktion
- gegebenenfalls weiteres STAUFF-Zubehör
Prüfen Sie deshalb beim jeweiligen Artikel, welche Komponenten bereits enthalten sind und welche separat bestellt werden müssen.
Leichte oder Standard-Baureihe – was ist der Unterschied?
Die STAUFF Leichte und Standard-Baureihe sind unterschiedliche Produktfamilien und sollten nicht allein anhand eines ähnlichen Rohrdurchmessers ausgetauscht werden.
| Kriterium | Leichte Baureihe | Standard-Baureihe |
|---|---|---|
| Typischer Fokus | kompakte, leichte Befestigungsaufgaben | allgemeine industrielle Rohr-, Schlauch- und Leitungsbefestigung |
| Aktueller Shop-Bereich | ca. 3,2–25,4 mm | bis 102 mm |
| Bauformen | u. a. LB, LN, LNGF | Baugrößen 1 / 1A bis 8 |
| Doppelausführung | LNGF | separate Doppel-Baureihe ist eigenes System |
| Normbezug | eigenständige STAUFF Leichte Produktfamilien | DIN 3015-1 |
Wenn eine vorhandene STAUFF-Konstruktion ersetzt oder erweitert werden soll, sollte deshalb immer die vorhandene Baureihe identifiziert werden.
Weitere Leichte Baureihen im STAUFF Herstellerprogramm
STAUFF führt neben den im Schellen-Shop aktuell sichtbaren LB-, LN- und LNGF-Ausführungen weitere leichte Schellensysteme.
LBBU
Die LBBU-Baureihe ist für kompakte Befestigungen von Rohren, Schläuchen und Kabeln entwickelt und deckt Außendurchmesser von etwa 4 bis 32 mm ab.
Sie verwendet einen Schellenkörper aus thermoplastischem Elastomer mit glatter Innenfläche und besitzt eine Filmscharnier-Konstruktion, über die sich die Schelle zum Einlegen beziehungsweise Wechseln der Leitung öffnen lässt.
LBG / LBU
STAUFF bietet neben LB außerdem weitere Varianten innerhalb der LB-Produktfamilie. Diese unterscheiden sich hinsichtlich Bauform und Befestigungsprinzip.
LNUF
Auch zur LN/LNGF-Familie existieren weitere Ausführungen wie LNUF.
Diese ergänzenden Serien gehören zum aktuellen STAUFF-Herstellerprogramm, sind jedoch nicht automatisch Bestandteil des aktuell sichtbaren Schellen-Shop-Sortiments.
Typische Anwendungen der STAUFF Leichten Baureihe
Die Leichten Baureihen eignen sich insbesondere für kleine bis mittlere Leitungsdurchmesser und kompakte Einbausituationen.
Typische Anwendungen sind beispielsweise:
- Maschinen- und Gerätebau
- Hydraulik- und Pneumatiksysteme
- kleine Rohrleitungen
- Schlauchbefestigungen
- Kabel- und Leitungsführung
- Labor- und Analysegeräte
- Automatisierungstechnik
- Fahrzeug- und Nutzfahrzeugtechnik
- Prototypen- und Sondermaschinenbau
Die konkrete Schellenausführung muss zum Außendurchmesser, Leitungstyp, Werkstoff und zu den mechanischen Betriebsbedingungen passen.
Weitere STAUFF Schellen & Baureihen
- STAUFF Standard-Baureihe
- STAUFF Schwere Baureihe
- STAUFF Doppel-Baureihe
- STAUFF Schwere Doppel-Baureihe
- STAUFF Hydraulikschellen im Überblick
- STAUFF Herstellerseite
STAUFF Schellen der Leichten Baureihe und passende Deckplatten erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu LB, LN, LNGF, Durchmesser, Material oder Zubehör unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur STAUFF Leichten Baureihe
Was ist die STAUFF Leichte Baureihe?
Unter der Leichten Baureihe führt STAUFF mehrere kompakte Schellenfamilien für kleinere Rohre, Schläuche, Kabel und Leitungen. Im Schellen-Shop finden Sie aktuell insbesondere die Typen LB, LN und LNGF.
Welche Durchmesser gibt es im Schellen-Shop?
Die aktuelle Kategorie deckt je nach Bauform ungefähr 3,2 bis 25,4 mm ab. LB reicht aktuell bis etwa 25,4 mm, LN und LNGF bis etwa 22 mm.
Was ist der Unterschied zwischen LB und LN?
Beide sind leichte STAUFF Schellen für eine Leitungsposition, unterscheiden sich jedoch in ihrer konstruktiven Bauform und Systemgeometrie. Bei Ersatzteilen sollte deshalb immer die vollständige STAUFF-Bezeichnung berücksichtigt werden.
Was ist LNGF?
LNGF ist eine leichte STAUFF Doppelrohrschelle für zwei parallel geführte Leitungen. Im aktuellen Schellen-Shop-Sortiment stehen Durchmesser von etwa 6 bis 22 mm zur Verfügung.
Ist LNGF dasselbe wie die STAUFF Doppel-Baureihe nach DIN 3015-3?
Nein. LNGF gehört zur eigenständigen Leichten Baureihe. Die klassische STAUFF Doppel-Baureihe ist ein separates Schellensystem.
Welche Materialien gibt es?
Aktuell bietet der Schellen-Shop LB aus Polypropylen sowie LN und LNGF aus Polypropylen beziehungsweise Polyamid an. Metallische Werkstoffe im Filter betreffen insbesondere Montagezubehör.
Welche Innenfläche haben die Schellen?
Die aktuell sichtbaren LB-, LN- und LNGF-Schellenkörper besitzen eine gerippte Innenfläche.
Welche Deckplatte passt zur LNGF?
Für die Leichte Baureihe stehen DPL-Deckplatten passend zur jeweiligen Baugröße zur Verfügung. Im Schellen-Shop werden aktuell DPL-Ausführungen für mehrere Baugrößen angeboten.
Ist die Leichte Baureihe DIN 3015-1?
Die STAUFF Standard-Baureihe wird ausdrücklich DIN 3015-1 zugeordnet. STAUFF führt LB, LN, LNGF und weitere Leichte Baureihen als eigenständige Produktfamilien. Deshalb sollte die Leichte Baureihe nicht pauschal mit der Standard-Baureihe nach DIN 3015-1 gleichgesetzt werden.
Wann ist die Leichte Baureihe sinnvoll?
Sie eignet sich insbesondere für kleinere Leitungsdurchmesser, kompakte Einbausituationen und Anwendungen, bei denen eine leichte und platzsparende Befestigung benötigt wird.
Welche weiteren leichten STAUFF Schellen gibt es?
STAUFF bietet im erweiterten Herstellerprogramm unter anderem die LBBU-Serie sowie weitere Varianten wie LBG, LBU und LNUF an.
Sind Schrauben und Deckplatten beim Schellenkörper enthalten?
Nicht zwangsläufig. Je nach Produkttyp können Schellenkörper, Deckplatten und weitere Befestigungskomponenten separat angeboten werden. Prüfen Sie deshalb den Lieferumfang des konkreten Artikels.
