CPC MC Schnellkupplungen aus verchromtem Messing
Die CPC MC-Serie umfasst robuste Schnellkupplungen aus verchromtem Messing für Fluid- und Gasanwendungen mit erhöhten Anforderungen an Druck, Temperatur und mechanische Belastbarkeit. Durch die CPC Entriegelungstaste lassen sich Stecker und Kupplungen komfortabel mit einer Hand verbinden und wieder trennen.
Im Schellen-Shop finden Sie MC Schnellkupplungen aus Metall mit unterschiedlichen Schlauch-, Gewinde- und Klemmringanschlüssen sowie Varianten mit und ohne Absperrventil. Die Serie ist außerdem mit passenden Komponenten der CPC PMC- und PMC12-Serie kombinierbar und ermöglicht dadurch flexible Material- und Anschlusskombinationen.

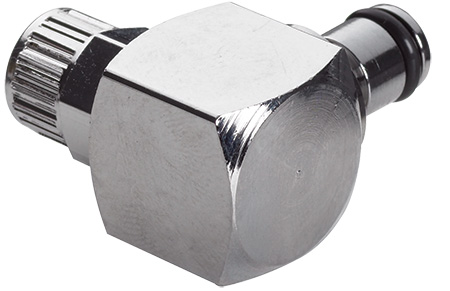

MC2104 - CPC Winkelstecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, ohne Absperrventil
CPC Winkelstecker Messing MC2104 | Klemmring 6,4 x 4,3 mm Realisieren Sie professionelle Schlauchverbindungen selbst auf engstem Raum. Mit dem verchromten CPC Winkelstecker MC2104 erhalten Sie eine platzsparende und absolut zuverlässige Premium-Lösung. Er eignet sich optimal für anspruchsvolle B2B-Anwendungen in der Industrie, Pneumatik und im Gerätebau sowie für hochwertige B2C-Projekte, bei denen es auf Präzision, Langlebigkeit und eine knickfreie Schlauchführung ankommt. 90°-Winkelbauform und sichere Klemmringverschraubung Dank der abgewinkelten Bauform ist dieser Kupplungsstecker die perfekte Wahl für schwer zugängliche Bauräume. Er verhindert effektiv das Abknicken der Schläuche und sorgt für eine saubere, geordnete Medienführung. Ausgestattet ist der Stecker mit einer präzisen Klemmringverschraubung, die exakt auf Schläuche mit einem Außendurchmesser von 6,4 mm und einem Innendurchmesser von 4,3 mm ausgelegt ist. Die Verschraubung umschließt den Schlauch sicher und garantiert eine extrem hohe Zugsicherheit. Hohe Druckfestigkeit und verchromtes Messing Gefertigt aus robustem, verchromtem Messing, hält dieses Bauteil auch starken mechanischen Belastungen im industriellen Alltag mühelos stand. In Kombination mit der widerstandsfähigen Buna-N Dichtung (Nitrilkautschuk) meistert der Stecker problemlos einen hohen Druckbereich von bis zu 17,3 bar sowie extreme Temperaturen von -40 °C bis 82 °C. Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und bietet damit einen maximalen, ungehinderten Durchfluss ohne Druckverluste. Breite System-Kompatibilität (MC / PMC) Das Verbindungsstück zur Kupplung (inklusive O-Ring) besitzt ein standardisiertes Steckmaß von ca. 7,9 mm. Dies macht den Winkelstecker im System enorm flexibel: Er lässt sich nahtlos und leckagefrei mit allen CPC Kupplungen der bewährten PMC-, PMC12- und MC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / MC2104 Bauform: Winkelstecker (90° abgewinkelt) Anschlussart: Klemmringverschraubung Schlauchmaß: 6,4 mm Außendurchmesser / 4,3 mm Innendurchmesser Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N Ausführung: ohne Absperrventil (strömungsoffen) Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PMC, PMC12 und MC (Steckmaß ≈ 7,9 mm)
MC1204 - Kupplung 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, Plattenmontage, ohne Absperrventil
CPC Kupplung Messing MC1204 | Klemmring 6,4 x 4,3 mm | Plattenmontage Verbinden Sie Ihre Schlauchsysteme sicher und dauerhaft mit der bewährten Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit der verchromten Messing-Kupplung MC1204 ein absolut zuverlässiges Premium-Bauteil. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für professionelle B2C-Projekte, bei denen höchste Präzision und Langlebigkeit gefordert sind. Sichere Klemmringverschraubung und Plattenmontage Diese Kupplung ist mit einer präzisen Klemmringverschraubung ausgestattet, die exakt auf Schläuche mit einem Außendurchmesser (AD) von 6,4 mm und einem Innendurchmesser (ID) von 4,3 mm ausgelegt ist. Die Verschraubung umschließt den Schlauch sicher und sorgt für eine extrem zugfeste Verbindung. Ein entscheidender Montagevorteil ist die integrierte Überwurfmutter zur Plattenmontage (Schottverschraubung). Damit lässt sich die Kupplung sauber, verdrehsicher und stabil an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Verchromtes Messing für höchste Beanspruchung Gefertigt aus robustem, verchromtem Messing, überzeugt die Kupplung durch eine hohe mechanische Belastbarkeit und einen sauberen Korrosionsschutz. Sie meistert problemlos einen hohen Druckbereich von bis zu 17,3 bar sowie extreme Temperaturen von -40 °C bis 82 °C. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und bietet somit einen ungehinderten, maximalen Mediendurchfluss ohne Druckverluste. Breite System-Kompatibilität (MC / PMC) Das Verbindungsstück zum Stecker besitzt ein standardisiertes Innenmaß von ca. 7,9 mm. Das macht die Kupplung im System äußerst flexibel: Sie lässt sich nahtlos und sicher mit allen CPC Steckern der beliebten PMC-, PMC12- und MC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / MC1204 Anschlussart: Klemmringverschraubung Schlauchmaß: 6,4 mm Außendurchmesser / 4,3 mm Innendurchmesser Material Gehäuse: Messing, verchromt Ausführung: ohne Absperrventil (strömungsoffen) Montage: inklusive Überwurfmutter zur einfachen Plattenmontage Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Stecker der Serien PMC, PMC12 und MC (Steckmaß ≈ 7,9 mm)

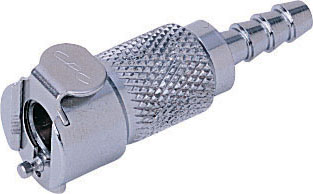

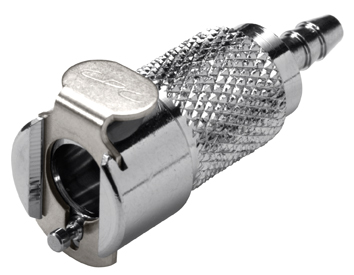

MC1702 - Kupplung 3,2 mm Schlauchanschluss, ohne Absperrventil
CPC Kupplung Messing MC1702 | 3,2 mm Schlauchanschluss | ohne Ventil Verbinden Sie Ihre Schlauchsysteme sicher und dauerhaft mit der bewährten Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit der verchromten Messing-Kupplung MC1702 ein absolut zuverlässiges Premium-Bauteil. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für professionelle B2C-Projekte, bei denen höchste Präzision, kompakte Maße und Langlebigkeit gefordert sind. Sicherer 3,2 mm Schlauchanschluss Diese kompakte Kupplung ist mit einem profilierten Schlauchanschluss für 3,2 mm Schläuche (Innendurchmesser) ausgestattet. Das speziell geformte Tüllenprofil erleichtert das Aufschieben des Schlauchs und sorgt im Betrieb für eine enorm zugfeste und absolut dichte Verbindung – ideal für die sichere Führung von Flüssigkeiten und Gasen. Verchromtes Messing für höchste Beanspruchung Gefertigt aus robustem, verchromtem Messing, überzeugt die Kupplung durch eine hohe mechanische Belastbarkeit und einen exzellenten Korrosionsschutz. Das Gehäuse meistert mühelos einen enormen Druckbereich von bis zu 17,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und garantiert somit einen maximalen, ungehinderten Mediendurchfluss ohne nennenswerte Druckverluste. Breite System-Kompatibilität (MC / PMC) Das Verbindungsstück zum Gegenpart (Stecker) besitzt ein standardisiertes Innenmaß von ca. 7,9 mm. Das macht die Kupplung im System äußerst flexibel: Sie lässt sich nahtlos, sicher und spielend leicht mit allen CPC Steckern der beliebten PMC-, PMC12- und MC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / MC1702 Anschlussart: Schlauchanschluss (Tülle) Schlauchmaß: 3,2 mm (Innendurchmesser) Material Gehäuse: Messing, verchromt Ausführung: ohne Absperrventil (strömungsoffen) Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Stecker der Serien PMC, PMC12 und MC (Steckmaß ≈ 7,9 mm)

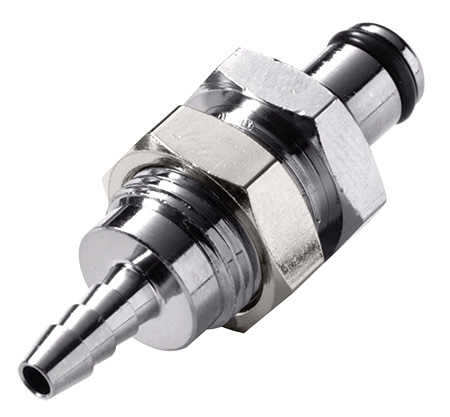

MC4202 - CPC Stecker 3,2 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil, Buna-N Dichtung
CPC Stecker Messing MC4202 | 3,2 mm Schlauchanschluss | Plattenmontage Realisieren Sie professionelle und dauerhaft sichere Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dem verchromten Messing-Stecker MC4202 ein absolutes Premium-Bauteil. Er eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für hochwertige B2C-Projekte, bei denen es auf absolute Präzision, schnelle Handhabung und langlebige Zuverlässigkeit ankommt. Sicherer 3,2 mm Schlauchanschluss und Plattenmontage Dieser Kupplungsstecker ist mit einem profilierten Schlauchanschluss für 3,2 mm Schläuche (Innendurchmesser) ausgestattet. Das speziell geformte Tüllenprofil erleichtert das Aufschieben des Schlauchs und sorgt im Betrieb für eine enorm zugfeste Verbindung. Ein entscheidender Montagevorteil ist die integrierte Überwurfmutter zur Plattenmontage (Schottverschraubung). Damit lässt sich der Stecker sauber, verdrehsicher und stabil an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Verchromtes Messing für höchste Beanspruchung Gefertigt aus robustem, verchromtem Messing, überzeugt der Stecker durch eine hohe mechanische Belastbarkeit und einen exzellenten Korrosionsschutz. In Kombination mit der widerstandsfähigen Buna-N Dichtung (Nitrilkautschuk) meistert das Bauteil problemlos einen enormen Druckbereich von bis zu 17,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und garantiert somit einen maximalen, ungehinderten Mediendurchfluss ohne Druckverluste. Breite System-Kompatibilität (MC / PMC) Das Verbindungsstück zur Kupplung (inklusive O-Ring) besitzt ein standardisiertes Außenmaß von ca. 7,9 mm. Das macht den Stecker im System äußerst flexibel: Er lässt sich nahtlos, sicher und leckagefrei mit allen CPC Kupplungen der beliebten PMC-, PMC12- und MC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / MC4202 Anschlussart: Schlauchanschluss (Tülle) Schlauchmaß: 3,2 mm (Innendurchmesser) Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N Ausführung: ohne Absperrventil (strömungsoffen) Montage: inklusive Überwurfmutter zur einfachen Plattenmontage Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PMC, PMC12 und MC (Steckmaß ≈ 7,9 mm)

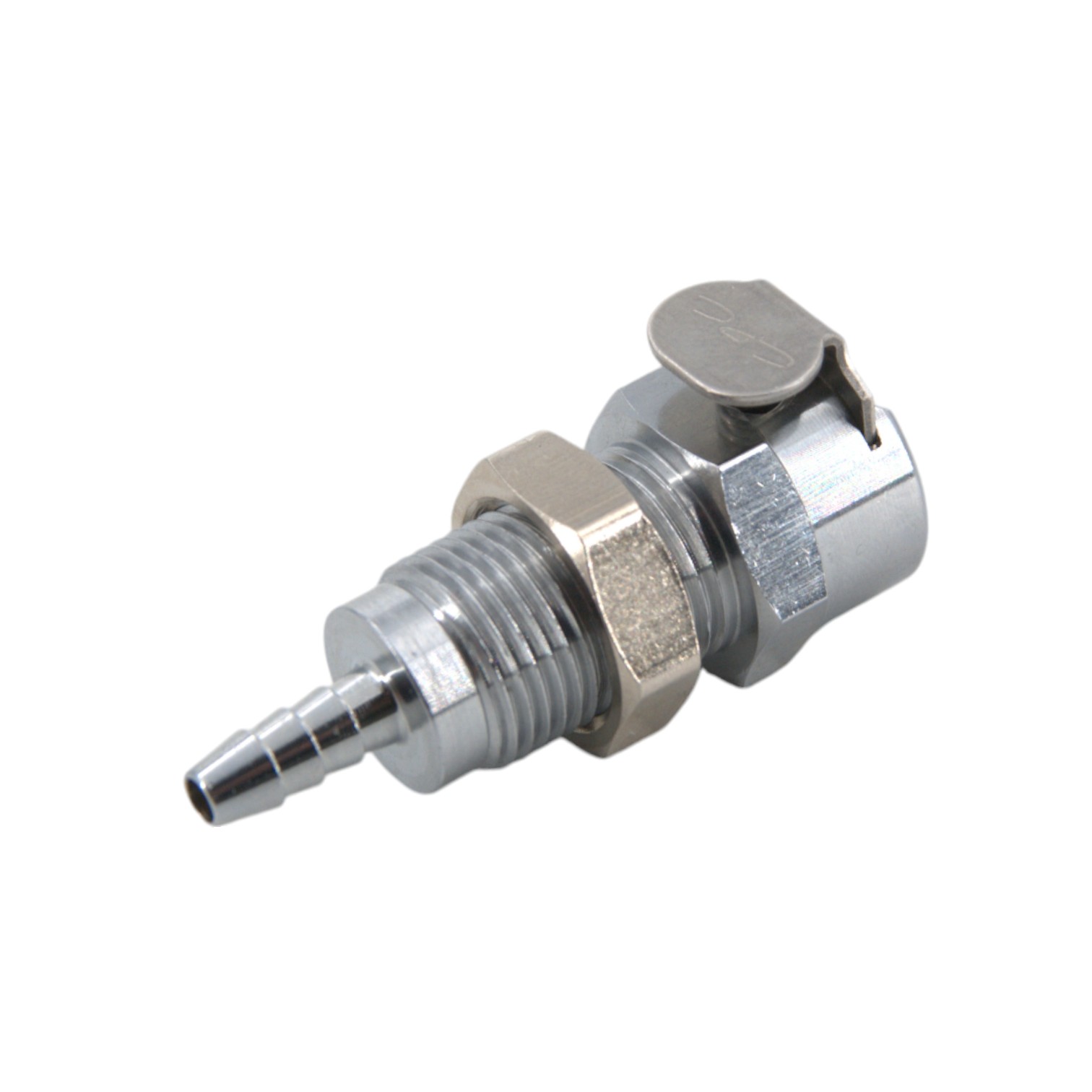

MCD1602 - CPC Kupplung 3,2 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, Buna-N Dichtung
CPC Industriekupplung mit 3,2 mm Schlauchanschluss Die CPC Industriekupplung MCD1602 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Die CPC Industriekupplung MCD1602 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Industriekupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen CPC Steckern der PMC-, PMC12- und MC- Serie kombinieren.
730803 / EPDM-Dichtung, O-Ring für PMC, PMC12 und MC
EPDM-Dichtung O-Ring für PMC, PMC12 und MC Ersatz-Dichtung aus EPDM für CPC Stecker der Serien PMC, PMC12 und MC.
MCD20025 - CPC Stecker 4,0 mm AD / 2,5 mm ID Klemmringverschraubung, mit Absperrventil, Buna-N Dicht
CPC Stecker aus Metall mit 4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser mit Klemmringverschraubung Der CPC Stecker MCD20025 ist mit einer Klemmringverschraubung (4,0 mm Außendurchmesser und 2,5 mm Innendurchmesser) ausgestattet. Der CPC Stecker aus Metall MC20025 besitzt ein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD1603 - CPC Kupplung 4,8 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, Buna-N Dichtung
CPC Metall Kupplung mit 4,8 mm Schlauchanschluss Die CPC Metall Kupplung MCD1603 hat eine Schlauchanschluss für 4,8 mm Innendurchmesser. Die CPC Metall Kupplung MCD1603 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der CPC Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC32 - Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie
PMC32 – Staubkappe für CPC Stecker der PMC-, PMC12- und MC-Serie Die PMC32 Staubkappe ist ein passendes Zubehör für CPC Stecker der Serien PMC, PMC12 und MC. Sie schützt ungenutzte CPC Stecker und Winkelstecker vor Staub, Schmutz und anderen Verunreinigungen und unterstützt damit eine saubere Lagerung, Wartung und Handhabung von CPC Kupplungssystemen. Die Staubschutzkappe besteht aus robustem Acetal und ist in Orange ausgeführt. Mit einem Temperaturbereich von -40 bis +82 °C eignet sich die PMC32 für zahlreiche Anwendungen im Geräte- und Apparatebau, Maschinen- und Anlagenbau, in der Fluidtechnik sowie in Labor-, Analyse- und Versorgungssystemen. Staubschutz für CPC Stecker und Winkelstecker Offene CPC Stecker können während Lagerung, Transport, Wartung oder Stillstandszeiten Staub und Schmutz ausgesetzt sein. Die PMC32 Staubkappe wird auf den entsprechenden Stecker aufgesetzt und schützt den Anschlussbereich während der Nichtbenutzung. Dies ist insbesondere bei Anwendungen sinnvoll, bei denen medienführende Leitungssysteme regelmäßig getrennt werden und die Anschlussbereiche zwischen den Einsätzen möglichst sauber gehalten werden sollen. Geeignet für CPC PMC, PMC12 und MC Die PMC32 Staubschutzkappe ist für Stecker aus mehreren CPC Serien geeignet: CPC PMC-Serie CPC PMC12-Serie CPC MC-Serie Damit eignet sich die Staubkappe als Zubehör für verschiedene CPC Steckverbindungen innerhalb dieser Produktserien. Für gerade Stecker und Winkelstecker Die PMC32 Staubkappe kann zum Schutz geeigneter gerader CPC Stecker sowie entsprechender Winkelstecker verwendet werden. Damit ist sie flexibel innerhalb verschiedener Leitungskonzepte einsetzbar. Gerade bei Geräten und Maschinen mit mehreren lösbaren Anschlüssen kann die Staubkappe dabei helfen, nicht angeschlossene Steckverbindungen klar abzudecken und vor Verschmutzung zu schützen. Acetal in auffälliger orangefarbener Ausführung Die Staubschutzkappe besteht aus Acetal. Der technische Kunststoff eignet sich für kompakte Zubehörkomponenten innerhalb von Fluid- und Schnellkupplungssystemen. Die orange Farbe sorgt für eine gute visuelle Erkennbarkeit. Dies kann beispielsweise bei Wartungsarbeiten, in Maschinen, Geräten oder bei der Lagerung von Baugruppen hilfreich sein. Temperaturbereich von -40 bis +82 °C Die PMC32 ist für einen Temperaturbereich von -40 bis +82 °C angegeben. Dadurch lässt sich die Staubkappe unter unterschiedlichen Umgebungsbedingungen einsetzen. Typische Einsatzbereiche finden sich unter anderem im Maschinen- und Gerätebau, in Labor- und Analysesystemen sowie bei mobilen oder stationären Fluidversorgungssystemen. Technische Daten der CPC PMC32 Staubkappe Artikel: PMC32 Ausführung: Staubkappe / Staubschutzkappe Geeignet für: CPC Stecker und Winkelstecker Kompatible Serien: PMC, PMC12 und MC Material: Acetal Farbe: Orange Druckbereich: bis 8,3 bar Temperaturbereich: -40 bis +82 °C Funktion: Schutz des Steckers vor Staub und Schmutz Für Gerätebau, Maschinenbau und Fluidtechnik Die PMC32 Staubkappe eignet sich insbesondere für Anwender, die CPC Steckverbindungen regelmäßig trennen oder zeitweise ungenutzt lassen. Typische Einsatzbereiche sind: Geräte- und Apparatebau Maschinen- und Anlagenbau Fluid- und Pumpentechnik Labor- und Analysetechnik Medizintechnik Wasseraufbereitung und Filtration Dosier- und Versorgungssysteme OEM-Geräte und Serienprodukte Wartung und Instandhaltung Reparatur- und Servicebetriebe Praktisch bei Wartung, Lagerung und Transport Bei Wartungs- oder Reparaturarbeiten werden CPC Verbindungen häufig getrennt. Die PMC32 kann den freiliegenden Stecker während dieser Zeit abdecken und vor Verschmutzungen schützen. Auch beim Transport oder der Lagerung von Geräten, Schlauchleitungen und Baugruppen ist eine Staubschutzkappe sinnvoll, wenn Stecker zeitweise nicht mit einer Kupplung verbunden sind. PMC31 und PMC32 – Staubschutz für beide Kupplungsseiten Während der PMC32 zum Schutz der CPC Stecker vorgesehen ist, kann auf der gegenüberliegenden Kupplungsseite ein entsprechender Staubstecker eingesetzt werden. Dadurch lassen sich beide getrennten Seiten eines CPC Kupplungssystems während Stillstand, Lagerung oder Wartung vor Staub und Schmutz schützen. CPC Kupplungen und weiteres Zubehör Weitere Kupplungen, Stecker und Zubehörteile finden Sie in unserer Kategorie CPC Kupplungen und Schnellkupplungen. Weitere Lösungen zum Verbinden und Trennen medienführender Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder. Hinweis: Vor der Verwendung sollte geprüft werden, ob die PMC32 für den eingesetzten CPC Stecker und die jeweilige Serie geeignet ist. Die Staubkappe dient in erster Linie zum Schutz des Anschlusses vor Staub und Schmutz.
100901 - Plattenmontage-Mutter für PMC, PMC12 und MC, Edelstahl V4A (1.4401)
Plattenmontage Mutter für PMC, PMC12 und MC aus Edelstahl Plattenmontage Mutter für CPC Kupplung und CPC-Stecker der Serien PMC, PMC12 und MC.

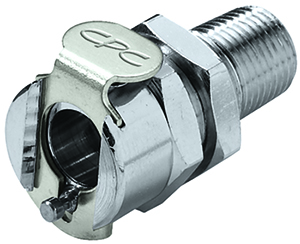

MCD1502 - Kupplung 1/8" NPT Außengewinde, Plattenmontage, mit Absperrventil, Buna-N Dichtung
CPC Metall Kupplung mit 1/8" NPT Außengewinde Die CPC Metall Kupplung MCD1502 ist mit einem 1/8" NPT Außengewinde versehen. Die CPC Metall Kupplung MCD1502 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der CPC Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N gefertigt. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 7,9 mm. Sie können diese CPC Metall Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

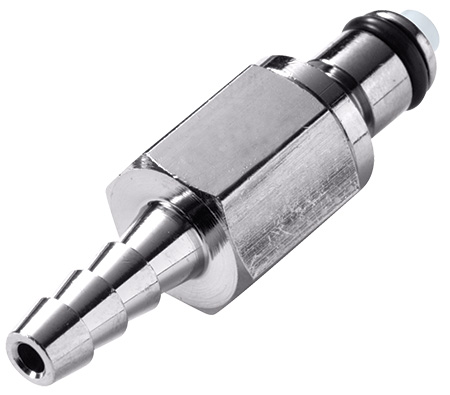

MCD2203 - CPC Stecker 4,8 mm Schlauchanschluss, mit Absperrventil, Buna-N Dichtung
CPC Metall Stecker mit 4,8 mm Schlauchanschluss Der CPC Metall Stecker MCD2203 hate einen Schlauchanschluss für 4,8 mm Innendurchmesser. Der CPC Metall Stecker mit 4,8 mm Schlauchanschluss MCD2203 besitzt ein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD1002BSPT - CPC Kupplung 1/8" BSPT Außengewinde, mit Absperrventil, Buna-N Dichtung
Metall CPC Kupplung mit 1/8" BSPT Außengewinde Die CPC Kupplung MCD1002BSPT ist mit einem 1/8" BSPT Außengewinde versehen. Die Metall CPC Kupplung mit 1/8" BSPT Außengewinde MCD1002BSPT besitzt ein Absperrventil. Das Material der CPC Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker hat ein Maß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
MCD2404 - CPC Stecker 1/4" NPT Außengewinde, mit Abspereventil, Buna-N Dichtung
CPC Metall Stecker mit 1/4" NPT Außengewinde Der CPC Metall Stecker MCD2404 hat ein 1/4" NPT Außengewinde. Der CPC Metall Stecker MCD2404 besitzt ein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung, mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
730804 / Viton-Dichtung (FKM), O-Ring für PMC, PMC12 und MC
Ersatz-Dichtung aus Viton für Stecker der Serien PMC, PMC12 und MC.

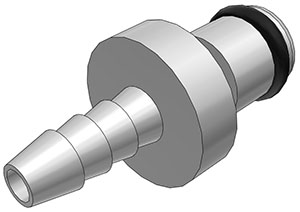

MC2202 - CPC Stecker 3,2 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Stecker aus Metall mit 3,2 mm Schlauchanschluss Der CPC Stecker MC2202 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Der CPC Stecker aus Metall MC2202 besitzt kein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD2402BSPTV - Stecker 1/8" BSPT Außengewinde, mit Absperrventil, VITON-Dichtung
Der Stecker MCD2402BSPTV mit einem 1/8" BSPT Außengewinde. Der MCD2402BSPTV besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus FKM (VITON). Das Verbindungsstück zur Kupplung, mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD1004 - CPC Kupplung 1/4" NPT Außengewinde, mit Absperrventil, Buna-N Dichtung
CPC Metall Kupplung mit 1/4" NPT Außengewinde Die CPC Kupplung MCD1004 mit einem 1/4" NPT Außengewinde. Die CPC Metall Kupplung MCD1004 besitzt ein Absperrventil. Das Material der CPC Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker hat ein Maß von ≈ 7,9 mm. Sie können diese CPC Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
PMC31 - Staubstecker für CPC Kupplungen der PMC-, PMC12- und MC-Serie
PMC31 – Staubstecker für CPC Kupplungen der PMC-, PMC12- und MC-Serie Der PMC31 Staubstecker ist ein passendes Zubehör für CPC Schnellkupplungen der Serien PMC, PMC12 und MC. Er schützt nicht verwendete Kupplungsanschlüsse zuverlässig vor dem Eindringen von Staub, Schmutz und anderen Verunreinigungen und unterstützt damit eine saubere Lagerung, Wartung und Handhabung von CPC Kupplungssystemen. Der Staubstecker besteht aus robustem Acetal und ist durch seine orange Farbe gut sichtbar. Mit einem Temperaturbereich von -40 bis +82 °C eignet sich der PMC31 für zahlreiche Anwendungen im Geräte- und Apparatebau, Maschinen- und Anlagenbau, in der Fluidtechnik sowie in Labor-, Analyse- und Versorgungssystemen. Staubschutz für CPC Schnellkupplungen Offene Kupplungsanschlüsse können während Lagerung, Transport, Wartung oder Stillstand Schmutz und Staub ausgesetzt sein. Der PMC31 Staubstecker wird auf den entsprechenden CPC Kupplungsanschluss aufgesetzt und schützt diesen während der Nichtbenutzung. Dies ist insbesondere bei Anwendungen sinnvoll, bei denen saubere Fluidverbindungen wichtig sind und Kupplungen regelmäßig getrennt, gewartet oder vorübergehend außer Betrieb genommen werden. Geeignet für CPC PMC, PMC12 und MC Der PMC31 ist für Kupplungen aus mehreren bewährten CPC Serien geeignet: CPC PMC-Serie CPC PMC12-Serie CPC MC-Serie Damit kann derselbe Staubstecker innerhalb verschiedener kompatibler CPC Kupplungssysteme eingesetzt werden. Robustes Acetal für den technischen Einsatz Der Staubstecker besteht aus Acetal. Der technische Kunststoff eignet sich für kompakte und robuste Zubehörkomponenten innerhalb von Kupplungs- und Fluidverbindungssystemen. Die auffällige orange Farbgebung erleichtert zudem die visuelle Erkennung des eingesetzten Staubschutzes, beispielsweise bei Wartungsarbeiten, in Werkstätten oder innerhalb komplexerer Maschinen und Anlagen. Temperaturbereich von -40 bis +82 °C Der PMC31 ist für einen Temperaturbereich von -40 bis +82 °C angegeben und kann damit in einem breiten Spektrum technischer Umgebungsbedingungen eingesetzt werden. Dies macht ihn unter anderem für Maschinen, Geräte, Laboranwendungen, Fluidversorgungssysteme sowie Wartungs- und Serviceeinsätze interessant. Technische Daten des CPC PMC31 Staubsteckers Artikel: PMC31 Ausführung: Staubstecker / Staubschutz Geeignet für: CPC Kupplungen Kompatible Serien: PMC, PMC12 und MC Material: Acetal Farbe: Orange Druckbereich: bis 8,3 bar Temperaturbereich: -40 bis +82 °C Funktion: Schutz des Kupplungsanschlusses vor Staub und Schmutz Für Gerätebau, Maschinenbau und Fluidtechnik Der PMC31 Staubstecker eignet sich insbesondere für Anwender, die CPC Schnellkupplungen regelmäßig trennen oder zeitweise ungenutzt lassen. Typische Einsatzbereiche sind: Geräte- und Apparatebau Maschinen- und Anlagenbau Fluid- und Pumpentechnik Labor- und Analysetechnik Medizintechnik Wasseraufbereitung und Filtration Dosier- und Versorgungssysteme OEM-Geräte und Serienprodukte Wartung und Instandhaltung Reparatur- und Servicebetriebe Praktisch bei Wartung, Lagerung und Transport Besonders bei Wartungsarbeiten oder dem Austausch von Komponenten werden CPC Kupplungen häufig zeitweise getrennt. Mit dem PMC31 kann der offene Kupplungsanschluss während dieser Zeit vor Verschmutzungen geschützt werden. Auch bei der Lagerung oder dem Transport von Geräten, Baugruppen und Kupplungssystemen bietet der Staubstecker eine einfache Möglichkeit, offene Anschlüsse abzudecken und sauber zu halten. Saubere Kupplungsanschlüsse bei wiederkehrender Nutzung In Anwendungen mit regelmäßigem Kuppeln und Entkuppeln können Staubstecker dazu beitragen, die Anschlussbereiche während Stillstandszeiten geschützt zu halten. Dies ist besonders bei technischen Systemen sinnvoll, in denen Verunreinigungen im Bereich der Fluidverbindung möglichst vermieden werden sollen. Der PMC31 ist damit ein praktisches Zubehör für Anwender, die CPC Schnellkupplungen professionell einsetzen und Wert auf eine saubere Handhabung der Kupplungskomponenten legen. CPC Kupplungen und weiteres Zubehör Weitere Kupplungen, Stecker und Zubehörteile finden Sie in unserer Kategorie CPC Kupplungen und Schnellkupplungen. Weitere Lösungen zum Verbinden und Trennen medienführender Leitungen finden Sie außerdem in unserer Kategorie Schlauchverbindungen und Schlauchverbinder. Hinweis: Vor der Verwendung sollte geprüft werden, ob der PMC31 für die eingesetzte CPC Kupplungsserie und die jeweilige Anwendung geeignet ist. Der Staubstecker dient in erster Linie zum Schutz des Kupplungsanschlusses vor Staub und Schmutz.
MCD4204 - CPC Stecker 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, Buna-N Dichtung
CPC Stecker mit 6,4 mm Schlauchanschluss zur Plattenmontage Der CPC Stecker MCD4204 mit eine Schlauchanschluss für 6,4 mm Innendurchmesser. Der CPC Metall Stecker MCD4204 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Messing verchromt. Das Verbindungsstück mit O-Ring zur Kupplung hat ein Außenmaß von ≈ 7,9 mm. Sie können diesen Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD2104 - CPC Winkelstecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil
CPC Metall Winkelstecker mit 6,4 mm Außendurchmesser Der CPC Metall Winkelstecker MCD2104 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Der CPC Metall Winkelstecker MCD2104 besitzt ein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
MCD1304 - CPC Kupplung 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil, Buna-N Dicht
CPC Metall Kupplung mit Klemmringverschraubung Die CPC Metall Kupplung MCD1304 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Die CPC Metall Kupplung MCD1304 besitzt ein Absperrventil. Das Material der CPC Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.

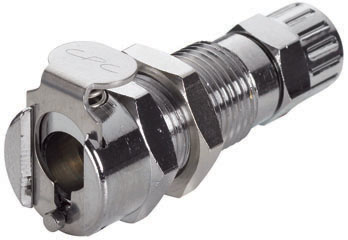

MCD1204 - CPC Kupplung 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, Plattenmontage, mit Absperrventil
CPC Metall Kupplung mit 6,4 mm Außendurchmesser Die CPC Metall Kupplung MCD1204 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Die CPC Metall Kupplung mit 6,4 mm Außendurchmesser MCD1204 besitzt ein Absperrventil, jedoch eine Überwurfmutter zur Plattenmontage. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zum CPC Stecker hat ein Innenmaß von ≈ 7,9 mm. Sie können diese Kupplung mit allen Steckern der PMC-, PMC12- und MC- Serie kombinieren.
MCD2402BSPT - CPC Stecker 1/8" BSPT Außengewinde, mit Absperrventil, Buna-N Dichtung
CPC Stecker aus Metall mit 1/8" BSPT Außengewinde Der CPC Stecker MCD2402BSPT hat ein 1/8" BSPT Außengewinde. Der CPC Stecker aus Metall MCD2402BSPT besitzt ein Absperrventil. Das Material des CPC Steckers ist Messing verchromt und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung, mit dem O-Ring, hat ein Maß von ≈ 7,9 mm. Sie können diesen CPC Stecker mit allen Kupplungen der PMC-, PMC12- und MC- Serie kombinieren.
- Betriebsdruck, Temperatur & Werkstoffe
- Schlauch-, Gewinde- & Klemmringanschlüsse
- Mit oder ohne Absperrventil?
- Kompatibel mit PMC & PMC12
- High-Temperature-Ausführungen
- Gerade, Winkel & Plattenmontage
- MC, PMC oder PMC12?
- Typische Anwendungen
- Häufige Fragen zur MC-Serie
Betriebsdruck, Betriebstemperatur & Werkstoffe der MC-Serie
Die MC-Serie ist für Anwendungen konzipiert, bei denen robuste Metallkomponenten sowie ein höherer Druckbereich gefragt sind.
Betriebsdruck: Vakuum bis 17,3 bar (250 psi)
Betriebstemperatur: -40 °C bis +82 °C / -40 °F bis +180 °F
Werkstoffe der MC-Serie:
- Hauptkomponenten: Messing, verchromt
- Ventil: Acetal
- Ventilfeder: Edelstahl 316
- O-Ringe: Buna-N
Die Entriegelungstaste sowie weitere Feder- und Stiftkomponenten bestehen aus Edelstahl.
Bitte beachten: Die genannten Werte beziehen sich auf die Standardausführung der MC-Serie. Druck, Temperatur, Medium, Chemikalien und Umgebungsbedingungen können die Leistungsfähigkeit der Schnellkupplung beeinflussen. Die konkrete Eignung muss deshalb immer für die jeweilige Anwendung geprüft werden.
Metall-Schnellkupplungen für unterschiedliche Anschlüsse
Die CPC MC-Serie bietet verschiedene Anschlussarten und lässt sich dadurch flexibel in Maschinen, Geräte und technische Fluidsysteme integrieren.
Schlauchanschlüsse von 3,2 bis 6,4 mm
Für flexible Schlauchleitungen finden Sie je nach Ausführung unter anderem Anschlüsse mit:
- 3,2 mm / 1/8"
- 4,8 mm / 3/16"
- 6,4 mm / 1/4"
Bei klassischen Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl maßgeblich.
NPT- und BSPT-Gewinde
Für den direkten Anschluss an Geräte, Ventile oder Verteiler stehen unter anderem folgende Gewinde zur Verfügung:
- 1/8" NPT
- 1/4" NPT
- R 1/8" BSPT
- R 1/4" BSPT
NPT- und BSPT-Gewinde basieren auf unterschiedlichen Gewindenormen und dürfen trotz teilweise ähnlicher Größen nicht einfach miteinander gleichgesetzt werden.
10-32 UNF
Für kompakte Geräte- und Fluidanwendungen stehen außerdem MC Komponenten mit 10-32-UNF-Anschluss zur Verfügung.
Klemmringverschraubungen
Neben Schlauch- und Gewindeanschlüssen finden Sie MC Schnellkupplungen mit Klemmringverschraubung. Das aktuelle Sortiment umfasst beispielsweise Varianten für:
- 4,0 mm Außendurchmesser / 2,5 mm Innendurchmesser
- 6,4 mm Außendurchmesser / 4,3 mm Innendurchmesser
Damit lassen sich entsprechend dimensionierte Schlauch- oder Rohrleitungen direkt mit der CPC Schnellkupplung verbinden.
MC Kupplungen mit oder ohne Absperrventil
Die MC-Serie ist sowohl mit als auch ohne integriertes Absperrventil erhältlich. Dadurch kann die Kupplungsverbindung gezielt an den jeweiligen Prozess angepasst werden.
Ohne Absperrventil
Bei nicht absperrenden Stecker- oder Kupplungsseiten bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Variante eignet sich für Anwendungen, bei denen beim Entkuppeln keine automatische Absperrung erforderlich ist.
Mit Absperrventil
Bei einer absperrenden MC Komponente schließt das integrierte Ventil den Durchfluss auf der jeweiligen Seite, sobald die Schnellkupplung getrennt wird.
Damit lassen sich beispielsweise folgende Kombinationen realisieren:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Ausführung geeignet ist, hängt davon ab, ob das Medium beim Trennen auf einer oder auf beiden Seiten abgesperrt werden soll.
MC mit PMC und PMC12 kombinieren
Ein wesentlicher Vorteil der CPC MC-Serie ist ihre Kompatibilität mit den Serien PMC und PMC12.
Dadurch können passende Metallkomponenten der MC-Serie beispielsweise mit:
kombiniert werden.
So kann beispielsweise eine robuste Metallseite mit einer leichteren Kunststoffseite verbunden werden, sofern Kupplungsgröße und technische Ausführung zueinander passen.
Wichtig: Bei gemischten Kupplungssystemen gelten für Druck, Temperatur und Medienbeständigkeit immer die technischen Grenzen aller verwendeten Einzelkomponenten. Das Gesamtsystem darf daher nur innerhalb der zulässigen Betriebsbedingungen der jeweils am stärksten begrenzenden Komponente betrieben werden.
High-Temperature-Ausführungen bis 204 °C auf Anfrage
Neben der Standard-MC-Serie mit einem Betriebstemperaturbereich von -40 °C bis +82 °C sind spezielle High-Temperature-Ausführungen erhältlich.
Je nach Ausführung sind Varianten für Temperaturen von bis zu 204 °C / 400 °F verfügbar. Diese Sonderausführungen unterscheiden sich von der Standardkonfiguration und sollten gezielt anhand der konkreten Temperatur-, Medien- und Druckanforderungen ausgewählt werden.
Wenn Sie eine MC Schnellkupplung für erhöhte Temperaturen benötigen, unterstützen wir Sie gerne bei der technischen Auswahl beziehungsweise bei der Anfrage einer geeigneten Ausführung.
Buna-N-O-Ringe in der Standardausführung
Die Standard-MC-Serie verwendet Buna-N beziehungsweise NBR als O-Ring-Werkstoff.
Buna-N wird häufig für allgemeine industrielle Fluid- und Gasanwendungen eingesetzt. Ob die Dichtung für ein bestimmtes Medium geeignet ist, muss jedoch anhand der konkreten Anwendung und Medienverträglichkeit geprüft werden.
Innerhalb des erweiterten, kompatiblen CPC Sortiments können auch andere Dichtungswerkstoffe auftreten. Die technischen Daten der tatsächlich ausgewählten MC-, PMC- oder PMC12-Komponente sind deshalb maßgeblich.
Gerade, Winkel- und Plattenmontage-Ausführungen
Die MC-Serie bietet verschiedene Bauformen für unterschiedliche Einbausituationen.
Gerade Kupplungen und Stecker
Gerade Ausführungen führen Schlauch oder Leitung axial von der Kupplungsverbindung weiter und eignen sich für Installationen mit ausreichend Platz hinter der Schnellkupplung.
Winkelstecker
Gewinkelte MC Stecker ermöglichen eine platzsparende 90°-Umlenkung direkt an der Kupplungsstelle. Das ist insbesondere in kompakten Geräten oder bei engen Einbauräumen von Vorteil.
Plattenmontage
Ausführungen zur Plattenmontage können direkt an Gehäusen, Gerätefronten oder Montageplatten befestigt werden. Dadurch entsteht eine klar definierte Schnittstelle zwischen internen und externen Fluidleitungen.
MC, PMC oder PMC12 – welche CPC Serie passt?
MC, PMC und PMC12 verwenden eine kompatible Kupplungsschnittstelle, unterscheiden sich jedoch deutlich bei Werkstoff, Dichtung und Betriebsbedingungen.
| Serie | Hauptwerkstoff | Standard-Dichtung | Betriebsdruck | Temperatur |
|---|---|---|---|---|
| MC | Messing, verchromt | Buna-N | Vakuum bis 17,3 bar | -40 bis +82 °C |
| PMC | Acetal | Buna-N | Vakuum bis 8,3 bar | -40 bis +82 °C |
| PMC12 | Polypropylen | EPDM | Vakuum bis 8,3 bar | 0 bis +71 °C |
MC eignet sich insbesondere für Anwendungen, bei denen eine robuste Metallausführung und ein höherer Betriebsdruck gefragt sind.
PMC bietet dagegen eine leichte Acetal-Ausführung mit ähnlichem Temperaturbereich, während PMC12 mit Polypropylen und EPDM insbesondere für Anwendungen interessant ist, bei denen diese Werkstoffkombination bevorzugt wird.
Typische Anwendungen der CPC MC-Serie
Die robuste Metallausführung und der höhere Druckbereich machen die MC-Serie für zahlreiche industrielle Systeme interessant.
CPC nennt unter anderem folgende Einsatzbereiche:
- Laserkühlsysteme
- Bodenuntersuchung
- Diagnostik
- Gasflaschenschränke
- Siebdruck
- Kraftstoffleitungen
- Fluid- und Gastechnik
- Maschinen- und Anlagenbau
- Geräte- und Apparatebau
- Mess- und Prüftechnik
- OEM-Anwendungen
Welche MC-Ausführung für die jeweilige Anwendung geeignet ist, hängt von Medium, Druck, Temperatur, Anschluss und benötigter Absperrfunktion ab.
Weitere CPC Schnellkupplungsserien entdecken
- CPC Schnellkupplungen im Überblick
- CPC PMC-Serie – kompatible Acetal-Kupplungen
- CPC PMC12-Serie – kompatible Polypropylen-Kupplungen
- CPC SMC-Serie – besonders kompakte Schnellkupplungen
- CPC PLC-Serie – größere Anschlussvielfalt
- CPC Colder Products
Viele CPC MC Kupplungen, Stecker und Ersatzteile können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Druckbereich, Temperatur, Schlauchanschluss, Gewinde, Klemmringverschraubung oder Serienkompatibilität unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC MC-Serie
Was ist die CPC MC-Serie?
Die MC-Serie ist eine robuste CPC Schnellkupplungsbaureihe aus verchromtem Messing. Sie eignet sich für zahlreiche Fluid- und Gasanwendungen und ist für höhere Betriebsdrücke als die kompatiblen PMC- und PMC12-Serien ausgelegt.
Wie hoch ist der Betriebsdruck der MC-Serie?
Der Betriebsdruck reicht von Vakuum bis 17,3 bar beziehungsweise 250 psi.
Welche Betriebstemperatur ist bei der MC-Serie zulässig?
Die Standardausführung ist für -40 °C bis +82 °C beziehungsweise -40 °F bis +180 °F spezifiziert.
Aus welchen Materialien besteht die MC-Serie?
Die Hauptkomponenten bestehen aus verchromtem Messing. Das Ventil besteht aus Acetal, die Ventilfeder aus Edelstahl 316 und die O-Ringe der Standardausführung aus Buna-N.
Welche Schlauchanschlüsse gibt es?
Im Schellen-Shop finden Sie je nach Ausführung MC Komponenten für 3,2, 4,8 und 6,4 mm Schlauchinnendurchmesser.
Gibt es MC Schnellkupplungen mit Absperrventil?
Ja. Die MC-Serie umfasst Stecker und Kupplungen mit und ohne Absperrventil. Bei absperrenden Ausführungen wird der Durchfluss beim Trennen auf der jeweiligen Seite geschlossen.
Ist die MC-Serie mit PMC kompatibel?
Ja. Passende MC Komponenten lassen sich mit Kupplungen und Steckern der PMC-Serie kombinieren.
Ist die MC-Serie mit PMC12 kompatibel?
Ja. Die MC-Serie ist auch mit entsprechenden Komponenten der PMC12-Serie kompatibel.
Was ist der Unterschied zwischen MC und PMC?
MC besteht hauptsächlich aus verchromtem Messing und ist bis 17,3 bar spezifiziert. PMC verwendet Acetal und ist standardmäßig bis 8,3 bar ausgelegt. Beide Serien verwenden in der Standardausführung Buna-N-O-Ringe und sind miteinander kompatibel.
Gibt es die MC-Serie für Temperaturen über 82 °C?
Ja. Zusätzlich zur Standardausführung sind spezielle High-Temperature-Versionen erhältlich, die je nach Ausführung für Temperaturen bis 204 °C beziehungsweise 400 °F ausgelegt sind.
Welche Gewinde gibt es bei MC Kupplungen?
Je nach Ausführung finden Sie unter anderem 1/8" und 1/4" NPT, R 1/8" und R 1/4" BSPT sowie 10-32-UNF-Anschlüsse. Zusätzlich stehen Schlauchtüllen und Klemmringverschraubungen zur Verfügung.
