Schneckengewindeschellen – Schlauchschellen mit Schneckengewinde
Schneckengewindeschellen gehören zu den am häufigsten eingesetzten Schlauchschellen und ermöglichen eine lösbare sowie nachstellbare Befestigung von Schläuchen auf Stutzen, Anschlüssen und Rohrenden. Über die Schraube und den Schneckenmechanismus lässt sich die Schelle innerhalb ihres vorgesehenen Spannbereichs stufenlos an den Schlauchdurchmesser anpassen.
Im Schellen-Shop finden Sie Schneckengewindeschellen in unterschiedlichen Größen, Bandbreiten, Werkstoffen und Bauformen für Industrie, Maschinenbau, Fahrzeugtechnik, Landwirtschaft, Handwerk sowie private technische Anwendungen. Je nach Einsatzbereich stehen kompakte Ausführungen für kleine Schlauchdurchmesser ebenso zur Verfügung wie robuste Varianten für größere Schlauchverbindungen.
Brückenschelle für Spiralschlauch, Bandbreite 12 mm
Brückenschelle nach DIN 3017 Mit der Brückenschelle nach DIN 3017 können Sie industrielle Kunststoffschläuche (z.B. AIRDUC®, PROTAPE® oder TIMBERDUC®) mit einer Spirale (Verstärkung) professionell und sicher befestigen. Diese Spiralschlauchschelle hat eine Bandbreite von 12 mm und ist in den Materialien W2 und W4 erhältlich. Neben den Spannbereichen von minimal 35 bis maximal 250 mm können Sie auch die Steigung der Spiralschlauchschelle nach Ihren Bedürfnissen wählen. Hierbei unterscheidet man zwischen rechtssteigend und linkssteigend. Je nachdem welche Steigung Ihr Spiralschlauch müssen Sie hier bitte rechts oder links auswählen. Achtung: Sollten Sie diesen Artikel für einen kleinen Durchmesser benötigen, verwenden Sie bitte unsere Spiralschlauchschelle CLAMP 212. Wie erkenne ich, welche Steigung mein Spiralschlauch hat? Halten Sie Ihren Spiralschlauch senkrecht vor sich. Jetzt sehen Sie, ob sich Ihre Spirale zur linken oder rechten Seite nach oben dreht. Materialbeschreibung: W2 - das Gehäuse und das Bandmaterial sind auch rostfreien Stahl 1.4016 und die Schraube im Verschluss ist aus verzinkten Stahl W4 - Alle Komponenten der Spiralschlauchschelle sind aus Edelstahl V2A (1.4301)
Schlauchschelle SGS TORRO, Bandbreite 9 mm
Schlauchschelle nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle nach DIN 3017 ist bis 210 mm in verschiedenen Abstufungen frei wählbar.
Schlauchschelle SGS TORRO, Bandbreite 12 mm
NORMA Schlauchschelle TORRO | 12mm Schneckengewindeschelle | DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art und Einsatzgebiete. Die Schlauchschelle nach DIN 3017 Teil 1 Form A ist in Abstufungen bis zu einem Spannbereich von 410 mm wählbar.
NORMACLAMP® Quick Lock mit Klappverschluss, Bandbreite 12 mm, W2B
NORMACLAMP® Quick Lock Schlauchschelle mit 12 mm Bandbreite Die Schlauchschelle NORMACLAMP® Quick-Lock in Bandbreite 12 mm wird aus einem endlos Gewindeband mit abgeflachten Kanten und glatter Innenseite produziert. So können Beschädigungen des Schlauches verhindert werden. Diese robusten Schlauchschellen wurden für einen breiten Anwendungsbereich konzipiert. Das Quick-Lock Gehäuse verkürzt und vereinfacht die Montage der Schlauchschelle. Durch den großen Spannbereich wird die Lagerung unterschiedlicher Schlauchschellen nicht mehr nötig. Der Spannbereich der NORMACLAMP® Quick Lock Schlauchschelle kann ausgewählt werden. Die Banddicke beträgt 0,7 mm bei einer Bandbreite von 12 mm. Anwendung: Wasserwirtschaft Klimatechnik Bau Sanitär Vorteile: Quick-Lock-Verschluss erleichtert die Montage sichere Verbindung mit dem Schlauch Flexibilität großer Spannbereich
BREEZE Constant-Torque Standard (AERO HKFK) mit Tellerfeder, Bandbreite 14,3 mm
BREEZE Schlauchschelle Die BREEZE Constant Torque Standard (AERO HKFK) Schlauchschelle ist ein Durchbruch in der Verbindungstechnik. Durch den speziellen Tellerfedermechanismus kann sich die Schlauchschelle mit Konstantmoment automatisch im Durchmesser vergrößern oder verkleinern, je nach den Einflüssen durch Betriebs- oder Umgebungstemperaturen. Die einzigartige Bauweise vermeidet Undichtigkeiten durch Kaltfluss. Der Spannbereich kann durch verschiedene Größen von 12 mm bis maximal 90 mm gewählt werden. Vorteile auf einen Blick Hohe Dichtzuverlässigkeit über einen weiten Temperaturbereich Automatisches Nachspannen bei Temperaturveränderungen Hohe Leistungsfähigkeit Einlegering sorgt für konstanten Dichtdruck
Schlauchschelle Maxi Bandbreite 20 mm
Schlauchschelle Maxi Die Schlauchschelle MAXI ist einfach in der Handhabung und geeignet für schwere und robuste Anwendungen wie zum Beispiel im Sanitärbereich. Schwere, glattwandige Schläuche können mit diesen Schlauchschellen einfach und sicher an Rohrenden, Kupplungen und andere Anschlüsse montiert werden. Das stabile Band mit einer Breite von 20 mm besitzt eine durchgeprägte Innenseite. Das Schneckengewinde der Maxi Schlauchschelle gewährleistet maximale Anzugskräfte und eine gleichmäßige Verteilung des Anpressdrucks über die gesamte Bandbreite, so dass eine zuverlässige Abdichtung gewährleistet werden kann. Die Schlauchschelle Maxi ist für die Spannbereiche bis 440 mm auswählbar. Höchste Qualität Made in Germany.
Doppeldrahtklemme DDK / Drahtschlauchschellen zum Befestigen von Spiralschlauch
Doppeldrahtklemme DDK / Drahtschlauchschellen zum Befestigen von Spiralschlauch Die Doppeldrahtklemme oder auch Drahtschlauchschellen DDK aus verzinktem Stahl (W1) oder aus Edelstahl V2A (W4) eignet sich sehr gut zur Befestigung von Vakuumschlauch, Spiralschlauch oder anderen Schlauch mit gewellter Außendecke. Das Material W1 (verzinkter Stahl) ist für Anwendungen mit geringer Anforderung an Korrosionsbeständigkeit verwendbar. Der angegebene Spannbereich entspricht dem Innendurchmesser der Doppeldrahtklemme, und muss somit Ihren gemessenen Schlauchaußendurchmesser einschließen, damit der entsprechende Schlauch befestigt werden kann.
Schlauchschelle Hy-Gear Bandbreite 14,3 mm, V2A
HY-GEAR Schlauchschelle aus Edelstahl Die Schlauchschelle HY-GEAR mit Schneckenantrieb und geschlitztem Gewinde hat zusätzlich einen Schlitz für einen Schraubendreher mit Sechskantantrieb. Ihre Vorteile bestehen in der unbeschränkten Wiederverwendbarkeit und der einfachen Montage, selbst unter eingeschränkten Platzverhältnissen. Diese Schlauchschelle findet ihre Verwendung vor allem im Fahrzeug-, Flugzeug- und Schiffsbau sowie in Industrie und Gewerbe. Der Spannbereich der Schlauchschelle ist von 11 mm bis maximal 406 mm in verschiedenen Spannbereichen wählbar. Die Schlauchschelle HY-GEAR hat die Schlüsselweite SW 8. Bitte beachten Sie dies bei der Auswahl, des Montagewerkzeuges.
Schlauchschelle ABA Nova SMS, Bandbreite 9 mm
Schlauchschelle ABA Nova SMS 9 mm Bandbreite Die Schlauchschelle ABA Nova SMS aus verzinktem Stahl (W1), Edelstahl V2A (W4) oder Edelstahl V4A (W5) ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova SMS ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie
Schlauchschelle ABA Original SMS, Bandbreite 12 mm
Schlauchschelle ABA Original SMS 12 Bandbreite ABA Original Schlauchschellen überzeugen durch ein hochfestes, einteiliges Pressgehäuse, abgerundete Bandkanten und eine glatte Bandinnenseite zum Schutz der Schläuche. ABA Original – die störungssichere Schlauchschelle mit hoher Spannkraft und hohem Bruchdrehmoment. Die Schlauchschelle ABA Original SMS mit 12 Bandbreite hat einen wählbaren Spannbereich von 15 mm bis 307 mm. Das Material der hochwertigen Schlauchschelle ist ebenfalls wählbar. Sie können verzinkten Stahl oder Edelstahl für die Schlauchschelle wählen.
SB Multi Schlösser W2 für 8 mm Endlosband
Verschluss für Endlosband Diese Schraubverschlüsse für geschlitztes Endlosband bieten wir in einer Verpackungseinheit zu 25 Stück an, die Verschlüss für Endlosband können bei Bedarf aber auch einzeln erworben werden. Sie sind wiederverwendbar und für Anwendungen unter beengten Einbauverhältnissen geeignet. Die für die Montage erforderlichen Werkzeuge sind Schraubendreher oder Steckschlüssel und Blechschere.
NORMA Constant-Torque Standard (HKF), schwere Ausführung, mit Tellerfeder, Bandbreite 15,8 mm
NORMA Constant-Torque® HKF | Schwere Ausführung | Neue BREEZE Version | 15,8 mm ℹ️ Wichtiger Hinweis: Die neue Version der BREEZE Constant-Torque HKF! Bei der NORMA Constant-Torque® Heavy Duty (HKF) handelt es sich um die offizielle und technologisch weiterentwickelte Nachfolgeversion der weltweit bewährten BREEZE Constant-Torque HKF. Sie erhalten das gleiche revolutionäre Konstruktionsprinzip, nun gefertigt nach den modernsten Industriestandards von NORMA. Meistern Sie extreme Temperaturschwankungen und anspruchsvolle Einsatzbedingungen mit absoluter Zuverlässigkeit. Diese Schelle stellt einen echten Durchbruch in der Verbindungstechnik dar. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dieser schweren Ausführung die ultimative Lösung für Hochleistungsanwendungen im professionellen B2B-Bereich (Nutzfahrzeuge, Maschinenbau, Baumaschinen) sowie für kompromisslose B2C-Projekte. Automatischer Temperaturausgleich durch Tellerfedern Normale Schlauchverbindungen können bei extremen Temperaturschwankungen durch den sogenannten Kaltfluss des Schlauchmaterials undicht werden. Die NORMA Constant-Torque® löst dieses Problem durch ihren cleveren Tellerfedermechanismus. Ausgestattet mit 10 kraftvollen Tellerfedern, vergrößert oder verkleinert die Schelle ihren Durchmesser bei Erwärmung oder Abkühlung völlig automatisch. Das bedeutet: Das Anzugsdrehmoment (Konstantmoment) bleibt jederzeit stabil, die Verbindung ist dauerhaft leckagefrei und ein zeitaufwendiges Nachziehen der Schelle entfällt komplett. Massive Konstruktion nach SAE-Norm (SLHD) Gefertigt nach der strengen SAE-Norm J1508 Typ "SLHD" (Heavy Duty), ist diese Schelle für maximale Belastungen ausgelegt. Das geschlitzte Schellenband mit einer robusten Bandbreite von 15,8 mm (ca. 16 mm) sorgt für eine breite, sichere und materialschonende Flächenpressung auf dem Schlauch. Die widerstandsfähige Sechskantschraube mit einer Schlüsselweite von 10 mm ermöglicht zudem eine hervorragende Kraftübertragung bei der Montage. Verfügbare Werkstoffe und Spannbereiche Um Ihnen für jede Umgebung den exakt passenden Korrosionsschutz zu bieten, ist die HKF-Schelle in zwei Materialgüten erhältlich: W2: Band und Gehäuse aus rostfreiem Stahl (1.4016), Verschlussteile verzinkt (der solide Standardschutz für unzählige Industrieanwendungen). W4: Komplett aus hochwertigem V2A-Edelstahl (1.4301) für höchste Beständigkeit (z. B. für Chemie, Marine oder den ungeschützten Außenbereich). Technische Daten im Überblick Produkttyp: Schlauchschelle mit Konstantmoment (Nachfolger der BREEZE Constant-Torque HKF) Norm: SAE J1508 Typ “SLHD” Bandbreite: 15,8 mm Schlüsselweite (SW): 10 mm Bandart: geschlitztes Schellenband Besonderheit: 10 Tellerfedern für automatischen Toleranzausgleich Verfügbare Spannbereiche (mm): 32-54 | 45-67 | 57-79 | 70-92 | 83-105 | 95-118 | 108-130 | 121-143 | 133-156 | 146-168
Schlauchschelle SGS TORRO mit Flügelgriff Bandbreite 12 mm, Edelstahl V2A (W4)
Schlauchschelle mit Flügelmutter / Flügelgriff | TORRO SGS 12 mm | Edelstahl | nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro mit Flügelmutter nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Die Schlauchschelle hat eine Bandbreite von 12mm und ist aus V2A Edelstahl (1.4301) hergestellt. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach per Hand montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend. Diese Schlauchklemme mit einer Flügelmutter aus Kunststoff ist die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle mit Flügelmutter ist in verschiedenen Abstufungen wählbar.

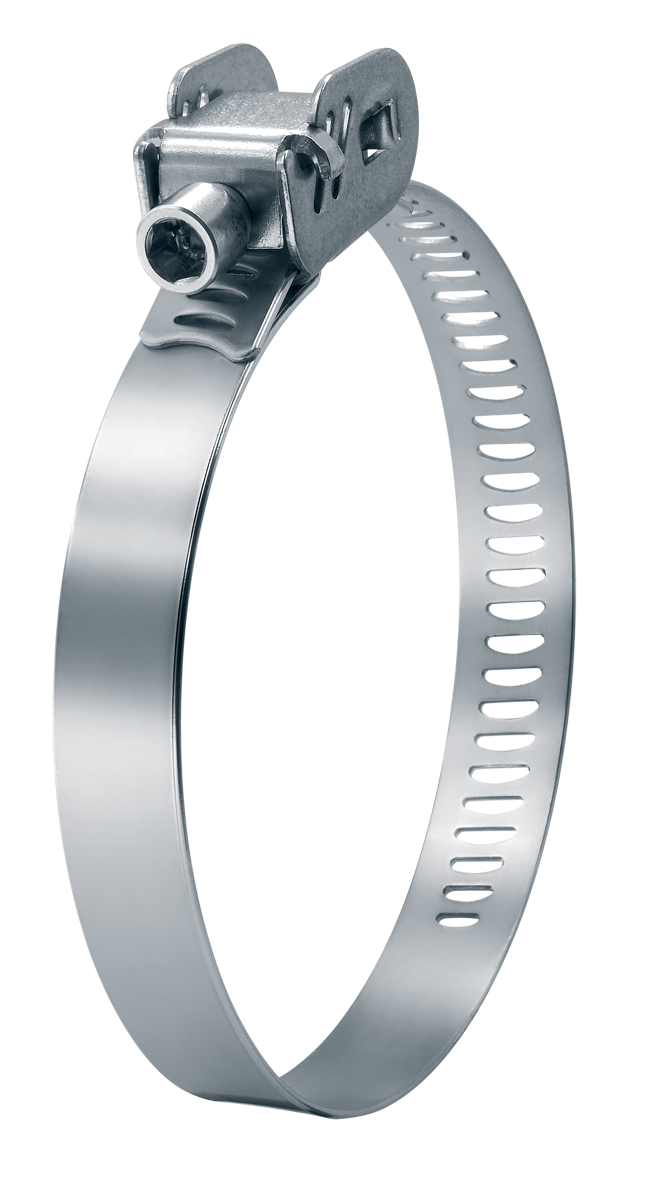

Schraubschelle Mini R+S Typ 180, Edelstahl V2A
Schraubschelle Schraubschellen mit Zylinderschraube Mini R+S mit einer von Bandbreite 5.0 mm und Bandstärke 0.4 mm. Die Mini R+S besteht komplett aus Edelstahl V2A (1.4301).
Serflex Micro Schneckengewindeschelle, Bandbreite 5 mm
Serflex Micro Schneckengewindeschelle | Bandbreite 5 mm Die Serflex Micro Schneckengewindeschelle mit einer Bandbreite von 5 mm ist speziell für den Einsatz in beengten Platzverhältnissen konzipiert. Sie eignet sich hervorragend für Anwendungen, bei denen Rohre oder Schläuche in engen Räumen befestigt werden müssen. Produktmerkmale: Kompakte Bauweise: Ideal für enge Platzverhältnisse, ermöglicht eine einfache Installation auch bei begrenztem Raum. Schneckengewindemechanismus: Sorgt für eine gleichmäßige Spannkraft und sicheren Halt um den Schlauch oder das Rohr. Material: Hergestellt aus W2B, bietet sie einen guten Korrosionsschutz für die meisten Anwendungen. Vorteile: Einfache Montage: Der Schneckengewindemechanismus ermöglicht eine schnelle und sichere Befestigung. Vielseitigkeit: Geeignet für verschiedene Anwendungen, insbesondere dort, wo der Platz begrenzt ist. Zuverlässigkeit: Sorgt für festen Halt und minimiert das Risiko von Leckagen oder Verrutschen. Anwendungsbereiche: Ideal für die Befestigung von kleinen Schläuchen oder Rohren in engen Räumen. Geeignet für Reparaturarbeiten und Anwendungen, bei denen eine kompakte Schelle erforderlich ist. Die Serflex Micro Schneckengewindeschelle ist somit die optimale Lösung für Anwendungen, die eine zuverlässige und platzsparende Befestigung erfordern.
Endlosband Bandrolle 14 mm W4, geschlitzt
Spannband Edelstahl Endlosband in 14 mm Bandbreite Dieses Spannband Edelstahl Endlosband (1.4301) mit durchgehend geschlitztem Gewinde bieten wir als 5 m - oder als 30 m - Rolle an. Es ist flexibel und vielseitig einsetzbar, da sich das Band unterschiedlichen Objekten in Form und Größe anpassen kann. Das Endlosband ist besonders geeignet für Befestigungen und Reparaturen unter schwierigen und außergewöhnlichen Bedingungen. Das Spannband Edelstahl Endlosband ist in 14 mm Bandbreite erhältlich.
Schlauchschelle ABA Nova, Bandbreite 9 mm, Stahl verzinkt
Schlauchschelle ABA Nova Die Schlauchschelle ABA Nova aus verzinktem Material ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel, in der typischen blauen Farbe, sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie
NORMACLAMP HD Bandbreite 16 mm, V2A
NORMACLAMP® HD Schlauchschelle für starke Belastung Die NORMACLAMP® HD Schlauchschelle eignet sich für spezielle Einsatzgebiete, in denen große Anzugsdrehmomente und Anpressdrücke erforderlich sind. Befestigen Sie mit dieser Schlauchschelle aus Edelstahl beispielsweise Silikon-, Kunststoff- und Gummischläuchen mit Stahleinlagen. Ihre verlängerte Brücke verhindert Schlauchaustritte sowie Beschädigungen am Schlauch. Unsere NORMACLAMP® HD Schlauchschelle gibt es für die Spannbereiche von 25 mm bis 310 mm.
Brückenschelle für Spiralschlauch, Bandbreite 9 mm
Brückenschelle DIN 3017 Mit der Brückenschelle nach DIN 3017 können Sie industrielle Kunststoffschläuche (z.B. AIRDUC®, PROTAPE® oder TIMBERDUC®) mit einer Spirale (Verstärkung) professionell und sicher befestigen. Diese Spiralschlauchschelle hat eine Bandbreite von 9 mm und ist in den Materialien W2 und W4 erhältlich. Neben den Spannbereichen von minimal 35 bis maximal 250 mm können Sie auch die Steigung der Spiralschlauchschelle nach Ihren Bedürfnissen wählen. Hierbei unterscheidet man zwischen rechtssteigend und linkssteigend. Je nachdem welche Steigung Ihr Spiralschlauch müssen Sie hier bitte rechts oder links auswählen. Achtung: Sollten Sie diesen Artikel für einen kleineren Durchmesser benötigen, verwenden Sie bitte unsere Spiralschlauchschelle CLAMP 212. Wie erkenne ich, welche Steigung mein Spiralschlauch hat? Halten Sie Ihren Spiralschlauch senkrecht vor sich. Jetzt sehen Sie, ob sich Ihre Spirale zur linken oder rechten Seite nach oben dreht. Materialbeschreibung: W2 - das Gehäuse und das Bandmaterial sind auch rostfreien Stahl 1.4016 und die Schraube im Verschluss ist aus verzinkten Stahl W4 - Alle Komponenten der Spiralschlauchschelle sind aus Edelstahl V2A (1.4301)
Schlauchschelle TORRO mit Wellfeder, Bandbreite 9 mm
Schlauchschelle TORRO mit Wellfeder | Breite 9mm Die Schlauchschelle TORRO mit Wellfeder ist mit einer integrierten Federeinlage ausgestattet. Diese Federeinlage gleicht Durchmesserschwankungen durch Temperaturveränderung aus und sorgt somit für eine durchgängig sichere Verbindung zwischen Stutzen und Schlauch. Die Schlauchschelle TORRO mit Wellfeder ist für einen Spannbereich zwischen 12 mm und 140 mm in unterschiedlichen Abstufungen wählbar.
Schlauchschelle ABA Original, Bandbreite 12 mm, Stahl verzinkt
Schlauchschelle ABA Original Bandbreite 12 mm Die Schlauchschelle ABA Original hat eine Bandbreite von 12 mm und überzeugt durch ein hochfestes, einteiliges Pressgehäuse. Durch die abgerundeten Bandkanten und einer glatten Bandinnenseite werden die Schläuche geschützt. Die Schlauchschelle ABA Original mit einer Bandbreite von 12 mm hat einen wählbaren Spannbereich von 16 mm bis 310 mm. Vorteile auf einen Blick Hohe Spannkraft Hohes Bruchdrehmoment Schlauchschonend dank glatter Bandinnenseite Jede Schelle ist zur Rückverfolgbarkeit mit einem Datumsstempel versehe Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie Heimwerker
BREEZE Schneckengewindeschelle AERO BG, Bandbreite 14,3 mm, W2
BREEZE Schneckengewinde Schlauchschelle Die Breeze Aero BG ist die ideale Schlauchschelle für Anwendungen, bei denen ein wenig mehr Kraft als normal erforderlich ist. Sie wurde zum Abdichten von Hochdruckverbindungen an Luft-, Wasser- oder Hydraulikleitungen entwickelt. Die BGV Schlauchschelle bietet einen innovativen Schnellverschluss für deutlich schnelleres Montieren der Schlauchschelle. Das Einlegeband ist ein integraler Bestandteil des Bandes und schützt Schläuche mit weichen Oberflächen (Silikon usw.) vor Beschädigungen durch Extrusion oder Scherung durch die Bandschlitze. Die BREEZE Schneckengewinde Schlauchschelle ist für Spannbereiche bis zu 160 mm auswählbar.
Schlauchschelle SGS TORRO®, Bandbreite 7,5 mm
Schlauchschelle SGS TORRO®, Bandbreite 7,5 mm nach DIN 3017 Die Schlauchschelle NORMACLAMP® TORRO nach DIN 3017 in der Bandbreite 7,5 mm ist eine Schlauchschelle mit Schneckengewinde zur Befestigung von Schläuchen. Sie ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle SGS TORRO®, Bandbreite 7,5 mm nach DIN 3017 liegt zwischen 8 mm und 18 mm. Das Material der Schlauchschelle kann verzinkt oder aus Edelstahl gewählt werden.
Schlauchschelle SGS TORRO mit Flügelgriff, Bandbreite 9 mm, Edelstahl V2A (W4)
Schlauchschelle mit Flügelmutter / Flügelschritt | TORRO SGS 9 mm | Edelstahl | nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro mit Flügelmutter nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Die Schlauchschelle hat eine Bandbreite von 9mm und ist aus V2A Edelstahl (1.4301) hergestellt. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach per Hand montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend. Diese Schlauchklemme mit einer Flügelmutter aus Kunststoff ist die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle mit Flügelmutter ist in verschiedenen Abstufungen wählbar.
Was ist eine Schneckengewindeschelle?
Eine Schneckengewindeschelle besteht grundsätzlich aus einem Schellenband, einem Gehäuse beziehungsweise Verschluss und einer Schraube. Beim Drehen der Schraube greift der Schneckenmechanismus in die dafür vorgesehene Struktur des Bandes ein. Dadurch wird der Durchmesser der Schelle verkleinert oder vergrößert.
Der große Vorteil dieser Konstruktion liegt in der flexiblen Einstellung. Innerhalb des angegebenen Spannbereichs lässt sich die Schelle an unterschiedliche Außendurchmesser anpassen. Gleichzeitig kann die Verbindung bei Wartungs-, Reparatur- oder Umbauarbeiten wieder gelöst werden.
Schneckengewindeschellen eignen sich deshalb für zahlreiche Anwendungen, bei denen eine zuverlässige, einstellbare und wieder lösbare Schlauchverbindung benötigt wird.
Wie funktioniert eine Schlauchschelle mit Schneckengewinde?
Beim Anziehen der Schraube bewegt sich das Schellenband durch den Verschluss. Der Innendurchmesser der Schelle wird dadurch kleiner und das Band legt sich um den Schlauch.
Der Schlauch wird dabei auf dem darunterliegenden Anschluss beziehungsweise Schlauchstutzen fixiert. Voraussetzung für eine zuverlässige Verbindung ist, dass Schlauch, Stutzen und Schelle hinsichtlich Größe und Konstruktion zueinander passen.
Eine ungeeignete Kombination aus Schlauch und Anschluss sollte nicht durch übermäßig starkes Anziehen der Schelle ausgeglichen werden. Zu hohe Spannkräfte können den Schlauch, die Schelle oder den Anschluss beschädigen.
Schneckengewindeschellen für unterschiedliche Anwendungen
Durch ihre einfache Montage und die große Auswahl an Größen werden Schneckengewindeschellen in vielen technischen Bereichen eingesetzt.
Typische Einsatzgebiete sind beispielsweise:
- Maschinen- und Anlagenbau
- Fahrzeug- und Nutzfahrzeugtechnik
- Werkstatt und Instandhaltung
- Pumpen- und Fluidtechnik
- Wasser- und Versorgungssysteme
- Landwirtschaft und Bewässerung
- Geräte- und Apparatebau
- Camping und Wohnmobil
- Garten- und Haustechnik
- Reparatur- und Wartungsarbeiten
Welche Ausführung für die jeweilige Anwendung geeignet ist, hängt unter anderem von Schlauchdurchmesser, Bandbreite, Werkstoff, Temperatur, Umgebungsbedingungen und mechanischer Belastung ab.
Die richtige Größe einer Schneckengewindeschelle bestimmen
Für die Auswahl der richtigen Schneckengewindeschelle ist der Außendurchmesser des Schlauchs im montierten Zustand entscheidend.
Der reine Innendurchmesser eines Schlauchs reicht für die Bestimmung der Schellengröße nicht aus. Wandstärke und Anschlussstutzen beeinflussen den tatsächlichen Außendurchmesser deutlich.
Gehen Sie deshalb möglichst folgendermaßen vor:
- Schlauch auf den vorgesehenen Anschlussstutzen montieren.
- Außendurchmesser des montierten Schlauchs bestimmen.
- Eine Schelle auswählen, deren Spannbereich diesen Durchmesser sicher abdeckt.
Beispiel: Beträgt der gemessene Außendurchmesser 32 mm, muss eine Schneckengewindeschelle gewählt werden, deren angegebener Spannbereich 32 mm einschließt.
Kann eine Schneckengewindeschelle zu groß sein?
Ja. Auch wenn sich eine deutlich größere Schelle theoretisch weit zusammenziehen lässt, ist das nicht automatisch sinnvoll. Das Band kann sich ungünstig verformen oder die Klemmkraft nicht gleichmäßig auf den Schlauch übertragen.
Der Spannbereich sollte deshalb möglichst passend zur tatsächlichen Schlauchgröße gewählt werden.
Welche Bandbreite ist die richtige?
Schneckengewindeschellen werden mit unterschiedlichen Bandbreiten angeboten. Welche Bandbreite sinnvoll ist, hängt unter anderem von Schlauchdurchmesser, verfügbarer Montagefläche und der Konstruktion der Verbindung ab.
Schmale Schellen benötigen weniger Platz auf dem Anschlussstutzen und eignen sich daher besonders für kompakte Einbausituationen. Breitere Ausführungen verteilen die Spannkraft auf eine größere Fläche und können bei anderen Schlauchgrößen oder Anwendungen Vorteile bieten.
Es gilt jedoch nicht grundsätzlich:
Je breiter die Schelle, desto besser die Verbindung.
Entscheidend ist vielmehr, dass Schellenbreite, Schlauch und Anschluss zur jeweiligen Anwendung passen.
Geprägtes oder geschlitztes Schellenband
Auch die Ausführung des Schellenbandes unterscheidet sich je nach Produktserie. Bei Schneckengewindeschellen kommen unter anderem geprägte und geschlitzte Bandkonstruktionen zum Einsatz.
Geprägtes Band
Bei einem geprägten Band wird die für den Schneckenmechanismus notwendige Struktur in das Schellenband eingeprägt. Das Band bleibt dabei je nach Konstruktion weitgehend geschlossen.
Geschlitztes Band
Bei geschlitzten Ausführungen besitzt das Schellenband entsprechende Öffnungen beziehungsweise Schlitze, in die der Schneckenmechanismus eingreift.
Welche Bandkonstruktion besser geeignet ist, kann nicht pauschal beantwortet werden. Entscheidend sind die konkrete Schellenausführung, der Schlauch und die Anforderungen der Anwendung.
Schneckengewindeschellen aus Edelstahl
Schneckengewindeschellen aus Edelstahl sind besonders interessant, wenn Feuchtigkeit, Korrosion oder anspruchsvolle Umgebungsbedingungen eine Rolle spielen.
Sie kommen beispielsweise in Außenbereichen, Fahrzeugtechnik, Wassertechnik, Landwirtschaft sowie in industriellen Anlagen zum Einsatz.
Bei der Werkstoffauswahl sollte jedoch nicht nur darauf geachtet werden, ob eine Schelle allgemein als Edelstahl-Ausführung bezeichnet wird. Je nach Produkt können Band, Gehäuse und Schraube aus unterschiedlichen Werkstoffen bestehen.
Deshalb ist die konkrete Werkstoffangabe der jeweiligen Produktvariante maßgeblich.
W1, W2, W4 oder W5 – was bedeuten die Werkstoffklassen?
Bei Schlauchschellen werden häufig Bezeichnungen wie W1, W2, W4 oder W5 verwendet. Sie dienen zur Einordnung unterschiedlicher Werkstoffausführungen der Schelle.
Welche Materialien bei der jeweiligen Klasse für Band, Gehäuse und Schraube verwendet werden, sollte immer anhand der konkreten Produkt- und Herstellerangaben geprüft werden. Die Materialausführung ist insbesondere dann relevant, wenn Korrosionsbeständigkeit oder besondere Umgebungsbedingungen eine Rolle spielen.
Im Schellen-Shop finden Sie verschiedene Werkstoffvarianten. Auf den jeweiligen Produktseiten sind die konkreten Materialien und Ausführungen angegeben.
Schneckengewindeschellen nach DIN 3017
Bei professionellen Schlauchschellen spielt auch die DIN 3017 eine wichtige Rolle. Verschiedene Schneckengewindeschellen beziehungsweise Produktserien werden entsprechend den Anforderungen dieser Norm angeboten.
Ob eine konkrete Schelle nach DIN 3017 ausgeführt ist und welcher Teil beziehungsweise welche Form zutrifft, muss jedoch immer anhand der jeweiligen Produktangaben geprüft werden.
Ein Beispiel aus unserem Sortiment sind entsprechende Ausführungen der NORMA TORRO Schlauchschellen.
NORMA TORRO Schneckengewindeschellen
NORMA TORRO gehört zu den bekannten Produktserien im Bereich der klassischen Schneckengewindeschellen. Die Schellen werden in zahlreichen Spannbereichen und unterschiedlichen Werkstoffausführungen angeboten.
Wenn Sie gezielt nach dieser Produktserie suchen, finden Sie die entsprechenden Varianten in unserer Kategorie TORRO Schlauchschellen.
Die TORRO-Kategorie übernimmt dabei gezielt die Marken- und Serienbegriffe, während diese Seite das übergeordnete Thema Schneckengewindeschellen abdeckt.
Serflex Micro für besonders kompakte Anwendungen
Für kleine Schlauchdurchmesser und begrenzte Einbausituationen stehen besonders kompakte Ausführungen zur Verfügung.
Ein Beispiel sind die Serflex Micro Schlauchschellen mit schmalem Band. Sie sind speziell auf kompakte Anwendungen und kleinere Spannbereiche ausgerichtet.
Damit ergänzen sie das allgemeine Sortiment an Schneckengewindeschellen um eine besonders platzsparende Variante.
Schneckengewindeschelle oder MINI R+S?
Nicht jede schraubbare Schlauchschelle ist automatisch dieselbe Bauform. Neben klassischen Schneckengewindeschellen gibt es weitere kompakte Schellenkonstruktionen.
Dazu gehören beispielsweise die MINI R+S Schlauchschellen. Diese stellen eine eigene Produktgruppe dar und sollten nicht allein aufgrund ihrer Schraubverbindung mit klassischen Schneckengewindeschellen gleichgesetzt werden.
Welche Bauart die bessere Wahl ist, hängt von der jeweiligen Einbausituation und den technischen Anforderungen ab.
Schneckengewindeschellen im Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau werden Schneckengewindeschellen unter anderem an Wasser-, Kühl-, Luft- und Fluidleitungen eingesetzt.
Ihre stufenlose Verstellbarkeit erleichtert die Anpassung an unterschiedliche Schlauchdimensionen. Gleichzeitig kann die Verbindung bei Wartungsarbeiten wieder geöffnet werden.
Für industrielle Anwendungen sollten Werkstoff, Spannbereich und Bauform auf die jeweiligen Betriebsbedingungen abgestimmt werden.
Schneckengewindeschellen für KFZ und Fahrzeugtechnik
Auch in der Fahrzeugtechnik werden Schlauchschellen mit Schneckengewinde eingesetzt. Typische Anwendungen finden sich beispielsweise an Kühlmittel-, Luft- oder anderen technischen Schlauchleitungen.
Im Fahrzeugbereich können Temperaturwechsel, Vibrationen und Feuchtigkeit zusätzliche Anforderungen an Schelle und Schlauchverbindung stellen.
Deshalb sollte nicht ausschließlich nach dem Durchmesser ausgewählt werden. Auch die konstruktive Eignung der jeweiligen Schelle für die konkrete Anwendung ist wichtig.
Schneckengewindeschellen für Wasser, Pumpen und Bewässerung
In Pumpen-, Wasser- und Bewässerungssystemen werden flexible Schläuche häufig über Schlauchtüllen und ähnliche Anschlüsse verbunden.
Schneckengewindeschellen ermöglichen hier eine schnell montierbare und wieder lösbare Befestigung. Für Außenanwendungen oder dauerhaft feuchte Umgebungen sollte insbesondere auf eine geeignete Werkstoffausführung geachtet werden.
Schneckengewindeschellen in Werkstatt und Handwerk
Durch ihre universelle Einsetzbarkeit gehören Schneckengewindeschellen auch in Werkstätten und Handwerksbetrieben zu den häufig verwendeten Schlauchbefestigungen.
Sie eignen sich unter anderem für Reparaturen, Nachrüstungen und Wartungsarbeiten, sofern Schlauch, Anschluss und Schelle technisch zueinander passen.
Durch die große Auswahl an Spannbereichen können unterschiedliche Schlauchgrößen mit entsprechend dimensionierten Schellen befestigt werden.
Schneckengewindeschelle oder andere Schlauchschelle?
Eine Schneckengewindeschelle ist nicht für jede Schlauchverbindung automatisch die beste Lösung. Je nach Anwendung können andere Schellentypen besser geeignet sein.
Für hohe Belastungen können beispielsweise Gelenkbolzenschellen infrage kommen. Bei dauerhaften kompakten Verbindungen werden häufig Ohrklemmen eingesetzt, während für bestimmte Spiralschläuche spezielle Spiralschlauch- oder Brückenschellen erforderlich sein können.
Einen Überblick über die unterschiedlichen Bauformen finden Sie in unserer Kategorie Schlauchschellen.
Schneckengewindeschellen und Schlauchverbinder kombinieren
Eine zuverlässige Verbindung entsteht nur dann, wenn auch der darunterliegende Anschluss zum Schlauch passt.
Der Außendurchmesser der Schlauchtülle muss mit dem Schlauch kompatibel sein. Eine ungeeignete Verbindung kann nicht durch besonders starkes Anziehen der Schelle ausgeglichen werden.
Passende Schlauchverbinder für unterschiedliche Durchmesser, Materialien und technische Anwendungen finden Sie ebenfalls im Schellen-Shop.
Schneckengewindeschellen richtig montieren
Vor der Montage sollte geprüft werden, ob Schellengröße, Schlauch und Anschluss zueinander passen.
Der Schlauch wird zunächst vollständig auf den vorgesehenen Stutzen geschoben. Anschließend wird die Schneckengewindeschelle auf dem geeigneten Klemmbereich positioniert und gleichmäßig angezogen.
Die Schelle sollte weder auf der Kante des Anschlusses noch in einer ungeeigneten Position sitzen. Außerdem sollte sie nur so weit angezogen werden, wie es für die jeweilige Verbindung erforderlich und zulässig ist.
Nach der Montage empfiehlt sich insbesondere bei technisch beanspruchten Verbindungen eine Kontrolle des Sitzes.
Schneckengewindeschellen online kaufen im Schellen-Shop
Im Schellen-Shop können Sie Schneckengewindeschellen online kaufen und gezielt nach Größe, Spannbereich, Bandbreite, Werkstoff und Produktserie auswählen.
Das Sortiment umfasst unterschiedliche Ausführungen für Industrie, Maschinenbau, Fahrzeugtechnik, Werkstatt, Landwirtschaft und private Anwendungen. Viele Produkte sind auch in kleinen Stückzahlen erhältlich.
Damit erhalten sowohl Gewerbe- und Industriekunden als auch technisch orientierte Privatkunden Zugang zu professionellen Schlauchschellen ohne zwingend große Verpackungseinheiten bestellen zu müssen.
Wenn Sie nicht sicher sind, welche Schneckengewindeschelle für Ihre Anwendung geeignet ist, unterstützen wir Sie gerne bei Fragen zu Spannbereich, Werkstoff, Bandbreite oder Bauform.
Häufige Fragen zu Schneckengewindeschellen
Was ist eine Schneckengewindeschelle?
Eine Schneckengewindeschelle ist eine einstellbare Schlauchschelle, bei der eine Schraube über einen Schneckenmechanismus das Schellenband bewegt. Dadurch lässt sich die Schelle innerhalb ihres Spannbereichs an den Außendurchmesser des Schlauchs anpassen.
Wie finde ich die richtige Größe einer Schneckengewindeschelle?
Messen Sie den Außendurchmesser des Schlauchs im montierten Zustand auf dem Anschlussstutzen. Dieser Wert muss innerhalb des angegebenen Spannbereichs der Schelle liegen.
Was ist der Unterschied zwischen geprägtem und geschlitztem Band?
Bei einem geprägten Schellenband wird die für den Schneckenmechanismus benötigte Struktur in das Band eingeprägt. Geschlitzte Ausführungen besitzen entsprechende Öffnungen beziehungsweise Schlitze. Welche Bauform geeignet ist, hängt von Schelle, Schlauch und Anwendung ab.
Gibt es Schneckengewindeschellen aus Edelstahl?
Ja. Schneckengewindeschellen sind je nach Produktserie in unterschiedlichen Werkstoffen erhältlich, darunter auch Edelstahl-Ausführungen. Die konkrete Materialzusammensetzung von Band, Gehäuse und Schraube sollte anhand der jeweiligen Produktangaben geprüft werden.
Was bedeuten W1, W2, W4 und W5?
Diese Bezeichnungen werden zur Einordnung unterschiedlicher Werkstoffausführungen von Schlauchschellen verwendet. Welche Materialien bei der jeweiligen Ausführung eingesetzt werden, ist den konkreten Hersteller- und Produktangaben zu entnehmen.
Sind Schneckengewindeschellen nach DIN 3017 erhältlich?
Ja. Verschiedene Produktserien werden entsprechend DIN 3017 angeboten. Ob eine konkrete Ausführung der Norm entspricht und welche Form beziehungsweise welcher Teil zutrifft, sollte auf der jeweiligen Produktseite geprüft werden.
Kann eine Schneckengewindeschelle wieder geöffnet werden?
Ja. Durch die Schraubkonstruktion kann die Schelle grundsätzlich wieder gelöst werden. Vor einer erneuten Verwendung sollte geprüft werden, ob Schelle, Schlauch und Anschluss noch technisch einwandfrei sind.
Kann eine Schneckengewindeschelle zu groß gewählt werden?
Ja. Eine deutlich zu große Schelle kann beim Anziehen ungünstig arbeiten oder sich verformen. Der Spannbereich sollte deshalb möglichst passend zum tatsächlichen Außendurchmesser des montierten Schlauchs gewählt werden.
