Schraubschelle Typ 180 mit Klappschloss, Edelstahl V2A – 30-60
3,15 €
Lieferzeit: ca. 30 Werktage.

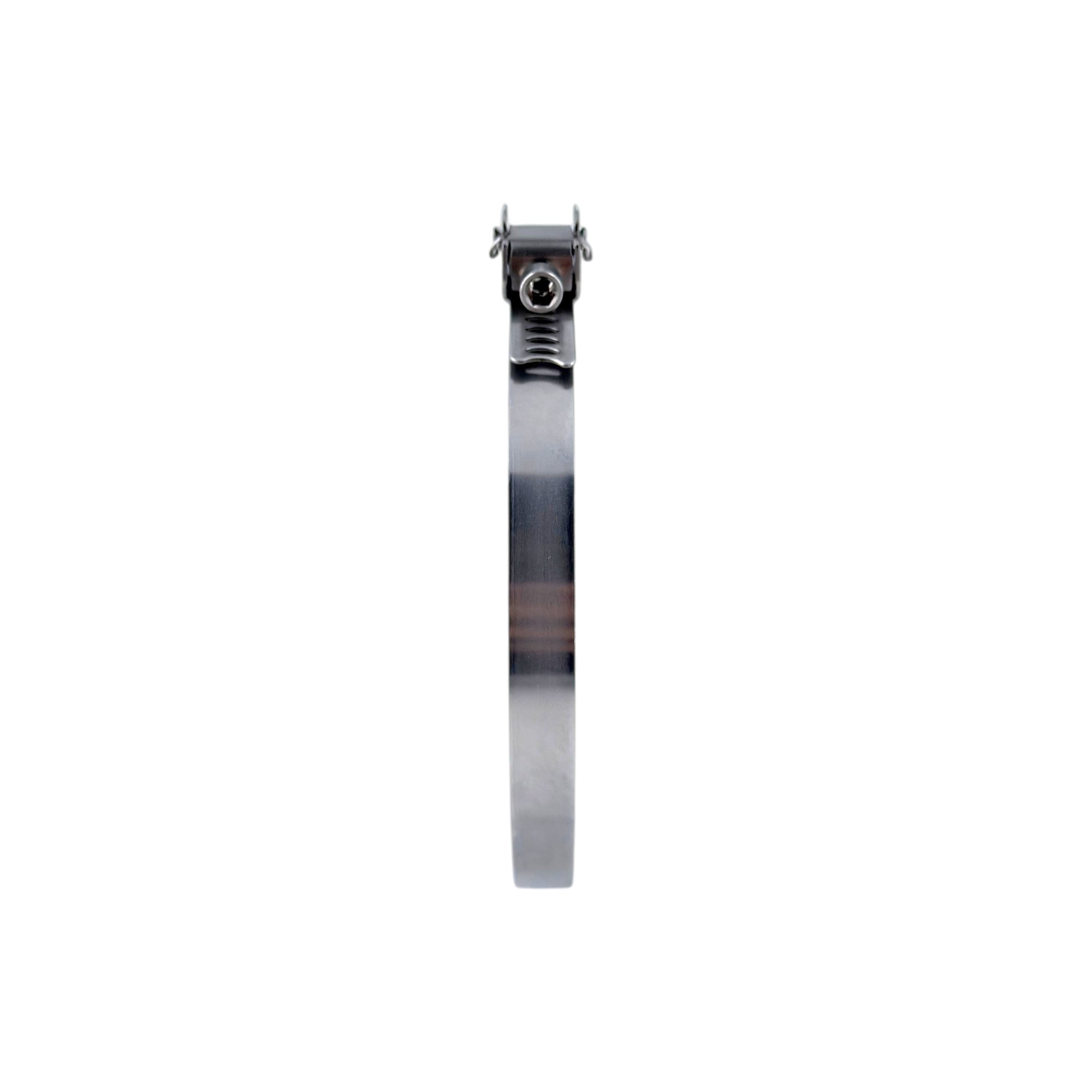

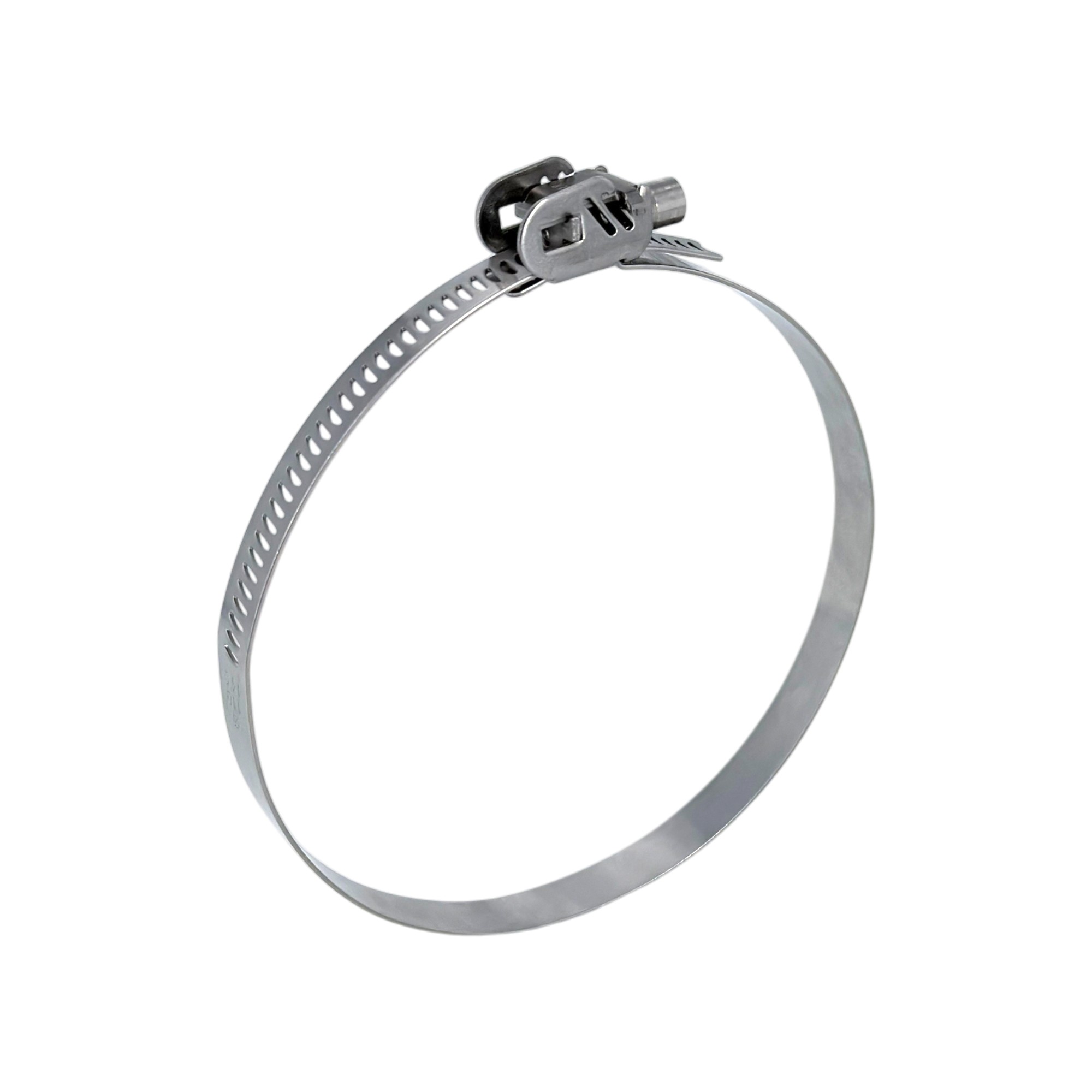

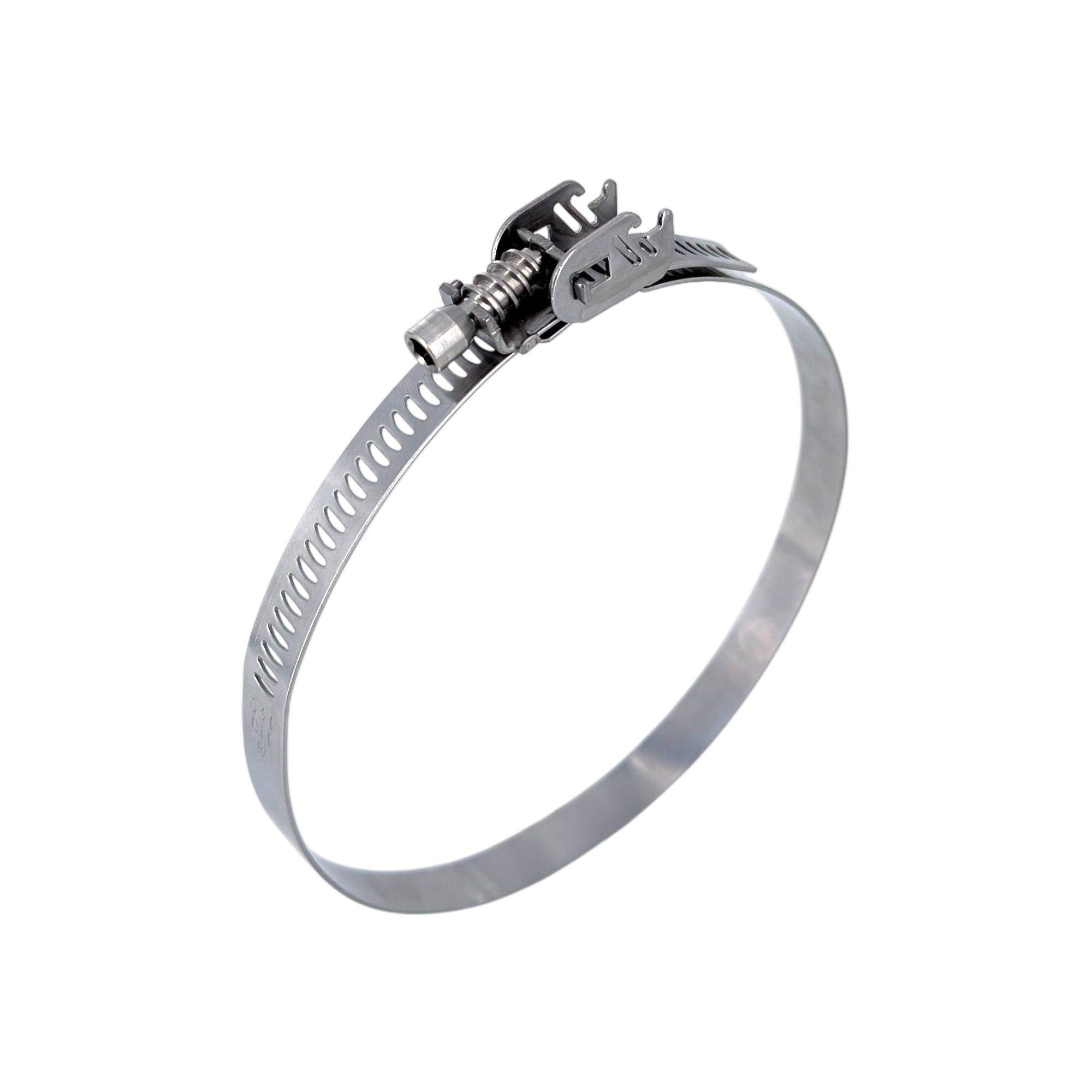

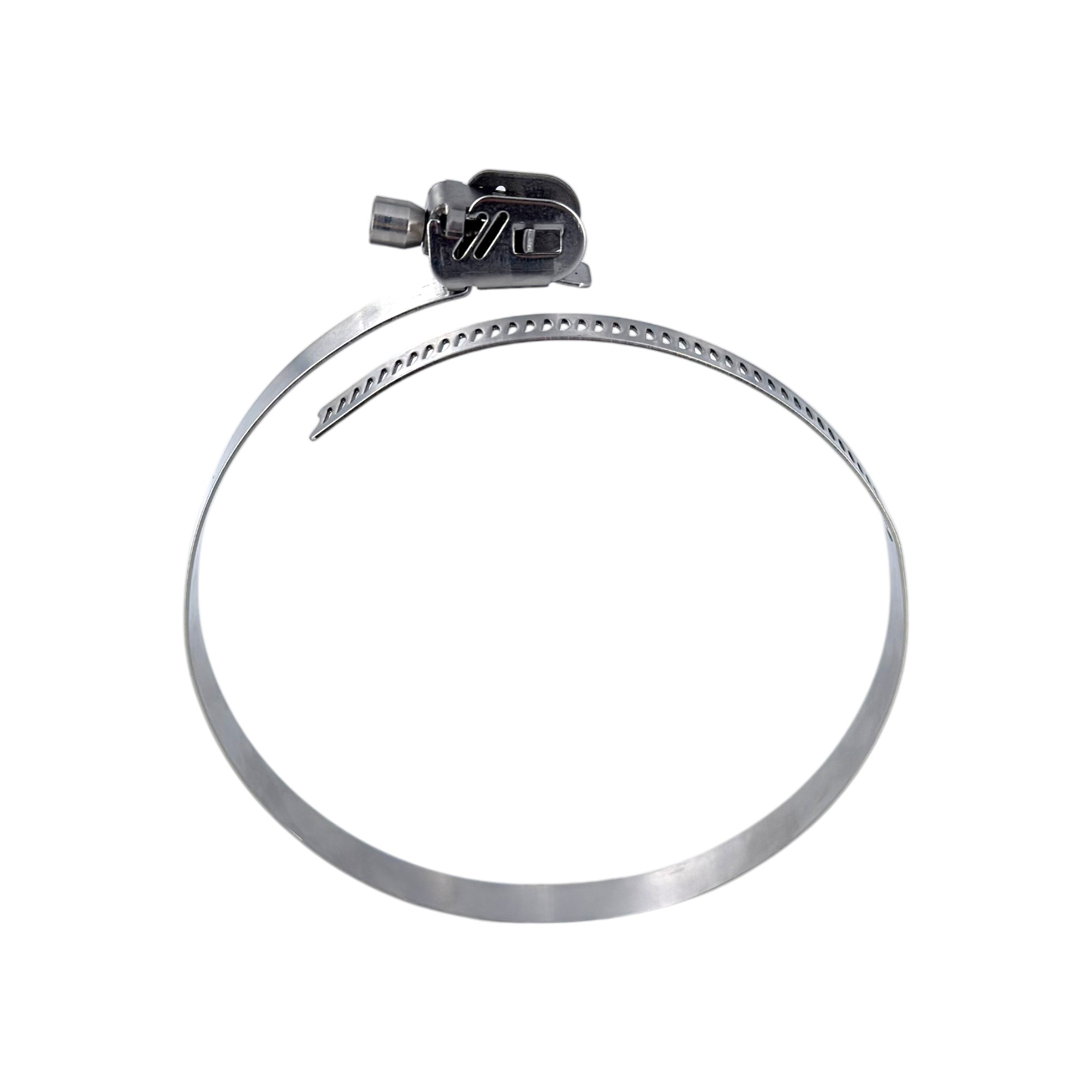

OETIKER Schraubschelle Typ 180 mit Klappschloss – Edelstahl V2A
Die OETIKER Schraubschelle Typ 180 aus V2A Edelstahl verbindet einen großen Spannbereich mit einer besonders komfortablen Montage. Das integrierte Klappschloss ermöglicht es, das Schellenband zunächst schnell auf den ungefähr benötigten Durchmesser einzustellen. Erst der letzte Teil des Spannwegs wird anschließend über die Schraube vorgenommen.
Mit einer Bandbreite von 12 mm und Spannbereichen von 30 bis 200 mm eignet sich die Schraubschelle für unterschiedlich große Schlauch- und Befestigungsdurchmesser. Gespannt wird sie über eine Innensechskantschraube SW5.
Verfügbare Spannbereiche der Schraubschelle Typ 180
| Ausführung | Spannbereich |
|---|---|
| OETIKER Typ 180 | 30–60 mm |
| OETIKER Typ 180 | 50–80 mm |
| OETIKER Typ 180 | 80–110 mm |
| OETIKER Typ 180 | 110–140 mm |
| OETIKER Typ 180 | 140–170 mm |
| OETIKER Typ 180 | 170–200 mm |
Klappschloss für eine schnelle Voreinstellung
Ein wesentlicher Vorteil der Schraubschelle mit Klappschloss ist der verkürzte Spannweg bei der Montage. Nach dem Öffnen der Klappe kann das Band auf den ungefähr benötigten Durchmesser geschoben werden. Anschließend wird die Klappe geschlossen und die Schelle durch Drehen der Schraube endgültig gespannt.
Dadurch muss nicht der gesamte Spannbereich über die Schraube zurückgelegt werden. Besonders bei den größeren Spannbereichen erleichtert dies die Montage und reduziert den erforderlichen Schraubweg.
Zwischenarretierung gegen unbeabsichtigtes Öffnen
Das Klappschloss wird über eine Zwischenarretierung gesichert. Dadurch kann sich die Klappe nicht selbstständig öffnen – auch dann nicht, wenn das Klappschloss bei der Montage nach unten ausgerichtet ist.
Optischer Überlastschutz bei 4 bis 5 Nm
Die OETIKER Schraubschelle Typ 180 verfügt über einen optischen Überlastschutz. Bei einem Anzugsmoment von etwa 4 bis 5 Nm verformt sich der Steg des Gehäuses sichtbar. Dadurch lässt sich während der Montage erkennen, dass die Schelle den vorgesehenen Spannzustand erreicht hat und weiterhin eine Sicherheitsreserve bis zum maximal zulässigen Anziehmoment besteht.
Die visuelle Kontrolle unterstützt damit eine reproduzierbare Montage, ohne dass der Anwender allein nach Gefühl beurteilen muss, wie weit die Schraubschelle bereits gespannt wurde.
Technische Eigenschaften der OETIKER Schraubschelle Typ 180
- Hersteller: OETIKER
- Typ: 180
- Ausführung: Schraubschelle mit Klappschloss
- Werkstoff: Edelstahl V2A
- Bandbreite: 12 mm
- Spannbereiche: 30–60, 50–80, 80–110, 110–140, 140–170 und 170–200 mm
- Schraube: Innensechskantschraube SW5
- Überlastanzeige: sichtbare Verformung des Gehäusestegs bei ca. 4–5 Nm
- Klappschloss: schnelle Voreinstellung des Spannbereichs
- Sicherung: Zwischenarretierung gegen selbstständiges Öffnen
Weitere OETIKER Schellen und Edelstahl-Schlauchschellen
Weitere Schellen, Klemmen, Werkzeuge und Verbindungslösungen des Herstellers finden Sie in unserem Bereich OETIKER.
Weitere Schraub- und Schlauchschellen in unterschiedlichen Größen und Werkstoffen finden Sie außerdem in unserer Kategorie Schneckengewindeschellen.
Üsenberger Straße 13
D-79346 Endingen
Tel.: +497642 6840
sales.de.endingen@oetiker.com
Schraubschelle Typ 180 mit Klappschloss, Edelstahl V2A – 30-60
| Bandbreite (mm)-: | 12 |
|---|---|
| Material: | Edelstahl V2A (1.4301) |
