Schellen nach Anwendung – Befestigungs- & Verbindungslösungen
Welche Schelle, Befestigung oder Verbindung ist für Ihre Anwendung die richtige? Im Schellen-Shop finden Sie Schellen nach Anwendung sowie passende Befestigungs- und Verbindungstechnik für Industrie, Maschinen- und Anlagenbau, Fahrzeugtechnik, Handwerk, Metallbau und zahlreiche spezielle Einsatzbereiche.
Von Rohr- und Schlauchbefestigungen über Rohr- und Schlauchverbinder bis zu Schnellkupplungen, Kabelschellen und speziellen Montagelösungen führen unterschiedliche Anwendungen zu unterschiedlichen technischen Anforderungen. Deshalb können Sie bei uns nicht nur nach einem bestimmten Produkt suchen, sondern gezielt von Ihrem Anwendungsfall zur passenden technischen Lösung gelangen.
Entdecken Sie beispielsweise Lösungen für KFZ und Camping, Gerüst- und Zaunbau, Kabelbefestigung, Pool- und Wassertechnik, Schiffbau, Silotechnik, Stalltechnik oder die Montage von Verkehrsschildern. Auch für spezielle Anwendungen wie PC-Wasserkühlungen, Druckspeicher, Sauerstoffflaschen, Blutdruckmanschetten oder Trockentauchanzüge finden Sie eigene Themenbereiche.
Unsere technischen Hauptbereiche: Schlauchbefestigung | Rohrbefestigung | Schlauchverbindung | Rohrverbindung
GES gerade Einschraubstutzen – 4 mm / M12 x 1,5
- Bezeichnung: GES
- Gewinde: 1/2" NPT, 1/4" NPT, 1/8" NPT, 3/8" NPT, M5, M8 x 1, M8 x 1.25, M10 x 1, M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M20 x 1.5, M22 x 1.5, M26 x 1.5, R 1", R 1/2", R 1/4", R 1/8", R 3/4", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")
GES gerader Einschraubstutzen – NORMAPLAST® Gewindetülle aus PA6 Der GES gerade Einschraubstutzen von NORMAPLAST® ist ein Gewindeverbinder aus Kunststoff zur Verbindung von Schläuchen mit Gewindeanschlüssen. Auf einer Seite befindet sich das Gewinde zur Montage am entsprechenden Anschluss, auf der anderen Seite eine Schlauchtülle mit Tannenbaumprofil zur Aufnahme des Schlauchs. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der gerade Einschraubstutzen eignet sich für medienführende Leitungen und wird unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in zahlreichen weiteren Industriebereichen eingesetzt. Gewindetülle mit Tannenbaumprofil für sicheren Schlauchsitz Das Tannenbaumprofil des Schlauchanschlusses unterstützt einen sicheren Sitz des aufgeschobenen Schlauchs. Abhängig von Anwendung, Schlauchmaterial, Druck und Betriebsbedingungen kann die Verbindungsstelle zusätzlich mit einer geeigneten Schlauchschelle gesichert werden. Durch die große Auswahl an metrischen Gewinden, NPT-Gewinden und R-Gewinden sowie Schlauchanschlüssen von 3 bis 25 mm lässt sich der NORMAPLAST® GES Einschraubstutzen für zahlreiche Anschlusskombinationen einsetzen. Verfügbare Gewinde Gewindeart Verfügbare Größen Metrisch M5, M8 x 1, M8 x 1,25, M10 x 1, M12 x 1,5, M14 x 1,5, M16 x 1,5, M18 x 1,5, M20 x 1,5, M22 x 1,5, M26 x 1,5 NPT 1/8" NPT, 1/4" NPT, 3/8" NPT, 1/2" NPT R-Gewinde R 1/8", R 1/4", R 3/8", R 1/2", R 3/4", R 1" Verfügbare Schlauchanschlüsse Schlauchanschluss Verfügbare Größen Schlauchtülle 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm und 25,0 mm (1") Verfügbare Schlüsselweiten Je nach Ausführung sind die GES Einschraubstutzen mit den folgenden Schlüsselweiten erhältlich: SW 6 SW 10 SW 14 SW 17 SW 22 SW 27 SW 32 Betriebstemperatur von -40 °C bis +90 °C Das unverstärkte PA6 Polyamid ermöglicht einen breiten Temperatureinsatz: Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des GES Einschraubstutzens Baureihe: GES Ausführung: gerader Einschraubstutzen / Gewindetülle Werkstoff: Polyamid 6 (PA6), unverstärkt Schlauchanschluss: Tannenbaumprofil Schlauchanschlüsse: 3 bis 25 mm (1") Gewinde: metrisch, NPT oder R-Gewinde Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Schlüsselweiten: SW 6, 10, 14, 17, 22, 27 und 32 Gerade Einschraubstutzen passend auswählen Bei der Auswahl des passenden GES Gewindeverbinders sind insbesondere der benötigte Schlauchanschluss und die Gewindegröße zu beachten. Der Schlauchanschluss sollte passend zum Innendurchmesser des verwendeten Schlauchs gewählt werden, während das Gewinde zur vorhandenen Anschlussstelle passen muss. Weitere Größen und Ausführungen finden Sie in unserer Kategorie gerade Einschraubstutzen. Winkel-, T- und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.
Spannbackenschelle Bandbreite 15 mm, S-Schelle (DIN 3017) – 25
- Band: glatt
- Bandbreite (mm)-: 15
- Material: galvanisch verzinkt (zn)
S-Schelle 15 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 15 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Sechskantschraube mit Schlitz (Sz) M6 x 30 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube mit Schlitz (Sz) M6 x 30 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 4 Nm Prüfdrehmoment: 4,8 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 15 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 1-teilig, ohne Brücke – 150 / 20 / W4 (Edelstahl 1.4301)
- Band: glatt
- Bandbreite (mm)-: 20, 25, 30
- Material: Edelstahl V2A (1.4301), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6x50Bandbreite 25 mm: +/- 4,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 5,0 mm - Schraube M10x90 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Spannbackenschelle Bandbreite 9 mm, S-Schelle (DIN 3017) – 22 (1/2") / W5 (Edelstahl 1.4571 / 1.4401)
- Band: glatt
- Bandbreite (mm)-: 9
- Material: Edelstahl V4A, galvanisch verzinkt (zn)
S-Schelle 9 mm | NORMACLAMP® S Spannbackenschelle | DIN 3017 Die NORMACLAMP® S-Schelle mit einer Bandbreite von 9 mm entspricht der DIN 3017 und zeichnet sich durch ihre robuste Spannbackenkonstruktion sowie die Verwendung einer Zylinderschraube mit Schlitz (Sz) M4 x 22 mm aus, die eine hohe Spannkraft und einfache Montage gewährleistet. Produktmerkmale: Robuste Spannbackenkonstruktion: Sorgt für eine gleichmäßige Druckverteilung und sicheren Halt. Sechskantschraube mit Schlitz (Sz) M4 x 22 mm: Erleichtert die Montage und bietet zuverlässige Spannkraft. Anzugsdrehmoment: 1,2 Nm Prüfdrehmoment: 1,5 Nm Vielseitige Anwendung: Geeignet für verschiedene Schlauchtypen und -größen. Vorteile: Hohe Spannkraft: Gewährleistet dichte Verbindungen und minimiert das Risiko von Leckagen. Gleichmäßiger Anpressdruck: Schont das Material und verlängert die Lebensdauer der Verbindung. Flexibilität: Winkelstutzen, Halter oder Ösen lassen sich problemlos anbringen. Anwendungsbereiche: Allgemeiner Maschinenbau Fahrzeugbau Sanitär- und Heizungsinstallation Weitere industrielle Anwendungen Die NORMACLAMP® S-Schelle mit 9 mm Bandbreite ist somit die ideale Lösung für Anwendungen, die eine zuverlässige und robuste Schlauchbefestigung erfordern.
Schnellverschluss Schelle SVS mit Ösenschraube mit Brücke, V2A – 75 / 15
- Bandbreite (mm)-: 15, 20, 25, 30
- Bezeichnung: SVS
- Brücke: mit
- Material: Edelstahl V2A (1.4301)
Rohrschelle Schnellverschluss SVS Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:1. Der Durchmesser der Schelle muss exakt gewählt werden. Die Verstellmöglichkeit durch die Schraube (+/- 2 mm) dient lediglich zur Regulierung der Klemmkraft.2. Die Durchgangs- und Gewinderollen vom Verschluss sind aus vernickeltem Messing. Die Schnellverschluss Schelle SVS, mit Zylinderschraube ohne Brücke, sind sichere und flexible Verbindungselemente für Bereiche, in denen ein häufiges und schnelles Schließen und Lösen der Verbindungen erforderlich ist, wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen der Lebensmittelindustrie, die einer Reinigung unterliegen. Das Bandmaterial der Schelle variiert je nach Bandbreite:15mm: Bandmaterial 15 x 0,6 mm20mm: Bandmaterial 20 x 0,8 mm25mm: Bandmaterial 25 x 1,0 mm30mm: Bandmaterial 30x1,0 mm Weitere Durchmesser oder eine Gummierung möglich.Jetzt anfragen!
Lochbandklemmen-Kit "Pair Bag" PG 159 für Reparatur einer Antriebswelle | OETIKER®
- Material: Edelstahl V2A (1.4301)
Lochbandklemmen-Kit "Pair Bag" PG 159 für Reparatur einer Antriebswelle von OETIKER® Mit dem OETIKER® Lochbandklemmen-Kit Pair Bag 159 erhalten Sie ein Klemmen-Kit aus zwei Grössen der Lochbandklemmen PG159 für Achsmanschette / Faltenbalg in einem Beutel enthält. Dieses Schellen-Set ist ein Muss für jede Kfz-Werkstatt bei der Reparatur von Antriebswellen. Ein Beutel reicht aus, um eine Antriebswelle, mit großem und kleinem Ende, zu reparieren. Beide Lochbandklemmen sind bereits gerundet, wodurch Sie Zeit in der Werkstatt sparen. Da die Haken innen liegen, müssen die Bandenden nicht abgetrennt werden. Zudem erzeugt die Überbrückung unter dem Ohr eine noch höhere Dichtungsleistung.
GS gerade Schlauchverbindungsstutzen – 3
- Bezeichnung: GS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")
GS gerader Schlauchverbindungsstutzen aus Kunststoff – NORMAPLAST® Der NORMAPLAST® GS gerade Schlauchverbindungsstutzen dient zur direkten Verbindung von zwei Schlauchleitungen. Der gerade Schlauchverbinder wird aus POM Polyacetal Copolymer gefertigt und eignet sich für medienführende Leitungen mit Wasser, Luft, Öl oder Kraftstoff. Mit verfügbaren Schlauchanschlüssen von 3 bis 25 mm deckt der Kunststoff-Schlauchverbinder zahlreiche gängige Schlauchinnendurchmesser ab. Er findet unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in vielen weiteren industriellen Anwendungen Verwendung. Gerader Schlauchverbinder mit gerippten Anschlussstutzen Der GS besitzt auf beiden Seiten einen gerippten Schlauchanschluss. Die Rippung unterstützt einen sicheren Sitz der aufgeschobenen Schläuche und ermöglicht eine kompakte Verbindung innerhalb einer Schlauchleitung. Abhängig vom verwendeten Schlauch, Betriebsdruck und Einsatzbereich kann eine zusätzliche Sicherung der Verbindung mit einer geeigneten Schlauchschelle erforderlich sein. Verfügbare Schlauchanschlüsse Ausführung Schlauchanschluss / Schlauchinnendurchmesser NORMAPLAST® GS3,0 mm NORMAPLAST® GS4,0 mm NORMAPLAST® GS5,0 mm NORMAPLAST® GS6,0 mm NORMAPLAST® GS8,0 mm NORMAPLAST® GS10,0 mm NORMAPLAST® GS12,0 mm NORMAPLAST® GS13,0 mm NORMAPLAST® GS14,0 mm NORMAPLAST® GS16,0 mm NORMAPLAST® GS19,0 mm NORMAPLAST® GS25,0 mm (1") POM Schlauchverbinder für Wasser, Luft, Öl und Kraftstoff Als Standardmaterial kommt naturfarbenes POM (Polyacetal Copolymer) zum Einsatz. Der Werkstoff ermöglicht einen kompakten Kunststoffverbinder für unterschiedliche technische Schlauch- und Leitungssysteme. Der gerade NORMAPLAST® Schlauchverbinder kann für Transportleitungen von Wasser, Luft, Öl und Kraftstoff eingesetzt werden. Durch die große Auswahl an Anschlussgrößen lässt sich der GS passend zum benötigten Schlauchinnendurchmesser auswählen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +80 °C Kurzzeitig: bis +110 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® GS Baureihe: GS Ausführung: gerader Schlauchverbinder / Schlauchverbindungsstutzen Werkstoff: POM Polyacetal Copolymer Standardfarbe: naturfarben Schlauchanschluss: gerippter Anschlussstutzen Schlauchanschlüsse: 3, 4, 5, 6, 8, 10, 12, 13, 14, 16, 19 und 25 mm (1") Betriebstemperatur: -40 °C bis +80 °C Kurzzeitige Temperatur: bis +110 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Geeignete Medien: unter anderem Wasser, Luft, Öl und Kraftstoff Geraden Schlauchverbinder passend auswählen Bei der Auswahl des passenden GS Schlauchverbinders ist insbesondere der Innendurchmesser des verwendeten Schlauchs zu berücksichtigen. Der Anschlussstutzen sollte entsprechend der benötigten Schlauchgröße gewählt werden. Weitere Größen und gerade Ausführungen finden Sie in unserer Kategorie gerade Schlauchverbinder. T-, Winkel-, Y- und weitere Bauformen finden Sie im Bereich Schlauchverbinder. Weitere Kupplungen und Verbindungslösungen für Schlauch- und Leitungssysteme finden Sie außerdem in unserer Kategorie Schlauchverbindung.
RSGU 2. Rohrschelle mit Gummi, Bandbreite 20 mm, DIN 3016 Form F1 – 10 / W1 (Stahl verzinkt)
- Bandbreite (mm)-: 20
- Befestigungsloch: 8.4 mm (M8)
- Gummierung: EPDM
- Material: Edelstahl V4A, galvanisch verzinkt (zn)
Rohrschelle mit Gummi in Bandbreite 20 mm Die Rohrschelle mit Gummi in Bandbreite 20 mm RSGU Form F1 nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage. Die Rohrschelle mit Gummi in Bandbreite 20 mm ist zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 20 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der wählbare Durchmesserbereich der Rohrschelle mit Gummi in Bandbreite 20 mm liegt zwischen 10 mm und 187 mm.
RSGU 1. Form D1 mit Gummi, Bandbreite 25 mm – 50 / W1 (Stahl verzinkt)
- Bandbreite (mm)-: 25
- Befestigungsloch: 10.5 mm (M10)
- Bezeichnung: RSGU
- Gummierung: EPDM
RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.
Schlauchschelle SGS TORRO, Bandbreite 9 mm – 16-27 / W1 (Stahl verzinkt)
- Band: geprägt
- Bandbreite (mm)-: 9
- Bezeichnung: Torro
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
Schlauchschelle nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle nach DIN 3017 ist bis 210 mm in verschiedenen Abstufungen frei wählbar.
Schlauchschelle SGS TORRO, Bandbreite 12 mm
- Bandbreite (mm)-: 12
- Bezeichnung: Torro
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlüsselweite: 7
NORMA Schlauchschelle TORRO | 12mm Schneckengewindeschelle | DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art und Einsatzgebiete. Die Schlauchschelle nach DIN 3017 Teil 1 Form A ist in Abstufungen bis zu einem Spannbereich von 410 mm wählbar.
TS T-Schlauchverbindungsstutzen – 3
- Bezeichnung: TS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 7,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 15,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")
TS T-Schlauchverbindungsstutzen aus Kunststoff – NORMAPLAST® 3-Wege-Verbinder Der NORMAPLAST® TS T-Schlauchverbindungsstutzen ist ein 3-Wege-Schlauchverbinder aus Kunststoff zur Verzweigung medienführender Schlauchleitungen. Die T-förmige Bauweise verfügt über drei gleich große Schlauchanschlüsse und eignet sich damit zum Aufbau von Abzweigungen innerhalb einer Schlauch- oder Rohrleitung. Als Standardmaterial kommt naturfarbenes POM Polyacetal Copolymer zum Einsatz. Der T-Schlauchverbinder ist in zahlreichen Größen von 3 bis 25 mm Schlauchinnendurchmesser verfügbar und eignet sich unter anderem für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Verfügbare Größen des TS T-Schlauchverbinders Ausführung Schlauchanschluss / Schlauchinnendurchmesser NORMAPLAST® TS3 mm NORMAPLAST® TS4 mm NORMAPLAST® TS5 mm NORMAPLAST® TS6 mm NORMAPLAST® TS7 mm NORMAPLAST® TS8 mm NORMAPLAST® TS10 mm NORMAPLAST® TS12 mm NORMAPLAST® TS13 mm NORMAPLAST® TS14 mm NORMAPLAST® TS15 mm NORMAPLAST® TS16 mm NORMAPLAST® TS19 mm NORMAPLAST® TS25 mm (1") T-Stück zur Verzweigung von Schlauchleitungen Der T-Schlauchverbinder ermöglicht die Verbindung von drei Schläuchen mit gleichem Innendurchmesser. So lässt sich eine bestehende Leitung auf zwei Leitungswege aufteilen oder mehrere Schlauchabschnitte innerhalb eines Systems miteinander verbinden. Die TS-Baureihe steht dafür in einer breiten Größenauswahl zur Verfügung – von kompakten 3-mm-Schlauchanschlüssen bis hin zur großen Ausführung mit 25 mm beziehungsweise 1 Zoll. Gerippte Schlauchanschlüsse für sicheren Sitz Alle drei Anschlussstutzen des NORMAPLAST® TS besitzen eine Rippung. Diese unterstützt den sicheren Sitz des aufgeschobenen Schlauchs auf dem Verbinder. Abhängig von Schlauchmaterial, Betriebsdruck und Einsatzbedingungen kann eine zusätzliche Sicherung der Verbindungsstellen mit geeigneten Schlauchschellen erforderlich sein. POM Schlauchverbinder für Wasser, Luft, Öl und Kraftstoff Der 3-Wege-Schlauchverbinder wird standardmäßig aus POM Polyacetal Copolymer gefertigt. Das naturfarbene Kunststoffmaterial eignet sich für kompakte Verbindungselemente in medienführenden Schlauchsystemen. Der TS kann unter anderem in Leitungen für Wasser, Luft, Öl und Kraftstoff eingesetzt werden. Typische Anwendungsbereiche finden sich im Automobilbau, Maschinen- und Anlagenbau sowie in zahlreichen weiteren Industriebereichen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +80 °C Kurzzeitig: bis +110 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® TS Baureihe: TS Ausführung: T-Schlauchverbindungsstutzen / 3-Wege-Verbinder Werkstoff: POM Polyacetal Copolymer Standardfarbe: naturfarben Anzahl Anschlüsse: 3 Schlauchanschlüsse Schlauchanschlüsse: 3, 4, 5, 6, 7, 8, 10, 12, 13, 14, 15, 16, 19 und 25 mm (1") Anschlussform: gerippter Schlauchstutzen Betriebstemperatur: -40 °C bis +80 °C Kurzzeitige Temperatur: bis +110 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Geeignete Medien: unter anderem Wasser, Luft, Öl und Kraftstoff T-Schlauchverbinder passend auswählen Bei der Auswahl des passenden TS T-Stücks ist insbesondere der Innendurchmesser der zu verbindenden Schläuche zu berücksichtigen. Die drei Anschlüsse besitzen bei dieser Baureihe jeweils die gleiche Anschlussgröße. Weitere T-Stücke und 3-Wege-Verbinder finden Sie in unserer Kategorie T-Schlauchverbinder. Gerade Verbinder, Reduzierungen, Winkel- und weitere Bauformen finden Sie im Bereich Schlauchverbinder. Weitere Kupplungen und Verbindungslösungen für Schlauch- und Leitungssysteme finden Sie außerdem in unserer Kategorie Schlauchverbindung.
RSGU 1. Form D1 mit Gummi, Bandbreite 12 mm – 15 / W1 (Stahl verzinkt)
- Bandbreite (mm)-: 12
- Befestigungsloch: 5.3 mm (M5)
- Bezeichnung: RSGU
- Gummierung: EPDM
Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
Federbandschelle FBS Bandbreite 12 mm / 8,4 mm – 32 (32-34,5 mm)
- Bandbreite (mm)-: 8.4, 12
- Material: Federbandstahl (C75S)
Federbandschelle FBS nach DIN 3021 (A) – Bandbreite 8,4 mm und 12 mm Die Federbandschelle FBS nach DIN 3021 (A) ist ein selbstspannendes Befestigungselement zur dauerhaften Sicherung von Schlauch-Stutzen-Verbindungen. Durch ihre federnde Konstruktion passt sich die Schelle an Veränderungen des Schlauchdurchmessers an, wie sie beispielsweise durch Temperaturwechsel, Druckschwankungen oder Setzverhalten des Schlauchmaterials entstehen können. Die Federbandschelle ist in zwei Bandbreiten erhältlich: 8,4 mm für kleinere Schlauchdurchmesser und kompakte Einbausituationen sowie 12 mm für größere Schlauchverbindungen mit breiterer Auflagefläche. Damit eignet sie sich insbesondere für Anwendungen in Fahrzeug- und Motorentechnik, Maschinen- und Anlagenbau, Gerätebau sowie Kühl-, Heiz- und Fluidversorgungssystemen. Selbstspannende Schlauchschelle für wechselnde Temperaturen Ein wesentlicher Vorteil der Federbandschelle FBS liegt in ihrer selbstnachspannenden Wirkung. Anders als starre Schlauchschellen kann die Federbandschelle Durchmesserveränderungen innerhalb der Verbindung ausgleichen und dadurch eine weitgehend konstante Anpresskraft auf den Schlauch unterstützen. Dies ist besonders bei Anwendungen wichtig, in denen sich Schlauch, Anschlussstutzen und Schelle aufgrund unterschiedlicher Temperaturen ausdehnen oder zusammenziehen. Typische Beispiele sind Kühlwasser-, Heizungs-, Motor- und Fluidleitungen. Federbandschelle nach DIN 3021 (A) Die Schelle entspricht der Ausführung DIN 3021 (A). Die Standardausführung ist für Anwendungen geeignet, bei denen keine besonderen Bauraumbeschränkungen bestehen und eine selbstspannende Schlauchbefestigung benötigt wird. Durch die federnde Bandkonstruktion wird die Schlauchverbindung kontinuierlich beaufschlagt. Dadurch kann die Schelle Veränderungen im Verbindungssystem ausgleichen und eine dauerhaft zuverlässige Klemmung unterstützen. Bandbreite 8,4 mm für kleinere Schlauchdurchmesser Die Ausführungen mit 8,4 mm Bandbreite sind für kleinere Schlauchdurchmesser vorgesehen. Die schmalere Bauweise eignet sich besonders für kompakte Schlauch-Stutzen-Verbindungen und Anwendungen mit begrenztem verfügbarem Bauraum. Bei der Bandbreite von 8,4 mm besteht die Federbandschelle aus 51CrV4 Federstahl und verfügt über eine schwarze Beschichtung. Bandbreite 12 mm für größere Schlauchverbindungen Ab einem Nenndurchmesser von 13 mm stehen die Federbandschellen mit einer Bandbreite von 12 mm zur Verfügung. Die breitere Auflagefläche verteilt die Klemmwirkung über einen größeren Bereich des Schlauches und eignet sich damit für entsprechend größere Schlauch-Stutzen-Verbindungen. Die Ausführungen mit 12 mm Bandbreite bestehen aus C75S Federstahl. Verfügbare Größen und Klemmbereiche der Federbandschelle FBS Für die Auswahl der richtigen Federbandschelle ist der Außendurchmesser des montierten Schlauches maßgeblich. Die jeweilige Nenngröße und der zugehörige Klemmbereich sind nachfolgend aufgeführt: Nenngröße Klemmbereich / Außendurchmesser Bandbreite 9,0 mm8,8–9,6 mm8,4 mm 9,5 mm9,3–10,2 mm8,4 mm 10,5 mm10,2–11,3 mm8,4 mm 11,5 mm11,2–12,6 mm8,4 mm 12,5 mm12,2–13,9 mm8,4 mm 13 mm13,0–14,5 mm12 mm 14 mm14,0–15,8 mm12 mm 15 mm15,0–16,8 mm12 mm 16 mm16,0–17,5 mm12 mm 17 mm17,0–18,5 mm12 mm 18 mm18,0–19,0 mm12 mm 19 mm19,0–21,0 mm12 mm 20 mm20,0–21,6 mm12 mm 21 mm21,0–22,5 mm12 mm 22 mm22,0–24,5 mm12 mm 23 mm23,0–24,7 mm12 mm 24 mm24,0–26,0 mm12 mm 25 mm25,0–27,0 mm12 mm 26 mm26,0–28,0 mm12 mm 27 mm27,0–29,0 mm12 mm 28 mm28,0–30,5 mm12 mm 29 mm29,0–31,5 mm12 mm 30 mm30,0–32,5 mm12 mm 32 mm32,0–34,5 mm12 mm 34 mm34,0–36,4 mm12 mm 35 mm35,0–38,0 mm12 mm 36 mm36,0–39,0 mm12 mm 38 mm38,0–41,5 mm12 mm 40 mm40,0–42,5 mm12 mm 42 mm42,0–44,5 mm12 mm 44 mm44,0–46,5 mm12 mm 46 mm46,0–49,0 mm12 mm 47 mm47,0–50,0 mm12 mm 49 mm49,0–52,0 mm12 mm 50 mm50,0–53,0 mm12 mm 53 mm53,0–56,0 mm12 mm 55 mm55,0–58,0 mm12 mm 60 mm60,0–63,0 mm12 mm 65 mm65,0–68,0 mm12 mm 70 mm68,5–73,0 mm12 mm 75 mm73,5–78,0 mm12 mm 80 mm78,5–84,0 mm12 mm Die richtige Federbandschelle auswählen Entscheidend für die Auswahl ist nicht allein der Nenndurchmesser des Schlauches, sondern der tatsächliche Außendurchmesser im montierten Zustand. Dieser sollte innerhalb des angegebenen Klemmbereichs der jeweiligen Federbandschelle liegen. Gerade bei weichen oder dickwandigen Schläuchen kann sich der Außendurchmesser auf dem Anschlussstutzen gegenüber dem unmontierten Schlauch verändern. Daher empfiehlt es sich, den Durchmesser möglichst an der tatsächlichen Einbaustelle zu bestimmen. Technische Daten der Federbandschelle FBS Ausführung: Federbandschelle FBS Norm: DIN 3021 (A) Funktionsprinzip: selbstspannend / selbstnachspannend Bandbreiten: 8,4 mm und 12 mm Material bei 8,4 mm: 51CrV4 Oberfläche bei 8,4 mm: schwarz beschichtet Material bei 12 mm: C75S Nenngrößen: 9,0 bis 80 mm Klemmbereiche: ca. 8,8 bis 84,0 mm je nach Ausführung Typische Verbindung: Schlauch auf Anschlussstutzen Montage: mit geeignetem Montagewerkzeug für Federbandschellen Montage mit geeignetem Werkzeug Federbandschellen werden durch Zusammendrücken der beiden Betätigungslaschen geöffnet. Hierfür empfiehlt sich die Verwendung einer geeigneten Federbandschellenzange beziehungsweise eines speziell dafür vorgesehenen Montagewerkzeugs. Nach dem Positionieren über der Schlauch-Stutzen-Verbindung wird das Werkzeug gelöst. Die Federbandschelle zieht sich anschließend selbstständig zusammen und übt ihre Klemmkraft auf den Schlauch aus. Besonders bei schwer zugänglichen Einbausituationen kann ein geeignetes Montagewerkzeug die Installation und Demontage deutlich erleichtern. Typische Anwendungen der Federbandschelle Die Federbandschelle FBS nach DIN 3021 eignet sich insbesondere für Schlauchverbindungen, bei denen Temperaturwechsel oder andere betriebsbedingte Veränderungen auftreten. Typische Einsatzbereiche sind: Kühlwasserschläuche in Fahrzeugen und Maschinen Heizungs- und Kühlkreisläufe Motor- und Fahrzeugtechnik Maschinen- und Anlagenbau Geräte- und Apparatebau Pumpen- und Versorgungstechnik Fluidversorgungssysteme Land- und Arbeitsmaschinen Haushalts- und Gerätetechnik Reparatur und Instandhaltung Besonders geeignet für Fahrzeug- und Motorentechnik In Fahrzeugen und Verbrennungsmotoren sind Schlauchverbindungen häufig erheblichen Temperaturunterschieden ausgesetzt. Kühlmittelschläuche und andere Elastomerleitungen verändern dabei ihre Abmessungen während des Betriebs. Die selbstspannende Wirkung der Federbandschelle kann diese Veränderungen innerhalb ihres konstruktiven Arbeitsbereichs ausgleichen und macht sie daher zu einer häufig eingesetzten Lösung für Kühlwasser-, Heizungs- und weitere Schlauchverbindungen im Fahrzeugbereich. Federbandschellen und weitere Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Federbandschellen. Einen Überblick über weitere Schlauchbefestigungen und Schlauchschellen für unterschiedliche Schlauchdurchmesser und Anwendungen finden Sie ebenfalls in unserem Sortiment. Speziell für Anwendungen im Fahrzeugbereich finden Sie weitere passende Produkte unter Schlauchschellen für KFZ und Fahrzeugtechnik. Weitere Schellen, Verbinder und Befestigungslösungen für Fahrzeuge finden Sie außerdem in unserem Bereich Autoteile, KFZ-Ersatzteile, Schellen und Verbinder. Hinweis: Vor der Auswahl sollte der tatsächliche Außendurchmesser der montierten Schlauch-Stutzen-Verbindung geprüft werden. Die Schelle muss innerhalb ihres angegebenen Klemmbereichs eingesetzt werden. Zusätzlich sind Schlauchmaterial, Anschlussgeometrie, Betriebsdruck, Temperatur und Medium bei der Auslegung der gesamten Verbindung zu berücksichtigen.
UNI-Coupling Grip Rohrkupplung aus V4A-Edelstahl (zugfest)
- Anwendung: Metallrohr
- Material: Edelstahl V4A
- Dichtung: EPDM, NBR
UNI‑Grip Rohrkupplung – Zugfeste Verbindung für Metallrohre Schluss mit Schweißen und Gewindeschneiden Erleben Sie eine innovative Alternative zur Rohrverbindung: Die UNI-Grip-Kupplung spart aufwendige Bearbeitung und ist perfekt für schnelle, saubere Verbindungen auf Baustellen, Schiffen und Industrieanlagen. Fortschrittliche Technik für sicheren Halt Dank konisch gestempelter Zähne und einem progressiv wirkenden Kugel-Mechanismus bietet die UNI‑Grip Kupplung sicheren axiale Haltekräfte bei Druck. Die Zähne greifen je nach Belastung 0,1–0,3 mm ins Rohr – auch bei dünnwandigem Edelstahl, Gusseisen oder verzinktem Stahl. Einfache und schnelle Montage: Keine Flanscharbeiten, Schweißen, Sicken oder Gewindefertigung nötig Unterstützt Schiefstellung, Vibration und Vakuum Vielseitig, sicher, langlebig Die patentierte Dichtung verzichtet auf Edelstahlverstärkungen und löst so Korrosionsprobleme. Technische Daten im Überblick: Materialqualität: W5 (1.4571) Dichtungsmaterialien: EPDM & NBR Standard; Viton & Silikon auf Anfrage Temperaturbereich: –30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Petroleum, Helium Rohrmaterialien: Stahl, Edelstahl, Gusseisen Größenbereich: Ø 21 mm bis 750 mm Jetzt online kaufen und Installation beschleunigen Vermeiden Sie zeitaufwändige Rohrbearbeitung und setzen Sie auf einfache Montage, Leckdichtheit und Sicherheit. Holen Sie sich jetzt Ihr individuelles Angebot für die UNI‑Grip Kupplung!
OBO Sockel Doppelklemmschelle 2-fach Typ 2962, lichtgrau, Polypropylen (PP) – 10
- Befestigungsloch: 6.4 mm (M6)
- Material: Polypropylen (PP)
OBO Sockel Doppelklemmschelle vom Typ 2962 Die 2-fache OBO Sockel Doppelklemmschelle vom Typ 2962 in lichtgrau ist aus Polypropylen (PP) gefertigt. Diese OBO Sockel Doppelklemmschelle vom Typ 2962 ist zum Aufschrauben auf ein Gewinde M6 geeignet. Sie ermöglicht eine Montage von 2 Leitungen, Rohren oder Kabeln nebeneinander.
NQ-S 90°-Steckverbindung NW 10, mit 8 mm Schlauchanschluss
- Anschlussvariante: 90°
- Material: Polyamid (PA)
- Nennweite: NW 10
- Schlauchanschluss: 8,0 mm
NORMAQUICK S Steckverbinder NW 10 mit 8 mm Schlauchanschluss Die NORMAQUICK® S Steckverbindung NW 10 mit 8 mm Schlauchanschluss wurde aus robusten Kunststoff, bestehend aus Polyamid 6 und 12, mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt. NORMAQUICK® S Steckverbindung ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen und Ölleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck.
BREEZE Constant-Torque Standard (AERO HKFK) mit Tellerfeder, Bandbreite 14,3 mm – 12-22 / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
- Band: geschlitzt
- Bandbreite (mm)-: 14.3
- Material: W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlüsselweite: 8
BREEZE Schlauchschelle Die BREEZE Constant Torque Standard (AERO HKFK) Schlauchschelle ist ein Durchbruch in der Verbindungstechnik. Durch den speziellen Tellerfedermechanismus kann sich die Schlauchschelle mit Konstantmoment automatisch im Durchmesser vergrößern oder verkleinern, je nach den Einflüssen durch Betriebs- oder Umgebungstemperaturen. Die einzigartige Bauweise vermeidet Undichtigkeiten durch Kaltfluss. Der Spannbereich kann durch verschiedene Größen von 12 mm bis maximal 90 mm gewählt werden. Vorteile auf einen Blick Hohe Dichtzuverlässigkeit über einen weiten Temperaturbereich Automatisches Nachspannen bei Temperaturveränderungen Hohe Leistungsfähigkeit Einlegering sorgt für konstanten Dichtdruck
Befestigungsschelle BSL nach DIN 72573 für 4 Leitungen, Kabel, Rohre – galvanisch verzinkt (DISP)
- Befestigungsloch: 4.8 mm (M4), 5.8 mm (M5), 7.0 mm (M6)
- Bezeichnung: DIN 72573 (BSL)
- Material: Edelstahl V4A, galvanisch verzinkt (zn)
- Materialabmessung (mm): 10x1, 12x1.5
Befestigungsschelle BSL nach DIN 72573 aus Edelstahl V4A Die leichte Befestigungsschelle BSL nach DIN 72573 aus Edelstahl (V4A) dient der Befestigung von vier Kabeln, Kabelbäumen, Rohren und Leitungen nebeneinander. Der Durchmesser der Kabel kann zwischen 4 mm und 18 mm gewählt werden. Alternativ ist die Befestigungsschelle auch aus verzinkten Stahl erhältlich.
Abgasrohrschelle ARS, Stahl verzinkt – 42-45 (Abverkauf)
- Anwendung: Abgasrohr, Auspuffrohr
- Bezeichnung: ARS
- Material: galvanisch verzinkt (zn)
Abgasrohrschelle ARS (Typ Volvo) | NORMA | Stahl verzinkt (W1) Die NORMA Abgasrohrschelle ARS (in der Praxis häufig auch als Typ Volvo bekannt) ist die erste Wahl für eine absolut sichere, dichte und zuverlässige Verbindung von ineinandergesteckten Rohren. Sie wurde gezielt für die enormen mechanischen und thermischen Anforderungen der Automobilindustrie entwickelt und bewährt sich exzellent bei der Montage von Auspuffrohren und Schalldämpfern – sowohl in der professionellen B2B-Kfz-Werkstatt als auch beim privaten B2C-Schrauberprojekt. Einteilige Konstruktion für perfekten Anpressdruck Das technische Highlight dieser Auspuffschelle ist ihre Konstruktion: Sie ist aus einem einzigen Stück gefertigt. Dieses Design garantiert eine durchgehend konstante Kontaktfläche zum Rohr und sorgt für einen absolut gleichmäßigen Anpressdruck auf dem gesamten Rohrumfang. Der entscheidende Vorteil für Ihre Abgasanlage: Selbst bei extremen Temperaturschwankungen gewährleistet die Schelle eine unerschütterliche Verbindung, ohne dass die Gefahr einer asymmetrischen Rohrdeformation besteht. Material W1: Widerstandsfähig und korrosionsgeschützt Die Schelle besteht aus massivem Stahl der Güteklasse W1 und ist zum Schutz vor den widrigen Bedingungen unter dem Fahrzeug vollständig verzinkt. Ihre hohe Langlebigkeit und Zuverlässigkeit gegen Straßenschmutz, Nässe und Streusalz stellt sie durch eine nachgewiesene Korrosionsbeständigkeit von 144 Stunden im genormten Salzsprühnebeltest unter Beweis. Verfügbare Spannbereiche (in mm) Um für jeden Rohrdurchmesser die exakt passende Lösung zu bieten, führen wir die Abgasrohrschelle ARS in folgenden Abmessungen: 24-27 | 30-33 | 33-36 | 36,5-39,5 | 39-42 | 42-45 | 43-46 | 44-47 | 44,5-48 | 45-49 | 47-50 | 48-51 | 51-54 | 52-55 | 55-58 | 61-64 | 67-71,5 | 106-114 Ihre Vorteile auf einen Blick Passgenauer Sitz: Ideal für die Verbindung ineinandergesteckter Auspuffrohre und -töpfe. Schonend & Sicher: Gleichmäßiger Anpressdruck verhindert Rohrdeformationen zuverlässig. Temperaturfest: Höchste Verbindungssicherheit auch bei starken thermischen Schwankungen. Hoher Korrosionsschutz: Verzinkter Stahl (W1) mit 144 h Beständigkeit im Salzsprühnebeltest.
UNEX Sicherheitsschlauchschelle Standard Typ NS, mit Außensechskantschraube – 5,5-10
- Bandbreite (mm)-: 11
- Material: galvanisch verzinkt (zn)
- Schlüsselweite: 7
UNEX Sicherheitsschlauchschelle Standard Typ NS mit Außensechskantschraube Die UNEX Sicherheitsschlauchschelle Standard Typ NS ist eine robuste Schlauchschelle mit M6-Außensechskantschraube für zuverlässige Schlauchverbindungen. Die Schelle besitzt über alle verfügbaren Größen eine Bandbreite von 11 mm und steht in zahlreichen Spannbereichen von 5,5–10 mm bis 32,5–37 mm zur Verfügung. Gefertigt wird die Sicherheitsschlauchschelle aus Stahl 1.0330. Nach der Bearbeitung wird die Oberfläche galvanisch verzinkt. Die Außensechskantschraube mit Schlüsselweite SW 7 ermöglicht eine kontrollierte Montage mit einem geeigneten Steck- oder Schraubenschlüssel. Verfügbare Spannbereiche der UNEX Typ NS Spannbereich Bandbreite Schlüsselweite 5,5–10 mm 11 mm SW 7 7,5–12 mm 11 mm SW 7 9,5–14 mm 11 mm SW 7 11,5–16 mm 11 mm SW 7 12,5–17 mm 11 mm SW 7 14,5–19 mm 11 mm SW 7 16,5–21 mm 11 mm SW 7 17,5–22 mm 11 mm SW 7 18,5–23 mm 11 mm SW 7 20,5–25 mm 11 mm SW 7 24,5–29 mm 11 mm SW 7 25,5–30 mm 11 mm SW 7 26,5–31 mm 11 mm SW 7 28,5–33 mm 11 mm SW 7 28–32 mm 11 mm SW 7 32,5–37 mm 11 mm SW 7 11 mm Bandbreite über alle Spannbereiche Alle Varianten der UNEX Sicherheitsschlauchschelle Typ NS besitzen eine Bandbreite von 11 mm. Dadurch steht unabhängig vom gewählten Spannbereich eine gleichbleibende Bandbreite für die Befestigung des Schlauchs zur Verfügung. Die richtige Größe richtet sich nach dem tatsächlichen Außendurchmesser der fertig montierten Schlauchverbindung. Der gemessene Durchmesser muss innerhalb des angegebenen Spannbereichs liegen. M6-Außensechskantschraube mit SW 7 Gespannt wird die Sicherheitsschlauchschelle über eine M6-Schraube mit Außensechskant. Die Schlüsselweite beträgt SW 7. Dadurch lässt sich die Schelle mit einem geeigneten Werkzeug kontrolliert anziehen. Die Außensechskantausführung eignet sich insbesondere für technische Anwendungen, bei denen eine gut zugängliche und robuste Schraubverbindung benötigt wird. Stahl 1.0330 mit galvanisch verzinkter Oberfläche Als Werkstoff kommt Stahl 1.0330 zum Einsatz. Die Oberfläche wird nach der Bearbeitung galvanisch verzinkt. Die Verzinkung bietet dem Stahl einen zusätzlichen Oberflächenschutz. Damit eignet sich die UNEX Typ NS für unterschiedliche technische Schlauchverbindungen sowie entsprechende Anwendungen im Camping- und Freizeitbereich. Sicherheitsschlauchschelle passend auswählen Für die Auswahl der passenden Schellengröße sollte der Außendurchmesser des Schlauchs auf dem Anschlussstutzen gemessen werden. Dieser Durchmesser muss innerhalb des Spannbereichs der gewünschten Ausführung liegen. Beispiel: Beträgt der Außendurchmesser der montierten Verbindung 20 mm, kommen je nach Einbausituation beispielsweise Spannbereiche infrage, die diesen Wert vollständig abdecken. Neben dem Durchmesser sollten auch Schlauchmaterial, Anschlussstutzen sowie die Betriebsbedingungen der jeweiligen Anwendung berücksichtigt werden. Typische Einsatzbereiche Die kompakte Sicherheitsschlauchschelle eignet sich für verschiedene kleinere und mittlere Schlauchdurchmesser. Typische Einsatzmöglichkeiten sind beispielsweise: technische Schlauchverbindungen Camping und Caravaning Versorgungs- und Anschlussleitungen Werkstatt und Instandhaltung Maschinen- und Anlagenbau allgemeine Befestigung von Schläuchen auf Anschlussstutzen Technische Eigenschaften im Überblick Produkttyp: Sicherheitsschlauchschelle Ausführung: Standard Typ NS Schraube: M6 mit Außensechskant Schlüsselweite: SW 7 Bandbreite: 11 mm Spannbereiche: 5,5–10 mm bis 32,5–37 mm Werkstoff: Stahl 1.0330 Oberfläche: galvanisch verzinkt Weitere Sicherheitsschlauchschellen und Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Sicherheitsschlauchschellen. Weitere Schellen und Befestigungslösungen für unterschiedliche Schlauchtypen finden Sie außerdem im Bereich Schlauchbefestigung. Passende Produkte für Wohnmobil, Wohnwagen und weitere Camping-Anwendungen finden Sie unter Camping-Schlauchschellen sowie in unserem Bereich Camping-Schlauchschellen, Schlauchverbinder und Zubehör.
stufenlose Ohrklemmen Bandbreite 7 mm (706R), V2A – 11,3-13,8
- Bandbreite (mm)-: 7
- Bezeichnung: stufenlose Ohrklemme
- Material: Edelstahl V2A (1.4301)
Stufenlose OETIKER Ohrklemmen 706R – Edelstahl V2A, 7 mm Bandbreite Die stufenlosen OETIKER Ohrklemmen 706R mit 7 mm Bandbreite aus Edelstahl V2A (AISI 304) sind die ideale Lösung für zuverlässige, dauerhafte und korrosionsbeständige Schlauchverbindungen. Dank der stufenlosen Konstruktion ohne Überlappungen oder Stufen im inneren Umfang ermöglicht die Klemme eine gleichmäßige Rundumklemmung – für perfekte Dichtheit und optimalen Halt. Die Ohrklemmen 706R lassen sich einfach, schnell und platzsparend montieren. Aufgrund ihrer kompakten Bauweise und präzisen Spannbereiche sind sie ideal für Anwendungen mit geringem Bauraum geeignet – etwa in der Automobilindustrie, im Maschinenbau oder in Geräten mit feinen Leitungen. Vorteile & Features Stufenlose Konstruktion ohne Überlappung – gleichmäßige 360°-Rundumklemmung 7 mm Bandbreite für präzise, dichte Verbindungen Edelstahl V2A (AISI 304) – rostfrei & korrosionsbeständig Niedrige Bauhöhe – ideal bei engem Bauraum Optisch erkennbarer geschlossener Zustand Nicht wiederverwendbar – maximale Sicherheit bei Dauermontage Sicherer Halt bei Vibration, Druck- und Temperaturschwankungen Schnelle, einfache Montage mit Ohrklemmenzange Anwendungsbereiche Für dichte Schlauch- und Rohrverbindungen in: Automobilindustrie (Kühl-, Kraftstoff- & Luftleitungen) Maschinen- & Anlagenbau Kaffeeautomaten, Haushalts- & Industriegeräte Pneumatik-, Hydraulik- & Fluidtechnik Geräte mit feinen Leitungen und geringem Einbauraum Produktdetails Die stufenlosen OETIKER Ohrklemmen 706R aus Edelstahl V2A vermeiden Stufen oder Überlappungen am inneren Umfang und sorgen so für eine perfekte Rundumanpassung. Eine effektive Klemmung wird auch bei weichen oder sehr unnachgiebigen Teilen erreicht. Der geschlossene Zustand ist optisch erkennbar. Nicht wiederverwendbar.
stufenlose Ohrklemme Bandbreite 9 mm (906R), V2A – 31,4-34,6
- Bandbreite (mm)-: 9
- Bezeichnung: S-Schelle, stufenlose Ohrklemme
- Material: Edelstahl V2A (1.4301)
Stufenlose Ohrklemmen 906R von OETIKER mit einer Bandbreite von 9 mm Die stufenlose Ausführung der stufenlosen Ohrklemmen mit einer Bandbreite von 9 mm vermeidet Stufen oder Überlappungen am inneren Umfang der Klemme und ermöglicht somit eine Rundumanpassung der Klemme. Eine effektive Klemmung wird auch bei weichen oder extrem unnachgiebigen Teilen gewährleistet. Der geschlossene Zustand der Ohrklemme ist optisch erkennbar. Die stufenlose Ohrklemme ist nicht wiederverwendbar. Ohrklemmen sind schnell und einfach montiert und aufgrund ihrer niedrigen Bauhöhe und ihrer kleinen Spannbereiche für exakte Verbindungen auf engstem Raum geeignet. Sie werden häufig im Automobilbereich und im Maschinenbau sowie in vielen weiteren Bereichen eingesetzt.
Gerüstkupplung / Gerüstschelle / Drehkupplung mit festem Splint Ø 48,3 / 48,3 mm - Typ 201080
- Durchmesser (mm) - Ihr Außendurchmesser: 48,3 (1 1/2")
- Material: Gusseisen verzinkt
Gerüstkupplung Typ 201080: Flexible Drehkupplung mit festem Splint für Ø 48,3 mm Rohre Verbinden Sie zwei Gerüstrohre flexibel und sicher in jedem gewünschten Winkel mit der Drehkupplung mit festem Splint (Typ 201080). Diese massive Gerüstschelle ist speziell für Situationen konzipiert, in denen starre 90°-Winkel nicht ausreichen und eine schnelle, robuste Befestigung gefordert ist. Maximale Flexibilität: Variable Winkel Diese als Schwenkkupplung ausgelegte Schelle verbindet zwei durchgehende Rohre. Dank des Drehgelenks können Sie den Winkel zwischen den Rohren frei wählen. Dies ist unverzichtbar für: Freistehende Werbegerüste: Ausgleich von Geländeunebenheiten oder Konstruktion von dreieckigen Werbeträgern. Diagonale Aussteifungen: Stabilisierung von großen Gerüstkonstruktionen. Individuelle Bauten: Messebau, Bühnentechnik und temporäre Überdachungen. Befestigung mit festem Splint (Keil) Im Gegensatz zu reinen Schraubkupplungen erfolgt die Sicherung hier über einen festen Splint (Keil). Ihre Vorteile: Verliersicher: Der Keil ist fest mit der Kupplung verbunden und kann auf der Baustelle nicht verloren gehen. Sicherer Halt: Durch das Eintreiben des Keils entsteht eine extrem kraftschlüssige Verbindung für Schwerlastanwendungen. Schnelle Montage: Ideal für den professionellen Gerüstbau. Material & Qualität Sicherheit steht im Gerüstbau an erster Stelle. Diese Kupplung ist aus widerstandsfähigem Stahl/Guss gefertigt und vollständig verzinkt. Sie ist damit bestens gegen Witterungseinflüsse geschützt und für den dauerhaften Außeneinsatz geeignet. Verfügbare Größe Passend für den Standard im Gerüstbau: Ø 48,3 mm x 48,3 mm (Klassisches Gerüstrohr-Maß) Ihre Vorteile auf einen Blick Beweglich: Stufenlos drehbar für variable Winkel. Effizient: Fester Splint für schnelle Keil-Befestigung. Belastbar: Geeignet für professionelle Schwerlastanwendungen. Langlebig: Robustes Material, verzinkt.
Welche Schelle für welche Anwendung?
Die passende Schelle lässt sich nicht allein anhand des Durchmessers auswählen. Entscheidend ist zunächst, welche Aufgabe die Komponente erfüllen soll. Ein flexibler Schlauch auf einem Stutzen benötigt eine andere Befestigung als ein starres Rohr an einer Wand oder eine Rohrleitung, deren zwei Enden miteinander verbunden werden sollen.
| Aufgabe | Typische Lösung | Beispiele für Anwendungen |
|---|---|---|
| Schlauch auf einem Anschluss befestigen | Schlauchschelle, Ohrklemme, Federbandschelle oder Gelenkbolzenschelle | KFZ, Maschinenbau, Camping, Pooltechnik |
| Rohr oder Leitung befestigen | Rohrschelle, Hydraulikschelle, Bügelschelle oder Klemmschelle | Industrie, Gebäudetechnik, Maschinenbau |
| Zwei Schläuche verbinden | Schlauchverbinder, Reduzierung oder Schnellkupplung | Fluidtechnik, Camping, Wassertechnik, Gerätebau |
| Zwei Rohre verbinden | Rohrkupplung, Manschettenverbinder oder Rohrverbindungsstück | Rohrleitungsbau, Schiffbau, Abwassertechnik |
| Kabel und Leitungen befestigen | Kabelschelle, Klemmschelle oder Nagelschelle | Elektroinstallation, Maschinenbau, Gebäudetechnik |
| Konstruktion aus Rohren aufbauen | Konstruktionsverbinder, Gerüstschelle oder Rohrverbinder | Gerüstbau, Geländer, Stall- und Zaunbau |
| Leitung häufig trennen | Schnellkupplung | Gerätebau, Digitaldruck, Labor, Wasserkühlung |
Diese Übersicht dient zur Orientierung. Für die tatsächliche Auswahl müssen zusätzlich Abmessungen, Werkstoff, Druck, Temperatur, Medium und mechanische Belastung berücksichtigt werden.

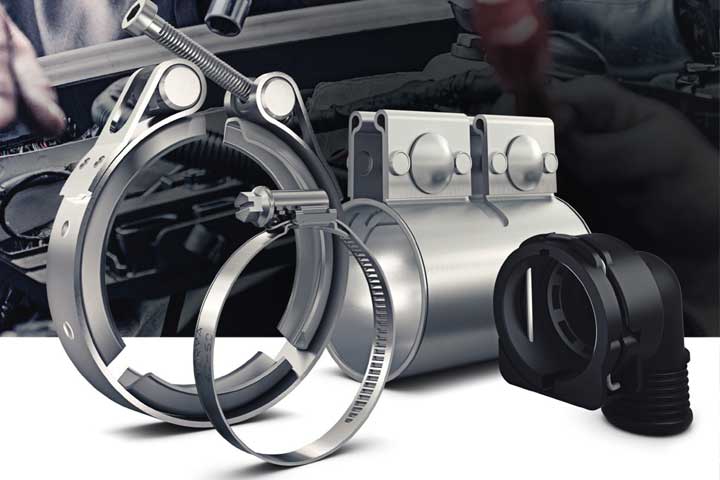

Schellen und Verbinder für KFZ & Fahrzeugtechnik
Fahrzeuge enthalten zahlreiche Rohr-, Schlauch- und Leitungssysteme. Entsprechend unterschiedlich sind die benötigten Befestigungen und Verbindungen. In unserem Bereich KFZ Ersatzteile finden Sie gezielt Schellen und Verbinder für verschiedene Bereiche eines Fahrzeuges.
Dazu gehören unter anderem Lösungen für:
- Kühlwasser- und Kühlmittelschläuche
- Ladeluft- und Ansaugsysteme
- Kraftstoff- und Ölleitungen
- Abgasanlagen
- Unterdruck- und Nebenleitungen
- Rohr- und Schlauchbefestigungen
Je nach Anwendung kommen beispielsweise Schneckengewindeschellen, Federbandschellen, Ohrklemmen, Gelenkbolzenschellen, V-Band-Verbindungen oder spezielle Steckverbinder zum Einsatz.

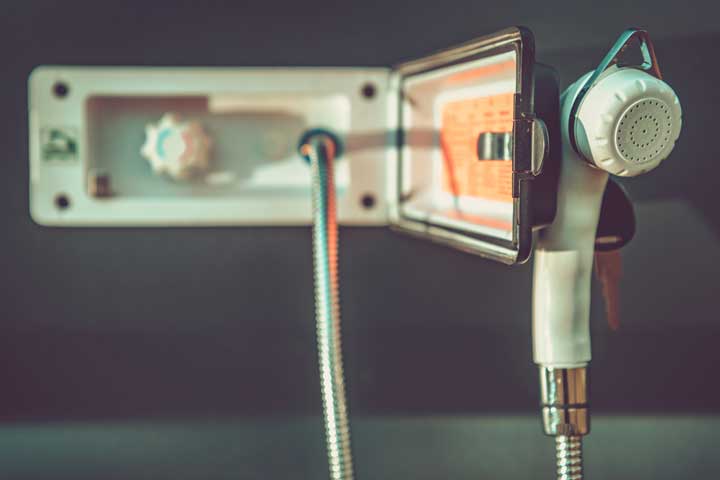

Befestigungs- und Verbindungstechnik für Camping & Wohnmobil
Auch im Wohnmobil und Wohnwagen werden zahlreiche Schläuche, Leitungen und Anschlüsse benötigt. Im Bereich Camping finden Sie beispielsweise Komponenten für Wasserversorgung, Außenduschen und weitere technische Anwendungen.
Typische Produkte sind Schlauchschellen, Schlauchverbinder, Schläuche und Schnellkupplungen. Besonders bei Trinkwasser- oder anderen sensiblen Anwendungen müssen Werkstoff und gegebenenfalls vorhandene Freigaben des jeweiligen Produktes berücksichtigt werden.
Gerüstbau – Schellen für stabile Rohrkonstruktionen
Im Gerüstbau werden Rohrkonstruktionen durch dafür vorgesehene Gerüstschellen und Gerüstkupplungen miteinander verbunden.
Je nach Aufbau können unterschiedliche Bauformen benötigt werden, beispielsweise für gerade, rechtwinklige oder drehbare Verbindungen. Entscheidend sind Rohrdurchmesser, Konstruktion und die technischen Anforderungen des jeweiligen Gerüstsystems.
Für sicherheitsrelevante Gerüstkonstruktionen dürfen nur Produkte eingesetzt werden, die für den jeweiligen Verwendungszweck vorgesehen und entsprechend technisch nachgewiesen sind.

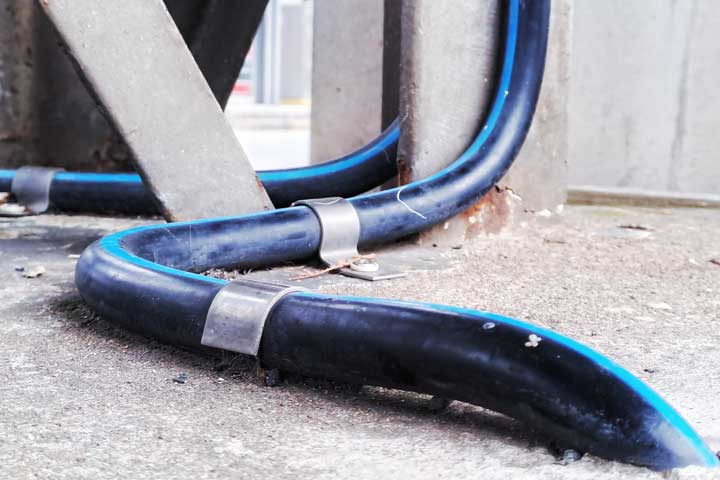

Kabel befestigen – passende Kabelschellen auswählen
Für Kabel und elektrische Leitungen gibt es eigene Befestigungslösungen. In unserem Bereich Kabelschellen finden Sie verschiedene Bauformen für Elektroinstallation, Maschinenbau und technische Anlagen.
Je nach Montageaufgabe kommen beispielsweise Kabelschellen aus Metall, Kunststoffschellen, Klemmschellen oder Nagelschellen infrage.
Wichtig sind insbesondere:
- Kabel- beziehungsweise Leitungsdurchmesser
- Anzahl der Leitungen
- Untergrund
- Umgebungsbedingungen
- mechanische Belastung
- erforderlicher Korrosionsschutz

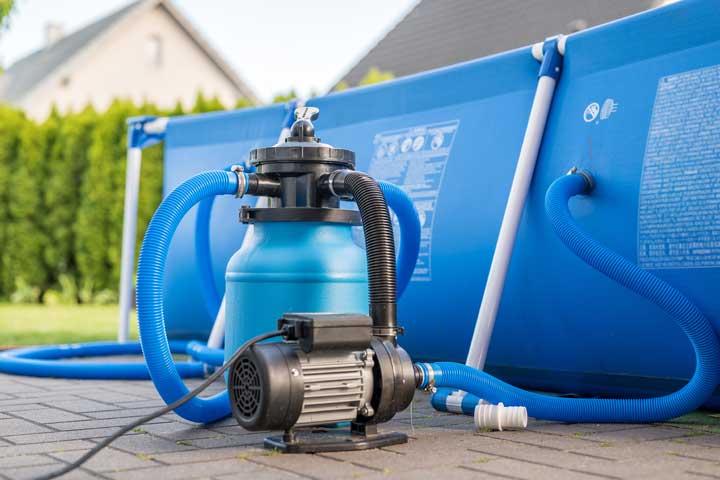

Pool- und Schwimmbadtechnik
In der Pool- und Schwimmbadtechnik müssen Schläuche, Pumpen, Filteranlagen und weitere Komponenten zuverlässig miteinander verbunden werden.
Je nach Anlage können Schlauchschellen, Schlauchverbinder, Reduzierungen oder weitere Verbindungselemente erforderlich sein. Bei dauerhaft feuchter Umgebung sollte insbesondere die Korrosionsbeständigkeit der eingesetzten Komponenten berücksichtigt werden.
Bei druckbeaufschlagten Systemen müssen außerdem Schlauch, Verbinder und Befestigung gemeinsam für die vorhandenen Betriebsbedingungen geeignet sein.
Rohrverbindungen für Schiffbau und maritime Anwendungen
Im Schiffbau können kompakte mechanische Rohrkupplungen eine interessante Verbindungslösung für geeignete Rohrleitungssysteme darstellen.
Besonders relevante Anforderungen sind hier beispielsweise:
- begrenzter Einbauraum
- Vibrationen
- Korrosionsbelastung
- Wartungszugänglichkeit
- Druck und Temperatur
- Rohrmaterial und Außendurchmesser
Je nach Rohrleitung muss außerdem unterschieden werden, ob die Verbindung zugfest oder nicht-zugfest ausgeführt sein muss.
Silotechnik – Schellen und Kupplungen für Schüttguttechnik
In der Silotechnik werden Rohrleitungen und Verbindungselemente beispielsweise zum Transport und zur Führung von Schüttgütern eingesetzt.
Hier können unterschiedliche Schellen, Spannsysteme und Rohrkupplungen erforderlich sein. Je nach Anlage spielen unter anderem Rohrdurchmesser, mechanische Belastung, Dichtheit und eine wartungsfreundliche Montage eine wichtige Rolle.
Stalltechnik – Rohrschellen für Stall- und Tierhaltungssysteme
Im Bereich Stalltechnik werden Rohrkonstruktionen beispielsweise für Abtrennungen, Führungen und weitere Einrichtungen eingesetzt.
Hierfür finden Sie unter anderem T-Schellen, Doppel-T-Schellen, Über-Kreuz-Schellen, Knotenpunkt-Schellen, Wandlager und weitere Rohrbefestigungen.
Die Auswahl richtet sich insbesondere nach Rohrdurchmesser, Konstruktion, Last und den Umgebungsbedingungen innerhalb des jeweiligen Stallbereiches.
Verkehrsschilder sicher befestigen
Für die Montage von Schildern an Rohrpfosten finden Sie in unserem Anwendungsbereich Verkehrsschilder befestigen verschiedene Schilderhalter und Befestigungskomponenten.
Entscheidend sind dabei unter anderem Pfostendurchmesser, Schildgeometrie, Befestigungsart und Korrosionsbeständigkeit. Für dauerhaft im Außenbereich eingesetzte Komponenten sollte eine entsprechend geeignete Material- beziehungsweise Oberflächenausführung gewählt werden.
Befestigungs- und Verbindungstechnik für Wasser & Fluidtechnik
Wasser und andere Fluide stellen eigene Anforderungen an eine Verbindung. Neben der mechanischen Befestigung muss insbesondere geprüft werden, ob Schlauch, Verbinder, Kupplung und Dichtungsmaterial mit dem verwendeten Medium kompatibel sind.
Typische Lösungen sind:
- Schlauchverbinder
- Schnellkupplungen
- Einschraubstutzen
- Schlauchschellen
- Rohrkupplungen
- Reduzierungen und Adapter
Eine große Auswahl finden Sie in unserer Kategorie Schlauchverbindung.
Spezielle Anwendungen für Schnellkupplungen
Schnellkupplungen werden insbesondere eingesetzt, wenn Fluidleitungen regelmäßig verbunden und wieder getrennt werden müssen. Dadurch eignen sie sich nicht nur für klassische Industrieanlagen, sondern auch für spezialisierte Anwendungen.
Im Schellen-Shop finden Sie beispielsweise Anwendungsbereiche für:

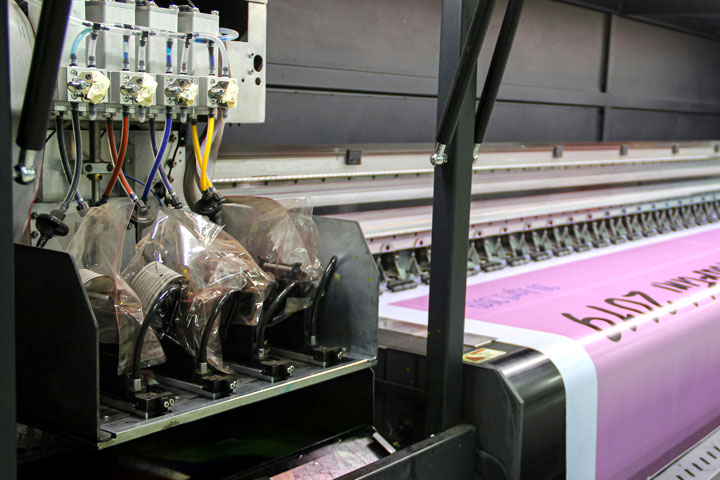

- Digitaldruck

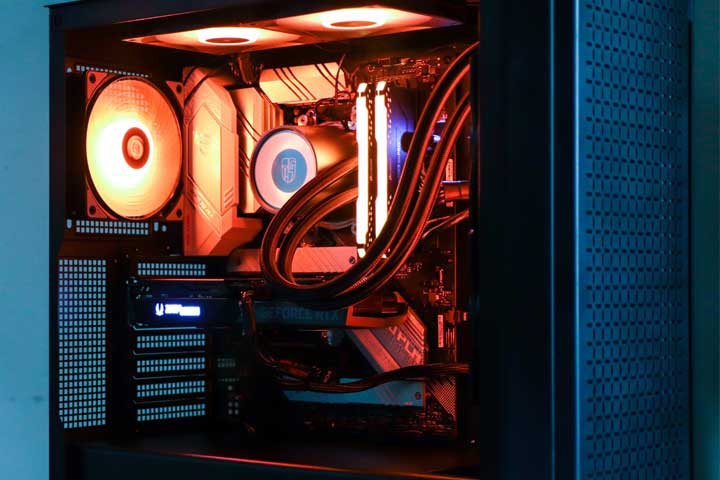

- PC-Wasserkühlung
- Blutdruckmessgeräte und Manschetten
- Camping und mobile Wassersysteme
- Geräte- und Apparatebau
Welche Schnellkupplung geeignet ist, richtet sich unter anderem nach Nennweite, Medium, Druck, Temperatur, Anschlussart, Dichtungswerkstoff und gewünschter Ventilfunktion.

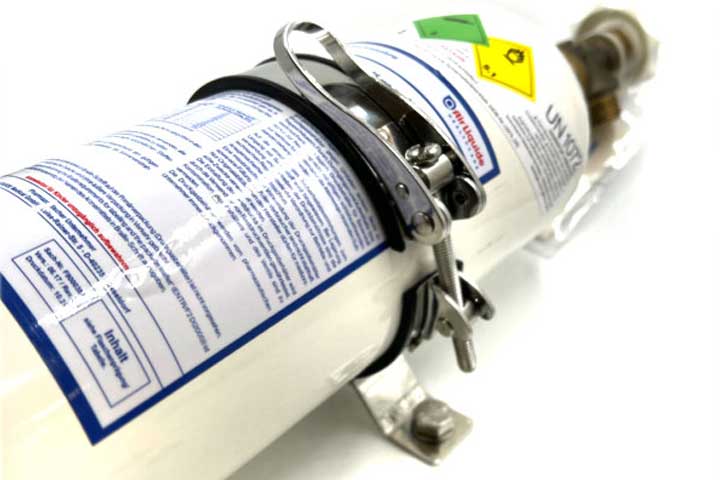

Befestigungslösungen für Druckspeicher und Behälter
Nicht nur Leitungen, sondern auch Behälter und technische Komponenten müssen sicher befestigt werden. Dazu gehören beispielsweise Druck- und Hydrospeicher sowie Flaschen und andere zylindrische Bauteile.
Abhängig von Gewicht, Durchmesser, Befestigungsposition und dynamischer Belastung werden hierfür speziell geeignete Halterungen beziehungsweise Schellensysteme benötigt.
Bei druckführenden Behältern und sicherheitsrelevanten Anwendungen sind die technischen Vorgaben des jeweiligen Systems besonders zu beachten.
Befestigungstechnik für Zaun, Holz und Außenbereich
Auch im Zaunbau werden Rohre, Pfosten, Holzbauteile und Gitter miteinander verbunden beziehungsweise befestigt. Dafür können unterschiedliche Bügel, Halter, Schellen und konstruktive Verbindungsteile eingesetzt werden.
Im Außenbereich spielen neben den Abmessungen vor allem Witterungseinflüsse und Korrosionsschutz eine wichtige Rolle. Verzinkte Stahlteile oder geeignete Edelstahlvarianten können je nach Anwendung infrage kommen.
Rohr oder Schlauch – zuerst die Aufgabe bestimmen
Bevor Sie nach einer konkreten Schelle suchen, sollten Sie bestimmen, ob ein Rohr beziehungsweise Schlauch befestigt oder verbunden werden soll.
| Aufgabe | Passender Bereich |
|---|---|
| Schlauch an einem Anschluss sichern | Schlauchbefestigung |
| Zwei Schläuche oder Fluidkomponenten verbinden | Schlauchverbindung |
| Rohr an Konstruktion, Wand oder Maschine befestigen | Rohrbefestigung |
| Zwei Rohre miteinander verbinden | Rohrverbindung |
Schlauchbefestigung oder Schlauchverbindung?
Die Begriffe werden häufig miteinander verwechselt. Eine Schlauchverbindung stellt die Verbindung zwischen zwei Schläuchen oder zwischen einem Schlauch und einem weiteren Bauteil her. Ein Schlauchverbinder, eine Schnellkupplung oder ein Einschraubstutzen gehören beispielsweise in diesen Bereich.
Die Schlauchbefestigung sorgt dagegen dafür, dass ein Schlauch mechanisch auf einem Anschluss gehalten wird. Hier kommen beispielsweise Schlauchschellen, Ohrklemmen oder Federbandschellen zum Einsatz.
Bei klassischen Schlauchtüllen werden häufig beide Komponenten benötigt: ein Verbinder stellt den Medienweg her und eine geeignete Schelle sichert den Schlauch auf dem Stutzen.
Rohrbefestigung oder Rohrverbindung?
Auch bei Rohren muss zwischen Befestigung und Verbindung unterschieden werden.
Eine Rohrschelle befestigt ein Rohr beispielsweise an einer Maschine, Wand, Decke oder Tragkonstruktion. Eine Rohrkupplung beziehungsweise ein Rohrverbindungsstück verbindet dagegen zwei Rohrabschnitte miteinander.
Diese Unterscheidung hilft dabei, bereits zu Beginn die richtige Produktgruppe auszuwählen.
Welche Kriterien sind bei der Auswahl entscheidend?
Unabhängig von der konkreten Anwendung sollten technische Befestigungs- und Verbindungselemente immer anhand der tatsächlichen Betriebsbedingungen ausgewählt werden.
- Abmessung: Rohr-, Schlauch-, Kabel- oder Bauteildurchmesser exakt bestimmen.
- Aufgabe: Soll befestigt, verbunden, abgedichtet, reduziert oder verzweigt werden?
- Werkstoff: Stahl, Edelstahl, Kunststoff oder andere Materialien passend auswählen.
- Medium: Bei Fluidanwendungen die Medienbeständigkeit aller Komponenten prüfen.
- Druck: Komponenten müssen für den vorgesehenen Betriebsdruck geeignet sein.
- Temperatur: Einsatztemperatur von Schelle, Verbinder und Dichtung berücksichtigen.
- Mechanische Belastung: Vibrationen, Zugkräfte und Bewegungen berücksichtigen.
- Umgebung: Feuchtigkeit, Witterung, Salz oder andere Korrosionsbelastungen beachten.
- Montage: Einbauraum und benötigtes Werkzeug berücksichtigen.
- Wartung: Prüfen, ob die Verbindung später regelmäßig gelöst werden muss.
Welche Werkstoffe eignen sich für welche Anwendung?
Schellen und Verbindungselemente stehen in unterschiedlichen Werkstoffen und Oberflächen zur Verfügung. Die richtige Auswahl hängt stark von der Umgebung und dem Einsatzzweck ab.
| Werkstoff / Ausführung | Typische Eigenschaften |
|---|---|
| verzinkter Stahl | wirtschaftliche Lösung für zahlreiche technische und konstruktive Anwendungen |
| Edelstahl | erhöhte Korrosionsbeständigkeit für entsprechend anspruchsvolle Umgebungen |
| Kunststoff | geringes Gewicht, korrosionsfrei und je nach Werkstoff unterschiedliche Medienbeständigkeit |
| Aluminium | leicht und korrosionsbeständig für geeignete technische Anwendungen |
| gummierte Schelle | Dämpfung und Schutz des befestigten Rohres beziehungsweise der Leitung |
Die Materialbezeichnung allein reicht jedoch nicht für eine technische Freigabe. Entscheidend sind immer die Eigenschaften des konkreten Produktes.
Befestigungs- und Verbindungstechnik für Industrie & Handwerk
Industrie, Maschinenbau, Instandhaltung und Handwerk benötigen häufig sehr unterschiedliche Produkte – vom einzelnen Ersatzteil bis zur wiederkehrenden Serienanwendung.
Unsere Anwendungsbereiche helfen insbesondere dann bei der Auswahl, wenn die genaue technische Produktbezeichnung noch nicht bekannt ist. Statt direkt nach einer bestimmten Schelle suchen zu müssen, können Sie zunächst Ihren Einsatzbereich auswählen und von dort zur passenden Produktgruppe gelangen.
Viele professionelle Produkte erhalten Sie im Schellen-Shop auch in kleinen Mengen. Dadurch eignen sich die Sortimente sowohl für industrielle Anwendungen als auch für Reparaturen, Prototypen, Einzelanfertigungen und anspruchsvolle private Projekte.
Schellen nach Anwendung online auswählen
Ob KFZ, Camping, Maschinenbau, Gerüstbau, Kabelbefestigung, Pooltechnik, Schiffbau, Stalltechnik oder eine spezielle Fluidanwendung: Im Schellen-Shop können Sie Schellen, Befestigungen und Verbindungstechnik gezielt nach Ihrer Anwendung auswählen.
Dadurch müssen Sie nicht bereits vor der Suche wissen, welche konkrete Schellenart oder welches Verbindungssystem benötigt wird. Unsere Anwendungsbereiche führen Sie von der technischen Aufgabe zu passenden Produkten und weiterführenden Kategorien.
Profitieren Sie dabei von einer großen Auswahl professioneller Befestigungs- und Verbindungstechnik, technischer Beratung, schneller Verfügbarkeit und der Möglichkeit, viele Produkte auch in kleinen Mengen zu bestellen.
Häufige Fragen zu Schellen nach Anwendung
Welche Schelle brauche ich für meine Anwendung?
Das hängt davon ab, was befestigt oder verbunden werden soll. Für Schläuche kommen beispielsweise Schlauchschellen, Ohrklemmen oder Federbandschellen infrage. Rohre werden dagegen häufig mit Rohrschellen, Hydraulikschellen oder Bügeln befestigt. Zusätzlich müssen Durchmesser, Material und Betriebsbedingungen berücksichtigt werden.
Was ist der Unterschied zwischen Befestigung und Verbindung?
Eine Befestigung fixiert ein Rohr, einen Schlauch, ein Kabel oder ein anderes Bauteil an einer Konstruktion beziehungsweise einem Anschluss. Eine Verbindung verbindet dagegen zwei Leitungsabschnitte oder Komponenten miteinander.
Wie finde ich eine passende Schlauchschelle?
Bei einer Schlauchschelle ist normalerweise der Außendurchmesser des Schlauches an der fertig montierten Verbindung entscheidend. Der gemessene Wert muss innerhalb des vorgesehenen Spannbereiches der Schelle liegen. Zusätzlich sind Druck, Temperatur, Material und Anwendung zu berücksichtigen.
Wie finde ich eine passende Rohrschelle?
Entscheidend sind insbesondere der tatsächliche Rohrdurchmesser, die gewünschte Befestigungsart, mechanische Belastung und Umgebung. Je nach Anwendung können beispielsweise Flachstahl-, Hydraulik-, DIN-3016-, Sanitär- oder andere Rohrschellen verwendet werden.
Welche Schellen eignen sich für KFZ-Anwendungen?
Das hängt vom jeweiligen Fahrzeugsystem ab. Je nach Anwendung können Schneckengewindeschellen, Federbandschellen, Ohrklemmen, Gelenkbolzenschellen, Abgasrohrschellen oder weitere spezielle Befestigungen und Verbinder eingesetzt werden.
Welche Befestigung eignet sich für den Außenbereich?
Bei Außenanwendungen sollte besonders auf Korrosionsbeständigkeit und Witterungseinflüsse geachtet werden. Je nach Belastung können verzinkte Stahlteile oder geeignete Edelstahlvarianten infrage kommen.
Wann brauche ich eine Schnellkupplung?
Eine Schnellkupplung ist besonders interessant, wenn eine Schlauch- oder Fluidleitung regelmäßig verbunden und wieder getrennt werden soll. Je nach System sind zusätzlich Ausführungen mit automatischer Absperrfunktion verfügbar.
Wie unterscheidet sich eine Rohrschelle von einer Rohrkupplung?
Eine Rohrschelle dient in erster Linie der Befestigung eines Rohres an einer Konstruktion. Eine Rohrkupplung verbindet dagegen zwei Rohrenden miteinander und kann je nach Ausführung zusätzlich abdichten oder mechanische Kräfte übertragen.
Kann ich nach Anwendung suchen, wenn ich die Produktbezeichnung nicht kenne?
Ja. Genau dafür dient die Anwendungsübersicht. Sie können zunächst Ihren Einsatzbereich auswählen und anschließend passende Schellen, Befestigungen, Verbinder oder Kupplungen für die jeweilige Aufgabe vergleichen.
Sind Industrieprodukte auch für Privatkunden erhältlich?
Viele Produkte im Schellen-Shop sind auch für Privatkunden und in kleinen Mengen erhältlich. Entscheidend ist, dass das gewählte Produkt technisch für die jeweilige Anwendung geeignet ist.
