ALU-Rohrkupplungen für Saugförderung & Förderanlagen
ALU-Rohrkupplungen ermöglichen die schnelle und dichte Verbindung von Glattrohren in Saug-, Förder- und Absauganlagen. Sie werden besonders in der pneumatischen Fördertechnik, Schüttguttechnik, Silotechnik und industriellen Anlagen eingesetzt, wenn Rohrleitungen flexibel montiert, gewartet oder umgebaut werden sollen.
Im Schellen-Shop finden Sie DVK-Rohrkupplungen aus Aluminium für verschiedene Rohrdurchmesser, Baulängen und Dichtungsvarianten. Weitere Verbindungslösungen finden Sie in unserer Übersicht zur Rohrverbindung.

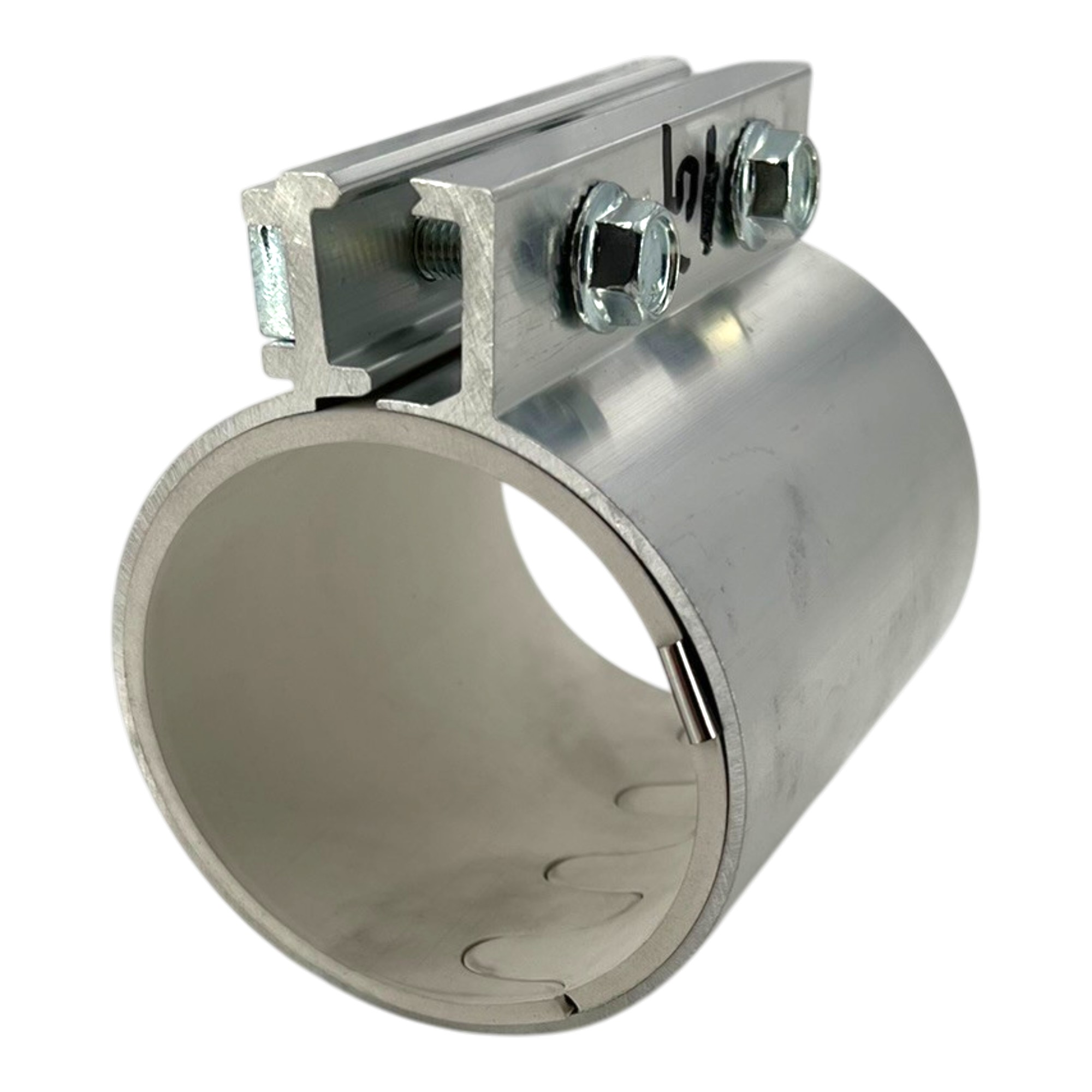

ALU-Rohrkupplung DVK 6, Ø 75,0 mm, Länge 100 mm, mit Erdungsband
ALU-Rohrkupplung DVK 6 | Ø 75,0 mm | Länge 100 mm | mit Erdungsband | Abverkauf Verbinden Sie Ihre Rohrsysteme sicher, dicht und leitfähig. Diese hochwertige ALU-Rohrkupplung der Serie DVK 6 ist die ideale Lösung für die zuverlässige Verbindung von Glattrohren. Ob für komplexe pneumatische Förderanlagen im professionellen B2B-Industriebereich oder für anspruchsvolle B2C-Absauganlagen – dieser Rohrverbinder garantiert höchste Stabilität und eine strömungsoptimierte Medienführung. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich diese Industrie-Rohrkupplung zum absoluten Sonderpreis. Bei diesem Artikel handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Leichtes Alu-Druckguss-Gehäuse mit integriertem Erdungsband Das robuste Gehäuse aus Alu-Druckguss kombiniert eine hohe mechanische Festigkeit mit einem erfreulich geringen Eigengewicht. Mit einem Durchmesser von 75,0 mm und einer kompakten Länge von 100 mm lässt sich die Kupplung platzsparend montieren. Ein entscheidender Vorteil für Förderanlagen von Schüttgütern, Stäuben oder Granulaten ist das integrierte Erdungsband. Es leitet statische Aufladungen sicher ab, verhindert gefährliche Funkenbildung und trägt maßgeblich zur Anlagensicherheit bei. Druckstoßfest und temperaturbeständig bis 120 °C Die Rohrkupplung ist extrem belastbar und druckstoßfest bis 3,5 bar, wodurch sie auch in Systemen mit schwankenden Druckverhältnissen souverän abdichtet. Die integrierte, helle EPDM-Dichtung (lebensmittelecht und alterungsbeständig) sorgt für absolute Leckagesicherheit. Das hochwertige Dichtungsmaterial ist ausgelegt für anspruchsvolle thermische Bedingungen und hält Dauertemperaturen von bis zu 120 °C problemlos stand. Technische Daten auf einen Blick Produkttyp: Rohrkupplung / Rohrverbinder (Serie DVK 6) Durchmesser (D): 75,0 mm Länge (L): 100 mm Material Gehäuse: Aluminium-Druckguss Dichtung: helle EPDM-Dichtung Temperaturbereich: bis + 120 °C Druckbeständigkeit: druckstoßfest bis 3,5 bar Zusatzfunktion: mit Erdungsband (zur Ableitung statischer Aufladung)
Rohrkupplung Typ DVK 6, Aluminium
Pneumatische Rohrkupplung aus Aluminium Die pneumatische Rohrkupplung aus Aluminium vom Typ DVK-6 sind für den schnellen und sicheren Einsatz im Bereich der Saugförderung konzipiert. Dort überzeugen sie neben ihrer preisgünstigen und schnelleren Montierbarkeit insbesondere mit folgenden Eigenschaften. Der Durchmesser der pneumatische Rohrkupplung aus Aluminium kann zwischen 38 mm und 110 mm gewählt werden. für Rohraußendurchmesser von 33,7 bis 110,0 mm geeignet Baulänge von 100, 150 mm (oder länger) möglich vakuumfest (bis max. 0,8 bar) druckstoßfest (bis max. 6 bar) Metallmantel aus Aluminium (AlMgSi 0,5 F22) massive Alu-Spannbacken (doppelt arretiert) Schrauben M 8 mit massiver Gewindeschiene durch kreisrunde Ausführung überaus montagefreundlich schwarze Naturgummidichtung (temperaturbeständig von – 20°C bis + 60°C) weiße lebensmittelunbedenkliche und temperaturbeständige EPDM-Dichtung (von – 30°C bis + 120°C) optional auch mit Silikondichtung erhältlich (- 60°C bis + 200°C)
ALU-Rohrkupplungen für Saugförderung und Fördertechnik
In pneumatischen Förderanlagen müssen Rohrabschnitte zuverlässig miteinander verbunden werden. Eine Aluminium-Rohrkupplung umschließt die beiden Rohrenden und stellt über die integrierte Dichtung eine geschlossene Verbindung her.
Solche Kupplungen eignen sich unter anderem für Förderleitungen, in denen Luft zusammen mit Granulat, Staub oder anderen Schüttgütern transportiert wird.
Was ist eine DVK-Rohrkupplung?
Eine DVK-Rohrkupplung ist eine Kupplung für Glattrohre, die vor allem in pneumatischen Saug- und Fördersystemen eingesetzt wird. Der Kupplungskörper aus Aluminium wird über den Rohrenden positioniert und anschließend entsprechend der vorgesehenen Konstruktion gespannt.
Die genaue Ausführung richtet sich nach Rohrdurchmesser, Baulänge, Dichtungsmaterial und technischen Anforderungen der Anlage.
DVK 6 Rohrkupplungen aus Aluminium
DVK-6-Kupplungen gehören zu den etablierten Rohrverbindungen für Saugförderanlagen. Sie sind in verschiedenen Durchmessern und Ausführungen erhältlich und ermöglichen die Verbindung gerader Glattrohrabschnitte.
Je nach Produktvariante unterscheiden sich unter anderem:
- Rohrdurchmesser
- Baulänge
- Dichtungsmaterial
- Druck- und Vakuumeignung
- zusätzliche Ausstattungsmerkmale
Die konkreten technischen Werte sind den jeweiligen Produktdaten zu entnehmen.
ALU-Rohrkupplungen für Glattrohre
Die Kupplungen sind für Rohrleitungen mit geeigneten glatten Rohrenden ausgelegt. Für eine sichere Verbindung müssen die tatsächlichen Außendurchmesser der beiden Rohrenden zur jeweiligen Kupplung passen.
Vor der Bestellung sollten die Rohrenden daher exakt vermessen und mit dem angegebenen Spann- beziehungsweise Durchmesserbereich der Kupplung verglichen werden.
Rohrkupplungen für Schüttgut, Staub und Granulat
ALU-Rohrkupplungen kommen häufig in Anlagen zum Einsatz, in denen Schüttgüter oder leichte Materialien pneumatisch gefördert werden. Typische Anwendungen sind:
- Granulatförderung
- Staub- und Pulverförderung
- Absaugtechnik
- Filteranlagen
- Schüttgutförderung
- Siloanlagen
- Kunststoffverarbeitung
- Produktions- und Prozessanlagen
Weitere Produkte und Anwendungslösungen finden Sie unter Silotechnik.
Naturgummi, EPDM oder Silikon – Dichtung auswählen
Je nach Kupplungsausführung stehen unterschiedliche Dichtungswerkstoffe zur Verfügung. Dazu können beispielsweise Naturgummi, EPDM oder Silikon gehören.
Welches Dichtungsmaterial geeignet ist, hängt von Temperatur, Fördermedium, Umgebungsbedingungen und den technischen Herstellerangaben ab.
Bei der Produktauswahl sollte daher nicht nur der Rohrdurchmesser, sondern auch die eingesetzte Dichtung berücksichtigt werden.
Rohrdurchmesser richtig bestimmen
Der Außendurchmesser des Rohres ist eines der wichtigsten Auswahlkriterien für eine ALU-Rohrkupplung. Das Sortiment deckt zahlreiche gängige Rohrdimensionen für industrielle Förder- und Absauganlagen ab.
Vor der Bestellung sollten Sie:
- beide Rohrenden exakt messen,
- den tatsächlichen Außendurchmesser bestimmen,
- die angegebene Kupplungsgröße prüfen,
- Baulänge und Dichtungsvariante auswählen,
- Druck- und Vakuumanforderungen berücksichtigen.
Baulänge 100 oder 150 mm auswählen
Je nach Produkt sind unterschiedliche Kupplungslängen erhältlich. Häufig werden beispielsweise Baulängen von 100 oder 150 mm eingesetzt.
Welche Länge geeignet ist, hängt von Rohrsystem, Einbauraum und konstruktiver Auslegung der Anlage ab. Die konkrete Variante sollte entsprechend den technischen Anforderungen gewählt werden.
Druck- und Vakuumfestigkeit beachten
In Saug- und Förderanlagen können sowohl Unterdruck als auch kurzfristige Druckbelastungen auftreten. Die zulässigen Werte unterscheiden sich je nach Kupplungsausführung.
Deshalb sollten Betriebsdruck, möglicher Unterdruck und Druckstöße immer mit den technischen Produktdaten abgeglichen werden.
ALU-Rohrkupplung mit Erdungsband
Bei der Förderung von Staub, Granulat oder anderen Schüttgütern kann elektrostatische Aufladung eine Rolle spielen. Bestimmte Kupplungsausführungen sind deshalb mit einem Erdungsband beziehungsweise einer elektrisch leitenden Verbindung ausgestattet.
Ob eine solche Ausführung benötigt wird, hängt von Anlage, Fördergut und den jeweiligen Sicherheitsanforderungen ab.
ALU-Rohrkupplung oder Spannringsystem?
Für Förder- und Absaugrohrsysteme stehen unterschiedliche Verbindungstechniken zur Verfügung.
| Verbindungssystem | Typische Anwendung |
|---|---|
| ALU-/DVK-Rohrkupplung | Glattrohre in Saug- und Förderanlagen |
| Spannringsystem | Gebördelte Rohrsysteme in Förder-, Absaug- und Siloanlagen |
| Flexible Rohrkupplung | Andere industrielle Rohrsysteme und Rohrwerkstoffe |
Für gebördelte Rohrleitungen finden Sie passende Systeme unter Spannringsysteme. Weitere flexible Lösungen stehen unter nicht-zugfeste Rohrkupplungen zur Verfügung.
ALU-Rohrkupplungen für Maschinen- und Anlagenbau
DVK- und Aluminium-Rohrkupplungen werden in zahlreichen industriellen Bereichen eingesetzt, beispielsweise im:
- Maschinen- und Anlagenbau
- pneumatischen Förderanlagenbau
- Silo- und Schüttguttechnik
- Absaug- und Filteranlagenbau
- Kunststoffverarbeitung
- Recyclingtechnik
- Produktionsanlagenbau
- Wartungs- und Instandhaltungsbereich
ALU-Rohrkupplungen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie ALU-Rohrkupplungen und DVK-Kupplungen für Saug- und Förderanlagen in verschiedenen Durchmessern, Baulängen und Dichtungsvarianten.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrdurchmesser, Dichtung, Baulänge oder technischen Anforderungen unterstützen wir Sie gerne bei der Auswahl der passenden Rohrkupplung.
FAQ zu ALU- und DVK-Rohrkupplungen
Was ist eine DVK-Rohrkupplung?
Eine DVK-Rohrkupplung ist eine Aluminiumkupplung für die Verbindung geeigneter Glattrohre, insbesondere in pneumatischen Saug- und Förderanlagen.
Wofür werden ALU-Rohrkupplungen eingesetzt?
ALU-Rohrkupplungen werden unter anderem in Saugförderung, Schüttgutförderung, Absaugtechnik, Silotechnik sowie in Maschinen- und Produktionsanlagen eingesetzt.
Wie finde ich die richtige Größe einer DVK-Kupplung?
Entscheidend ist der tatsächliche Außendurchmesser der zu verbindenden Rohre. Dieser muss zur angegebenen Kupplungsgröße passen.
Welche Dichtung brauche ich für eine ALU-Rohrkupplung?
Der passende Dichtungswerkstoff hängt von Temperatur, Fördermedium und Einsatzbedingungen ab. Je nach Produkt stehen beispielsweise Naturgummi, EPDM oder Silikon zur Verfügung.
Kann eine DVK-Kupplung für Unterdruck verwendet werden?
Je nach Produktausführung können DVK-Kupplungen für Saug- beziehungsweise Unterdruckanwendungen geeignet sein. Die zulässigen Werte müssen den technischen Produktdaten entnommen werden.
Wann ist ein Erdungsband bei einer Rohrkupplung sinnvoll?
Bei Anwendungen mit Staub, Granulat oder Schüttgut kann elektrostatische Aufladung relevant sein. Bestimmte Kupplungsausführungen verfügen deshalb über ein Erdungsband.
Was ist der Unterschied zwischen DVK-Kupplung und Spannringsystem?
DVK-Kupplungen verbinden geeignete Glattrohre. Spannringsysteme werden dagegen typischerweise für gebördelte Rohrenden eingesetzt.
