Gerüstschellen kaufen – Gerüstkupplungen für sichere Rohrverbindungen
Gerüstschellen ermöglichen die mechanische Verbindung von Gerüstrohren und gehören zu den zentralen Verbindungselementen im Gerüstbau. Abhängig von Bauform und Anwendung können Rohre rechtwinklig, drehbar, parallel oder über weitere Verbindungskonfigurationen miteinander gekoppelt werden.
Gerüstschellen werden auch als Gerüstkupplungen, Gerüstklemmen oder Rohrkupplungen für Gerüste bezeichnet. Sie kommen insbesondere bei temporären Rohrkonstruktionen, Arbeits- und Schutzgerüsten sowie weiteren professionellen Konstruktionen zum Einsatz, bei denen lösbare Rohrverbindungen erforderlich sind.
Im Schellen-Shop finden Gerüstbauer, Bauunternehmen, Handwerksbetriebe, Industrie- und Anlagenbauer sowie professionelle Anwender Verbindungstechnik für Rohrkonstruktionen. Bei der Auswahl einer Gerüstschelle sind insbesondere Rohrdurchmesser, Kupplungsart, Belastbarkeit sowie die für die konkrete Anwendung erforderlichen technischen Nachweise zu berücksichtigen.

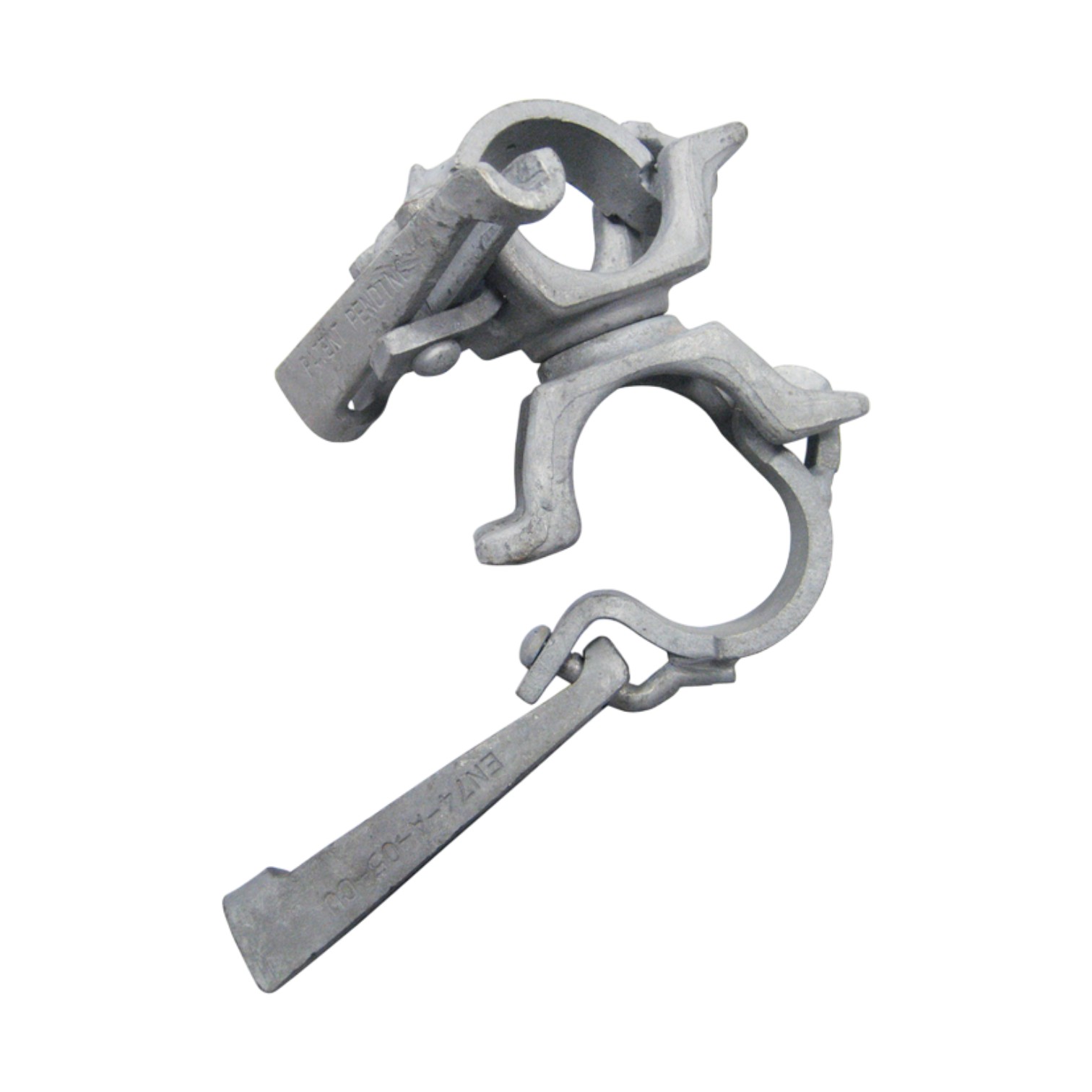

Gerüstkupplung / Gerüstschelle / Drehkupplung mit festem Splint Ø 48,3 / 48,3 mm - Typ 201080
Gerüstkupplung Typ 201080: Flexible Drehkupplung mit festem Splint für Ø 48,3 mm Rohre Verbinden Sie zwei Gerüstrohre flexibel und sicher in jedem gewünschten Winkel mit der Drehkupplung mit festem Splint (Typ 201080). Diese massive Gerüstschelle ist speziell für Situationen konzipiert, in denen starre 90°-Winkel nicht ausreichen und eine schnelle, robuste Befestigung gefordert ist. Maximale Flexibilität: Variable Winkel Diese als Schwenkkupplung ausgelegte Schelle verbindet zwei durchgehende Rohre. Dank des Drehgelenks können Sie den Winkel zwischen den Rohren frei wählen. Dies ist unverzichtbar für: Freistehende Werbegerüste: Ausgleich von Geländeunebenheiten oder Konstruktion von dreieckigen Werbeträgern. Diagonale Aussteifungen: Stabilisierung von großen Gerüstkonstruktionen. Individuelle Bauten: Messebau, Bühnentechnik und temporäre Überdachungen. Befestigung mit festem Splint (Keil) Im Gegensatz zu reinen Schraubkupplungen erfolgt die Sicherung hier über einen festen Splint (Keil). Ihre Vorteile: Verliersicher: Der Keil ist fest mit der Kupplung verbunden und kann auf der Baustelle nicht verloren gehen. Sicherer Halt: Durch das Eintreiben des Keils entsteht eine extrem kraftschlüssige Verbindung für Schwerlastanwendungen. Schnelle Montage: Ideal für den professionellen Gerüstbau. Material & Qualität Sicherheit steht im Gerüstbau an erster Stelle. Diese Kupplung ist aus widerstandsfähigem Stahl/Guss gefertigt und vollständig verzinkt. Sie ist damit bestens gegen Witterungseinflüsse geschützt und für den dauerhaften Außeneinsatz geeignet. Verfügbare Größe Passend für den Standard im Gerüstbau: Ø 48,3 mm x 48,3 mm (Klassisches Gerüstrohr-Maß) Ihre Vorteile auf einen Blick Beweglich: Stufenlos drehbar für variable Winkel. Effizient: Fester Splint für schnelle Keil-Befestigung. Belastbar: Geeignet für professionelle Schwerlastanwendungen. Langlebig: Robustes Material, verzinkt.
Gerüstkupplung / Gerüstschelle / Drehkupplung 42,4 / 48,3 mm
Gerüstkupplung / Gerüstschelle / Drehkupplung für Rundrohre 42,4 / 48,3 / 60,3 mm Die Gerüstkupplung beziehungsweise Drehkupplung dient zur flexiblen Verbindung von zwei Rundrohren. Durch die drehbar miteinander verbundenen Schellenhälften können die beiden Rohre in unterschiedlichen Winkeln zueinander ausgerichtet werden. Damit eignet sich die Gerüstschelle insbesondere für Verstrebungen, Rahmenkonstruktionen und andere Rohrsysteme, bei denen kein fest vorgegebener 90°-Winkel benötigt wird. Die Drehkupplung ist für feste Rohrdurchmesser von 42,4 mm, 48,3 mm und 60,3 mm erhältlich. Je nach Ausführung können zwei gleich große Rohre oder ein Rohr mit 42,4 beziehungsweise 48,3 mm mit einem größeren 60,3-mm-Rundrohr verbunden werden. Dadurch eignet sich die Kupplung für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau ebenso wie für individuelle DIY- und Möbelbauprojekte. Drehbare Rohrverbindung für variable Winkel Die Drehkupplung für Rundrohre besteht aus zwei Schellenteilen, die beweglich miteinander verbunden sind. Dadurch lässt sich der Winkel zwischen den beiden angeschlossenen Rohren an die jeweilige Konstruktion anpassen. Im Gegensatz zu einem starren Winkelverbinder ist kein bestimmter Verbindungswinkel vorgegeben. Die Gerüstkupplung eignet sich daher besonders für Diagonalstreben, schräge Abstützungen und variable Rahmengeometrien. Gerüstkupplung für gleiche Rohrdurchmesser Für Konstruktionen mit Rohren gleicher Größe stehen Ausführungen zur Verfügung, bei denen beide Seiten der Kupplung auf denselben Rohrdurchmesser abgestimmt sind: 42,4 mm / 42,4 mm 48,3 mm / 48,3 mm Damit können zwei Rundrohre gleicher Abmessung in einem variabel einstellbaren Winkel miteinander verbunden werden. Kombinationskupplung für 42,4 oder 48,3 mm auf 60,3 mm Zusätzlich sind Kombinationsausführungen erhältlich, mit denen Rundrohre unterschiedlicher Durchmesser verbunden werden können: 42,4 mm / 60,3 mm 48,3 mm / 60,3 mm Diese Varianten eignen sich beispielsweise, wenn eine Strebe oder ein kleiner dimensioniertes Rahmenrohr mit einem stärkeren 60,3-mm-Stützrohr verbunden werden soll. Verfügbare Abmessungen der Drehkupplung 42,4 mm / 42,4 mm 48,3 mm / 48,3 mm 42,4 mm / 60,3 mm 48,3 mm / 60,3 mm Die angegebenen Maße beziehen sich auf den jeweiligen Außendurchmesser der Rundrohre. Vor der Bestellung sollten daher beide Rohrdurchmesser geprüft und die passende Kombination ausgewählt werden. Technische Daten der Gerüstkupplung Ausführung: Gerüstkupplung / Gerüstschelle / Drehkupplung Rohrform: Rundrohr Verbindungsart: drehbare Verbindung von zwei Rundrohren Verfügbare Kombinationen: 42,4 / 42,4 mm, 48,3 / 48,3 mm, 42,4 / 60,3 mm und 48,3 / 60,3 mm Funktion: Verbindung von Rundrohren in variabel einstellbarer Ausrichtung Material Gerüstkupplung: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen mit MAGNI 565 beschichteten Schrauben Die Gerüstkupplung besteht aus feuerverzinktem Gusseisen. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht die Kupplung für zahlreiche Konstruktionen im Innen- und Außenbereich geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Ideal für Diagonalstreben und Abstützungen Ein typischer Einsatzbereich der Gerüstschelle als Drehkupplung ist die Befestigung von diagonalen oder schräg verlaufenden Rohren. Da sich die beiden Schellenhälften gegeneinander verdrehen lassen, kann der benötigte Winkel direkt an die jeweilige Konstruktion angepasst werden. Dadurch eignet sich die Kupplung insbesondere für Verstrebungen und zusätzliche Abstützungen, bei denen ein starrer Rohrverbinder mit festem Winkel nicht passend wäre. Einsatzbereiche von Geländerbau bis Maschinenbau Die Gerüstkupplung für Rundrohre kann in zahlreichen modularen Rohrkonstruktionen eingesetzt werden, beispielsweise: Diagonalstreben und Verstärkungen Handlauf- und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regal- und Rohrgestelle DIY-Möbel und individuelle Rohrkonstruktionen Variable Rundrohr-Verbindungen ohne Schweißarbeiten Mit der Drehkupplung lassen sich zwei Rundrohre mechanisch verbinden und anschließend entsprechend der benötigten Konstruktion gegeneinander ausrichten. Dadurch können auch schräge Verbindungen und Verstrebungen realisiert werden, ohne eine individuelle Winkelverbindung anfertigen oder die Rohre miteinander verschweißen zu müssen. Weitere passende Rohrverbinder für Rundrohre für T-, Kreuz-, Winkel-, Gelenk- und Befestigungsverbindungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Die Drehkupplung muss passend zu den tatsächlichen Außendurchmessern beider Rohre ausgewählt und fachgerecht montiert werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrschelle Ø 49mm mit Rutschsicherung | Befestigung von Geländerpfosten an Arbeitsbühnen, Treppenwangen und Gerüsten
Rohrschelle Ø 49mm mit Rutschsicherung | Befestigung von Geländerpfosten an Arbeitsbühnen, Treppenwangen und Gerüsten Die Rohrschelle Ø 49 mm mit Rutschsicherung wurde speziell für die sichere Befestigung von Geländerpfosten an Arbeitsbühnen, Treppenwangen und Gerüsten entwickelt. Durch die robuste Verarbeitung und die integrierte Rutschsicherung sorgt sie für maximale Sicherheit und Stabilität. Eigenschaften: Material: Hergestellt aus feuerverzinktem Stahl, mit einer Breite von 90 mm und einer Materialstärke von 5 mm, ist die Rohrschelle extrem stabil und korrosionsbeständig.Befestigung: Der Lochabstand der Befestigungslöcher beträgt 100 mm, mit einem Bohrungsdurchmesser von 17 mm, passend für vielseitige Anwendungen.Norm: Gefertigt nach der BAYER Werksnorm WN2528, garantiert die Rohrschelle höchste Qualitätsstandards. Rutschsicherung: Die integrierte Rutschsicherung verhindert ein Durchrutschen des Pfostens und erhöht die Sicherheit erheblich. Anwendungsbereich: Ideal für den Einsatz in industriellen und gewerblichen Bereichen, bietet die Rohrschelle eine zuverlässige Befestigungslösung für Geländerpfosten und ist besonders für Arbeitsbühnen, Treppenwangen und Gerüststrukturen geeignet. Die Rohrschelle Ø 49 mm ist die perfekte Kombination aus Robustheit, Qualität und Sicherheit für professionelle Anwendungen.
Was sind Gerüstschellen?
Eine Gerüstschelle ist ein mechanisches Verbindungselement, mit dem zwei Rohre innerhalb einer Gerüst- oder Rohrkonstruktion miteinander verbunden werden können. Die Schelle umschließt dabei das jeweilige Rohr und wird über eine Schraub- beziehungsweise Klemmverbindung fixiert.
Im Gegensatz zu einer dauerhaft geschweißten Verbindung lassen sich Gerüstkupplungen wieder lösen. Dadurch können Konstruktionen aufgebaut, verändert, erweitert und nach Abschluss der Arbeiten wieder demontiert werden.
Gerüstschellen sind deshalb besonders für temporäre Konstruktionen geeignet, bei denen ein flexibler und wiederverwendbarer Aufbau erforderlich ist.
Gerüstschelle oder Gerüstkupplung – gibt es einen Unterschied?
Die Begriffe Gerüstschelle und Gerüstkupplung werden im allgemeinen Sprachgebrauch häufig synonym verwendet. Beide Bezeichnungen beschreiben Verbindungselemente, mit denen Rohre innerhalb einer Gerüstkonstruktion mechanisch miteinander verbunden werden.
Technisch wird häufig der Begriff Gerüstkupplung beziehungsweise Rohrkupplung verwendet. Im Handel und bei der Produktsuche ist dagegen auch „Gerüstschelle“ sehr verbreitet.
Entscheidend ist deshalb nicht allein die Bezeichnung des Produktes, sondern die jeweilige Bauform, der vorgesehene Rohrdurchmesser und die nachgewiesene Eignung für die konkrete Anwendung.
Welche Arten von Gerüstschellen gibt es?
Je nach gewünschter Rohrverbindung werden unterschiedliche Gerüstschellen und Gerüstkupplungen verwendet. Zu den typischen Bauformen gehören unter anderem:
- Normalkupplungen: für rechtwinklige Rohrverbindungen
- Drehkupplungen: für variabel ausgerichtete beziehungsweise diagonale Rohrverbindungen
- Halbkupplungen: zur Befestigung eines Rohres an weiteren Bauteilen oder Konstruktionselementen
- Stoßkupplungen: zum geraden Verbinden beziehungsweise Verlängern von Rohren
- Parallelkupplungen: zum parallelen Verbinden zweier Rohre
- Reduzierkupplungen: für bestimmte Verbindungen unterschiedlicher Rohrdimensionen
Welche Kupplungsart benötigt wird, richtet sich nach dem Aufbau der Gerüst- beziehungsweise Rohrkonstruktion.
Normalkupplung für 90°-Rohrverbindungen
Die Normalkupplung gehört zu den klassischen Gerüstkupplungen. Sie verbindet zwei Rohre in einem definierten Winkel von 90° miteinander.
Typische Verbindungen entstehen beispielsweise zwischen einem vertikalen Standrohr und einem horizontal verlaufenden Rohr. Durch die feste Winkelpositionierung lassen sich rechtwinklige Grundstrukturen aufbauen.
Bei der Auswahl muss die Kupplung zum vorgesehenen Rohrdurchmesser und zu den technischen Anforderungen der Konstruktion passen.
Drehkupplung für variable Rohrwinkel
Eine Drehkupplung für Gerüste ermöglicht eine variable Winkelstellung zwischen zwei Rohren. Dadurch eignet sie sich besonders für diagonale Verstrebungen und Rohrverbindungen, die nicht im rechten Winkel zueinander verlaufen.
Im Unterschied zur Normalkupplung sind die beiden Kupplungshälften gegeneinander beweglich. Bei der Montage kann dadurch der benötigte Winkel eingestellt und anschließend fixiert werden.
Drehbare Gerüstschellen erhöhen die konstruktive Flexibilität und sind deshalb ein wichtiges Verbindungselement bei vielen komplexeren Rohrkonstruktionen.
Gerüstschellen für 48,3-mm-Gerüstrohr
Ein besonders wichtiger Rohrdurchmesser im Bereich von Gerüst- und Rohrkonstruktionen ist 48,3 mm Außendurchmesser. Entsprechend häufig werden Gerüstschellen für 48,3 mm Rohr gesucht.
Bei der Auswahl darf allerdings nicht ausschließlich der Rohrdurchmesser betrachtet werden. Entscheidend sind zusätzlich:
- Art der Gerüstkupplung
- Material und Konstruktion
- zulässige Belastung
- Schrauben und Anzugsparameter
- vorgesehener Einsatzzweck
- erforderliche Normen, Prüfungen oder Zulassungen
Der Außendurchmesser ist damit ein wichtiges, aber nicht das einzige Auswahlkriterium.
Gerüstschellen nach DIN EN 74-1
Für Rohrkupplungen, die in entsprechenden Arbeits- und Traggerüsten eingesetzt werden, bestehen technische Anforderungen an Konstruktion und Prüfung. Eine wichtige technische Grundlage ist die DIN EN 74-1.
Die Norm behandelt Kupplungen, Zentrierbolzen und Fußplatten für Arbeits- und Traggerüste und definiert unter anderem Anforderungen und Prüfverfahren für Rohrkupplungen.
Wichtig: Nicht jede Schelle oder jeder Rohrverbinder, der konstruktiv auf ein 48,3-mm-Rohr passt, ist damit automatisch als Gerüstkupplung für ein Arbeits-, Schutz- oder Traggerüst geeignet.
Bei sicherheitsrelevanten Gerüstkonstruktionen dürfen ausschließlich Produkte verwendet werden, deren technische Eigenschaften, Nachweise und vorgesehener Einsatzbereich den Anforderungen der jeweiligen Konstruktion entsprechen.
Wie funktioniert eine Gerüstschelle?
Gerüstschellen arbeiten nach einem mechanischen Klemmprinzip. Die Kupplung wird um das beziehungsweise die zu verbindenden Rohre gelegt und anschließend über die vorgesehene Verschraubung festgezogen.
Durch die Klemmkraft entsteht eine kraftschlüssige Verbindung zwischen Rohr und Kupplung. Je nach Bauform werden zwei Rohre rechtwinklig, schräg, parallel oder in Längsrichtung miteinander verbunden.
Eine fachgerechte Montage ist entscheidend. Dazu gehören unter anderem:
- richtige Positionierung der Kupplung,
- Verwendung der vorgesehenen Rohrdimension,
- Kontrolle der Bauteile vor der Montage,
- Einhaltung der Montagevorgaben sowie
- regelmäßige Prüfung der Konstruktion.
Gerüstschellen für Bauunternehmen und Gerüstbauer
Im professionellen Gerüstbau werden Verbindungselemente regelmäßig montiert, demontiert, transportiert und erneut eingesetzt. Gerüstschellen müssen deshalb für die vorgesehene Anwendung robust konstruiert und zuverlässig montierbar sein.
Für Gerüstbauunternehmen sind insbesondere standardisierte Rohrabmessungen, klar definierte Kupplungsarten und nachvollziehbare technische Daten wichtig.
Durch unterschiedliche Kupplungsvarianten können Gerüstkonstruktionen an Gebäudegeometrien, Arbeitsbereiche und projektspezifische Anforderungen angepasst werden.
Gerüstschellen für Handwerk und Bau
Neben spezialisierten Gerüstbauunternehmen werden Gerüstkupplungen auch von Bau- und Handwerksbetrieben benötigt. Temporäre Rohrkonstruktionen können beispielsweise bei Montage-, Sanierungs- oder Bauarbeiten erforderlich sein.
Entscheidend ist auch hier, dass verwendete Bauteile tatsächlich für den jeweiligen Einsatzzweck vorgesehen und entsprechend dimensioniert sind.
Gerüstschellen für Industrie und Anlagenbau
Rohrkupplungen werden nicht ausschließlich für klassische Fassadengerüste eingesetzt. Mechanisch verbundene Rohrkonstruktionen finden sich auch in industriellen Bereichen.
Mögliche Anwendungen sind beispielsweise:
- temporäre Schutzkonstruktionen
- Arbeitsbereichsabgrenzungen
- Montagehilfen
- Rahmenkonstruktionen
- Schutzbarrieren
- temporäre Rohrsysteme
Für Konstruktionen außerhalb des klassischen Gerüstbaus können abhängig von den technischen Anforderungen auch andere Arten von Rohrverbindern infrage kommen.
Gerüstschellen oder Rohrverbinder – was ist der Unterschied?
Gerüstschellen und allgemeine Rohrverbinder werden teilweise für ähnliche Rohrdurchmesser angeboten, erfüllen jedoch nicht zwangsläufig dieselbe Aufgabe.
Eine Gerüstkupplung ist speziell als Verbindungselement innerhalb entsprechender Gerüstkonstruktionen vorgesehen. Allgemeine Klemm-Rohrverbinder dienen dagegen häufig zum Aufbau von Geländern, Absperrungen, Rahmen, Handläufen oder anderen konstruktiven Rohrsystemen.
| Merkmal | Gerüstschelle / Gerüstkupplung | Allgemeiner Rohrverbinder |
|---|---|---|
| Typische Anwendung | Gerüst- und temporäre Rohrkonstruktionen | Geländer, Rahmen, Absperrungen, Konstruktionen |
| Verbindung | Klemmkupplung | abhängig von Bauform |
| Sicherheitsanforderungen | abhängig vom Gerüsttyp besonders hoch | abhängig von Anwendung |
| Eignung für Arbeitsgerüste | nur bei entsprechendem technischen Nachweis | nicht automatisch gegeben |
Für allgemeine Rohrkonstruktionen finden Sie bei uns eine große Auswahl an Rohrverbindern für Rundrohr.
Gerüstrohr und passende Gerüstschelle auswählen
Gerüstschelle und Rohr müssen technisch zueinander passen. Einer der ersten Schritte bei der Produktauswahl ist deshalb die Bestimmung des tatsächlichen Rohr-Außendurchmessers.
1. Rohrdurchmesser bestimmen
Messen Sie den Außendurchmesser des vorhandenen Rohres möglichst mit einem Messschieber und vergleichen Sie ihn mit den technischen Angaben der Kupplung.
2. Verbindungsart festlegen
Soll eine rechtwinklige, diagonale, parallele oder gerade Verbindung hergestellt werden? Daraus ergibt sich die erforderliche Kupplungsbauform.
3. Einsatzbereich prüfen
Unterscheiden Sie zwischen klassischen Arbeits- beziehungsweise Schutzgerüsten und allgemeinen Rohrkonstruktionen. An sicherheitsrelevante Gerüste werden andere Anforderungen gestellt als beispielsweise an einen einfachen Rahmen.
4. Technische Nachweise kontrollieren
Prüfen Sie bei Arbeits-, Schutz- und Traggerüsten, welche Normen, Zulassungen, Leistungseigenschaften und Montagevorgaben für die konkrete Konstruktion erforderlich sind.
5. Montagevorgaben beachten
Gerüstkupplungen dürfen nur entsprechend den technischen Vorgaben des Herstellers und des jeweiligen Gerüstsystems montiert werden.
Passende Rundrohre für Rohrkonstruktionen
Für konstruktive Anwendungen finden Sie bei uns auch eine Auswahl an Rundrohren.
Aktuell sind dort verschiedene Stahl-Rundrohre mit Außendurchmessern von 21,3 bis 60,3 mm erhältlich. Für allgemeine Rahmen-, Geländer- und Rohrkonstruktionen lassen sich diese mit entsprechend geeigneten Verbindungselementen kombinieren.
Sicherheitshinweis: Die geometrische Kompatibilität eines Rohres mit einer Kupplung oder einem Rohrverbinder ist kein ausreichender Nachweis für die Eignung als Bestandteil eines Arbeits-, Schutz- oder Traggerüstes.
Alternative Rohrverbinder für konstruktive Rohrsysteme
Nicht jede Rohrkonstruktion ist ein Gerüst. Für Geländer, Schutzbarrieren, Handläufe, Rahmengestelle oder andere konstruktive Systeme sind häufig spezielle Rundrohr-Verbinder die passendere Lösung.
Diese sind im Schellen-Shop unter anderem für folgende Rohr-Außendurchmesser verfügbar:
- 21,3 mm
- 26,9 mm
- 33,7 mm
- 42,4 mm
- 48,3 mm
- 60,3 mm
Je nach Verbinder lassen sich beispielsweise T-Verbindungen, Kreuzungen, Winkel, Verlängerungen sowie Wand- und Bodenbefestigungen herstellen.
Bitte beachten Sie auch hier immer den konkreten Einsatzzweck und die technischen Angaben des jeweiligen Produktes.
Gerüstschellen richtig montieren
Eine Gerüstschelle kann ihre vorgesehene Funktion nur erfüllen, wenn sie fachgerecht montiert wird. Vor der Montage sollten sowohl Kupplung als auch Rohr auf Beschädigungen, Verformungen, starke Korrosion und Verschmutzung kontrolliert werden.
Besonders wichtig sind:
- vollständiger und unbeschädigter Zustand der Kupplung,
- korrekter Rohrdurchmesser,
- saubere Kontaktflächen,
- richtige Positionierung,
- Einhaltung der vorgeschriebenen Anzugswerte,
- Kontrolle nach der Montage sowie
- regelmäßige Prüfung während der Nutzung.
Die konkreten Montage- und Prüfvorgaben des verwendeten Gerüstsystems und der Kupplung sind dabei maßgeblich.
Gebrauchte und beschädigte Gerüstschellen prüfen
Gerüstkupplungen werden häufig mehrfach verwendet. Vor jedem erneuten Einsatz sollte deshalb geprüft werden, ob das Bauteil weiterhin technisch einwandfrei ist.
Gerüstschellen mit beispielsweise:
- sichtbaren Rissen,
- starken Verformungen,
- beschädigten Schrauben oder Gewinden,
- starker Korrosion oder
- anderen sicherheitsrelevanten Beschädigungen
sollten nicht ohne fachliche Bewertung weiterverwendet werden.
Gerüstschellen kaufen – worauf sollten Sie achten?
Wenn Sie Gerüstschellen kaufen, sollten Sie nicht allein nach Preis oder Rohrdurchmesser auswählen. Besonders bei professionellen Gerüstkonstruktionen sind die technischen Eigenschaften entscheidend.
Achten Sie unter anderem auf:
- Kupplungsart: beispielsweise Normal-, Dreh- oder Stoßkupplung
- Rohrdurchmesser: passend zum verwendeten Gerüstrohr
- Material und Verarbeitung
- technische Leistungsdaten
- Normen und Nachweise
- zulässigen Einsatzzweck
- Montagevorgaben
Gerade bei sicherheitsrelevanten Konstruktionen sollte ausschließlich Verbindungstechnik eingesetzt werden, deren Eignung für den jeweiligen Zweck eindeutig nachgewiesen ist.
Gerüstschellen für professionelle Rohrverbindungen kaufen
Gerüstschellen sind ein wesentliches Verbindungselement für lösbare Rohrkonstruktionen. Unterschiedliche Kupplungsarten ermöglichen rechtwinklige, diagonale, parallele und weitere Rohrverbindungen und bieten damit eine hohe konstruktive Flexibilität.
Unser Angebot richtet sich insbesondere an Gerüstbauer, Bauunternehmen, Handwerksbetriebe sowie Industrie- und Anlagenbauer, die professionelle Verbindungstechnik für ihre Projekte benötigen.
Für andere konstruktive Rohrsysteme finden Sie bei uns außerdem Rundrohre sowie eine große Auswahl an Rohrverbindern für Rundrohr.
Häufige Fragen zu Gerüstschellen
Was ist eine Gerüstschelle?
Eine Gerüstschelle ist ein mechanisches Verbindungselement zum Verbinden von Rohren innerhalb einer Gerüst- oder anderen geeigneten Rohrkonstruktion. Je nach Bauform können Rohre beispielsweise rechtwinklig, diagonal, parallel oder gerade miteinander verbunden werden.
Was ist der Unterschied zwischen Gerüstschelle und Gerüstkupplung?
Die Begriffe werden häufig synonym verwendet. Gerüstkupplung ist die technisch gebräuchliche Bezeichnung für lösbare Verbindungselemente zwischen Gerüstrohren, während Gerüstschelle insbesondere im Handel und bei der Produktsuche häufig verwendet wird.
Welche Gerüstschellen gibt es?
Zu den typischen Bauformen gehören unter anderem Normalkupplungen, Drehkupplungen, Halbkupplungen, Stoßkupplungen und Parallelkupplungen. Welche Ausführung benötigt wird, hängt von der gewünschten Rohrverbindung ab.
Welche Gerüstschelle benötige ich für 48,3-mm-Rohr?
Die Gerüstschelle muss zunächst für einen entsprechenden Rohr-Außendurchmesser ausgelegt sein. Zusätzlich müssen Kupplungsart, Belastbarkeit, Einsatzbereich sowie erforderliche technische Nachweise und Montagevorgaben berücksichtigt werden.
Was ist eine Normalkupplung?
Eine Normalkupplung verbindet zwei Rohre in einem definierten Winkel von 90 Grad. Sie wird typischerweise verwendet, wenn vertikale und horizontale Rohre rechtwinklig miteinander verbunden werden sollen.
Was ist eine Drehkupplung?
Eine Drehkupplung besitzt zwei gegeneinander bewegliche Kupplungshälften und ermöglicht dadurch Rohrverbindungen in variablen Winkeln. Sie wird beispielsweise für diagonale Rohrverbindungen eingesetzt.
Sind Rohrverbinder dasselbe wie Gerüstschellen?
Nein. Allgemeine Rohrverbinder können zwar ähnliche Rohrdurchmesser verwenden, sind jedoch nicht automatisch als Gerüstkupplungen für Arbeits-, Schutz- oder Traggerüste geeignet. Die technische Eignung muss für die konkrete Anwendung nachgewiesen sein.
Welche Norm gilt für Gerüstkupplungen?
Für entsprechende Rohrkupplungen für Arbeits- und Traggerüste behandelt DIN EN 74-1 Anforderungen und Prüfverfahren. Welche technischen Regeln im konkreten Gerüstprojekt anzuwenden sind, hängt vom Gerüstsystem und der jeweiligen Anwendung ab.
Kann man Gerüstschellen wiederverwenden?
Gerüstkupplungen sind grundsätzlich für lösbare Verbindungen vorgesehen. Vor einer erneuten Verwendung muss jedoch geprüft werden, ob die Kupplung unbeschädigt und weiterhin technisch einwandfrei ist.
