NORMAQUICK SR Single-Lock – Parker Autoline SAE J2044 Steckverbinder
NORMAQUICK® SR Single-Lock Schnellverbinder sind kompakte Steckverbindungen für medienführende Leitungssysteme mit definierten Anschlüssen nach SAE J2044. Die Produktserie entspricht der früheren Parker Autoline Reihe und wird insbesondere für fahrzeugtechnische Anwendungen und Kraftstoffleitungssysteme eingesetzt.
Im Schellen-Shop finden Sie NORMAQUICK SR Single-Lock beziehungsweise Parker Autoline Steckverbinder in verschiedenen Nennweiten, Schlauchanschlüssen sowie als gerade und 90°-Ausführung. Ergänzend stehen passende SAE-Adapterstücke für den Aufbau kompletter Leitungssysteme zur Verfügung.
NQ-SR Single-Lock gerade Steckverbindung NW 13, mit 12,6 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Steckverbinder NW 13 | Autoline SAE J2044 Die gerade Steckverbindung mit Schlauchanschluss 9615 13 10M05 mit der Nennweite NW 13 und einem Schlauchanschluss für 12,6 mm Schlauchinnendurchmesser ist robust und aus hochwertigen Kunststoff gefertigt. Der 96151310M05 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 13,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe. Das Material des einen Dichtrings ist FKM, und des anderen FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
Autoline SAE J2044 Steckverbindung NW 3/8", mit 9,8 mm Schlauchanschluss
Autoline SAE J2044 Steckverbindung Die Autoline SAE J2044 Steckverbindung A613A53-08M02 mit der Nennweite NW 3/8" und einem Schlauchanschluss für 9,8 mm Schlauchinnendurchmesser ist sehr robust und langlebig. Der A613A53-08M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 9,49 mm verbunden werden. Im Inneren der Autoline SAE J2044 Steckverbindung befinden sich zwei Dichtringe aus FKM und ein andere aus FVMQ. Diese Serie von NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.

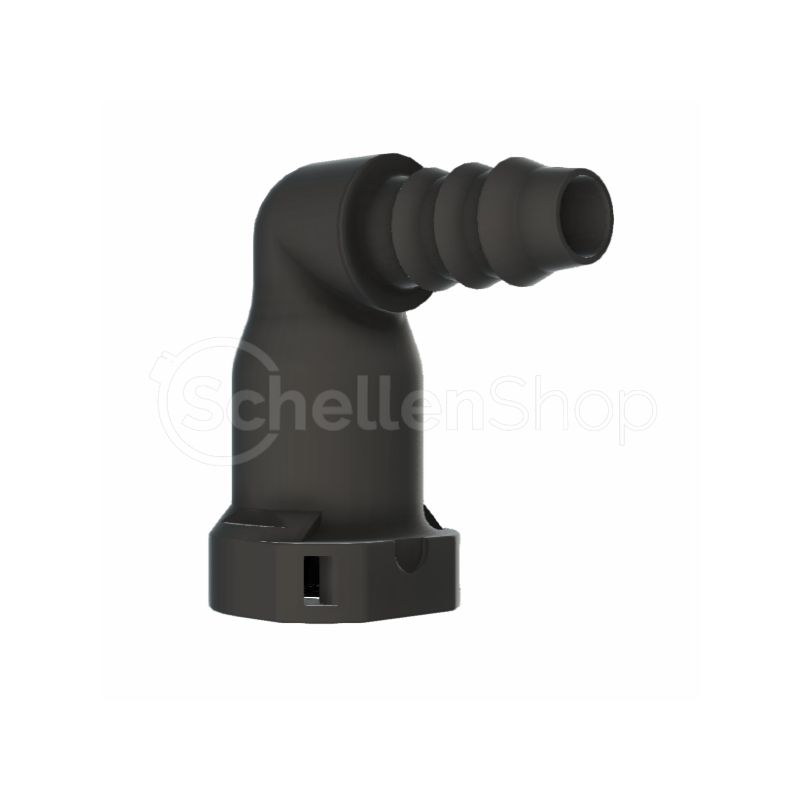

NQ-SR Single-Lock 90°-Steckverbindung NW 10, mit 8,9 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Winkel-Schnellverbinder NW 10 | Parker Autoline Die 90°-Steckverbinder mit 8,9 mm Schlauchanschluss A620N10-08M02 hat die Nennweite NW 10. Die Schnellverbindung A620N10-08M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 10,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, hergestellt aus FKM und FVMQ. Die Schnellverbindung Steckverbinder mit 8,9 mm Schlauchanschluss hat eine Neigung von 90°. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock 90°-Steckverbindung NW 9,89, mit 8 mm Schlauchanschluss
NORMAQUICK SR Single-Lock NW 9,89 mit 8 mm Schlauchanschluss Der Schnellverbinder A624-52-08M01 mit der Nennweite NW 9,89 und einem Schlauchanschluss für 8 mm Schlauchinnendurchmesser. Der A624-52-08M01 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 9,89 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.

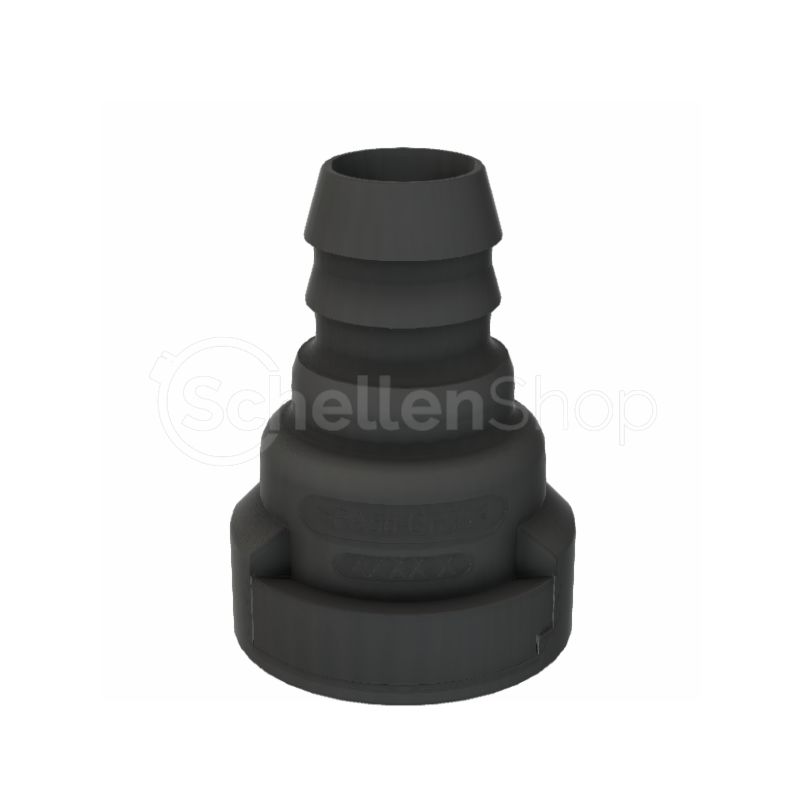

Adapterstück NW 9,89, mit 9,5mm (3/8") Schlauchanschluss für NQ-S / NQ-SR (SAE J2044)
NORMAQUICK-S und SR Single Lock Adapterstück NW 9,89 Der SAE J2044 Schlauchanschluss 216 890-0-00 / B6000559 mit der Nennweite NW 9,89 (Außendurchmesser des SAE-Stutzen = 9,89mm) und einem Schlauchanschluss für 9,5 mm (3/8") Schlauchinnendurchmesser. Der SAE J2044 Schlauchanschluss kann mit einer weiblichen Steckverbindung (SAE J2044) mit einer Nennweite NW 910 mm verbunden werden. Sie können dieses Adapterstück mit Steckverbindern NORMAQUICK-S und SR Single Lock in gleicher Nennweite (NW 9,89) verbinden
NQ-SR Single-Lock gerade Steckverbindung NW 9,89, mit 8 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Schnellverbinder NW 9,89 mit 8 mm Schlauchanschluss | Parker Autoline SAE J2044 Der NORMAQUICK SR Single-Lock Schnellverbinder A614-52-08M01 mit der Nennweite NW 9,89 und einem Schlauchanschluss für 8 mm Schlauchinnendurchmesser entspricht der früheren Produktreihe Parker Autoline. Der A614-52-08M01 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 9,89 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock 90°-Steckverbindung NW 08, mit 7,0 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Winkel-Steckverbinder NW 08 | Autoline SAE J2044 Die 90°-Steckverbindung mit Schlauchanschluss A620N08-06M02 hat die Nennweite NW 8. Der Schlauchanschluss ist für einen 7,0 mm Schlauchinnendurchmesser geeignet. Der 90° Schnellverbinder mit Schlauchanschluss A620N08-06M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 8,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock 90°-Steckverbindung NW 3/8", mit 9,8 mm Schlauchanschluss
Autoline SAE J2044 Steckverbindung NW 3/8" mit 9,8 mm Schlauchanschluss | NORMAQUICK Die Autoline SAE J2044 Steckverbindung NW 3/8" mit 9,8 mm Schlauchanschluss A623C53-08M04 hat eine Nennweite von NW 3/8" und einem Schlauchanschluss für 9,8 mm Schlauchinnendurchmesser. Der A623C53-08M04 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 9,49 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei spezielle Dichtringe aus FKM und FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock gerade Steckverbindung NW 5/16", mit 7,4 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Steckverbindung NW 5/16" mit 7,4mm Schlauchanschluss | Autoline SAE J2044 Die NORMAQUICK SR Single-Lock Steckverbindung A614A50-06M04 hat ein Nennweite von NW 5/16" und einen Schlauchanschluss für 7,4 mm Schlauchinnendurchmesser. Der Steckverbindung mit Schlauchanschluss kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 7,89 mm verbunden werden. Im Inneren der Autoline SAE J2044 Steckverbindung mit Schlauchanschluss befinden sich zwei spezial Dichtringe aus FVMQ und aus FKM. Diese Steckverbindung mit Schlauchanschluss Serie von NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock gerade Steckverbindung NW 10, mit 8,9 mm Schlauchanschluss
NORMAQUICK SR Single Lock Schnellverbinder NW 10 | Parker Autoline Der Schlauch Schnellverbinder A610M10-08M02 mit der Nennweite NW 10 und einem Schlauchanschluss für 8,9 mm Schlauchinnendurchmesser. Der Schlauch Schnellverbinder A610M10-08M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 10,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Schlauch-Schnellverbinder der Serie NORMAQUICK SR Single Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Schnellverbinder gerade Steckverbindung NW 08, mit 7,0 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Steckverbindung NW 08 mit 7,0 mm Schlauchanschluss Der NORMAQUICK SR Single-Lock Schnellverbinder A610R08-06M02 mit der Nennweite NW 8 und einem Schlauchanschluss für 7,0 mm Schlauchinnendurchmesser. Der A610R08-06M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 8,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock 90°-Steckverbindung NW 5/16", mit 7,4 mm Schlauchanschluss
Autoline SAE J2044 Schnellverbinder NW 5/16" | NORMAQUICK SR Single-Lock Der Schnellverbinder A624E50-06M04 mit der Nennweite NW 5/16" und einem Schlauchanschluss für 7,4 mm Schlauchinnendurchmesser. Der A624E50-06M04 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 7,89 mm verbunden werden. Im Inneren des Autoline SAE J2044 Schnellverbinder NW 5/16" befinden sich zwei Dichtringe, hergestellt aus FKM und FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NQ-SR Single-Lock 90°-Steckverbindung NW 13, mit 12,6 mm Schlauchanschluss
NORMAQUICK SR Single-Lock Steckverbindung NW 13 | Parker Autoline SAE J2044 Der NORMAQUICK SR Single-Lock Schnellverbinder 96251310M05 mit der Nennweite NW 13 und einem Schlauchanschluss für 12,6 mm Schlauchinnendurchmesser. Der 96251310M05 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 13,0 mm verbunden werden. Im Inneren des Steckverbinder Parker Autoline SAE J2044 befinden sich zwei Dichtringe aus verschiedenen Materialien: FKM FVMQ Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline. Diese Parker Autoline SAE J2044 Steckverbindung hat einen Winkel von 90°.
Was ist NORMAQUICK SR Single-Lock?
NORMAQUICK SR Single-Lock ist ein Schnellverbindungssystem für medienführende Leitungen. Der Steckverbinder wird auf einen dazu passenden SAE-J2044-Anschlussstutzen gesteckt und über die integrierte Verriegelung gesichert.
Die Single-Lock-Konstruktion ermöglicht eine kompakte und schnelle Verbindung von Schlauchleitungen mit entsprechenden SAE-Anschlüssen.
Die heutige NORMAQUICK SR Single-Lock Produktserie entspricht der früher unter der Bezeichnung Parker Autoline angebotenen Produktreihe.
Parker Autoline und NORMAQUICK SR Single-Lock
Wer nach Parker Autoline Steckverbindern sucht, findet die entsprechenden Anschlusslösungen heute innerhalb der NORMAQUICK SR Single-Lock Produktfamilie.
Deshalb werden in dieser Kategorie beide Bezeichnungen verwendet. Bei der Auswahl ist jedoch nicht allein der Produktname entscheidend, sondern insbesondere:
- SAE-Nennweite
- Außendurchmesser des Anschlussstutzens
- Schlauchanschluss
- Anschlussrichtung
- Dichtungswerkstoff
Steckverbinder nach SAE J2044
Die SR Single-Lock Steckverbinder sind für definierte Anschlussstutzen gemäß SAE J2044 ausgelegt. Dieser Standard wird insbesondere bei medienführenden Leitungssystemen in der Fahrzeugtechnik eingesetzt.
Die SAE-Nennweite muss zum tatsächlichen Außendurchmesser und zur Geometrie des Anschlussstutzens passen. Zwei ähnlich große Anschlüsse sind deshalb nicht automatisch miteinander kompatibel.
Vorteile von SR Single-Lock Schnellverbindern
- schnelle Steckverbindung für SAE-J2044-Anschlüsse
- kompakte Bauform
- gerade und 90°-Varianten verfügbar
- verschiedene Nennweiten erhältlich
- unterschiedliche Schlauchanschlüsse verfügbar
- zwei integrierte Dichtringe
- für medienführende Leitungen im Fahrzeugbereich geeignet
- passende SAE-Adapterstücke erhältlich
- Ersatz beziehungsweise Nachfolgesystem für Parker Autoline Anwendungen
Für welche Anwendungen eignet sich SR Single-Lock?
Das Schnellverbindungssystem kommt insbesondere in fahrzeugtechnischen Leitungssystemen zum Einsatz, bei denen kompakte und schnell montierbare Anschlüsse benötigt werden.
Typische Einsatzbereiche sind beispielsweise:
- Kraftstoffleitungen
- medienführende Fahrzeugleitungen
- Automobil- und Nutzfahrzeugtechnik
- Maschinen- und Aggregatebau
- Reparatur und Instandhaltung
- Leitungssysteme mit SAE-J2044-Anschlüssen
Die konkrete Eignung für ein Medium richtet sich immer nach dem ausgewählten Steckverbinder, den eingesetzten Dichtungswerkstoffen und den Betriebsbedingungen.
Welche Nennweiten sind erhältlich?
Das aktuelle Sortiment umfasst verschiedene SAE-Nennweiten. Dazu gehören unter anderem:
- NW 08
- NW 5/16"
- NW 3/8"
- NW 9,89
- NW 10
- NW 13
Die Bezeichnung der Nennweite sollte immer zusammen mit dem tatsächlichen Außendurchmesser des vorgesehenen SAE-Stutzens betrachtet werden.
Gerade oder 90° – welche Bauform ist richtig?
NORMAQUICK SR Single-Lock Steckverbinder stehen je nach Nennweite als gerade 0°-Ausführung oder als 90°-Winkelverbinder zur Verfügung.
Gerade Steckverbinder eignen sich für eine lineare Leitungsführung. Eine 90°-Variante ermöglicht dagegen eine kompakte Richtungsänderung und kann insbesondere bei begrenztem Einbauraum sinnvoll sein.
Die richtige Bauform hilft dabei, Schläuche spannungsarm zu verlegen und unnötig enge Biegeradien zu vermeiden.
Verschiedene Schlauchanschlüsse
Auf der Schlauchseite sind verschiedene Anschlussdurchmesser verfügbar. Das aktuelle Sortiment umfasst unter anderem Anschlüsse für Schlauchinnendurchmesser von:
- 7,0 mm
- 7,4 mm
- 8,0 mm
- 8,9 mm
- 9,5 mm / 3/8"
- 9,8 mm
- 12,6 mm
Für die Auswahl müssen sowohl die SAE-Nennweite der Steckseite als auch der benötigte Schlauchanschluss berücksichtigt werden.
Doppelte Abdichtung mit FKM und FVMQ
Viele der angebotenen SR Single-Lock Steckverbinder besitzen im Inneren zwei Dichtringe. Bei den aktuellen Ausführungen werden unter anderem Kombinationen aus FKM und FVMQ verwendet.
FKM ist für seine hohe Beständigkeit gegenüber zahlreichen Kraftstoffen und Ölen bekannt. FVMQ verbindet die Eigenschaften eines Fluorsilikons mit einer guten Temperaturflexibilität.
Welche Dichtung für die konkrete Anwendung geeignet ist, muss immer anhand von Medium, Temperatur und Betriebsbedingungen geprüft werden.
Material: kompakte Steckverbinder aus Polyamid
Die SR Single-Lock Steckverbinder bestehen aus robustem technischem Kunststoff beziehungsweise Polyamid. Dadurch lassen sich kompakte und leichte Leitungskomponenten für Fahrzeug- und Maschinenanwendungen realisieren.
Die Kunststoffkonstruktion reduziert Gewicht und ermöglicht gleichzeitig komplexe Verriegelungs- und Dichtungsgeometrien auf kleinem Bauraum.
SAE-Adapterstücke für SR Single-Lock
Neben den weiblichen Schnellverbindern stehen passende SAE-J2044-Adapterstücke mit Schlauchanschluss zur Verfügung.
Damit kann beispielsweise ein Gegenstück für einen SR Single-Lock Steckverbinder geschaffen oder eine flexible Schlauchleitung mit einer entsprechenden SAE-Schnittstelle ausgestattet werden.
Einige Adapter können sowohl mit NORMAQUICK S als auch mit SR Single-Lock Komponenten gleicher Nennweite kombiniert werden.
Wie wird ein SR Single-Lock Steckverbinder ausgewählt?
Für die richtige Auswahl sollten mindestens folgende Merkmale bekannt sein:
- SAE-Nennweite
- Außendurchmesser des SAE-Anschlussstutzens
- Schlauchinnendurchmesser
- gerade oder 90°-Ausführung
- Medium
- Dichtungswerkstoffe
- Temperaturbereich
- Betriebsbedingungen
Die Kompatibilität sollte immer anhand der technischen Daten des konkreten Artikels geprüft werden.
Beispiele für SAE-Nennweiten und Stutzendurchmesser
Bei SAE-J2044-Verbindungen ist die Produktbezeichnung eng mit dem vorgesehenen Anschlussstutzen verknüpft. Beispiele aus unserem aktuellen Sortiment sind:
- NW 08: SAE-Stutzen mit 8,0 mm Außendurchmesser
- NW 5/16": SAE-Stutzen mit ca. 7,89 mm Außendurchmesser
- NW 3/8": SAE-Stutzen mit ca. 9,49 mm Außendurchmesser
- NW 9,89: SAE-Stutzen mit 9,89 mm Außendurchmesser
- NW 10: SAE-Stutzen mit 10,0 mm Außendurchmesser
- NW 13: SAE-Stutzen mit 13,0 mm Außendurchmesser
Diese Werte zeigen, warum bei SAE-Schnellverbindern nicht allein nach einer ungefähren Millimetergröße ausgewählt werden sollte.
SR Single-Lock oder NORMAQUICK S?
NORMAQUICK S und SR Single-Lock werden beide für entsprechende SAE-Leitungssysteme eingesetzt.
Die Systeme besitzen jedoch unterschiedliche Verriegelungskonstruktionen und Produktgeometrien. Komponenten sollten daher nicht allein aufgrund einer identischen Nennweite als austauschbar betrachtet werden.
Bei einem bestehenden Parker-Autoline-System ist insbesondere die SR Single-Lock Kategorie die passende Anlaufstelle für entsprechende Nachfolgeprodukte.
SR Single-Lock oder NORMAQUICK PS3?
NORMAQUICK PS3 besitzt einen anderen Anwendungsschwerpunkt und wird vor allem für Kühlwasser- und Heizungsleitungen mit entsprechenden VDA-orientierten Anschlüssen eingesetzt.
SR Single-Lock ist dagegen auf definierte SAE-J2044-Anschlüsse ausgerichtet.
Weitere NORMAQUICK Steckverbinder
- NORMAQUICK PS3 für Kühlwasser- und Heizungsleitungen
- NORMAQUICK S für Kraftstoff- und Ölleitungen mit SAE-Anschlüssen
- NORMAQUICK V2 für verschiedene medienführende Fahrzeugleitungen
- NORMAQUICK V3 für Kühlmittelentlüftungsleitungen
Alle Serien finden Sie in unserer Kategorie NORMAQUICK Steckverbinder.
NORMAQUICK SR Single-Lock & Parker Autoline online kaufen
Im Schellen-Shop erhalten Sie NORMAQUICK SR Single-Lock Schnellverbinder beziehungsweise Parker Autoline Steckverbinder in unterschiedlichen SAE-Nennweiten, Schlauchanschlüssen und Anschlussrichtungen.
Profitieren Sie von schneller Verfügbarkeit, kleinen Bestellmengen, Industrieware auch für Privatkunden und technischer Beratung. Besonders bei der Umstellung bestehender Parker-Autoline-Verbindungen unterstützen wir Sie bei der Auswahl der passenden Nennweite und Anschlussvariante.
Häufige Fragen zu NORMAQUICK SR Single-Lock
Was ist NORMAQUICK SR Single-Lock?
NORMAQUICK SR Single-Lock ist ein Schnellverbindungssystem für medienführende Leitungen mit definierten SAE-J2044-Anschlussstutzen.
Ist Parker Autoline dasselbe wie NORMAQUICK SR Single-Lock?
Die heute angebotene NORMAQUICK SR Single-Lock Serie entspricht der früheren Parker-Autoline-Produktfamilie. Für die Auswahl eines Ersatzes müssen trotzdem Nennweite, Stutzendurchmesser und Schlauchanschluss geprüft werden.
Welche Anschlussvarianten gibt es?
Im aktuellen Sortiment stehen gerade 0°-Steckverbinder sowie 90°-Winkelverbinder zur Verfügung.
Welche Dichtungen werden verwendet?
Viele aktuelle SR Single-Lock Ausführungen besitzen zwei Dichtringe, unter anderem aus FKM und FVMQ.
Was bedeutet SAE J2044?
SAE J2044 beschreibt definierte Schnellverbindungs-Schnittstellen für entsprechende medienführende Leitungssysteme im Fahrzeugbereich. Für die Kompatibilität sind unter anderem Nennweite und Anschlussgeometrie entscheidend.
Kann ich NORMAQUICK S und SR Single-Lock miteinander kombinieren?
Bestimmte SAE-Adapterstücke können bei passender Nennweite mit beiden Systemen verwendet werden. Die weiblichen Steckverbinder selbst sollten jedoch nur entsprechend ihrer vorgesehenen Anschlussgeometrie eingesetzt werden.
