STAUFF Schwere Baureihe – Rohrschellen nach DIN 3015-2
Die STAUFF Schwere Baureihe umfasst robuste Block- und Rohrschellen entsprechend DIN 3015-2 für anspruchsvolle Rohr-, Schlauch- und Leitungsbefestigungen. Mit Baugrößen von 3S bis 12S und einem Durchmesserbereich von bis zu 406 mm eignet sich die Baureihe insbesondere für größere Rohrquerschnitte und Anwendungen mit erhöhten mechanischen beziehungsweise vibrationsbedingten Anforderungen.
Im Schellen-Shop finden Sie Schellenkörper der Schweren Baureihe aus Polypropylen (PP), Polyamid (PA) und Aluminium. Ergänzt wird das System durch Deckplatten, Schweißplatten, Doppel-Schweißplatten, Tragschienen, Schienenmuttern, Aufbauschrauben und Befestigungsadapter.
Für die richtige Auswahl sind insbesondere Rohr-Außendurchmesser, Baugröße, Schellenkörpermaterial und Montageart entscheidend. Passende Befestigungskomponenten müssen immer auf die jeweilige STAUFF-Baugröße abgestimmt werden.
STAUFF Schelle Schwere Baureihe - PP - gerippte Innenfläche – 3006 PP - Ø = 6 mm - Baugröße 3S
STAUFF Schelle der schweren Baureihe Die STAUFF Schelle der schweren Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Schelle kann zwischen 6 mm und 406 mm gewählt werden. Diese STAUFF Schelle der schweren Baureihe ist aus Polypropylen. Passende Schrauben für die STAUFF Schelle der schweren Baureihe: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 3S M10 x 45 M10 x 30 4S M10 x 60 M10 x 40 5S M10 x 70 M10 x 50 6S M12 x 100 M12 x 80 7S M16 x 130 - 8S M20 x 190 - 9S M24 x 220 - 10S M30 x 300 - 11S M30 x 450 - 12S M30 x 560 -
STAUFF Doppel Deckplatte DPAS für Schwere-Baureihe – DPAS 3S - für Baugröße 3S / W2 (phosphatiert)
STAUFF doppel Deckplatte für Schellen Doppel-Deckplatte DPAS für Stauff-Schellen der Schweren Baureihe nach DIN 3015.
STAUFF Schelle Schwere Baureihe - AL - gerippte Innenfläche, Aluminium – 3006 AL - Ø = 6 mm - Baugröße 3S
STAUFF Rohrschelle aus Aluminium Die STAUFF Rohrschelle aus Aluminium besteht aus zwei Klemmhälftenpaaren der schweren Baureihe. Diese Rohschelle aus Aluminium erfüllt die DIN 3015 und ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Rohrschelle aus Aluminium kann zwischen 6 mm und 324 mm gewählt werden. Passende Schrauben für die Rohrschelle aus Aluminium: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 3S M10 x 45 M10 x 30 4S M10 x 60 M10 x 40 5S M10 x 70 M10 x 50 6S M12 x 100 M12 x 80 7S M16 x 130 - 8S M20 x 190 - 9S M24 x 220 - 10S M30 x 300 - 11S M30 x 450 - 12S M30 x 560 -
STAUFF Deckplatte DPAL für Schwere-Baureihe – DPAL 3S - für Baugröße 3S / W4 (Edelstahl 1.4301)
STAUFF Deckplatte für die schwere Baureihe STAUFF Deckplatte DPAL für Schellen der Schweren Baureihe nach DIN 3015. Das Material der Deckplatte ist in Abhängigkeit der Baugröße zwischen Edelstahl V2A (1.4301), Edelstahl V4A und galvanisch verzinkten Stahl wählbar.
STAUFF einfache Schweißplatte SPAL-DUEB für Schwere-Baureihe (für Dübelbefestigung) – SPAL-DUEB 3S - für Baugröße 3S / W2 (phosphatiert)
STAUFF Schweißplatte Einfach Schweißplatte SPAL-DUEB für Stauff-Schellen der schweren Baureihe nach DIN 3015. Die Anschweißplatte SPAL-DUEB ist mit seitlichen Löchern zur Dübelbefestigung (Wand- oder Deckenmontage) ausgestattet. Das Material der STAUFF Schweißplatte ist je nach Baugröße unterschiedlich wählbar.
STAUFF Schelle Schwere Baureihe - PA - gerippte Innenfläche – 9168 PA - Ø = 168 mm - Baugröße 9S
STAUFF Schelle der schweren Baureihe nach DIN 3015 Die STAUFF Schelle der schweren Baureihe PA nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Diese Stauff Schelle ist für Durchmesser von 6 mm bis zu 273 geeignet. Passende Schrauben für die Stauff Schelle der schweren Baureihe: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 3S M10 x 45 M10 x 30 4S M10 x 60 M10 x 40 5S M10 x 70 M10 x 50 6S M12 x 100 M12 x 80 7S M16 x 130 - 8S M20 x 190 - 9S M24 x 220 - 10S M30 x 300 - 11S M30 x 450 - 12S M30 x 560 -

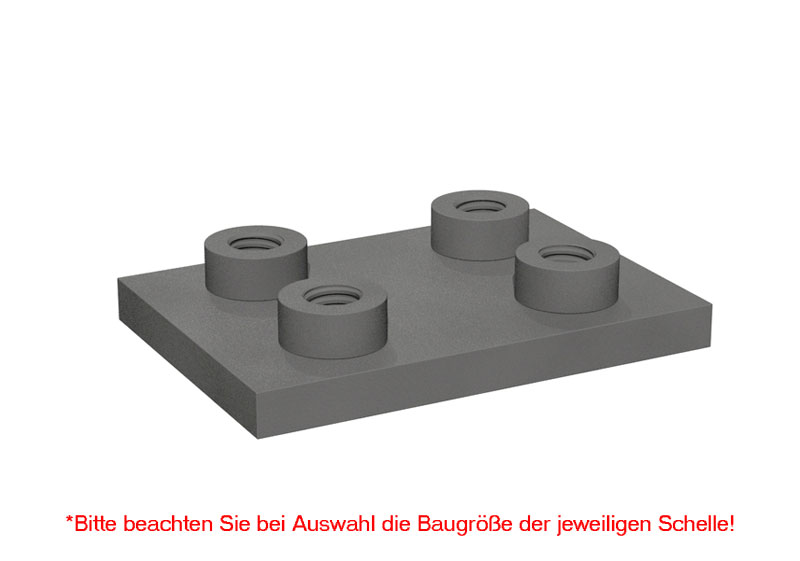

STAUFF Schweißplatte doppelt SPAS für schwere Baureihe, Stahl phosphatiert – SPAS 3S M W2 - für Baugröße 3S
STAUFF Schweißplatte doppelt für die schwere Baureihe Doppel Anschweißplatte für Stauff-Schellen der schweren Baureihe nach DIN 3015 aus phosphatiertem Stahl.
STAUFF Tragschiene STSV für Schwere-Baureihe – STSV-1M-W1 - 1 Meter (Stahl blank)
STAUFF Tragschiene Tragschiene STSV für Stauff-Schellen der Schweren-Baureihe nach DIN 3015. Bezeichnung B1 (mm) B2 (mm) S (mm) H (mm) STSV 40 13 5 22
STAUFF Distanzschraube und Aufbauschraube AF für Schwere-Baureihe (zur Verwendung mit Sicherungsplat – AF 3S M W2 - für Baugröße 3S
STAUFF Distanzschraube STAUFF Distanzschraube für die schwere Baureihe nach DIN 3015 zur Verwendung mit Sicherungsplatte SIP. Mit dieser Distanzschraube haben Sie die Möglichkeit Stauff Schellen übereinander zu montieren. Das Material der Distanzschraube ist phosphatierter Stahl.
STAUFF Schweißplatte SPAL für Schwere-Baureihe – SPAL 3S M W2 - für Baugröße 3S (Stahl phosphatiert)
STAUFF Schweißplatte für die schwere Baureihe Die STAUFF Anschweißplatte für Schellen der schweren Baureihe nach DIN 3015 aus phosphatiertem Stahl oder Edelstahl 1.4571.
STAUFF Befestigungsadapter CRA-3-5S-M-W3 für Schwere-Baureihe
STAUFF Befestigungsadapter Der Befestigungsadapter CRA-3-5S-M-W3 für die Baugrößen 3S bis 5S der Schweren-Baureihe, für den Einsatz auf diversen C-Schienentypen geeignet.
STAUFF Tragschienenmutter GMV für Schwere-Baureihe – GMV 3-5S - für die Baugrößen 3S bis 5S / W3 (verzinkt)
STAUFF Tragschienenmutter für die schwere Baureihe STAUFF Tragschienenmutter für alle Baugrößen der schweren Baureihe nach DIN 3015. Das Material der Tragschienenmutter ist je nach Ausführung, Edelstahl V2A (1.4301), Edelstahl V4A oder galvanisch verzinkter Stahl.
- Schwere Baureihe & DIN 3015-2
- 6–406 mm & Baugrößen 3S–12S
- PP, PA oder Aluminium?
- Aufbau einer schweren STAUFF Schelle
- SPAL, SPAS & Schweißplatten
- Montage mit STSV Tragschiene
- Schellen übereinander montieren
- Passende Schrauben nach Baugröße
- Standard oder Schwere Baureihe?
- Häufige Fragen
STAUFF Schwere Baureihe entsprechend DIN 3015-2
Die STAUFF Schwere Baureihe entspricht DIN 3015-2. Die Norm behandelt Halterungsschellen beziehungsweise Schellen in Blockform der Schweren Reihe.
Die Baureihe wurde für anspruchsvollere Befestigungsaufgaben entwickelt und wird unter anderem eingesetzt bei:
- Hydraulikleitungen
- größeren Rohrleitungen
- Maschinen- und Anlagenbau
- Mobilhydraulik
- Land- und Baumaschinen
- Industrieanlagen
- Schiffbau
- stark vibrationsbeanspruchten Konstruktionen
Die konkrete Eignung einer Schelle muss dennoch immer anhand von Rohrdurchmesser, Werkstoff, Belastung, Montageart und Betriebsbedingungen beurteilt werden.
STAUFF Schwere Baureihe von 6 bis 406 mm
Die STAUFF Schwere Baureihe deckt innerhalb des Herstellerprogramms Außendurchmesser von 6 bis 406 mm beziehungsweise ungefähr 1/4" bis 16" ab.
Die zehn Baugrößen werden bezeichnet als:
- 3S
- 4S
- 5S
- 6S
- 7S
- 8S
- 9S
- 10S
- 11S
- 12S
Die Baugröße ergibt sich aus der jeweiligen Schellenkonstruktion und dem vorgesehenen Außendurchmesser. Sie darf nicht unabhängig vom ausgewählten Schellenkörper gewählt werden.
Aktuelle Größen im Schellen-Shop
Die sichtbaren Produktfamilien decken aktuell je nach Material unterschiedliche Bereiche ab:
- PP: etwa 6 bis 406 mm
- PA: etwa 6 bis 273 mm
- Aluminium: etwa 6 bis 324 mm
Die tatsächlich verfügbare Abmessung sollte immer direkt an der jeweiligen Produktvariante geprüft werden.
PP, PA oder Aluminium – welches Material?
Die Wahl des Schellenkörpermaterials hängt von Temperatur, Umgebung, mechanischer Beanspruchung, Rohrwerkstoff und weiteren Einsatzbedingungen ab.
Polypropylen (PP)
PP ist ein verbreiteter Werkstoff für STAUFF Rohrschellen und wird in der Schweren Baureihe für einen sehr großen Durchmesserbereich angeboten.
Die Schellenkörper im aktuellen Schellen-Shop-Sortiment besitzen eine gerippte Innenfläche.
Polyamid (PA)
PA bietet gegenüber PP abweichende mechanische und thermische Werkstoffeigenschaften und steht ebenfalls für zahlreiche Baugrößen der Schweren Baureihe zur Verfügung.
Auch hier werden aktuell vor allem gerippte Schellenkörper angeboten.
Aluminium (AL)
Aluminium bietet eine metallische Schellenkörper-Alternative und wird insbesondere für Anwendungen eingesetzt, bei denen die Eigenschaften eines metallischen Klemmkörpers gefordert sind.
Die Aluminiumvarianten im Schellen-Shop sind für zahlreiche Durchmesser bis in große Rohrdimensionen erhältlich.
Wichtig: Die im Kategorie-Filter sichtbaren Werkstoffe Stahl, Edelstahl V2A und V4A beziehen sich überwiegend auf Befestigungszubehör wie Deckplatten, Schweißplatten, Schrauben oder Muttern und nicht automatisch auf den eigentlichen Schellenkörper.
Gerippte Innenfläche für eine definierte Rohrfixierung
Die aktuell im Schellen-Shop angebotenen klassischen Schellenkörper der Schweren Baureihe besitzen überwiegend eine gerippte Innenfläche.
Die Profilierung unterstützt eine definierte Fixierung des Rohres innerhalb des Schellenkörpers und kann zur Aufnahme beziehungsweise Dämpfung von Vibrationen beitragen.
STAUFF bietet im erweiterten Herstellerprogramm außerdem Sonderausführungen mit Elastomereinsätzen. Diese sind jedoch nicht mit den klassischen PP-, PA- oder Aluminium-Schellenkörpern gleichzusetzen und sollten nur bei entsprechender Produktverfügbarkeit eingeplant werden.
Wie ist eine STAUFF Schelle der Schweren Baureihe aufgebaut?
Eine typische Befestigungseinheit besteht aus mehreren aufeinander abgestimmten Komponenten.
Je nach Montageart werden beispielsweise benötigt:
- zwei Schellenhälften
- Deckplatte
- Befestigungsschrauben
- Schweißplatte oder Tragschiene
- gegebenenfalls Tragschienenmutter
- bei mehrlagiger Montage Distanz-/Aufbauschrauben und Sicherungsplatten
Der Schellenkörper allein stellt deshalb nicht immer eine vollständige Montageeinheit dar. Prüfen Sie bei der Bestellung, welche Befestigungskomponenten für Ihren geplanten Aufbau zusätzlich benötigt werden.
STAUFF Schweißplatten SPAL, SPAS & weitere Varianten
Für die feste Montage auf einer geeigneten Stahl- oder Edelstahl-Unterkonstruktion bietet die Schwere Baureihe verschiedene Schweißplatten.
SPAL – einfache Schweißplatte
Die SPAL bildet eine klassische Grundplatte für eine einzelne STAUFF Schelle der Schweren Baureihe.
Je nach Ausführung stehen beispielsweise phosphatierter Stahl beziehungsweise Edelstahlvarianten zur Verfügung.
SPAS – Doppel-Schweißplatte
Mit der SPAS können zwei Schellenpositionen nebeneinander über eine gemeinsame Doppel-Schweißplatte montiert werden.
SPAL-DUEB – Schweißplatte mit Befestigungsbohrungen
Die SPAL-DUEB besitzt zusätzliche seitliche Bohrungen und kann dadurch abhängig von Untergrund und konstruktiver Auslegung auch für eine Wand- beziehungsweise Deckenbefestigung mit geeigneten Befestigungsmitteln verwendet werden.
Wichtig: Eine Schweißplatte wird nicht zur Befestigung „direkt am Rohr“ verwendet. Sie bildet die Unterkonstruktion, auf der anschließend die STAUFF Schelle montiert wird.
Deckplatten DPAL & DPAS
Deckplatten bilden die obere metallische Abschluss- beziehungsweise Befestigungskomponente einer STAUFF Schelle.
DPAL
Die klassische DPAL wird für eine einzelne Schellenposition verwendet.
DPAS
Die Doppel-Deckplatte DPAS verbindet beziehungsweise überspannt zwei nebeneinanderliegende Schellenpositionen.
Je nach Baugröße stehen im Schellen-Shop unterschiedliche Werkstoffe beziehungsweise Oberflächen zur Verfügung – beispielsweise verzinkter Stahl, V2A oder V4A.
Schwere STAUFF Schellen auf STSV-Tragschienen montieren
Für flexible und verschiebbare Montagekonzepte steht die STAUFF Tragschiene STSV zur Verfügung.
Die Schiene ermöglicht die Positionierung mehrerer Schellen entlang einer gemeinsamen Montageachse.
Die aktuell angebotene STSV besitzt eine Querschnittsgeometrie von ungefähr:
- Breite außen: 40 mm
- Breite innen: 13 mm
- Materialstärke: 5 mm
- Höhe: 22 mm
Zur Befestigung der Schellen auf der Tragschiene werden passende GMV-Tragschienenmuttern eingesetzt. Die Mutter muss zur jeweiligen STAUFF-Baugröße passen.
STAUFF Schellen mehrlagig übereinander montieren
Die Schwere Baureihe ermöglicht auch mehrlagige Rohrbefestigungen. Dafür stehen AF Distanz- beziehungsweise Aufbauschrauben und passende Sicherungsplatten zur Verfügung.
Dadurch können mehrere Leitungspositionen platzsparend übereinander aufgebaut werden.
Bei solchen Konstruktionen müssen alle eingesetzten Befestigungskomponenten auf die jeweilige Baugröße und den geplanten Aufbau abgestimmt sein.
Befestigungsadapter CRA für C-Schienen
Mit dem STAUFF Befestigungsadapter CRA kann die Schwere Baureihe auf kompatiblen C-Schienen beziehungsweise Profilen montiert werden.
Im Schellen-Shop finden Sie beispielsweise den CRA-3-5S für die Baugrößen 3S bis 5S.
Dadurch lässt sich die STAUFF Rohrbefestigung auch in bestehende Profilschienen-Systeme integrieren, sofern Abmessungen und Befestigungssystem zueinander passen.
Welche Schrauben passen zur Schweren Baureihe?
Die Schraubengröße steigt mit der jeweiligen Baugröße deutlich an.
| Baugröße | Sechskantschraube mit Deckplatte | Innensechskantschraube ohne Deckplatte |
|---|---|---|
| 3S | M10 × 45 | M10 × 30 |
| 4S | M10 × 60 | M10 × 40 |
| 5S | M10 × 70 | M10 × 50 |
| 6S | M12 × 100 | M12 × 80 |
| 7S | M16 × 130 | – |
| 8S | M20 × 190 | – |
| 9S | M24 × 220 | – |
| 10S | M30 × 300 | – |
| 11S | M30 × 450 | – |
| 12S | M30 × 560 | – |
Die Tabelle dient als Auswahlhilfe für die im Schellen-Shop angebotenen Schellenkörper. Vor der Bestellung sollte dennoch die konkrete Artikel- und Montagekonfiguration geprüft werden.
STAUFF Standard oder Schwere Baureihe?
Standard- und Schwere Baureihe unterscheiden sich insbesondere hinsichtlich Baugröße, Rohrdurchmesser und konstruktiver Auslegung.
| Kriterium | Standard-Baureihe | Schwere Baureihe |
|---|---|---|
| Norm | DIN 3015-1 | DIN 3015-2 |
| Durchmesserbereich Herstellerprogramm | 6–102 mm | 6–406 mm |
| Baugrößen | 1 / 1A bis 8 | 3S bis 12S |
| Typischer Fokus | allgemeine Rohr-, Schlauch- und Leitungsbefestigung | größere Rohrdimensionen und höhere mechanische Anforderungen |
| Montagesystem | modular | modular, mit entsprechend massiveren Komponenten |
Ist eine einzelne Leitung bis etwa 102 mm unter typischen industriellen Bedingungen zu befestigen, kann die Standard-Baureihe der passende Ausgangspunkt sein. Für größere Durchmesser beziehungsweise anspruchsvollere mechanische Bedingungen sollte die Schwere Baureihe geprüft werden.
Schwere oder Schwere Doppel-Baureihe?
Die klassische Schwere Baureihe befestigt eine Rohr- beziehungsweise Leitungsposition.
Für zwei parallel verlaufende Leitungen unter entsprechend hohen Anforderungen bietet STAUFF zusätzlich eine Schwere Doppel-Baureihe.
Diese ist konstruktiv von der normalen Schweren Baureihe zu unterscheiden und benötigt eigene Schellenkörper und Befestigungskomponenten.
Typische Anwendungen der STAUFF Schweren Baureihe
Die Schwere Baureihe eignet sich insbesondere für anspruchsvolle technische Rohr- und Leitungsbefestigungen.
Typische Einsatzbereiche sind:
- Hydraulikanlagen
- Mobilhydraulik
- Maschinen- und Anlagenbau
- Rohrleitungsbau
- Land- und Baumaschinen
- Industrieanlagen
- Schiffbau
- Energie- und Prozessanlagen
- Sondermaschinen
- Instandhaltung und Ersatzteilbedarf
Die konkrete Auslegung muss zur Rohrdimension, Betriebsumgebung, mechanischen Beanspruchung und vorgesehenen Montageart passen.
Weitere STAUFF Baureihen
- STAUFF Standard-Baureihe nach DIN 3015-1
- STAUFF Doppel-Baureihe nach DIN 3015-3
- STAUFF Schwere Doppel-Baureihe
- STAUFF Leichte Baureihe
- STAUFF Hydraulikschellen im Überblick
- STAUFF Herstellerseite
STAUFF Schellenkörper und Montagezubehör der Schweren Baureihe erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Baugröße, Rohrdurchmesser, Material oder Befestigungsart unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur STAUFF Schweren Baureihe
Was ist die STAUFF Schwere Baureihe?
Die STAUFF Schwere Baureihe ist ein modulares Rohr- und Leitungsschellensystem entsprechend DIN 3015-2 für anspruchsvollere Befestigungsaufgaben und Rohrdurchmesser bis 406 mm.
Welche Norm gilt für die Schwere Baureihe?
Die STAUFF Schwere Baureihe entspricht DIN 3015-2. Die aktuell gültige Ausgabe ist DIN 3015-2:1999-01.
Welche Durchmesser gibt es?
STAUFF nennt für die Schwere Baureihe einen Durchmesserbereich von 6 bis 406 mm beziehungsweise ungefähr 1/4" bis 16". Die tatsächlich verfügbare Größe hängt vom Schellenkörpermaterial und der jeweiligen Variante ab.
Welche Baugrößen gibt es?
Die Schwere Baureihe umfasst zehn Baugrößen von 3S bis 12S.
Welche Materialien gibt es?
Im Schellen-Shop finden Sie klassische Schellenkörper insbesondere aus Polypropylen, Polyamid und Aluminium. STAUFF bietet im erweiterten Herstellerprogramm außerdem weitere Sonderausführungen wie Elastomervarianten an.
Welche Werkstoffe gibt es bei Deck- und Schweißplatten?
Je nach Ausführung stehen unter anderem phosphatierter oder verzinkter Stahl sowie Edelstahl V2A beziehungsweise V4A zur Verfügung.
Wie befestigt man eine STAUFF Schelle der Schweren Baureihe?
Je nach Anwendung erfolgt die Montage beispielsweise über eine Schweißplatte, eine STSV-Tragschiene mit passender Schienenmutter oder einen geeigneten Befestigungsadapter.
Kann man STAUFF Schellen übereinander montieren?
Ja. Für die mehrlagige Aufbaumontage stehen passende Distanz- beziehungsweise Aufbauschrauben und Sicherungselemente zur Verfügung.
Was ist der Unterschied zwischen Standard- und Schwerer Baureihe?
Die Standard-Baureihe entspricht DIN 3015-1 und deckt laut STAUFF Durchmesser bis 102 mm ab. Die Schwere Baureihe entspricht DIN 3015-2 und reicht bis 406 mm. Sie ist für größere Dimensionen und anspruchsvollere mechanische Anwendungen ausgelegt.
Was ist der Unterschied zwischen Schwerer und Schwerer Doppel-Baureihe?
Die klassische Schwere Baureihe befestigt eine einzelne Rohr- oder Leitungsposition. Die Schwere Doppel-Baureihe ist für zwei parallel geführte Leitungen konzipiert.
Sind Deckplatte und Schrauben beim Schellenkörper enthalten?
Nicht zwangsläufig. Schellenkörper, Deckplatten, Schrauben, Schweißplatten und weitere Montagekomponenten werden je nach Artikel separat beziehungsweise als passende Montagesätze angeboten. Prüfen Sie deshalb den Lieferumfang der jeweiligen Produktvariante.
