Spiralschlauchschellen – Schellen für Spiralschläuche
Spiralschlauchschellen sind speziell für die Befestigung von Spiralschläuchen, Saugschläuchen und außen gewellten Schlauchleitungen ausgelegt. Durch die eingelegte Spirale besitzen diese Schläuche keine vollständig glatte Außenfläche. Deshalb können spezielle Schellen erforderlich sein, die sich an die Kontur des Schlauchs anpassen.
Im Schellen-Shop finden Sie verschiedene Schlauchschellen für Spiralschläuche – darunter Brückenschellen und Drahtschlauchschellen beziehungsweise Doppeldrahtklemmen für unterschiedliche Schlaucharten und Anwendungen.
Brückenschelle für Spiralschlauch, Bandbreite 12 mm – 50-70 / rechts / W2 (Band und Gehäuse 1.4016, Schraube verzinkt)
- Band: geprägt
- Bandbreite (mm)-: 12
- Material: Edelstahl V2A (1.4301), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlüsselweite: 7
Brückenschelle nach DIN 3017 Mit der Brückenschelle nach DIN 3017 können Sie industrielle Kunststoffschläuche (z.B. AIRDUC®, PROTAPE® oder TIMBERDUC®) mit einer Spirale (Verstärkung) professionell und sicher befestigen. Diese Spiralschlauchschelle hat eine Bandbreite von 12 mm und ist in den Materialien W2 und W4 erhältlich. Neben den Spannbereichen von minimal 35 bis maximal 250 mm können Sie auch die Steigung der Spiralschlauchschelle nach Ihren Bedürfnissen wählen. Hierbei unterscheidet man zwischen rechtssteigend und linkssteigend. Je nachdem welche Steigung Ihr Spiralschlauch müssen Sie hier bitte rechts oder links auswählen. Achtung: Sollten Sie diesen Artikel für einen kleinen Durchmesser benötigen, verwenden Sie bitte unsere Spiralschlauchschelle CLAMP 212. Wie erkenne ich, welche Steigung mein Spiralschlauch hat? Halten Sie Ihren Spiralschlauch senkrecht vor sich. Jetzt sehen Sie, ob sich Ihre Spirale zur linken oder rechten Seite nach oben dreht. Materialbeschreibung: W2 - das Gehäuse und das Bandmaterial sind auch rostfreien Stahl 1.4016 und die Schraube im Verschluss ist aus verzinkten Stahl W4 - Alle Komponenten der Spiralschlauchschelle sind aus Edelstahl V2A (1.4301)
Doppeldrahtklemme DDK / Drahtschlauchschellen zum Befestigen von Spiralschlauch
- Material: Edelstahl V2A (1.4301), galvanisch verzinkt (zn)
Doppeldrahtklemme DDK / Drahtschlauchschellen zum Befestigen von Spiralschlauch Die Doppeldrahtklemme oder auch Drahtschlauchschellen DDK aus verzinktem Stahl (W1) oder aus Edelstahl V2A (W4) eignet sich sehr gut zur Befestigung von Vakuumschlauch, Spiralschlauch oder anderen Schlauch mit gewellter Außendecke. Das Material W1 (verzinkter Stahl) ist für Anwendungen mit geringer Anforderung an Korrosionsbeständigkeit verwendbar. Der angegebene Spannbereich entspricht dem Innendurchmesser der Doppeldrahtklemme, und muss somit Ihren gemessenen Schlauchaußendurchmesser einschließen, damit der entsprechende Schlauch befestigt werden kann.
Spiral-Schlauchschelle / Brückenschelle Clamp 212, Edelstahl W2, rechtssteigend – 22-37 / Breite = 9mm
- Material: W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlüsselweite: 7
Spiral-Schlauchschelle / Brückenschelle Clamp 212 – Edelstahl W2, rechtssteigend Die Spiral-Schlauchschelle Clamp 212 ist eine speziell für gewellte Spiralschläuche entwickelte Brückenschelle. Durch ihre besondere Brückengeometrie berücksichtigt sie die außenliegende Spirale des Schlauchs und ermöglicht eine an die Schlauchkontur angepasste Befestigung. Die Clamp 212 ist im Schellen-Shop in verschiedenen Spannbereichen mit 5 mm oder 9 mm Bandbreite erhältlich. Alle angebotenen Ausführungen sind rechtssteigend und in der Werkstoffausführung W2 ausgeführt. Verfügbare Spannbereiche und Bandbreiten Spannbereich Bandbreite Spiralrichtung 17–29 mm 5 mm rechtssteigend 22–28 mm 5 mm rechtssteigend 22–37 mm 9 mm rechtssteigend 27–47 mm 9 mm rechtssteigend 29–47 mm 9 mm rechtssteigend 35–55 mm 9 mm rechtssteigend 50–55 mm 9 mm rechtssteigend 80–85 mm 9 mm rechtssteigend Brückenschelle speziell für Spiralschläuche Bei Spiralschläuchen unterbricht die außenliegende Wendel die gleichmäßige Auflage einer herkömmlichen Schlauchschelle. Die Clamp 212 Brückenschelle ist konstruktiv auf diese Schlauchgeometrie abgestimmt. Die Brücke berücksichtigt den Verlauf der Spirale und ermöglicht dadurch eine passende Positionierung der Schelle. Für die Auswahl der richtigen Spiralschlauchschelle sind daher Spannbereich, Bandbreite und Spiralrichtung zu berücksichtigen. 5 mm oder 9 mm Bandbreite Für kleinere Schlauchdurchmesser stehen zwei kompakte Ausführungen mit 5 mm Bandbreite zur Verfügung. Die weiteren Clamp-212-Varianten besitzen eine Bandbreite von 9 mm. 5 mm Bandbreite: 17–29 mm und 22–28 mm 9 mm Bandbreite: 22–37 mm, 27–47 mm, 29–47 mm, 35–55 mm, 50–55 mm und 80–85 mm Für rechtssteigende Spiralschläuche Die hier angebotenen Clamp-212-Ausführungen sind für rechtssteigende Spiralschläuche vorgesehen. Vor der Auswahl sollte deshalb neben dem Schlauchdurchmesser auch die Richtung der außenliegenden Spirale geprüft werden. Halten Sie den Spiralschlauch dazu senkrecht vor sich. Verläuft die Spirale von links unten nach rechts oben, handelt es sich um eine rechtssteigende Spirale. Werkstoffausführung W2 Die Clamp 212 wird in der Werkstoffausführung W2 angeboten und eignet sich damit als robuste Befestigungslösung für entsprechende Spiralschläuche. Technische Eigenschaften der Clamp 212 Ausführung: Spiral-Schlauchschelle / Brückenschelle Typ: Clamp 212 Werkstoff: W2 Bandbreite: je nach Größe 5 oder 9 mm Spiralrichtung: rechtssteigend Spannbereiche: 17–29, 22–28, 22–37, 27–47, 29–47, 35–55, 50–55 und 80–85 mm Passende Spiralschlauchschelle auswählen Entscheidend für die Auswahl ist der tatsächliche Außendurchmesser des Spiralschlauchs. Dieser muss innerhalb des angegebenen Spannbereichs liegen. Zusätzlich müssen Bandbreite und Spiralrichtung zur jeweiligen Schlauchausführung passen. Achtung: Sollten Sie diesen Artikel für einen größeren Durchmesser benötigen, verwenden Sie bitte unsere Brückenschelle für Spiralschlauch mit 9 mm Bandbreite. Weitere Spiralschlauchschellen und Schlauchbefestigungen Weitere passende Ausführungen finden Sie in unserer Kategorie Spiralschlauchschellen. Weitere Schellen für unterschiedliche Schlauchtypen finden Sie im Bereich Schlauchschellen. Weitere Befestigungslösungen für Schläuche finden Sie außerdem in unserer Kategorie Schlauchbefestigung.
Brückenschelle für Spiralschlauch, Bandbreite 9 mm – 40-60 / rechts / W2 (Band und Gehäuse 1.4016, Schraube verzinkt)
- Band: geprägt
- Bandbreite (mm)-: 9
- Material: Edelstahl V2A (1.4301), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlüsselweite: 7
Brückenschelle DIN 3017 Mit der Brückenschelle nach DIN 3017 können Sie industrielle Kunststoffschläuche (z.B. AIRDUC®, PROTAPE® oder TIMBERDUC®) mit einer Spirale (Verstärkung) professionell und sicher befestigen. Diese Spiralschlauchschelle hat eine Bandbreite von 9 mm und ist in den Materialien W2 und W4 erhältlich. Neben den Spannbereichen von minimal 35 bis maximal 250 mm können Sie auch die Steigung der Spiralschlauchschelle nach Ihren Bedürfnissen wählen. Hierbei unterscheidet man zwischen rechtssteigend und linkssteigend. Je nachdem welche Steigung Ihr Spiralschlauch müssen Sie hier bitte rechts oder links auswählen. Achtung: Sollten Sie diesen Artikel für einen kleineren Durchmesser benötigen, verwenden Sie bitte unsere Spiralschlauchschelle CLAMP 212. Wie erkenne ich, welche Steigung mein Spiralschlauch hat? Halten Sie Ihren Spiralschlauch senkrecht vor sich. Jetzt sehen Sie, ob sich Ihre Spirale zur linken oder rechten Seite nach oben dreht. Materialbeschreibung: W2 - das Gehäuse und das Bandmaterial sind auch rostfreien Stahl 1.4016 und die Schraube im Verschluss ist aus verzinkten Stahl W4 - Alle Komponenten der Spiralschlauchschelle sind aus Edelstahl V2A (1.4301)
HVAC Kabelbinder-Clip für Spiralschlauch, schwarz
- Material: Polyamid (PA)

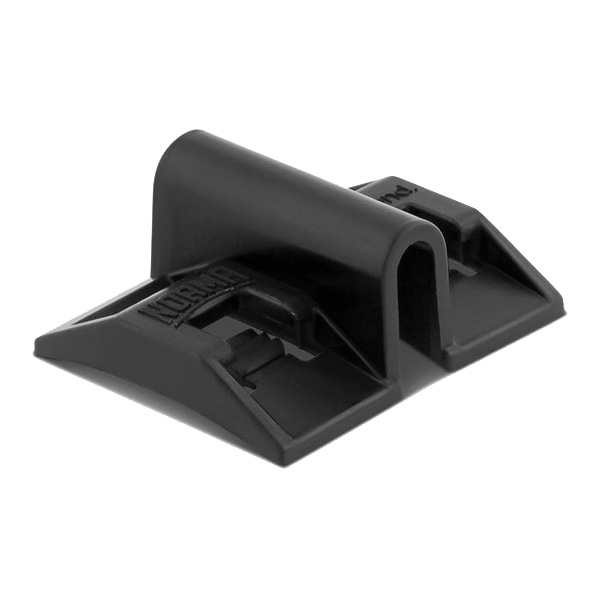

NORMAFIX® HVAC Clip – Befestigung von Spiralschläuchen mit Kabelbindern Der Kabelbinder-Clip HVAC ist eine wirtschaftliche und flexible Alternative zu den bekannten Spiralschlauchschellen / Brückenschellen. Dieser Kunststoff-Clip eignet sich für rechts- und linksgängige Spiralschläuche. Die Montage kann per Hand, ohne jegliches Werkzeug, erfolgen. In Verbindung mit unseren Kabelbindern sorgt der HVAC-Clip der Marke NORMA für eine Befestigung von Spiralschläuchen in Heizungs-, Lüftungs- und Klimaanlagen. Diese Art der Spiralschlauch-Befestigung ist somit eine günstige Alternative zu Spiralschlauchschellen aus Metall. Dank der patentierten Form des NORMAFIX® HVAC Clips ist es möglich, die übereinander laufenden Drähte der Spirale zu überspannen. Durch eine spezielle Geometrie wird der Spiralschlauch rundum erfassen und dadurch sicher befestigt. Geeignet für Kabelbinder mit Bandbreite 9 mm. Anwendungsbereiche des HVAC Clips: Für alle Bereiche der Lüftungs- und Klimatechnik mit Spiralschläuchen Heizung, Lüftung, Klimatisierung Belüftung von Gewächshäusern Reinraumlüftung Schweißrauchabsaugung
Welche Schelle eignet sich für einen Spiralschlauch?
Welche Spiralschlauchschelle geeignet ist, hängt vor allem von der Konstruktion des Schlauchs ab. Entscheidend sind Außendurchmesser, Form und Steigung der Spirale sowie die gewünschte Befestigungsart.
Zu den typischen Bauformen gehören:
- Brückenschellen für außen gewellte Spiralschläuche
- Drahtschlauchschellen und Doppeldrahtklemmen für entsprechende Spiral- und Wellschläuche
- weitere Schlauchschellen für Anwendungen mit glatter Schlauchoberfläche
Eine klassische Schlauchschelle ist bei einem stark profilierten Spiralschlauch nicht immer die optimale Lösung, da das flache Schellenband auf der außenliegenden Spirale aufliegen kann. Spezielle Spiralschlauchschellen berücksichtigen diese Kontur konstruktiv.
Brückenschellen für Spiralschläuche
Brückenschellen besitzen einen speziell geformten Bereich, der die außenliegende Spirale des Schlauchs überbrückt. Dadurch kann das Schellenband besser an der eigentlichen Schlauchwand anliegen.
Diese Bauform wird unter anderem bei industriellen Absaug-, Saug- und Förderschläuchen eingesetzt. Je nach Ausführung stehen unterschiedliche Bandbreiten, Spannbereiche, Werkstoffe und Steigungsrichtungen zur Verfügung.
Für eine optimale Zuordnung sollte die Brückenschelle zur Steigungsrichtung des verwendeten Spiralschlauchs passen.
Rechts- oder linkssteigende Spiralschlauchschelle?
Bei vielen Brückenschellen wird zwischen rechtssteigenden und linkssteigenden Ausführungen unterschieden. Die Steigung muss zur Spirale des Schlauchs passen.
Um die Steigungsrichtung zu bestimmen, kann der Schlauch senkrecht betrachtet werden:
- steigt die Spirale von links unten nach rechts oben, handelt es sich um eine rechtssteigende Spirale,
- steigt die Spirale von rechts unten nach links oben, handelt es sich um eine linkssteigende Spirale.
Prüfen Sie die Steigungsrichtung vor der Bestellung sorgfältig, da eine nicht passende Brückenschelle nicht optimal an der Schlauchkontur anliegen kann.
Drahtschlauchschellen und Doppeldrahtklemmen
Eine weitere Möglichkeit zur Befestigung von Spiralschläuchen sind Drahtschlauchschellen beziehungsweise Doppeldrahtklemmen. Statt eines flachen Schellenbandes kommen zwei parallel geführte Drähte zum Einsatz.
Diese können sich an bestimmte gewellte Schlauchkonturen anpassen und werden beispielsweise bei Spiral-, Saug-, Vakuum- und Wellschläuchen verwendet.
Brückenschelle oder Drahtschlauchschelle?
| Merkmal | Brückenschelle | Drahtschlauchschelle |
|---|---|---|
| Konstruktion | Schellenband mit Brückenbereich | Doppeldraht-Konstruktion |
| Anpassung an Spirale | Brücke überbrückt die Schlauchspirale | Drähte passen sich an die Schlauchkontur an |
| Steigungsrichtung | je nach Ausführung rechts oder links | abhängig von Bauform und Schlauch |
| Typische Anwendung | industrielle Spiral-, Saug- und Förderschläuche | Spiral-, Well-, Vakuum- und Saugschläuche |
Welche Bauform besser geeignet ist, hängt vom jeweiligen Schlauchprofil und der vorgesehenen Verbindung ab.
Spiralschlauchschellen mit 9 oder 12 mm Bandbreite
Brückenschellen sind unter anderem mit 9 mm und 12 mm Bandbreite erhältlich. Die passende Ausführung richtet sich nach Schlauchdurchmesser, Aufbau und mechanischen Anforderungen.
Schmalere Ausführungen eignen sich für entsprechend dimensionierte Schlauchverbindungen, während breitere Schellen eine größere Auflagefläche bieten. Maßgeblich sind jedoch immer die technischen Daten der jeweiligen Produktvariante.
Werkstoffe für Spiralschlauchschellen
Je nach Anwendung stehen verschiedene Werkstoffausführungen zur Verfügung. Dazu gehören unter anderem verzinkter Stahl sowie Edelstahlvarianten.
Bei der Auswahl sollten insbesondere folgende Faktoren berücksichtigt werden:
- Einsatz im Innen- oder Außenbereich
- Feuchtigkeit und Korrosionsbelastung
- Temperaturbereich
- industrielle oder chemische Umgebung
- mechanische Beanspruchung
Die genaue Materialzusammensetzung sollte immer bei der jeweiligen Spiralschlauchschelle geprüft werden.
Einsatzbereiche von Spiralschlauchschellen
Spiralschläuche und passende Schellen werden in zahlreichen technischen Bereichen eingesetzt. Typische Anwendungen finden sich beispielsweise in:
- Absaug- und Entstaubungstechnik
- Förder- und Schüttguttechnik
- Holz- und Kunststoffverarbeitung
- Maschinen- und Anlagenbau
- Klima- und Lüftungstechnik
- Landwirtschaft
- Pumpen- und Fluidtechnik
- Vakuum- und Saugtechnik
Passende Schlauchleitungen finden Sie auch in unserem Bereich Schläuche & Wellrohre.
Spiralschlauchschelle richtig auswählen
Für die Auswahl einer passenden Schelle sollten Sie nicht nur den Nenndurchmesser des Schlauchs berücksichtigen. Entscheidend ist der tatsächliche Außendurchmesser in der vorgesehenen Montagesituation.
Prüfen Sie insbesondere:
- Außendurchmesser des Schlauchs
- Art und Höhe der Spirale
- rechts- oder linkssteigende Spirale
- benötigten Spannbereich
- Bandbreite beziehungsweise Bauform
- Werkstoff und Korrosionsanforderungen
Weitere Schellenbauarten finden Sie in unserer Kategorie Schlauchschellen. Für stärker mechanisch belastete Verbindungen können außerdem Gelenkbolzenschellen infrage kommen.
FAQ – Spiralschlauchschellen
Was ist eine Spiralschlauchschelle?
Eine Spiralschlauchschelle ist eine speziell für Spiral-, Saug- oder außen gewellte Schläuche ausgelegte Befestigungsschelle. Sie berücksichtigt die unebene Außenkontur des Schlauchs.
Warum braucht ein Spiralschlauch eine spezielle Schelle?
Die außenliegende Spirale erzeugt eine gewellte Schlauchoberfläche. Eine klassische flache Schlauchschelle kann deshalb auf der Spirale aufliegen. Spezielle Spiralschlauchschellen passen sich besser an diese Kontur an.
Was ist eine Brückenschelle?
Eine Brückenschelle besitzt einen speziell geformten Bereich, der die Spirale eines außen gewellten Schlauchs überbrückt. Dadurch kann das Schellenband besser an der Schlauchwand anliegen.
Wie erkenne ich, ob mein Spiralschlauch rechts- oder linkssteigend ist?
Betrachten Sie den Schlauch senkrecht. Steigt die Spirale von links unten nach rechts oben, ist sie rechtssteigend. Verläuft sie von rechts unten nach links oben, ist sie linkssteigend.
Was ist der Unterschied zwischen Brückenschelle und Drahtschlauchschelle?
Eine Brückenschelle arbeitet mit einem Schellenband und einem geformten Brückenbereich. Eine Drahtschlauchschelle beziehungsweise Doppeldrahtklemme verwendet zwei Drähte, die sich an die Schlauchkontur anlegen.
Welche Bandbreite brauche ich für meinen Spiralschlauch?
Die passende Bandbreite hängt von Schlauchdurchmesser, Konstruktion und Belastung ab. Bei Brückenschellen stehen unter anderem 9-mm- und 12-mm-Ausführungen zur Verfügung.
Gibt es Spiralschlauchschellen aus Edelstahl?
Ja. Je nach Bauform und Produkt sind auch Edelstahl-Ausführungen erhältlich. Diese eignen sich insbesondere für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit.
Kann ich eine normale Schlauchschelle für einen Spiralschlauch verwenden?
Das hängt von der Außenkontur des Schlauchs ab. Bei stark ausgeprägten Spiralen kann eine spezielle Brücken- oder Drahtschlauchschelle eine bessere Anpassung an die Schlauchkontur ermöglichen.
