RSGU 1 Rohrschellen mit Gummi – DIN 3016-1 Form D1 & D2
RSGU 1 Rohrschellen sind gummierte Halterungsschellen in P- beziehungsweise Schlangenform für die Befestigung von Rohren, Schläuchen, Kabeln, Kabelbäumen, Kabelschutzrohren und anderen Leitungen. Die Schellen entsprechen der Bauform nach DIN 3016-1 und kombinieren ein Metallband mit einem elastischen Gummiprofil.
Im Schellen-Shop finden Sie RSGU 1 Form D1 aktuell in zahlreichen Durchmessern und mit 9, 12, 15, 20 oder 25 mm Bandbreite. Je nach Ausführung stehen verzinkter Stahl W1 oder Edelstahl W5 zur Verfügung. Die angebotenen Standardvarianten besitzen ein EPDM-Gummiprofil.
Die Form D1 ist für eine einzelne Leitung vorgesehen. Form D2 basiert auf derselben P-förmigen Grundkonstruktion, ermöglicht jedoch die Aufnahme von zwei Leitungsdurchmessern und ist abhängig von der gewünschten Ausführung auf Anfrage erhältlich.

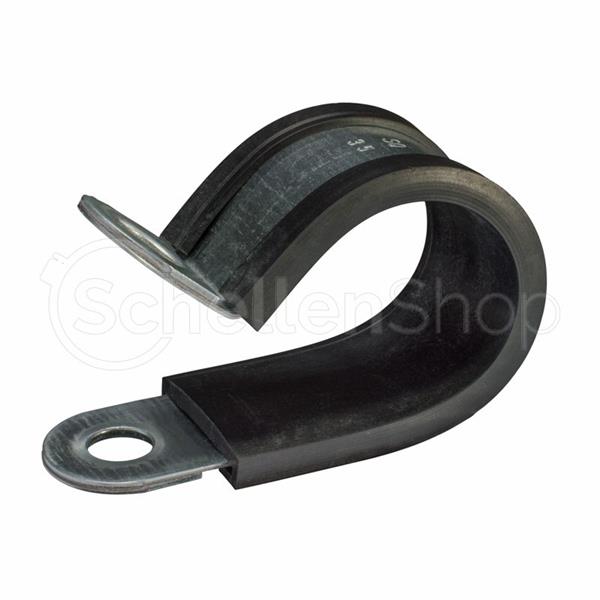

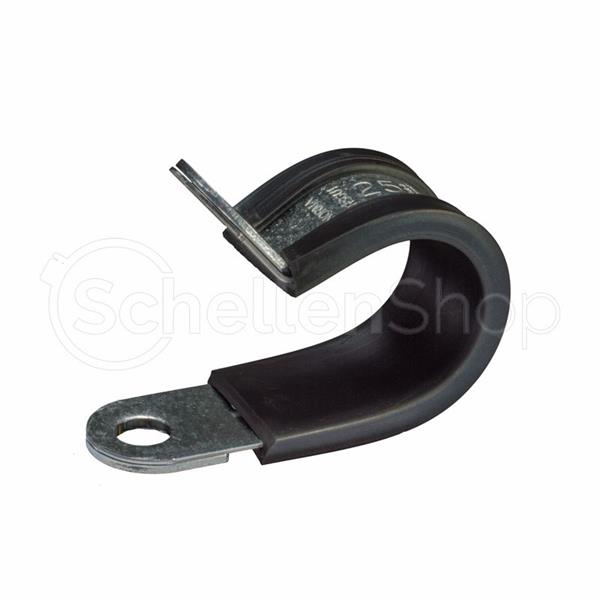

RSGU 1. Form D1 mit Gummi, Bandbreite 25 mm – 50 / W1 (Stahl verzinkt)
RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.

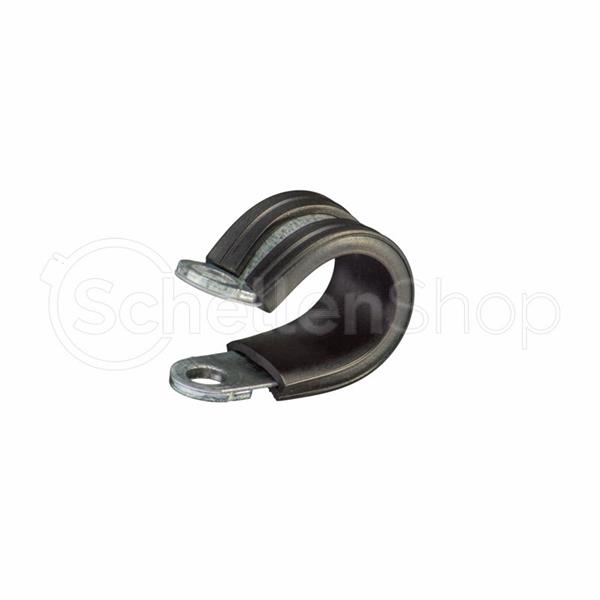

RSGU 1. Form D1 mit Gummi, Bandbreite 12 mm – 15 / W1 (Stahl verzinkt)
Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.

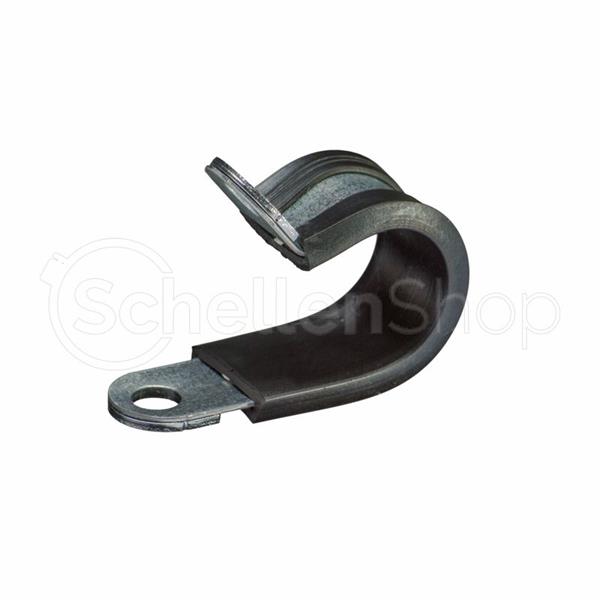

RSGU 1. Form D1 mit Gummi, Bandbreite 15 mm
Rohrschelle RSGU 1. Form nach DIN 3016 Diese Rohrschelle RSGU 1. Form nach DIN 3016 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.

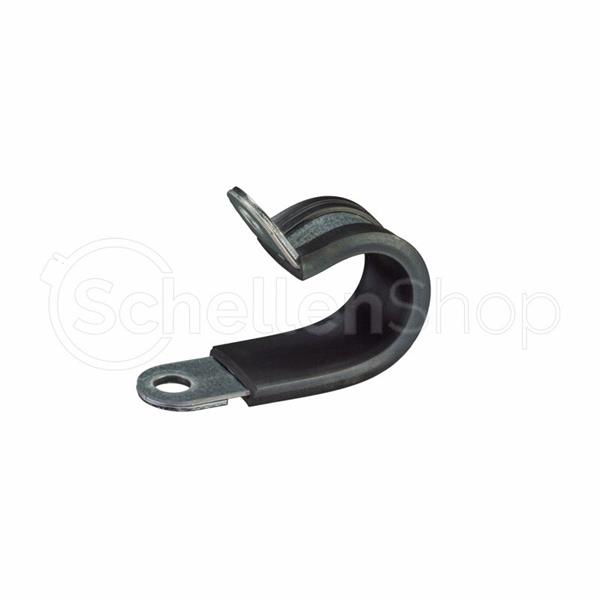

RSGU 1. Form D1 mit Gummi, Bandbreite 20 mm – 6 / W1 (Stahl verzinkt)
Rohrschelle RSGU Form D1 nach DIN 3016 Diese Rohrschelle RSGU Form D1 nach DIN 3016 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
RSGU 1. Form D1 mit Gummi, Bandbreite 9 mm – 6 / W1 (Stahl verzinkt)
Rohrschelle RSGU Form D1 nach DIN 3016-1 Diese Rohrschelle RSGU Form D1 nach DIN 3016-1 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Der Durchmesser der Rohrschelle RSGU Form D1 nach DIN 3016-1 kann zwischen 5 mm und 86 mm gewählt werden.
Rohrschelle RLGU mit Gummi, Bandbreite 12 mm, Stahl verzinkt – 6
Rohrschelle RLGU Die NORMAFIX® Rohrschelle RLGU ist direkt vom Schellentyp RSGU 1 abgeleitet, hat jedoch keine Stützscheiben und lässt sich zweckmäßig überall dort einsetzen, wo die Rohrhalterungsschellen nur geringfügigen mechanischen Belastungen ausgesetzt sind, z. B. Kabelbefestigung. Die Rohrschelle RLGU stellt eine günstigere Alternative zur RSGU nach DIN 3016 dar. Der Durchmesser für die Rohrschelle RLGU ist von 5 mm bis 28 mm wählbar.
- Was ist eine RSGU 1?
- Form D1 oder D2?
- 9, 12, 15, 20 oder 25 mm?
- Rohrdurchmesser richtig auswählen
- EPDM-Gummiprofil
- W1 oder W5?
- M4 bis M10 – Befestigungsloch
- RSGU 0, 1 oder 2?
- RSGU oder RS?
- Häufige Fragen
RSGU 1 – die gummierte P-Schelle nach DIN 3016-1
Die RSGU 1 besitzt die charakteristische P- beziehungsweise Schlangenform. Das Metallband umschließt die Leitung und läuft anschließend in zwei übereinanderliegenden Befestigungslaschen zusammen.
Dadurch lässt sich die Schelle mit einem zentralen Befestigungspunkt beispielsweise an einer geeigneten Wand, einem Träger, Maschinenrahmen, Fahrzeugbauteil oder einer anderen Unterkonstruktion montieren.
RSGU 1 wird unter anderem eingesetzt für:
- Rohrleitungen
- Hydraulik- und Pneumatikleitungen
- Schläuche
- Kabel
- Kabelbäume
- Kabelschutzrohre
- sonstige runde Leitungen und Bauteile
Die RSGU-1-Bauform gehört zu den am häufigsten verwendeten Varianten innerhalb der DIN-3016-Halterungsschellen.
RSGU 1 Form D1 oder D2?
DIN 3016-1 unterscheidet bei der gummierten P-Form zwischen D1 und D2.
Form D1 – für einen Durchmesser
Die Form D1 nimmt eine einzelne Rohr-, Schlauch- oder Kabelleitung auf.
Ein typischer Bestellschlüssel kann beispielsweise lauten:
RSGU 1. 20/15 W1
- RSGU: Halterungsschelle mit Gummiprofil
- 1: P-/Schlangenform
- 20: Außendurchmesser der Leitung
- 15: Bandbreite
- W1: Werkstoffausführung Stahl verzinkt
Die aktuell direkt bestellbaren RSGU-1-Produkte im Schellen-Shop gehören überwiegend zur Form D1.
Form D2 – für zwei Durchmesser
Form D2 ermöglicht die Aufnahme von zwei Leitungen beziehungsweise zwei Durchmessern innerhalb der P-förmigen Schellenkonstruktion.
Bei einer Anfrage müssen deshalb beide tatsächlichen Außendurchmesser angegeben werden. Sind die beiden Leitungen unterschiedlich groß, sollten beide Maße eindeutig genannt werden.
Hinweis: Form D2 ist aktuell nicht in derselben Breite wie D1 als regulärer Lagerartikel auf dieser Seite sichtbar. Wenn Sie eine D2-Ausführung benötigen, senden Sie uns bitte beide Außendurchmesser, gewünschte Bandbreite, Werkstoff und Stückzahl.
RSGU 1 mit 9, 12, 15, 20 oder 25 mm Bandbreite
Im Schellen-Shop finden Sie RSGU-1-Schellen in fünf Bandbreiten:
| Bandbreite | Befestigungsloch | ca. Schraubengröße |
|---|---|---|
| 9 mm | 4,3 mm | M4 |
| 12 mm | 5,3 mm | M5 |
| 15 mm | 6,4 mm | M6 |
| 20 mm | 8,4 mm | M8 |
| 25 mm | 10,5 mm | M10 |
Die Bandbreite beeinflusst nicht nur die äußere Abmessung der Schelle, sondern auch die Befestigungsgeometrie. Eine vorhandene 15-mm-RSGU sollte deshalb bei einer Ersatzbeschaffung nicht allein anhand des Rohrdurchmessers durch eine 20-mm- oder 25-mm-Ausführung ersetzt werden.
Bei bestehenden Konstruktionen sollten immer Außendurchmesser, Bandbreite und Befestigungsloch geprüft werden.
RSGU Rohrschelle nach Außendurchmesser auswählen
Entscheidend für die Größe ist der tatsächliche Außendurchmesser des Rohres, Schlauches, Kabels oder Kabelschutzrohres.
Die Kategorie umfasst aktuell eine sehr große Auswahl an Durchmessern – von kleinen Leitungsdimensionen bis zu großen Rohrdurchmessern von über 200 mm. Welche Durchmesser konkret verfügbar sind, hängt jedoch von Bandbreite und Werkstoff ab.
Typische Maße im Sortiment sind beispielsweise:
- 6, 8, 10 und 12 mm
- 15, 16, 18 und 20 mm
- 22, 25 und 27 mm
- 30, 32, 34 und 35 mm
- 40, 43 und 49 mm
- 50, 60, 70 und 80 mm
- größere Sonder- beziehungsweise Industrieabmessungen
Wichtig: Zoll- und DN-Angaben entsprechen bei Rohrsystemen nicht automatisch dem tatsächlichen Außendurchmesser. Prüfen Sie deshalb vor der Bestellung das reale Außenmaß.
EPDM-Gummiprofil zwischen Schelle & Leitung
Die aktuell angebotenen RSGU-1-Schellen sind mit einem EPDM-Gummiprofil ausgestattet.
Das elastische Profil bildet eine Zwischenlage zwischen Metallband und dem befestigten Rohr, Schlauch oder Kabel. Dadurch wird direkter Metallkontakt vermieden und die Einlage kann je nach Einbausituation zur:
- Schwingungsentkopplung
- Geräuschreduzierung
- Schonung der Leitungsoberfläche
- elektrischen beziehungsweise galvanischen Trennung unterschiedlicher Werkstoffe
beitragen.
EPDM besitzt eine gute Beständigkeit gegenüber Witterung und Ozon. Die konkrete Eignung gegenüber Temperatur, Flüssigkeiten, Ölen oder Chemikalien muss jedoch immer anwendungsbezogen geprüft werden.
W1 Stahl verzinkt oder W5 Edelstahl V4A?
Neben Durchmesser und Bandbreite ist der Metallwerkstoff ein wichtiges Auswahlkriterium.
W1 – Stahl verzinkt
W1 ist die verzinkte Standardausführung für zahlreiche allgemeine industrielle Befestigungsaufgaben.
Die Verzinkung bietet gegenüber blankem Stahl einen zusätzlichen Korrosionsschutz. Die tatsächliche Eignung hängt dennoch von Feuchtigkeit, Atmosphäre, Temperatur und gegebenenfalls vorhandenen Medien ab.
W5 – Edelstahl
W5 wird bei den angebotenen RSGU-Schellen als Edelstahl V4A geführt und bietet eine höhere Korrosionsbeständigkeit als verzinkter Stahl.
Diese Ausführung kann insbesondere bei anspruchsvolleren Außen-, Feuchte- oder Industrieumgebungen interessant sein.
Auch bei Edelstahl sollte die Beständigkeit gegenüber der konkreten Atmosphäre beziehungsweise dem vorhandenen Medium geprüft werden.
Befestigungsloch von 4,3 bis 10,5 mm
Die Größe der Befestigungsbohrung hängt bei RSGU 1 unmittelbar mit der Bandbreite zusammen.
Im Schellen-Shop stehen aktuell folgende Kombinationen zur Verfügung:
- 9 mm Bandbreite – 4,3 mm Bohrung
- 12 mm Bandbreite – 5,3 mm Bohrung
- 15 mm Bandbreite – 6,4 mm Bohrung
- 20 mm Bandbreite – 8,4 mm Bohrung
- 25 mm Bandbreite – 10,5 mm Bohrung
Die entsprechende Schraubengröße muss zusätzlich zur Unterkonstruktion und zur mechanischen Belastung der Anwendung passen.
Verstärkte Bandenden für den Befestigungsbereich
RSGU-1-Schellen besitzen verstärkte Bandenden an den Befestigungslaschen. Diese konstruktive Verstärkung unterstützt die Kraftübertragung im Bereich der Verschraubung und reduziert die Beanspruchung des eigentlichen Schellenbandes.
Damit eignet sich die Bauform für zahlreiche industrielle Halterungsaufgaben, bei denen Rohre und Leitungen zuverlässig an einer Konstruktion fixiert werden müssen.
Eine konkrete zulässige Traglast sollte daraus jedoch nicht pauschal abgeleitet werden. Die Belastbarkeit hängt unter anderem von Durchmesser, Werkstoff, Bandbreite, Schraube und Befestigungsuntergrund ab.
Typische Anwendungen für RSGU 1
Die Kombination aus P-förmiger Bauform, Gummiprofil und einem zentralen Befestigungspunkt macht RSGU 1 vielseitig einsetzbar.
Typische Anwendungen finden sich beispielsweise in:
- Maschinen- und Anlagenbau
- Fahrzeug- und Nutzfahrzeugbau
- Land- und Baumaschinen
- Kabelbaum- und Leitungsbefestigung
- Schiffbau
- Bewässerungs- und Pumpensystemen
- Gerätebau
- Elektro- und Chemieindustrie
- industrieller Instandhaltung
Die konkrete Ausführung sollte immer zum Leitungsdurchmesser, Werkstoff, Gummiprofil, Befestigungspunkt und zu den Betriebsbedingungen passen.
RSGU 0, RSGU 1 oder RSGU 2?
Die drei RSGU-Grundtypen unterscheiden sich vor allem durch ihre Befestigungsgeometrie.
| Baureihe | Form | Geometrie | Befestigung |
|---|---|---|---|
| RSGU 0 | E1 / E2 | Ring-/Tropfenform | zusammengeführte Laschen |
| RSGU 1 | D1 / D2 | P-/Schlangenform | ein zentraler Befestigungspunkt |
| RSGU 2 | F1 / F2 | offene Omega-Form | zwei getrennte Befestigungspunkte |
Bei einer Ersatzbeschaffung sollten neben dem Außendurchmesser deshalb immer die Grundform, Bandbreite und Befestigungsgeometrie der vorhandenen Schelle berücksichtigt werden.
RSGU 1 oder RS 1 – mit oder ohne Gummiprofil?
Benötigen Sie dieselbe P-förmige Grundgeometrie ohne elastisches Gummiprofil, ist die entsprechende Produktfamilie RS 1.
- RSGU 1: mit Gummiprofil – Form D1 beziehungsweise D2
- RS 1: ohne Gummiprofil – Form A1 beziehungsweise A2
RS 1 Form A1/A2 ohne Gummiprofil ansehen
Eine Übersicht über sämtliche Bauformen finden Sie unter Rohrschellen nach DIN 3016.
RSGU 1 richtig auswählen
Für eine schnelle Produktauswahl empfehlen wir folgende Reihenfolge:
- Außendurchmesser messen – tatsächliches Außenmaß von Rohr, Schlauch oder Kabel bestimmen.
- Form festlegen – D1 für eine Leitung, D2 für zwei Leitungen.
- Bandbreite bestimmen – bei Ersatzteilen vorhandene Breite übernehmen beziehungsweise konstruktiv passende Variante wählen.
- Befestigungsloch prüfen – von 4,3 mm/M4 bis 10,5 mm/M10.
- Werkstoff auswählen – W1 verzinkt oder W5 Edelstahl entsprechend der Einsatzumgebung.
- Gummiprofil prüfen – aktuell angebotene Standardvarianten verwenden EPDM.
Wenn eine benötigte Kombination nicht direkt im Shop auswählbar ist, sprechen Sie uns an. Sonderabmessungen beziehungsweise weitere RSGU-Ausführungen können abhängig vom Herstellerprogramm geprüft werden.
RSGU Rohrschellen erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Durchmesser, Bandbreite, Werkstoff oder DIN-3016-Form unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zu RSGU 1 Form D1 & D2
Was ist eine RSGU 1 Rohrschelle?
RSGU 1 ist eine gummierte Halterungsschelle in P- beziehungsweise Schlangenform nach DIN 3016-1. Sie wird zur Befestigung von Rohren, Schläuchen, Kabeln, Kabelbäumen und weiteren Leitungen eingesetzt.
Was bedeutet Form D1?
Form D1 bezeichnet die gummierte RSGU-1-Ausführung für eine einzelne Leitung beziehungsweise einen Durchmesser.
Was bedeutet Form D2?
Form D2 bezeichnet die entsprechende P-förmige Ausführung für zwei Leitungen beziehungsweise zwei Durchmesser.
Sind Form-D2-Schellen direkt im Schellen-Shop erhältlich?
Die aktuell sichtbaren Standardartikel dieser Kategorie sind überwiegend Form-D1-Ausführungen. Benötigen Sie D2, senden Sie uns beide Außendurchmesser sowie gewünschte Bandbreite, Werkstoff und Stückzahl zur Prüfung.
Welche Bandbreiten gibt es bei RSGU 1?
Im Schellen-Shop finden Sie RSGU-1-Schellen mit 9, 12, 15, 20 und 25 mm Bandbreite.
Welche Durchmesser gibt es?
Die Kategorie umfasst eine große Auswahl von kleinen Leitungsdurchmessern bis zu großen Industrieabmessungen über 200 mm. Welche Kombination verfügbar ist, hängt von Bandbreite und Werkstoff ab.
Welche Gummierung haben die RSGU-1-Schellen?
Die aktuell angebotenen Standardvarianten besitzen eine EPDM-Gummieinlage.
Was bedeutet W1?
W1 bezeichnet bei den angebotenen RSGU-1-Schellen eine Ausführung aus verzinktem Stahl.
Was bedeutet W5?
W5 bezeichnet die Edelstahl-Ausführung, die im Schellen-Shop als Edelstahl V4A geführt wird.
Was ist der Unterschied zwischen RSGU 1 und RSGU 2?
RSGU 1 besitzt eine P-förmige Geometrie und einen zentralen Befestigungspunkt. RSGU 2 besitzt eine offene Omega-Form und wird über zwei getrennte Befestigungspunkte montiert.
Was ist der Unterschied zwischen RSGU 1 und RS 1?
RSGU 1 besitzt ein elastisches Gummiprofil. RS 1 verwendet dieselbe grundsätzliche P-Bauform ohne Gummiprofil und wird als Form A1 beziehungsweise A2 geführt.
Ist DIN 3016-1 noch aktuell?
Ja. Die aktuelle Ausgabe ist DIN 3016-1:2023-11 und trägt die Bezeichnung „Halterungsschellen – Teil 1: Mit Laschen“.
