STAUFF Standard-Baureihe – Rohrschellen nach DIN 3015-1
Die STAUFF Standard-Baureihe umfasst Block- und Rohrschellen entsprechend DIN 3015-1 für die Befestigung von Rohren, Hydraulikleitungen, Schläuchen, Kabeln und weiteren technischen Bauteilen. Das modulare Schellensystem kombiniert unterschiedliche Schellenkörper mit Deckplatten, Schweißplatten, Tragschienen und weiterem Befestigungszubehör.
Die Standard-Baureihe deckt innerhalb des STAUFF-Programms Außendurchmesser von 6 bis 102 mm ab. Im Schellen-Shop finden Sie insbesondere Schellenkörper aus Polypropylen (PP), Polyamid (PA) und Aluminium sowie Ausführungen mit gerippter oder glatter Innenfläche.
Für die richtige Auswahl sind vor allem Außendurchmesser, STAUFF-Baugröße, Schellenkörper-Werkstoff, Innenfläche und gewünschte Montageart entscheidend. Passende Deckplatten, Schweißplatten, Tragschienen, Schrauben und weiteres Zubehör erhalten Sie ebenfalls direkt bei uns.
STAUFF Schelle Standard Baureihe - PA - gerippte Innenfläche – 106 PA - Ø = 6 mm - Baugröße 1 (einschraubig)
- Baureihe: Standard-Baureihe
- Innenfläche: gerippt
- Material: Polyamid (PA)
STAUFF Schelle nach DIN 3015 Die STAUFF Schelle der Standard-Baureihe PA mit gerippter Innenfläche nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Passende Schrauben für die STAUFF Schelle: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
STAUFF Schelle Standard Baureihe - PP - gerippte Innenfläche – 106A PP - Ø = 6 mm - Baugröße 1A
- Baureihe: Standard-Baureihe
- Innenfläche: gerippt
- Material: Polypropylen (PP)
STAUFF Schelle der Standard-Baureihe nach DIN 3015 Die STAUFF Schelle der Standard Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Das Material der STAUFF Schelle nach DIN 3015 ist Polypropylen (PP). Passende Schrauben: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
STAUFF Tragschiene TS für Standard- und Doppel-Baureihe – TS - 28x11 mm - 1 Meter (Stahl blank)
- Baureihe: Doppel-Baureihe, Standard-Baureihe
- Material: Edelstahl V2A (1.4301), galvanisch verzinkt (zn), Stahl blank (S235 JR)
Tragschiene nach DIN 3015 Tragschiene für Stauff-Schellen der Standard- und Doppel-Baureihe nach DIN 3015. passende Baugrößen für die Tragschiene der Standard- und Doppelbaureihe: Abmessung passende Baugrößen der Standard-Baureihe passende Baugrößen der Doppel-Baureihe TS 11 1, 1A, 2 1D, 2D TS 14 3, 4, 5 2D, 3D, 4D TS 30 6, 7, 8 4D, 5D Bezeichnung B1 (mm) B2 (mm) S (mm) H (mm) TS 28 x 11 28 11 2 11 TS 28 x 14 28 11 2 14 TS 28 x 30 28 11 2 30
STAUFF Anschweißplatte SP für Standard-Baureihe – SP 1A M W2 (phospahtiert) - für Baugröße 1A
- Baureihe: Standard-Baureihe
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, Stahl phosphatiert
STAUFF Anschweißplatte DIN 3015 STAUFF Anschweißplatte SP für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Diese STAUFF Anschweißplatte DIN 3015 ist in 27 verschiedenen Ausführungen wählbar.
STAUFF Rohrschelle Aluminium Standard Baureihe - AL - gerippte Innenfläche – 106A AL - Ø = 6 mm - Baugröße 1A
- Baureihe: Standard-Baureihe
- Innenfläche: gerippt
- Material: Aluminium
STAUFF Rohrschelle Aluminium Die STAUFF Rohrschelle Aluminium der Standard-Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Rohrschelle Aluminium ist von 4 mm bis 76,1 mm wählbar. Passende Schrauben der Rohrschelle Aluminium: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
STAUFF Hydraulikschelle Standard Baureihe - PAH - glatte Innenfläche – 106 PAH - Ø = 6 mm - Baugröße 1 (einschraubig)
- Baureihe: Standard-Baureihe
- Innenfläche: glatt
- Material: Polyamid (PA)
STAUFF Hydraulikschelle Die STAUFF Hydraulikschelle der Standard-Baureihe PAH nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Hydraulikleitungen, Rohren, Schläuchen, Kabeln und anderen Bauteilen. Die Hydraulikschelle ist in verschiedenen Durchmessern von 6 mm bis 102 mm erhältlich. Passende Schrauben für die STAUFF Hydraulikschelle: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
STAUFF Distanzschraube und Aufbauschraube AF für Standard-Baureihe (zur Verwendung mit Sicherungspla – AF 2 M - für Baugröße 2 / W3 (verzinkt)
- Baureihe: Standard-Baureihe
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn)
Distanzschraube und Aufbauschraube für Standard-Baureihe STAUFF Aufbauschraube und Distanzschraube für die Standard-Baureihe zur Verwendung mit Sicherungsplatte SIG. Für die Baugrößen 1 bis 8 geeignet. Das Material der Distanzschraube ist zwischen verzinkten Stahl und Edelstahl auswählbar.
STAUFF Brücken-Schweißplatte BSP für Standard-Baureihe – BSP 6 - für Baugröße 6 / W3 (verzinkt)
- Baureihe: Standard-Baureihe
- Material: galvanisch verzinkt (zn), Stahl phosphatiert
STAUFF Brücken-Schweißplatte Brücken-Schweißplatte BSP für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Die Brücken Schweißplatte ist für die Stauff Baugrößen 1a bis 6 geeignet. Das Material der Schweißplatte ist phosphatierter und galvanisch verzinkter Stahl.
STAUFF Schelle Standard Baureihe - PPH - glatte Innenfläche
- Baureihe: Standard-Baureihe
- Innenfläche: glatt
- Material: Polypropylen (PP)
STAUFF Schelle mit glatter Innenfläche Die STAUFF Schelle der Standard-Baureihe PPH nach DIN 3015 ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser kann zwischen 6 mm und 102 mm gewählt werden. Die Innenfläche der STAUFF Schelle ist glatt. Passende Schrauben für die STAUFF Schelle: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
STAUFF Deckplatte für Standard-Baureihe – DP 1A W3 (verzinkt) - für Baugröße 1A
- Baureihe: Standard-Baureihe
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn)
STAUFF Deckplatte zur Befestigung von Rohrschellen STAUFF Deckplatte für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Mit der STAUFF Deckplatte werden Rohrschellen und Hydraulikschellen professionell und langlebig befestigt.
STAUFF verlängerte Schweißplatte SPV für Standard-Baureihe – SPV 1 - für Baugröße 1 (einschraubig) / W2 (phosphatiert)
- Baureihe: Standard-Baureihe
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn), Stahl phosphatiert
Verlängerte Schweißplatte Verlängerte Schweißplatte SPV für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Die Baugröße der verlängerten Schweißplatte kann von 1 bis 8 gewählt werden.
STAUFF Sicherungsplatte SIG für Standard-Baureihe (zur Verwendung mit Aufbauschrauben AF) – SIG 1 - für Baugröße 1 (einschraubig) / W3 (verzinkt)
- Baureihe: Standard-Baureihe
- Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn)
STAUFF Sicherungsplatte STAUFF Sicherungsplatte SIG für Standard-Baureihe zur Verwendung mit Aufbauschrauben AF. Die SIG verhindert selbstständiges Lösen der Aufbauschrauben und Verdrehen des oberen Schellenkörpers.

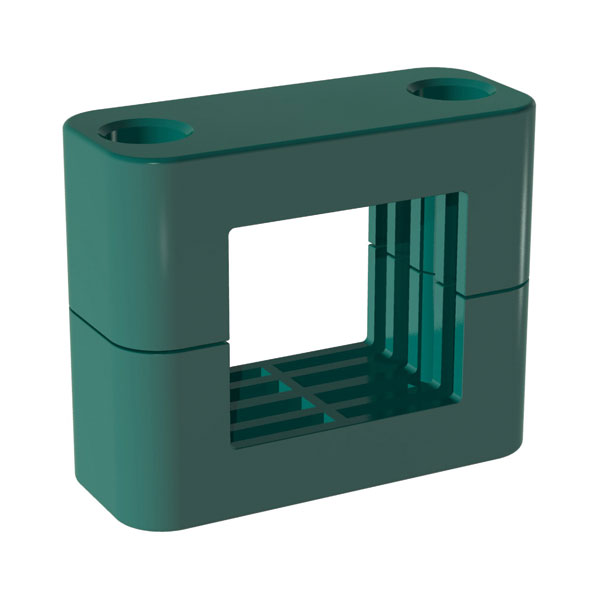

STAUFF Vierkant-Schelle Standard Baureihe - PP - gerippte Innenfläche – 30x30 mm | 530-30-PP-VK - Baugröße 5
- Material: Polypropylen (PP)
STAUFF Vierkant-Schelle Standard-Baureihe – PP mit gerippter Innenfläche Die STAUFF Vierkant-Schelle der Standard-Baureihe ist eine Befestigungslösung für quadratische und rechteckige Bauteile und basiert auf dem bewährten Schellensystem nach DIN 3015. Der Schellenkörper der Baugröße 5 besteht aus Polypropylen (PP) und verfügt über eine gerippte Innenfläche. Damit eignet sich die Vierkant-Ausführung insbesondere zur kompakten Befestigung von Sensoren, Näherungsschaltern und vergleichbaren technischen Komponenten an Maschinen und Anlagen. Die STAUFF Vierkant-Schelle ist in den Abmessungen 30 x 30 mm, 40 x 36 mm und 40 x 40 mm erhältlich. Sie richtet sich vor allem an Anwender im Maschinen- und Sondermaschinenbau, in der Automatisierungs- und Sensortechnik sowie in der Produktions- und Fördertechnik, die quadratische oder rechteckige Komponenten zuverlässig in bestehende Anlagen integrieren möchten. Vierkant-Schellenkörper für Sensoren und technische Bauteile Im Gegensatz zu klassischen Rohrschellen für runde Leitungen ist diese Ausführung speziell für quadratische beziehungsweise rechteckige Querschnitte vorgesehen. Dadurch können geeignete Sensoren, Näherungsschalter oder andere technische Bauteile formgerecht innerhalb des Schellenkörpers aufgenommen werden. Die Vierkant-Ausführung ist besonders interessant für Konstrukteure, Anlagenbauer und Instandhalter, die standardisierte Befestigungskomponenten einsetzen und gleichzeitig auf individuelle Halterungen oder aufwendige Sonderkonstruktionen verzichten möchten. Gerippte Innenfläche für eine definierte Aufnahme Der Schellenkörper besitzt eine gerippte Innenfläche. Diese Struktur unterstützt die formschlüssige beziehungsweise reibschlüssige Positionierung des aufgenommenen Bauteils innerhalb der Schelle. Damit eignet sich die Ausführung insbesondere für industrielle Anwendungen, bei denen Sensoren oder andere Komponenten kompakt und definiert an Maschinenrahmen, Förderanlagen, Prüfständen oder Automatisierungseinrichtungen befestigt werden sollen. Polypropylen-Schellenkörper der Standard-Baureihe Der Schellenkörper besteht aus Polypropylen (PP) und gehört zur STAUFF Standard-Baureihe. Die Baugröße 5 ermöglicht die Integration in entsprechende STAUFF Befestigungssysteme und bietet eine standardisierte Grundlage für industrielle Montageaufgaben. Die PP-Ausführung eignet sich für zahlreiche Anwendungen im Maschinen-, Geräte- und Anlagenbau, bei denen eine kompakte Halterung technischer Komponenten benötigt wird. Verfügbare Abmessungen und STAUFF Artikelbezeichnungen 30 x 30 mm – 530-30-PP-VK – Baugröße 5 40 x 36 mm – 540-36-PP-VK – Baugröße 5 40 x 40 mm – 540-40-PP-VK – Baugröße 5 Vor der Auswahl sollte die tatsächliche Außenabmessung des zu befestigenden Sensors oder Bauteils geprüft und mit der passenden Ausführung der Vierkant-Schelle abgeglichen werden. Technische Daten der STAUFF Vierkant-Schelle Hersteller: STAUFF Baureihe: Standard-Baureihe Baugröße: 5 Ausführung: Vierkant-Schellenkörper Normsystem: DIN 3015 Material Schellenkörper: Polypropylen (PP) Innenfläche: gerippt Verfügbare Abmessungen: 30 x 30 mm, 40 x 36 mm, 40 x 40 mm Artikelvarianten: 530-30-PP-VK, 540-36-PP-VK, 540-40-PP-VK Typische Anwendung: Befestigung quadratischer und rechteckiger Sensoren oder technischer Bauteile Für Automatisierungs-, Sensor- und Fördertechnik Die STAUFF Vierkant-Schelle eignet sich insbesondere für industrielle Anwendungen, bei denen quadratische oder rechteckige Komponenten sicher positioniert werden sollen. Typische Einsatzbereiche sind beispielsweise: Sensoren und Näherungsschalter Automatisierungsanlagen Produktions- und Fertigungstechnik Förder- und Handhabungstechnik Maschinen- und Sondermaschinenbau Robotik und automatisierte Fertigungszellen Prüf- und Messtechnik Geräte- und Apparatebau Nachrüstung bestehender Maschinen und Anlagen industrielle Wartung und Instandhaltung Praktisch für Neubau und Nachrüstung von Maschinen Neben der Verwendung bei neuen Maschinen- und Anlagenkonstruktionen eignet sich die Vierkant-Schelle auch zur Nachrüstung bestehender Systeme. Zusätzliche Sensoren oder technische Komponenten können damit in vorhandene Konstruktionen integriert werden, sofern Abmessung und Befestigungssystem zueinander passen. Dies ist beispielsweise bei Erweiterungen von Automatisierungsanlagen, dem Einbau zusätzlicher Näherungsschalter oder bei Anpassungen innerhalb von Produktions- und Förderanlagen von Vorteil. STAUFF Schellen für unterschiedliche Befestigungsaufgaben Weitere Ausführungen der STAUFF Schellen Standard-Baureihe für unterschiedliche Leitungs- und Befestigungsaufgaben finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über die verfügbaren STAUFF Hydraulikschellen sowie verschiedene Baugrößen und Ausführungen finden Sie in unserer entsprechenden Produktkategorie. Weitere Lösungen zur Befestigung von Rohren, Leitungen und technischen Komponenten finden Sie außerdem in der Kategorie Rohrbefestigung. Hinweis: Vor der Montage müssen die Abmessungen und die konstruktive Eignung der Schelle für das jeweilige Bauteil geprüft werden. Bei Anwendungen mit besonderen mechanischen, thermischen oder sicherheitstechnischen Anforderungen sind die Vorgaben des Herstellers sowie die Anforderungen der jeweiligen Maschine oder Anlage zu berücksichtigen.

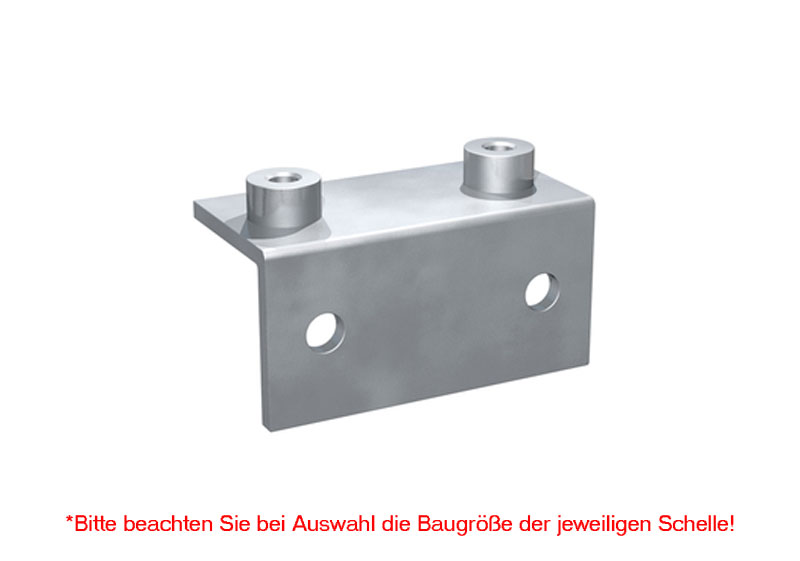

STAUFF Winkel-Schweißplatte WSP für Standard-Baureihe – WSP 1a - für Baugröße 1a / W1 (Stahl blank)
- Baureihe: Standard-Baureihe
STAUFF Schweißplatte STAUFF Schweißplatte im 90 Grad Winkel. Die abgewinkelte Schweißplatte ist für Stauff-Schellen der Standard-Baureihe nach DIN 3015. Das Material kann zwischen verzinkten Stahl und Edelstahl gewählt werden.
STAUFF Befestigungsadapter CRA für Standard-Baureihe – W3 (verzinkt)
- Baureihe: Standard-Baureihe
- Material: Edelstahl V4A, galvanisch verzinkt (zn)
STAUFF Befestigungsadapter CRA – für Standard-Baureihe und verschiedene C-Schienentypen Der STAUFF Befestigungsadapter CRA ist die ideale Lösung zur Montage von Rohrschellen der Standard-Baureihe auf unterschiedlichen C-Schienentypen. Er sorgt für eine stabile, vibrationsarme und flexible Befestigung und ist somit unverzichtbar für eine sichere Installation von Rohrleitungssystemen. Die Adapter sind in den Materialien Edelstahl V4A und galvanisch verzinkter Stahl erhältlich und bieten damit höchste Beständigkeit gegen Korrosion, Feuchtigkeit und mechanische Belastungen – ideal für Anwendungen in Industrie, Hydraulik und Anlagenbau. Produktmerkmale: Passend für verschiedene C-Schienentypen Materialwahl: Edelstahl V4A oder galvanisch verzinkter Stahl Hohe Korrosions- und Witterungsbeständigkeit Vibrationssichere Befestigung von Rohrschellen Einfache Montage – ideal für flexible Installationen Langlebig und wartungsfrei Vorteile: Universell einsetzbar für alle STAUFF Standard-Rohrschellen Robuste Konstruktion für den industriellen Dauereinsatz Schnelle Installation ohne Sonderwerkzeuge Hohe Stabilität und Belastbarkeit Geeignet für Innen- und Außenbereiche Der STAUFF Befestigungsadapter CRA wird im Maschinen- und Anlagenbau, in der Hydraulik, der Prozesstechnik sowie im Fahrzeug- und Rohrleitungsbau eingesetzt und ermöglicht dort eine stabile, korrosionsbeständige und flexible Montage von Rohrschellen auf verschiedenen C-Schienenprofilen.
STAUFF Tragschienenmutter SM-1-8/1D M für Standard-Baureihe – SM 1-8/1D M W3 (Stahl verzinkt)
- Baureihe: Standard-Baureihe
- Material: galvanisch verzinkt (zn)
STAUFF Tragschienenmutter STAUFF Tragschienenmutter für alle Baugrößen der Standard-Baureihe und der Baugröße 1D der Doppel-Baureihe nach DIN 3015. Das Material der STAUFF Tragschienenmutter ist zwischen verzinkten Stahl und Edelstahl (V2A/ V4A) wählbar.
STAUFF Sicherungsplatte SI 6,4 DIN 93 für Standard-Baureihe
- Baureihe: Standard-Baureihe
- Material: galvanisch verzinkt (zn)
STAUFF Sicherungsplatte nach DIN 3015 Sicherungsplatte SI für alle Baugrößen der Standard-Baureihe nach DIN 3015. Das Material der Sicherungsplatte ist galvanisch verzinkter Stahl.
- STAUFF Standard-Baureihe & DIN 3015-1
- 6–102 mm & STAUFF-Baugrößen
- Gerippt oder glatt?
- PP, PA oder Aluminium?
- Wie ist eine STAUFF Schelle aufgebaut?
- Montage mit Schweißplatte
- Montage auf Tragschiene
- Mehrlagige Aufbaumontage
- Deckplatten, Schrauben & Zubehör
- Standard, Schwere oder Doppel-Baureihe?
- Häufige Fragen
STAUFF Standard-Baureihe entsprechend DIN 3015-1
Die STAUFF Standard-Baureihe entspricht der DIN 3015-1 für Schellen in Blockform. Die Bauform wird branchenübergreifend zur Befestigung von Rohren, Schläuchen, Kabeln und vergleichbaren starren oder flexiblen Bauteilen eingesetzt.
Typische Einsatzbereiche sind beispielsweise:
- Hydraulikanlagen
- Maschinen- und Anlagenbau
- Rohrleitungsbau
- Land- und Baumaschinen
- Fahrzeug- und Nutzfahrzeugtechnik
- Produktionsanlagen
- Geräte- und Sondermaschinenbau
- Kabel- und Leitungsführung
Die Standard-Baureihe ist dabei für typische industrielle Befestigungsaufgaben mit Leitungsaußendurchmessern bis 102 mm ausgelegt.
STAUFF Schellen von 6 bis 102 mm
Die STAUFF Standard-Baureihe umfasst neun Baugrößen und deckt innerhalb des Herstellerprogramms gängige metrische und zöllige Außendurchmesser von 6 bis 102 mm beziehungsweise ungefähr 1/4" bis 4" ab.
Im Schellen-Shop finden Sie unter anderem die Baugrößen:
- Baugröße 1
- Baugröße 1A
- Baugröße 2
- Baugröße 3
- Baugröße 4
- Baugröße 5
- Baugröße 6
- Baugröße 7
- Baugröße 8
Die Baugröße wird nicht frei gewählt, sondern ergibt sich aus Rohrdurchmesser, Schellenkörper und STAUFF-Systemabmessung.
Wichtig: Für die Auswahl ist der tatsächliche Außendurchmesser des Rohres, Schlauches oder Kabels entscheidend. DN- oder Zollangaben eines Rohrsystems entsprechen nicht automatisch dem realen Außendurchmesser.
Gerippte oder glatte Innenfläche?
Die Innenfläche des Schellenkörpers sollte zur Art des befestigten Bauteils passen.
Gerippte Innenfläche
STAUFF Schellenkörper mit gerippter Innenfläche besitzen eine definierte Vorspannung und werden bevorzugt zur sicheren Fixierung von Rohren eingesetzt.
Die gerippte Bauform eignet sich insbesondere, wenn die Leitung innerhalb der Schelle möglichst fest positioniert werden soll.
Im Schellen-Shop finden Sie gerippte Ausführungen beispielsweise aus:
- Polypropylen (PP)
- Polyamid (PA)
- Aluminium (AL)
Glatte Innenfläche
Die glatte H-Ausführung besitzt keine entsprechende Vorspannung und eignet sich insbesondere zur schonenderen Befestigung von Schläuchen und Kabeln.
Im aktuellen Sortiment finden Sie beispielsweise PPH- beziehungsweise PAH-Ausführungen mit glatter Innenfläche.
Die Auswahl sollte dennoch immer anhand der konkreten Leitung, des Außendurchmessers und der vorgesehenen Funktion erfolgen.
STAUFF Schellen aus PP, PA oder Aluminium
Die Schellenkörper der Standard-Baureihe sind in verschiedenen Werkstoffen erhältlich. Welcher Werkstoff geeignet ist, hängt unter anderem von Temperatur, Umgebung, mechanischer Beanspruchung und chemischen Einflüssen ab.
Polypropylen (PP)
Polypropylen gehört zu den klassischen Werkstoffen der STAUFF Standard-Baureihe. PP-Schellenkörper sind leicht und werden für zahlreiche allgemeine industrielle Rohr- und Leitungsbefestigungen eingesetzt.
Polyamid (PA)
Polyamid bietet andere mechanische und thermische Werkstoffeigenschaften als PP und ist ebenfalls in gerippter sowie glatter Ausführung erhältlich.
Aluminium (AL)
Aluminium-Schellenkörper bieten eine metallische Alternative zu Kunststoff und sind im Schellen-Shop für zahlreiche Rohrdurchmesser erhältlich.
Das aktuelle Aluminium-Sortiment der Standard-Baureihe umfasst abhängig von der Produktausführung beispielsweise Durchmesser von etwa 4 bis 76,1 mm.
STAUFF bietet innerhalb des gesamten Standard-Baureihen-Programms zusätzlich spezielle Elastomer-Ausführungen. Die konkrete Verfügbarkeit im Schellen-Shop sollte jedoch an der jeweiligen Artikelvariante geprüft werden.
Wie ist eine STAUFF Rohrschelle aufgebaut?
Eine typische STAUFF-Befestigung besteht aus mehreren Komponenten, die passend zur Baugröße kombiniert werden.
Je nach Montageart werden beispielsweise benötigt:
- zwei Schellenhälften
- Deckplatte
- Befestigungsschrauben
- Schweißplatte oder Tragschiene
- gegebenenfalls Schienenmutter
- bei Aufbaumontage Aufbauschraube und Sicherungsplatte
Nicht jede Produktposition enthält automatisch sämtliche Befestigungskomponenten. Prüfen Sie deshalb den Lieferumfang des jeweiligen Schellenkörpers beziehungsweise Montagesatzes.
STAUFF Standard-Baureihe mit Schweißplatte montieren
Für die direkte Befestigung an einer geeigneten Stahlkonstruktion stehen unterschiedliche Schweißplatten zur Verfügung.
SP – Standard-Schweißplatte
Die klassische STAUFF Schweißplatte SP wird passend zur jeweiligen Baugröße ausgewählt und an einer geeigneten Unterkonstruktion angeschweißt. Anschließend werden Schellenkörper und Deckplatte darauf verschraubt.
SPV – verlängerte Schweißplatte
Die verlängerte Schweißplatte SPV bietet eine abweichende Grundplattengeometrie für Anwendungen, bei denen zusätzliche Montagefläche benötigt wird.
WSP – Winkel-Schweißplatte
WSP-Ausführungen besitzen eine abgewinkelte 90°-Geometrie und ermöglichen damit alternative Einbaulagen.
BSP – Brücken-Schweißplatte
Brücken-Schweißplatten stehen für ausgewählte Baugrößen zur Verfügung und erweitern die Befestigungsmöglichkeiten innerhalb des modularen STAUFF-Systems.
STAUFF Schellen auf Tragschienen montieren
Eine besonders flexible Alternative zur einzelnen Schweißplatte ist die Montage auf einer STAUFF Tragschiene TS.
Die Schiene ermöglicht es, mehrere Schellenpositionen entlang einer gemeinsamen Montageschiene anzuordnen.
Im Schellen-Shop finden Sie beispielsweise:
- TS 28 × 11
- TS 28 × 14
- TS 28 × 30
Die passende Tragschiene richtet sich nach der jeweiligen Schellen-Baugröße. Beispielsweise werden kleinere Standard-Baugrößen auf flacheren Schienen eingesetzt, während größere Baugrößen entsprechend größere Schienen benötigen.
Passende Schienenmuttern beziehungsweise Befestigungselemente müssen zur verwendeten Schiene und Baugröße passen.
Mehrere Leitungen übereinander befestigen
Die STAUFF Standard-Baureihe ermöglicht auch eine mehrlagige Aufbaumontage. Dadurch können mehrere Rohr- oder Leitungspositionen platzsparend übereinander angeordnet werden.
Für solche Aufbauten stehen unter anderem zur Verfügung:
- Aufbau- beziehungsweise Distanzschrauben AF
- Sicherungsplatten SIG
- weitere baugrößenabhängige Befestigungselemente
Die Sicherungsplatte SIG verhindert innerhalb des vorgesehenen Systems unter anderem das selbstständige Lösen der Aufbauschrauben und ein Verdrehen des oberen Schellenkörpers.
Deckplatten, Schrauben & Zubehör für die Standard-Baureihe
Für die STAUFF Standard-Baureihe steht ein umfangreiches Baukastensystem zur Verfügung.
Im Schellen-Shop finden Sie unter anderem:
- Deckplatten DP
- Schweißplatten SP
- verlängerte Schweißplatten SPV
- Winkel-Schweißplatten WSP
- Brücken-Schweißplatten BSP
- Tragschienen TS
- Schienenmuttern
- Aufbauschrauben AF
- Sicherungsplatten SIG
- Befestigungsadapter CRA
- passende Schrauben
Welche Schraube passt zu welcher Baugröße?
Bei den im Schellen-Shop angebotenen Standard-Schellenkörpern werden abhängig von der Baugröße M6-Schrauben in unterschiedlichen Längen verwendet.
| Baugröße | Sechskantschraube mit Deckplatte | Innensechskantschraube ohne Deckplatte |
|---|---|---|
| 1 / 1A | M6 × 30 | M6 × 20 |
| 2 | M6 × 35 | M6 × 25 |
| 3 | M6 × 40 | M6 × 30 |
| 4 | M6 × 45 | M6 × 35 |
| 5 | M6 × 60 | M6 × 50 |
| 6 | M6 × 70 | M6 × 60 |
| 7 | M6 × 100 | M6 × 90 |
| 8 | M6 × 125 | M6 × 110 |
Die konkrete Schraube muss dennoch zum tatsächlich verwendeten Schellenkörper und Montageaufbau passen.
STAUFF Vierkant-Schellen innerhalb der Standard-Baureihe
Neben klassischen Schellenkörpern für runde Leitungen bietet das Sortiment auch STAUFF Vierkant-Schellen für quadratische beziehungsweise rechteckige Komponenten.
Diese Spezialausführungen können beispielsweise zur Befestigung von Sensoren, Näherungsschaltern oder vergleichbaren technischen Bauteilen an Maschinen und Anlagen eingesetzt werden.
Sie gehören systemseitig zur Standard-Baureihe, sollten bei der Auswahl jedoch klar von klassischen Rohrschellen unterschieden werden.
Standard-, Schwere oder Doppel-Baureihe?
STAUFF bietet mehrere Baureihen nach DIN 3015 für unterschiedliche Anforderungen.
| Baureihe | DIN | Typische Auswahl |
|---|---|---|
| Standard-Baureihe | DIN 3015-1 | allgemeine Rohr-, Schlauch- und Leitungsbefestigung bis 102 mm |
| Schwere Baureihe | DIN 3015-2 | größere Rohrdurchmesser und höhere mechanische Anforderungen |
| Doppel-Baureihe | DIN 3015-3 | zwei parallel geführte Rohr- oder Leitungspositionen |
Wenn eine klassische Einzelbefestigung für Rohre, Schläuche oder Kabel bis 102 mm benötigt wird, ist die Standard-Baureihe häufig der geeignete Ausgangspunkt. Für größere beziehungsweise stärker beanspruchte Leitungen sollte die Schwere Baureihe geprüft werden. Zwei parallel verlaufende Leitungen können mit der Doppel-Baureihe befestigt werden.
Weitere STAUFF Baureihen & Zubehör
- STAUFF Hydraulikschellen im Überblick
- STAUFF Schwere Baureihe
- STAUFF Doppel-Baureihe
- STAUFF Leichte Baureihe
- STAUFF Herstellerseite
STAUFF Schellenkörper und Befestigungszubehör erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Rohrdurchmesser, Baugröße, Material, Innenfläche oder Montageart unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur STAUFF Standard-Baureihe
Was ist die STAUFF Standard-Baureihe?
Die STAUFF Standard-Baureihe ist ein modulares Schellensystem entsprechend DIN 3015-1 zur Befestigung von Rohren, Schläuchen, Kabeln und weiteren technischen Bauteilen.
Welche Durchmesser deckt die Standard-Baureihe ab?
STAUFF nennt für die Standard-Baureihe gängige Außendurchmesser von 6 bis 102 mm beziehungsweise ungefähr 1/4" bis 4". Die tatsächlich verfügbare Größe hängt vom Schellenkörper und Werkstoff ab.
Welche Baugrößen gibt es?
Die STAUFF Standard-Baureihe umfasst neun Baugrößen. Im Schellen-Shop werden diese als Baugröße 1, 1A sowie 2 bis 8 geführt.
Was ist der Unterschied zwischen gerippter und glatter Innenfläche?
Gerippte Schellenkörper besitzen eine Vorspannung und werden insbesondere zur Fixierung von Rohren eingesetzt. Glatte H-Ausführungen besitzen keine entsprechende Vorspannung und eignen sich insbesondere zur schonenderen Befestigung von Schläuchen und Kabeln.
Welche Materialien gibt es?
Im Schellen-Shop finden Sie Schellenkörper der Standard-Baureihe insbesondere aus Polypropylen, Polyamid und Aluminium. STAUFF bietet im Gesamtprogramm außerdem spezielle Elastomerausführungen.
Ist die Standard-Baureihe eine Hydraulikschelle?
Ja, die Standard-Baureihe wird häufig in Hydraulikanlagen zur Befestigung von Rohr- und Schlauchleitungen eingesetzt. Sie ist jedoch nicht ausschließlich auf Hydraulik beschränkt und kann auch für Kabel und andere technische Bauteile verwendet werden.
Wie wird eine STAUFF Schelle befestigt?
Je nach Anwendung kann die Standard-Baureihe beispielsweise mit Schweißplatten, Tragschienen oder mehrlagig über Aufbauschrauben montiert werden.
Welche Schweißplatten gibt es?
Zum Sortiment gehören unter anderem Standard-Schweißplatten SP, verlängerte Schweißplatten SPV, Winkel-Schweißplatten WSP und Brücken-Schweißplatten BSP.
Kann ich mehrere STAUFF Schellen übereinander montieren?
Ja. Für eine mehrlagige Aufbaumontage stehen passende Aufbauschrauben und Sicherungsplatten zur Verfügung. Die Komponenten müssen zur jeweiligen Baugröße passen.
Was ist der Unterschied zwischen Standard- und Schwerer Baureihe?
Die Standard-Baureihe nach DIN 3015-1 deckt Leitungsdurchmesser bis 102 mm ab und ist für allgemeine industrielle Befestigungsaufgaben vorgesehen. Die Schwere Baureihe nach DIN 3015-2 deckt größere Rohrdurchmesser und anspruchsvollere mechanische Anwendungen ab.
Was ist der Unterschied zwischen Standard- und Doppel-Baureihe?
Die Standard-Baureihe befestigt eine Rohr- beziehungsweise Leitungsposition. Die Doppel-Baureihe nach DIN 3015-3 ist für zwei parallel verlaufende Leitungen vorgesehen.
Sind Schrauben und Deckplatten beim Schellenkörper enthalten?
Nicht zwangsläufig. Schellenkörper, Deckplatten, Schrauben, Schweißplatten und weiteres Befestigungszubehör sind je nach Artikel separat beziehungsweise als entsprechende Montagesätze erhältlich. Prüfen Sie deshalb den Lieferumfang der konkreten Variante.
