Rohrschellen aus Aluminium
Rohrschellen aus Aluminium verbinden ein geringes Eigengewicht mit einer guten Festigkeit und Korrosionsbeständigkeit. Sie eignen sich für die sichere Befestigung von Rohren und Leitungen in zahlreichen industriellen, handwerklichen und technischen Anwendungen. Je nach Bauform sind Aluminium-Rohrschellen einlaschig, zweilaschig oder als spezielle Rohrhalterung für Hydraulikleitungen erhältlich.
Im Schellen-Shop finden Sie Aluminium Rohrschellen in verschiedenen Größen und Ausführungen – darunter Rohrschellen nach DIN sowie Aluminium-Schellen für industrielle Rohr- und Hydraulikbefestigungen.

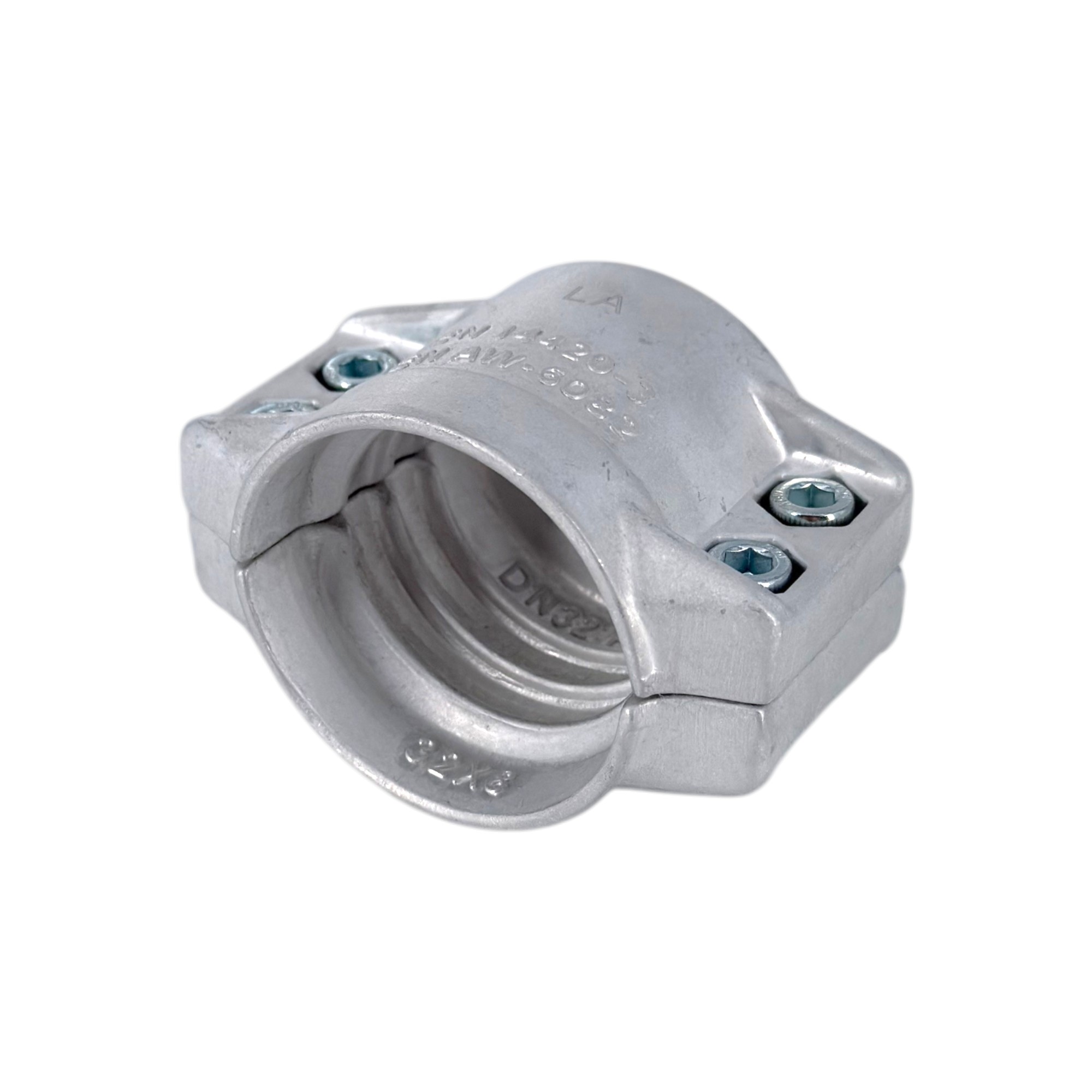

Klemmschalen 2-teilig, EN14420-3 (DIN2817)
Klemmschalen 2-teilig nach EN 14420-3 (DIN 2817) aus Aluminium oder V4A Die zweiteiligen Klemmschalen nach EN 14420-3 (DIN 2817) dienen zur Schlaucheinbindung von Klemmschalenarmaturen mit Schlauchstutzen und Sicherungsbund. Sie sind wahlweise aus Aluminium oder V4A Edelstahl 1.4401 erhältlich und stehen in zahlreichen Spannbereichen zur Verfügung. Die Klemmschalen werden als kompletter Satz geliefert. Ein Satz besteht aus zwei Halbschalen inklusive der benötigten Schrauben und Muttern. Für die Montage einer Armatur wird jeweils ein Satz Klemmschalen benötigt. Klemmschalen für Schlauchstutzen nach EN 14420 Die Klemmschalen eignen sich für glatte Schlauchstutzen sowie für Schlauchstutzen mit Sicherheitskragen nach EN 14420. Durch die zweiteilige Konstruktion werden die beiden Halbschalen um den Schlauch gelegt und miteinander verschraubt. Die eingesetzten Innensechskantschrauben ermöglichen eine hohe Spannkraft und sorgen für die kraftvolle Einbindung der Schlaucharmatur. Damit sind die Klemmschalen speziell für die Montage entsprechender Klemmschalenarmaturen ausgelegt. Betriebsdruck der Klemmschalen bis NW 125: maximal PN 25 über NW 125: maximal PN 16 Bei der Auswahl der Klemmschale sind neben dem passenden Spannbereich auch die Anforderungen der eingesetzten Armatur und des jeweiligen Schlauchsystems zu berücksichtigen. Verfügbare Spannbereiche Spannbereich Spannbereich Spannbereich 22–24 mm 30–33 mm 36–39 mm 41–43 mm 43–46 mm 47–50 mm 50–52 mm 53–56 mm 57–60 mm 63–67 mm 69–71 mm 74–76 mm 78–82 mm 84–87 mm 89–93 mm 94–97 mm 98–101 mm 114–119 mm 118–122 mm 143–148 mm 168–174 mm 174–180 mm 222–229 mm Aluminium oder V4A Edelstahl 1.4401 Je nach Anforderung sind die Klemmschalen in Aluminium oder V4A Edelstahl (1.4401) erhältlich. Dadurch kann die Ausführung passend zur jeweiligen Anwendung und den Anforderungen an den Werkstoff ausgewählt werden. Technische Eigenschaften der Klemmschalen Ausführung: zweiteilige Klemmschale Norm: EN 14420-3 (DIN 2817) Werkstoffe: Aluminium oder V4A Edelstahl 1.4401 Geeignet für: glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420 Verschraubung: Innensechskantschrauben Betriebsdruck: max. PN 25 bis NW 125, darüber max. PN 16 Lieferumfang: 1 Satz = 2 Halbschalen inklusive Schrauben und Muttern Bedarf: 1 Satz Klemmschalen je Armatur Lieferumfang: Ein Satz besteht aus zwei Klemmschalen-Halbschalen inklusive Schrauben und Muttern. Pro Armatur wird ein Satz benötigt. Weitere Klemmschalen und Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Klemmschalen. Weitere Produkte zur sicheren Befestigung von Schläuchen finden Sie außerdem im Bereich Schlauchbefestigung.
STAUFF Rohrschelle Aluminium Standard Baureihe - AL - gerippte Innenfläche
STAUFF Rohrschelle Aluminium Die STAUFF Rohrschelle Aluminium der Standard-Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Rohrschelle Aluminium ist von 4 mm bis 76,1 mm wählbar. Passende Schrauben der Rohrschelle Aluminium: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
Rohrschelle nach DIN 5532 aus Aluminium, einlaschig
Rohrschelle aus Aluminium nach DIN 5532 Die Rohrschelle aus Aluminium nach DIN 5532 für eine Leitung zur Zugentlastung. Die Schelle wurde mit einem Klemmspalt konzipiert, für eine gute Anzugsmöglichkeit. Die Rohrschelle aus Aluminium ist einlaschig und für Durchmesser von 7 mm bis zu 71 mm geeignet.
Aluminium-Schilderhalter für Flach-Verkehrszeichen
Aluminium-Schilderhalter / Mastschelle für Flach-Verkehrszeichen Der Aluminium-Schilderhalter / Mastschelle ist die ideale Lösung zur sicheren Befestigung von Flach-Verkehrszeichen an Masten. Hergestellt aus hochwertigem Aluminium, bietet die Mastschelle Langlebigkeit und Stabilität für den professionellen Einsatz im Straßenverkehr. Der Lochabstand der Langlöcher beträgt 70mm. Im Lieferumfang enthalten: 2 Sechskantschrauben M8 x 25 (A2-70, ISO 4017)2 Sechskantmuttern M8 (A2-70, ISO 4032)2 Unterlegscheiben Form A für M8 (A2-70, ISO 7089) Wichtiger Hinweis: Das Befestigungsmaterial für das Schild selbst ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Der Aluminium-Schilderhalter überzeugt durch seine einfache Montage, zuverlässige Fixierung und hohe Wetterbeständigkeit – ideal für den langfristigen Einsatz zur Befestigung von Verkehrszeichen.
Rohrschelle nach DIN 5534 aus Aluminium mit Mittelbohrung
Rohrschelle nach DIN 5534 aus Aluminium – mit Mittelbohrung für M6 oder M8 Die Rohrschelle nach DIN 5534 aus Aluminium ist eine hochwertige Zugentlastungsschelle zur sicheren Befestigung von zwei Leitungen oder Rohren. Durch die präzise Mittelbohrung für M6 (6,4 mm) oder M8 (8,4 mm) lässt sich die Schelle schnell und zuverlässig montieren. Die Schelle ist mit einem Klemmspalt konstruiert, der eine optimale Anzugsmöglichkeit bietet – so können Leitungen fest, aber spannungsarm fixiert werden. Das robuste Aluminium sorgt für hohe Stabilität, Korrosionsbeständigkeit und Langlebigkeit, selbst unter anspruchsvollen Einsatzbedingungen. Produktmerkmale: Norm: DIN 5534 Material: Aluminium – leicht, stabil, korrosionsbeständig Ausführung: Rohrschelle für 2 Leitungen mit Zugentlastung Mittelbohrung: wahlweise M6 (6,4 mm) oder M8 (8,4 mm), je nach Schellengröße (Siehe Datenblatt) Mit Klemmspalt für sicheren, gleichmäßigen Anzug Einfache Montage – ideal für Rohr-, Leitungs- und Kabelbefestigungen Vibrationsfest & langlebig Vorteile: Stabile Doppelschelle zur parallelen Leitungsführung Leichte Konstruktion durch Aluminium Dauerhaft fester Halt bei geringem Gewicht Hohe Korrosions- und Witterungsbeständigkeit Normgerechte Fertigung (DIN 5534) Die Rohrschelle nach DIN 5534 aus Aluminium mit Mittelbohrung wird vor allem im Maschinen- und Anlagenbau, in der Elektrotechnik, der Mess- und Regeltechnik sowie im Fahrzeug- und Apparatebau eingesetzt und dient zur sicheren, vibrationsfesten Befestigung von Leitungen, Rohren und Kabeln mit gleichzeitiger Zugentlastung und präziser Ausrichtung. Diese Rohrschelle nach DIN 5534 bietet eine zuverlässige Befestigungslösung für zwei parallel verlaufende Leitungen – präzise gefertigt, montagefreundlich und langlebig.
Kabel- und Rohr- Abstandsschelle OBO Typ ASL 733
Abstandsschelle Die Kabelschelle oder auch Rohr- Abstandschelle Typ ASL 733 von OBO Bettermann ermöglicht eine sichere Befestigung von Leitungen, Kabel oder Rohren an Wänden, Böden und Decken. Zur Befestigung werden Schraubanker, Anglerdübel oder Sprintschrauben der Größen M6 benötigt. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12.
STAUFF Schelle Schwere Baureihe - AL - gerippte Innenfläche, Aluminium
STAUFF Rohrschelle aus Aluminium Die STAUFF Rohrschelle aus Aluminium besteht aus zwei Klemmhälftenpaaren der schweren Baureihe. Diese Rohschelle aus Aluminium erfüllt die DIN 3015 und ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der STAUFF Rohrschelle aus Aluminium kann zwischen 6 mm und 324 mm gewählt werden. Passende Schrauben für die Rohrschelle aus Aluminium: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 3S M10 x 45 M10 x 30 4S M10 x 60 M10 x 40 5S M10 x 70 M10 x 50 6S M12 x 100 M12 x 80 7S M16 x 130 - 8S M20 x 190 - 9S M24 x 220 - 10S M30 x 300 - 11S M30 x 450 - 12S M30 x 560 -
Rohrkupplung Typ DVK 6, Aluminium
Pneumatische Rohrkupplung aus Aluminium Die pneumatische Rohrkupplung aus Aluminium vom Typ DVK-6 sind für den schnellen und sicheren Einsatz im Bereich der Saugförderung konzipiert. Dort überzeugen sie neben ihrer preisgünstigen und schnelleren Montierbarkeit insbesondere mit folgenden Eigenschaften. Der Durchmesser der pneumatische Rohrkupplung aus Aluminium kann zwischen 38 mm und 110 mm gewählt werden. für Rohraußendurchmesser von 33,7 bis 110,0 mm geeignet Baulänge von 100, 150 mm (oder länger) möglich vakuumfest (bis max. 0,8 bar) druckstoßfest (bis max. 6 bar) Metallmantel aus Aluminium (AlMgSi 0,5 F22) massive Alu-Spannbacken (doppelt arretiert) Schrauben M 8 mit massiver Gewindeschiene durch kreisrunde Ausführung überaus montagefreundlich schwarze Naturgummidichtung (temperaturbeständig von – 20°C bis + 60°C) weiße lebensmittelunbedenkliche und temperaturbeständige EPDM-Dichtung (von – 30°C bis + 120°C) optional auch mit Silikondichtung erhältlich (- 60°C bis + 200°C)
Nasenschelle Ø 60 und 76 mm aus Aluminium, für Flachschilder (seitliche Befestigung)
Nasenschelle Ø 60 und 76 mm aus Aluminium | seitliche Befestigung von Flachschildern Die Nasenschelle aus Aluminium ist die perfekte Lösung, um flache Verkehrszeichen sicher und einfach an Pfosten mit einem Durchmesser von 60 oder 76 mm zu montieren. Mit ihrer Höhe von 30 mm ist sie speziell für doppelseitig bedruckte Flachschilder konzipiert und überzeugt durch ihre kompakte und effiziente Bauform. Vorteile und Eigenschaften: Einfache Montage dank der minimalen Bauweise: Es wird nur eine Schraube pro Schelle benötigt.Inklusive passendem Schellenschraubenset.Hergestellt aus hochwertigem Aluminium, das für Langlebigkeit und Wetterbeständigkeit sorgt.Geeignet für flache Schilder mit einer Stärke von 2 mm und einer maximalen Länge von 550 mm. Hinweis: Diese Nasenschelle ist speziell für seitlich befestigte Flachschilder ausgelegt und bietet eine zuverlässige Lösung für den professionellen Einsatz. Die Nasenschelle kombiniert Funktionalität mit einer einfachen Handhabung und ist damit ideal für die Montage von Verkehrszeichen in vielfältigen Einsatzbereichen.
Rohrschelle nach DIN 5533 aus Aluminium, zweilaschig
Aluminium Rohrschelle nach DIN 5533 Die zweilaschige Auflage Rohrschelle nach DIN 5533 aus Aluminium für eine feste Montage, mit Klemmspalt konzipiert. Der Durchmesser der Aluminium Rohrschelle nach DIN 5533 ist in 4 verschiedenen Stufen auswählbar.
Welche Rohrschellen aus Aluminium gibt es?
Aluminium lässt sich für unterschiedliche Bauformen von Rohrschellen einsetzen. Entscheidend für die Auswahl sind unter anderem der Rohrdurchmesser, die gewünschte Befestigungsart und die mechanischen Anforderungen der jeweiligen Anwendung.
Einlaschige Aluminium-Rohrschellen
Einlaschige Rohrschellen besitzen einen einzelnen Befestigungspunkt und ermöglichen eine kompakte Montage von Rohren und Leitungen. In unserem Sortiment finden Sie unter anderem Rohrschellen nach DIN 5532 aus Aluminium.
Diese Bauform eignet sich insbesondere für Anwendungen, bei denen wenig Bauraum zur Verfügung steht und eine einfache Befestigung ausreichend ist.
Zweilaschige Rohrschellen aus Aluminium
Zweilaschige Aluminium Rohrschellen verfügen über zwei Befestigungspunkte. Dadurch lässt sich das Rohr beidseitig an einer Montagefläche befestigen. Zu dieser Bauform gehören beispielsweise Rohrschellen nach DIN 5533.
Die zwei Befestigungslaschen sorgen für eine gleichmäßige Fixierung und ermöglichen eine stabile Rohrmontage.
STAUFF Rohrschellen aus Aluminium
Für anspruchsvolle Anwendungen in Maschinenbau, Anlagenbau und Hydraulik stehen außerdem STAUFF Rohrschellen mit Aluminium-Schellenkörper zur Verfügung.
Sie werden unter anderem zur Befestigung von Rohren und Leitungen in hydraulischen Systemen eingesetzt. Weitere Varianten finden Sie bei unseren STAUFF Hydraulikschellen.
Welche Vorteile bieten Aluminium Rohrschellen?
Aluminium ist ein vielseitiger Werkstoff für technische Befestigungslösungen. Gegenüber klassischen Rohrschellen aus Stahl ergeben sich je nach Anwendung verschiedene Vorteile:
- geringes Eigengewicht
- gute Korrosionsbeständigkeit
- hohe Stabilität bei vergleichsweise geringem Gewicht
- für zahlreiche technische und industrielle Anwendungen geeignet
- verschiedene Bauformen und Befestigungsarten erhältlich
- für unterschiedliche Rohrdurchmesser verfügbar
Wo werden Rohrschellen aus Aluminium eingesetzt?
Aluminium Rohrschellen können in zahlreichen Bereichen zur Befestigung von Rohren und Leitungen verwendet werden. Typische Anwendungen finden sich beispielsweise im:
- Maschinenbau
- Anlagenbau
- Hydraulikbereich
- Fahrzeugbau
- Apparatebau
- Rohrleitungsbau
- Industrie- und Anlagenmontage
Besonders dort, wo das Gewicht der Konstruktion reduziert werden soll oder ein korrosionsbeständiger Werkstoff benötigt wird, kann Aluminium eine interessante Alternative zu Stahl darstellen.
Aluminium, Edelstahl oder verzinkter Stahl?
Welcher Werkstoff für eine Rohrschelle geeignet ist, hängt von den jeweiligen Einsatzbedingungen ab.
Aluminium bietet ein besonders günstiges Verhältnis zwischen Gewicht und Stabilität und verfügt über eine natürliche Korrosionsbeständigkeit.
Verzinkter Stahl wird dagegen häufig für klassische Befestigungsaufgaben eingesetzt und bietet eine wirtschaftliche Kombination aus Festigkeit und Korrosionsschutz.
Edelstahl empfiehlt sich insbesondere bei hohen Anforderungen an Korrosionsbeständigkeit und Beständigkeit gegenüber Umwelteinflüssen. Passende Ausführungen finden Sie bei unseren Rohrschellen aus Edelstahl.
Die richtige Aluminium Rohrschelle auswählen
Bei der Auswahl einer Rohrschelle sollte zunächst der Außendurchmesser des zu befestigenden Rohres berücksichtigt werden. Die Schellengröße muss zur jeweiligen Rohrabmessung passen, damit das Rohr zuverlässig gehalten werden kann.
Darüber hinaus spielen folgende Faktoren eine Rolle:
- Rohrdurchmesser
- einlaschige oder zweilaschige Befestigung
- mechanische Belastung
- Montageposition
- Umgebungsbedingungen
- Einsatzbereich und benötigte Bauform
Weitere Bauformen und Werkstoffe finden Sie in unserer Auswahl an Rohrschellen und Rohrbefestigungen.
Rohrschellen aus Aluminium im Schellen-Shop kaufen
Im Schellen-Shop können Sie Rohrschellen aus Aluminium für unterschiedliche Rohrdurchmesser und Einsatzbereiche direkt online bestellen. Unser Sortiment umfasst unter anderem einlaschige und zweilaschige Aluminium-Rohrschellen sowie spezielle Ausführungen für industrielle Anwendungen.
Viele unserer Rohrschellen sind auch in kleinen Stückzahlen erhältlich. Damit können Unternehmen, Handwerksbetriebe, Konstrukteure und technisch versierte Privatkunden genau die benötigte Menge bestellen.
Sie sind sich nicht sicher, welche Aluminium Rohrschelle für Ihre Anwendung geeignet ist? Unser Team unterstützt Sie gerne bei der Auswahl der passenden Rohrbefestigung.
Häufige Fragen zu Rohrschellen aus Aluminium
Welche Vorteile haben Rohrschellen aus Aluminium?
Aluminium Rohrschellen besitzen ein geringes Eigengewicht, sind korrosionsbeständig und gleichzeitig stabil. Dadurch eignen sie sich für zahlreiche technische und industrielle Befestigungsaufgaben.
Gibt es Aluminium Rohrschellen nach DIN?
Ja. Im Schellen-Shop finden Sie unter anderem einlaschige Rohrschellen aus Aluminium nach DIN 5532 sowie zweilaschige Rohrschellen nach DIN 5533.
Was ist der Unterschied zwischen einlaschigen und zweilaschigen Rohrschellen?
Einlaschige Rohrschellen werden über einen Befestigungspunkt montiert. Zweilaschige Rohrschellen verfügen dagegen über zwei Befestigungslaschen und können dadurch beidseitig mit der Montagefläche verbunden werden.
Gibt es STAUFF Rohrschellen aus Aluminium?
Ja. Für industrielle und hydraulische Anwendungen sind STAUFF Rohrschellen mit Aluminium-Schellenkörper erhältlich. Sie dienen der sicheren Befestigung von Rohren und Leitungen in technischen Anlagen.
Welche Größe einer Aluminium Rohrschelle benötige ich?
Die benötigte Schellengröße richtet sich nach dem Außendurchmesser des zu befestigenden Rohres. Zusätzlich sollten Bauform, Befestigungsart, Belastung und Einsatzbedingungen berücksichtigt werden.
