Klemmschalen 2-teilig, EN14420-3 (DIN2817)
8,47 €
Lieferzeit: ca. 3 Werktage.

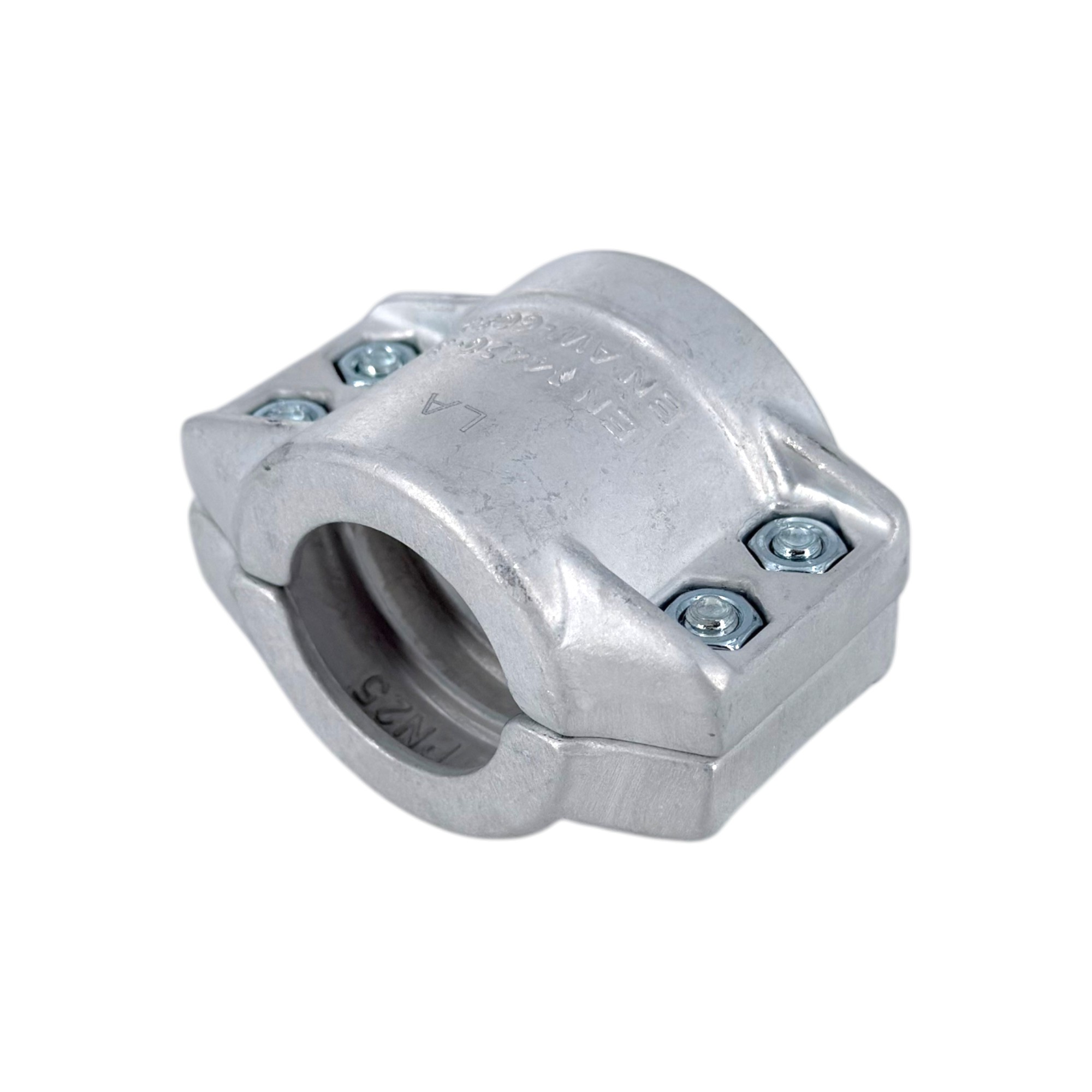

Klemmschalen 2-teilig nach EN 14420-3 (DIN 2817) aus Aluminium oder V4A
Die zweiteiligen Klemmschalen nach EN 14420-3 (DIN 2817) dienen zur Schlaucheinbindung von Klemmschalenarmaturen mit Schlauchstutzen und Sicherungsbund. Sie sind wahlweise aus Aluminium oder V4A Edelstahl 1.4401 erhältlich und stehen in zahlreichen Spannbereichen zur Verfügung.

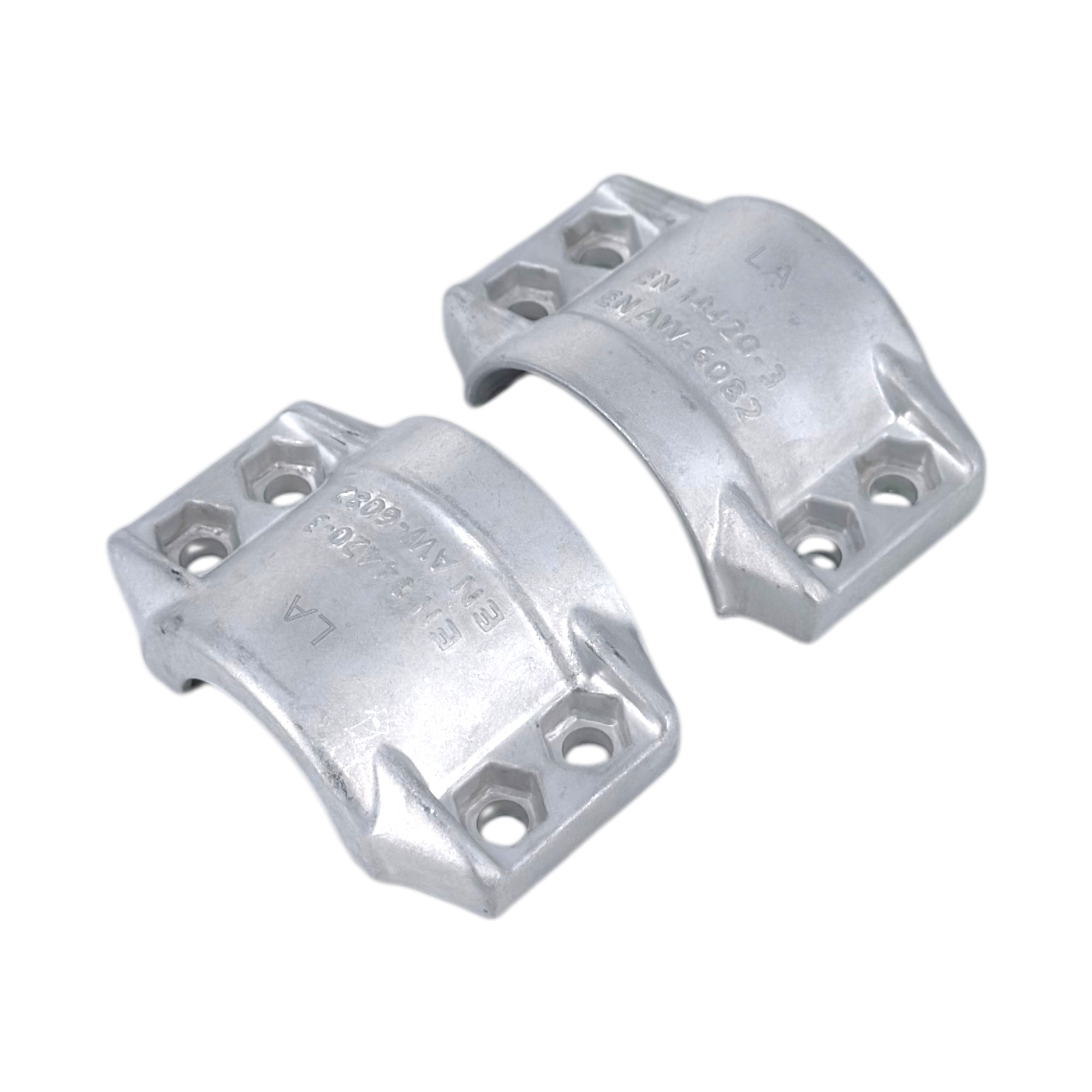

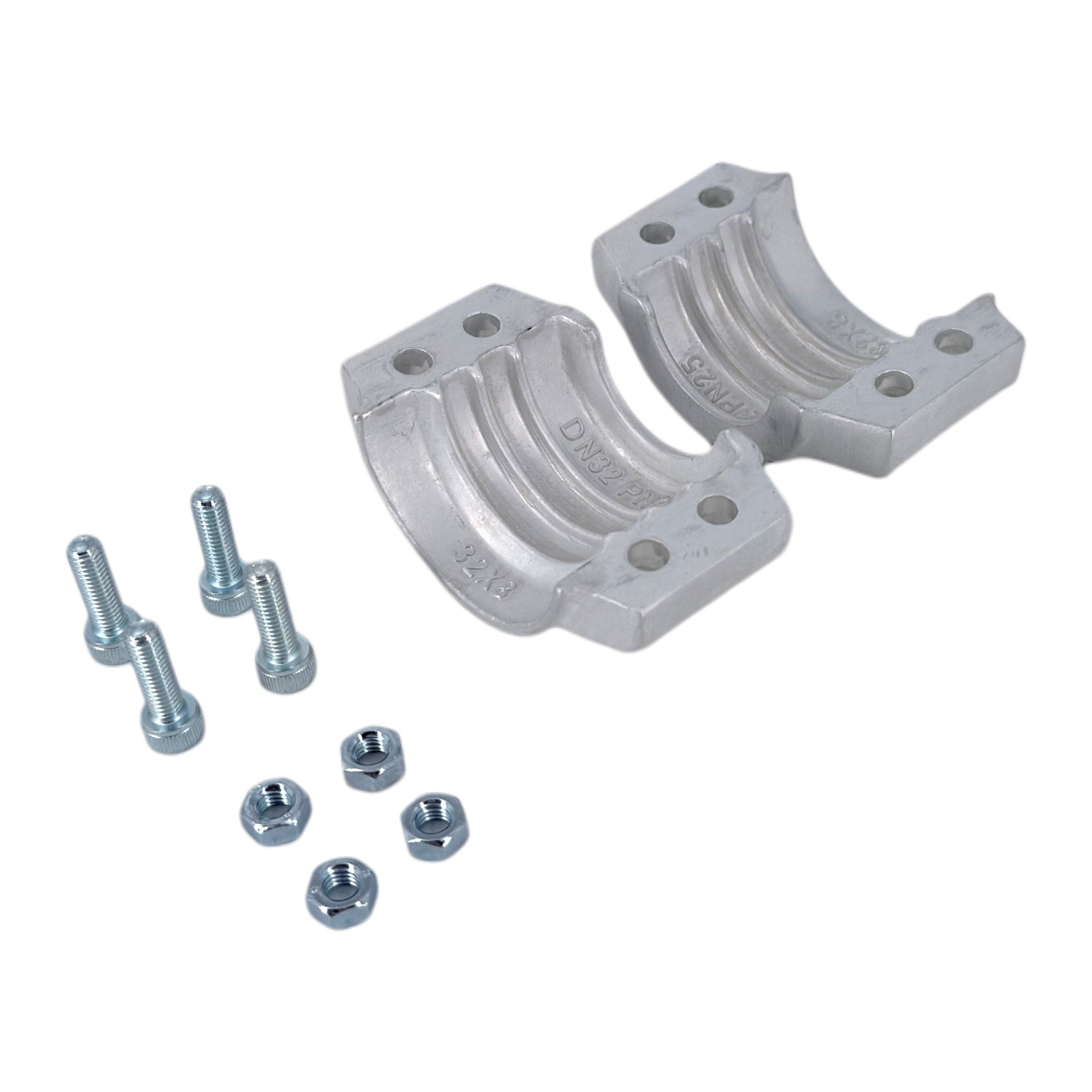

Die Klemmschalen werden als kompletter Satz geliefert. Ein Satz besteht aus zwei Halbschalen inklusive der benötigten Schrauben und Muttern. Für die Montage einer Armatur wird jeweils ein Satz Klemmschalen benötigt.
Klemmschalen für Schlauchstutzen nach EN 14420

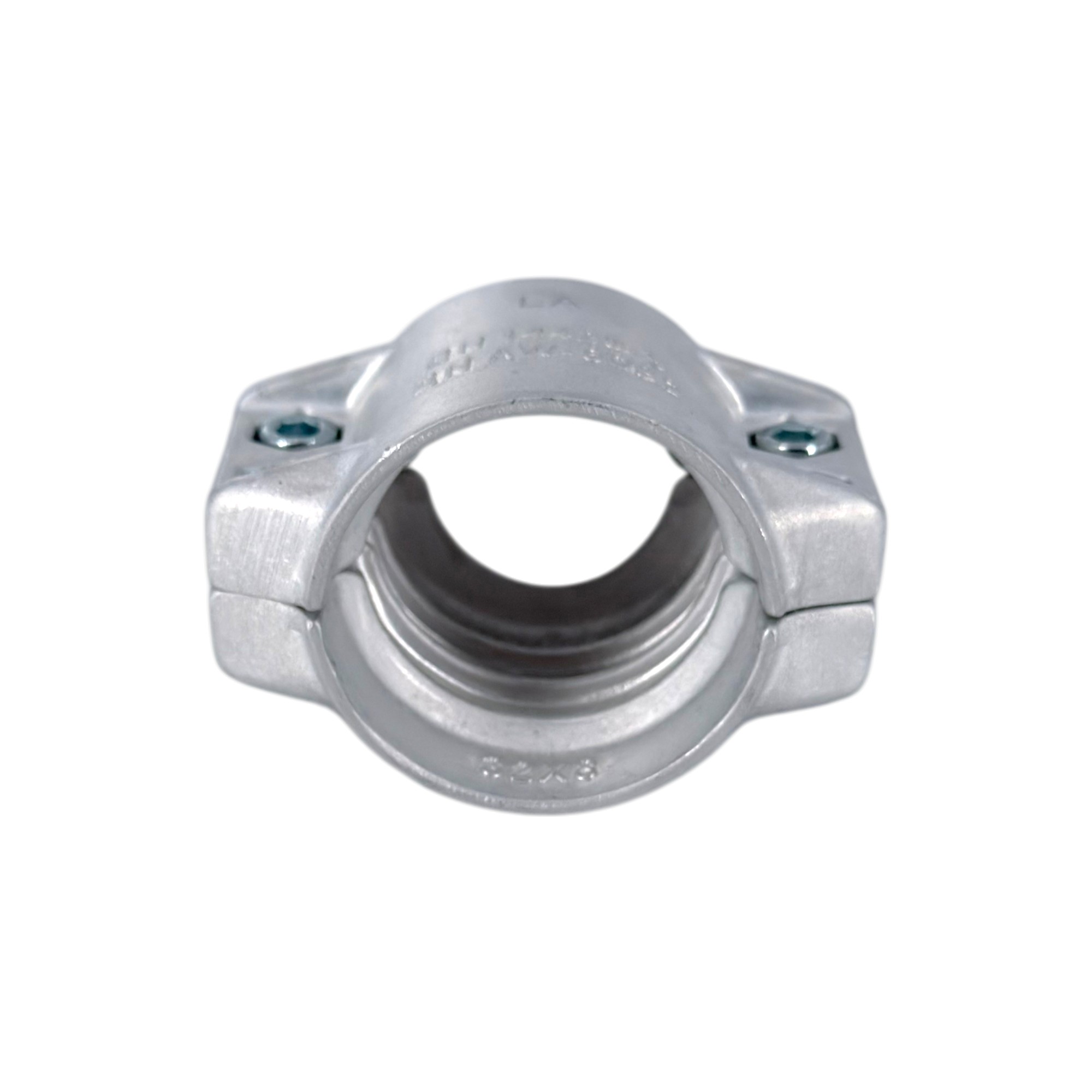

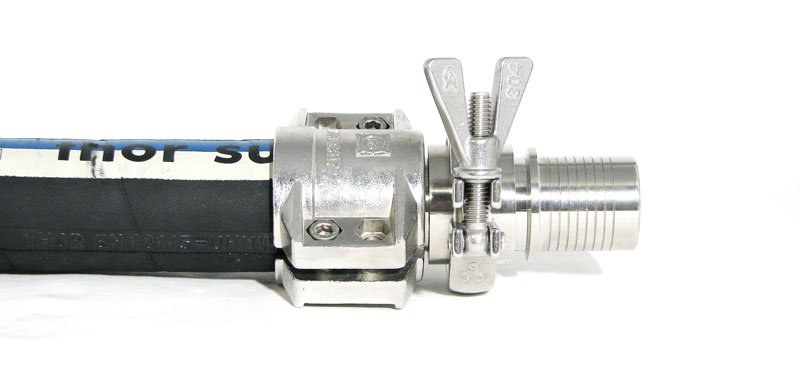

Die Klemmschalen eignen sich für glatte Schlauchstutzen sowie für Schlauchstutzen mit Sicherheitskragen nach EN 14420. Durch die zweiteilige Konstruktion werden die beiden Halbschalen um den Schlauch gelegt und miteinander verschraubt.

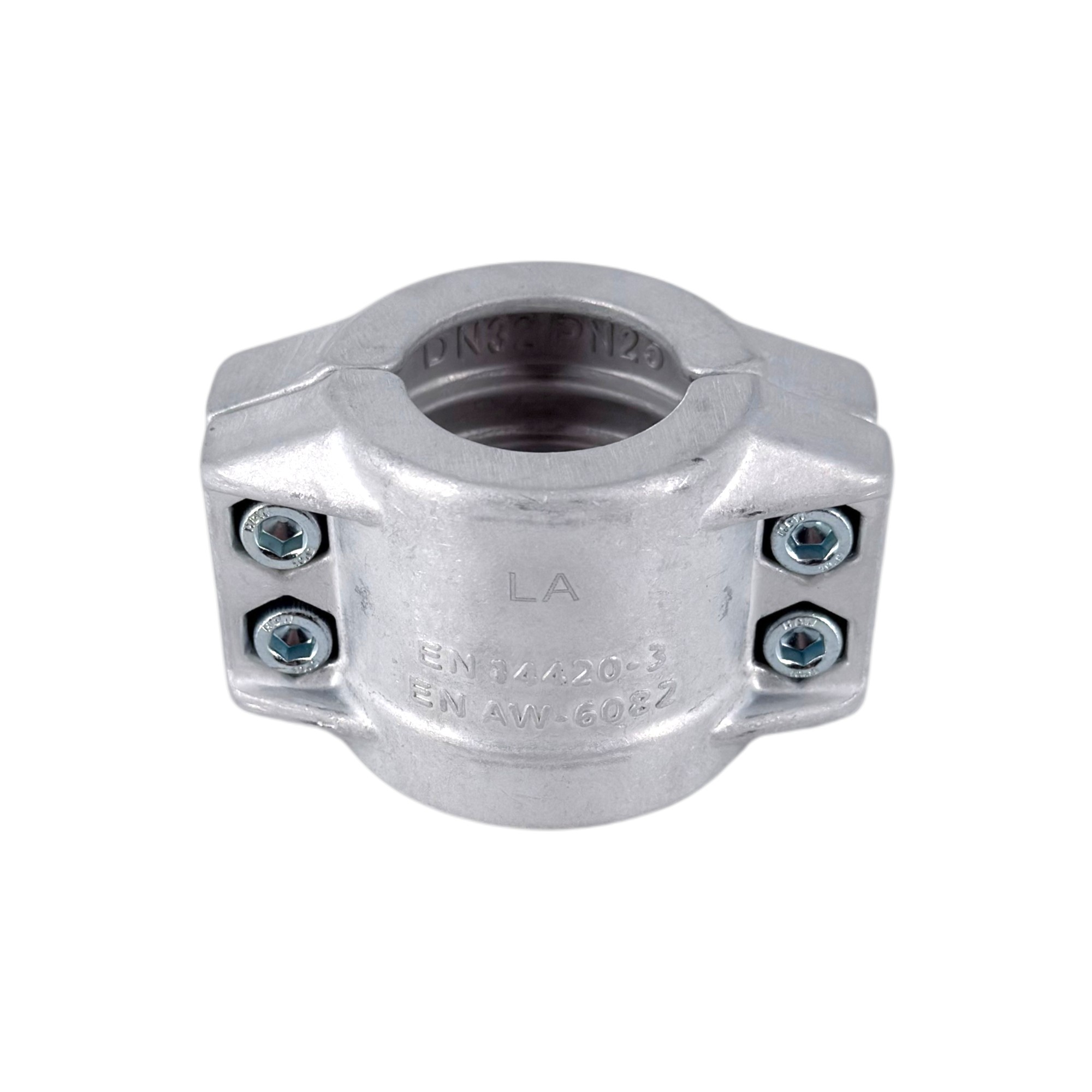

Die eingesetzten Innensechskantschrauben ermöglichen eine hohe Spannkraft und sorgen für die kraftvolle Einbindung der Schlaucharmatur. Damit sind die Klemmschalen speziell für die Montage entsprechender Klemmschalenarmaturen ausgelegt.
Betriebsdruck der Klemmschalen
- bis NW 125: maximal PN 25
- über NW 125: maximal PN 16
Bei der Auswahl der Klemmschale sind neben dem passenden Spannbereich auch die Anforderungen der eingesetzten Armatur und des jeweiligen Schlauchsystems zu berücksichtigen.
Verfügbare Spannbereiche
| Spannbereich | Spannbereich | Spannbereich |
|---|---|---|
| 22–24 mm | 30–33 mm | 36–39 mm |
| 41–43 mm | 43–46 mm | 47–50 mm |
| 50–52 mm | 53–56 mm | 57–60 mm |
| 63–67 mm | 69–71 mm | 74–76 mm |
| 78–82 mm | 84–87 mm | 89–93 mm |
| 94–97 mm | 98–101 mm | 114–119 mm |
| 118–122 mm | 143–148 mm | 168–174 mm |
| 174–180 mm | 222–229 mm |
Aluminium oder V4A Edelstahl 1.4401
Je nach Anforderung sind die Klemmschalen in Aluminium oder V4A Edelstahl (1.4401) erhältlich. Dadurch kann die Ausführung passend zur jeweiligen Anwendung und den Anforderungen an den Werkstoff ausgewählt werden.
Technische Eigenschaften der Klemmschalen
- Ausführung: zweiteilige Klemmschale
- Norm: EN 14420-3 (DIN 2817)
- Werkstoffe: Aluminium oder V4A Edelstahl 1.4401
- Geeignet für: glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420
- Verschraubung: Innensechskantschrauben
- Betriebsdruck: max. PN 25 bis NW 125, darüber max. PN 16
- Lieferumfang: 1 Satz = 2 Halbschalen inklusive Schrauben und Muttern
- Bedarf: 1 Satz Klemmschalen je Armatur
Weitere Klemmschalen und Schlauchbefestigungen
Weitere Größen und Ausführungen finden Sie in unserer Kategorie Klemmschalen. Weitere Produkte zur sicheren Befestigung von Schläuchen finden Sie außerdem im Bereich Schlauchbefestigung.
