NORMAQUICK PS3 – VDA Steckverbinder für Kühlwasser & Heizung
NORMAQUICK® PS3 Steckverbinder sind kompakte Schnellverbindungen für medienführende Leitungen in Kühlwasser-, Heizungs- und weiteren technischen Leitungssystemen. Das „Push & Seal“-Prinzip ermöglicht eine schnelle Rastmontage auf dem passenden Anschlussstutzen und kommt insbesondere in der Fahrzeug- und Nutzfahrzeugtechnik zum Einsatz.
Im Schellen-Shop finden Sie NORMAQUICK PS3 Steckverbindungen nach VDA-Anschlussprinzip in zahlreichen Nennweiten, Anschlusswinkeln und Schlauchanschlüssen. Neben klassischen Steckverbindern führen wir auch Doppelstutzen, Blindstopfen, passende Anschlussstutzen und Sonderausführungen mit unterschiedlichen Dichtungswerkstoffen.
NQ-PS3 Steckverbindung NW 12 - 0° Doppelstutzen
NORMAQUICK PS3 Steckverbindung NW 12 - 0° Doppelstutzen Die Steckverbindung und Doppelstutzen NW 12 in 0° von NORMAQUICK® sind aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt. Die Steckverbindung und Doppelstutzen sind die ideale Lösung zum Verbinden von Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie weitere mediengeführte Leitungen. Unsere Steckverbindung und Doppelstutzen finden ihren Einsatz auch bei Ladeluftsystemen.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 12 - 90° - FKM
NORMAQUICK Steckverbindung NW 12 - 90° - FKM *Sonderausführung mit FKM-Dichtung (VITON), ansonsten identisch zur Standardabmessung! Die NORMAQUICK® PS3 Sonderausführung Steckverbindung NW 12 wurde aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) hergestellt und ist die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Die Norma Quick PS3 Steckverbindung NW 12 – FKM gehört zu den modernsten und zuverlässigsten Verbindungslösungen für medienführende Leitungen in Fahrzeugen und industriellen Systemen. Als Teil der NORMAQUICK®‑PS3‑Serie bietet sie höchste Qualität, eine besonders kompakte Bauform sowie maximale Sicherheit beim Einsatz in anspruchsvollen Umgebungen. Die PS3‑Reihe ist für Kühlwasser-, Heizungs- und Ladeluftsysteme optimiert und wurde nach VDA‑Richtlinien entwickelt, um eine sichere, langlebige und wartungsarme Verbindung zu gewährleisten. Die technische Basis der Produktfamilie ist umfassend dokumentiert: PS3‑Steckverbindungen dienen der dichten Verbindung von Kühlwasser- und Heizungsschläuchen in PKW und Nutzfahrzeugen. Auch ihre grundsätzliche Bauweise stützt sich auf glasfaserverstärktes Polyamid (PA66‑GF30), kombiniert mit hochwertigen O‑Ringen, die für eine langfristige Beständigkeit ausgelegt sind. 1. Konstruktion & Materialqualität Die Norma Quick PS3‑Steckverbindung zeichnet sich durch ihre robuste Konstruktion aus. Das Gehäuse besteht aus PA66‑GF30, also glasfaserverstärktem Polyamid, das speziell dafür entwickelt wurde, den harschen Bedingungen von Kühlmitteln und Temperaturwechseln standzuhalten. Laut Herstellerspezifikationen bietet dieses Material eine hohe Stabilität und ist gegenüber Wärme und hydrolytischen Effekten stabilisiert. Auch der Haltering besteht aus PA66‑GF30, während die Haltefeder aus Edelstahl gemäß DIN EN 10270‑3 gefertigt ist – eine Kombination, die ein hohes Maß an mechanischer Sicherheit gewährleistet. Der entscheidende Unterschied der FKM‑Variante gegenüber PS3‑Modellen mit EPDM‑Dichtung ist die Beständigkeit des Dichtungsmaterials. FKM (Fluorkautschuk) ist bekannt für: hohe Temperaturbeständigkeit ausgezeichnete Resistenz gegenüber Kraftstoffen, Ölen und aggressiven Medien geringe Gasdurchlässigkeit optimale Eignung für Hochleistungsmotoren und industrielle Anwendungen Damit richtet sich diese Variante besonders an Anwender, die höchste chemische und thermische Belastbarkeit benötigen. 2. Funktionsprinzip: „Push & Seal“ – Schnell, sicher und werkzeugfrei Das Push‑&‑Seal‑Prinzip (PS3) gehört zu den effizientesten Verbindungssystemen im Bereich fluidführender Leitungen. Die Verbindung wird einfach auf den Anschlussstutzen gesteckt, bis die Haltemechanik einrastet. Dadurch entsteht sofort eine sichere, dichte und belastbare Verbindung – das System ist deshalb ideal für Serienproduktionen, Werkstätten und Wartungsarbeiten. Die Vorteile des Systems werden auch in offiziellen Produktbeschreibungen hervorgehoben: Werkzeugfreie Rastmontage Zeit- und Kostenersparnis Hohe Dichtigkeit durch integrierten O‑Ring Kompakte Abmessungen für beengte Bauräume Diese Eigenschaften sind für alle PS3‑Varianten charakteristisch. 3. Einsatzbereiche der PS3 NW 12 – FKM Steckverbindung 3.1 KFZ- und Nutzfahrzeugtechnik Die PS3‑Steckverbindungen wurden laut technischen Daten speziell für den Einsatz in Kühlwasser- und Heizungsschläuchen in PKW und Nutzfahrzeugen entwickelt. Dank FKM‑Dichtung eignet sich die hier beschriebene Variante zusätzlich ideal für Bereiche, in denen: höhere Temperaturen auftreten leichte Kraftstoff- oder Ölnebel entstehen können besondere Materialbeständigkeit gefragt ist Gerade moderne Downsizing‑ und Turbomotoren erzeugen thermisch anspruchsvolle Umgebungen, in denen FKM‑basierte Verbindungen deutliche Vorteile bieten. 3.2 Industrielle Anlagen Auch im industriellen Umfeld kommt die PS3‑Steckverbindung zum Einsatz – überall dort, wo: Kühlmedien Glykol-Wasser-Gemische leicht aggressive Fluide oder Dämpfe Heißwasserleitungen transportiert werden. 3.3 Maschinen- und Aggregatebau Weitere typische Einsatzgebiete umfassen: Pumpensysteme Wärmetauscher stationäre oder mobile Industrieaggregate Prüfstände 4. Vorteile der Norma Quick PS3 NW 12 – FKM im Überblick 4.1 Hohe Temperaturbeständigkeit Während EPDM‑Varianten bis etwa +135 °C einsetzbar sind, teilweise kurzzeitig bis +150 °C, bietet FKM eine noch höhere thermische Belastbarkeit. 4.2 Chemische Beständigkeit FKM ist beständig gegenüber: Ölen Kraftstoffen Ozon vielen aggressiven Chemikalien Damit bietet die NW 12 – FKM einen Vorteil in Umgebungen mit kontaktintensiven Medien. 4.3 Sichere, dauerhaft dichte Verbindung Die PS3‑Serie setzt auf integrierte O‑Ringe, die eine zuverlässige Abdichtung garantieren. Auch technische Beschreibungen bestätigen diesen Vorteil. 4.4 Platzsparende Bauform Laut Herstellerangaben wurde die PS3‑Reihe speziell für den Einsatz in engen Bauräumen entwickelt. 4.5 Leichte Montage Kein Werkzeug – einfach aufstecken und sicher verrastet. 5. Technische Daten der PS3‑Serie (allgemein für NW 12) Auf Basis der verfügbaren technischen Unterlagen lassen sich folgende Daten zur PS3‑Reihe ableiten: Nennweite (NW): 12 mm Material Gehäuse: PA66‑GF30 Haltering: PA66‑GF30 Dichtung (Variante abhängig): EPDM oder FKM Betriebsdruck: ca. 1,5 bar Überdruck bei EPDM‑Versionen (FKM typischerweise ähnlich, jedoch für höhere Temperaturen geeignet) Temperaturbereiche EPDM: −40 bis +135 °C, kurzzeitig bis +150 °C Haltefeder: Edelstahl 1.4310 Hinweis: Offizielle Daten für die FKM‑Variante sind analog, jedoch mit höherer chemischer Resistenz. 6. Warum FKM statt EPDM wählen? EPDM ist hervorragend geeignet für Kühlwassersysteme, jedoch nicht für Bereiche mit aggressiven Medien wie Kraftstoffdämpfen oder Ölnebel. FKM hingegen bietet eine wesentlich bessere Resistenz. Es ist die bevorzugte Wahl für: motornahe Anwendungen Systeme mit Ölanteilen Hochleistungsaggregate industrielle Sonderfluide Für Werkstätten und Industrieanlagen bedeutet das mehr Sicherheit, weniger Wartung und längere Standzeiten. 7. Typische Anwendungsbeispiele Verbindung eines NW‑12‑Kühlwasserschlauches im Motorraum Medienleitungen in Hybrid- oder Plug‑in‑Systemen mit hohen thermischen Anforderungen Ölnahe Leitungsführungen bei Turboladern Kühlkreisläufe in Industriemaschinen Leitungen in Test- und Prüfeinrichtungen 8. Qualitäts- und Herstellungsstandards Die NORMA Group ist seit Jahrzehnten führend im Bereich Verbindungstechnik und gemäß mehreren Quellen ein internationaler Markt- und Technologieführer. Ihre Produkte werden nach VDA‑Standards gefertigt, sind recyclingfähig und entsprechen hohen Qualitätsrichtlinien. 9. Fazit: Höchste Sicherheit für anspruchsvolle Anwendungen Die Norma Quick PS3 Steckverbindung NW 12 – FKM ist die ideale Lösung für Anwender, die: maximale Temperaturbeständigkeit hohe chemische Resistenz kompakte Bauform schnelle Montage absolut zuverlässige Abdichtung benötigen. Sie vereint die bewährten Vorteile der PS3‑Serie mit den erweiterten Materialeigenschaften einer FKM‑Dichtung – perfekt für professionelle Anwendungen in Automobiltechnik, Industrieanlagen und anspruchsvollen Mediensystemen.
NQ-PS3 Steckverbindung NW 16 - 13 - 90° - EPDM
NORMAQUICK Steckverbindung NW 16 - 13 - 90° - EPDM Die Steckverbindung NW 16 - 13 - 90° für NORMAQUICK® PS3 Steckverbinder aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale und professionelle Lösung zum Verbinden von medienführenden Leitungen im Bereich Heizungs- und Kühlwasserleitungen sowie beim Einsatz bei verschiedenen Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 32 - 0° Doppelstutzen
NORMAQUICK® PS3 Doppelstutzen und Steckverbindung NW 32 - 0° Doppelstutzen Die NORMAQUICK® PS3 Doppelstutzen und Steckverbindung NW 32 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 20 - Blindstopfen
NORMAQUICK® PS3 Blindstopfen NW 20 Die NORMAQUICK® PS3 Blindstopfen NW 20 sind aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt und bieten die ideale und sichere Lösung zum Verschließen von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen. Eine weitere Einsatzmöglichkeit ist der Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 6 - Blindstopfen
NORMAQUICK Blindstopfen für Steckverbindung NW 6 Der NORMAQUICK® PS3 Blindstopfen für Steckverbindung NW 6 ist aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gerfertigt und somit die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
Flexible Schutzkappe EP 210 / ZL für VDA-Stutzen / NORMAQUICK (gelb) – NW 06
CaPtoP® EP 210 | Flexible Griffkappen mit innenliegender Dichtlippe Die CAPTOP® Griffkappe EP 210 bietet eine effiziente Schnellmontage-Lösung für den zuverlässigen Schutz von Rohrenden, Schläuchen, Wellen und Bolzen. Ihre neu gestaltete ergonomische Grifflasche erleichtert die Handhabung deutlich. Technische Reinheit wird gewährleistet durch die umlaufende Dichtlippe, die einen sicheren Verschluss gewährleistet und für einen festen Sitz sorgt. Diese Kappe ist schonend und vielseitig einsetzbar, da sie verschiedene Gewindearten schützt, darunter Regel-, Fein- und Rohrgewinde bis zur Endmontage, indem sie sie zuverlässig vor Verschmutzung und Beschädigung bewahrt. Für eine schnelle Demontage ist das robuste, handliche Griffstück konzipiert, das ein müheloses Abziehen der Kappe von der Anwendung ermöglicht.
NQ-PS3 Steckverbindung NW 16 - Blindstopfen
NORMAQUICK Blindstopfen für Steckverbindung NW 16 Der Blindstopfen für Steckverbindung NW 16 von NORMAQUICK® PS3 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) ist die ideale Lösung zum Verschließen von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 32 - 90° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 32 - 90° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 32 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Diese Steckverbindung hat die Anschlussvariante 90°, ist aber auch in den Anschlussvarianten 0° und 45° erhältlich.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 16 - 0° - EPDM
NORMAQUICK Steckverbindung NW 16 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbinder aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 12 - 90° - EPDM
NORMAQUICK Steckverbindung NW 12 - 90° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 12 - 90° aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Einsatz von Kühlwasser- und Heizungsleitungen sowie bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 16 - 18 - 0° Doppelstutzen
NORMAQUICK® Doppelstutzen NW 16 - 0° mit 18 mm Schlauchanschluss Die NORMAQUICK® Doppelstutzen Steckverbindung ist aus hochwertigen Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt. Für eine sichere Verbindung von medienführenden Leitungen in Bereichen wie Kühlwasser- und Heizungsleitungen ist die NORMAQUICK® Doppelstutzen Steckverbindung eine professionelle Wahl. Ebenfalls kommt die NORMAQUICK® Doppelstutzen Steckverbindung bei Ladeluftsystemen zum Einsatz. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 16 - 12 - 0° - EPDM, mit 16,8 mm Schlauchanschluss
Steckverbindung NORMAQUICK® PS3 NW 16 - 12 - 0° - EPDM, mit 16,8 mm Schlauchanschluss Die Steckverbindung NORMAQUICK® PS3 NW 16, hergestellt aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) ist die kompetente Lösung zum Verbinden von Leitungen im Bereich von Kühlwasser- und Heizungsleitungen sowie weitere mediengeführten Leitungen. Der Einsatz bei Ladeluftsystemen mit der Steckverbindung NORMAQUICK® PS3 NW 16 ist ebenfalls möglich.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 06 - 6 - 90° - EPDM
NORMAQUICK Steckverbindung NW 06 - 6 - 90° - EPDM Die Steckverbindung NW 06 mit 90° Anschluss aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

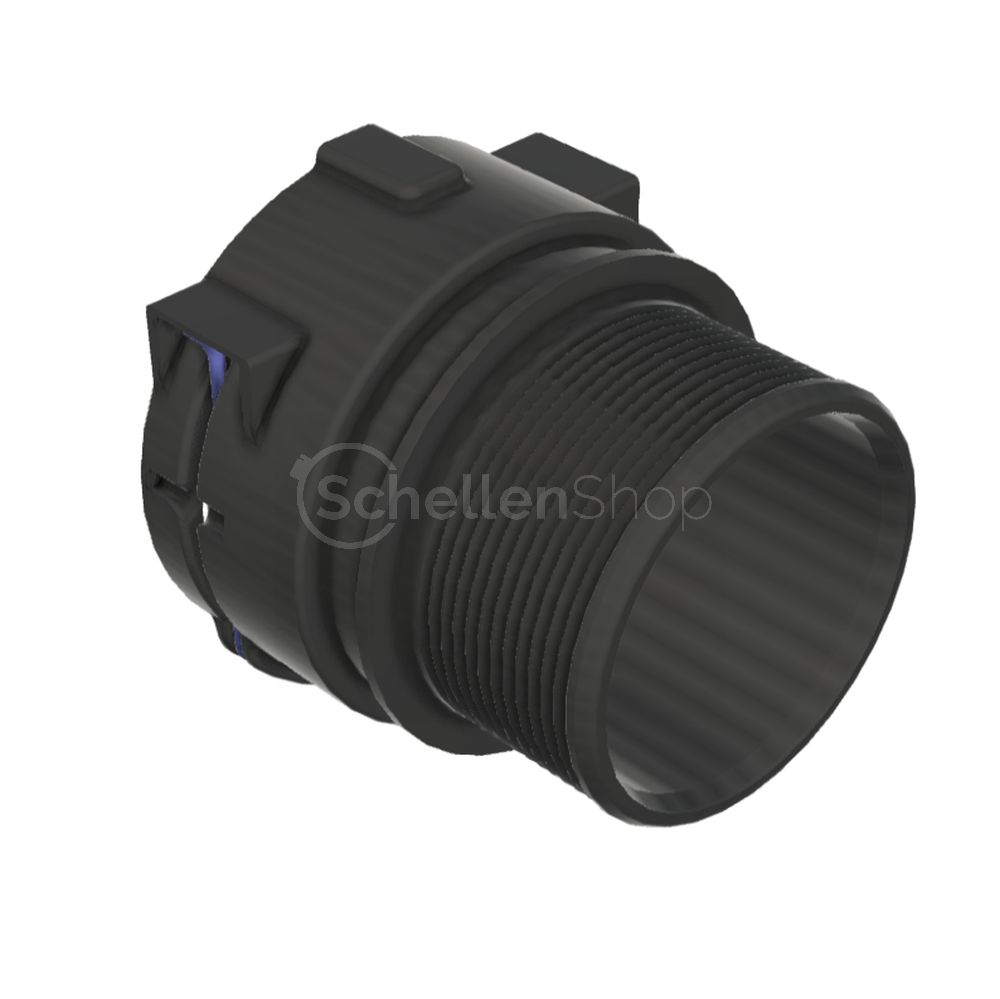

NQ-PS3 Steckverbindung NW 50 - 0° - EPDM
NORMAQUICK PS3 Steckverbindung NW 50 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 50 wurde aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt und bietet die ideale Lösung zum Verbinden von Leitungen im Bereich von Kühlwasser- oder Heizungsleitungen. Ebenfalls kommt diese Steckverbindung und Schlauchanschluss bei Ladeluftsystemen zum Einsatz. Diese Steckverbindung NW 50 hat die Anschlussvarianten 0°. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 8 bar
NQ-PS3 Steckverbindung NW 14 - 0° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 14 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbindung aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

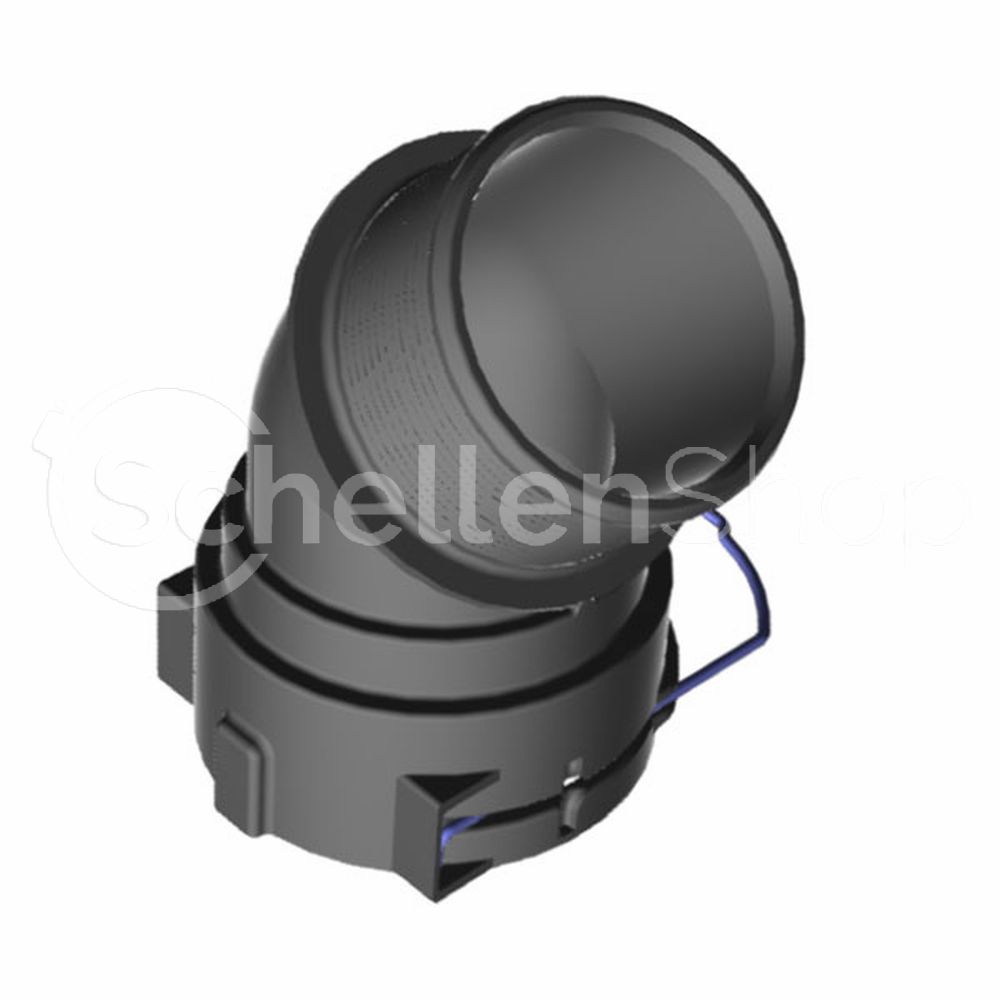

NQ-PS3 Steckverbindung NW 50 - 45° - EPDM
Steckverbindung NW 50 - 45° - EPDM mit Schlauchanschluss 56 mm Die Steckverbindung NW 50 mit Schlauchanschluss 56 mm von NORMAQUICK® PS3 ist aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) hergestellt. Diese Steckverbindung mit Schlauchanschluss ist die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 8 bar
NQ-PS3 Steckverbindung NW 12 - 10 - 45 ° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 12 - 10 - 45 ° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 12 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die sichere Lösung zum Verbinden von verschiedenen medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Diese NORMAQUICK® PS3 Steckverbindung NW 12 hat die Anschlussvariante 45°, ist aber auch in den Varianten 0° und 90° erhältlich.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

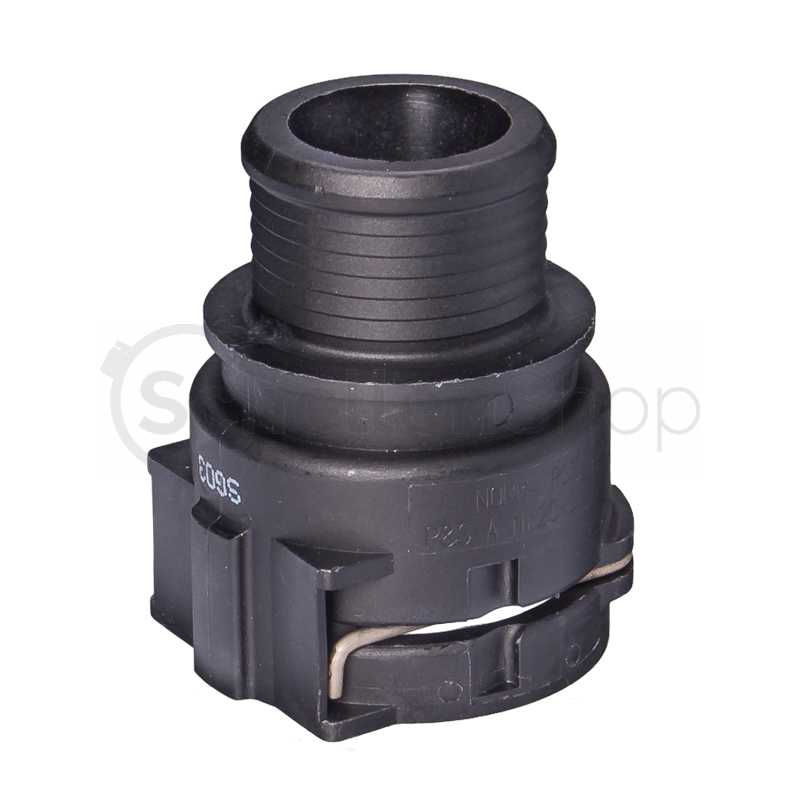

NQ-PS3 Steckverbindung NW 20 - 0° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 20 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 20 sind aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt. Unsere Steckverbindung ist die beste Lösung zum sicheren Verbinden von verschiedene Leitungen im Bereich Kühlwasser- und Heizungsleitungen und beim Einsatz von Ladeluftsystemen. Dieser Artikel wird in der 0° Variante angeboten.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 20 - 0° Doppelstutzen
NORMAQUICK® PS3 Doppelstutzen NW 20 Der NORMAQUICK® PS3 Doppelstutzen NW 20 wurde aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) hergestellt. Dieser Doppelstutzen von NORMAQUICK® ist die ideale Lösung in der Industrie und im Gewerbe zum Verbinden von unterschiedlichen medienführenden Leitungen wie beispielsweise Kühlwasser- und Heizungsleitungen. Des Weitern kommt der NORMAQUICK® PS3 Doppelstutzen NW 20 bei Ladeluftsystemen zum Einsatz. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

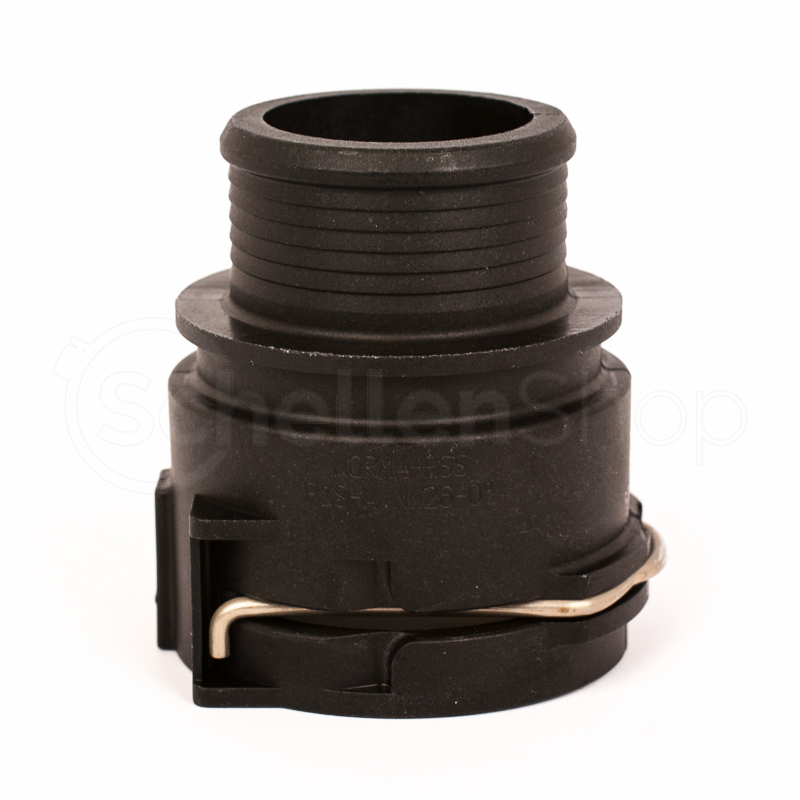

NQ-PS3 Steckverbindung NW 26 - 0° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 26 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 26 ist aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt und bietet eine robuste und ideale Lösung zur Verbindung medienführender Leitungen im Einsatzbereich von Kühlwasser- und Heizungsleitungen. Der Einsatz bei Ladeluftsystemen kann mit der NORMAQUICK® PS3 Steckverbindung NW 26 gewährleistet werden. Die Steckverbindung von NORMAQUICK® PS3 ist hier in der 0° Varaiante dargestellt, aber auch mit 45° und 90° Neigung erhältlich. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 12 - 90° - EPDM (Sonderausführung)
NORMAQUICK® PS3 Steckverbindung NW 12 - 90° - EPDM (Sonderausführung) Sonderausführung mit schwarzem Verriegelungsbügel, ansonsten identisch zur Standardabmessung! Die NORMAQUICK® PS3 Steckverbindung NW 12 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) ist der ideale Steckverbinder zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Diese NORMAQUICK® PS3 Steckverbindung NW 12 hat die Neigung von 90°. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 08 -10 - 0° - EPDM
NORMAQUICK PS3 Steckverbindung NW 08 -10 - 0° - EPDM Die Steckverbindung NW 08 für NORMAQUICK® PS3 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind eine kopetente Lösung zum Verbinden von medienführenden Verbindungen und Leitungen im Bereich Kühlwasserleitungen sowie Heizungsleitungen. Auch kommt die Steckverbindung NW 08 für NORMAQUICK® PS3 bei Ladeluftsystemen zum Einsatz. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
NQ-PS3 Steckverbindung NW 16 - 19 - 0° - EPDM
NORMAQUICK® PS3 Steckverbindung NW 16 - 19 - 0° - EPDM Die Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) NORMAQUICK® PS3 Steckverbindung NW 16 sind die optimale Lösung zum Verbinden von verschiedenen medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar
Was ist NORMAQUICK PS3?
NORMAQUICK PS3 ist ein Schnellverbindungssystem der NORMA Group für medienführende Leitungen. Die Kunststoff-Steckverbinder werden auf einen passenden Anschlussstutzen gesteckt und über die integrierte Haltemechanik verriegelt.
Das System wurde insbesondere für die dichte Verbindung von Kühlwasser- und Heizungsschläuchen entwickelt. Durch die kompakte Konstruktion eignet sich NORMAQUICK PS3 auch für Einbausituationen mit wenig verfügbarem Bauraum.
Push & Seal – schnelle Verbindung ohne zusätzliches Montagewerkzeug
Das Funktionsprinzip von NORMAQUICK PS3 basiert auf einer einfachen Steckmontage. Der Steckverbinder wird auf den passenden Stutzen geschoben, bis die Haltemechanik sicher einrastet.
Dadurch lässt sich die Verbindung schnell herstellen, ohne dass zum eigentlichen Verrasten eine klassische Schlauchschelle oder ein separates Spannwerkzeug benötigt wird.
Die integrierte Dichtung sorgt gleichzeitig für die Abdichtung zwischen Steckverbinder und Anschlussstutzen.
Vorteile von NORMAQUICK PS3
- schnelle Push-&-Seal-Steckmontage
- werkzeugfreie Rastmontage am passenden Anschlussstutzen
- kompakte Bauform für enge Einbauverhältnisse
- integrierte Dichtung
- verschiedene Nennweiten verfügbar
- gerade sowie 45°- und 90°-Varianten erhältlich
- unterschiedliche Schlauchanschlüsse verfügbar
- für Kühlwasser- und Heizungsleitungen geeignet
- verschiedene Dichtungswerkstoffe erhältlich
- passende VDA-Anschlussstutzen und Zubehör verfügbar
NORMAQUICK PS3 für Kühlwasser- und Heizungsleitungen
Ein Haupteinsatzgebiet der PS3-Serie sind Kühlmittel- und Heizkreisläufe in Fahrzeugen. Hier müssen Leitungen auch unter wechselnden Temperaturen kompakt und zuverlässig verbunden werden.
Die NORMAQUICK PS3 Steckverbinder werden deshalb unter anderem zur Verbindung von Kühlwasser- und Heizungsschläuchen in Pkw und Nutzfahrzeugen eingesetzt.
Je nach konkreter Produktausführung kommen die Steckverbinder darüber hinaus auch in weiteren medienführenden Leitungssystemen und Ladeluftanwendungen zum Einsatz.
Nennweiten von NW 06 bis NW 50
Im Schellen-Shop finden Sie NORMAQUICK PS3 Komponenten in zahlreichen Nennweiten. Das aktuelle Sortiment umfasst unter anderem:
- NW 06
- NW 08
- NW 12
- NW 14
- NW 16
- NW 20
- NW 26
- NW 32
- NW 40
- NW 50
Damit können sowohl kompakte Leitungsverbindungen als auch größere Kühlmittel- und Medienleitungen mit Komponenten aus derselben Produktfamilie aufgebaut werden.
0°, 45° oder 90° – die passende Anschlussvariante
Neben der Nennweite spielt die Einbausituation eine entscheidende Rolle. Deshalb sind NORMAQUICK PS3 Steckverbinder je nach Ausführung als gerade 0°-, 45°- oder 90°-Variante erhältlich.
Gerade Steckverbinder eignen sich für lineare Leitungsführungen. Winkelvarianten helfen dagegen, Leitungen platzsparend umzulenken und unnötig enge Schlauchradien zu vermeiden.
Verschiedene Schlauchanschlüsse kombinieren
Viele PS3-Ausführungen besitzen auf einer Seite die Steckverbindung und auf der anderen Seite einen Schlauchanschluss. Dadurch lässt sich das VDA-Stecksystem direkt mit einer flexiblen Schlauchleitung kombinieren.
Im aktuellen Sortiment stehen unter anderem Schlauchanschlüsse von etwa 10 bis 56 mm zur Verfügung. Entscheidend für die Auswahl sind Nennweite, Außendurchmesser des Schlauchanschlusses und die gewünschte Anschlussgeometrie.
Material: PA66-GF30 für thermisch belastete Anwendungen
Das Gehäuse vieler NORMAQUICK PS3 Steckverbinder besteht aus Polyamid 6.6 mit 30 % Glasfaseranteil (PA66-GF30).
Der Werkstoff ist für den Kontakt mit Kühlmittel gegen Wärme- und Hydrolyseeinflüsse stabilisiert. Dadurch eignet sich das System für typische thermische Belastungen in Kühl- und Heizkreisläufen.
Die Haltefeder besteht je nach Standardausführung aus Edelstahl und sorgt für die sichere mechanische Verriegelung auf dem Anschlussstutzen.
EPDM, FKM oder HNBR – die passende Dichtung auswählen
Die Auswahl des Dichtungswerkstoffs richtet sich nach Medium, Temperatur und Anwendung. Im Schellen-Shop sind NORMAQUICK PS3 Varianten mit unterschiedlichen Dichtungen verfügbar.
EPDM ist die klassische Wahl für Kühlwasser- und Heizungsanwendungen. Daneben stehen ausgewählte Ausführungen mit FKM beziehungsweise Viton sowie HNBR zur Verfügung.
Die Medien- und Temperaturbeständigkeit sollte immer anhand der konkreten Produktausführung und der tatsächlichen Einsatzbedingungen geprüft werden.
NORMAQUICK PS3 und VDA-Anschlussstutzen
NORMAQUICK PS3 Steckverbinder sind für die Montage auf dazu passenden Anschlussstutzen ausgelegt. Die Steckverbindungen selbst werden grundsätzlich nicht automatisch mit einem Anschlussstutzen geliefert.
Passende Komponenten finden Sie deshalb separat in unserer Kategorie VDA Anschlussstutzen.
Beim Aufbau eines Systems müssen insbesondere Nennweite, Stutzengeometrie, Dichtung und Steckverbinder zueinander passen.
VDA-Einschraubstutzen für individuelle Anschlüsse
Neben klassischen Schlauch- und Rohrstutzen stehen auch Einschraubvarianten zur Verfügung. Damit kann eine passende Steckkontur beispielsweise direkt an Behältern, Kühlern, Pumpen, Wärmetauschern oder anderen Bauteilen geschaffen werden.
Je nach Anwendung sind unterschiedliche Gewinde, Werkstoffe und Anschlussgrößen erhältlich.

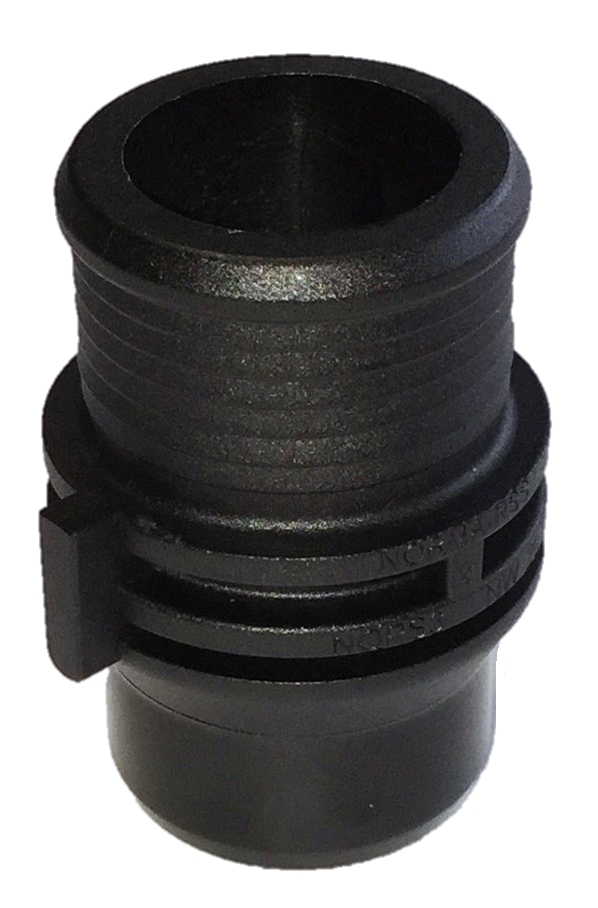

Doppelstutzen zum Verbinden zweier PS3-Komponenten
Mit NORMAQUICK PS3 Doppelstutzen können zwei passende Steckverbinder miteinander verbunden werden. Dadurch lassen sich beispielsweise Leitungen verlängern, modulare Leitungssysteme aufbauen oder einzelne Komponenten lösbar miteinander koppeln.
Doppelstutzen sind in unterschiedlichen Nennweiten erhältlich und ergänzen die klassischen Steckverbinder mit Schlauchanschluss.
Blindstopfen für nicht benötigte Anschlüsse
Für temporär oder dauerhaft nicht benötigte PS3-Anschlüsse stehen passende Blindstopfen zur Verfügung.
Damit lassen sich freie Anschlüsse innerhalb eines Kühl- oder Leitungssystems passend zur jeweiligen Nennweite verschließen.
Wie wird NORMAQUICK PS3 montiert?
- Passende Nennweite von Steckverbinder und Anschlussstutzen auswählen.
- Dichtfläche und Anschlussstutzen auf Sauberkeit und Beschädigungen prüfen.
- Steckverbinder gerade auf den vorgesehenen Stutzen führen.
- Verbinder vollständig aufschieben, bis die Haltemechanik sicher einrastet.
- Korrekten Sitz der Verbindung kontrollieren.
- Vor Inbetriebnahme Dichtheit entsprechend der jeweiligen Anwendung prüfen.
Bei sicherheits- oder funktionskritischen Anwendungen sind zusätzlich die Montagevorgaben von NORMA und die Anforderungen des jeweiligen Fahrzeug- oder Anlagenherstellers zu beachten.
Welche NORMAQUICK PS3 Variante benötige ich?
Für die Produktauswahl sollten Sie insbesondere folgende Merkmale berücksichtigen:
- Nennweite des PS3-Anschlusses
- gerade, 45° oder 90° Anschlussrichtung
- gewünschter Schlauchanschluss
- Dichtungswerkstoff
- Medium
- Temperaturbereich
- Betriebsdruck
- passender Anschlussstutzen
Technische Druck- und Temperaturangaben können sich zwischen einzelnen PS3-Ausführungen unterscheiden. Maßgeblich sind deshalb immer die Daten des konkreten Artikels.
NORMAQUICK PS3 oder andere NORMAQUICK Serien?
Innerhalb des NORMAQUICK Programms stehen unterschiedliche Steckverbindersysteme für verschiedene Anwendungen zur Verfügung. PS3 ist insbesondere auf Kühlwasser-, Heizungs- und vergleichbare medienführende Leitungssysteme ausgerichtet.
Weitere Produktfamilien finden Sie in unserer Kategorie NORMAQUICK Steckverbinder.
NORMAQUICK PS3 online kaufen
Im Schellen-Shop erhalten Sie NORMAQUICK PS3 Steckverbinder, Doppelstutzen, Blindstopfen und passendes Zubehör in zahlreichen Nennweiten und Anschlussvarianten.
Profitieren Sie von schneller Verfügbarkeit, kleinen Bestellmengen, technischer Beratung und Industrieware auch für Privatkunden. Durch unser breites Sortiment können Sie Steckverbinder, Schlauchanschlüsse und passende VDA-Stutzen gezielt für Ihren Kühl- oder Heizkreislauf zusammenstellen.
Häufige Fragen zu NORMAQUICK PS3
Was ist NORMAQUICK PS3?
NORMAQUICK PS3 ist ein Push-&-Seal-Schnellverbindungssystem für medienführende Leitungen. Es wird insbesondere für Kühlwasser- und Heizungsschläuche in Pkw und Nutzfahrzeugen eingesetzt.
Benötigt man für die Montage von NORMAQUICK PS3 Werkzeug?
Die eigentliche Rastmontage auf dem passenden Anschlussstutzen erfolgt werkzeugfrei. Bei der Montage angeschlossener Schläuche oder Einschraubstutzen können je nach Ausführung zusätzliche Werkzeuge erforderlich sein.
Welche Nennweiten gibt es bei NORMAQUICK PS3?
Im Schellen-Shop führen wir PS3-Komponenten unter anderem in NW 06, NW 08, NW 12, NW 14, NW 16, NW 20, NW 26, NW 32, NW 40 und NW 50.
Welche Dichtungen gibt es für NORMAQUICK PS3?
Je nach Ausführung sind unter anderem EPDM-, FKM-/Viton- und HNBR-Dichtungen erhältlich. Der geeignete Werkstoff hängt von Medium und Temperatur ab.
Wird ein VDA-Stutzen mit dem PS3-Steckverbinder geliefert?
Nein. NORMAQUICK PS3 Steckverbinder werden grundsätzlich separat vom Anschlussstutzen angeboten. Passende VDA-Anschlussstutzen sind separat erhältlich.
Gibt es NORMAQUICK PS3 auch als Winkel?
Ja. Je nach Nennweite und Ausführung stehen gerade 0°- sowie 45°- und 90°-Varianten zur Verfügung.
