Gelenkbolzenschelle GBS – Gelenkbolzenschellen aus Edelstahl & verzinkt
Gelenkbolzenschellen sind besonders robuste Schlauchschellen für Anwendungen, bei denen hohe Spannkräfte und eine sichere Schlauchbefestigung erforderlich sind. Sie eignen sich insbesondere für dickwandige Saug- und Druckschläuche, Schläuche mit hoher Shorehärte sowie Ausführungen mit Kunststoff- oder Stahleinlagen.
Bei Schellen-Shop finden Sie die passende Gelenkbolzenschelle in zahlreichen Spannbereichen und Werkstoffen – von verzinktem Stahl über W2 bis zur Gelenkbolzenschelle aus Edelstahl in W4 oder W5. Zur Auswahl stehen einteilige Gelenkbolzenschellen, zweiteilige Gelenkbolzenschellen, GBS mit Gummierung sowie Gelenkbolzenschellen nach Maß.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 2-teilig, ohne Brücke
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm - Schraube M6x50Bandbreite 25 mm: +/- 8,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 10,0 mm - Schraube M10x90 Zweiteilige Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummieinlage Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit. Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Gelenkbolzenschelle GBS nach Maß, 2-teilig, mit Brücke
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm Verstellbereich - Schraube M6x50Bandbreite 25 mm: +/- 8,0 mm Verstellbereich - Schraube M8x70Bandbreite 30 mm: +/- 10,0 mm Verstellbereich - Schraube M10x90 Schlauchschelle nach Maß Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 1-teilig, ohne Brücke
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6x50Bandbreite 25 mm: +/- 4,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 5,0 mm - Schraube M10x90 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Gelenkbolzenschelle GBS nach Maß, 1-teilig, mit Brücke
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm Verstellbereich - Schraube M6x50Bandbreite 25 mm: +/- 4,0 mm Verstellbereich - Schraube M8x70Bandbreite 30 mm: +/- 5,0 mm Verstellbereich - Schraube M10x90 Gelenkbolzenschelle nach Maß Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Konsole K1 für Halterungsschellen
Konsole K1 für Halterungsschellen – W1, V2A oder V4A Die Konsole K1 für Halterungsschellen dient dazu, geeignete Schellen zu einer vollständigen Halterung für Rohre, Behälter und andere zylindrische Bauteile zu ergänzen. Durch die Kombination aus Schelle und Konsole entsteht eine kompakte Befestigungslösung für die Montage an Maschinenrahmen, Gestellen, Wänden oder anderen geeigneten Befestigungsflächen. Die Konsole K1 ist in den Werkstoffausführungen W1, V2A und V4A sowie in insgesamt 15 Größen von Größe 0 bis Größe 14 erhältlich. Abhängig von der Ausführung eignet sie sich für Schellen mit Durchmessern von 40 bis 493 mm und Bandbreiten von 20, 25 oder 30 mm. Aus einer Schelle eine Halterungsschelle machen Die K1 Konsole ergänzt eine passende Schelle um eine Befestigungsmöglichkeit zum Untergrund. Auf diese Weise kann aus einer geeigneten Schlauch- oder Spannschelle eine Halterungsschelle zur Fixierung zylindrischer Komponenten aufgebaut werden. Das modulare Prinzip ermöglicht es Konstrukteuren, Anlagenbauern und Instandhaltern, Schelle und Konsole passend zum benötigten Durchmesser, zur Bandbreite und zur vorgesehenen Materialausführung zusammenzustellen. Geeignet für Gelenkbolzenschellen, MAXI- und HD-Schellen Die Konsole K1 eignet sich zur Kombination mit passenden Schellen aus verschiedenen Produktgruppen. Dazu gehören insbesondere: Gelenkbolzenschellen MAXI Schlauchschellen HD-Schellen Vor der Kombination müssen insbesondere Bandbreite, Größe und konstruktive Ausführung von Schelle und Konsole miteinander abgeglichen werden. Für Rohre, Behälter und zylindrische Bauteile Mit einer passenden Schelle bildet die K1 Konsole eine Halterung für unterschiedlichste zylindrische Komponenten. Typische Anwendungen finden sich im Maschinen- und Anlagenbau, in der Hydraulik- und Fluidtechnik sowie im Rohrleitungsbau. Mögliche Einsatzbereiche sind beispielsweise: Rohrleitungen Hydraulik- und Fluidleitungen Behälter und Speicher Filtergehäuse Pumpen- und Versorgungskomponenten zylindrische Maschinenbauteile Bauteile in Fahrzeugen und Nutzfahrzeugen Komponenten in Sondermaschinen und technischen Anlagen Werkstoffe W1, V2A und V4A Die Konsole K1 ist in drei Werkstoffausführungen verfügbar: W1 V2A V4A Damit kann die Materialausführung entsprechend der jeweiligen Konstruktion und den Umgebungsbedingungen gewählt werden. Für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit stehen Ausführungen in V2A und V4A zur Verfügung. Verfügbare Größen der Konsole K1 Die passende Konsolengröße richtet sich nach dem Durchmesserbereich und der Bandbreite der eingesetzten Schelle: Größe Geeignet für Ø Bandbreite 040–62 mm20 mm 163–80 mm20 mm 281–100 mm20 mm 3101–118 mm25 mm 4119–136 mm25 mm 5137–163 mm25 mm 6163–180 mm25 mm 7181–207 mm25 mm 8208–234 mm25 mm 9235–259 mm30 mm 10261–298 mm30 mm 11300–337 mm30 mm 12339–389 mm30 mm 13391–441 mm30 mm 14443–493 mm30 mm Bandbreiten 20, 25 und 30 mm Abhängig von der Konsolengröße ist die K1 für unterschiedliche Schellenbandbreiten vorgesehen: Größe 0 bis 2: für 20 mm Bandbreite Größe 3 bis 8: für 25 mm Bandbreite Größe 9 bis 14: für 30 mm Bandbreite Bei der Auswahl der passenden Konsole müssen daher sowohl der Durchmesserbereich als auch die Bandbreite der verwendeten Schelle berücksichtigt werden. Technische Daten der Konsole K1 Produkt: Konsole K1 Ausführung: Konsole für Halterungsschellen Funktion: Ergänzung einer geeigneten Schelle zu einer Halterungsschelle Werkstoffe: W1, V2A oder V4A Verfügbare Größen: 0 bis 14 Durchmesserbereiche: 40 bis 493 mm Bandbreiten: 20 / 25 / 30 mm Geeignet für: unter anderem Gelenkbolzenschellen, MAXI- und HD-Schellen Typische Anwendung: Befestigung von Rohren, Behältern und zylindrischen Bauteilen Montagebereich: Gestelle, Maschinenrahmen und geeignete Montageflächen Ähnlich HYDAC Konsole HRGKSM Die K1 ist als Konsole für Halterungsschellen ausgeführt und ähnelt in ihrer Anwendung der HYDAC Konsole HRGKSM. Sie kann als alternative Lösung betrachtet werden, sofern Abmessungen, Bandbreite, Schellengeometrie und die konstruktiven Anforderungen der jeweiligen Anwendung übereinstimmen. Vor einem Austausch oder einer Verwendung als Alternative sollten die technischen Maße der vorhandenen Konstruktion sorgfältig geprüft werden. Für Maschinenbau, Hydraulik und industrielle Instandhaltung Die Konsole K1 eignet sich insbesondere für professionelle Anwendungen in: Maschinen- und Anlagenbau Hydraulik- und Fluidtechnik Rohrleitungsbau industrieller Wartung und Instandhaltung Fahrzeug- und Nutzfahrzeugbau Land- und Arbeitsmaschinen Sondermaschinenbau Pumpen- und Versorgungstechnik Modularer Aufbau von Halterungsschellen Durch die Kombination einer passenden Schelle mit der Konsole K1 lässt sich eine individuelle Halterung auf Basis standardisierter Komponenten zusammenstellen. Dies bietet insbesondere bei Neubau, Nachrüstung und Reparatur von Maschinen und Anlagen eine flexible Möglichkeit zur Befestigung von Rohren und zylindrischen Bauteilen. Weiteres passendes Zubehör finden Sie in unserer Kategorie Zubehör für Schlauchbefestigungen. Hinweis: Vor der Montage müssen Konsolengröße, Schellenbandbreite, Durchmesserbereich, Werkstoff und konstruktive Kompatibilität geprüft werden. Bei der Auslegung der vollständigen Halterung sind zudem das Gewicht des Bauteils, auftretende statische und dynamische Belastungen sowie die Befestigung am jeweiligen Untergrund zu berücksichtigen.
Gelenkbandschelle / Speicherschelle mit Gummierung, Konsole K1
Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.
GBSP Gelenkbolzen-Verschluss mit Inbusschraube zum Anschweißen
Gelenkbolzen Verschluss Der GBSP Gelenkbolzen Verschluss zum Anschweißen ist erhältlich in den Bandbreiten 20mm, 25mm und 30 mm. Beim Material des Gelenkbolzen Verschluss können Sie zudem zwischen W2 (Band und Gehäuse 1.4016, Schraube verzinkt) und W4 (1.4301) wählen. Die Bandbreite kann wie folgt gewählt werden: Bandbreite Schraube Klemmbereich 20 mm M6x50 +/- 2.5 mm 25 mm M8x70 +/- 4.0 mm 30 mm M10x90 +/- 5.0 mm
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 25 mm | DIN 3017
Gelenkbolzenschelle nach DIN 3017 Die NORMACLAMP® Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die Gelenkbolzenschelle nach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle ist vielfältig einsetztbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.
GBS Power-Clamps® Typ 25-1-2, zweiteilig, Bandbreite 25 mm, Band doppelt gezogen
Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 25-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 25 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Anzugsdrehmoment: max. 25 Nm
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 18 mm | DIN 3017
NORMACLAMP® Gelenkbolzenschellenach DIN 3017 Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und starke Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die NORMACLAMP® Gelenkbolzenschellenach DIN 3017 ist jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzenschelle findet ihren Einsatz im Maschinenbau, in der Landwirtschaft, im Automobilbau, im Sanitärbereich, im Gartenbau, im Haushalt oder beim Hobby. Empfohlenes Anzugsdrehmoment: 8 Nm Bruchdrehmoment (minimal): 15 Nm Bitte Beachten Sie: Die Spannbereiche 17-19, 19-21, 21-23 und 23-25 mm sind fertigungsbedingt in allen Werkstoffen nicht mechanisch eingehängt, sondern punktgeschweißt und mit Vollbolzen.
NORMACLAMP® Gelenkbolzenschelle GBS M mit QRC Verschluss, Stahl verzinkt (W1)
NORMA Gelenkbolzenschelle GBS M mit QRC Verschluss GBS M QRC mit Schnellverschluss kommt vorrangig bei Anwendungen zum Einsatz, bei denen die Schelle strenge Anforderungen erfüllen muss. Verwendet wird die Gelenkbolzenschelle GBS M mit QRC-Verschluss um dickwandige (harte) Saug- und Druckluftschläuchen zu befestigen. In Nutz- und Sonderfahrzeuge werden diese Schlauchschelle oft verbaut, da die Gelenkbolzenschelle außergewöhnlich hohen Bandzugkräften standhält. Die GBS-Schellen mit Schnellverschluss lassen sich zudem äußerst einfach installieren und wieder öffnen.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 20 mm | DIN 3017
DIN 3017 Gelenkbolzenschelle Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und robuste Befestigung von Rohren sowie glattwandigen Druck- und Saugluftschläuchen mit erhöhten Härtegraden. DIN 3017 Gelenkbolzenschellen sind jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzschelle ist vielfältig einsetztbar. Folgende Einsatzbereiche meistert die Gelenkbolzenschelle sehr professionell: Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby. Die DIN 3017 Gelenkbolzenschelle ist für Spannbereiche von 43 mm bis 68 mm ausgelegt.
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 30 mm | DIN 3017
DIN 3017 NORMACLAMP® Gelenkbolzenschelle Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle Teil 3 Form C1 steht für eine starke und sichere Befestigung von Rohren sowie glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Die DIN 3017 NORMACLAMP® Gelenkbolzenschelle zeichnet sich durch die Wiederverwendbarkeit aus. Mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen ist die DIN 3017 NORMACLAMP® Gelenkbolzenschelle einfach zu montieren. Diese Gelenkbolzenschelle ist sehr vielfältig einsetztbar. Der Spannbereich ist von 130 mm bis 252 mm in Abstufungen wählbar.
GBS Power-Clamps® Typ 20-1-2, zweiteilig, Bandbreite 20 mm, Band doppelt gezogen
Gelenkbolzenschelle Power-Clamps® Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 20-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 20 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Der Spannbereich der Gelenkbolzenschelle Power-Clamps® ist von 32 mm bis 160 mm in Abstufungen auswählbar.
Gelenkbolzenschelle GBS, gelb-verzinkte Verschlussteile, W2
Die Gelenkbolzenschelle GBS mit gelb-verzinkten (chromatierten) nach DIN 3017 für eine sichere und starke Befestigung von glattwandigen Saug- und Druckluftschläuchen mit hohen Härtegraden. Diese Schelle ist vielfältig einsetzbar im Bereich Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby.
Zweiteilige Gelenkbolzenschelle GBS M | DIN 3017 | NORMACLAMP®
Schlauchschelle mit Gelenkbolzenverschluss nach DIN 3017 Die zweiteilige Gelenkbolzenschelle GBS-M ist ausgelegt für Anwendungen mit hoher Belastung. Beispielsweise das Befestigen vom Saugschlauch und Druckschlauch mit hoher Shorehärte oder Kunststoff- / Stahleinlagen. Diese hochwertige und stabile Schlauchschelle mit Gelenkbolzenverschluss ist ideal geeignet für den Nutzfahrzeugbau, die Industrie, für Baumaschinen, die Landwirtschaft oder den Bergbau. Die verbauten Hohlbolzen reduzieren die Belastung der Schraube und des Bands. Die Folge ist eine erhöhte Lebensdauer und Haltbarkeit der Schlauchschelle selbst. Die 2-teilige Ausführung der GBS-M hat eine noch höhere Spannkraft als die einteilige Gelenkbolzenschelle und ist ebenso in größeren Spannbereichen erhältlich.
Wann ist eine Gelenkbolzenschelle die richtige Wahl?
Eine Gelenkbolzenschelle – häufig auch kurz GBS genannt – kommt vor allem dort zum Einsatz, wo eine klassische Schlauchschelle aufgrund hoher mechanischer Belastungen, großer Schlauchdurchmesser oder besonders steifer Schläuche an ihre Grenzen kommt. Der Gelenkbolzenverschluss ermöglicht eine kraftvolle und gleichmäßige Verspannung des Schellenbands.
Typische Einsatzbereiche für Gelenkbolzenschellen sind unter anderem:
- Maschinen- und Anlagenbau
- Nutzfahrzeug- und Sonderfahrzeugbau
- Baumaschinen und Landmaschinen
- Landwirtschaft
- Filter- und Abfüllanlagen
- Saug- und Druckleitungen
- Industrie- und Rohrleitungssysteme
- Werkstätten und Instandhaltung
Für weniger stark belastete Schlauchverbindungen finden Sie in unserer Kategorie Schlauchschellen weitere Bauformen und Größen. Einen Überblick über weitere Möglichkeiten zur Schlauchbefestigung erhalten Sie in unserer Hauptkategorie.
Gelenkbolzenschelle aus Edelstahl oder verzinktem Stahl?
Welcher Werkstoff für eine Gelenkbolzenschelle geeignet ist, hängt wesentlich von den Umgebungsbedingungen ab. Während verzinkte Ausführungen für viele industrielle und technische Standardanwendungen geeignet sind, bieten Gelenkbolzenschellen aus Edelstahl eine erhöhte Korrosionsbeständigkeit.
| Werkstoff | Ausführung | Typische Verwendung |
|---|---|---|
| W1 | Stahl verzinkt | Allgemeine technische Anwendungen und trockene Umgebungen |
| W2 | Edelstahlband bzw. Edelstahlgehäuse mit verzinkten Verschlussteilen – genaue Ausführung artikelabhängig | Industrie, Fahrzeugtechnik und Anwendungen mit erhöhten Anforderungen an den Korrosionsschutz |
| W4 | Edelstahl, z. B. 1.4301 | Feuchte Umgebungen und Anwendungen mit hohen Anforderungen an die Korrosionsbeständigkeit |
| W5 | Edelstahl, z. B. 1.4571 oder 1.4401 | Anspruchsvolle Umgebungsbedingungen und erhöhte Anforderungen an die Korrosionsbeständigkeit |
Welche Edelstahl-Gelenkbolzenschelle für Ihren konkreten Einsatz geeignet ist, sollte zusätzlich anhand des Mediums, der Temperatur, der Umgebungsbedingungen und der geforderten mechanischen Belastbarkeit geprüft werden. Die genaue Werkstoffangabe finden Sie direkt beim jeweiligen Artikel.
Einteilige oder zweiteilige Gelenkbolzenschellen?
Einteilige Gelenkbolzenschellen
Einteilige GBS sind die klassische Ausführung für zahlreiche industrielle Schlauchverbindungen. Sie kombinieren eine kompakte Bauweise mit hohen Bandzugkräften und stehen in vielen unterschiedlichen Spannbereichen und Bandbreiten zur Verfügung.

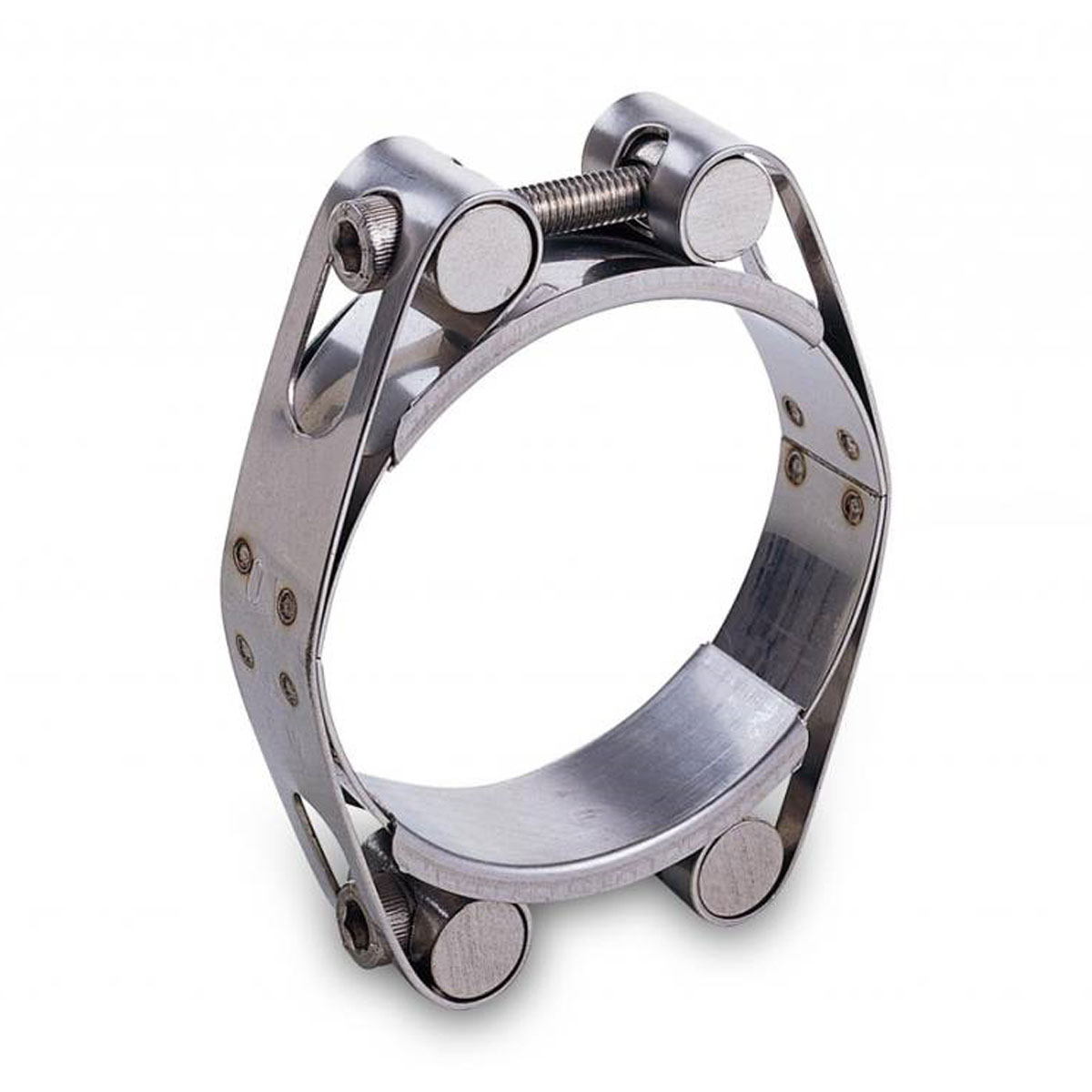

Zweiteilige Gelenkbolzenschellen
Bei größeren Durchmessern oder besonders anspruchsvollen Befestigungsaufgaben können zweiteilige Gelenkbolzenschellen Vorteile bieten. Durch den zweiteiligen Aufbau sind je nach Ausführung größere Spannbereiche, eine flexible Montage und besonders hohe Spannkräfte möglich.

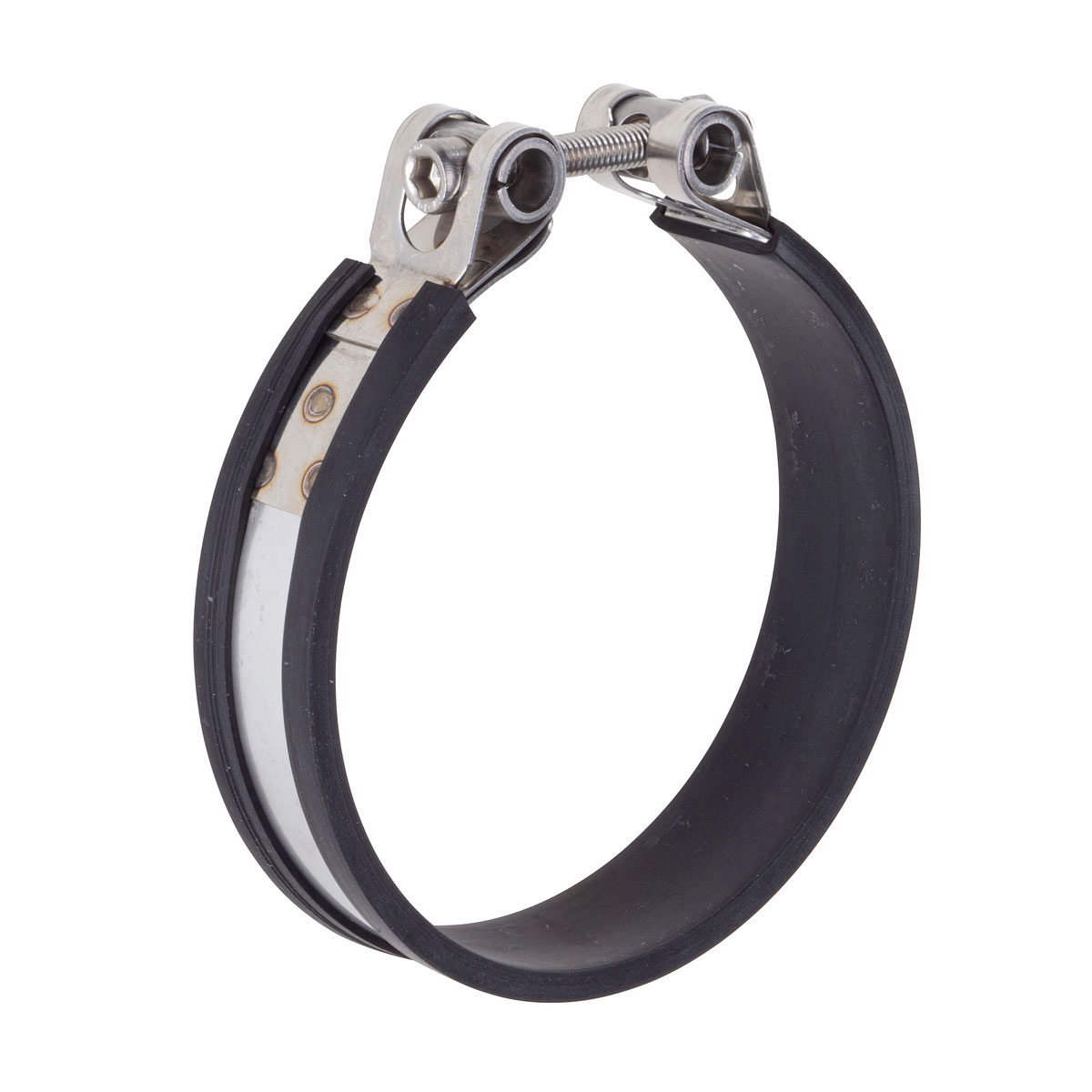

Gelenkbolzenschellen mit Gummierung
Für Anwendungen, bei denen zusätzlich eine schützende oder dämpfende Auflage benötigt wird, stehen Gelenkbolzenschellen mit Gummierung zur Verfügung. Die Gummieinlage kann die Oberfläche des eingespannten Bauteils schützen und abhängig von der Anwendung zur Dämpfung von Schwingungen beitragen.
Gelenkbolzenschellen nach DIN 3017
Im Sortiment finden Sie unter anderem NORMACLAMP® GBS M Gelenkbolzenschellen nach DIN 3017 Teil 3 Form C1. Diese Ausführungen sind für die sichere Befestigung von Rohren sowie glattwandigen Saug- und Druckschläuchen mit erhöhten Härtegraden ausgelegt.
Bitte beachten Sie, dass nicht zwangsläufig jede Gelenkbolzenschelle innerhalb der Kategorie derselben Norm oder Bauform entspricht. Maßgeblich sind deshalb immer die technischen Angaben des jeweiligen Artikels.
Wie finde ich die richtige Größe der Gelenkbolzenschelle?
Entscheidend für die Auswahl ist der tatsächliche Außendurchmesser des zu befestigenden Schlauchs. Dieser sollte möglichst in dem Zustand gemessen werden, in dem die Schelle später montiert wird. Wird ein Schlauch beispielsweise auf eine Schlauchtülle geschoben, kann sich sein Außendurchmesser gegenüber dem unmontierten Zustand verändern.
Bei der Auswahl sollten Sie insbesondere auf folgende Punkte achten:
- Spannbereich: Der gemessene Außendurchmesser muss innerhalb des angegebenen Spannbereichs liegen.
- Bandbreite: Sie beeinflusst unter anderem die Auflagefläche und ist passend zur Anwendung auszuwählen.
- Werkstoff: W1, W2, W4 oder W5 entsprechend den Umgebungsbedingungen auswählen.
- Bauform: Einteilige, zweiteilige oder gummierte Ausführung passend zur Montage und Belastung wählen.
- Anzugsdrehmoment: Die produktspezifischen Herstellerangaben beachten.
Gerade bei Gelenkbolzenschellen ist die korrekte Größenwahl wichtig. Nutzen Sie deshalb die Spannbereichsfilter in unserem Shop, um die Auswahl auf den benötigten Außendurchmesser einzugrenzen.
Gelenkbolzenschellen für hohe Belastungen
Gelenkbolzenschellen sind für Anwendungen konzipiert, bei denen eine stabile und belastbare Verbindung gefordert ist. Das macht sie insbesondere bei robusten Saugschläuchen, Druckschläuchen sowie Schläuchen mit Kunststoff- oder Stahleinlagen interessant.
Je nach Ausführung stehen unterschiedliche Bandbreiten, Spannbereiche und Werkstoffqualitäten zur Verfügung. Auch für besonders große oder nicht standardisierte Durchmesser bietet Schellen-Shop Gelenkbolzenschellen als Sonderfertigung nach Maß an.
Sie sind unsicher, welche Gelenkbolzenschelle für Ihre Anwendung geeignet ist? Wir unterstützen Sie gerne bei der Auswahl von Spannbereich, Bauform und Werkstoff. Auch kleine Mengen hochwertiger Industrieware können direkt über unseren Onlineshop bestellt werden.
Häufige Fragen zu Gelenkbolzenschellen
Was ist eine Gelenkbolzenschelle?
Eine Gelenkbolzenschelle ist eine besonders robuste Form der Schlauchschelle. Über einen Gelenkbolzenverschluss und eine Spannschraube wird das Schellenband zusammengezogen. Sie wird vor allem für dickwandige, steife oder mechanisch stark belastete Schläuche eingesetzt.
Wann verwendet man eine Gelenkbolzenschelle statt einer normalen Schlauchschelle?
Gelenkbolzenschellen eignen sich besonders für Anwendungen mit erhöhten Anforderungen an Spannkraft und Belastbarkeit, beispielsweise bei Saug- und Druckschläuchen mit hoher Shorehärte oder mit Kunststoff- und Stahleinlagen. Für weniger stark belastete Anwendungen können klassische Schlauchschellen ausreichend sein.
Welche Gelenkbolzenschelle aus Edelstahl sollte ich wählen?
Das hängt von den Umgebungsbedingungen ab. Im Sortiment finden Sie unter anderem W4-Ausführungen aus Edelstahl 1.4301 sowie W5-Ausführungen aus Edelstahlwerkstoffen wie 1.4571 oder 1.4401. Entscheidend sind unter anderem Feuchtigkeit, Medium, Temperatur und Korrosionsbelastung.
Wie bestimme ich die richtige Größe?
Messen Sie den tatsächlichen Außendurchmesser des Schlauchs an der späteren Montagestelle. Der ermittelte Durchmesser muss innerhalb des angegebenen Spannbereichs der Gelenkbolzenschelle liegen.
Was ist der Unterschied zwischen einteiligen und zweiteiligen Gelenkbolzenschellen?
Einteilige Gelenkbolzenschellen eignen sich für zahlreiche Standardanwendungen. Zweiteilige Ausführungen ermöglichen je nach Konstruktion größere Spannbereiche, eine flexiblere Montage und können für besonders hohe Belastungen geeignet sein.

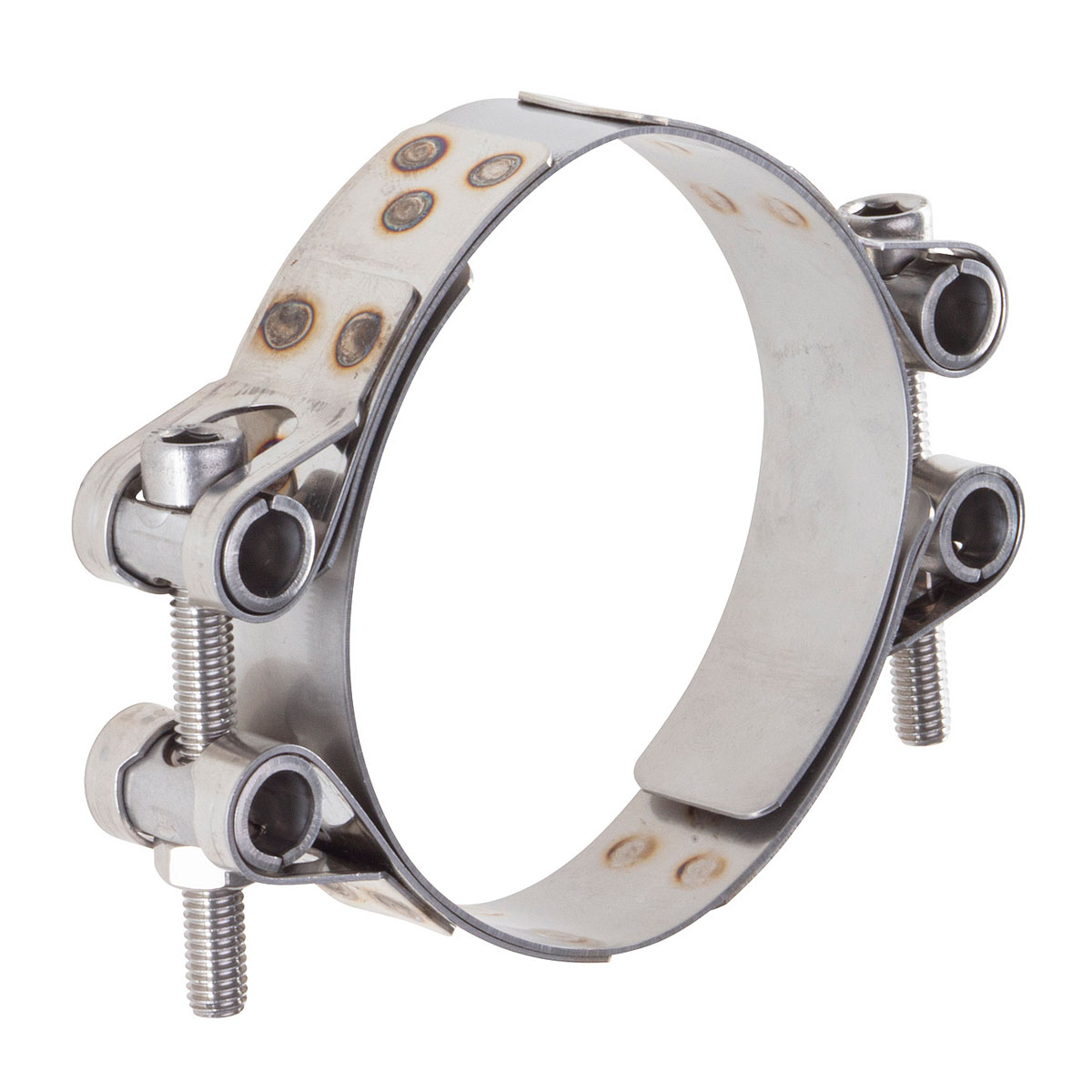

Gibt es Gelenkbolzenschellen nach Maß?
Ja. Für Durchmesser oder Anwendungen außerhalb der verfügbaren Standardausführungen bietet Schellen-Shop Gelenkbolzenschellen als Sonderfertigung nach Maß an. Je nach Ausführung sind unterschiedliche Bandbreiten, Werkstoffe und Bauformen erhältlich.
