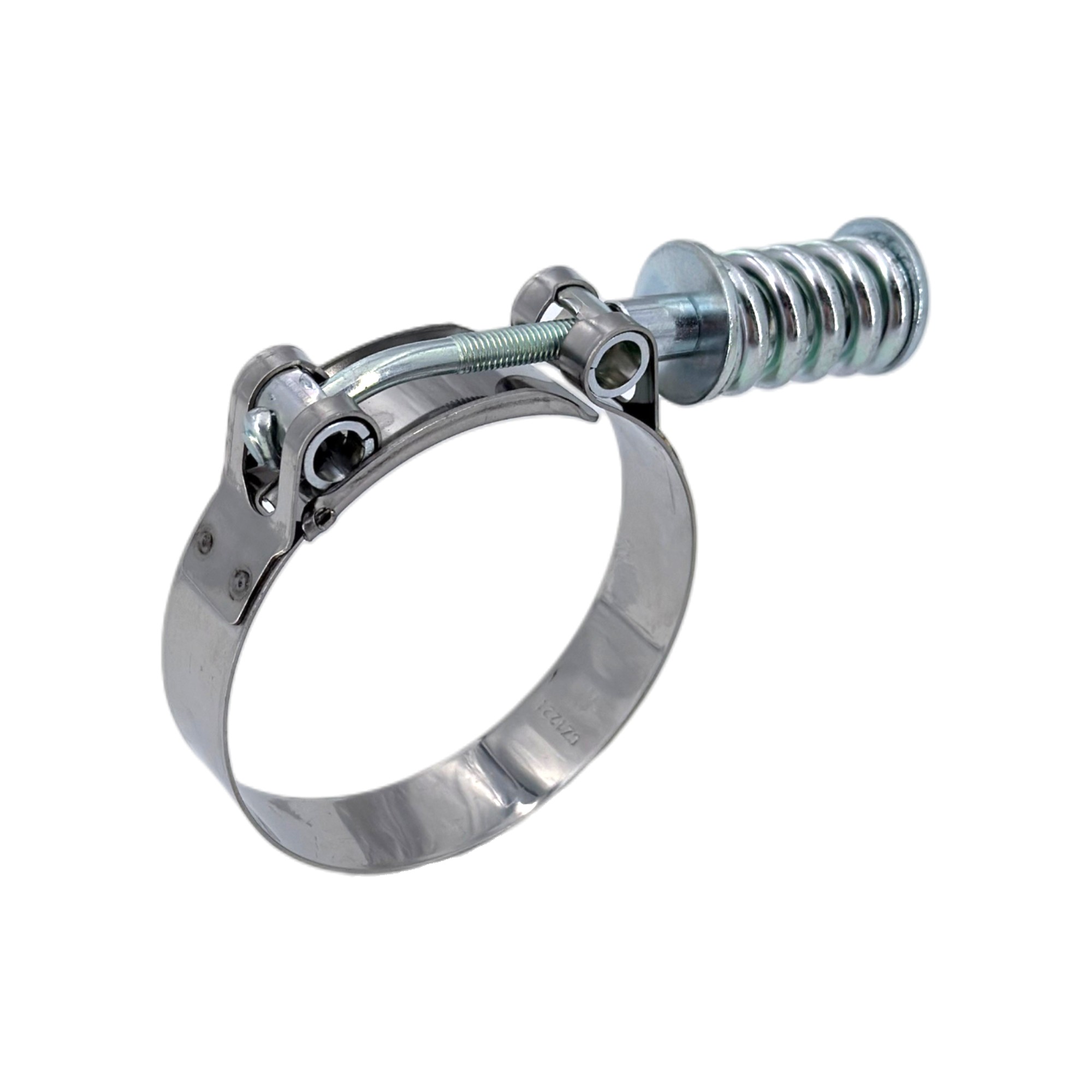

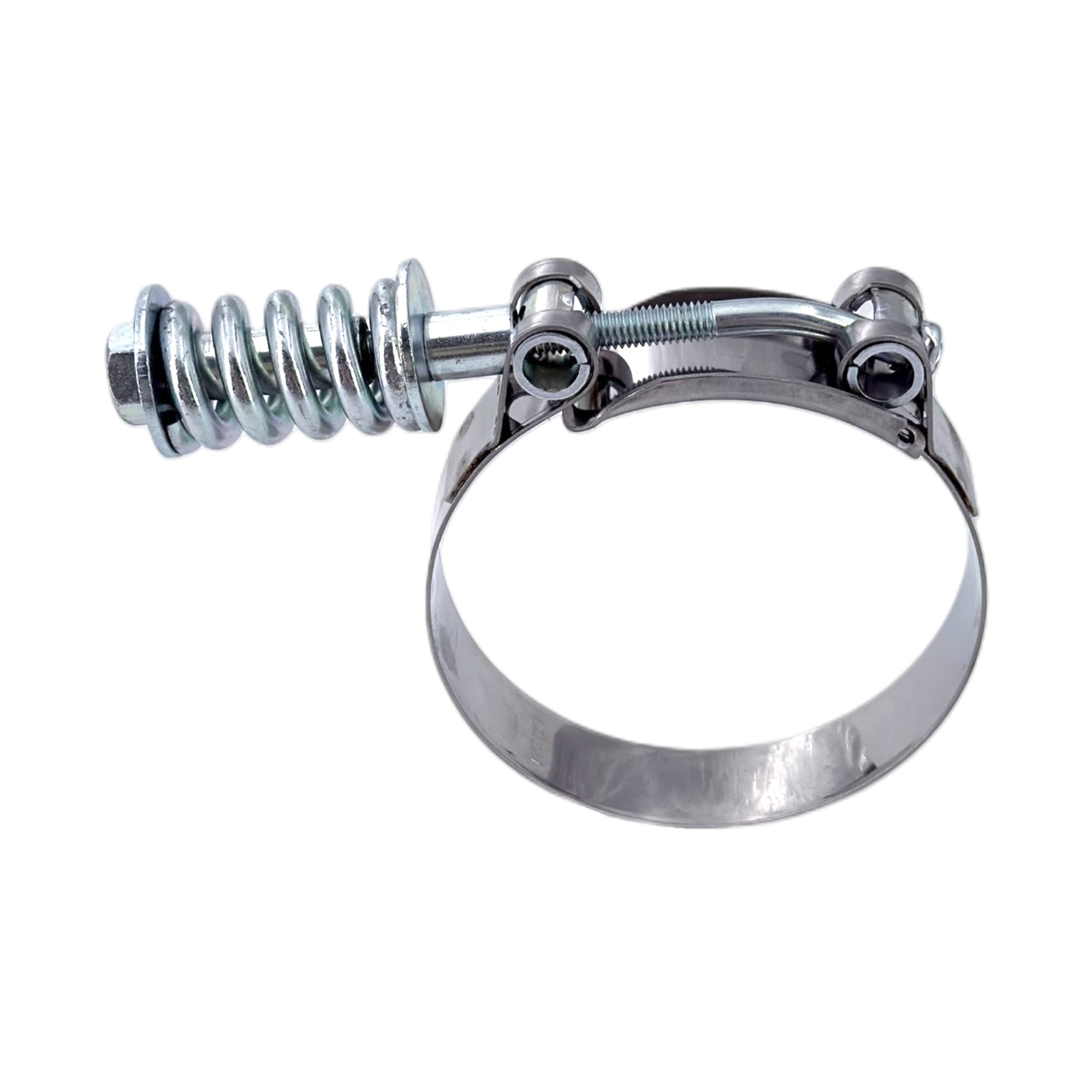

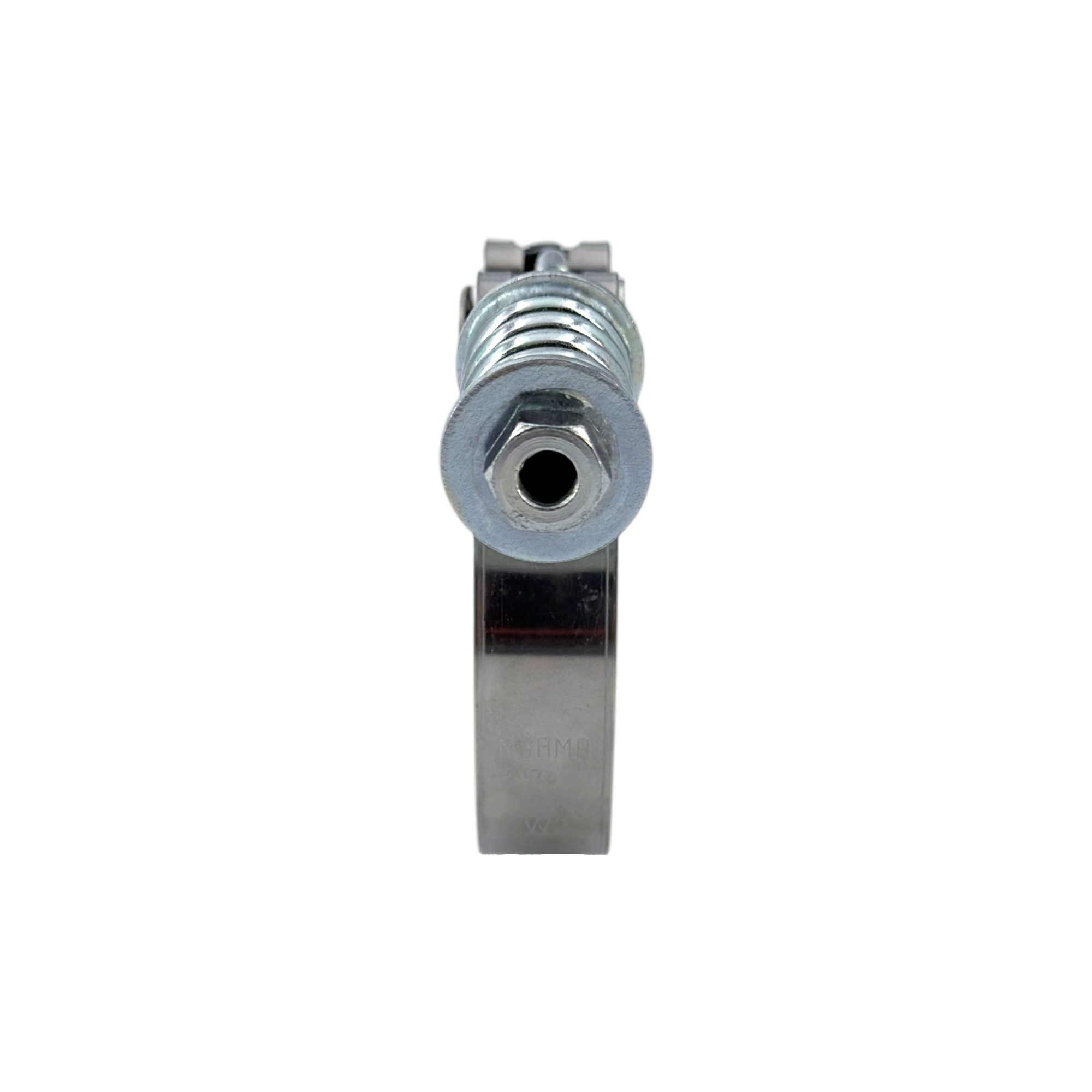

Gelenkbolzenschelle GBS 8112 mit Druckfeder, Breite 20 mm, W2 – 55-65
13,75 €
Sofort lieferbar.
Gelenkbolzenschelle GBS 8112 mit Druckfeder – DIN 3017-C1, 20 mm, W2
Die Gelenkbolzenschelle GBS 8112 nach DIN 3017-C1 ist eine einteilige GBS mit integrierter Druckfeder. Das Federelement unterstützt ein automatisches Nachspannen bei temperaturbedingten Veränderungen der Schlauchverbindung und trägt dadurch zu einer hohen Dichtzuverlässigkeit über einen weiten Temperaturbereich bei.
Mit einer Bandbreite von 20 mm ist die GBS 8112 für belastbare Schlauchverbindungen in Fahrzeugtechnik, Industrie und Infrastruktur ausgelegt. Die Werkstoffausführung W2 kombiniert Band und Schellenkopf aus rostfreiem Stahl 1.4016 mit einer verzinkten Schraube und einer verzinkten Druckfeder.
Verfügbare Spannbereiche der GBS 8112
| Spannbereich | Bandbreite | Hinweis |
|---|---|---|
| 55–65 mm | 20 mm | |
| 64–74 mm | 20 mm | |
| 69–79 mm | 20 mm | Abverkauf |
| 74–84 mm | 20 mm | |
| 80–90 mm | 20 mm | Abverkauf |
| 83–93 mm | 20 mm | |
| 92–102 mm | 20 mm | |
| 99–109 mm | 20 mm | |
| 106–116 mm | 20 mm | |
| 112–122 mm | 20 mm | |
| 120–130 mm | 20 mm | |
| 130–140 mm | 20 mm |
Gelenkbolzenschelle nach DIN 3017-C1
Die GBS 8112 ist als einteilige Gelenkbolzenschelle nach DIN 3017-C1 ausgeführt. Gelenkbolzenschellen werden für Schlauchverbindungen eingesetzt, bei denen eine hohe Spannkraft und eine belastbare Klemmung erforderlich sind.
Das 20 mm breite Schellenband verteilt die Spannkraft auf eine größere Fläche des Schlauchs. Die verfügbaren Spannbereiche reichen von 55–65 mm bis 130–140 mm.
Druckfeder gleicht Temperaturveränderungen aus
Die Besonderheit der GBS 8112 ist die im Spannsystem integrierte Druckfeder. Bei Temperaturänderungen können sich Schlauch, Anschlussstutzen und weitere Bauteile unterschiedlich ausdehnen oder zusammenziehen. Das Federelement reagiert auf solche Veränderungen und unterstützt das Nachspannen der Verbindung.
Dadurch eignet sich die Gelenkbolzenschelle insbesondere für Anwendungen mit wiederkehrenden Temperaturwechseln, bei denen eine möglichst konstante Vorspannung und zuverlässige Abdichtung der Schlauchverbindung erforderlich sind.
Werkstoff W2 mit Band und Schellenkopf aus 1.4016
Die GBS 8112 wird in der Werkstoffausführung W2 gefertigt. Die einzelnen Komponenten bestehen aus unterschiedlichen Werkstoffen beziehungsweise Oberflächen:
- Band: rostfreier Stahl 1.4016
- Schellenkopf: rostfreier Stahl 1.4016
- Schraube: verzinkt
- Druckfeder: verzinkt
Die W2-Ausführung verbindet damit rostfreie Band- und Kopfkomponenten mit verzinkten Bauteilen des Spannmechanismus.
Einteilige GBS für belastbare Schlauchverbindungen
Die einteilige Konstruktion ermöglicht eine kompakte und stabile Ausführung. Der Gelenkbolzen überträgt die Spannkraft auf das Schellenband, während die integrierte Feder temperaturbedingte Veränderungen der Verbindung berücksichtigt.
Damit eignet sich die GBS 8112 besonders für technische Schlauchverbindungen, bei denen eine klassische Schlauchschelle aufgrund der erforderlichen Spannkraft oder wechselnder Betriebsbedingungen nicht ausreicht.
Anwendungsbereiche der GBS 8112
Die Gelenkbolzenschelle mit Druckfeder ist für unterschiedliche technische Einsatzbereiche vorgesehen, darunter:
- Nutzfahrzeuge
- Personenkraftwagen
- Industrie
- Infrastruktur
Besonders sinnvoll ist die Konstruktion bei Schlauchverbindungen, die während des Betriebs wechselnden Temperaturen ausgesetzt sind.
Technische Eigenschaften im Überblick
- Typ: GBS 8112
- Ausführung: einteilige Gelenkbolzenschelle
- Norm: DIN 3017-C1
- Besonderheit: integrierte Druckfeder
- Bandbreite: 20 mm
- Werkstoffausführung: W2
- Band: rostfreier Stahl 1.4016
- Schellenkopf: rostfreier Stahl 1.4016
- Schraube: verzinkt
- Druckfeder: verzinkt
- Spannbereiche: 55–65 mm bis 130–140 mm
- Funktion: automatisches Nachspannen bei Temperaturveränderungen
- Anwendungen: Nutzfahrzeuge, Personenkraftwagen, Industrie und Infrastruktur
Passenden Spannbereich auswählen
Für die richtige Größe ist der Außendurchmesser der montierten Schlauchverbindung maßgeblich. Dieser muss innerhalb des angegebenen Spannbereichs liegen. Liegt der gemessene Durchmesser beispielsweise bei 100 mm, ist eine Schelle erforderlich, deren Spannbereich diesen Wert sicher abdeckt.
Die Ausführungen 69–79 mm und 80–90 mm befinden sich im Abverkauf und sind daher nur solange verfügbar, wie der jeweilige Bestand reicht.
Weitere Gelenkbolzenschellen
Weitere Ausführungen finden Sie in unserer Kategorie einteilige Gelenkbolzenschellen. Das gesamte Sortiment verschiedener Bauformen und Werkstoffe finden Sie unter Gelenkbolzenschellen.
Weitere Lösungen zur Befestigung von Schläuchen finden Sie außerdem im Bereich Schlauchbefestigung.
