CPC NS4 Non-Spill Schnellkupplungen – 3,2 bis 9,5 mm
Die CPC NS4-Serie umfasst kompakte Non-Spill Schnellkupplungen für Fluidanwendungen, bei denen beim Trennen möglichst wenig Medium austreten soll. Integrierte Absperrventile schließen die Fluidwege beim Entkuppeln und ermöglichen dadurch ein sauberes und schnelles Trennen der Leitung – auch innerhalb des zulässigen Betriebsdruckbereichs.
Im Schellen-Shop finden Sie NS4 Kupplungen und Stecker für Schlauchinnendurchmesser von 3,2 bis 9,5 mm sowie mit NPT-, BSPT- und Klemmringanschlüssen. Zum Sortiment gehören gerade und gewinkelte Ausführungen, Komponenten zur Plattenmontage sowie Varianten mit roter oder blauer Farbcodierung.
Die NS4-Serie eignet sich besonders für Anwendungen, bei denen bereits geringe Medienverluste Kosten, Verschmutzungen, Prozessunterbrechungen oder zusätzlichen Reinigungsaufwand verursachen können.
NS4D1700206 - NS4 CPC Kupplung 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
Chemisch beständige CPC Kupplung mit 3,2 mm Schlauchanschluss Die chemisch beständige CPC Kupplung der NS4 Serie NS4D1700206 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Die NS4D1700206 ist chemisch beständig und besitzt ein tropffreies Absperrventil. Das Material der chemisch beständigen CPC Kupplung ist ABS und der Dichtring ist aus EPDM. Die Kupplung kann mittels Gamma-Strahlung sterilisiert werden. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der NS4-Serie kombinieren.

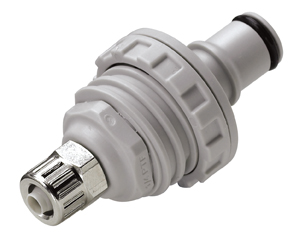

NS4D40004 - NS4 CPC Stecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Di
NS4 CPC Stecker mit 1/4" PTF Klemmringverschraubung Der NS4 CPC Stecker NS4D40004 hat eine Klemmringverschraubung mit 6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser. Der NS4D40004 CPC Stecker der NS4-Serie besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4-Serie kombinieren.
NS4D42006 - NS4 CPC Stecker 9,5 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtu
NS4 CPC Stecker mit 9,5 mm Schlauchanschluss Der CPC Stecker NS4D42006 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der NS4D42006 NS4 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen CPC Kupplungen der CPC NS4-Serie kombinieren.

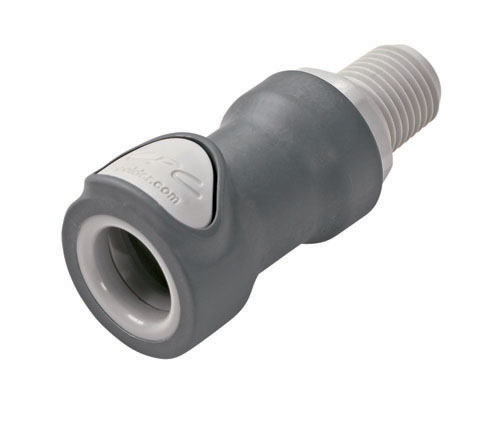

NS4D10004BSPT - NS4 CPC Kupplung 1/4" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NS4 CPC Kupplung mit 1/4" BSPT Außengewinde Die NS4 CPC Kupplung NS4D10004BSPT ist mit einem 1/4" BSPT Außengewinde ausgestattet. Die NS4D10004BSPT NS4 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.
NS4D42004 - NS4 CPC Stecker 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtu
NS4 CPC Stecker für die Plattenmontage Der CPC Stecker der NS4-Serie NS4D42004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D42004 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter für die Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker für die Plattenmontage mit allen Kupplungen der CPC NS4-Serie kombinieren.
NS4D2400406 - sterilisierbarer CPC Stecker 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Sterilisierbarer CPC Stecker mit 1/4" NPT Außengewinde Der sterilisierbare CPC Stecker NS4D2400406 hat ein 1/4" NPT Außengewinde. Der NS4D2400406 besitzt ein Absperrventil. Das Material des Steckers ist ABS und der Dichtring ist aus EPDM. Eine Sterilisation des CPC Steckers kann mittels Gamma-Stahlung durchgeführt werden. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4-Serie kombinieren.
NS4D22002 - NS4 CPC Stecker 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4 CPC Stecker mit 3,2 mm Schlauchanschluss Der CPC Stecker NS4D22002 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Der NS4D22002 NS4 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der NS4- Serie kombinieren.
NS4D17004 - NS4 CPC Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Kupplung der NS4-Serie mit 6,4 mm Schlauchanschluss und Absperrventil Die CPC Kupplung der NS4-Serie NS4D17004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die NS4D17004 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NS4-Serie kombinieren.

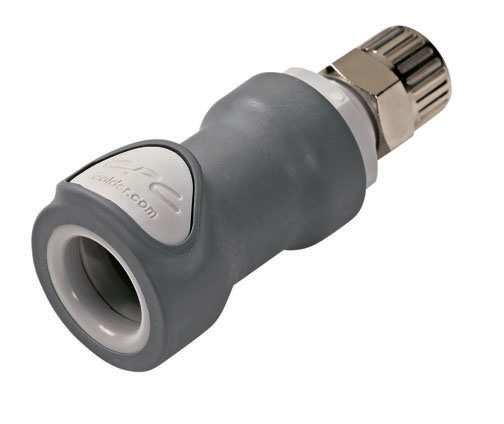

NS4D13006 - NS4 CPC Kupplung 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-D
NS4 CPC Kupplung mit 9,5 mm AD und 6,4 mm ID Klemmringverschraubung Die CPC Kupplung der NS4-Serie NS4D13006 hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Die CPC Kupplung der NS4-Serie NS4D13006 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.
NS4D1700606 - NS4 CPC Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4D1700606 NS4 CPC Kupplung mit 9,5 mm Schlauchanschluss und Absperrventil Die CPC Kupplung der NS4-Serie NS4D1700606 hat ein Schlauchanschluss für 9,5 mm Innendurchmesser. Die NS4D1700606 besitzt ein Absperrventil. Das Material der CPC Kupplung ist ABS und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

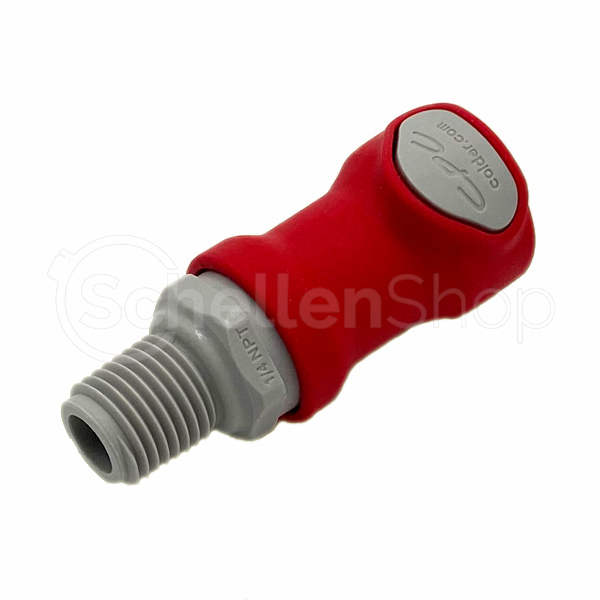

NS4D10004MRED - CPC-Schnellkupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung - Rot
CPC-Schnellkupplung 1/4" NPT Gewinde und Absperrventil Die CPC Kupplung NS4D10004MRED hat ein 1/4" NPT Außengewinde. Die NS4D10004MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der NS4-Serie kombinieren.

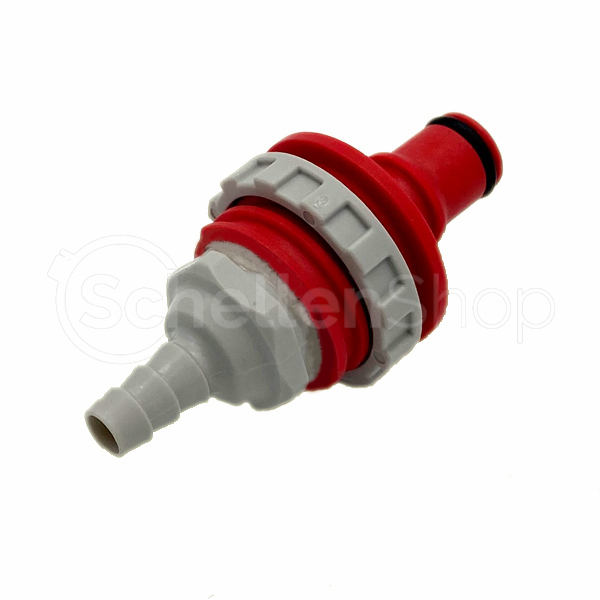

NS4D42004MRED - CPC Steckverbinder 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM
CPC Steckverbinder mit 6,4 mm Schlauchanschluss und tropffreien Absperrventil Der CPC Steckverbinder NS4D42004MRED hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D42004MRED besitzt ein Absperrventil, eine rote Farbkodierung und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der NS4-Serie kombinieren.
NS4D23004 - NS4 CPC Winkelstecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4 CPC Winkelstecker mit 6,4 mm Schlauchanschluss Der CPC Winkelstecker der NS4-Serie NS4D23004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D23004 besitzt ein Absperrventil. Das Material des Winkelsteckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Winkelstecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

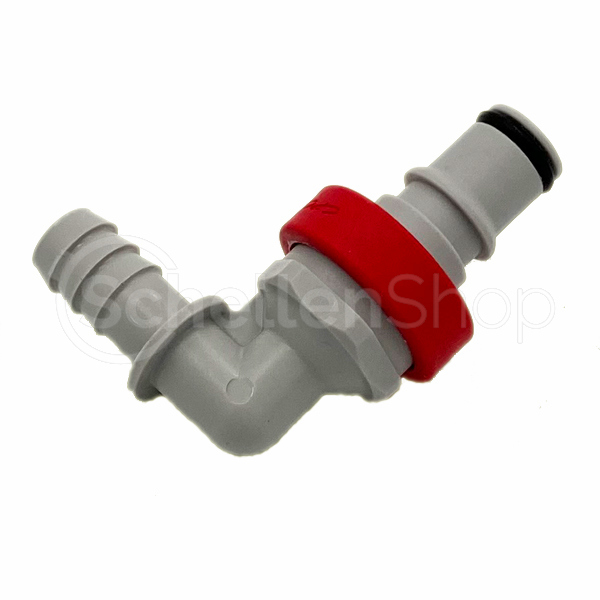

NS4D23006MRED - CPC-Winkelstecker 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung - Rot
CPC-Winkelstecker mit 9,5 mm Schlauchanschluss und roter Farbkodierung Der CPC-Winkelstecker mit roter Farbkodierung NS4D23006MRED hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der NS4D23006MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material des Winkelsteckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Winkelstecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

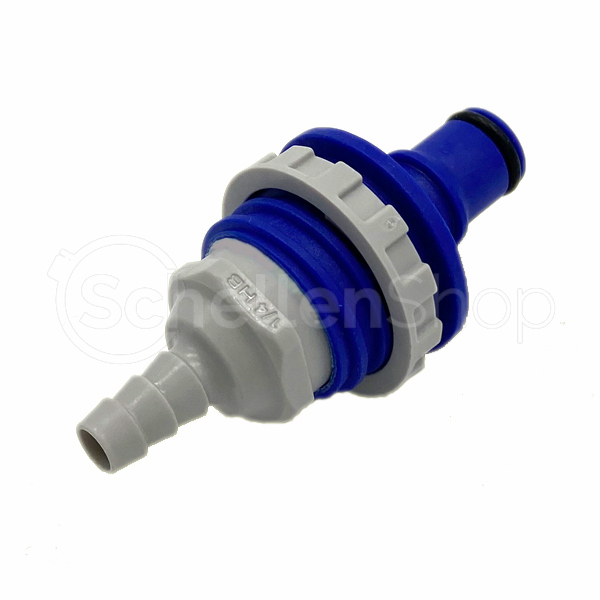

NS4D42004MBLU - CPC Stecker 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM - Blau
CPC Stecker mit 6,4 mm Schlauchanschluss und blauer Farbkodierung Der CPC Stecker mit blauer Farbkodierung NS4D42004MBLU hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D42004MBLU besitzt ein Absperrventil, eine blaue Farbkodierung und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit blauer Farbkodierung mit allen Kupplungen der CPC NS4-Serie kombinieren.

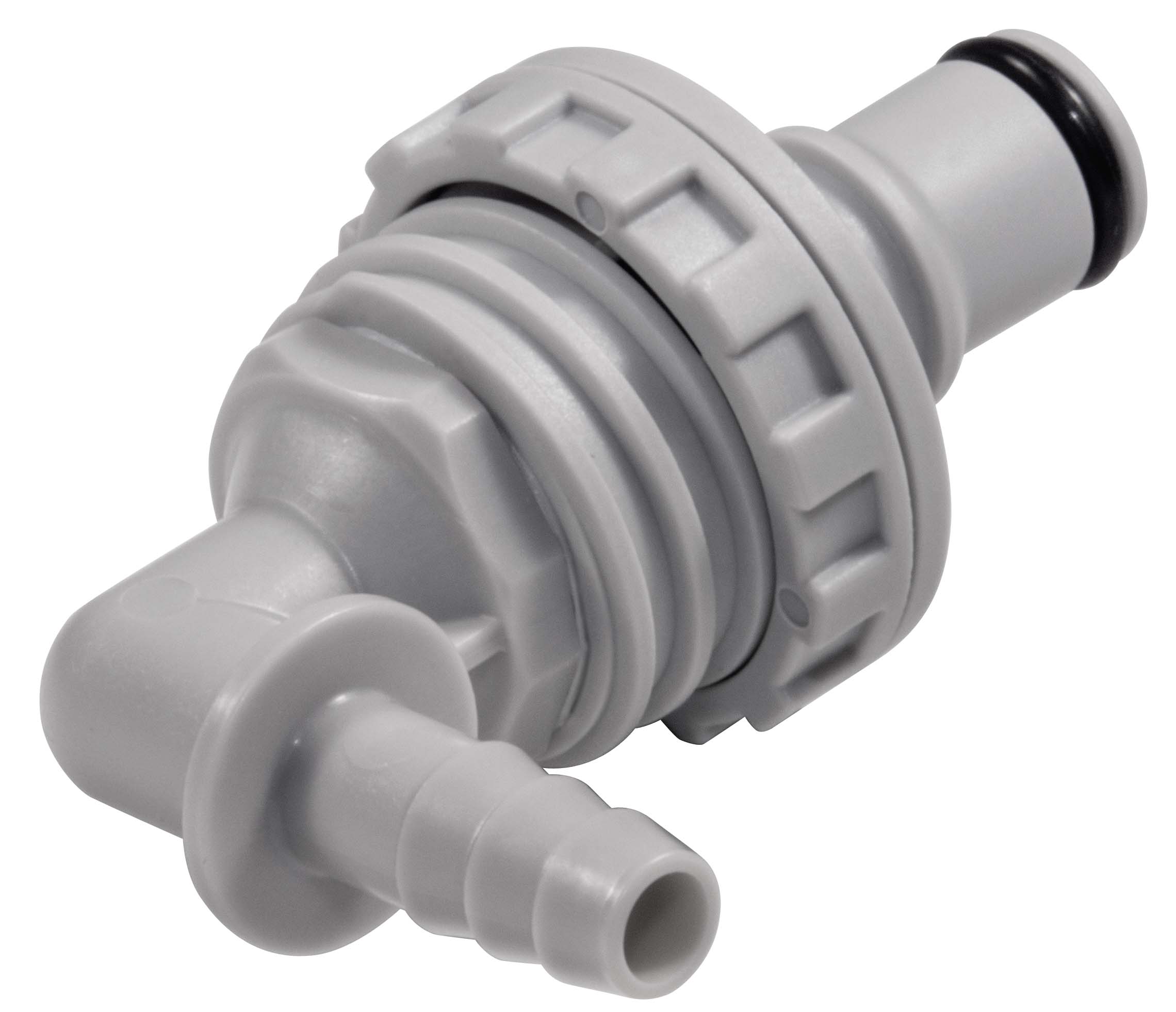

NS4D43004 - Winkelstecker 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtung
Winkelstecker mit 6,4 mm Schlauchanschluss zur Plattenmontage Der Winkelstecker NS4D43004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D43004 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Winkelsteckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Schlauchkupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Winkelstecker mit allen Kupplungen der NS4-Serie kombinieren.
731103 / EPDM-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
EPDM-Dichtung O-Ring für CPC Kupplung Ersatz-Dichtung aus EPDM für Stecker der Serien PLC, PLC12, LC, APC und NS4
NS4D43006 - NS4 CPC Wineklstecker 9,5 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-
NS4 CPC Stecker 9,5 mm Schlauchanschluss zur Plattenmontage Der CPC Winkelstecker NS4D43006 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der NS4D43006 besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

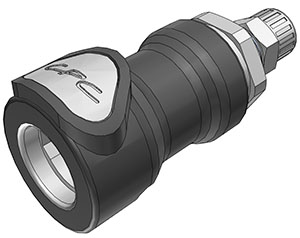

NS4D13004 - NS4 CPC Kupplung 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-D
CPC Kupplung der NS4-Serie mit 6,4 mm AD und 4,3 mm ID zur Klemmringverschraubung Die CPC Kupplung der NS4-Serie NS4D13004 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Die NS4D13004 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

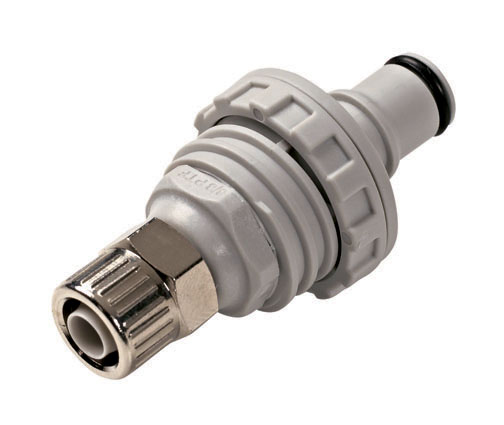

NS4D40006 - NS4 CPC Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Di
NS4 Stecker mit 3/8" PTF Klemmringverschraubung und Absperrventil Der NS4 Stecker NS4D40006 mit einer Klemmringverschraubung für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser ist sehr robust und für die Industrie gefertigt. Der NS4D40006 NS4 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4-Serie kombinieren.
731100 / BUNA-N-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
Buna-N Dichtung für CPC Kupplung Buna-N Dichtung für CPC Kupplung. Ersatz-Dichtung aus Buna-N für CPC Stecker der Serien PLC, PLC12, LC, APC und NS4

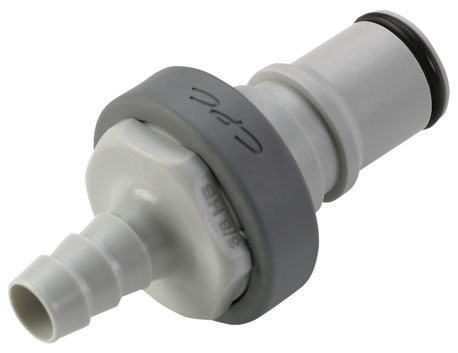

NS4D22006 - NS4 CPC Stecker 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4 CPC Stecker mit 9,5 mm Schlauchanschluss und In-Line Absperrventil Der NS4 CPC Stecker NS4D22006 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der NS4D22006 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der NS4-Serie kombinieren.

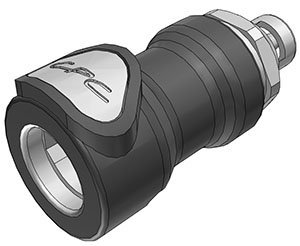

NS4D17002 - CPC Kupplung NS4-Serie 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Kupplung der NS4-Serie mit 3,2 mm Schlauchanschluss Die CPC Kupplung NS4D17002 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Die NS4D17002 CPC Kupplung der NS4-Serie besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.
NS4D10004 - NS4 CPC Kupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NS4 CPC Kupplung mit 1/4" NPT Außengewinde und Absperrventil Die CPC Kupplung der NS4-Serie NS4D10004 hat ein 1/4" NPT Außengewinde. Die NS4D10004 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.
- Non-Spill: geringer Medienaustritt beim Trennen
- Betriebsdruck, Temperatur & Werkstoffe
- 3,2 / 6,4 / 9,5 mm Schlauchanschluss
- NPT, BSPT & Klemmringanschlüsse
- Gerade, Winkel & Plattenmontage
- Farbcodierung für Medienleitungen
- Polypropylen oder sterilisierbares ABS?
- IdentiQuik® / RFID-Ausführungen
- Typische Anwendungen
- Häufige Fragen zur NS4-Serie
Non-Spill Schnellkupplung mit sehr geringem Medienaustritt
Das wichtigste Merkmal der NS4-Serie ist das Non-Spill Design. Kupplung und Stecker verfügen über integrierte Ventile, die beim Trennen der Verbindung schließen.
CPC spezifiziert für die NS4-Serie einen Medienaustritt von:
< 0,10 ml pro Trennvorgang innerhalb des zulässigen Druckbereichs.
Beim erneuten Verbinden beträgt der spezifizierte Lufteinschluss 0,26 ml pro Kupplungsvorgang.
Damit ist die NS4 besonders für Fluidkreisläufe geeignet, bei denen austretende Flüssigkeit möglichst vermieden werden soll – beispielsweise bei wertvollen Medien, empfindlicher Elektronik oder Anwendungen mit erhöhtem Reinigungsaufwand.
Die Bezeichnung Non-Spill bedeutet dabei nicht, dass technisch keinerlei Medienaustritt messbar ist. Entscheidend sind die vom Hersteller spezifizierten Werte.
Betriebsdruck, Betriebstemperatur & Werkstoffe der NS4-Serie
Für die technische Auswahl einer CPC NS4 Schnellkupplung müssen insbesondere Druck, Temperatur, Medium, Werkstoff und Dichtung berücksichtigt werden.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: 0 °C bis +71 °C / 32 °F bis 160 °F
Standardwerkstoffe der Polypropylen-Ausführung:
- Hauptkomponenten und Ventile: glasfaserverstärktes Polypropylen
- Soft-Touch-Überzug: TPV
- Entriegelungstaste: glasfaserverstärktes Polypropylen
- Ventilfeder: Edelstahl 316
- äußere Feder: Edelstahl 316
- O-Ringe: EPDM
Zusätzlich sind NS4-Ausführungen aus ABS mit TPE-Soft-Touch-Überzug erhältlich. Diese Varianten können je nach Produkt beispielsweise für Anwendungen eingesetzt werden, bei denen eine gamma-sterilisierbare Kupplung benötigt wird.
Bitte beachten: Druck, Temperatur, Medium, Chemikalien und Arbeitsumgebung können die Leistungsfähigkeit einer Schnellkupplung beeinflussen. Die konkrete Medienverträglichkeit und Eignung muss deshalb für die jeweilige Anwendung geprüft werden.
NS4 Schnellkupplungen für 3,2 bis 9,5 mm Schlauch
Die NS4-Serie deckt Schlauchinnendurchmesser von 3,2 bis 9,5 mm beziehungsweise 1/8" bis 3/8" ab.
Im aktuellen Schellen-Shop-Sortiment finden Sie insbesondere:
- 3,2 mm / 1/8"
- 6,4 mm / 1/4"
- 9,5 mm / 3/8"
NS4 für 3,2 mm Schlauch
Für kleine Fluidleitungen stehen Kupplungen und Stecker mit 3,2-mm-Schlauchtülle zur Verfügung. Auch bei diesen kompakten Varianten ist die Non-Spill-Absperrfunktion integriert.
NS4 für 6,4 mm Schlauch
6,4 mm beziehungsweise 1/4" gehört zu den besonders umfangreich verfügbaren Anschlussgrößen der NS4-Serie. Sie finden unter anderem Inline-Kupplungen, gerade Stecker, Winkelstecker und Varianten zur Plattenmontage.
NS4 für 9,5 mm Schlauch
Für größere Leitungen stehen entsprechende 9,5-mm- beziehungsweise 3/8"-Varianten zur Verfügung. Auch hier sind unterschiedliche Bauformen und Farbcodierungen erhältlich.
Bei klassischen Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl maßgeblich.
NS4 mit NPT-, BSPT- und Klemmringanschluss
Neben Schlauchtüllen stehen verschiedene Anschlussarten zur direkten Integration in Geräte und Leitungssysteme zur Verfügung.
1/4" NPT
NS4 Kupplungen und Stecker mit 1/4"-NPT-Außengewinde können direkt mit entsprechenden Geräte-, Verteiler- oder Armaturenanschlüssen verbunden werden.
NPT ist ein konisches Rohrgewinde. Gewindenorm, Gegenstück und Abdichtungsmethode müssen zur jeweiligen Anwendung passen.
R 1/4" BSPT
Zusätzlich finden Sie NS4 Kupplungen mit R 1/4" BSPT-Außengewinde.
NPT und BSPT sind unterschiedliche Gewindestandards und sollten trotz ähnlicher Nenngrößen nicht miteinander verwechselt werden.
Klemmringverschraubungen
Für definierte Rohr- beziehungsweise Schlauchabmessungen bietet die Serie außerdem Klemmringanschlüsse, beispielsweise:
- 6,4 mm AD / 4,3 mm ID
- 9,5 mm AD / 6,4 mm ID
Diese Varianten eignen sich unter anderem zur kompakten Verbindung entsprechend dimensionierter halbstarrer Leitungen.
Gerade, Winkel- und Plattenmontage-Ausführungen
Die NS4-Serie bietet verschiedene Bauformen für unterschiedliche Einbausituationen.
Inline-Ausführung
Gerade Kupplungen und Stecker werden frei innerhalb der Fluidleitung eingesetzt und eignen sich für klassische Schlauch-zu-Schlauch-Verbindungen.
Winkelstecker
NS4 Winkelstecker lenken die Schlauchleitung unmittelbar an der Kupplungsverbindung um. Dadurch kann der Platzbedarf hinter dem Anschluss reduziert werden.
Winkelstecker sind beispielsweise mit 6,4- und 9,5-mm-Schlauchanschluss erhältlich.
Plattenmontage
Für Geräte, Gehäuse und Panels stehen Varianten zur Plattenmontage zur Verfügung. Der Stecker wird dabei fest in der Gerätewand montiert und bildet eine klar definierte Schnittstelle zur externen Fluidleitung.
Je nach Ausführung finden Sie Plattenmontage-Stecker mit Schlauchtülle oder Klemmringanschluss.
Rote und blaue Farbcodierung für Medienleitungen
NS4 Komponenten sind neben der Standardausführung auch mit roter oder blauer Farbcodierung erhältlich.
Dadurch können unterschiedliche Fluidleitungen bereits optisch voneinander unterschieden werden.
Das kann beispielsweise hilfreich sein bei:
- Vor- und Rücklaufleitungen
- unterschiedlichen Medien
- unterschiedlichen Prozesskreisläufen
- Service- und Wartungsarbeiten
- Geräten mit mehreren identischen Kupplungsstellen
Die Farbcodierung unterstützt die eindeutige Zuordnung, ersetzt jedoch keine technische Prüfung der jeweiligen Leitung oder des Mediums.
Polypropylen oder sterilisierbare ABS-Ausführung?
Die NS4-Serie ist in unterschiedlichen Werkstoffvarianten erhältlich.
Glasfaserverstärktes Polypropylen
Die Standardausführung kombiniert glasfaserverstärktes Polypropylen mit einem TPV-Soft-Touch-Überzug. Diese Varianten sind leicht, robust und gegenüber zahlreichen Chemikalien beständig.
ABS-Ausführungen
Zusätzlich finden Sie NS4 Komponenten aus ABS mit EPDM-Dichtung. Bestimmte ABS-Ausführungen sind für eine Gamma-Sterilisation vorgesehen.
Dies kann insbesondere für Anwendungen interessant sein, bei denen sterilisierbare Komponenten benötigt werden.
Die Sterilisierbarkeit allein stellt jedoch keine pauschale medizinische oder regulatorische Zulassung für eine konkrete Anwendung dar.
NS4 mit IdentiQuik® / RFID
Für die NS4-Plattform sind außerdem Varianten mit IdentiQuik®-Technologie verfügbar. Dabei werden Identifikations- beziehungsweise RFID-Funktionen in das Kupplungssystem integriert.
Eine solche elektronische Identifikation kann beispielsweise dabei helfen, angeschlossene Medien oder Baugruppen automatisch zu erkennen und Prozesse entsprechend zu steuern oder zu dokumentieren.
RFID-/IdentiQuik-Ausführungen besitzen eigene technische Spezifikationen und sollten deshalb separat anhand der konkreten Anwendung ausgewählt werden.
EPDM-Dichtungen und Medienverträglichkeit
Die Standard-NS4-Serie verwendet EPDM-O-Ringe.
EPDM besitzt gute Eigenschaften gegenüber vielen wasserbasierten Medien, ist jedoch nicht automatisch für jedes Fluid geeignet. Vor dem Einsatz sollten daher Medium, Konzentration, Temperatur und Kontaktzeit geprüft werden.
Dass im Filter der Kategorie zusätzlich Buna-N, FKM/Viton oder Fluorsilikon erscheinen kann, bedeutet nicht, dass jede NS4-Standardkomponente diese Dichtungen verwendet. Maßgeblich sind immer die Produktdaten des jeweiligen Artikels.
Typische Anwendungen der CPC NS4-Serie
Die Kombination aus Non-Spill-Technik, kompaktem Aufbau, Farbcodierung und verschiedenen Anschlussvarianten macht die NS4 für viele technische Fluidkreisläufe interessant.
Typische Einsatzbereiche sind beispielsweise:
- Tintenversorgung und Digitaldruck
- chemische Transportsysteme
- elektronische Kühlkreisläufe
- Flüssigkeitskühlung von Elektronik
- Mess- und Analysegeräte
- Geräte- und Apparatebau
- OEM-Fluidsysteme
- medizinische Geräte bei geeigneter und freigegebener Produktausführung
Für besonders kompakte Non-Spill-Verbindungen mit kleineren Fluidvolumina kann auch die NS1-Serie interessant sein. Werden größere Anschlüsse oder andere Leistungsbereiche benötigt, stehen weitere CPC Non-Spill-Serien zur Verfügung.
NS4 oder andere CPC Non-Spill Schnellkupplung?
- CPC NS1-Serie – besonders kleine Non-Spill Kupplungen für Mikroschläuche
- CPC NS6-Serie – größere Non-Spill Schnellkupplungen
- CPC Schnellkupplungen im Überblick
- Schnellkupplungen für PC- und Elektronikkühlung
- CPC Colder Products
Viele CPC NS4 Kupplungen und Stecker erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Schlauchgröße, NPT/BSPT-Gewinde, Klemmringanschluss, Farbcodierung, Werkstoff oder Medienverträglichkeit unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC NS4-Serie
Was ist die CPC NS4-Serie?
Die NS4 ist eine kompakte Non-Spill Schnellkupplungsserie von CPC für Schlauchinnendurchmesser von 3,2 bis 9,5 mm. Integrierte Absperrventile reduzieren den Medienaustritt beim Trennen auf ein sehr geringes Maß.
Wie hoch ist der Betriebsdruck der NS4-Serie?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die Standard-NS4-Serie ist für einen Temperaturbereich von 0 °C bis +71 °C beziehungsweise 32 °F bis 160 °F spezifiziert.
Wie viel Flüssigkeit tritt beim Trennen aus?
CPC gibt für die NS4-Serie einen Medienaustritt von weniger als 0,10 ml pro Trennvorgang innerhalb des spezifizierten Druckbereichs an.
Wie hoch ist der Lufteinschluss beim Verbinden?
CPC spezifiziert einen Lufteinschluss von 0,26 ml pro Kupplungsvorgang.
Welche Schlauchgrößen gibt es bei NS4?
Die Serie deckt Schlauchinnendurchmesser von 3,2 bis 9,5 mm beziehungsweise 1/8" bis 3/8" ab. Im Schellen-Shop finden Sie insbesondere 3,2-, 6,4- und 9,5-mm-Ausführungen.
Welche Dichtung wird bei NS4 verwendet?
Die Standardausführung der NS4-Serie verwendet EPDM-O-Ringe. Die Medienverträglichkeit muss für die jeweilige Anwendung geprüft werden.
Gibt es NS4 mit NPT-Gewinde?
Ja. Im Sortiment stehen unter anderem NS4 Komponenten mit 1/4"-NPT-Außengewinde zur Verfügung.
Gibt es NS4 mit BSPT-Gewinde?
Ja. Es sind beispielsweise Kupplungen mit R 1/4" BSPT-Außengewinde erhältlich.
Gibt es NS4 zur Plattenmontage?
Ja. Verschiedene gerade und gewinkelte Stecker sowie Klemmringvarianten sind zur Plattenmontage erhältlich.
Was bringt die rote oder blaue Farbcodierung?
Die Farbcodierung ermöglicht eine schnelle optische Zuordnung verschiedener Medien- oder Prozessleitungen und kann dadurch Fehlanschlüsse reduzieren.
Ist die NS4-Serie sterilisierbar?
Bestimmte NS4-Ausführungen aus ABS sind für Gamma-Sterilisation vorgesehen. Ob eine konkrete Produktausführung die Anforderungen einer regulierten Anwendung erfüllt, muss separat geprüft werden.
