OETIKER Klemmband 10 mm – Endlosband aus Edelstahl
Mit dem OETIKER Klemmband 501R in 10 mm Bandbreite lassen sich individuelle Universalschellen für runde und unregelmäßig geformte Bauteile herstellen. Das perforierte Edelstahlband wird auf die benötigte Länge zugeschnitten und mit einem passenden OETIKER Schraub- oder Nachspannschloss kombiniert.
Im Schellen-Shop erhalten Sie das 10-mm-Klemmband aus V2A-Edelstahl 1.4301 sowie die passenden OETIKER Verschlüsse 504R und 540R. Das System eignet sich besonders für individuelle Befestigungsdurchmesser, Reparaturen, Instandhaltung und Anwendungen, bei denen keine passende Fertigschelle verfügbar ist.
Oetiker Nachspannschloss 504R/10, Bandbreite 10 mm, Edelstahl V2A (1.4301) – 504R/60- für Spannbereiche von 35 bis 60 mm
OETIKER Nachspannschloss 504R/10 Das OETIKER Nachspannschloss 504R/10 ermöglicht das Klemmen von runden oder auch unregelmäßig geformten Teilen, in Kombination mit dem Klemmband 501R. Sie können sich somit Universalschellen nach Ihren Wünschen erstellen. Das Spannschloss ist erhältlich für die Spannbereiche 35-60 mm und über 60 mm.
Oetiker Klemmband 501R, Bandbreite 10 mm, Edelstahl V2A (1.4301) – 10 Meter (Rolle)
Oetiker Klemmband 501R Mit dem Oetiker Klemmband 501R aus perforiertem Bandstahl ermöglicht das Klemmen von runden oder auch unregelmässiger geformten Teilen. Sie können sich somit eingenhändig Universalschellen nach Ihren Wünschen erstellen. Sie kombinieren hierfür das Oetiker Klemmband 501R mit dem Verschluss 540R / 10 mm. Die Klemmbandrolle gibt es in den Längen 10 Meter und 20 Meter. Die Materialstärke des 501R Bandes beträgt 0,5 mm.

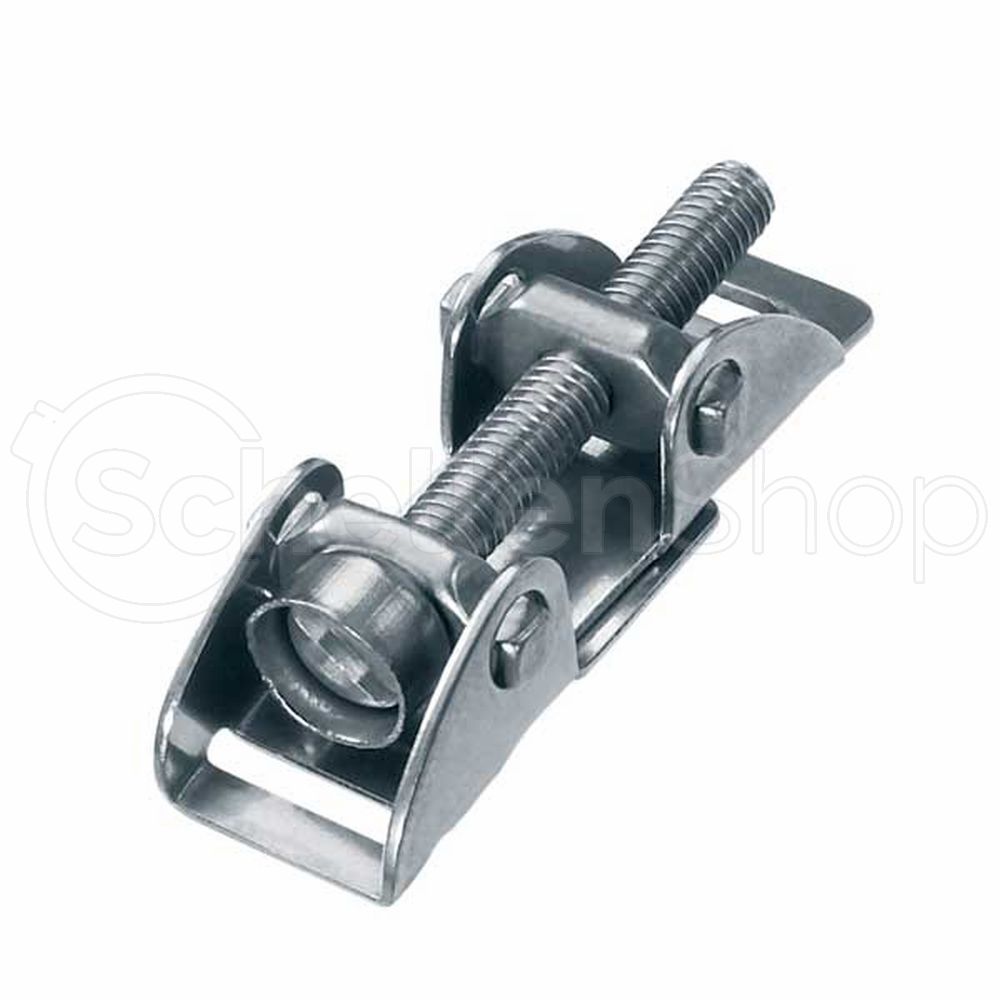

Oetiker Schraubschloss 540R/10, Bandbreite 10 mm, Edelstahl V2A (1.4301) – für Spannbereiche von 40 bis 100 mm Ø
Oetiker Schraubschloss 540R/10 Das Oetiker Schraubschloss 540R/10 ermöglicht in Kombination mit dem Klemmband 501R, das Klemmen von runden oder auch unregelmässig geformten Teilen. Das Oetiker Schraubschloss ist erhältlich für die Spannbereiche 40-100 mm und über 100 mm. Empfohlenes Anzugsdrehmoment: max. 3 Nm
Was ist das OETIKER Klemmbandsystem 501R?
Das OETIKER 501R ist ein perforiertes Klemmband aus Edelstahl, das als Meterware von der Rolle verarbeitet wird. Im Gegensatz zu einer fertig konfektionierten Schlauch- oder Spannschelle ist der Durchmesser nicht fest vorgegeben.
Das Band wird auf den benötigten Umfang zugeschnitten und anschließend mit einem dafür vorgesehenen Verschluss kombiniert. Dadurch lassen sich individuelle Universalschellen für unterschiedliche Durchmesser und Bauteilgeometrien herstellen.
Das 501R Klemmband besitzt eine Bandbreite von 10 mm und eine Materialstärke von 0,5 mm.
Vorteile des 10-mm-Klemmbands
- individuell auf den benötigten Umfang ablängbar
- 10 mm Bandbreite
- aus V2A-Edelstahl 1.4301
- perforierte Bandstruktur
- für runde und unregelmäßig geformte Bauteile geeignet
- mit verschiedenen OETIKER Verschlüssen kombinierbar
- für große und individuelle Durchmesser geeignet
- ideal für Reparatur, Wartung und Instandhaltung
- als 10-m- und 20-m-Rolle erhältlich
Perforiertes Klemmband aus V2A-Edelstahl
Das OETIKER 501R besteht aus Edelstahl V2A beziehungsweise Werkstoff 1.4301. Damit bietet das System eine gute Korrosionsbeständigkeit und eignet sich für zahlreiche Anwendungen in Industrie, Werkstatt und Technik.
Charakteristisch ist die perforierte Struktur des Bandes. Die Öffnungen dienen als Eingriff beziehungsweise Verbindungspunkt für die passenden OETIKER Verschlüsse.
Das System unterscheidet sich damit konstruktiv deutlich von glatten, geprägten oder geschlitzten Endlosbändern anderer Bandbreiten.
10 oder 20 Meter Klemmband – welche Rolle ist sinnvoll?
Das OETIKER Klemmband 501R ist in unterschiedlichen Rollenlängen erhältlich:
- 10 m Rolle: für Reparaturen, Einzelbedarf und kleinere Werkstätten
- 20 m Rolle: für regelmäßigen Einsatz, Instandhaltung und größeren Bedarf
Welche Rollenlänge sinnvoll ist, hängt vom benötigten Umfang der Schellen und von der Häufigkeit der Anwendung ab.
OETIKER Schraubschloss 540R/10
Das OETIKER Schraubschloss 540R/10 wird zusammen mit dem Klemmband 501R eingesetzt und ermöglicht das Herstellen individuell dimensionierter Universalschellen.
Das Schraubschloss ist für unterschiedliche Spannbereiche verfügbar, unter anderem für 40 bis 100 mm sowie für Durchmesser über 100 mm.
Durch das Anziehen der Schraube wird das Klemmband gespannt und auf dem Bauteil fixiert. Das empfohlene maximale Anzugsdrehmoment beträgt 3 Nm.
OETIKER Nachspannschloss 504R/10
Alternativ steht das OETIKER Nachspannschloss 504R/10 zur Verfügung. Es wird ebenfalls in Kombination mit dem 10-mm-Klemmband 501R eingesetzt.
Das Nachspannschloss eignet sich insbesondere für Anwendungen, bei denen die Schelle nach der Montage erneut nachgespannt werden können soll.
Verfügbar sind Varianten für Spannbereiche von 35 bis 60 mm sowie für größere Durchmesser über 60 mm.
Schraubschloss oder Nachspannschloss – was ist der Unterschied?
Welcher Verschluss geeignet ist, hängt von der jeweiligen Anwendung ab.
Das Schraubschloss 540R bietet eine klassische Schraubverbindung zur individuellen Einstellung und Fixierung des Durchmessers.
Das Nachspannschloss 504R ist insbesondere dann interessant, wenn eine spätere Korrektur beziehungsweise ein erneutes Nachspannen der Verbindung vorgesehen ist.
Beide Varianten werden mit dem OETIKER Klemmband 501R kombiniert.
Für welche Anwendungen eignet sich das 10-mm-Klemmband?
Das Endlosbandsystem eignet sich überall dort, wo individuelle Schellendurchmesser benötigt werden oder ein Bauteil keine vollständig regelmäßige Form besitzt.
Typische Einsatzbereiche sind:
- Schlauchbefestigungen
- Rohrbefestigungen
- Maschinen- und Anlagenbau
- Werkstatt und Instandhaltung
- Geräte- und Apparatebau
- Reparaturen und Sonderanfertigungen
- runde Bauteile
- unregelmäßig geformte Komponenten
- Befestigungen mit größeren Durchmessern
Universalschellen selbst herstellen
Ein wesentlicher Vorteil des OETIKER 501R Systems besteht darin, dass sich Universalschellen direkt nach Bedarf herstellen lassen.
Statt zahlreiche fertig konfektionierte Schellengrößen vorzuhalten, kann das Klemmband auf die jeweils benötigte Länge zugeschnitten werden. Anschließend wird das passende Schraub- oder Nachspannschloss eingesetzt.
Gerade für Werkstatt, Wartung und Instandhaltung reduziert dies die Anzahl unterschiedlicher Schellengrößen, die bevorratet werden müssen.
Wie wird das OETIKER Klemmband 501R montiert?
- Benötigten Umfang des Bauteils bestimmen.
- Klemmband mit ausreichender Zugabe von der Rolle abschneiden.
- Passendes Schraub- oder Nachspannschloss einsetzen.
- Klemmband um das zu befestigende Bauteil führen.
- Band entsprechend dem Verschlusssystem spannen.
- Verschluss kontrolliert anziehen beziehungsweise schließen.
- Überstehendes Band bei Bedarf fachgerecht kürzen.
Bei Verwendung des Schraubschlosses 540R sollte das vom Hersteller angegebene maximale Anzugsdrehmoment beachtet werden.
10-mm-Klemmband für unregelmäßig geformte Bauteile
Ein besonderer Vorteil des OETIKER-Systems ist, dass es nicht nur für kreisrunde Bauteile verwendet werden kann. Durch das flexible Band lassen sich auch unregelmäßig geformte Komponenten umschließen und befestigen.
Damit bietet sich das System für Sonderkonstruktionen, Reparaturen und individuelle Montagesituationen an, für die eine klassische Schlauch- oder Rohrschelle nicht geeignet ist.
Endlosband 10 mm oder andere Bandbreite?
Welche Bandbreite geeignet ist, hängt von Bauteilgröße, benötigter Klemmkraft, Platzverhältnissen und dem vorgesehenen Verschlusssystem ab.
Das 10-mm-System bietet eine größere Auflagefläche als schmalere 5-, 7- oder 8-mm-Bänder und eignet sich deshalb gut für mittelgroße bis größere Befestigungen.
Gleichzeitig ist zu beachten, dass sich die verschiedenen Bandsysteme nicht nur durch die Breite unterscheiden. Auch Bandprofil, Material und Verschlusstechnik sind unterschiedlich.
Weitere Endlosbandsysteme im Schellen-Shop
Je nach Anwendung stehen weitere Bandbreiten und Verschlusstechniken zur Verfügung:
Einen vollständigen Überblick erhalten Sie in unserer Kategorie Endlosbandsysteme.
OETIKER Klemmband 10 mm und Verschlüsse online kaufen
Im Schellen-Shop erhalten Sie das OETIKER Klemmband 501R in 10 mm Bandbreite sowie die passenden Schraub- und Nachspannschlösser für individuell gefertigte Universalschellen.
Profitieren Sie von schneller Verfügbarkeit, kleinen Bestellmengen, Industrieware auch für Privatkunden und technischer Beratung. So können Sie Klemmband und Verschluss passend zu Durchmesser und Anwendung zusammenstellen.
Häufige Fragen zum OETIKER Klemmband 10 mm
Was ist das OETIKER Klemmband 501R?
Das 501R ist ein 10 mm breites perforiertes Klemmband aus V2A-Edelstahl. Es wird mit passenden OETIKER Verschlüssen kombiniert, um individuelle Universalschellen herzustellen.
Welche Rollenlängen sind erhältlich?
Das OETIKER Klemmband 501R ist in Rollen mit 10 und 20 Metern Länge erhältlich.
Wie dick ist das 501R Klemmband?
Das Band besitzt eine Materialstärke von 0,5 mm.
Welcher Verschluss passt zum 10-mm-Klemmband?
Zum System gehören unter anderem das OETIKER Schraubschloss 540R/10 und das OETIKER Nachspannschloss 504R/10.
Kann das Klemmband auch für unregelmäßige Formen verwendet werden?
Ja. Das flexible Klemmband eignet sich sowohl zum Klemmen runder als auch unregelmäßig geformter Bauteile.
Welches Drehmoment gilt für das Schraubschloss 540R?
Für das OETIKER Schraubschloss 540R/10 wird ein maximales Anzugsdrehmoment von 3 Nm angegeben.
