CPC NSH Non-Spill Schnellkupplungen für Chemikalien & Reinstwasser
Die CPC NSH-Serie umfasst druckausgeglichene Non-Spill Schnellkupplungen aus Polypropylen für anspruchsvolle Fluidanwendungen. Ein besonderes Merkmal ist der federlose und vollständig metallfreie medienberührte Durchflussweg. Dadurch eignet sich die NSH insbesondere für Chemikalien, deionisiertes beziehungsweise ultrareines Wasser und andere Anwendungen, bei denen metallische Verunreinigungen des Mediums vermieden werden sollen.
Das druckausgeglichene Kupplungsdesign ermöglicht ein schnelles Trennen und Wiederverbinden auch bei anstehendem Systemdruck innerhalb des spezifizierten Betriebsbereichs. Gleichzeitig reduziert die Non-Spill-Technik den Medienaustritt beim Trennen auf ein sehr geringes Volumen.
Im Schellen-Shop finden Sie NSH Kupplungen und Stecker für Schlauchinnendurchmesser von 9,5 bis 19 mm sowie Varianten mit JACO-/Kompressionsanschluss, NPT- und BSPT-Gewinde. Die Standardausführungen bestehen aus glasfaserverstärktem Polypropylen und verwenden EPDM-Dichtungen.

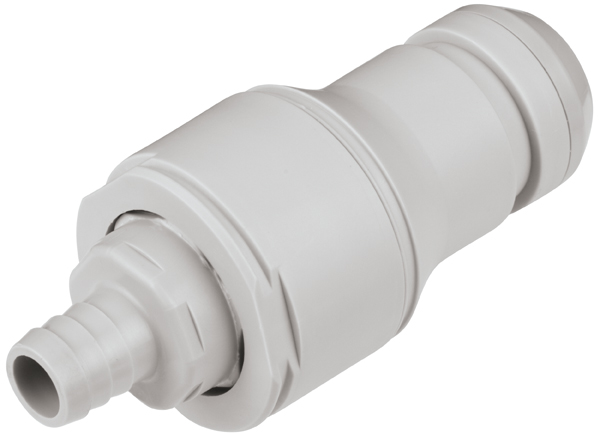

NSHD22008 - CPC Steckverbinder 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NSHD22008 CPC Steckverbinder für 12,7 mm Schlauchanschluss Der CPC Steckverbinder NSHD22008 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Der NSHD22008 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 30 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der CPC NSH-Serie kombinieren.

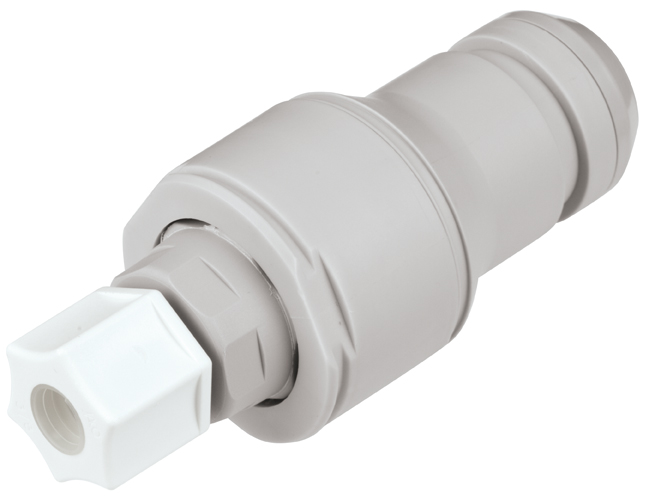

NSHD20006 - CPC Steckverbinder 3/8" JACO Schlauchanschluss (9,5 mm AD), mit Absperrventil, EPDM-Dichtung
NSHD20006 CPC Stecker mit 3/8" JACO Schlauchanschluss (9,5 mm außen) Der CPC Steckverbinder NSHD20006 hat einen3/8" JACO Schlauchanschluss für 9,5 mm Außendurchmesser. Der NSHD20006 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

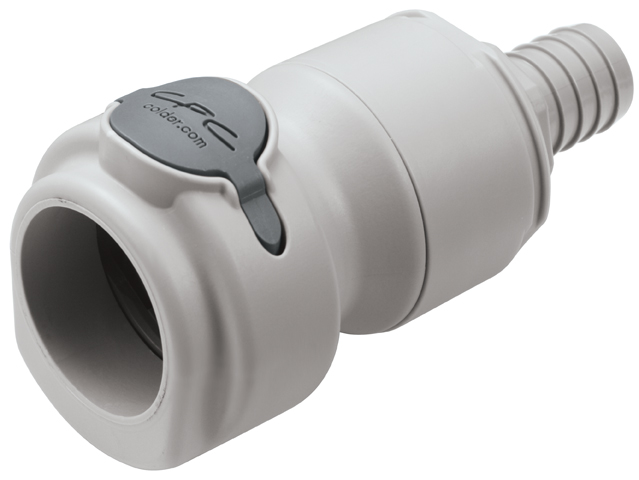

NSHD17010 - CPC Schnellkupplung 15,9 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Schnellkupplung mit 15,9 mm Schlauchanschluss Die CPC Schnellkupplung NSHD17010 hat einen Schlauchanschluss für 15,9 mm Innendurchmesser. Die NSHD17010 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

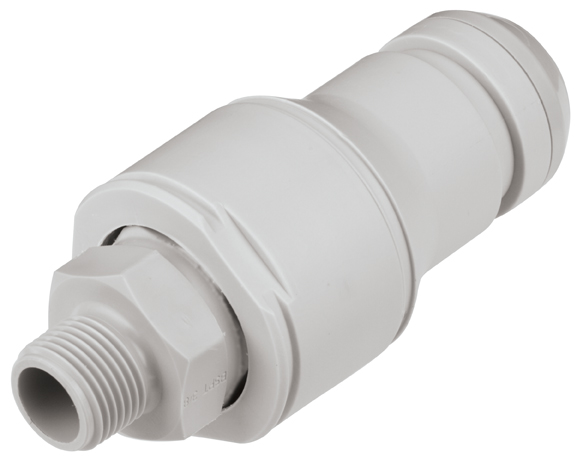

NSHD24006BSPT - CPC Stecker 3/8" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NSHD24006BSPT CPC Stecker mit 3/8" BSPT Gewinde und Absperrventil Der CPC Steckverbinder NSHD24006BSPT hat ein 3/8" BSPT Außengewinde. Der NSHD24006BSPT besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Innenmaß von ≈ 30 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der CPC NSH-Serie kombinieren.

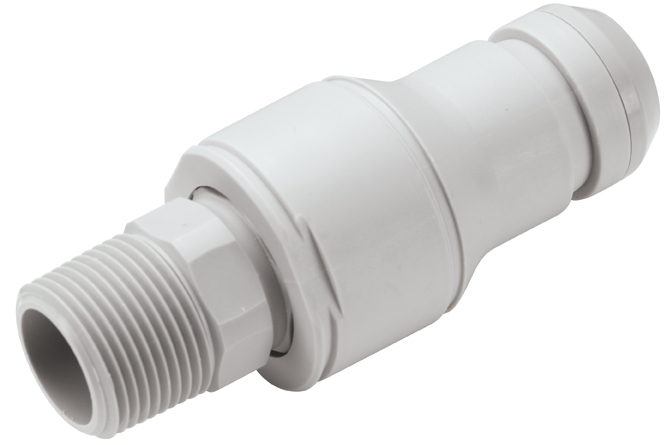

NSHD24012 - CPC Stecker 3/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NSHD24012 CPC Stecker mit 3/4" NPT Gewinde und Absperrventil Der CPC Steckverbinder NSHD24012 hat ein 3/4" NPT Außengewinde. Der NSHD24012 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Innenmaß von ≈ 30 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der CPC NSH-Serie kombinieren.

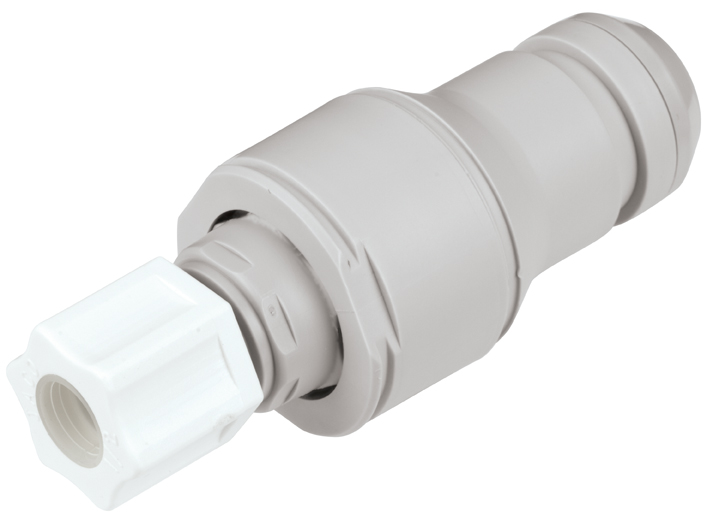

NSHD20008 - CPC Steckverbinder 1/2" JACO Schlauchanschluss (12,7 mm AD), mit Absperrventil, EPDM-Dichtung
NSHD20008 CPC Stecker mit 1/2" JACO Schlauchanschluss (12,7 mm außen) Der CPC Steckverbinder NSHD20008 hat einen 1/2" JACO Schlauchanschluss für 12,7 mm Außendurchmesser. Der NSHD20008 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

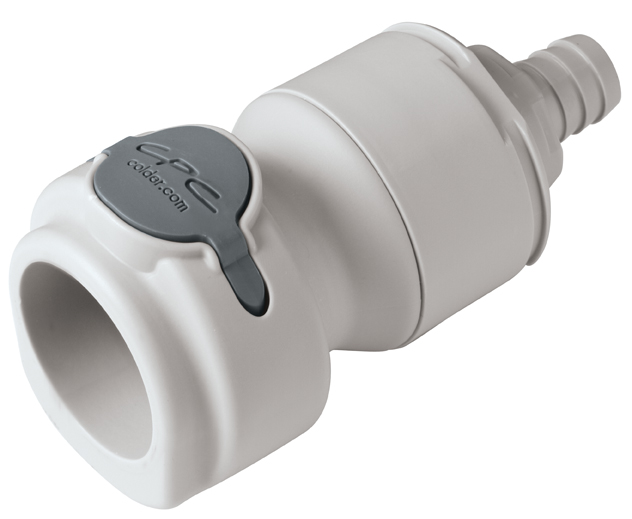

NSHD17008 - CPC Schnellkupplung 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NSHD17008 CPC Schnellkupplung mit 12,7 mm Schlauchanschluss Die CPC Schnellkupplung NSHD17008 hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die NSHD17008 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

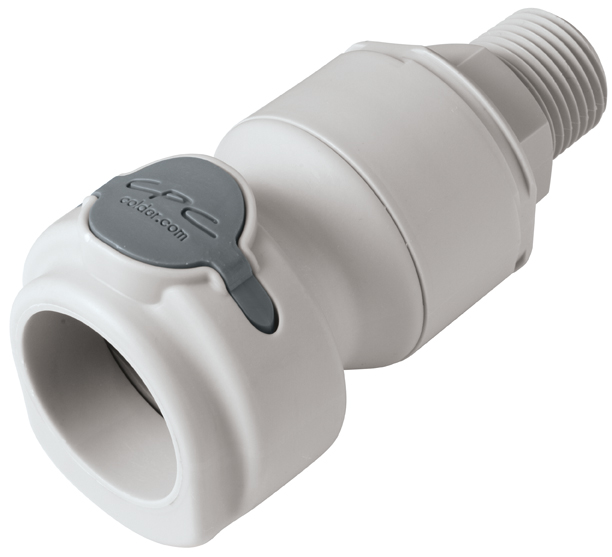

NSHD10008 - CPC Schnellkupplung 1/2" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NSHD10008 CPC Schnellkupplung mit 1/2" NPT Gewinde und Absperrventil Die CPC Schnellkupplung NSHD10005 hat ein 1/2" NPT Außengewinde. Die NSHD10008 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

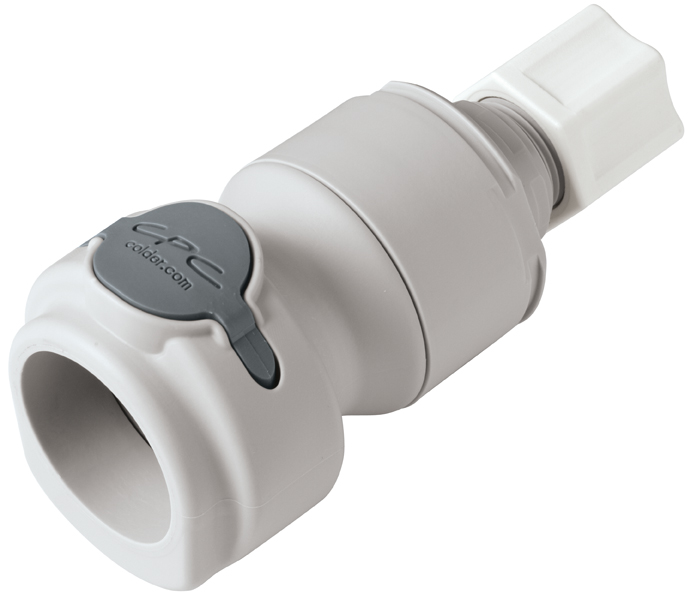

NSHD13008 - CPC Schnellkupplung 1/2" JACO Schlauchanschluss (12,7 mm AD), mit Absperrventil, EPDM-Dichtung
NSHD13008 CPC Schnellkupplung mit 1/2" JACO Schlauchanschluss (12,7 mm außen) Die CPC Schnellkupplung NSHD13008 hat einen 1/2" JACO Schlauchanschluss für 12,7 mm Außendurchmesser. Die NSHD13008 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

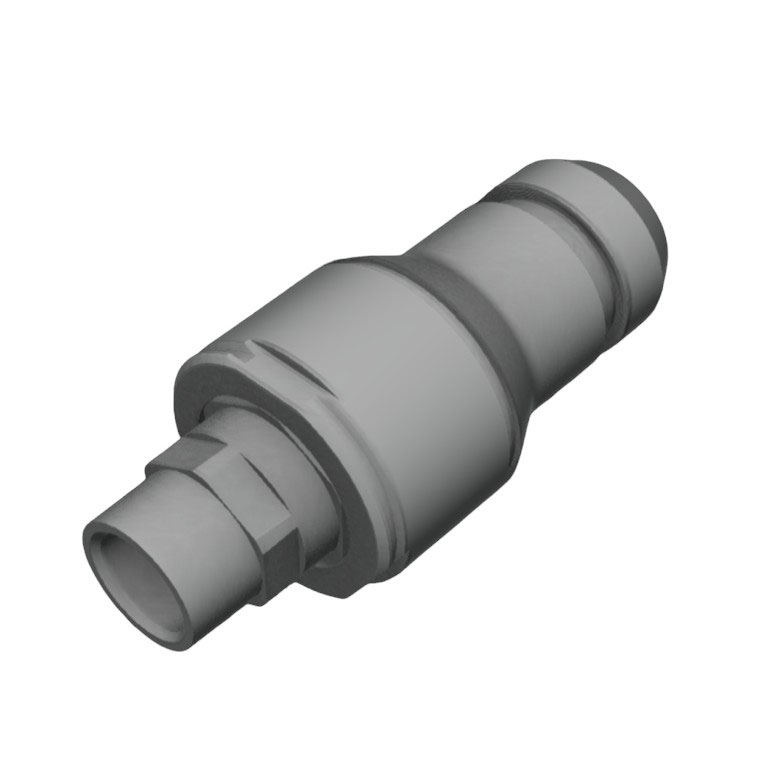

NSHD26006 - CPC Steckverbinder 3/8" NPT Innengewinde, mit Absperrventil, EPDM-Dichtung
NSHD26006 CPC Stecker mit 3/8" NPT Innengewinde und Absperrventil Der CPC Steckverbinder NSHD26006 hat ein 3/8" NPT Innengewinde. Der NSHD26006 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 30 mm. Sie können diese CPC Stecker mit allen Kupplungen der CPC NSH-Serie kombinieren.

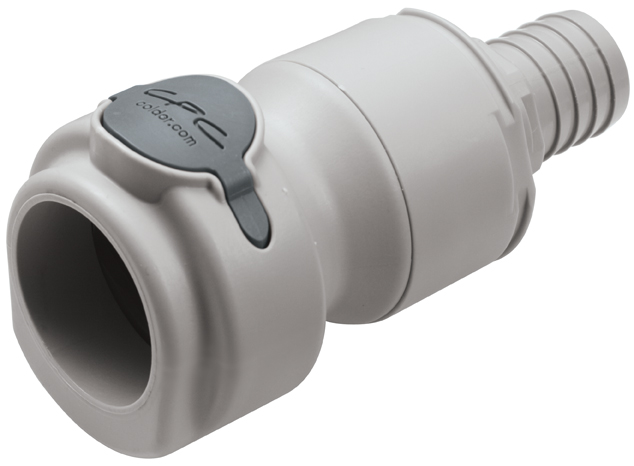

NSHD17012 - CPC Schnellkupplung 19,0 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NSHD17012 CPC Schnellkupplung mit 19,0 mm Schlauchanschluss Die CPC Schnellkupplung NSHD17012 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Die NSHD17012 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

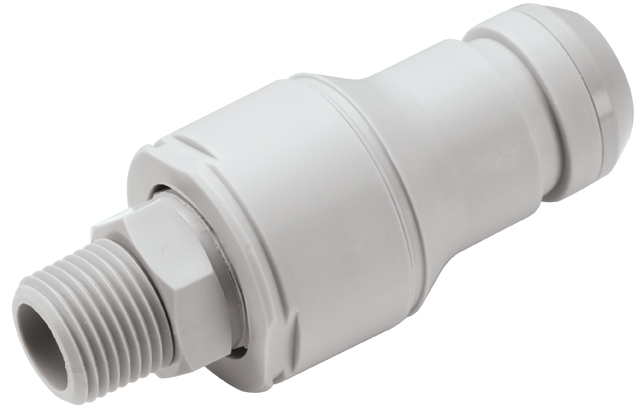

NSHD24008 - CPC Stecker 1/2" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NSHD24008 CPC Stecker mit 1/2" NPT Gewinde und Absperrventil Der CPC Steckverbinder NSHD24008 hat ein 1/2" NPT Außengewinde. Der NSHD24008 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Innenmaß von ≈ 30 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der CPC NSH-Serie kombinieren.

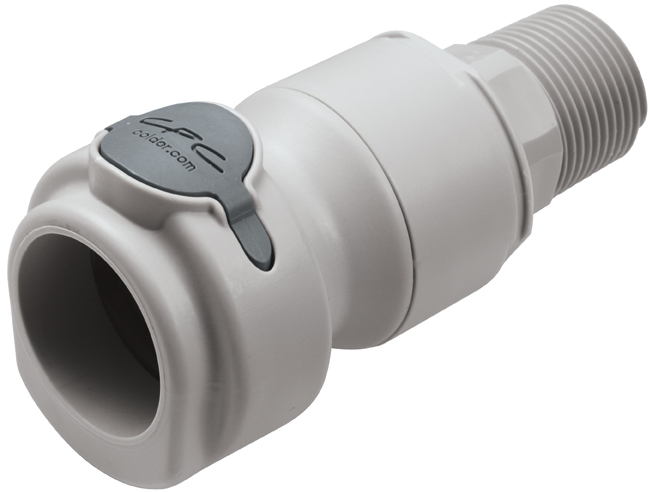

NSHD10012 - CPC Schnellkupplung 3/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NSHD10012 CPC Schnellkupplung mit 3/4" NPT Gewinde und Absperrventil Die CPC Schnellkupplung NSHD10012 hat ein 3/4" NPT Außengewinde. Die NSHD10012 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

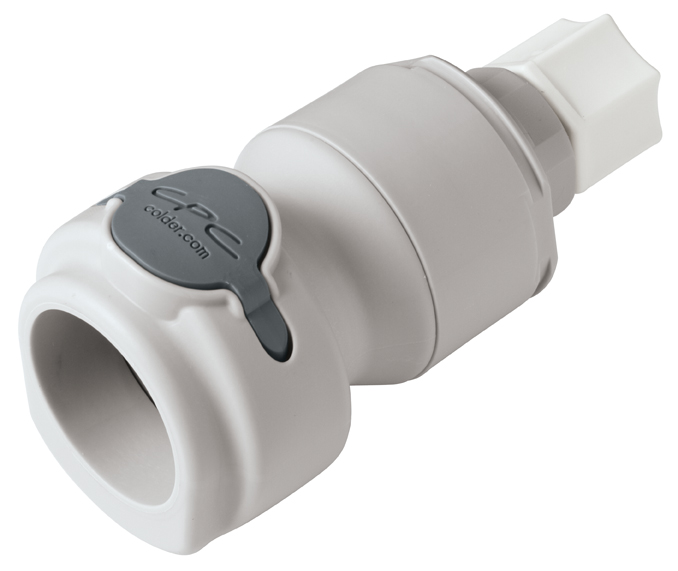

NSHD13006 - CPC Schnellkupplung 3/8" JACO Schlauchanschluss (9,5 mm AD), mit Absperrventil, EPDM-Dichtung
NSHD13006 CPC Schnellkupplung mit 3/8" JACO Schlauchanschluss (9,5 mm außen) Die CPC Schnellkupplung NSHD13006 hat einen 3/8" JACO Schlauchanschluss für 9,5 mm Außendurchmesser. Die NSHD13006 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

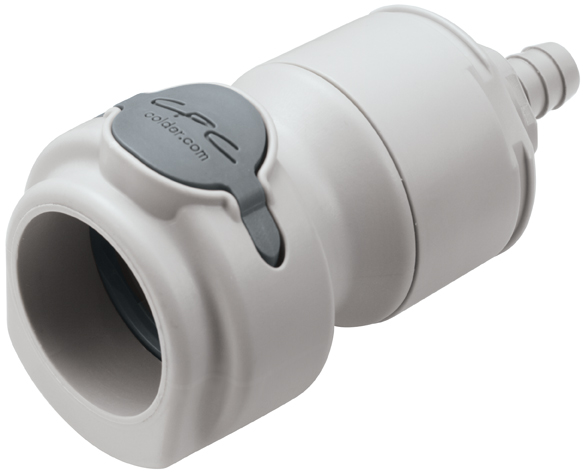

NSHD17006 - CPC Schnellkupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NSHD17006 CPC Schnellkupplung mit 9,5 mm Schlauchanschluss Die CPC Schnellkupplung NSHD17006 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die NSHD17006 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

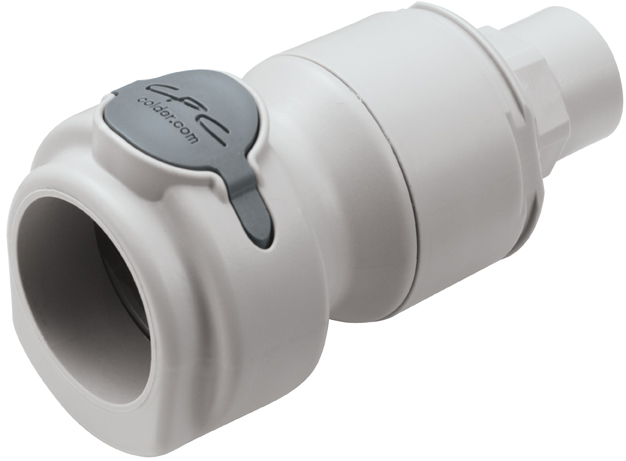

NSHD19006 - CPC Schnellkupplung 3/8" NPT Innengewinde, mit Absperrventil, EPDM-Dichtung
NSHD19006 CPC Schnellkupplung mit 3/8" NPT Innengewinde und Absperrventil Die CPC Schnellkupplung NSHD19006 hat ein 3/8" NPT Innengewinde. Die NSHD19006 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 31 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NSH-Serie kombinieren.

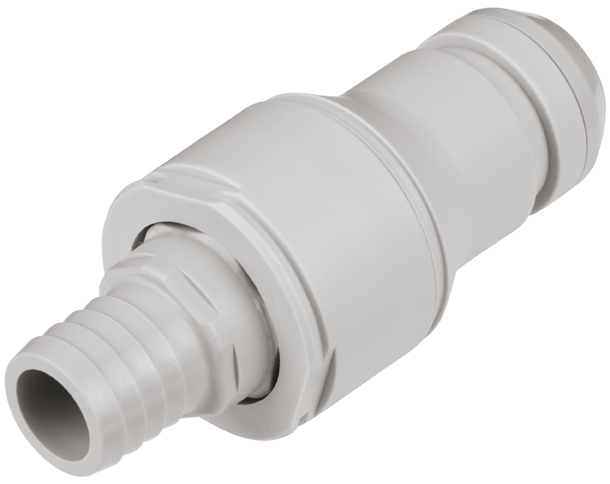

NSHD22012 - CPC Steckverbinder 19,0 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NSHD22012 CPC Steckverbinder mit 19,0 mm Schlauchanschluss Der CPC Steckverbinder NSHD22012 hat einen Schlauchanschluss für 19,0 mm Innendurchmesser. Der NSHD22012 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung hat ein Außenmaß von ≈ 30 mm. Sie können diesen CPC Steckverbinder mit allen Kupplungen der CPC NSH-Serie kombinieren.
- Non-Spill & druckausgeglichenes Design
- Metallfreier medienberührter Durchflussweg
- Betriebsdruck, Temperatur & Werkstoffe
- 9,5 bis 19 mm Schlauchanschlüsse
- JACO-/Kompressionsanschlüsse
- NPT- & BSPT-Gewinde
- Hoher Durchfluss mit Cv ca. 3,0
- Chemie, Reinstwasser & Batteriebefüllung
- NSH oder andere CPC Serie?
- Häufige Fragen zur NSH-Serie
Non-Spill Schnellkupplung zum Trennen und Verbinden unter Druck
Die NSH basiert auf einem druckausgeglichenen Kupplungsdesign. Dadurch kann die Verbindung innerhalb der vorgesehenen Betriebsbedingungen auch bei anstehendem Druck getrennt und anschließend wieder verbunden werden.
Dies unterscheidet die NSH von vielen konventionellen Schnellkupplungen, bei denen hohe Druckdifferenzen das Kuppeln oder Entkuppeln deutlich erschweren können.
Die integrierten Non-Spill-Ventile schließen den Fluidweg beim Trennen und reduzieren dadurch den Medienaustritt.
CPC spezifiziert:
- Medienaustritt: ca. 0,03 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: ca. 0,42 ml pro Verbindungsvorgang
Das reduziert Medienverlust, Reinigungsaufwand und den möglichen Kontakt des Bedieners mit dem transportierten Fluid.
Die Bezeichnung Non-Spill bedeutet dabei technisch nicht, dass keinerlei messbare Flüssigkeit austritt. Maßgeblich sind die vom Hersteller spezifizierten Werte.
100 % metallfreier medienberührter Durchflussweg
Ein zentrales Merkmal der CPC NSH-Serie ist der vollständig metallfreie und federlose medienberührte Durchflussweg.
Hauptkomponenten und Ventile bestehen aus glasfaserverstärktem Polypropylen. Dadurch kommt das transportierte Medium innerhalb des vorgesehenen Strömungswegs nicht mit metallischen Ventilfedern in Kontakt.
Dies kann insbesondere bei Anwendungen wichtig sein, bei denen:
- metallische Kontamination vermieden werden soll
- deionisiertes oder ultrareines Wasser transportiert wird
- chemisch aggressive Medien eingesetzt werden
- Prozesse empfindlich auf Metallionen reagieren
Die NSH besitzt konstruktiv dennoch Federn aus Edelstahl 316. Diese befinden sich jedoch außerhalb des medienberührten Strömungswegs und stehen somit nicht im direkten Kontakt mit dem Fluid.
Betriebsdruck, Betriebstemperatur & Werkstoffe der NSH-Serie
Die NSH-Serie wurde für chemisch anspruchsvolle Fluidanwendungen und hohe Durchflussanforderungen entwickelt.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: 0 °C bis +49 °C / 32 °F bis 120 °F
Durchflusskoeffizient: ca. Cv 3,0
Werkstoffe:
- Hauptkomponenten und Ventile: glasfaserverstärktes Polypropylen
- Entriegelung: glasfaserverstärktes Polypropylen
- O-Ringe: EPDM
- optionaler Dichtungswerkstoff: FKM
- nicht medienberührte Federn: Edelstahl 316
- Kompressionsmuttern: Polypropylen
- Schmierstoff: Krytox® PFPE
Bitte beachten: Druck, Temperatur, Chemikalien, Konzentration und Einsatzumgebung beeinflussen die Leistungsfähigkeit einer Schnellkupplung. Die konkrete Medienverträglichkeit muss deshalb für die jeweilige Anwendung geprüft werden.
NSH Schnellkupplungen für 9,5 bis 19 mm Schlauch
Die CPC NSH-Serie deckt einen breiten Schlauchbereich von 9,5 bis 19 mm beziehungsweise 3/8" bis 3/4" Innendurchmesser ab.
Im Schellen-Shop finden Sie insbesondere Schlauchtüllen für:
- 9,5 mm / 3/8"
- 12,7 mm / 1/2"
- 15,9 mm / 5/8"
- 19,0 mm / 3/4"
Bei diesen klassischen Schlauchtüllen bezieht sich das Anschlussmaß auf den Innendurchmesser des verwendeten Schlauches.
9,5 mm / 3/8"
Für kleinere Leitungen innerhalb der NSH-Plattform stehen Kupplungen und Stecker mit 9,5-mm-Schlauchtülle zur Verfügung.
12,7 mm / 1/2"
12,7 mm beziehungsweise 1/2" ist eine weitere wichtige Standardgröße der NSH-Serie. Passende Kupplungs- und Steckerseiten können innerhalb des NSH-Systems miteinander kombiniert werden.
15,9 mm & 19 mm
Für höhere Durchflussanforderungen stehen zusätzlich 15,9-mm- und 19-mm-Schlauchtüllen zur Verfügung. Die 19-mm-Ausführung entspricht ungefähr 3/4" Schlauchinnendurchmesser.
JACO-/Kompressionsanschlüsse für 9,5 & 12,7 mm Außendurchmesser
Neben klassischen Schlauchtüllen finden Sie NSH Kupplungen und Stecker mit JACO- beziehungsweise Kompressionsanschlüssen.
Im aktuellen Sortiment sind beispielsweise Varianten für:
- 9,5 mm / 3/8" Außendurchmesser
- 12,7 mm / 1/2" Außendurchmesser
erhältlich.
Hier ist die Unterscheidung besonders wichtig:
- bei einer Schlauchtülle bezieht sich die Größenangabe auf den Schlauchinnendurchmesser
- beim JACO-/Kompressionsanschluss ist der Außendurchmesser der Leitung maßgeblich
Diese beiden Anschlussarten dürfen deshalb trotz identischer Zahlenangaben nicht miteinander verwechselt werden.
NSH mit NPT- & BSPT-Gewinde
Für den direkten Anschluss an Tanks, Geräte, Verteiler oder Armaturen bietet das NSH-Sortiment verschiedene Gewindevarianten.
Aktuell finden Sie unter anderem:
- 3/8" NPT Innengewinde
- 1/2" NPT Außengewinde
- 3/4" NPT Außengewinde
- 3/8" BSPT Außengewinde
NPT und BSPT sind unterschiedliche Gewindestandards und sollten trotz teilweise ähnlicher Nenngrößen nicht miteinander verwechselt werden.
Bei konischen Gewinden müssen außerdem die vorgesehene Abdichtungsmethode und das passende Gegenstück berücksichtigt werden.
Hoher Durchfluss mit Cv ca. 3,0
Die NSH-Serie verbindet eine vergleichsweise kompakte Kunststoffkonstruktion mit hoher Durchflusskapazität.
CPC gibt einen Durchflusskoeffizienten von ungefähr Cv 3,0 an.
Der hohe Durchfluss wird unter anderem durch den federlosen Strömungsweg unterstützt. Im medienberührten Bereich befindet sich keine Ventilfeder, die den freien Querschnitt zusätzlich einschränkt.
Der tatsächlich erreichbare Volumenstrom hängt dennoch vom kompletten Fluidsystem ab, beispielsweise von:
- Schlauch- oder Rohrdurchmesser
- Anschlussart
- Medium und Viskosität
- Druckdifferenz
- weiteren Ventilen und Armaturen
EPDM oder FKM – Dichtung passend zum Medium
Die Standardausführungen im Schellen-Shop verwenden EPDM-O-Ringe.
CPC nennt zusätzlich FKM als optionalen Dichtungswerkstoff innerhalb der NSH-Produktfamilie.
Die Auswahl des geeigneten Dichtungswerkstoffs richtet sich nach dem Medium, der Konzentration, Temperatur und Kontaktzeit.
Dass Polypropylen gegenüber vielen Chemikalien beständig ist, bedeutet nicht automatisch, dass jede NSH-Konfiguration für jedes chemische Medium geeignet ist. Die vollständige Werkstoffverträglichkeit muss für die Anwendung geprüft werden.
Optionale Farbcodierung gegen Fehlanschlüsse
Für die NSH-Serie sind rote beziehungsweise blaue Entriegelungen und Steckerkennzeichnungen verfügbar.
Eine solche Farbcodierung kann unterschiedliche Medienleitungen eindeutig kennzeichnen und dadurch das Risiko unbeabsichtigter Falschverbindungen reduzieren.
Dies ist beispielsweise hilfreich bei:
- mehreren Chemikalienleitungen
- unterschiedlichen Prozessmedien
- Vor- und Rücklauf
- Service- und Wartungsarbeiten
Die Farbe ersetzt jedoch keine eindeutige technische Kennzeichnung der Leitung.
NSH für Chemikalien, Reinstwasser & Batteriebefüllsysteme
Die Kombination aus Polypropylen, metallfreiem Strömungsweg, hohem Durchfluss und Non-Spill-Technik macht die NSH für zahlreiche chemische und industrielle Fluidanwendungen interessant.
Typische Anwendungen sind beispielsweise:
- Industriewäschereien
- Batteriebefüllsysteme
- deionisiertes Wasser
- ultrareines Wasser
- chemische Reinigungsanlagen
- Chemikalienversorgung
- Dosier- und Transfersysteme
- Prozess- und Anlagenbau
- OEM-Fluidsysteme
Gerade bei Reinstwasser- und Chemieanwendungen kann der metallfreie medienberührte Durchflussweg ein wichtiges Auswahlkriterium sein.
Kompatibilität mit ChemQuik® & DrumQuik® Systemen
CPC gibt die NSH-Serie als kompatibel mit dem ChemQuik® Dual Containment System, dem DrumQuik® Universal Dispense System und entsprechenden Drum-Adaptern an.
Dadurch kann die NSH als Schnittstelle innerhalb größerer Chemikalien- und Gebindeentnahmesysteme eingesetzt werden.
Die konkrete Kombination sollte anhand der jeweiligen CPC Komponenten und Anschlussgrößen geprüft werden.
NSH oder andere CPC Non-Spill Serie?
Die NSH eignet sich besonders dann, wenn hohe chemische Beständigkeit, ein metallfreier Strömungsweg und größere Schlauchdimensionen bis 19 mm gefragt sind.
Je nach Anwendung können auch andere CPC Serien interessant sein:
- CPC Schnellkupplungen im Überblick
- CPC NS1-Serie – Non-Spill für Mikroschläuche
- CPC NS4-Serie – kompakte Non-Spill Kupplungen
- CPC NS6-Serie – Non-Spill für 9,5 und 12,7 mm
- CPC NS212-Serie
- CPC DrumQuik® PRO
- CPC Colder Products
Viele NSH Kupplungen und Stecker können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Schlauchdimension, JACO-Anschluss, Gewinde, Dichtung oder chemischer Medienverträglichkeit unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC NSH-Serie
Was ist die CPC NSH-Serie?
Die NSH ist eine druckausgeglichene Non-Spill Schnellkupplungsserie aus Polypropylen. Sie besitzt einen federlosen und metallfreien medienberührten Durchflussweg und ist für Schlauchgrößen von 9,5 bis 19 mm ausgelegt.
Wie hoch ist der Betriebsdruck der NSH-Serie?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die NSH-Serie ist für einen Betriebstemperaturbereich von 0 °C bis +49 °C beziehungsweise 32 °F bis 120 °F spezifiziert.
Welchen Durchflusskoeffizienten hat die NSH-Serie?
CPC gibt für die NSH-Serie einen Durchflusskoeffizienten von ungefähr Cv 3,0 an.
Ist der Durchflussweg der NSH wirklich metallfrei?
Ja. Der medienberührte Durchflussweg ist laut CPC federlos und metallfrei. Die konstruktiv vorhandenen Edelstahl-316-Federn liegen außerhalb des medienberührten Bereichs.
Kann die NSH unter Druck getrennt werden?
Ja. Das druckausgeglichene Design ist für ein sicheres Trennen und Wiederverbinden unter Druck innerhalb des spezifizierten Betriebsbereichs entwickelt.
Wie viel Flüssigkeit tritt beim Trennen aus?
CPC spezifiziert ungefähr 0,03 ml Medienaustritt pro Trennvorgang.
Wie hoch ist der Lufteinschluss beim Verbinden?
Der Lufteinschluss beträgt laut CPC ungefähr 0,42 ml pro Verbindungsvorgang.
Welche Schlauchgrößen gibt es bei NSH?
Die NSH-Serie deckt Schlauchinnendurchmesser von 9,5 bis 19 mm beziehungsweise 3/8" bis 3/4" ab. Im Schellen-Shop finden Sie 9,5-, 12,7-, 15,9- und 19-mm-Ausführungen.
Was ist der Unterschied zwischen Schlauchtülle und JACO-Anschluss?
Bei der Schlauchtülle richtet sich die Größe nach dem Schlauchinnendurchmesser. Beim JACO- beziehungsweise Kompressionsanschluss ist dagegen der Außendurchmesser der Leitung entscheidend.
Welche Dichtung verwendet die NSH?
Die Standardausführungen verwenden EPDM. CPC nennt zusätzlich FKM als optionale Dichtungsvariante.
Ist NSH für deionisiertes Wasser geeignet?
CPC nennt deionisiertes beziehungsweise ultrareines Wasser als typische Anwendung der NSH-Serie. Die konkrete Eignung des kompletten Systems muss dennoch anhand von Medium, Werkstoffen und Betriebsbedingungen geprüft werden.
