Zweilaschige Rohrschellen – einteilige Rohrbefestigung mit 2 Laschen

• Welche zweilaschige Rohrschelle passt?
• Schwere Rohrschellen nach DIN 1593
• Leichte Rohrschellen nach DIN 1597
• Aluminium-Rohrschellen nach DIN 5533
• Befestigungsschellen nach DIN 72573
• Profilierte Rohrschellen & Sonderformen
• Befestigungsloch auswählen
• Stahl, V2A, V4A oder Aluminium?
• Rohrdurchmesser & Klemmbereich bestimmen
• Einlaschig, zweilaschig oder zweiteilig?
• Häufige Fragen

Welche zweilaschige Rohrschelle passt?

Die zwei Befestigungslaschen ermöglichen eine Montage mit zwei Befestigungspunkten. Das unterscheidet diese Bauform von einlaschigen Rohrschellen, die nur über eine einzelne Lasche am Untergrund befestigt werden.

Welche zweilaschige Schelle geeignet ist, hängt jedoch nicht allein von der Zahl der Laschen ab. Für die Auswahl sollten Sie insbesondere prüfen:

• Außendurchmesser des Rohres beziehungsweise der Leitung
• fester Durchmesser oder Klemmbereich
• leichte oder schwere Bauform
• Durchmesser der beiden Befestigungsbohrungen
• Materialbreite und Materialstärke
• Werkstoff und Oberflächenbehandlung
• Umgebung und Korrosionsbeanspruchung
• gegebenenfalls benötigte Norm beziehungsweise Bauform

Schwere zweilaschige Rohrschellen nach DIN 1593

Die schwere Rohrschelle nach DIN 1593 gehört zu den massiveren einteiligen Bauformen innerhalb dieser Kategorie. Sie eignet sich zur konstruktiven Befestigung von Rohren, Leitungen, Masten und anderen Rundteilen.

Die beiden Laschen ermöglichen die direkte Montage auf einem geeigneten Untergrund, an einer Wand oder unter einer Decke.

Im Schellen-Shop stehen DIN-1593-Rohrschellen für zahlreiche feste Rohrdurchmesser zur Verfügung – aktuell von kleinen Größen ab etwa 7 mm bis zu großen Ausführungen mit 140 mm beziehungsweise etwa 5".

Je nach Abmessung werden unterschiedliche Flachstahlquerschnitte und Lochgrößen eingesetzt. Dadurch sollte die konkrete Variante immer nach Rohrdurchmesser und vorgesehener Befestigung ausgewählt werden.

Schwere Rohrschelle nach DIN 1593 ansehen.

Leichte zweilaschige Rohrschellen nach DIN 1597

Für kleinere Rohre, Leitungen und Rundteile steht die leichte Rohrschelle nach DIN 1597 zur Verfügung.

Sie besitzt ebenfalls zwei Befestigungslaschen, ist konstruktiv jedoch leichter ausgeführt als eine schwere DIN-1593-Rohrschelle.

Die DIN-1597-Ausführungen werden je nach Variante über Klemmbereiche ausgewählt, beispielsweise:

• 5,5–7 mm
• 7–9 mm
• 9,5–13 mm
• 13–15,5 mm
• 15,5–19 mm
• weitere größere Klemmbereiche

Der tatsächliche Außendurchmesser der zu befestigenden Leitung muss innerhalb des angegebenen Klemmbereichs liegen.

Leichte Rohrschelle nach DIN 1597 ansehen.

DIN 1593 oder DIN 1597?

Die Bezeichnung „leicht“ oder „schwer“ ersetzt keine Belastungsberechnung. Für eine tragende oder sicherheitsrelevante Konstruktion müssen die tatsächlichen Kräfte, Verschraubungen, Untergründe und die konkrete Schellenausführung berücksichtigt werden.

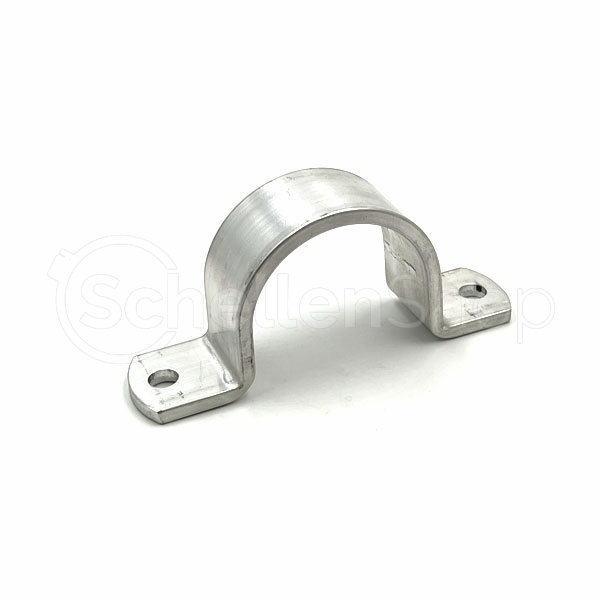

Zweilaschige Aluminium-Rohrschellen nach DIN 5533

Für Anwendungen, bei denen eine leichte Aluminium-Ausführung benötigt wird, finden Sie Rohrschellen entsprechend DIN 5533.

Die zweilaschige Aluminiumschelle besitzt einen Klemmspalt und ist für eine feste Montage vorgesehen. Die Auswahl erfolgt über den jeweiligen Klemmbereich.

DIN 5533 beschreibt historisch zweilaschige Rohrschellen aus Aluminium-Knetlegierung mit Anzugmöglichkeit für Schienenfahrzeuge. Die DIN-Ausgabe 1985-12 ist inzwischen zurückgezogen. Bei bestehenden Zeichnungen, Ersatzteilen oder älteren Konstruktionen kann die entsprechende DIN-Bauform dennoch weiterhin relevant sein.

Wichtig: Aus der DIN-5533-Bauform ergibt sich keine pauschale Eignung für explosionsgefährdete Bereiche. Falls für Ihre Anwendung Explosionsschutzanforderungen bestehen, müssen diese separat anhand der gesamten Konstruktion und der geltenden Vorgaben geprüft werden.

Aluminium-Rohrschelle nach DIN 5533 ansehen.

Befestigungsschellen nach DIN 72573

Die BSL-Befestigungsschellen nach DIN 72573 bilden einen weiteren wichtigen Teil des Sortiments. Sie eignen sich insbesondere zur Befestigung von Kabeln, Kabelbäumen, Rohren und Leitungen.

Für eine einzelne Leitung stehen beispielsweise Durchmesser von ungefähr 4 bis 22 mm zur Verfügung. Je nach Variante sind Befestigungsbohrungen für etwa M4, M5 oder M6 vorhanden.

Das Sortiment umfasst darüber hinaus BSL-Ausführungen für mehrere parallel geführte Leitungen – beispielsweise für zwei, drei, vier, fünf oder sechs Kabel beziehungsweise Rohre.

Damit unterscheiden sich diese Mehrleitungs-BSL konstruktiv von einer klassischen einzelnen Rohrschelle, werden aufgrund ihrer zweilaschigen Befestigungsgeometrie aber innerhalb desselben Produktumfelds angeboten.

Als Werkstoffe stehen abhängig von der Variante unter anderem galvanisch verzinkter Stahl, V2A und V4A zur Verfügung.

Eine oder mehrere Leitungen mit BSL befestigen?

Die Zahl in der Produktbezeichnung einer DIN-72573-BSL sollte nicht mit der Anzahl der Befestigungslaschen verwechselt werden.

Beispielsweise:

• BSL für 1 Leitung – eine Rohr-/Kabelposition, zwei Befestigungslaschen
• BSL für 2 Leitungen – zwei Leitungspositionen nebeneinander
• BSL für 3 Leitungen – drei Leitungspositionen nebeneinander
• bis hin zu Ausführungen für mehrere parallel geführte Leitungen

Alle Leitungsdurchmesser und die entsprechende BSL-Ausführung müssen zur jeweiligen Variante passen.

Profilierte Rohrschellen Typ 3530 & weitere Sonderformen

Mit dem Typ 3530 finden Sie außerdem eine profilierte zweilaschige Rohrschelle aus V2A / 1.4301.

Die profilierte Bauform unterscheidet sich konstruktiv von den einfachen flachen DIN-Schellen und kann zur Befestigung von Rohren, Leitungen und Kabeln eingesetzt werden.

Daneben umfasst die Kategorie weitere Sonderformen wie beispielsweise:

• BSN Art. 5210
• NORMAFIX BSS Typ 531
• Befestigungsschellen nach Werks- beziehungsweise Siemens-Normen
• spezielle Rohr-/Pfostenschellen

Für solche Sonderausführungen sollten die technischen Daten der jeweiligen Produktseite herangezogen werden, da sie sich hinsichtlich Lochbild, Werkstoff und Geometrie deutlich unterscheiden können.

Befestigungsloch für M4 bis M16 auswählen

Die Größe der Befestigungsbohrungen ist neben dem Rohrdurchmesser ein wichtiger Auswahlparameter.

Im aktuellen Sortiment finden Sie beispielsweise:

• 4,8 mm – etwa M4
• 5,5 / 5,8 mm – etwa M5
• 6,6 / 7,0 mm – etwa M6
• 8,4 / 9,0 mm – etwa M8
• 10,5 / 11,0 mm – etwa M10
• 14,0 mm – etwa M12
• 18,0 mm – etwa M16

Diese Zuordnung dient als praktische Orientierung. Welche Schraube technisch erforderlich ist, hängt von Schelle, Lochgeometrie, Untergrund und Konstruktion ab.

Stahl, verzinkt, V2A, V4A oder Aluminium?

Der passende Werkstoff richtet sich nach mechanischer Beanspruchung, Korrosionsanforderungen, Gewicht und Einsatzumgebung.

Stahl S235JR blank

Blanker Stahl eignet sich insbesondere für konstruktive Anwendungen beziehungsweise eine anschließende Weiterverarbeitung. Ohne zusätzlichen Oberflächenschutz ist er jedoch korrosionsanfällig.

Galvanisch verzinkter Stahl

Galvanisch verzinkte beziehungsweise dickschichtpassivierte Ausführungen bieten zusätzlichen Korrosionsschutz für zahlreiche technische Anwendungen.

Feuerverzinkter Stahl

Bei ausgewählten schweren beziehungsweise konstruktiven Schellen steht eine feuerverzinkte Ausführung zur Verfügung. Die Eignung hängt weiterhin von der konkreten Atmosphäre und Belastung ab.

Edelstahl V2A / 1.4301

V2A bietet eine gute Korrosionsbeständigkeit für zahlreiche industrielle und feuchte Einsatzumgebungen.

Edelstahl V4A / 1.4571

V4A kann bei anspruchsvolleren korrosiven Umgebungen gegenüber V2A Vorteile bieten. Die konkrete Medien- beziehungsweise Umgebungsbeständigkeit muss dennoch geprüft werden.

Aluminium

Aluminium bietet insbesondere ein geringes Eigengewicht und wird beispielsweise bei Rohrschellen nach DIN 5533 eingesetzt.

Materialbreite & Materialstärke

Die Kategorie umfasst sehr unterschiedliche Materialquerschnitte – von kompakten Befestigungsschellen bis zu schweren Flachstahlvarianten.

Aktuell stehen beispielsweise Materialabmessungen zur Verfügung wie:

• 10 × 1 mm
• 12 × 1,5 mm
• 16 × 1,5 mm
• 16 × 2 mm
• 20 × 2 mm
• 25 × 3 mm
• 30 × 3 mm
• 30 × 5 mm
• 35 × 1,5 mm
• 40 × 2,5 mm
• 40 × 5 mm
• 40 × 8 mm

Der Materialquerschnitt ist ein wichtiges konstruktives Merkmal. Daraus sollte jedoch ohne entsprechende Herstellerdaten keine pauschale Traglast abgeleitet werden.

Rohrdurchmesser oder Klemmbereich richtig auswählen

Grundlage für die Größenauswahl ist der tatsächliche Außendurchmesser des zu befestigenden Rohres, Kabels oder Rundteils.

Fester Durchmesser

Schwere DIN-1593-Schellen und verschiedene weitere Bauformen werden für definierte Außendurchmesser angeboten.

Im Sortiment finden Sie dabei zahlreiche typische Rohrmaße wie beispielsweise:

• 49 mm / ca. 1 1/2"
• 60,3 mm / 2"
• 76,1 mm / 2 1/2"
• 88,9 mm / 3"
• 114,3 mm / 4"
• 140 mm / ca. 5"

Klemmbereich

Leichtere und klemmende Bauformen decken teilweise einen Bereich ab, beispielsweise 5,5–7 mm, 15,5–19 mm oder größere Bereiche.

Der tatsächliche Außendurchmesser muss innerhalb dieses angegebenen Klemmbereichs liegen.

Wichtig: Eine Zoll- oder DN-Bezeichnung entspricht nicht automatisch dem tatsächlichen Außendurchmesser des Rohres. Prüfen Sie deshalb vor der Bestellung immer das reale Rohrmaß.

Einlaschig, zweilaschig oder zweiteilig?

Je nach Montageaufgabe stehen unterschiedliche Rohrschellen-Bauformen zur Verfügung.

Einlaschige Rohrschelle

Eine einteilige Schelle mit einem Befestigungspunkt. Sie eignet sich besonders für kompakte beziehungsweise wandnahe Montage.

Einlaschige Rohrschellen ansehen.

Zweilaschige Rohrschelle

Eine einteilige Schelle mit zwei Befestigungspunkten. Beide Laschen liegen auf dem Untergrund und ermöglichen eine symmetrischere Montage der Schelle.

Zweiteilige Rohrschelle

Diese Bauform besteht aus Ober- und Unterteil, die miteinander verschraubt werden. Sie wird insbesondere für andere beziehungsweise schwerere konstruktive Befestigungskonzepte eingesetzt.

Zweiteilige Rohrschellen ansehen.

Weitere passende Rohrbefestigungen

• Rohrschellen aus Flachstahl
• Einteilige Rohrschellen mit einer Lasche
• Zweiteilige Rohrschellen
• Rohrschellen nach DIN 3016
• Rundstahlbügel & Rohrbügel
• Befestigungsschellen im Überblick

Zweilaschige Rohr- und Befestigungsschellen erhalten Sie im Schellen-Shop auch in kleinen Mengen. Bei Fragen zu Rohrdurchmesser, Befestigungsloch, Norm oder Werkstoff unterstützen wir Sie gerne bei der technischen Auswahl – sowohl für industrielle Anwendungen als auch für private Projekte.

Häufige Fragen zu zweilaschigen Rohrschellen

Was ist eine zweilaschige Rohrschelle?

Eine zweilaschige Rohrschelle ist eine einteilige Befestigungsschelle mit zwei seitlichen Montagebohrungen. Sie umschließt das Rohr beziehungsweise die Leitung und wird über beide Laschen an einer geeigneten Unterkonstruktion befestigt.

Was ist der Unterschied zwischen DIN 1593 und DIN 1597?

DIN 1593 beschreibt eine schwere zweilaschige Rohrschellen-Bauform. DIN 1597 ist leichter ausgeführt und eignet sich insbesondere für kleinere Rohre und Leitungen.

Welche Größen gibt es bei DIN 1593?

Im Schellen-Shop stehen DIN-1593-Ausführungen in zahlreichen Abstufungen von kleinen Durchmessern ab etwa 7 mm bis zu 140 mm beziehungsweise ungefähr 5 Zoll zur Verfügung.

Wie finde ich die richtige Größe?

Prüfen Sie den tatsächlichen Außendurchmesser des Rohres oder der Leitung. Dieser muss zum angegebenen festen Durchmesser beziehungsweise innerhalb des Klemmbereichs der Schelle liegen.

Welche Befestigungslöcher gibt es?

Je nach Bauform stehen unter anderem Bohrungen von etwa 4,8 bis 18 mm zur Verfügung. Damit lassen sich unterschiedliche Schraubengrößen von ungefähr M4 bis M16 realisieren, sofern die konkrete Konstruktion dazu passt.

Gibt es zweilaschige Rohrschellen aus Edelstahl?

Ja. Je nach Bauform finden Sie Ausführungen aus V2A beziehungsweise V4A sowie verschiedene verzinkte Stahlvarianten.

Gibt es zweilaschige Rohrschellen aus Aluminium?

Ja. Ein Beispiel sind Rohrschellen entsprechend DIN 5533 aus Aluminium. Die historische DIN 5533 wurde für zweilaschige Aluminium-Rohrschellen mit Anzugmöglichkeit für Schienenfahrzeuge verwendet und ist inzwischen zurückgezogen.

Ist DIN 5533 automatisch für explosionsgefährdete Bereiche geeignet?

Nein. Aus der DIN-5533-Bauform ergibt sich keine pauschale Explosionsschutzfreigabe. Entsprechende Anforderungen müssen separat für die konkrete Anwendung und Gesamtkonstruktion geprüft werden.

Was ist DIN 72573?

DIN-72573-Befestigungsschellen werden für Kabel, Kabelbäume, Rohre und Leitungen eingesetzt. Neben Ausführungen für eine Leitung gibt es Varianten, die mehrere Leitungen parallel aufnehmen.

Was ist der Unterschied zwischen einlaschigen und zweilaschigen Rohrschellen?

Eine einlaschige Rohrschelle besitzt einen Befestigungspunkt. Eine zweilaschige Ausführung besitzt zwei seitliche Befestigungspunkte und wird über beide Laschen am Untergrund befestigt.

Wann ist eine zweiteilige Rohrschelle sinnvoll?

Zweiteilige Rohrschellen bestehen aus Ober- und Unterteil und eignen sich für andere beziehungsweise robustere konstruktive Befestigungskonzepte. Welche Bauform geeignet ist, hängt von Rohrgröße, Konstruktion und mechanischer Belastung ab.
