NORMAPLAST® - Verbindungen
Helfer in der Industrie, im gewerblichen und privaten Bereich
NORMAPLAST® - Schlauchverbinder aus Kunststoff - das NORMA®-Produktsortiment für die schnelle Verbindung von Schläuchen und Rohren - ist der unentbehrliche Helfer bei industriellen, gewerblichen und privaten Anwendungen.
Um für Ihre Anwendung das richtige Produkt zu finden, erhalten Sie hier eine Übersicht zu den verschiedenen Anwendungen und Materialien.
Download: NORMAPLAST Übersicht

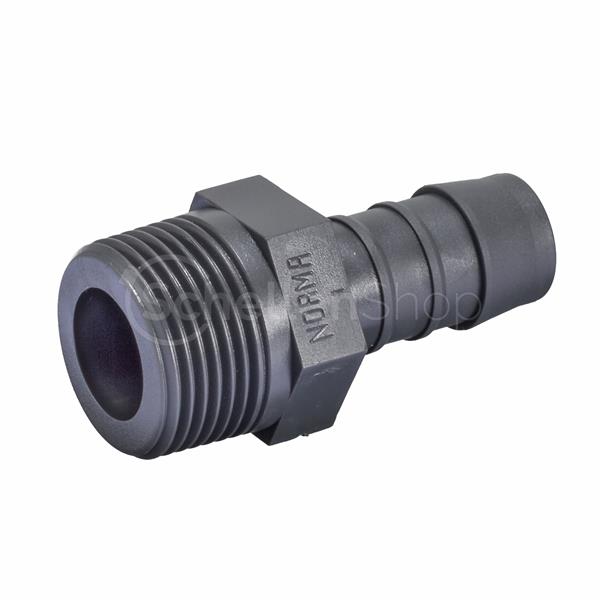

GES gerade Einschraubstutzen – 4 mm / M12 x 1,5
- Bezeichnung: GES
- Gewinde: 1/2" NPT, 1/4" NPT, 1/8" NPT, 3/8" NPT, M5, M8 x 1, M8 x 1.25, M10 x 1, M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M20 x 1.5, M22 x 1.5, M26 x 1.5, R 1", R 1/2", R 1/4", R 1/8", R 3/4", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")

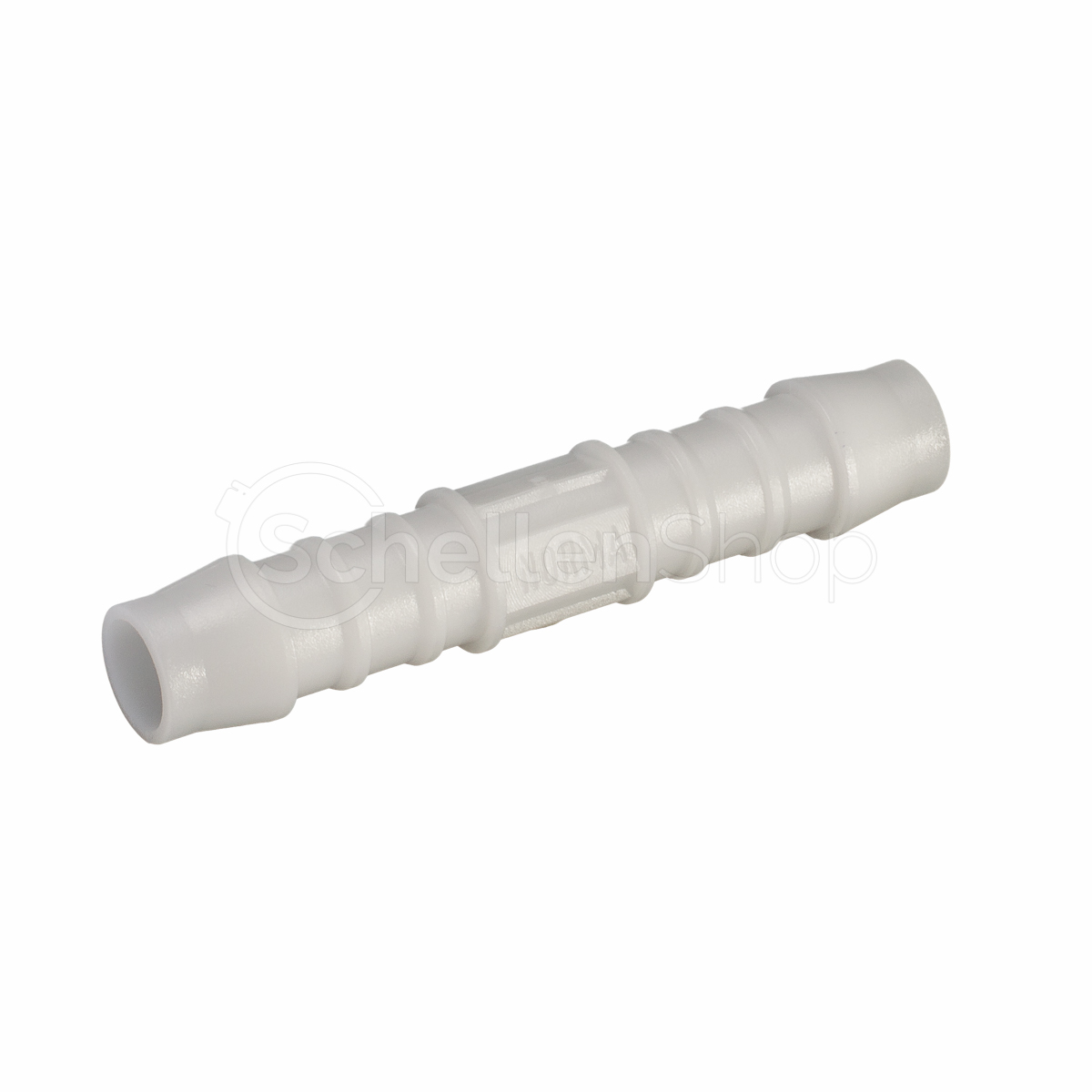

GS gerade Schlauchverbindungsstutzen – 3
- Bezeichnung: GS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")

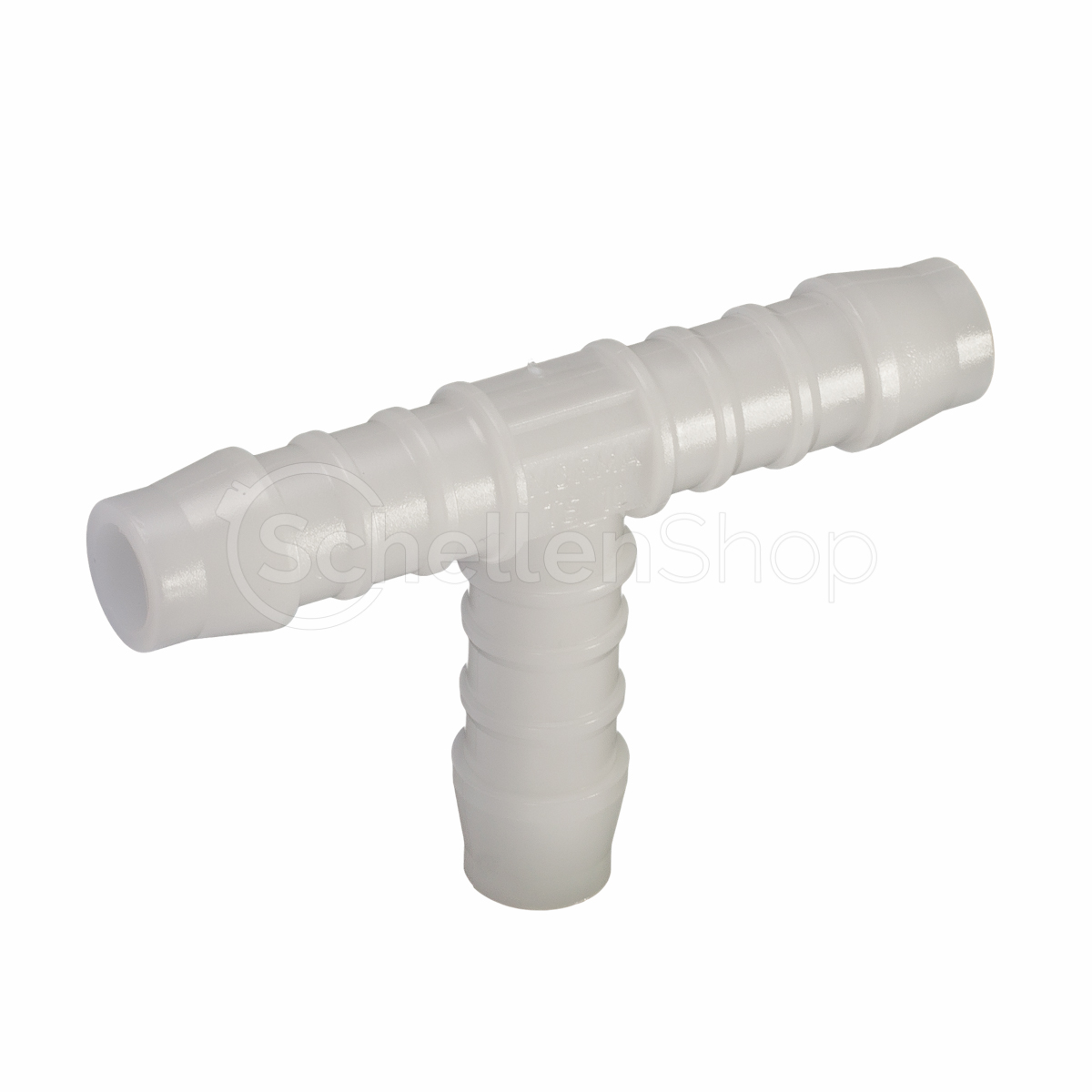

TS T-Schlauchverbindungsstutzen – 3
- Bezeichnung: TS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 7,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 15,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")

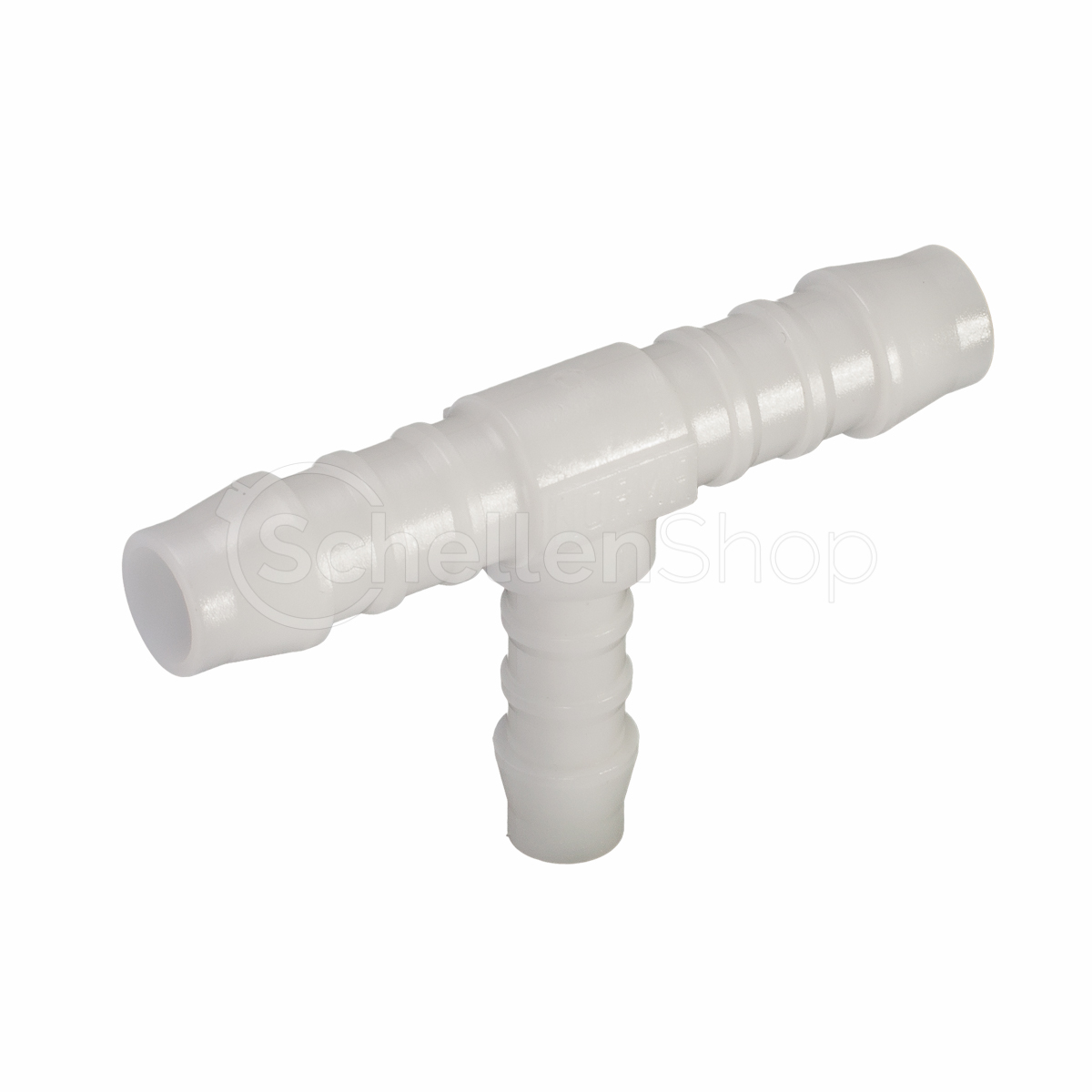

TRS T-Reduzierstutzen – 3 - 4 - 3
- Bezeichnung: TRS
- Material: Acetalcopolymerisat (POM)
- Reduzierung: 3 mm - 4 mm - 3 mm, 4 mm - 6 mm - 4 mm, 6 mm - 4 mm - 6 mm, 8 mm - 4 mm - 8 mm, 8 mm - 6 mm - 8 mm, 8 mm - 12 mm - 8 mm, 10 mm - 6 mm - 10 mm, 10 mm - 8 mm - 10 mm, 10 mm - 13 mm - 10 mm, 12 mm - 6 mm - 12 mm, 12 mm - 8 mm - 12 mm, 12 mm - 10 mm - 12 mm, 15 mm - 6 mm - 15 mm, 15 mm - 8 mm - 15 mm, 18 mm - 10 mm - 18 mm, 18 mm - 15 mm - 18 mm

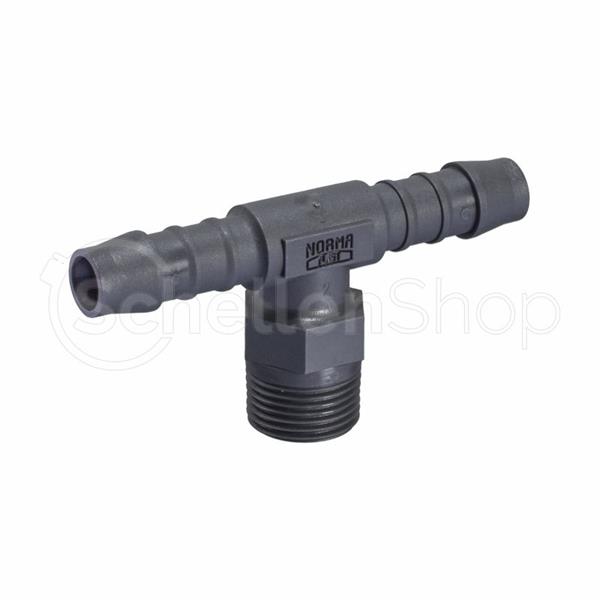

TES T-Einschraubstutzen – 4 mm / R 1/8"
- Bezeichnung: TES
- Gewinde: 1/4" NPT, 1/8" NPT, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, R 1/4", R 1/8", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm

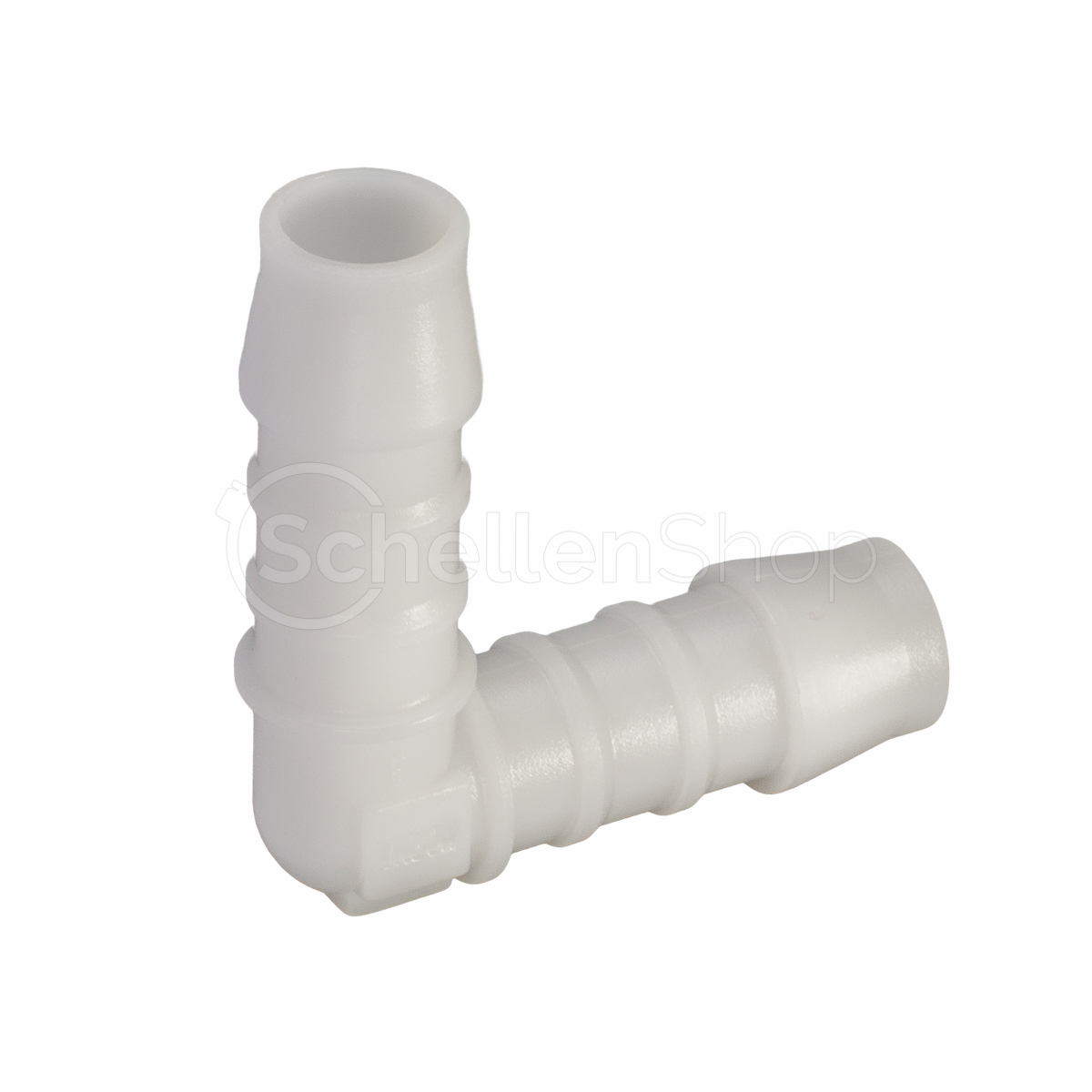

WS Winkel-Schlauchverbindungsstutzen – 3
- Bezeichnung: WS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 15,0 mm, 16,0 mm, 19,0 mm, 25,0 mm (1")
WES Winkel-Einschraubstutzen, Polyamid – 3 mm / M5
- Gewinde: 1/2" NPT, 1/4" NPT, 1/8" NPT, 3/8" NPT, M5, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, M16 x 1.5, M18 x 1.5, M22 x 1.5, M24 x 2, M26 x 1.5, R 1", R 1/2", R 1/4", R 1/8", R 3/4", R 3/8"
- Material: Polyamid (PA)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 19,0 mm, 25,0 mm (1")
BST Blindstopfen zum Einschrauben – R 1/4"
- Bezeichnung: BST
- Gewinde: 1/4" NPT, 1/8" NPT, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, M18 x 1.5, M20 x 1.5, M22 x 1.5, M26 x 1.5, R 1/2", R 1/4", R 1/8", R 3/8"
- Material: Polyamid (PA)
- Schlüsselweite: 10, 14, 17, 22

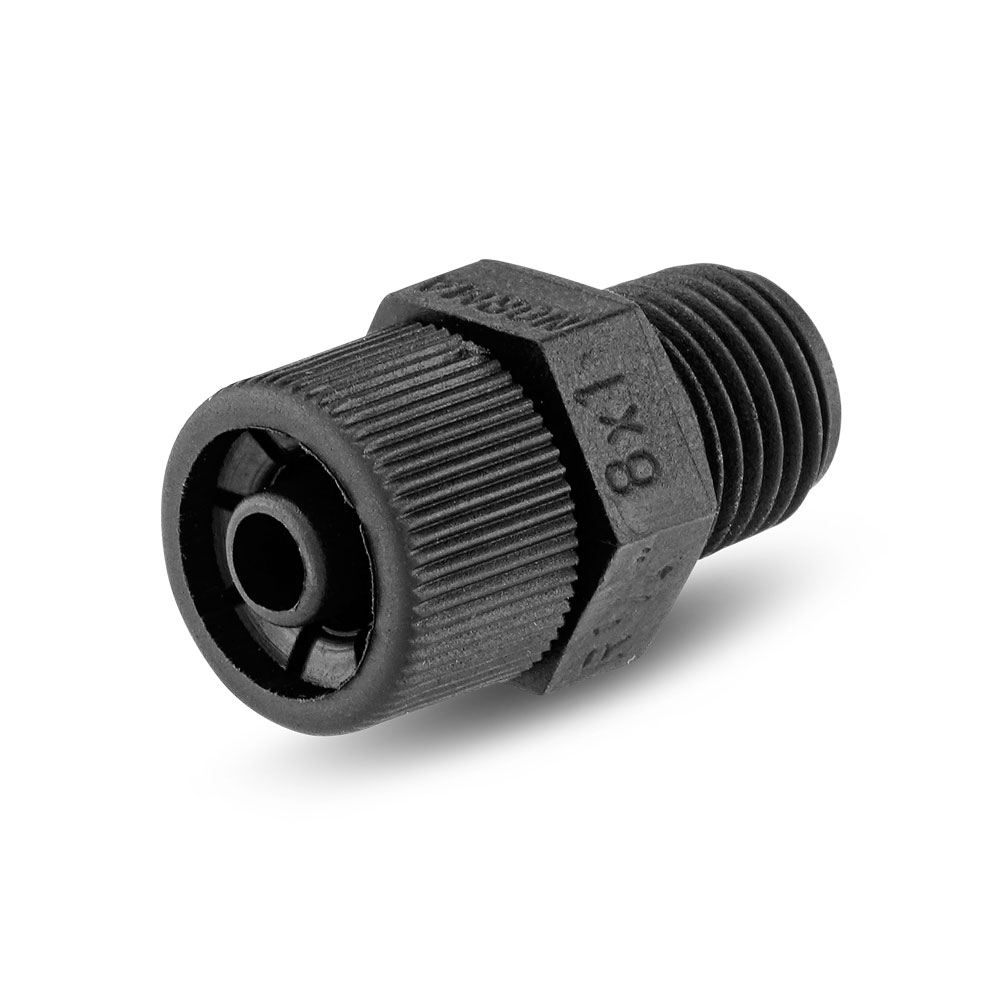

Klemmverschraubung EG gerade Einschraub-Verschraubung – 6 x 1 - R 1/8"
- Bezeichnung: EG
- Gewinde: M10 x 1, R 1/4", R 1/8"
- Material: Polyamid (PA)
- Rohrabmessung: 6 x 1, 8 x 1
ET Einschraub-T-Verschraubung – 6 x 1 - R 1/8"
- Bezeichnung: ET
- Gewinde: M10 x 1, R 1/4", R 1/8"
- Material: Polyamid (PA)
- Rohrabmessung: 6 x 1, 8 x 1

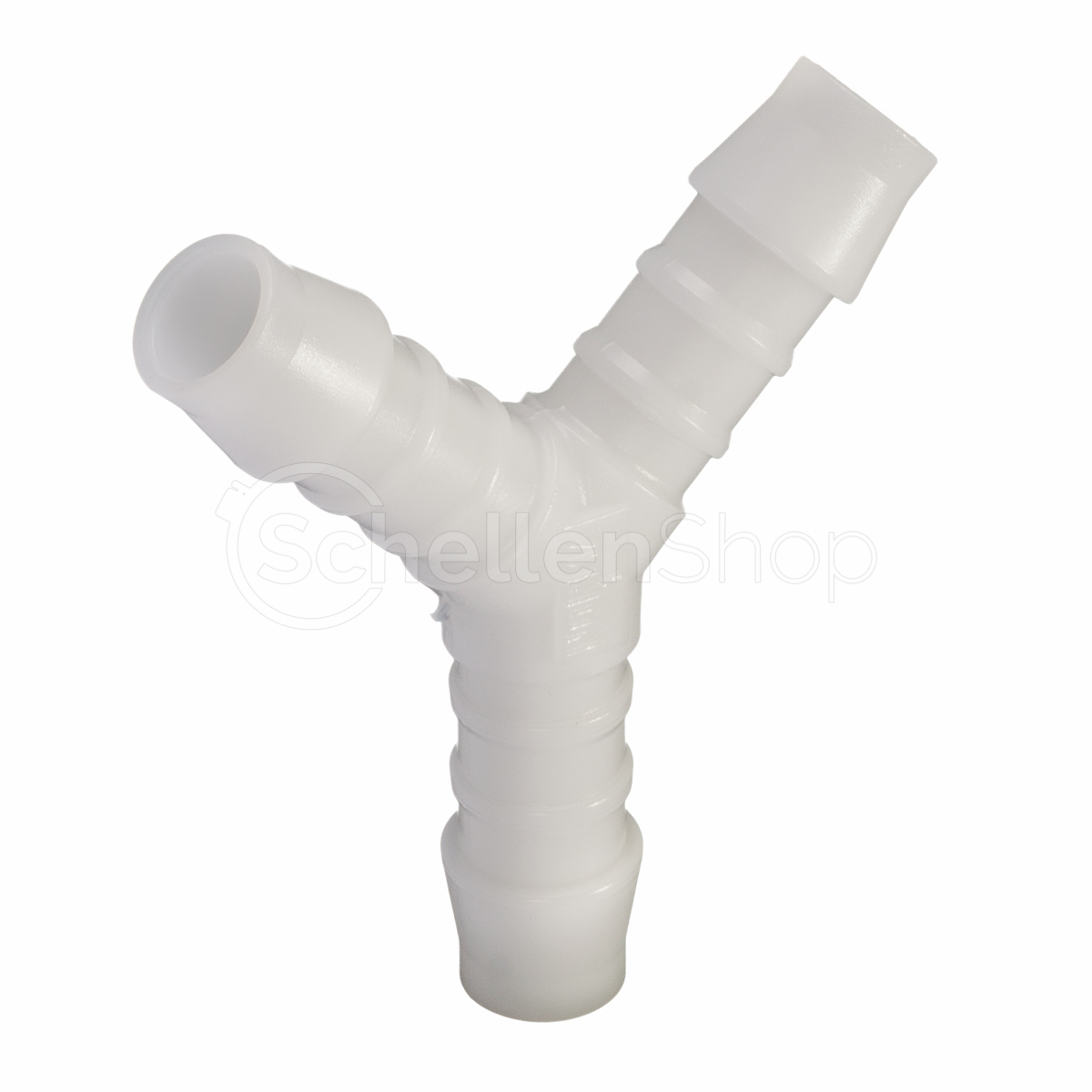

YS Y-Schlauchverbindungsstutzen / 3-Wege-Schlauchverbinder
- Bezeichnung: YS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 13,0 mm, 14,0 mm, 16,0 mm, 19,0 mm

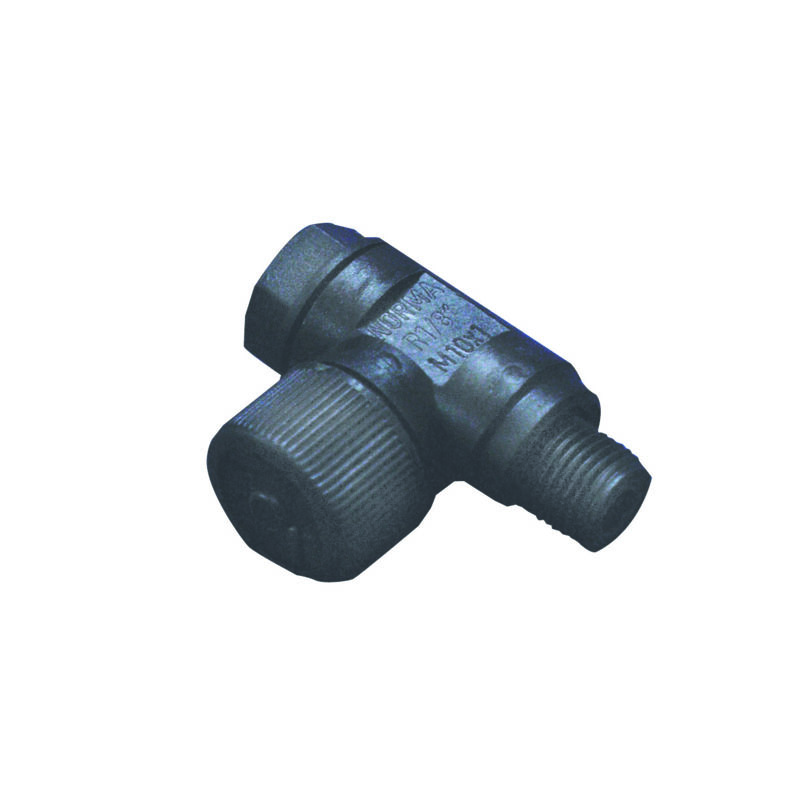

EWS Einschraub-Winkel-Verschraubung, schwenkbar – 6 x 1 - R 1/8"
- Bezeichnung: EWS
- Gewinde: M10 x 1, R 1/4", R 1/8"
- Material: Polyamid (PA)
- Rohrabmessung: 6 x 1, 8 x 1

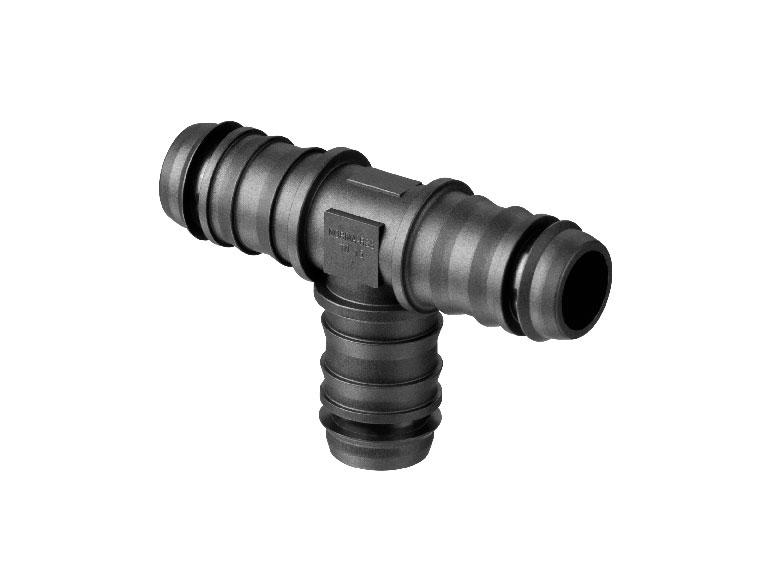

NORMAPLAST® TN T-Kunststoff-Rohrverbinder, PA – TN10 - für 10 mm PA-Rohr (innen)
- Material: Polyamid (PA)
- Schlauchanschluss: 10,0 mm, 19,0 mm

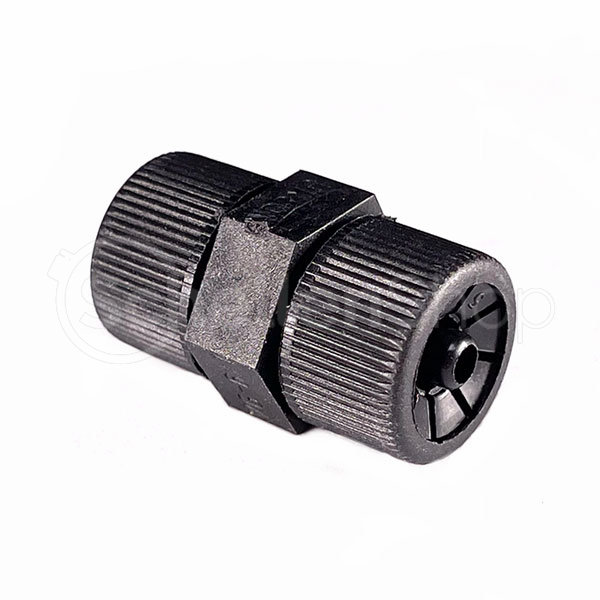

NORMAPLAST® VG / VGR / gerade Rohrverschraubung / Reduzierung – VG 6x1 mm
- Abmessung: VG 6x1 mm

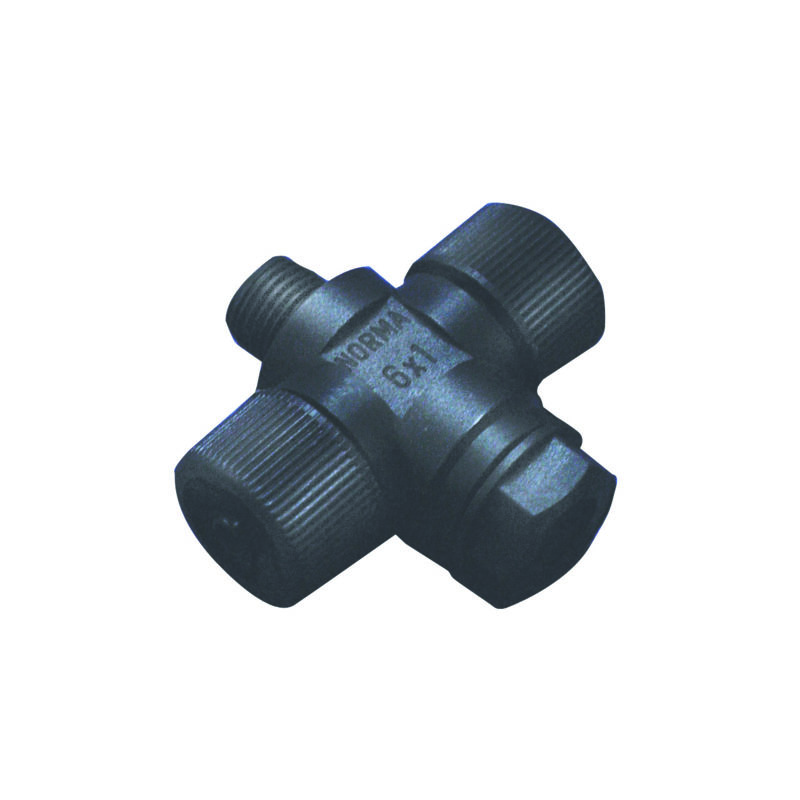

ETS Einschraub-T-Verschraubung, schwenkbar – 6 x 1 - R 1/8"
- Bezeichnung: ETS
- Gewinde: M10 x 1, R 1/4", R 1/8"
- Material: Polyamid (PA)
- Rohrabmessung: 6 x 1, 8 x 1

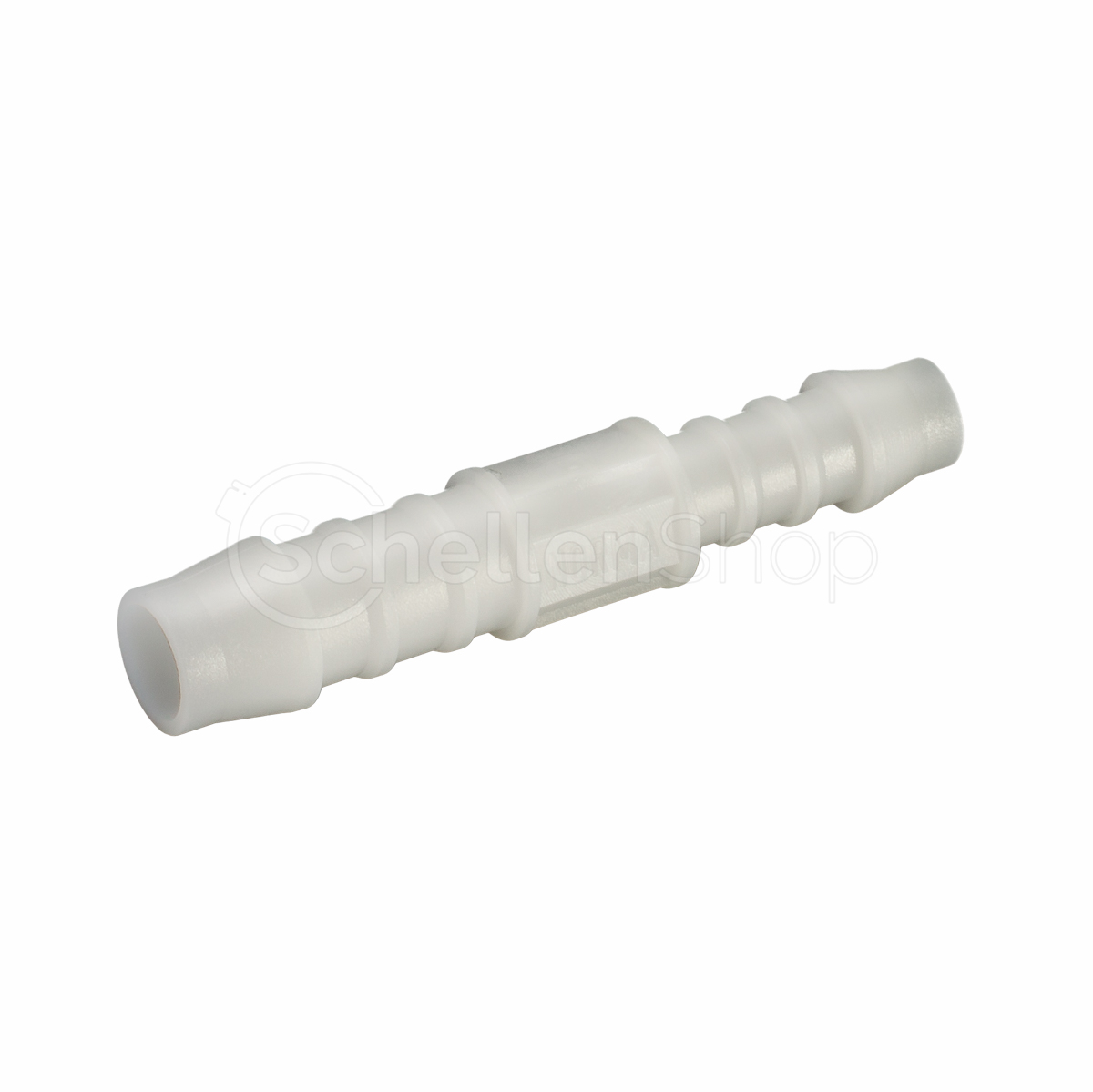

GRS gerade Reduzierstutzen – 4 auf 3
- Bezeichnung: GRS
- Material: Acetalcopolymerisat (POM)
- Reduzierung: 4 mm - 3 mm, 5 mm - 4 mm, 6 mm - 4 mm, 8 mm - 4 mm, 8 mm - 6 mm, 10 mm - 6 mm, 10 mm - 8 mm, 12 mm - 8 mm, 12 mm - 10 mm

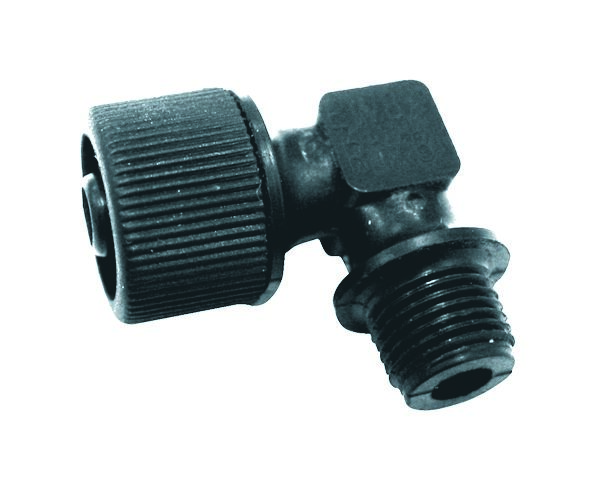

EW Einschraub-Winkel-Verschraubung – 6 x 1 - R 1/8"
- Abmessung: 6 x 1 - R 1/8"

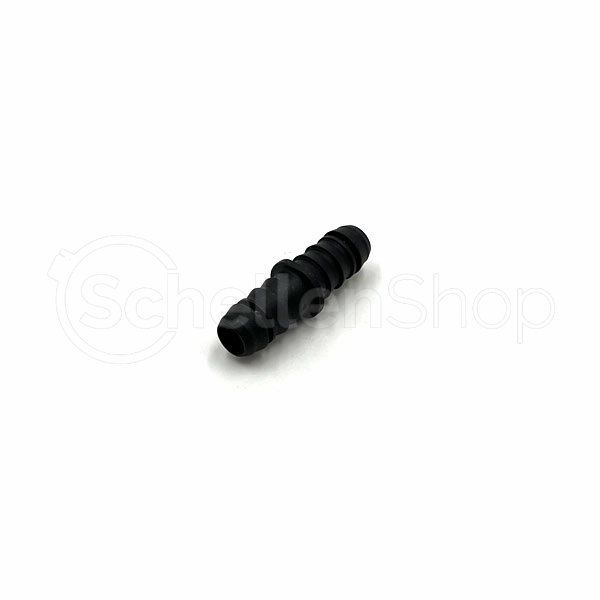

NORMAPLAST® GN Kunststoff-Rohrverbinder, PA – GN08 - für 8 mm PA-Rohr (innen)
- Material: Polyamid (PA)
- Schlauchanschluss: 8,0 mm, 10,0 mm, 19,0 mm

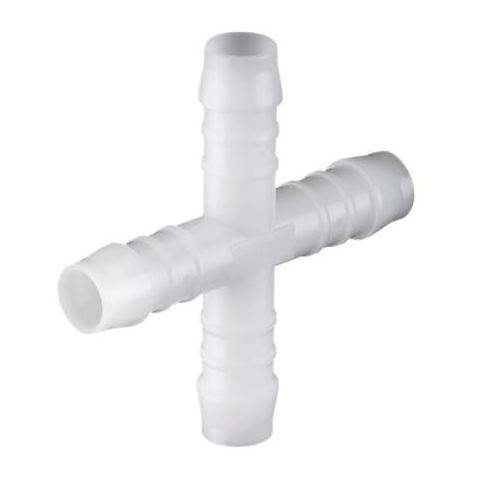

KS Kreuz-Schlauchverbinder – 4
- Bezeichnung: KS
- Material: Acetalcopolymerisat (POM)
- Schlauchanschluss: 4,0 mm, 5,0 mm, 6,0 mm, 12,0 mm

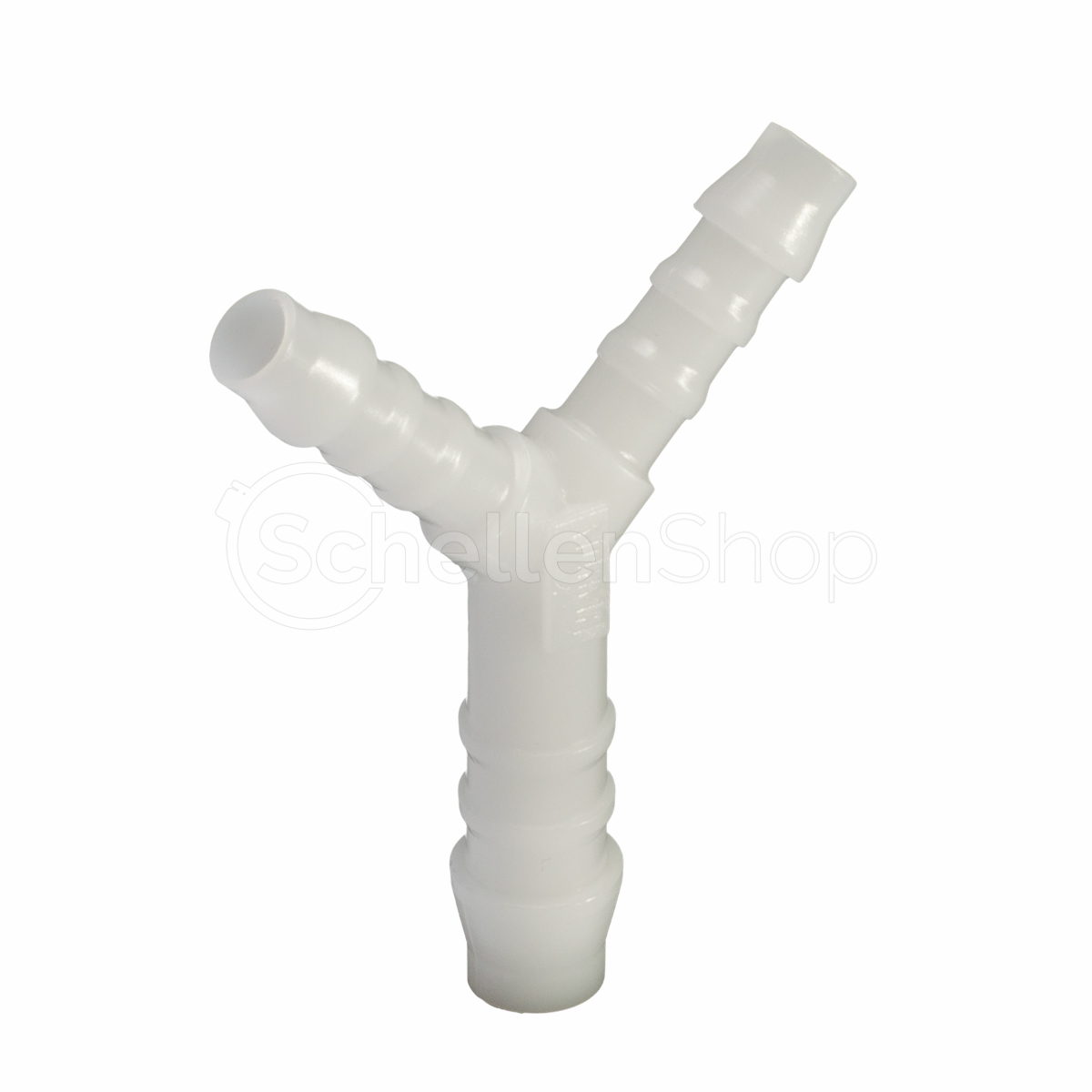

YRS Y-Reduzierstutzen – 4 - 6 - 4
- Bezeichnung: YRS
- Material: Acetalcopolymerisat (POM)
- Reduzierung: 4 mm - 6 mm - 4 mm, 6 mm - 8 mm - 6 mm

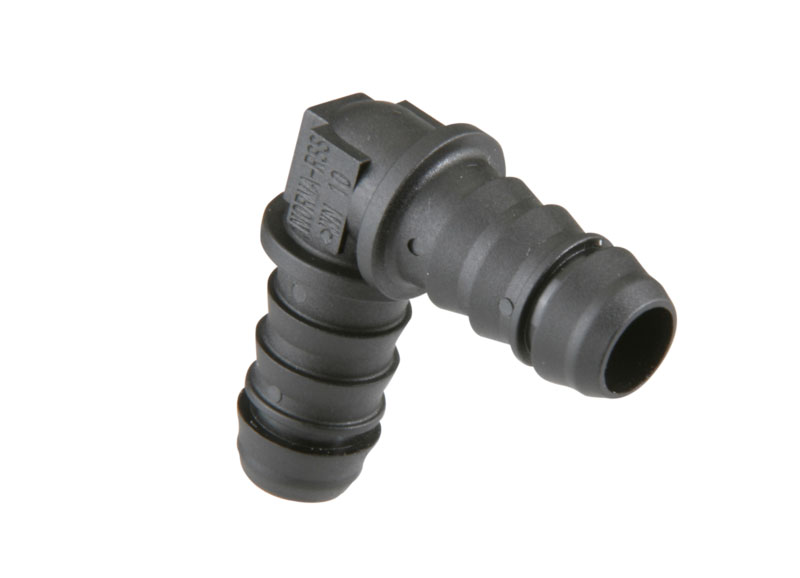

NORMAPLAST® WN Winkel-Kunststoff-Rohrverbinder, PA – WN08 - für 8 mm PA-Rohr (innen)
- Material: Polyamid (PA)
- Schlauchanschluss: 8,0 mm
NORMA Sortiment PLAST/TORRO Typ 365 K
- Material: Polyamid (PA), W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt)
- Schlauchanschluss: 4,0 mm, 6,0 mm, 8,0 mm
