EW Einschraub-Winkel-Verschraubung – 6 x 1 - R 1/8"
2,74 €
Sofort lieferbar.
EW Einschraub-Winkel-Verschraubung – NORMAPLAST® aus PA6-GF30
Die NORMAPLAST® EW Einschraub-Winkel-Verschraubung verbindet ein Kunststoffrohr mit einem Gewindeanschluss und ermöglicht dabei eine kompakte Leitungsführung im Winkel. Auf einer Seite befindet sich eine Rohr-Klemmverschraubung, auf der anderen Seite das entsprechende Einschraubgewinde.
Die Winkelverschraubung wird aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % erhöht die mechanische Festigkeit und Formstabilität des Kunststoffs und macht die EW zu einer robusten Lösung für technische Rohr- und Leitungssysteme.

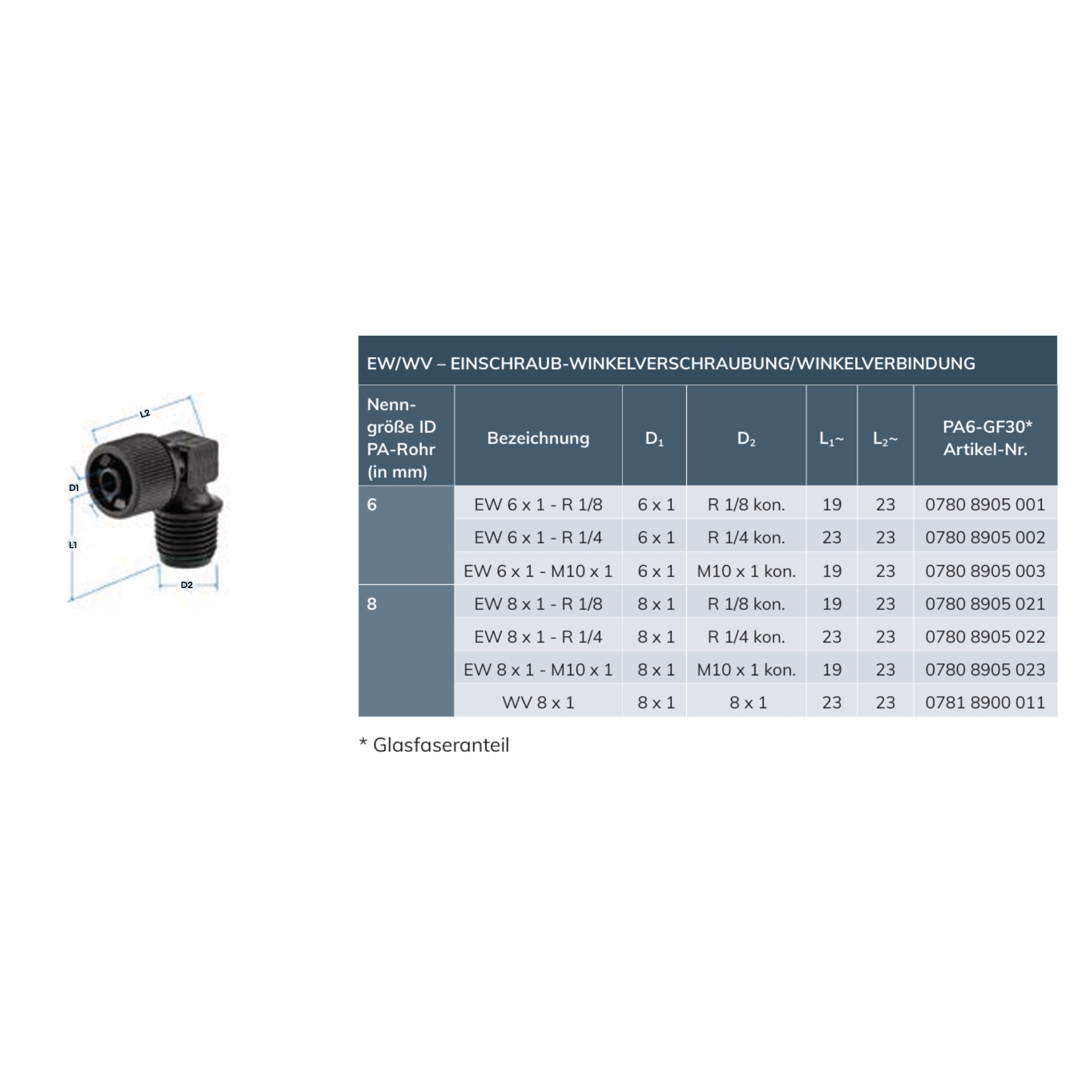

Verfügbare Abmessungen der EW Einschraub-Winkel-Verschraubung
| Ausführung | Rohrabmessung D1 | Gewinde D2 | L1 ca. | L2 ca. |
|---|---|---|---|---|
| EW 6 x 1 - R 1/8" | 6 x 1 mm | R 1/8" | 19 mm | 23 mm |
| EW 6 x 1 - R 1/4" | 6 x 1 mm | R 1/4" | 23 mm | 23 mm |
| EW 6 x 1 - M10 x 1 | 6 x 1 mm | M10 x 1 | 19 mm | 23 mm |
| EW 8 x 1 - R 1/8" | 8 x 1 mm | R 1/8" | 19 mm | 23 mm |
| EW 8 x 1 - R 1/4" | 8 x 1 mm | R 1/4" | 23 mm | 23 mm |
| EW 8 x 1 - M10 x 1 | 8 x 1 mm | M10 x 1 | 19 mm | 23 mm |
Winkelverschraubung für Kunststoffrohre
Die EW Winkelverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr abgewinkelt an einen Gewindeanschluss angebunden werden soll. Dadurch kann die Leitung platzsparend geführt werden, ohne das Rohr selbst in einem engen Radius verlegen zu müssen.
Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Das gegenüberliegende Einschraubgewinde ermöglicht die direkte Montage am entsprechenden Gewindeanschluss.
Für 6 x 1 und 8 x 1 mm Kunststoffrohre
Die NORMAPLAST® EW ist für Rohrabmessungen von 6 x 1 mm und 8 x 1 mm erhältlich. Je nach benötigter Anschlussstelle stehen die Gewinde R 1/8", R 1/4" oder M10 x 1 zur Auswahl.
Damit lässt sich die Winkelverschraubung passend zur vorhandenen Rohrdimension und zum jeweiligen Gewindeanschluss auswählen.
PA6-GF30 – glasfaserverstärktes Polyamid
Als Werkstoff kommt Polyamid 6 mit 30 % Glasfaserverstärkung (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die mechanische Festigkeit und Formstabilität des Kunststoffverbinders.
Die EW eignet sich dadurch für unterschiedliche Anwendungen im Maschinen- und Anlagenbau, im Automobilbereich sowie für weitere industrielle Rohr- und Leitungssysteme.
Betriebstemperatur und maximal zulässiger Druck
- Betriebstemperatur: -40 °C bis +120 °C
- Kurzzeitig: bis +150 °C für maximal 1 Stunde
- Maximal zulässiger Druck: 10 bar
Technische Eigenschaften der NORMAPLAST® EW
- Baureihe: EW
- Ausführung: Einschraub-Winkel-Verschraubung
- Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid
- Glasfaseranteil: 30 %
- Rohrabmessungen: 6 x 1 mm und 8 x 1 mm
- Gewinde: R 1/8", R 1/4" und M10 x 1
- Verbindung: Rohr-Klemmverschraubung auf Einschraubgewinde
- Betriebstemperatur: -40 °C bis +120 °C
- Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde
- Max. zulässiger Druck: 10 bar
EW Einschraub-Winkel-Verschraubung passend auswählen
Bei der Auswahl der passenden EW sind sowohl die Rohrabmessung als auch die Gewindegröße zu berücksichtigen. Wählen Sie die Klemmseite passend zum verwendeten Kunststoffrohr und das Einschraubgewinde entsprechend der vorhandenen Anschlussstelle.
Weitere gerade, gewinkelte und T-förmige Verschraubungen finden Sie in unserer Kategorie Kompressionsverbinder und Rohrverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohrsysteme finden Sie außerdem im Bereich Rohrverbindung.
