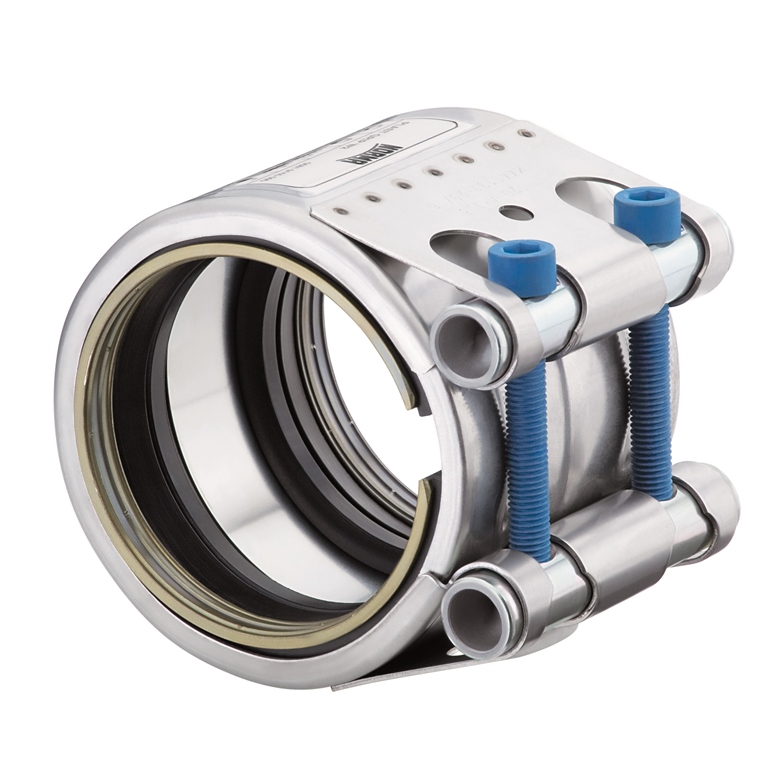

NORMACONNECT® PLAST GRIP E Rohrkupplung mit NBR-Dichtung, V4A – 40
- Anwendung: Kunststoffrohr
- Bezeichnung: PLAST GRIP E
- Material: Edelstahl V4A
- Dichtung*: NBR
NORMACONNECT Edelstahl Rohrkupplung für Kunststoffrohr NORMACONNECT® PLAST GRIP E Edelstahl Rohrkupplung mit Hohlbolzen sind axial zugfeste Rohrkupplungen für die Verbindung von Kunststoffrohren. An der Anschlussstelle der NORMACONNECT Edelstahl Rohrkupplung, zum Kunststoffrohr, presst sich ein Verankerungsring mit flachen, mehrreihigen Krallen oberflächenschonend auf das Rohr. Gleichzeitig wird die aufgebrachte Kraft relativ breit und gleichmäßig auf der Rohroberfläche verteilt.
NORMACONNECT® PLAST GRIP E Rohrkupplung mit EPDM-Dichtung, V4A – 75
- Anwendung: Kunststoffrohr
- Bezeichnung: PLAST GRIP E
- Material: Edelstahl V4A
- Dichtung: EPDM
NORMACONNECT Rohrkupplung PLAST GRIP E für Kunststoffrohr NORMACONNECT® PLAST GRIP E mit Hohlbolzen sind axial zugfeste Rohrkupplungen für die Verbindung von Kunststoffrohren. An der Anschlussstelle zum Kunststoffrohr presst sich ein Verankerungsring mit flachen, mehrreihigen Krallen oberflächenschonend auf das Rohr. Gleichzeitig wird die aufgebrachte Kraft relativ breit und gleichmäßig auf der Rohroberfläche verteilt. Temperaturbeständigkeit:26,9 mm bis 168,3 mm: -30°C bis +125°Cgrößer als 168,3 mm: -20°C bis +80°C
- Wie funktionieren PLAST GRIP Rohrkupplungen?
- NORMA und UNI-Coupling Plastgrip
- Geeignete Kunststoffrohre
- Stützringe für PE- und PP-Rohre
- SDR-Verhältnis und Rohrwandstärke
- Rohrdurchmesser und Spannbereiche
- EPDM- und NBR-Dichtungen
- Betriebsdruck und Temperatur
- Typische Einsatzbereiche
- Montage ohne Schweißen
- GRIP, PLAST GRIP und COMBI GRIP
- PLAST GRIP Rohrkupplungen kaufen
- Häufig gestellte Fragen
PLAST GRIP Rohrkupplungen: Kunststoffrohre axial zugfest verbinden
Kunststoffrohre werden in zahlreichen Rohrleitungssystemen eingesetzt. Da sich ihre mechanischen Eigenschaften deutlich von denen metallischer Rohrleitungen unterscheiden, benötigen sie entsprechend angepasste Verbindungselemente.
Eine PLAST GRIP Rohrkupplung ist speziell für die mechanische Verbindung glattendiger Kunststoffrohre entwickelt worden. Sie verbindet die Rohrenden und sichert sie gleichzeitig gegen axiales Auseinanderziehen.
Wie funktioniert die Verankerung?
Im Inneren der Rohrkupplung befinden sich speziell entwickelte Verankerungsringe mit flachen Zahnreihen. Diese greifen beim Verspannen der Kupplung in die Kunststoffoberfläche ein.
Im Unterschied zu klassischen GRIP-Kupplungen für Metallrohre ist die Zahngeometrie auf die besonderen Eigenschaften von Kunststoff abgestimmt. Die auftretenden Kräfte werden möglichst gleichmäßig auf die Rohroberfläche verteilt.
Dadurch entsteht eine axial zugfeste Kunststoffrohrverbindung, die innerhalb ihrer technischen Auslegung auch Belastungen durch den Rohrleitungsdruck aufnehmen kann.
Aufbau einer PLAST-GRIP-Kupplung
Die Rohrkupplung besteht je nach Hersteller aus mehreren funktionalen Bauteilen:
- Metallgehäuse: Umschließt die beiden Rohrenden und nimmt die Spannkräfte auf.
- Plastgrip-Verankerungsringe: Sichern die Kunststoffrohre gegen axiales Auseinanderziehen.
- Elastomerdichtung: Dichtet den Rohrstoß gegenüber dem vorgesehenen Medium ab.
- Verschlussschrauben: Erzeugen die notwendige Spannkraft beim Schließen der Kupplung.
Bei NORMACONNECT PLAST GRIP kommt zusätzlich ein Zwei-Lippen-Dichtsystem mit serienmäßiger Bandeinlage zum Einsatz.
PLAST GRIP Rohrkupplungen von NORMA und UNI-Coupling
Im Schellen-Shop finden Sie zugfeste Rohrkupplungen für Kunststoffrohre von NORMA und UNI-Coupling. Beide Systeme dienen der mechanischen Verbindung geeigneter Kunststoffleitungen, unterscheiden sich jedoch in Konstruktion, Abmessungen und technischen Grenzwerten.
NORMACONNECT PLAST GRIP und PLAST GRIP E
Die NORMACONNECT PLAST GRIP Rohrkupplungen gehören zur FGR-Baureihe der NORMA Group. Sie wurden speziell für die zugfeste Verbindung von Kunststoffrohren entwickelt.
Die Baureihe ist in unterschiedlichen Ausführungen erhältlich:
- PLAST GRIP E: Ausführung mit Hohlbolzen für kleinere Rohrdurchmesser.
- PLAST GRIP: Ausführung mit Vollbolzen für größere Rohrdurchmesser.
Der speziell geformte Verankerungsring greift möglichst oberflächenschonend in das Kunststoffmaterial ein. Gleichzeitig verteilt die Konstruktion die axialen Kräfte auf die Rohrenden.
Zu den technischen Merkmalen gehören das integrierte Zwei-Lippen-Dichtsystem, die serienmäßige Bandeinlage und ein Gehäuse aus Edelstahl der Materialqualität W5.
Die NORMA-Baureihe umfasst Rohrdurchmesser von ungefähr 40 bis 400 mm.
UNI-Coupling Plastgrip
Die UNI-Coupling Plastgrip ist ebenfalls für axial zugfeste Verbindungen von Kunststoffrohren vorgesehen.
Spezielle Plastgrip-Ringe sorgen für die Verankerung der Rohrenden. Eine integrierte Dichtung übernimmt die Abdichtung.
Die Konstruktion kann innerhalb der Herstellergrenzen begrenzte Winkelabweichungen, Vibrationen und bestimmte Betriebsbelastungen aufnehmen.
UNI-Plastgrip-Rohrkupplungen sind in Größen von etwa 39 bis 640 mm erhältlich. Die im Schellen-Shop angebotenen Varianten bestehen aus Edelstahl V4A und besitzen je nach Ausführung eine EPDM- oder NBR-Dichtung.
Zulässige Betriebsdrücke und Temperaturen sind abhängig von der konkreten Produktvariante und den verwendeten Rohrwerkstoffen.
Welche Kunststoffrohre lassen sich mit PLAST GRIP verbinden?
PLAST-GRIP-Kupplungen eignen sich für die Verbindung geeigneter thermoplastischer Rohrleitungen. Welche Werkstoffe verwendet werden dürfen, hängt von der gewählten Kupplungsserie ab.
PE- und HDPE-Rohre
Polyethylenrohre (PE) werden beispielsweise in Wasser- und Versorgungsleitungen eingesetzt. Dazu gehören auch hochdichte PE-Werkstoffe wie HDPE.
Bei entsprechenden PLAST-GRIP-Kupplungen ist eine zugfeste Verbindung von PE-Rohren möglich.
Da sich PE-Rohre unter äußeren Spannkräften verformen können, muss ein geeigneter innenseitiger Stützring eingesetzt werden.
PP- und PB-Rohre
Auch geeignete Polypropylenrohre (PP) und Polybutenrohre (PB) können mit dafür freigegebenen PLAST-GRIP-Systemen verbunden werden.
Bei diesen Werkstoffen sind die Herstellerangaben zur erforderlichen Rohrabstützung, Temperatur und mechanischen Belastung besonders wichtig.
PVC-U, PVC-C und ABS
UNI-Coupling Plastgrip ist laut Hersteller unter anderem für geeignete Rohrleitungen aus PVC-U, PVC-C und ABS vorgesehen.
Diese Werkstoffe unterscheiden sich hinsichtlich ihrer Festigkeit, Temperaturbeständigkeit und chemischen Eigenschaften.
Prüfen Sie deshalb grundsätzlich, ob die ausgewählte Rohrkupplung für den konkreten Kunststoffwerkstoff freigegeben ist.
Innenseitige Stützringe für PE- und PP-Rohre
Bei der Montage einer PLAST GRIP Rohrkupplung ist neben dem Außendurchmesser auch die mechanische Stabilität des Kunststoffrohres entscheidend.
Kunststoffrohre aus weicheren thermoplastischen Werkstoffen können sich durch die Spannkraft der Kupplung verformen. Ein geeigneter innenseitiger Stützring stabilisiert das Rohrende im Bereich der Verbindung.
Wann ist ein Stützring erforderlich?
Beim Verbinden von Kunststoffrohren aus PE und PP ist entsprechend den Produktangaben im Schellen-Shop ein passender Stützring erforderlich.
NORMA schreibt entsprechende Stützringe unter anderem für Rohre aus PE, HDPE und PB vor.
Der Stützring wird vor der Montage in das Rohrende eingeschoben. Dadurch wird die Rohrwand von innen abgestützt und einer unerwünschten Verformung entgegengewirkt.
Stützringe aus Edelstahl V4A
Im Schellen-Shop finden Sie Stützringe für PLAST GRIP und COMBI GRIP aus Edelstahl V4A.
Die passende Ausführung richtet sich nach dem Rohraußendurchmesser und dem SDR-Verhältnis des Kunststoffrohres.
Verfügbare Stützringe werden unter anderem für verschiedene SDR-Klassen angeboten. Nicht jede Kombination aus Durchmesser und SDR ist automatisch erhältlich.
Wichtig: Verwenden Sie bei stützringpflichtigen Rohrwerkstoffen keine PLAST-GRIP-Kupplung ohne geeignete innenseitige Abstützung. Prüfen Sie die Vorgaben des jeweiligen Kupplungsherstellers.
Passende Produkte finden Sie in unserer Kategorie innenseitige Stützringe für PLAST GRIP und COMBI GRIP .
Was bedeutet SDR bei Kunststoffrohren?
Das SDR-Verhältnis ist ein wichtiges Maß zur Beschreibung der Wandstärke von Kunststoffrohren.
SDR steht für Standard Dimension Ratio und beschreibt das Verhältnis zwischen dem Nennaußendurchmesser und der Nennwanddicke eines Rohres.
Die Berechnung lautet:
SDR = Rohraußendurchmesser / Rohrwanddicke
Bei gleichem Außendurchmesser bedeutet ein kleineres SDR-Verhältnis eine größere Rohrwanddicke.
Beispiel: PE-Rohr mit 110 mm Außendurchmesser
Ein Kunststoffrohr mit 110 mm Außendurchmesser und SDR 11 besitzt rechnerisch eine Nennwanddicke von 10 mm.
Bei SDR 17 ergibt sich dagegen eine Nennwanddicke von ungefähr 6,5 mm.
Beide Rohre besitzen den gleichen Außendurchmesser, benötigen aber wegen der unterschiedlichen Innendurchmesser entsprechend angepasste Stützringe.
Deshalb muss der Stützring nicht nur zum Rohrdurchmesser, sondern auch zur Wandstärke beziehungsweise SDR-Klasse passen.
PLAST GRIP Rohrkupplungen nach Durchmesser auswählen
Für die Auswahl der passenden Kunststoffrohrkupplung ist der tatsächliche Außendurchmesser beider Rohrenden entscheidend.
Die gewählte Kupplung muss zum zulässigen Spannbereich passen. Nicht jede Nennweite entspricht exakt dem tatsächlichen Rohrmaß.
Beispiele für verfügbare Rohrdurchmesser
Je nach Hersteller und Bauform stehen PLAST-GRIP-Kupplungen beispielsweise für folgende Nennabmessungen zur Verfügung:
- 40 mm und 50 mm
- 63 mm und 75 mm
- 90 mm und 110 mm
- 125 mm und 140 mm
- 160 mm und 180 mm
- 200 mm und 250 mm
- 315 mm und 400 mm
Weitere Größen und Spannbereiche sind je nach UNI-Coupling-Ausführung erhältlich.
Beachten Sie: Der zulässige Spannbereich ist entscheidend, nicht allein die aufgedruckte Nennweite. Rohrwerkstoff, Toleranzen und Rohrwandstärke müssen berücksichtigt werden.
PLAST GRIP mit EPDM- oder NBR-Dichtung
Die integrierte Elastomerdichtung sorgt für die Abdichtung der mechanischen Rohrverbindung.
Je nach Ausführung stehen EPDM- oder NBR-Dichtungen zur Verfügung.
EPDM für wasserbasierte Anwendungen
EPDM ist ein elastischer Dichtungswerkstoff mit guter Beständigkeit gegenüber vielen wasserbasierten Medien, Alterung und Witterungseinflüssen.
PLAST-GRIP-Kupplungen mit EPDM-Dichtung können beispielsweise für geeignete Wasser- und Versorgungsleitungen infrage kommen.
NBR für bestimmte ölhaltige Medien
NBR ist ein Nitrilkautschuk, der unter anderem gegenüber vielen Mineralölen und bestimmten ölhaltigen Medien beständig ist.
Die Eignung hängt jedoch vom jeweiligen Medium, seiner Konzentration und der Betriebstemperatur ab.
Wichtig: Die Dichtungsmaterialien sind nicht beliebig austauschbar. Maßgeblich sind die technischen Daten und Freigaben der jeweiligen Kupplung.
Betriebsdruck und Temperaturbeständigkeit
Der maximal zulässige Betriebsdruck einer zugfesten Rohrkupplung für Kunststoffrohre richtet sich nach dem Kupplungstyp, Rohrdurchmesser, Rohrwerkstoff und den Betriebsbedingungen.
Arbeitsdruck bei NORMACONNECT PLAST GRIP
NORMA bietet die PLAST-GRIP-Baureihe in unterschiedlichen Druckstufen an.
Laut Herstellerdatenblatt beträgt der maximale industrielle Arbeitsdruck je nach Größe zwischen 6 und 16 bar.
Kleinere Ausführungen können beispielsweise für 16 bar industriellen Arbeitsdruck ausgelegt sein, während größere Durchmesser niedrigere Werte aufweisen.
Bitte beachten: Diese Angaben sind keine allgemeine Druckfreigabe für die gesamte Rohrleitung. Auch das Kunststoffrohr, sein SDR-Verhältnis, die Temperatur und weitere Systemkomponenten müssen für den Betriebsdruck geeignet sein.
Temperaturbereiche von EPDM und NBR
Bei NORMACONNECT PLAST GRIP gelten laut Herstellerdatenblatt folgende Richtwerte:
- EPDM, bis 168,3 mm: -30 °C bis +125 °C.
- EPDM, größere Durchmesser: Für Größen über 180 mm -20 °C bis +80 °C.
- NBR: -20 °C bis +80 °C.
Diese Angaben beziehen sich auf die NORMA-Produktfamilie und sind nicht auf andere Hersteller übertragbar. Bei Übergangsgrößen und abweichenden Varianten gelten die konkreten Produktdaten.
Bei UNI-Coupling Plastgrip gelten eigene technische Grenzwerte. Prüfen Sie deshalb die Angaben der ausgewählten UNI-Ausführung gesondert.
Wo werden PLAST GRIP Rohrkupplungen eingesetzt?
PLAST-GRIP-Kupplungen eignen sich für unterschiedliche Anwendungen, bei denen geeignete Kunststoffrohre mechanisch und axial zugfest verbunden werden sollen.
Typische Einsatzbereiche sind:
- Rohrleitungsbau: Verbindung von Kunststoffleitungen ohne verschweißten Rohrstoß.
- Wasser- und Versorgungstechnik: Mechanische Verbindungen geeigneter Wasserleitungen.
- Maschinen- und Anlagenbau: Verbindung von Kunststoffrohren innerhalb technischer Anlagen.
- Industrielle Rohrsysteme: Montage geeigneter Prozess- und Versorgungsleitungen.
- Wartung und Instandhaltung: Austausch oder Erweiterung vorhandener Rohrleitungsabschnitte.
- Gebäudetechnik: Montage und Anpassung geeigneter Kunststoffrohrsysteme.
Bei Trinkwasser-, Gas- oder anderen zulassungspflichtigen Anwendungen muss die Eignung der konkreten Kupplung durch die erforderlichen Herstellerfreigaben nachgewiesen werden.
PLAST GRIP Rohrkupplungen montieren – ohne Schweißen
Ein wesentlicher Vorteil der PLAST GRIP Verbindungstechnik ist die mechanische Montage ohne Schweißen oder Kleben.
Die grundlegenden Montageschritte sind:
- Rohrmaterial prüfen: Sicherstellen, dass beide Kunststoffrohre für die gewählte Kupplung freigegeben sind.
- Außendurchmesser messen: Die tatsächlichen Rohrabmessungen mit dem zulässigen Spannbereich vergleichen.
- Stützring auswählen: Bei stützringpflichtigen Rohrwerkstoffen den passenden Stützring anhand von Durchmesser und SDR-Klasse bestimmen.
- Stützring einsetzen: Die geeigneten Stützringe entsprechend den Herstellervorgaben in die Rohrenden einschieben.
- Rohrenden vorbereiten: Die Dichtflächen reinigen und auf Beschädigungen kontrollieren.
- Kupplung positionieren: Die Rohrkupplung entsprechend der Montageanleitung über dem Rohrstoß ausrichten.
- Verschlussschrauben anziehen: Die vorgeschriebene Reihenfolge und das Anzugsdrehmoment des Herstellers beachten.
- Verbindung kontrollieren: Erforderliche Dichtheits- und Funktionsprüfungen gemäß den geltenden Vorgaben durchführen.
Wichtig: Das Rohrleitungssystem muss vor der Montage drucklos und in einem sicheren Zustand sein. Die zulässigen Rohrabstände, Winkelabweichungen und Anzugsmomente unterscheiden sich je nach Kupplungsmodell.
Maßgeblich ist immer die Montageanleitung des jeweiligen Herstellers.
GRIP, PLAST GRIP oder COMBI GRIP – welche Rohrkupplung passt?
Die unterschiedlichen GRIP-Systeme sind für bestimmte Rohrwerkstoffe und Verbindungsanforderungen ausgelegt.
GRIP für Metallrohre
GRIP Rohrkupplungen eignen sich für die zugfeste Verbindung geeigneter Metallrohre, beispielsweise aus Stahl oder Edelstahl.
PLAST GRIP für Kunststoffrohre
PLAST GRIP Rohrkupplungen sind auf die mechanischen Eigenschaften geeigneter Kunststoffrohre abgestimmt. Spezielle Verankerungsringe sorgen für die axiale Sicherung.
COMBI GRIP für Metall- und Kunststoffrohre
COMBI GRIP Rohrkupplungen kombinieren unterschiedliche Verankerungsprinzipien für geeignete Metall- und Kunststoffrohre.
Sie ermöglichen damit den axial zugfesten Übergang zwischen den beiden Rohrwerkstoffen.
Die Auswahl richtet sich zusätzlich nach Rohrdurchmesser, Wandstärke, Betriebsdruck, Temperatur und Medium.
PLAST GRIP Rohrkupplungen im Schellen-Shop kaufen
Im Schellen-Shop erhalten Sie PLAST GRIP Rohrkupplungen für die mechanische und axial zugfeste Verbindung geeigneter Kunststoffrohre.
Unser Sortiment umfasst NORMACONNECT PLAST GRIP E und UNI-Coupling Plastgrip aus Edelstahl V4A in verschiedenen Größen und Dichtungsausführungen.
Ergänzend bieten wir passende innenseitige Stützringe für geeignete PE- und PP-Rohre an.
Auch kleinere Bestellmengen sind bei uns möglich. Bei Fragen zu Spannbereich, SDR, Rohrwerkstoff oder Dichtungsmaterial beraten wir Sie gerne persönlich.
Entdecken Sie außerdem unser gesamtes Sortiment an zugfesten Rohrkupplungen für Metall- und Kunststoffrohre.
Häufig gestellte Fragen zu PLAST GRIP Rohrkupplungen
Was ist eine PLAST GRIP Rohrkupplung?
Eine PLAST GRIP Rohrkupplung verbindet zwei geeignete Kunststoffrohre mechanisch und axial zugfest. Spezielle Verankerungsringe sichern die Rohrenden, während eine Elastomerdichtung die Verbindung abdichtet.
Für welche Kunststoffrohre ist PLAST GRIP geeignet?
Je nach Hersteller und Ausführung können beispielsweise Rohre aus PE, PP, PB, PVC-U, PVC-C oder ABS verbunden werden. Entscheidend sind die Freigaben der jeweiligen Kupplung.
Benötigt man bei PLAST GRIP einen Stützring?
Bei weichen thermoplastischen Rohren ist ein geeigneter innenseitiger Stützring erforderlich. Dies betrifft unter anderem PE- und PP-Rohre. Die Vorgaben des Kupplungsherstellers sind zu beachten.
Was bedeutet SDR bei einem Kunststoffrohr?
SDR beschreibt das Verhältnis zwischen Rohraußendurchmesser und Nennwanddicke. Bei gleichem Außendurchmesser bedeutet ein kleinerer SDR-Wert eine größere Rohrwanddicke.
Was ist der Unterschied zwischen PLAST GRIP und PLAST GRIP E?
Bei NORMACONNECT besitzt PLAST GRIP E Hohlbolzen für kleinere Rohrdurchmesser. Die größere PLAST-GRIP-Ausführung verwendet Vollbolzen.
Welche Größe benötigt meine PLAST GRIP Rohrkupplung?
Entscheidend ist der tatsächliche Außendurchmesser beider Kunststoffrohre. Dieser muss zum zulässigen Spannbereich der gewählten Kupplung passen.
Welcher Betriebsdruck ist bei PLAST GRIP zulässig?
Der zulässige Betriebsdruck hängt von Hersteller, Kupplungsgröße, Rohrwerkstoff und Betriebsbedingungen ab. NORMA nennt je nach Ausführung industrielle Arbeitsdrücke zwischen 6 und 16 bar.
Welche Dichtung ist für PLAST GRIP geeignet?
Je nach Ausführung stehen EPDM- oder NBR-Dichtungen zur Verfügung. Die Auswahl richtet sich nach Medium, Temperatur und Herstellerfreigabe.
Was unterscheidet PLAST GRIP von COMBI GRIP?
PLAST GRIP ist für die zugfeste Verbindung geeigneter Kunststoffrohre ausgelegt. COMBI GRIP ermöglicht dagegen den zugfesten Übergang zwischen einem Metallrohr und einem Kunststoffrohr.
