CPC MPC Schnellkupplungen für Medizin- & Biotechnik

• 3,2 / 6,4 / 9,5 mm Schlauchanschluss
• Betriebsdruck, Temperatur & Werkstoffe
• Sterilisation & Autoklavieren
• USP Class VI & ADCF
• ABS, Polycarbonat oder Polysulfon?
• Buna-N oder Silikon?
• MPC oder MPCK mit Sicherungsmechanismus?
• Frei drehbare Verbindung gegen Schlauchknick
• Typische Anwendungen
• Häufige Fragen zur MPC-Serie

MPC Kupplungen für 3,2 bis 9,5 mm Schlauch

Die CPC MPC-Serie ist für kleine bis mittlere Schlauchquerschnitte ausgelegt. Im Schellen-Shop finden Sie aktuell drei zentrale Größen:

• 3,2 mm / 1/8" Schlauchinnendurchmesser
• 6,4 mm / 1/4" Schlauchinnendurchmesser
• 9,5 mm / 3/8" Schlauchinnendurchmesser

Bei den klassischen MPC Schlauchtüllen bezieht sich die Größenangabe auf den Innendurchmesser des verwendeten Schlauches.

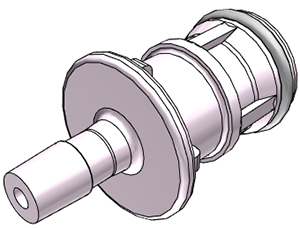

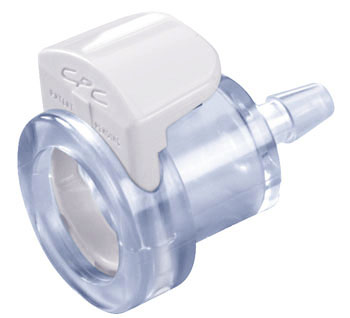

MPC für 3,2 mm

Für kleine Fluidleitungen stehen beispielsweise Kupplungen und Stecker mit 3,2-mm-Schlauchanschluss aus Polycarbonat zur Verfügung.

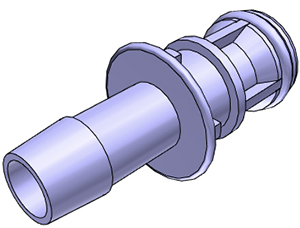

MPC für 6,4 mm

Für 6,4-mm-Leitungen finden Sie Ausführungen aus ABS und Polycarbonat sowie Varianten mit unterschiedlichen Dichtungsmaterialien.

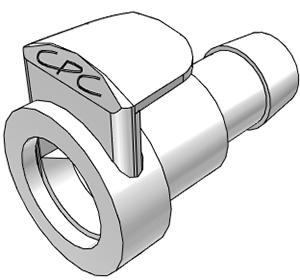

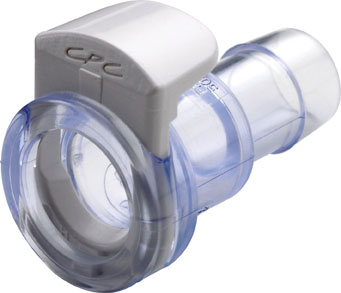

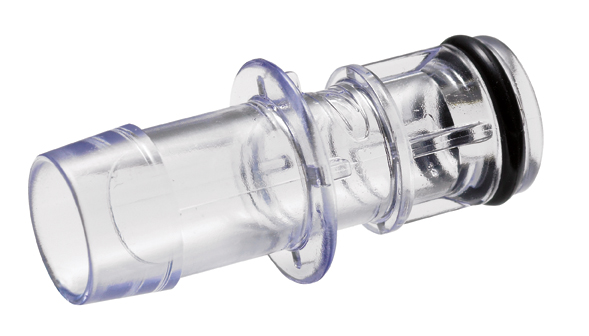

MPC für 9,5 mm

9,5 mm beziehungsweise 3/8" ist die größte reguläre Schlauchgröße innerhalb der MPC-Produktfamilie. Auch hierfür stehen Kupplungen und Stecker aus ABS beziehungsweise Polycarbonat zur Verfügung.

Betriebsdruck, Betriebstemperatur & Werkstoffe der MPC-Serie

Der zulässige Temperaturbereich der MPC-Serie hängt unmittelbar vom verwendeten Gehäusewerkstoff ab.

Betriebsdruck: Vakuum bis 4,1 bar (60 psi)

Betriebstemperatur nach Werkstoff:

• ABS: -40 °C bis +71 °C / -40 °F bis 160 °F
• Polycarbonat: -40 °C bis +121 °C / -40 °F bis 250 °F
• Polysulfon: -40 °C bis +149 °C / -40 °F bis 300 °F

Werkstoffvarianten der MPC-Produktfamilie:

• ABS, weiß, USP Class VI
• Polycarbonat, violett getönt, USP Class VI und ADCF
• Polysulfon, bernsteinfarben, USP Class VI und ADCF
• Verriegelungshülsen aus Polysulfon
• O-Ringe aus platinvernetztem Silikon oder Buna-N

Im aktuellen Schellen-Shop-Sortiment finden Sie insbesondere MPC-Produkte aus ABS und Polycarbonat. Nicht jede in der CPC-Produktfamilie verfügbare Werkstoffvariante muss jederzeit als Lagerartikel verfügbar sein.

Bitte beachten: Druck, Temperatur, Medium, Sterilisationsverfahren und Einsatzumgebung können die Leistungsfähigkeit einer Kupplung beeinflussen. Die konkrete Produktausführung muss für die jeweilige Anwendung geprüft werden.

MPC sterilisieren & autoklavieren

Die MPC-Produktfamilie wurde für Anwendungen entwickelt, bei denen unterschiedliche Sterilisationsverfahren erforderlich sein können. CPC nennt je nach Werkstoff unter anderem:

• Autoklavieren
• Ethylene Oxide / EtO
• Elektronenstrahl / E-Beam
• Gammastrahlung

Gamma-Sterilisation: CPC spezifiziert für die MPC-Serie bis zu 50 kGy Bestrahlung.

Polycarbonat autoklavieren

Für MPC Komponenten aus Polycarbonat nennt CPC:

• bis +121 °C / 250 °F
• 30 Minuten
• bis zu 10 Wiederholungen
• nur im ungekuppelten Zustand sterilisieren

Polysulfon autoklavieren

Für Polysulfon-Ausführungen nennt CPC:

• bis +132 °C / 270 °F
• 60 Minuten
• bis zu 25 Wiederholungen
• nur im ungekuppelten Zustand sterilisieren

Wichtig: Für ABS nennt das aktuelle CPC-Datenblatt keine entsprechende Autoklav-Spezifikation. Deshalb sollte nicht pauschal behauptet werden, dass jede MPC Kupplung unabhängig vom Werkstoff autoklavierbar ist.

USP Class VI Materialien & ADCF

CPC verwendet innerhalb der MPC-Produktfamilie Werkstoffvarianten mit USP-Class-VI-Klassifizierung. Dies ist insbesondere für Entwickler medizinischer, diagnostischer und biotechnologischer Fluidsysteme relevant.

Polycarbonat- und Polysulfonvarianten werden zusätzlich als ADCF – Animal Derived Component Free ausgewiesen.

Diese Werkstoffmerkmale können die Auswahl für Anwendungen erleichtern, bei denen Anforderungen an Biokompatibilität beziehungsweise tierfreie Materialbestandteile gestellt werden.

Bitte beachten: Die Verwendung eines USP-Class-VI-Materials oder ADCF-Werkstoffs stellt keine automatische Zulassung des fertigen Gerätes oder Gesamtsystems für eine medizinische beziehungsweise regulatorisch kontrollierte Anwendung dar.

ABS, Polycarbonat oder Polysulfon – welche MPC Variante?

ABS

ABS bietet eine wirtschaftliche Lösung für Anwendungen innerhalb eines Temperaturbereichs von -40 °C bis +71 °C. Im Schellen-Shop finden Sie beispielsweise ABS-Kupplungen und -Stecker für 6,4 und 9,5 mm Schlauch.

Polycarbonat

Polycarbonat erweitert den Temperaturbereich bis +121 °C und ist innerhalb der MPC-Familie als USP-Class-VI- und ADCF-Material verfügbar.

Ein weiterer Vorteil ist die dokumentierte Autoklavierbarkeit bis 121 °C nach den von CPC vorgegebenen Prozessbedingungen.

Polysulfon

Polysulfon bietet den größten Temperaturbereich der drei MPC-Werkstoffe und ist bis +149 °C spezifiziert. CPC nennt für entsprechende Ausführungen außerdem bis zu 25 Autoklavierzyklen bei 132 °C.

Polysulfonvarianten gehören zur CPC MPC-Produktfamilie, sind jedoch nicht zwingend Bestandteil des aktuell im Schellen-Shop gefilterten Standardsortiments.

Buna-N oder Silikon – Dichtung passend auswählen

Im Schellen-Shop finden Sie MPC Komponenten mit unterschiedlichen O-Ring-Werkstoffen.

Buna-N

Buna-N beziehungsweise NBR wird bei verschiedenen MPC-Produkten eingesetzt und ist in entsprechenden Varianten als USP-Class-VI-Ausführung vorhanden.

Platinvernetztes Silikon

Andere MPC-Ausführungen verwenden klare, platinvernetzte Silikon-O-Ringe. Auch diese werden innerhalb der MPC-Spezifikation als USP Class VI geführt.

Welcher Dichtungswerkstoff geeignet ist, hängt vom transportierten Medium, der Temperatur, dem Sterilisationsverfahren und weiteren Betriebsbedingungen ab. Die Medienverträglichkeit muss deshalb für die konkrete Anwendung geprüft werden.

MPC oder MPCK mit zusätzlichem Sicherungsmechanismus?

Neben Standard-MPC-Kupplungen bietet CPC MPCK-Ausführungen mit zusätzlicher Verriegelung beziehungsweise Sicherungshülse.

Diese mechanische Sicherung reduziert das Risiko eines unbeabsichtigten Entkuppelns und kann insbesondere sinnvoll sein, wenn:

• die Verbindung während des Betriebs mechanisch berührt wird
• Schläuche bewegt oder gezogen werden
• eine zusätzliche Sicherung der Fluidverbindung gewünscht ist
• die Verbindung innerhalb eines mobilen Gerätes eingesetzt wird

Im Schellen-Shop finden Sie beispielsweise MPCK-Kupplungen für 3,2, 6,4 und 9,5 mm sowie entsprechende Adapter.

Warum besitzt MPC kein Absperrventil?

Die aktuell angebotene MPC-Serie ist als nicht absperrende Schnellkupplungsplattform ausgeführt. Beim Trennen wird der Fluidweg daher nicht automatisch verschlossen.

Dies ermöglicht eine einfache und kompakte Verbindung und eignet sich für Systeme, bei denen die Leitung vor dem Trennen bereits entleert, drucklos gemacht oder an anderer Stelle abgesperrt wird.

Wenn beim Trennen eine automatische Absperrung benötigt wird, sollte eine entsprechend ventilierte CPC-Serie gewählt werden.

Frei rotierende Verbindung reduziert Schlauchknick

Nach dem Kuppeln können sich die beiden MPC Kupplungshälften gegeneinander drehen.

Dadurch kann sich der angeschlossene Schlauch entspannen und ausrichten, ohne dass die Verbindung getrennt werden muss.

Dies kann insbesondere bei kleinen flexiblen Schläuchen helfen:

• Torsion zu reduzieren
• Abknicken zu vermeiden
• Zugkräfte auf die Schlauchleitung zu verringern
• die Montage in kompakten Geräten zu erleichtern

Nahtlose Schlauchtüllen für gleichmäßigen Fluidstrom

CPC beschreibt die MPC-Schlauchtüllen als ohne störende Formtrennlinie im Fluidpfad ausgeführt.

Dadurch werden zusätzliche Unebenheiten innerhalb des Strömungswegs reduziert, was insbesondere bei kleinen Fluidleitungen zur Verringerung unnötiger Turbulenzen beitragen kann.

Typische Anwendungen der CPC MPC-Serie

Die Kombination aus kompakter Bauform, USP-Class-VI-Werkstoffen, unterschiedlichen Dichtungsvarianten und Sterilisationsmöglichkeiten macht die MPC für zahlreiche anspruchsvolle Fluidsysteme interessant.

Typische Einsatzbereiche sind beispielsweise:

• Medizintechnik
• Biotechnologie und Bioprocessing
• Diagnostik
• Labor- und Analysegeräte
• pharmazeutische Geräte und Prozesse
• Fluid- und Dosiertechnik
• sterilisierbare Gerätebaugruppen
• OEM-Fluidsysteme
• Einweganwendungen bei geeigneter Produktausführung

Für medizinische, pharmazeutische oder andere regulierte Anwendungen müssen die konkrete Produktausführung, Sterilisationsparameter sowie gegebenenfalls notwendige Freigaben und Systemvalidierungen separat geprüft werden.

MPC oder andere CPC Schnellkupplung?

Die MPC ist besonders interessant, wenn USP-Class-VI-Materialien, Sterilisierbarkeit, kleine Schlauchquerschnitte und eine nicht absperrende Fluidverbindung benötigt werden.

Je nach Anwendung können auch andere CPC Serien sinnvoll sein:

• CPC SMC-Serie – besonders kompakte Schnellkupplungen
• CPC PMC-Serie – vielseitige Standard-Schnellkupplungen
• CPC FitQuik® Luer-Verbinder
• CPC Kupplungen & Schnellkupplungen im Überblick
• CPC Colder Products

Viele CPC MPC Kupplungen, Stecker und Adapter können Sie im Schellen-Shop auch in kleinen Stückzahlen direkt bestellen. Bei Fragen zu Schlauchgröße, Werkstoff, Dichtung, Sterilisation oder MPCK-Verriegelung unterstützen wir Sie gerne bei der technischen Auswahl.

Häufige Fragen zur CPC MPC-Serie

Was ist die CPC MPC-Serie?

Die MPC ist eine kompakte CPC Schnellkupplungsserie für Fluidleitungen von 3,2 bis 9,5 mm. Sie ist insbesondere für anspruchsvolle Medizin-, Biotechnologie-, Diagnose- und Geräteanwendungen konzipiert und verwendet je nach Ausführung USP-Class-VI-Werkstoffe.

Wie hoch ist der Betriebsdruck der MPC-Serie?

Der Betriebsdruck reicht von Vakuum bis 4,1 bar beziehungsweise 60 psi.

Welche Betriebstemperatur ist bei MPC zulässig?

Der Temperaturbereich hängt vom Werkstoff ab: ABS ist für -40 bis +71 °C, Polycarbonat für -40 bis +121 °C und Polysulfon für -40 bis +149 °C spezifiziert.

Welche Schlauchgrößen gibt es bei MPC?

Die MPC-Produktfamilie deckt Schlauchinnendurchmesser von 3,2 bis 9,5 mm beziehungsweise 1/8" bis 3/8" ab. Im Schellen-Shop finden Sie insbesondere 3,2-, 6,4- und 9,5-mm-Ausführungen.

Ist jede MPC Kupplung autoklavierbar?

Nein, die Autoklavparameter hängen vom Werkstoff ab. CPC spezifiziert Polycarbonat bis 121 °C für 30 Minuten und bis zu 10 Wiederholungen sowie Polysulfon bis 132 °C für 60 Minuten und bis zu 25 Wiederholungen. Beide sollen nur ungekuppelt autoklaviert werden. Für ABS nennt das aktuelle Datenblatt keine entsprechende Autoklav-Spezifikation.

Kann MPC mit Gammastrahlen sterilisiert werden?

CPC spezifiziert für die MPC-Produktfamilie eine Gamma-Sterilisation bis 50 kGy. Die konkrete Eignung und zulässige Prozessführung sollte dennoch anhand des jeweiligen Artikels geprüft werden.

Was bedeutet USP Class VI bei MPC?

USP Class VI beschreibt eine Materialklassifizierung, die insbesondere bei medizinischen und biotechnologischen Anwendungen relevant ist. Sie stellt jedoch keine automatische Zulassung des fertigen Gerätes oder Gesamtsystems dar.

Welche Dichtungen gibt es bei MPC?

Je nach Produktausführung werden Buna-N- oder platinvernetzte Silikon-O-Ringe eingesetzt. Beide Varianten können innerhalb der MPC-Produktfamilie als USP-Class-VI-Materialien verfügbar sein.

Was ist der Unterschied zwischen MPC und MPCK?

MPCK-Ausführungen besitzen zusätzlich einen mechanischen Sicherungsmechanismus beziehungsweise eine Verriegelungshülse, die das Risiko eines unbeabsichtigten Entkuppelns reduziert.

Gibt es MPC mit Absperrventil?

Die aktuell im Schellen-Shop angebotenen MPC Kupplungen und Stecker sind nicht absperrend ausgeführt. Der Fluidweg wird beim Trennen deshalb nicht automatisch geschlossen.

Kann sich eine gekoppelte MPC-Verbindung drehen?

Ja. Kupplung und Stecker können sich im verbundenen Zustand gegeneinander drehen. Dadurch kann sich der angeschlossene Schlauch ausrichten und das Risiko von Torsion beziehungsweise Abknicken reduzieren.
