CPC Everis BLQ2 Blind-Mate Schnellkupplungen für Rack Liquid Cooling
Die CPC Everis® BLQ2-Serie wurde speziell für Blind-Mate-Verbindungen in rackbasierten Flüssigkeitskühlsystemen entwickelt. Kupplung und Stecker ermöglichen eine schnell trennbare Kühlmittelverbindung auch dort, wo der Fluidanschluss beim Einsetzen eines Moduls oder einer Baugruppe nicht direkt von Hand bedient werden soll.
Die robuste Metallkonstruktion, integrierte Non-Spill-Ventile und redundante Dichtungen machen die BLQ2 besonders für Server-Racks, Rechenzentren, AI-/GPU-Systeme und andere modulare Liquid-Cooling-Anwendungen interessant. Die Konstruktion wurde zudem für lange Zeiträume im gekuppelten Zustand entwickelt.
Im Schellen-Shop finden Sie die beiden aufeinander abgestimmten Komponenten BLQ2D3004 Kupplung und BLQ2D4604 Stecker. Beide besitzen einen 1/4" SAE-4 Anschluss mit 7/16-20 Gewinde, integrierte Absperrventile und EPDM-Dichtungen.

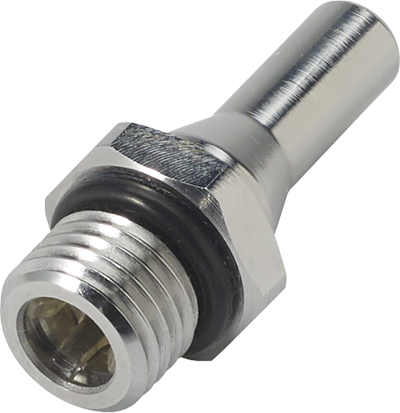

BLQ2D4604 - BLQ2 CPC-Stecker 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung
BLQ2 CPC-Stecker mit 1/4" SAE-4 Außengewinde Der BLQ2 CPC-Stecker BLQ2D4604 mit einem 1/4" SAE-4 Außengewinde besitzt ein Absperrventil. Das Material des BLQ2 CPC-Steckers ist verchromtes Messing und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Sie können diesen Stecker mit der Kupplung BLQ2D3004 der BLQ2-Serie kombinieren.

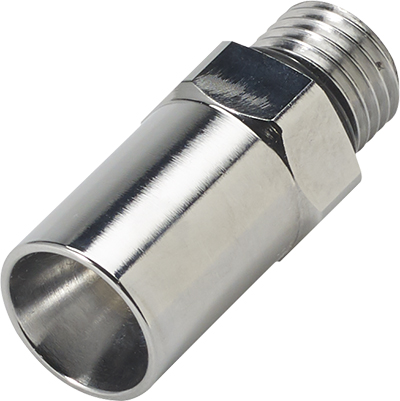

BLQ2D3004 - BLQ2 CPC-Kupplung 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung
BLQ2 CPC-Kupplung mit 1/4" SAE-4 Außengewinde Die BLQ2 CPC-Kupplung BLQ2D3004 mit einem 1/4" SAE-4 Außengewinde besitzt ein Absperrventil. Das Material der BLQ2 CPC-Kupplung ist verchromtes Messing und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Sie können diese Kupplung mit dem Stecker BLQ2D4604 der BLQ2-Serie kombinieren.
- Was bedeutet Blind Mate?
- Betriebsdruck, Temperatur & Werkstoffe
- Non-Spill & geringer Medienaustritt
- 1/4" SAE-4 / 7/16-20 Anschluss
- BLQ2D3004 & BLQ2D4604
- Axiale Eingriffstoleranz
- Für langfristig gekoppelte Systeme
- Durchfluss & Cv-Wert
- BLQ2 oder LQ2?
- Häufige Fragen zur BLQ2-Serie
Was ist eine Blind-Mate Schnellkupplung?
Bei einer klassischen Schnellkupplung werden Kupplung und Stecker normalerweise direkt von Hand zusammengeführt und verriegelt. Eine Blind-Mate-Verbindung ist dagegen für Systeme ausgelegt, bei denen sich die beiden Komponenten beim Einsetzen beziehungsweise Einschieben einer Baugruppe automatisch aufeinander zubewegen.
Das ist beispielsweise bei modularen Server-, Rack- oder Kühlbaugruppen hilfreich. Der Fluidanschluss kann innerhalb des Systems liegen und muss beim Einsetzen des Moduls nicht separat von Hand gekuppelt werden.
Die BLQ2 wurde speziell für solche rackmontierten Liquid-Cooling-Anwendungen entwickelt.
Typische Vorteile sind:
- kompakte Fluidverbindung für Rack-Systeme
- automatisiertes beziehungsweise verdecktes Kuppeln beim Einsetzen einer Baugruppe möglich
- Non-Spill-Ventiltechnik
- Trennen innerhalb des spezifizierten Druckbereichs
- geringer Medienaustritt
- geringer Lufteinschluss
- redundante Dichtung
- für lange Zeiträume im gekuppelten Zustand ausgelegt
- axiale Eingriffstoleranz
Betriebsdruck, Betriebstemperatur & Werkstoffe der BLQ2-Serie
Die Everis BLQ2 wurde für kompakte und leistungsfähige Flüssigkeitskühlung entwickelt.
Betriebsdruck: Vakuum bis 13,8 bar (200 psi)
Betriebstemperatur: -17 °C bis +115 °C / 0 °F bis 240 °F
Lager- und Transporttemperatur: -40 °C bis +115 °C / -40 °F bis 240 °F
Werkstoffe:
- Hauptkomponenten: beschichtetes beziehungsweise verchromtes Messing
- Ventile: Polysulfon
- medienberührte Ventilfedern: Edelstahl
- Dichtungen: EPDM
- Schmierstoff: Krytox® PFPE
Die Serie erfüllt laut Hersteller die Anforderungen von RoHS und REACH.
Bitte beachten: Druck, Temperatur, Kühlmedium, Konzentration und Einbausituation können die Leistungsfähigkeit der Verbindung beeinflussen. Die konkrete Eignung muss deshalb anhand der tatsächlichen Betriebsbedingungen des Kühlsystems geprüft werden.
Non-Spill-Ventile mit sehr geringem Medienaustritt
Bei rackbasierter Flüssigkeitskühlung befinden sich Kühlmittelanschlüsse häufig in unmittelbarer Nähe empfindlicher elektronischer Komponenten. Ein möglichst geringer Medienaustritt beim Trennen ist deshalb besonders wichtig.
Die BLQ2 verwendet eine Non-Spill-Ventiltechnik, die beide Fluidseiten beim Trennen verschließt.
CPC spezifiziert:
- Medienaustritt bei 0 psi: weniger als 0,015 ml pro Trennvorgang
- Medienaustritt bei 200 psi / 13,8 bar: weniger als 0,063 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: weniger als 0,04 ml
Dadurch wird sowohl der Kühlmittelverlust als auch das Einbringen von Luft in den Kühlkreislauf auf ein sehr geringes Maß begrenzt.
Auch hier gilt: Non-Spill beschreibt einen sehr geringen Medienaustritt und sollte technisch nicht als absolut null messbare Flüssigkeit verstanden werden.
1/4" SAE-4 Anschluss mit 7/16-20 Gewinde
Die aktuelle Everis BLQ2-Serie verwendet einen 1/4" SAE-4 Anschluss mit 7/16-20 Gewinde.
CPC gibt diese Anschlüsse als kompatibel mit SAE J1926-1 Ports an.
Im Schellen-Shop besitzen sowohl Kupplung als auch Stecker diesen Anschluss:
- BLQ2D3004: Kupplung, 1/4" SAE-4 / 7/16-20
- BLQ2D4604: Stecker, 1/4" SAE-4 / 7/16-20
Die BLQ2-Serie ist damit aktuell sehr klar auf eine definierte Anschlusskonfiguration ausgerichtet. Vor der Bestellung sollte geprüft werden, ob der vorgesehene Port tatsächlich dem SAE-J1926-1-Standard und der passenden Gewindegröße entspricht.
BLQ2D3004 Kupplung & BLQ2D4604 Stecker
Das aktuelle BLQ2-Sortiment im Schellen-Shop besteht aus zwei direkt miteinander kombinierbaren Komponenten.
BLQ2D3004 Kupplung
Die BLQ2D3004 ist die Kupplungsseite der Blind-Mate-Verbindung.
- 1/4" SAE-4 Außengewinde
- 7/16-20 Gewinde
- integriertes Absperrventil
- verchromtes Messing
- EPDM-Dichtung
- Vakuum bis 13,8 bar
- -17 °C bis +115 °C
BLQ2D4604 Stecker
Der BLQ2D4604 bildet die passende Steckerseite.
- 1/4" SAE-4 Außengewinde
- 7/16-20 Gewinde
- integriertes Absperrventil
- verchromtes Messing
- EPDM-Dichtung
- Vakuum bis 13,8 bar
- -17 °C bis +115 °C
BLQ2D3004 und BLQ2D4604 sind für die gemeinsame BLQ2-Schnittstelle ausgelegt und bilden zusammen die komplette Blind-Mate-Fluidverbindung.
Axiale Eingriffstoleranz für modulare Rack-Systeme
Ein wesentliches Merkmal einer Blind-Mate-Verbindung ist, dass die Komponenten im eingebauten System nicht immer exakt bis zu einem einzigen mechanischen Endpunkt positioniert werden.
Die Everis BLQ2 besitzt deshalb eine axiale Eingriffstoleranz. CPC beschreibt die Konstruktion so, dass der volle Fluiddurchfluss auch dann möglich bleibt, wenn die Verbindung innerhalb des vorgesehenen Betätigungsbereichs nicht bis zur maximalen Einstecktiefe geführt wird.
Das ist insbesondere für modulare Rack- und Schubladensysteme hilfreich, bei denen Fertigungs-, Montage- oder Bewegungstoleranzen berücksichtigt werden müssen.
Die zulässigen mechanischen Toleranzen des konkreten Einbaus sollten dennoch anhand der CPC-Konstruktionsdaten und der geplanten Rack-Geometrie überprüft werden.
BLQ2 für langfristig gekoppelte Kühlsysteme
Server- und Rack-Kühlsysteme bleiben häufig über lange Zeiträume vollständig verbunden. Eine Schnellkupplung wird teilweise erst nach Monaten oder Jahren für Service, Ausbau oder Austausch eines Moduls getrennt.
Die BLQ2 wurde speziell auch für solche langfristig gekoppelten Anwendungen entwickelt.
Das Ventildesign ist darauf ausgelegt, über lange Zeiträume im verbundenen Zustand eingesetzt zu werden. Redundante Mehrlippendichtungen bieten zusätzlichen Schutz gegenüber Partikeln und Verunreinigungen, die ansonsten die Dichtfläche beeinträchtigen könnten.
Dadurch eignet sich die BLQ2 sowohl für austauschbare Rackmodule als auch für Systeme, die im Normalbetrieb dauerhaft gekoppelt bleiben.
Redundante Mehrlippendichtungen
Die BLQ2 verwendet redundante Multi-Lobed- beziehungsweise Mehrlippendichtungen.
Durch mehrere Dichtflächen erhält die Verbindung zusätzlichen Schutz gegenüber:
- Partikeln
- Verschmutzungen
- Ablagerungen
- Beeinträchtigungen einer einzelnen Dichtfläche
Gerade bei langfristig gekoppelten Server- und Kühlsystemen ist eine robuste Dichtgeometrie ein wichtiges Konstruktionsmerkmal.
Durchflusskoeffizient Cv ca. 0,4
CPC gibt für die Everis BLQ2 einen Durchflusskoeffizienten von ungefähr Cv 0,4 beziehungsweise Kv 0,3 an.
Die BLQ2 ist damit nicht primär als besonders große High-Flow-Verbindung positioniert, sondern als kompakte Blind-Mate-Schnittstelle für rackbasierte Flüssigkeitskühlung.
Der tatsächliche Durchfluss innerhalb eines Kühlsystems hängt zusätzlich von weiteren Komponenten ab, beispielsweise:
- Schläuchen und Rohrleitungen
- Cold Plates
- Verteilern und Manifolds
- Wärmetauschern
- Pumpen
- Kühlmedium
Maximaler Durchfluss beim Trennen
CPC nennt folgende Maximalwerte für den Durchfluss während des Trennvorgangs:
- 0 bis 100 psi: maximal 1,0 US-gal/min
- 101 bis 200 psi: maximal 0,025 US-gal/min
Diese Werte gelten für den Entkupplungsvorgang und sind nicht mit dem normalen Durchfluss einer vollständig verbundenen BLQ2-Verbindung gleichzusetzen.
Typische Anwendungen der CPC Everis BLQ2-Serie
Die BLQ2 wurde speziell für rackbasierte Flüssigkeitskühlung entwickelt.
Typische Anwendungen sind beispielsweise:
- Server-Racks
- AI- und GPU-Server
- High-Performance Computing
- Rechenzentren
- rackbasierte Direct-to-Chip-Kühlung
- austauschbare Server- und Compute-Module
- modulare Cold-Plate-Systeme
- Thermal Management
- OEM-Rack-Kühlsysteme
Die konkrete technische Auslegung muss anhand von Kühlmedium, Druck, Temperatur, Durchfluss, Einbaugeometrie und mechanischen Toleranzen erfolgen.
BLQ2 oder LQ2 – worin liegt der Unterschied?
BLQ2 und LQ2 gehören beide zur Everis-Produktfamilie und sind für Flüssigkeitskühlung konzipiert, verfolgen jedoch unterschiedliche Einbaukonzepte.
BLQ2 ist eine Blind-Mate-Verbindung. Sie eignet sich insbesondere für rackbasierte oder modulare Systeme, bei denen Kupplung und Stecker beim Einsetzen einer Baugruppe automatisch aufeinander geführt werden.
LQ2 ist dagegen eine klassische bedienbare Schnellkupplung mit Entriegelungsmechanismus für Anwendungen, bei denen die Kupplung direkt von Hand verbunden und getrennt wird.
Beide Systeme sind für kompakte Liquid-Cooling-Anwendungen ausgelegt, sollten aber entsprechend der mechanischen Integration des Gesamtsystems ausgewählt werden.
Weitere CPC Schnellkupplungen für Liquid Cooling
- CPC Everis LQ2-Serie
- CPC Everis LQ4-Serie
- CPC Everis LQ6-Serie
- CPC Everis LQ8-Serie
- CPC NS6-Serie
- Schnellkupplungen für Wasserkühlung
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Die Everis BLQ2 ist eine hoch spezialisierte Lösung für Rack-Liquid-Cooling. Bei Fragen zur Blind-Mate-Integration, zum SAE-4-Anschluss oder zur Auswahl der passenden Kupplungs-/Steckerseite unterstützen wir Sie gerne technisch. Die Komponenten sind im Schellen-Shop auch in kleinen Stückzahlen erhältlich.
Häufige Fragen zur CPC Everis BLQ2-Serie
Was ist die CPC Everis BLQ2-Serie?
Die Everis BLQ2 ist eine Blind-Mate Non-Spill Schnellkupplung von CPC, die speziell für rackbasierte Flüssigkeitskühlung entwickelt wurde.
Was bedeutet Blind Mate?
Blind Mate bezeichnet eine Verbindung, bei der Kupplung und Stecker beim Einsetzen beziehungsweise Positionieren einer Baugruppe aufeinandergeführt werden können, ohne dass die Fluidverbindung separat direkt von Hand betätigt werden muss.
Wie hoch ist der Betriebsdruck der BLQ2?
Der Betriebsdruck reicht von Vakuum bis 13,8 bar beziehungsweise 200 psi.
Welche Betriebstemperatur ist zulässig?
Die BLQ2 ist im Betrieb für -17 °C bis +115 °C beziehungsweise 0 °F bis 240 °F spezifiziert. Für Lagerung und Transport gilt -40 °C bis +115 °C.
Welche Anschlüsse gibt es bei BLQ2?
Die aktuelle BLQ2-Serie verwendet 1/4" SAE-4 mit 7/16-20 Gewinde. CPC gibt die Anschlüsse als kompatibel mit SAE-J1926-1-Ports an.
Welche BLQ2 Artikel gehören zusammen?
BLQ2D3004 ist die Kupplungsseite und BLQ2D4604 die passende Steckerseite. Beide verwenden 1/4" SAE-4, Absperrventile und EPDM-Dichtungen.
Wie viel Kühlmittel tritt beim Trennen aus?
CPC spezifiziert weniger als 0,015 ml Medienaustritt bei 0 psi und weniger als 0,063 ml bei 200 psi beziehungsweise 13,8 bar.
Wie hoch ist der Lufteinschluss?
Der Lufteinschluss beträgt laut CPC weniger als 0,04 ml pro Verbindungsvorgang.
Welchen Cv-Wert besitzt BLQ2?
Der Durchflusskoeffizient liegt bei ungefähr Cv 0,4 beziehungsweise Kv 0,3.
Ist BLQ2 für langfristig gekoppelte Systeme geeignet?
Ja. Die Serie wurde speziell auch für längere Einsatzzeiten im verbundenen Zustand entwickelt und verwendet ein entsprechendes Ventil- und Dichtungskonzept.
Was ist der Unterschied zwischen BLQ2 und LQ2?
BLQ2 ist eine Blind-Mate-Verbindung für rackbasierte und modulare Systeme. LQ2 ist eine klassische manuell bedienbare Schnellkupplung für kompakte Liquid-Cooling-Anwendungen.
