Zweiteilige Gelenkbolzenschellen – GBS für hohe Spannkräfte
Zweiteilige Gelenkbolzenschellen sind für anspruchsvolle Schlauchverbindungen ausgelegt, bei denen hohe Spannkräfte, große Durchmesser oder besondere Montagesituationen eine Rolle spielen. Durch ihre zweiteilige Konstruktion lassen sie sich besonders flexibel um robuste, dickwandige oder verstärkte Schläuche montieren.
Im Schellen-Shop finden Sie zweiteilige GBS in unterschiedlichen Spannbereichen, Werkstoffen und Ausführungen. Sie eignen sich insbesondere für industrielle Anwendungen, Maschinen- und Anlagenbau, Nutz- und Sonderfahrzeugbau, Baumaschinentechnik, Landwirtschaft sowie technische Instandhaltung.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 2-teilig, ohne Brücke – 150 / 20 / W2 (Band + Verschluss 1.4301, Bolzen + Schraube verzinkt)
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm - Schraube M6x50Bandbreite 25 mm: +/- 8,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 10,0 mm - Schraube M10x90 Zweiteilige Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummieinlage Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit. Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Gelenkbolzenschelle GBS nach Maß, 2-teilig, mit Brücke – 150 / 20 / W2 (Band + Verschluss 1.4301, Bolzen + Schraube verzinkt)
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der ausgewählte Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm Verstellbereich - Schraube M6x50Bandbreite 25 mm: +/- 8,0 mm Verstellbereich - Schraube M8x70Bandbreite 30 mm: +/- 10,0 mm Verstellbereich - Schraube M10x90 Schlauchschelle nach Maß Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit.

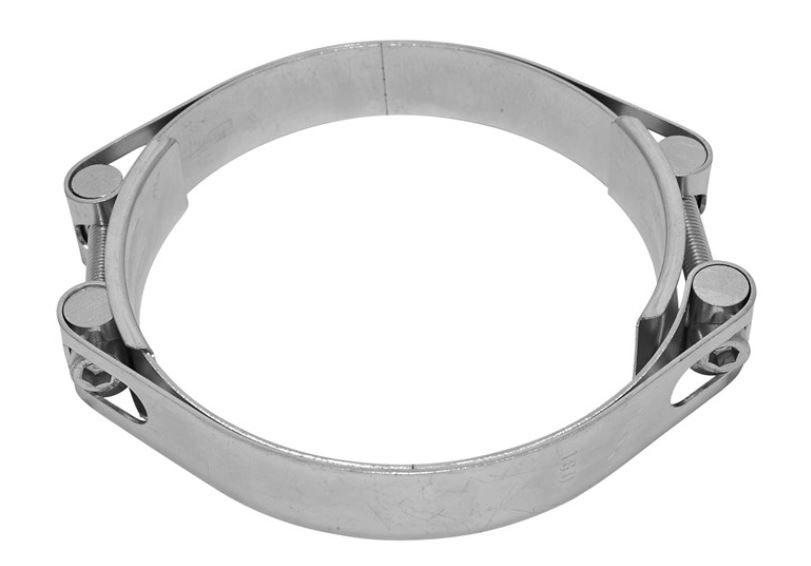

GBS Power-Clamps® Typ 25-1-2, zweiteilig, Bandbreite 25 mm, Band doppelt gezogen – 75-85 / W1 (Stahl verzinkt)
Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 25-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 25 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Anzugsdrehmoment: max. 25 Nm

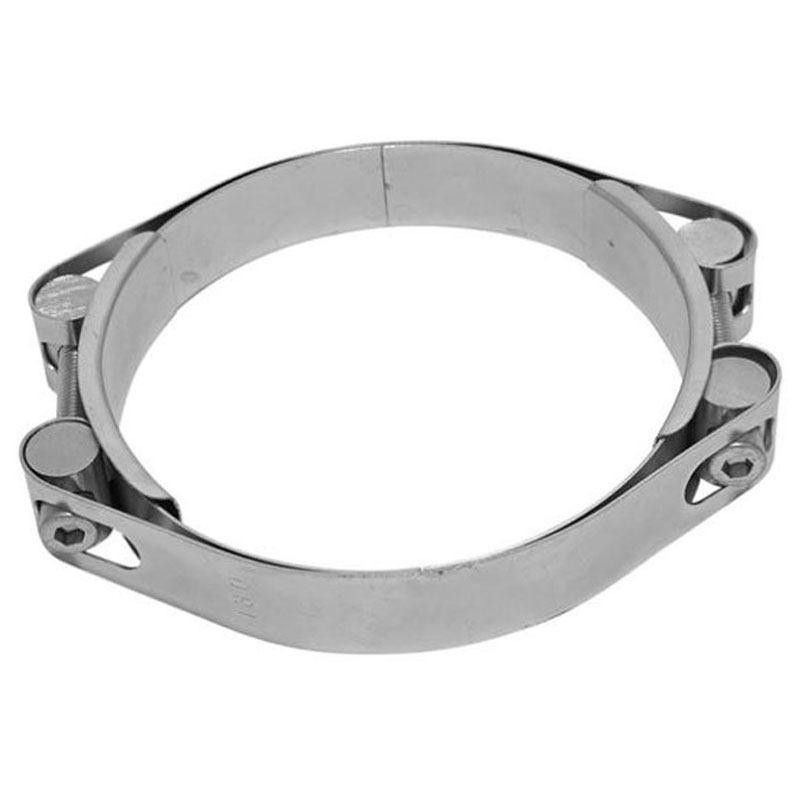

GBS Power-Clamps® Typ 20-1-2, zweiteilig, Bandbreite 20 mm, Band doppelt gezogen – 32-40 / W1 (Stahl verzinkt)
Gelenkbolzenschelle Power-Clamps® Die zweiteilige Gelenkbolzenschelle GBS Power-Clamps® Typ 20-1-2 ist mit einem doppelt gezogenen Band augestattet und besitzt eine Bandbreite von 20 mm. Sie ist erhältlich in verzinktem Stahl (W1) oder Edelstahl V4A (W5). Der Spannbereich der Gelenkbolzenschelle Power-Clamps® ist von 32 mm bis 160 mm in Abstufungen auswählbar.

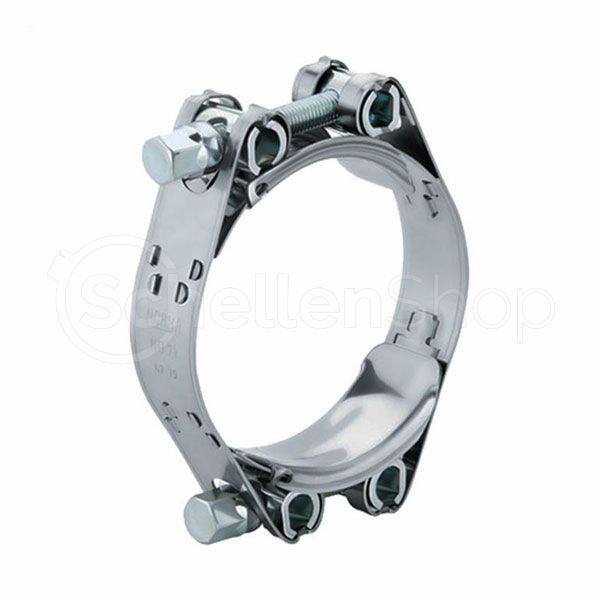

Zweiteilige Gelenkbolzenschelle GBS M | DIN 3017 | NORMACLAMP® – 100-116 mm, 25 mm breit / W2 (Band und Gehäuse 1.4016, Schraube verzinkt)
Schlauchschelle mit Gelenkbolzenverschluss nach DIN 3017 Die zweiteilige Gelenkbolzenschelle GBS-M ist ausgelegt für Anwendungen mit hoher Belastung. Beispielsweise das Befestigen vom Saugschlauch und Druckschlauch mit hoher Shorehärte oder Kunststoff- / Stahleinlagen. Diese hochwertige und stabile Schlauchschelle mit Gelenkbolzenverschluss ist ideal geeignet für den Nutzfahrzeugbau, die Industrie, für Baumaschinen, die Landwirtschaft oder den Bergbau. Die verbauten Hohlbolzen reduzieren die Belastung der Schraube und des Bands. Die Folge ist eine erhöhte Lebensdauer und Haltbarkeit der Schlauchschelle selbst. Die 2-teilige Ausführung der GBS-M hat eine noch höhere Spannkraft als die einteilige Gelenkbolzenschelle und ist ebenso in größeren Spannbereichen erhältlich.
Was ist eine zweiteilige Gelenkbolzenschelle?
Eine zweiteilige Gelenkbolzenschelle besteht aus zwei Schellensegmenten, die über einen Gelenkbolzenverschluss miteinander verbunden und gespannt werden. Im Unterschied zu einteiligen GBS besteht der Schellenkörper nicht aus einem durchgehenden Band, sondern aus zwei separaten Hälften.
Diese Bauweise kann insbesondere bei größeren Schlauchdurchmessern oder eingeschränkten Montagemöglichkeiten Vorteile bieten. Die Schelle lässt sich um den Schlauch legen und anschließend über die Verschlusselemente gleichmäßig spannen.
Typische Anwendungen finden sich beispielsweise bei:
- dickwandigen Saugschläuchen
- Druckschläuchen
- verstärkten Industrieschläuchen
- Schläuchen mit Kunststoff- oder Stahleinlagen
- großen Schlauchdurchmessern
- Maschinen- und Anlagenbau
- Nutz- und Sonderfahrzeugbau
- Baumaschinen
- Landwirtschaft
- Instandhaltung und Reparatur
Wann ist eine zweiteilige GBS sinnvoll?
Eine zweiteilige Gelenkbolzenschelle kann insbesondere dann sinnvoll sein, wenn große oder sehr robuste Schläuche befestigt werden müssen und eine einteilige Konstruktion weniger praktisch wäre.
Typische Auswahlgründe sind:
- große Außendurchmesser
- hohe mechanische Belastung
- begrenzte Montagemöglichkeiten
- dickwandige oder steife Schlauchtypen
- verstärkte Saug- oder Druckschläuche
- industrielle Anwendungen mit robusten Schlauchsystemen
Welche Bauform tatsächlich die bessere Wahl ist, hängt immer vom konkreten Schlauch, Anschluss, Durchmesser und den Betriebsbedingungen ab.
Einteilige oder zweiteilige Gelenkbolzenschelle?
Ob eine einteilige oder zweiteilige GBS eingesetzt werden sollte, hängt vor allem von Durchmesser, Schlauchaufbau und Einbausituation ab.
Einteilige Gelenkbolzenschellen
Einteilige GBS besitzen einen durchgehenden Schellenkörper und sind in zahlreichen Standardspannbereichen erhältlich. Sie eignen sich für viele robuste Saug- und Druckschläuche und bieten eine kompakte Konstruktion.
Zweiteilige Gelenkbolzenschellen
Zweiteilige GBS bestehen aus zwei Schellensegmenten. Diese Bauweise kann besonders bei großen Durchmessern oder besonderen Montagesituationen Vorteile bieten.
Wenn Sie eine kompaktere Standardausführung suchen, finden Sie passende Varianten unter einteilige Gelenkbolzenschellen.
Zweiteilige Gelenkbolzenschellen für große Durchmesser
Ein wesentlicher Vorteil zweiteiliger GBS liegt in ihrer Eignung für größere Schlauchdurchmesser. Durch die zweiteilige Konstruktion lässt sich die Schelle je nach Anwendung einfacher um den Schlauch legen und montieren.
Gerade bei großdimensionierten Saug- oder Druckschläuchen kann diese Bauart vorteilhaft sein, wenn eine robuste und gleichmäßig spannende Verbindung benötigt wird.
Für Sondergrößen oder nicht standardisierte Durchmesser stehen zusätzlich maßgefertigte Lösungen zur Verfügung.
Welche Größe der zweiteiligen Gelenkbolzenschelle benötige ich?
Für die richtige Auswahl ist der Außendurchmesser des montierten Schlauchs entscheidend.
Der Innendurchmesser oder die Nennweite des Schlauchs reicht nicht aus, da Wandstärke und Anschlussstutzen den tatsächlichen Außendurchmesser verändern.
Am besten gehen Sie folgendermaßen vor:
- Schlauch vollständig auf den vorgesehenen Anschluss montieren.
- Außendurchmesser des montierten Schlauchs messen.
- Eine zweiteilige GBS auswählen, deren Spannbereich diesen Wert abdeckt.
Eine zu kleine Schelle lässt sich nicht korrekt montieren. Eine deutlich zu große Schelle kann dagegen außerhalb ihres vorgesehenen Arbeitsbereichs liegen.
Zweiteilige GBS für hohe Spannkräfte
Gelenkbolzenschellen werden vor allem dort eingesetzt, wo eine höhere mechanische Belastbarkeit erforderlich ist als bei leichten Standard-Schlauchschellen.
Die robuste Konstruktion ermöglicht je nach Ausführung hohe Spannkräfte und eignet sich damit besonders für dickwandige, steife oder verstärkte Schlauchtypen.
Wie hoch die zulässige Belastung tatsächlich ist, hängt jedoch immer von der konkreten Schelle, dem Schlauch, dem Anschluss und der Anwendung ab.
NORMACLAMP GBS M – zweiteilige Gelenkbolzenschellen
Zu den bekannten Produktserien in diesem Bereich gehören NORMACLAMP GBS M Gelenkbolzenschellen. Je nach Ausführung stehen unterschiedliche Größen, Werkstoffe und technische Varianten zur Verfügung.
Diese Produktfamilie eignet sich für robuste Schlauchverbindungen in industriellen und technischen Anwendungen.
Weitere Produkte des Herstellers finden Sie unter NORMA.
Zweiteilige Gelenkbolzenschellen nach DIN 3017
Bestimmte Ausführungen zweiteiliger Gelenkbolzenschellen können entsprechend DIN 3017 gefertigt sein. Die konkrete Normzuordnung ist jedoch immer produktspezifisch zu prüfen.
Deshalb sollte nicht jede zweiteilige GBS pauschal als DIN-3017-Schelle bezeichnet werden.
Einen übergeordneten Überblick finden Sie in unserer Kategorie zu Schlauchschellen nach DIN 3017.
Zweiteilige GBS aus verzinktem Stahl
Für zahlreiche technische Anwendungen stehen verzinkte Gelenkbolzenschellen zur Verfügung. Diese Ausführungen eignen sich für verschiedene industrielle, landwirtschaftliche und handwerkliche Einsatzbereiche.
Ob eine verzinkte Variante für die jeweilige Umgebung ausreichend ist, hängt von Feuchtigkeit, Korrosionsbelastung und den allgemeinen Betriebsbedingungen ab.
Zweiteilige Gelenkbolzenschellen aus Edelstahl
Für anspruchsvollere Umgebungen stehen je nach Produkt auch zweiteilige Gelenkbolzenschellen aus Edelstahl zur Verfügung.
Edelstahl-Ausführungen können insbesondere bei Feuchtigkeit oder erhöhter Korrosionsbelastung sinnvoll sein.
Die konkrete Werkstoffklasse und Materialzusammensetzung sollte jedoch immer anhand der jeweiligen Produktbeschreibung geprüft werden.
Was bedeuten W1, W2, W4 und W5 bei GBS?
Bei Gelenkbolzenschellen werden unterschiedliche Werkstoffklassen verwendet. Diese kennzeichnen die jeweilige Materialausführung der Schelle beziehungsweise einzelner Bauteile.
Je nach Produkt können Band, Bolzen, Schraube und weitere Komponenten aus unterschiedlichen Werkstoffen bestehen.
Deshalb ist die genaue Produktbeschreibung entscheidend, insbesondere wenn Korrosionsbeständigkeit oder bestimmte Materialanforderungen eine Rolle spielen.
Zweiteilige GBS für Saugschläuche
Saugschläuche sind häufig besonders dickwandig oder durch Kunststoff- beziehungsweise Stahleinlagen verstärkt. Dadurch können sie eine hohe Steifigkeit besitzen.
Eine zweiteilige Gelenkbolzenschelle kann bei solchen Schlauchtypen eine geeignete Befestigungslösung darstellen, insbesondere bei größeren Durchmessern oder hohen mechanischen Anforderungen.
Voraussetzung ist, dass Spannbereich, Werkstoff und Schellenkonstruktion zum eingesetzten Schlauch und Anschluss passen.
Zweiteilige GBS für Druckschläuche
Auch bei Druckschläuchen können hohe Anforderungen an die Schlauchbefestigung entstehen. Je nach Schlauchaufbau und Anwendung kann eine robuste Gelenkbolzenschelle sinnvoll sein.
Wichtig ist dabei, dass nicht allein die Schelle betrachtet wird. Der komplette Aufbau aus Schlauch, Anschluss, Schelle, Medium und Betriebsbedingungen muss technisch zueinander passen.
Zweiteilige Gelenkbolzenschellen im Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau kommen zweiteilige GBS beispielsweise bei robusten Schlauchleitungen, Saug- und Drucksystemen oder technischen Fluidverbindungen zum Einsatz.
Typische Anforderungen sind:
- hohe mechanische Belastbarkeit
- große Schlauchdurchmesser
- robuste Schlauchkonstruktionen
- wieder lösbare Verbindung
- flexible Montagemöglichkeiten
Welche Schellenausführung benötigt wird, hängt immer von der konkreten Anwendung ab.
Zweiteilige Gelenkbolzenschellen im Nutzfahrzeugbau
Im Nutz- und Sonderfahrzeugbau werden Schlauchverbindungen häufig durch Vibrationen, Temperaturwechsel und mechanische Belastungen beansprucht.
Bei robusten Schlauchsystemen können zweiteilige GBS aufgrund ihrer stabilen Konstruktion eine geeignete Lösung darstellen.
Die konkrete Eignung sollte jedoch immer anhand der technischen Anforderungen des jeweiligen Fahrzeugs beziehungsweise Systems geprüft werden.
Zweiteilige GBS für Baumaschinen und Landwirtschaft
Auch in Baumaschinen, landwirtschaftlichen Fahrzeugen und technischen Anlagen kommen großdimensionierte und robuste Schlauchsysteme zum Einsatz.
Zweiteilige Gelenkbolzenschellen können dort beispielsweise an Saug-, Luft- oder Förderleitungen verwendet werden, sofern Schelle und Schlauch technisch zueinander passen.
Besonders bei hohen mechanischen Beanspruchungen sollte auf eine robuste und korrekt dimensionierte Verbindung geachtet werden.
Zweiteilige GBS in industriellen Anlagen
In industriellen Anwendungen können zweiteilige Gelenkbolzenschellen unter anderem in Filteranlagen, Abfülltechnik, Fördertechnik oder anderen technischen Rohr- und Schlauchsystemen eingesetzt werden.
Die große Auswahl an Durchmessern und Werkstoffen ermöglicht eine Anpassung an unterschiedliche Anforderungen.
Zweiteilige Gelenkbolzenschellen mit Gummierung
Für spezielle Anwendungen stehen auch Gelenkbolzenschellen mit zusätzlicher Gummierung zur Verfügung.
Die Gummierung kann je nach Konstruktion zusätzliche technische Funktionen übernehmen, beispielsweise den Schutz bestimmter Kontaktflächen.
Weitere Varianten finden Sie in unserer Kategorie Gelenkbolzenschellen mit Gummierung.
Zweiteilige Gelenkbolzenschellen nach Maß
Wenn kein passender Standardspannbereich verfügbar ist, können zweiteilige GBS nach Maß eine sinnvolle Lösung darstellen.
Diese Sonderanfertigungen sind für spezielle Durchmesser und besondere Anwendungen vorgesehen.
Passende Lösungen finden Sie unter GBS-Sonderfertigung nach Maß.
Standard-GBS oder Sonderanfertigung?
Wenn der benötigte Schlauchdurchmesser innerhalb eines verfügbaren Standardspannbereichs liegt, ist in der Regel eine Serienausführung die einfachere Wahl.
Eine Sonderanfertigung wird vor allem dann interessant, wenn:
- kein geeigneter Standardspannbereich vorhanden ist,
- sehr große Durchmesser benötigt werden,
- besondere konstruktive Anforderungen bestehen,
- eine spezielle Bauform erforderlich ist.
Zweiteilige GBS oder normale Schlauchschelle?
Eine Gelenkbolzenschelle ist nicht für jede Schlauchverbindung notwendig. Bei weicheren Standard-Schläuchen und geringeren Belastungen können klassische Schlauchschellen ausreichend sein.
Zweiteilige GBS sind insbesondere dort interessant, wo robuste, großdimensionierte oder verstärkte Schläuche befestigt werden müssen.
Einen Überblick über andere Schellentypen finden Sie in unserer Kategorie Schlauchschellen.
Zweiteilige Gelenkbolzenschellen richtig montieren
Vor der Montage sollte kontrolliert werden, ob der Spannbereich der Schelle zum Außendurchmesser des montierten Schlauchs passt.
Die beiden Schellensegmente werden entsprechend der Konstruktion um den Schlauch gelegt und anschließend gleichmäßig gespannt.
Wichtig ist, dass die Schelle korrekt im vorgesehenen Klemmbereich sitzt und nicht verkantet montiert wird.
Das erforderliche Anzugsmoment sowie weitere Montagevorgaben richten sich nach dem jeweiligen Produkt und sollten anhand der technischen Herstellerinformationen geprüft werden.
Zweiteilige Gelenkbolzenschellen online kaufen
Im Schellen-Shop können Sie zweiteilige Gelenkbolzenschellen für unterschiedliche Schlauchdurchmesser und Anwendungen online auswählen.
Das Sortiment richtet sich insbesondere an Maschinen- und Anlagenbau, Nutz- und Sonderfahrzeugbau, Baumaschinentechnik, Landwirtschaft, Industrie, Werkstätten und Instandhaltung.
Viele Produkte können auch in kleinen Stückzahlen bestellt werden. Damit erhalten gewerbliche Anwender ebenso wie technisch orientierte Privatkunden professionelle Industrieware bedarfsgerecht.
Wenn Sie bei Spannbereich, Werkstoff oder Bauform unsicher sind, unterstützen wir Sie gerne bei der Auswahl der passenden zweiteiligen GBS.
Häufige Fragen zu zweiteiligen Gelenkbolzenschellen
Was ist eine zweiteilige Gelenkbolzenschelle?
Eine zweiteilige Gelenkbolzenschelle besteht aus zwei Schellensegmenten, die miteinander verbunden und um den Schlauch gespannt werden. Sie eignet sich besonders für robuste Schlauchverbindungen und größere Durchmesser.
Wann ist eine zweiteilige GBS sinnvoll?
Eine zweiteilige GBS ist besonders interessant bei großen Schlauchdurchmessern, hoher mechanischer Belastung oder Montagesituationen, in denen eine zweiteilige Konstruktion Vorteile bietet.
Was ist der Unterschied zwischen einteiliger und zweiteiliger GBS?
Einteilige Gelenkbolzenschellen besitzen einen durchgehenden Schellenkörper. Zweiteilige Varianten bestehen aus zwei Segmenten und können insbesondere bei großen Durchmessern oder speziellen Montagesituationen Vorteile bieten.
Wie bestimme ich die richtige Größe?
Entscheidend ist der Außendurchmesser des montierten Schlauchs. Dieser Wert muss innerhalb des angegebenen Spannbereichs der Schelle liegen.
Gibt es zweiteilige Gelenkbolzenschellen aus Edelstahl?
Ja. Je nach Produkt stehen unterschiedliche Werkstoffausführungen zur Verfügung, darunter auch Edelstahlvarianten. Die genaue Materialausführung sollte auf Produktebene geprüft werden.
Sind zweiteilige GBS nach DIN 3017 erhältlich?
Bestimmte zweiteilige Gelenkbolzenschellen können entsprechend DIN 3017 ausgeführt sein. Die konkrete Normzuordnung ist jedoch immer produktabhängig zu prüfen.
Gibt es zweiteilige Gelenkbolzenschellen nach Maß?
Ja. Für besondere Durchmesser und Anwendungen stehen im Schellen-Shop auch zweiteilige GBS als Sonderanfertigung nach Maß zur Verfügung.
Für welche Schläuche eignen sich zweiteilige GBS?
Sie eignen sich insbesondere für dickwandige, steife oder verstärkte Saug- und Druckschläuche sowie andere robuste technische Schlauchsysteme.
