CPC Multi-Mount Schnellkupplungen für 3–5 Fluidleitungen
Die CPC Multi-Mount-Serie ermöglicht das platzsparende Zusammenfassen von drei bis fünf getrennten Schnellkupplungen zu einer definierten Mehrfachverbindung. Über codierte Montageplatten werden mehrere eigenständige Fluidanschlüsse so angeordnet, dass die Leitungen gemeinsam und in der richtigen Position verbunden werden können.
Die einzelnen Durchflusswege bleiben voneinander getrennt. Dadurch können innerhalb einer Multi-Mount-Verbindung beispielsweise unterschiedliche Flüssigkeits-, Druck- oder Vakuumleitungen geführt werden. Je nach Ausführung stehen Komponenten aus Acetal oder verchromtem Messing sowie Varianten mit und ohne Absperrventil zur Verfügung.
Im Schellen-Shop finden Sie Multi-Mount-Komponenten mit Schlauchtüllen und PTF-/Klemmringanschlüssen sowie unterschiedliche Anschluss- und Ventilkonfigurationen. Besonders wichtig bei der Auswahl ist die Unterscheidung zwischen der 1/8"- und der 1/4"-Flow-Plattform, da diese nicht miteinander kompatibel sind.
PLMD22006 - CPC Stecker 9,5 mm Schlauchanschluss, mit Absperrventil, Sicherungsring
CPC Stecker Acetal PLMD22006 | 9,5 mm Schlauchanschluss | mit Ventil & Sicherungsring Realisieren Sie professionelle, sichere und absolut tropffreie Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Mit dem Acetal-Stecker PLMD22006 entscheiden Sie sich für ein leichtes, aber extrem widerstandsfähiges Premium-Bauteil. Er eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und Automatisierung sowie für professionelle B2C-Projekte, bei denen höchste Präzision, Sauberkeit und zusätzliche mechanische Sicherheit gefordert sind. Integriertes Absperrventil und zusätzlicher Sicherungsring Ein entscheidender Vorteil dieses Modells ist die Ausführung mit Absperrventil. Beim Entkuppeln schließt der Stecker automatisch und verhindert zuverlässig das Austreten von Flüssigkeiten oder Gasen – ideal für saubere Arbeitsumgebungen und die Handhabung kritischer Medien. Für ein Höchstmaß an Zuverlässigkeit sorgt zudem der integrierte Sicherungsring. Dieser verhindert ein versehentliches Entkuppeln unter Belastung oder Vibration und bietet somit zusätzliche mechanische Stabilität in Ihrem System. Robustes Acetal und sicherer 9,5 mm Schlauchanschluss Das Gehäuse ist aus hochwertigem Acetal (POM) gefertigt, einem industriellen Thermoplast, der sich durch hohe Festigkeit, Steifigkeit und eine ausgezeichnete Chemikalienbeständigkeit auszeichnet. Der Stecker verfügt über einen profilierten Schlauchanschluss für 9,5 mm Schläuche (Innendurchmesser), der eine zugfeste und leckagefreie Verbindung garantiert. Im Zusammenspiel mit dem integrierten O-Ring aus widerstandsfähigem Buna-N (Nitrilkautschuk) meistert das Bauteil problemlos einen Druckbereich von bis zu 8,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Breite System-Kompatibilität (PLC / LC) Das Verbindungsstück zur Kupplung besitzt ein standardisiertes Außenmaß von ca. 11,1 mm. Das macht den Stecker im System äußerst flexibel: Er lässt sich nahtlos, sicher und leckagefrei mit allen CPC Kupplungen der bewährten PLC-, PLC12- und LC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / PLMD22006 Anschlussart: Schlauchanschluss (Tülle) Schlauchmaß: 9,5 mm (Innendurchmesser) Material Gehäuse: Acetal (robuster Industrie-Kunststoff) Dichtungsmaterial: Buna-N (Nitrilkautschuk) Ausführung: mit Absperrventil (schließt beim Entkuppeln) Besonderheit: ausgestattet mit Sicherungsring gegen unbeabsichtigtes Lösen Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 8,3 bar System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)

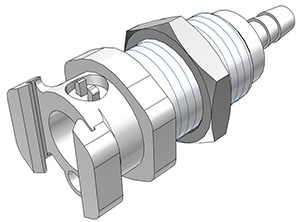

PMMD1603 - Schnellkupplung 4,8 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, Buna-N Dicht
Schnellkupplung mit 4,8 mm Schlauchanschluss zur Plattenmontage Die Kupplung PMMD1603 mit einen Schlauchanschluss für 4,8 mm Innendurchmesser. Die PMMD1603 besitzt ein Absperrventil, ist jedoch mit einer Überwurfmutter zur Plattenmontage ausgestattet. Das Material der Kupplung ist Acetal und der Dichtring ist aus Buna-N. Sie können diese Kupplung mit allen Steckern der Multi-Mount-Serie PMM kombinieren.

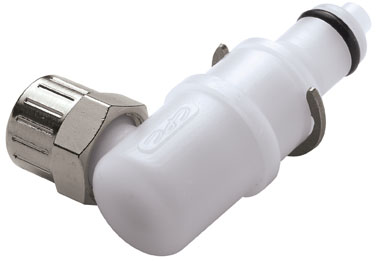

PMM2104 - Winkelstecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, ohne Absperrventil, Buna-N Dic
Multi Mount Winkelstecker mit 6,4 mm AD Der Winkelstecker PMM2104 mit einer Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Der PMM2104 besitzt kein Absperrventil. Das Material des Steckers ist Acetal und der Dichtring ist aus Buna-N. Sie können diesen Stecker mit allen Kupplungen der Multi-Mount-Serie kombinieren.

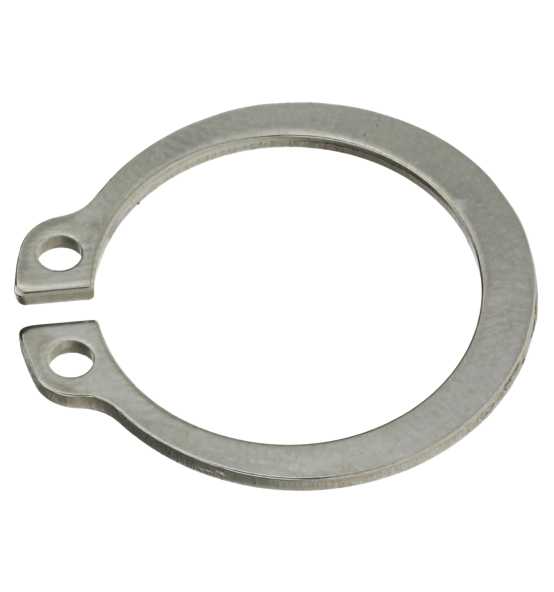

Sicherungsringe 17 x 1 nach DIN 471, Edelstahl (1.4122)
Edelstahl Sicherungsringe 17 x 1 nach DIN 471 Ersatzsicherungring aus Edelstahl, passend zum Stecker PLMD22006NSF mit 9,5 mm Schlauchanschluss.
- Wie funktioniert CPC Multi-Mount?
- Aufbau aus Montageplatten, Kupplungen & Einsätzen
- 1/8" oder 1/4" Flow?
- Druck, Temperatur & Werkstoffe
- Schlauch- & PTF-Anschlüsse
- Mit oder ohne Absperrventil?
- Codierung gegen vertauschte Leitungen
- Multi-Mount richtig konfigurieren
- Multi-Mount oder Sixtube/Tentube?
- Häufige Fragen zur Multi-Mount-Serie
Wie funktioniert CPC Multi-Mount?
Multi-Mount ist keine einteilige Mehrfachkupplung mit einem gemeinsamen Fluidblock. Stattdessen werden mehrere eigenständige CPC Schnellkupplungen über spezielle Montageplatten zu einer gemeinsamen Schnittstelle zusammengefasst.
Die CPC Multi-Mount-Plattform ermöglicht das gleichzeitige Anordnen von drei bis fünf getrennten Leitungen. Jeder Anschluss besitzt einen eigenen Durchflussweg.
Dadurch eignet sich das System beispielsweise für:
- mehrere Flüssigkeitsleitungen
- Druckluftleitungen
- Vakuumleitungen
- Vor- und Rücklaufkreise
- mehrere voneinander getrennte Prozessmedien
Die Leitungen werden innerhalb des Multi-Mount-Systems nicht miteinander vermischt.
Aufbau aus Montageplatten, Kupplungskörpern & Einsätzen
Eine vollständige CPC Multi-Mount-Verbindung wird aus mehreren aufeinander abgestimmten Komponenten aufgebaut.
1. Flow-Größe und Anschlussart bestimmen
Zunächst wird festgelegt, ob eine 1/8"- oder 1/4"-Flow-Plattform verwendet wird und welche Schlauch- beziehungsweise Leitungsanschlüsse benötigt werden.
2. Multi-Mount-Platten auswählen
Für die Verbindung werden passende codierte Montageplatten auf Kupplungs- und Steckerseite benötigt.
CPC führt innerhalb des Systems Ausführungen für drei bis fünf Verbindungspositionen. Die aktuelle Produktspezifikation zeigt unter anderem 4- und 5-Port-Platten für die verschiedenen Flow-Größen.
3. Äußere Kupplungspositionen
An den äußeren Positionen werden standardmäßige Plattenkupplungen mit CPC-Entriegelung eingesetzt. Sie übernehmen gleichzeitig die mechanische Verriegelung des zusammengebauten Multi-Mount-Systems.
4. Innere Kupplungspositionen
Die dazwischenliegenden Positionen werden mit speziellen Multi-Mount-Kupplungskörpern ohne eigene Entriegelung bestückt.
5. Passende Einsätze auf der Gegenseite
Auf der gegenüberliegenden Montageplatte werden kompatible Multi-Mount-Einsätze eingesetzt. Alle Komponenten müssen hinsichtlich Flow-Größe und Schnittstelle zueinander passen.
1/8" oder 1/4" Flow – wichtige Systementscheidung
CPC bietet Multi-Mount in zwei unterschiedlichen Flow-Plattformen an:
- 1/8"-Flow
- 1/4"-Flow
Diese beiden Schnittstellen sind nicht untereinander kompatibel. Bereits bei der Planung muss deshalb festgelegt werden, welche Plattform für die komplette Verbindungsposition verwendet wird.
Eine 1/8"-Flow-Komponente darf nicht mit einem 1/4"-Flow-Gegenstück kombiniert werden, auch wenn Schlauch- oder Leitungsabmessungen ähnlich erscheinen.
Bei bestehenden Systemen sollte deshalb immer die CPC-Artikelnummer beziehungsweise die verwendete Flow-Plattform des Gegenstücks geprüft werden.
Betriebsdruck, Temperatur & Werkstoffe
Die technischen Betriebsgrenzen der Multi-Mount-Serie hängen unter anderem von Werkstoff, Flow-Plattform und Anzahl der verwendeten Verbindungspositionen ab.
Betriebstemperatur: -40 °C bis +82 °C / -40 °F bis 180 °F
Werkstoffe:
- Hauptkomponenten: Acetal oder verchromtes Messing
- Montageplatten: schwarz eloxiertes Aluminium
- Entriegelung: Edelstahl
- Ventile: Acetal
- Ventilfedern: Edelstahl 316
- äußere Federn und Stifte: Edelstahl
- O-Ringe: Buna-N
Betriebsdruck abhängig von der Anzahl der Stationen
CPC gibt den maximal zulässigen Betriebsdruck für das Multi-Mount-System abhängig vom Werkstoff und der Anzahl der Verbindungspositionen an:
- verchromtes Messing: 500 psi geteilt durch die Anzahl der Stationen
- Acetal: 240 psi geteilt durch die Anzahl der Stationen
Deshalb sollte bei Multi-Mount nicht pauschal ein einzelner maximaler Druckwert für jede Konfiguration angegeben werden.
Bitte beachten: Druck, Temperatur, Medium, Werkstoff und Einbaukonfiguration beeinflussen die Leistungsfähigkeit. Die konkrete Multi-Mount-Konfiguration muss für die vorgesehenen Betriebsbedingungen geprüft werden.
Schlauchanschlüsse & PTF-/Klemmringverschraubungen
Die Multi-Mount-Produktfamilie deckt unterschiedliche Anschlussarten und Leitungsgrößen ab.
Schlauchtüllen
CPC bietet Schlauchtüllen für Schlauchinnendurchmesser von etwa 3,2 bis 9,5 mm beziehungsweise 1/8" bis 3/8".
Je nach Flow-Plattform stehen beispielsweise folgende Größen zur Verfügung:
- 3,2 mm / 1/8" ID
- 4,8 mm / 3/16" ID
- 6,4 mm / 1/4" ID
- 9,5 mm / 3/8" ID
Bei einer Schlauchtülle bezeichnet die Größenangabe den Innendurchmesser des passenden Schlauches.
PTF-/Klemmringanschlüsse
Für halbstarre Leitungen bietet CPC sogenannte Ferruleless Polytube Fittings beziehungsweise PTF-Anschlüsse.
Die Multi-Mount-Produktfamilie umfasst Leitungsaußendurchmesser von etwa 4,0 bis 9,5 mm, beispielsweise:
- 4,0 mm AD / 2,5 mm ID
- 6,4 mm AD / 4,3 mm ID
- 9,5 mm AD / 6,4 mm ID
PTF-Anschlüsse sind insbesondere für halbstarre Leitungen aus beispielsweise Polyethylen, Nylon oder Polyurethan vorgesehen.
Bei diesen Anschlüssen ist der Außendurchmesser der Leitung für die Passung entscheidend. Das unterscheidet sie von klassischen Schlauchtüllen.
Winkelanschlüsse
Für beengte Einbausituationen stehen innerhalb der Multi-Mount-Produktfamilie außerdem Winkel-PTF-Ausführungen zur Verfügung.
Im Schellen-Shop finden Sie beispielsweise den PMM2104 für eine Leitung mit 6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser.
Multi-Mount mit oder ohne Absperrventil
Multi-Mount kann je nach verwendeter CPC-Komponente mit absperrenden oder nicht absperrenden Anschlüssen aufgebaut werden.
Ohne Absperrventil
Bei einer nicht absperrenden Verbindung bleibt der jeweilige Fluidweg nach dem Trennen offen. Diese Variante eignet sich für Systeme, die vor dem Entkuppeln an anderer Stelle abgesperrt beziehungsweise drucklos gemacht werden.
Mit Absperrventil
Bei einer Ausführung mit Ventil schließt die betreffende Komponente beim Trennen den jeweiligen Fluidweg.
Die konkrete Ventilfunktion richtet sich nach der verwendeten CPC-Artikelnummer. Multi-Mount ist keine Non-Spill-Serie; eine normale ventilierte CPC-Kupplung sollte deshalb nicht pauschal als vollständig tropffrei bezeichnet werden.
Codierte Montageplatten gegen vertauschte Leitungen
Ein wesentlicher Vorteil der Multi-Mount-Serie ist die mechanische Codierung der Montageplatten.
CPC versetzt eine Position beziehungsweise verwendet eine definierte Plattengeometrie, damit zwei unterschiedlich ausgerichtete Multi-Mount-Baugruppen nicht versehentlich miteinander gekoppelt werden.
Dadurch bleibt die Zuordnung der einzelnen Fluidleitungen eindeutig.
Das ist besonders wichtig, wenn innerhalb derselben Mehrfachverbindung:
- unterschiedliche Medien
- Druck und Vakuum
- Vor- und Rücklauf
- verschiedene Prozessfunktionen
geführt werden.
Separate Durchflusswege für Druck & Vakuum
Jede Position innerhalb einer Multi-Mount-Baugruppe besitzt einen eigenständigen Durchflussweg.
Dadurch können innerhalb einer gemeinsamen mechanischen Schnittstelle unterschiedliche Druck- oder Vakuumfunktionen geführt werden, sofern jede verwendete CPC-Komponente für die jeweiligen Betriebsbedingungen geeignet ist.
Multi-Mount ist deshalb besonders interessant für Geräte, in denen mehrere voneinander unabhängige Fluidanschlüsse gemeinsam gekuppelt werden sollen.
Durchflusswerte der Multi-Mount-Serie
Der erreichbare Durchfluss hängt von der gewählten Flow-Plattform, Anschlussgröße und Ventilkonfiguration ab.
CPC nennt für unterschiedliche Multi-Mount-Ausführungen maximale Durchflusskoeffizienten von ungefähr:
- Cv 1,4 pro Verbindung
- Cv 0,82
- Cv 0,51
Ein einzelner Cv-Wert sollte deshalb nicht pauschal für sämtliche Multi-Mount-Komponenten verwendet werden. Für die hydraulische Auslegung ist die jeweilige Artikelkonfiguration maßgeblich.
CPC Multi-Mount konfigurieren – darauf kommt es an
Für die Auswahl eines Multi-Mount-Systems empfiehlt sich folgende Reihenfolge:
1. Anzahl der Leitungen bestimmen
Legen Sie fest, ob drei, vier oder fünf getrennte Durchflusswege benötigt werden.
2. Flow-Plattform bestimmen
Wählen Sie entweder 1/8"-Flow oder 1/4"-Flow. Beide Schnittstellen sind nicht miteinander kompatibel.
3. Anschlussart festlegen
Je nach Leitung stehen Schlauchtüllen beziehungsweise PTF-/Klemmringanschlüsse zur Verfügung.
4. Ventilfunktion auswählen
Prüfen Sie, welche Leitungen beim Trennen automatisch abgesperrt werden sollen und welche offen bleiben können.
5. Werkstoff und Medium prüfen
Acetal oder verchromtes Messing sowie Buna-N-Dichtungen müssen für das tatsächlich verwendete Medium und die Betriebsbedingungen geeignet sein.
6. Montageplatten passend zur Plattform auswählen
Montageplatten, Kupplungskörper und Einsätze müssen zur gleichen Flow-Größe und Multi-Mount-Konfiguration gehören.
Multi-Mount oder Twin Tube, Sixtube & Tentube?
CPC bietet verschiedene Lösungen zum gemeinsamen Verbinden mehrerer Fluidleitungen. Sie unterscheiden sich jedoch deutlich im Aufbau.
Multi-Mount kombiniert mehrere eigenständige CPC-Schnellkupplungskomponenten über codierte Montageplatten. Dadurch können unterschiedliche Anschlussgrößen und Ventilvarianten innerhalb einer gemeinsamen Schnittstelle realisiert werden.
Twin Tube ist eine kompakte integrierte Kupplung für zwei separate Leitungen.
Sixtube bietet ein modulares Mehrkanalsystem für bis zu sechs kleine Leitungen.
Tentube erweitert dieses Prinzip auf bis zu zehn getrennte Leitungen.
- CPC Twin Tube-Serie
- CPC Sixtube-Serie
- CPC Tentube-Serie
- CPC PMC-Serie
- CPC MC-Serie
- CPC PLC-Serie
- CPC LC-Serie
- CPC Kupplungen & Schnellkupplungen
- CPC Colder Products
CPC Multi-Mount-Komponenten können Sie im Schellen-Shop auch in kleinen Stückzahlen bestellen. Bei Fragen zur Flow-Plattform, Leitungsanzahl, Schlauch- beziehungsweise PTF-Abmessung oder Ventilkonfiguration unterstützen wir Sie gerne bei der technischen Zusammenstellung.
Häufige Fragen zur CPC Multi-Mount-Serie
Was ist CPC Multi-Mount?
Multi-Mount ist ein modulares CPC-System, mit dem drei bis fünf separate Schnellkupplungspositionen über codierte Montageplatten zu einer gemeinsamen Mehrfachverbindung zusammengefasst werden können.
Wie viele Leitungen können mit Multi-Mount verbunden werden?
CPC beschreibt das System für drei bis fünf separate Leitungen. Die einzelnen Durchflusswege bleiben voneinander getrennt.
Ist Multi-Mount eine einteilige Mehrfachkupplung?
Nein. Multi-Mount wird aus Montageplatten, einzelnen Kupplungskörpern und passenden Einsätzen aufgebaut. Dadurch lässt sich das System flexibel konfigurieren.
Welche Betriebstemperatur ist zulässig?
CPC spezifiziert die Multi-Mount-Serie für einen Temperaturbereich von -40 °C bis +82 °C.
Wie hoch ist der Betriebsdruck?
Der maximal zulässige Druck hängt vom Werkstoff und der Anzahl der Stationen ab. CPC nennt für Messing 500 psi geteilt durch die Anzahl der Stationen und für Acetal 240 psi geteilt durch die Anzahl der Stationen.
Welche Materialien verwendet Multi-Mount?
Die aktuelle CPC-Spezifikation nennt Acetal oder verchromtes Messing für die Hauptkomponenten, schwarz eloxiertes Aluminium für die Montageplatten, Edelstahl beziehungsweise Edelstahl 316 für Federkomponenten und Buna-N für die O-Ringe.
Welche Schlauchgrößen gibt es?
Die Multi-Mount-Produktfamilie deckt Schlauchinnendurchmesser von etwa 3,2 bis 9,5 mm ab. Zusätzlich gibt es PTF-/Klemmringanschlüsse für Leitungsaußendurchmesser von etwa 4,0 bis 9,5 mm.
Was ist der Unterschied zwischen 1/8"- und 1/4"-Flow?
Es handelt sich um zwei unterschiedliche CPC-Schnittstellen innerhalb der Multi-Mount-Produktfamilie. 1/8"-Flow- und 1/4"-Flow-Komponenten sind nicht miteinander kompatibel.
Gibt es Multi-Mount mit Absperrventil?
Ja. CPC bietet innerhalb der Multi-Mount-Produktfamilie sowohl ventilierte als auch nicht absperrende Komponenten an. Die konkrete Ventilfunktion muss anhand der jeweiligen Artikelnummer geprüft werden.
Kann Multi-Mount gleichzeitig Druck und Vakuum führen?
Ja. Die einzelnen Durchflusswege sind voneinander getrennt und können innerhalb ihrer jeweiligen Betriebsgrenzen unterschiedliche Druck- oder Vakuumfunktionen übernehmen.
Wofür dient die Codierung der Montageplatten?
Die mechanische Codierung stellt sicher, dass die Multi-Mount-Hälften nur in der vorgesehenen Orientierung verbunden werden können. Dadurch bleibt die Zuordnung der einzelnen Leitungen erhalten.
Was ist der Unterschied zwischen Multi-Mount und Sixtube?
Multi-Mount fasst mehrere eigenständige CPC-Schnellkupplungskomponenten über Montageplatten zusammen. Sixtube ist dagegen ein integriertes modulares Mehrkanalsystem für bis zu sechs kleinere Fluidleitungen.
