CPC Everis LQ2 Schnellkupplungen für Flüssigkeitskühlung
Die CPC Everis® LQ2-Serie wurde speziell für kompakte Flüssigkeitskühlsysteme entwickelt. Die Schnellkupplungen kombinieren eine kleine Bauform mit hoher Durchflusskapazität, geringem Druckverlust und einer Non-Spill-Ventiltechnik, die empfindliche Elektronik beim Verbinden und Trennen der Kühlleitungen schützt.
Im Schellen-Shop finden Sie LQ2 Kupplungen und Stecker für 6,4 mm / 1/4" Schlauchinnendurchmesser sowie mit G 1/8" BSPP und 1/4" SAE-4. Gerade und gewinkelte Bauformen ermöglichen eine flexible Integration auch bei geringem Einbauraum. Alle aktuell angebotenen LQ2 Komponenten verfügen über integrierte Absperrventile.
Die rote und blaue Farbcodierung erleichtert zusätzlich die eindeutige Zuordnung von Kühlleitungen – beispielsweise für Vorlauf und Rücklauf.

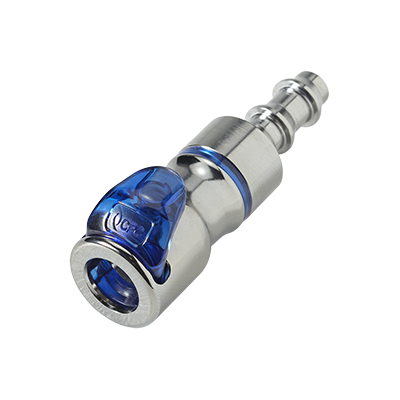

LQ2D1704LBLU - Flüssigkühlung Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
Schnellverschlusskupplung für Flüssigkühlung mit 6,4 mm Schlauchanschluss Die Schnellverschlusskupplung für Flüssigkühlung LQ2D1704LBLU hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die LQ2D1704LBLU besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Sie können diese Schnellverschlusskupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

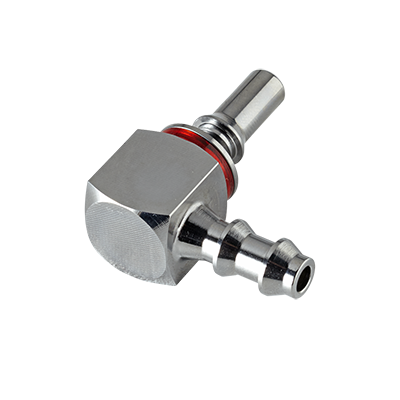

LQ2D2304LRED - CPC LQ2 Winkelstecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
CPC LQ2 Winkelstecker für Flüssigkühlung mit einem 6,4 mm Schlauchanschluss Der CPC LQ2 Winkelstecker LQ2D2304LRED mit einem Schlauchanschluss für 6,4 mm Innendurchmesser. Der LQ2D2304LRED besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diesen CPC LQ2 Winkelstecker mit allen Kupplungen der LQ2-Serie kombinieren.

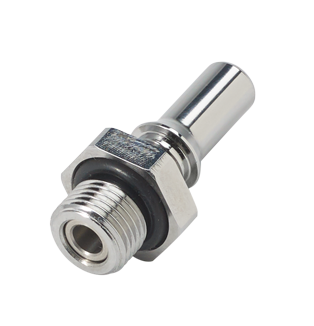

LQ2D4702RED - CPC Stecker für Kühlsystem 1/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
CPC Stecker für Kühlsystem mit 1/8" G Außengewinde Der CPC Stcker für Kühlsysteme LQ2D4702RED hat ein 1/8" G Außengewinde. Der LQ2D4702RED besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diesen CPC Stcker für Kühlsysteme mit allen Kupplungen der LQ2-Serie kombinieren.

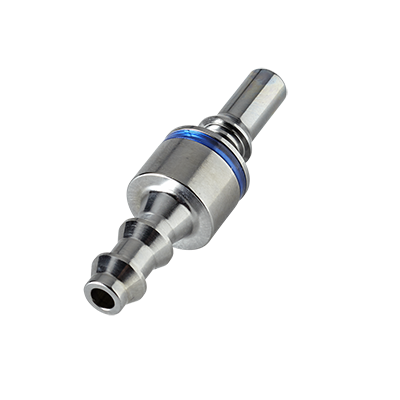

LQ2D2204LBLU - LQ2 Stecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
LQ2 Stecker für Flüssigkühlung mit 6,4 mm Schlauchanschluss Der LQ2 Stecker für die Flüssigkühlung LQ2D2204LBLU mit einem Schlauchanschluss für 6,4 mm Innendurchmesser. Der LQ2D2204LBLU besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diesen LQ2 Stecker für die Flüssigkühlung mit allen Kupplungen der LQ2-Serie kombinieren.

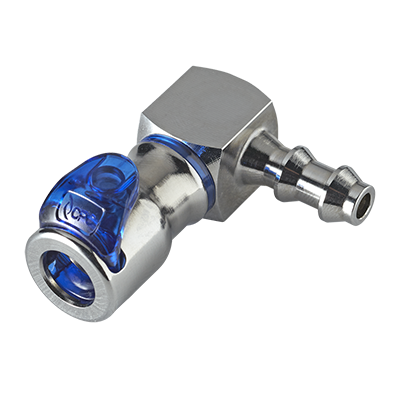

LQ2D3304LBLU - Flüssigkühlung Winkel-Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dich
Winkel-Kupplung für Flüssigkühlung mit 6,4 mm Schlauchanschluss Die abgewinkelte Kupplung LQ2D3304LBLU hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die LQ2D3304LBLU besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diese Winkel-Kupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

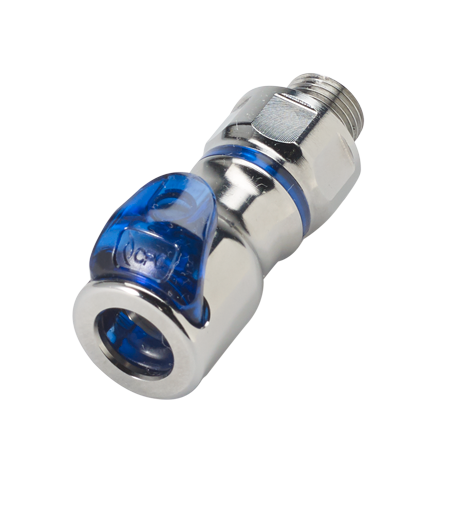

LQ2D3102BLU - Flüssigkühlung LQ2 Kupplung 1/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Bla
LQ2 Kupplung für Flüssigkühlung mit 1/8" G Außengewinde Die LQ2 Kupplung für Flüssigkühlung LQ2D3102BLU hat ein 1/8" G Außengewinde (BSPP). Die LQ2D3102BLU besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diese LQ2 Kupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

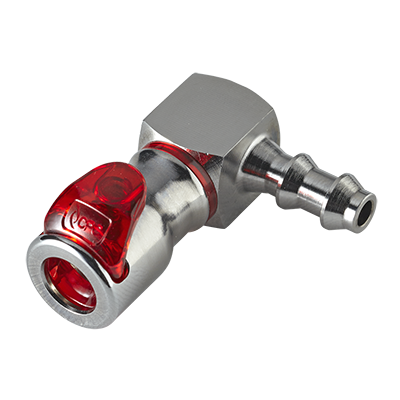

LQ2D3304LRED - Flüssigkühlung Winkel-Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dich
Winkel-Kupplung für Flüssigkühlung mit 6,4 mm Schlauchanschluss Die abgewinkelte Kupplung LQ2D3304LRED mit einem Schlauchanschluss für 6,4 mm Innendurchmesser. Die LQ2D3304LRED besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diese Winkel-Kupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

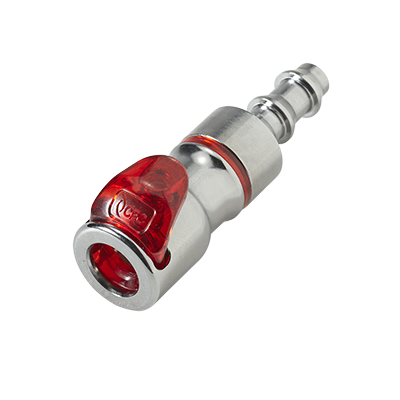

LQ2D1704LRED - Flüssigkühlung Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, R
Schnellverschlusskupplung für Flüssigkühlung mit 6,4 mm Schlauchanschluss in rot Diese Schnellverschlusskupplung für Flüssigkühlung LQ2D1704LRED hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die LQ2D1704LRED besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Sie können diese Schnellverschlusskupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

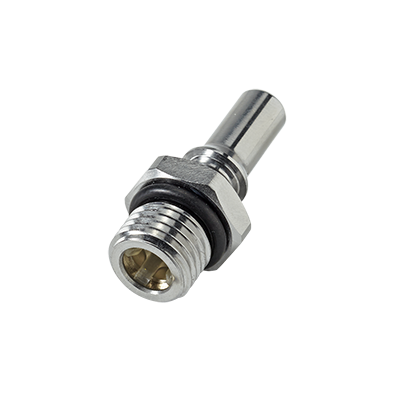

LQ2D4604RED - CPC LQ2 Stecker 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
CPC LQ2 Stecker mit 1/4" SAE-4 Außengewinde Der CPC LQ2 Stecker LQ2D4604RED hat ein 1/4" SAE-4 Außengewinde. Der LQ2D4604RED besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diesen CPC LQ2 Stecker mit allen Kupplungen der LQ2-Serie kombinieren.

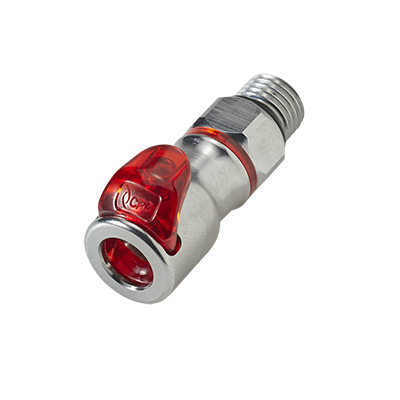

LQ2D3004RED - Flüssigkühlung Kupplung 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
Schnellverschlusskupplung für die Flüssigkühlung mit 1/4" SAE-4 Außengewinde Die Schnellverschlusskupplung für Flüssigkühlung LQ2D3004RED hat ein 1/4" SAE-4 Außengewinde. Die LQ2D3004RED besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diese Schnellverschlusskupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

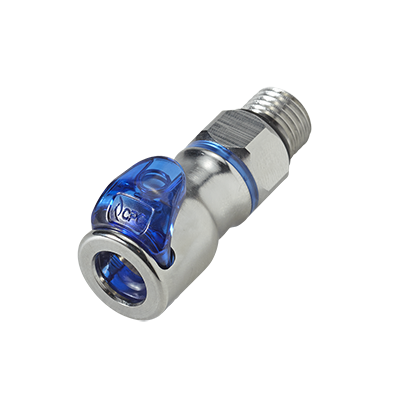

LQ2D3004BLU - Flüssigkühlung Kupplung 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung, Bla
Schnellverschlusskupplung für Flüssigkühlung mit 1/4" SAE-4 Außengewinde Die Schnellverschlusskupplung für Flüssigkühlung LQ2D3004BLU hat ein 1/4" SAE-4 Außengewinde. Die LQ2D3004BLU besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diese Schnellverschlusskupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.

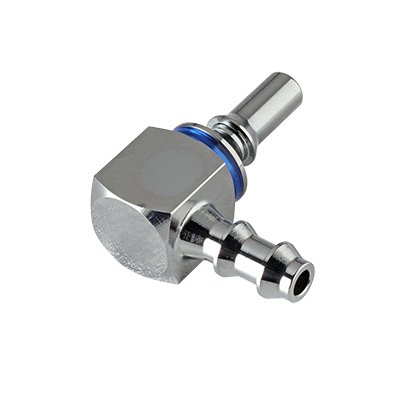

LQ2D2304LBLU - CPC Winkelstecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
CPC Winkelstecker für Flüssigkühlung mit 6,4 mm Schlauchanschluss Der CPC Winkelstecker für Flüssigkühlung LQ2D2304LBLU hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der LQ2D2304LBLU besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diesen CPC Winkelstecker für Flüssigkühlung mit allen Kupplungen der LQ2-Serie kombinieren.
LQ2D2204LRED - LQ2 Stecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
LQ2 Stecker mit 6,4 mm Schlauchanschluss für eine Flüssigkühlung Der LQ2 Stecker LQ2D2204LRED hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der LQ2D2204LRED besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diesen LQ2 Stecker für Flüssigkühlungen mit allen Kupplungen der LQ2-Serie kombinieren.

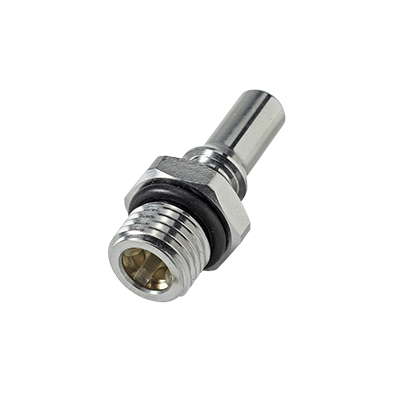

LQ2D4604BLU - Stecker 1/4" SAE-4 Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
CPC LQ2 Stecker mit 1/4" SAE-4 Außengewinde Der CPC LQ2 Stecker LQ2D4604BLU hat ein 1/4" SAE-4 Außengewinde. Der LQ2D4604BLU besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diesen CPC LQ2 Stecker mit allen Kupplungen der LQ2-Serie kombinieren.

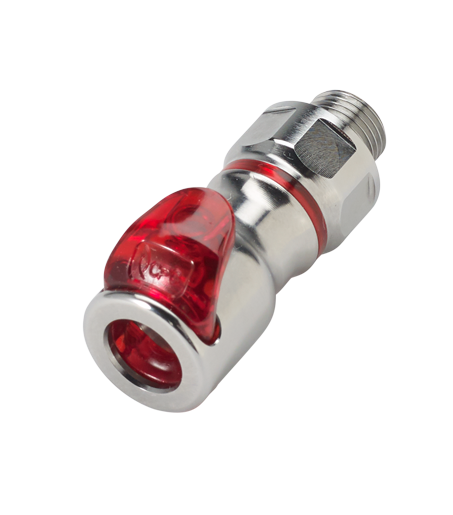

LQ2D3102RED - Kupplung 1/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ2 Kupplung für Flüssigkühlung mit 1/8" G Außengewinde Die LQ2 Kupplung für Flüssigkühlung LQ2D3102RED hat ein 1/8" G Außengewinde (BSPP). Die LQ2D3102RED besitzt ein Absperrventil. Das Material der Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diese LQ2 Kupplung für Flüssigkühlung mit allen Steckern der LQ2-Serie kombinieren.
LQ2D4702BLU - Kühlsystemstecker 1/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
Kühlsystemstecker mit 1/8" G Außengewinde Der Kühlsystemstecker LQ2D4702BLU mit einem 1/8" G Außengewinde. Der LQ2D4702BLU besitzt ein Absperrventil. Das Material des Steckers ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 13,8 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Sie können diesen Kühlsystemstecker mit allen Kupplungen der LQ2-Serie kombinieren.
- LQ2 für Liquid Cooling & Elektronikkühlung
- Betriebsdruck, Temperatur & Werkstoffe
- Non-Spill & geringer Medienaustritt
- Hoher Durchfluss & niedriger Druckverlust
- 6,4 mm, G 1/8" BSPP & 1/4" SAE
- Gerade & gewinkelte Kupplungen
- Rote & blaue Farbcodierung
- EPDM, FKM & FVMQ
- LQ2 oder größere LQ-Serie?
- Häufige Fragen zur LQ2-Serie
Everis LQ2 für Liquid Cooling & Elektronikkühlung
Die LQ2-Serie wurde gezielt für Flüssigkeitskühlung beziehungsweise Liquid Cooling entwickelt. Bei modernen elektronischen Systemen müssen hohe Wärmelasten häufig auf engem Raum zuverlässig abgeführt werden. Schnell trennbare Kühlmittelleitungen erleichtern dabei Montage, Wartung und Austausch einzelner Komponenten.
Typische Vorteile der LQ2-Serie sind:
- kompakte Bauform für begrenzten Einbauraum
- hohe Durchflusskapazität
- geringer Druckverlust
- Non-Spill-Ventile
- Trennen innerhalb des zulässigen Betriebsdruckbereichs
- Einhandbedienung
- akustisches Klicksignal beim vollständigen Verbinden
- Farbcodierung der Kühlleitungen
- frei ausrichtbare beziehungsweise drehbare Verbindung
Dadurch eignet sich die Serie beispielsweise für Serverkühlung, Rechenzentrumstechnik, industrielle Elektronikkühlung, Thermal Management und kompakte Kühlmodule.
Betriebsdruck, Betriebstemperatur & Werkstoffe der LQ2-Serie
Die Everis LQ2 ist für anspruchsvolle Kühlsysteme mit vergleichsweise hohem Betriebsdruck und weitem Temperaturbereich ausgelegt.
Betriebsdruck: Vakuum bis 13,8 bar (200 psi)
Betriebstemperatur: -17 °C bis +115 °C / 0 °F bis 240 °F
Lager- und Transporttemperatur: -40 °C bis +115 °C / -40 °F bis 240 °F
Werkstoffe der Standardausführung:
- Hauptkomponenten: beschichtetes beziehungsweise verchromtes Messing
- Ventile: Polysulfon
- Daumenentriegelung: Polysulfon
- Ventilfedern: Edelstahl
- äußere Feder: Edelstahl
- Standarddichtung: EPDM
- Schmierstoff: Krytox® PFPE
Die Serie erfüllt laut CPC die Anforderungen von RoHS und REACH.
Bitte beachten: Druck, Temperatur, Kühlmedium, Konzentration und Einsatzumgebung beeinflussen die Leistungsfähigkeit einer Schnellkupplung. Die konkrete Eignung muss deshalb für das eingesetzte Kühlsystem geprüft werden.
Non-Spill-Ventile mit sehr geringem Medienaustritt
Beim Trennen einer Kühlleitung ist insbesondere in der Nähe empfindlicher elektronischer Komponenten ein möglichst geringer Medienaustritt wichtig.
Die LQ2 verwendet deshalb eine Non-Spill-Ventiltechnik. Kupplung und Stecker schließen beim Trennen den jeweiligen Fluidweg.
CPC spezifiziert folgende Werte:
- Medienaustritt bei 0 psi: weniger als 0,015 ml pro Trennvorgang
- Medienaustritt bei 200 psi / 13,8 bar: weniger als 0,063 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: weniger als 0,04 ml
Damit eignet sich die LQ2 für Kühlsysteme, in denen Flüssigkeitsaustritt an elektrischen oder elektronischen Komponenten möglichst vermieden werden soll.
Die Bezeichnung Non-Spill bedeutet dabei nicht, dass technisch keinerlei messbare Flüssigkeit an den Stirnflächen verbleiben kann. Maßgeblich sind die spezifizierten Herstellerwerte.
Hohe Durchflusskapazität bei kompakter Baugröße
Ein zentrales Entwicklungsziel der LQ2 ist ein hoher Volumenstrom bei möglichst geringem Druckverlust.
CPC gibt für die Serie einen Durchflusskoeffizienten Cv von ungefähr 0,37 beziehungsweise Kv von etwa 0,3 an.
Ein höherer Durchfluss bei geringem Druckverlust reduziert die hydraulische Belastung des Kühlsystems. Dadurch kann weniger Pumpenleistung erforderlich sein, um einen gewünschten Volumenstrom durch das Kühlsystem zu bewegen.
Der tatsächlich erreichbare Volumenstrom hängt jedoch vom gesamten System ab – einschließlich Schläuchen, Kühlplatten, Radiatoren, Wärmetauschern, Ventilen und weiteren Komponenten.
Maximaler Durchfluss beim Trennen
Beim Entkuppeln unter Durchfluss gibt CPC folgende Maximalwerte an:
- 0 bis 100 psi: maximal 1,0 US-gal/min
- 101 bis 200 psi: maximal 0,25 US-gal/min
Diese Werte beziehen sich auf den Zustand beim Trennvorgang und dürfen nicht mit dem normalen Durchflusskennwert eines vollständig gekuppelten Systems verwechselt werden.
LQ2 für 6,4 mm Schlauch, G 1/8" BSPP & 1/4" SAE
Die Everis LQ2 bietet mehrere Anschlussmöglichkeiten für kompakte Kühlsysteme.
6,4 mm / 1/4" Schlauchanschluss
Im Schellen-Shop finden Sie Kupplungen und Stecker mit 6,4-mm-Schlauchanschluss für 1/4" Schlauchinnendurchmesser.
Zur Verfügung stehen sowohl gerade als auch gewinkelte Schlauchtüllen. Dadurch kann die Leitung abhängig vom verfügbaren Bauraum axial oder direkt um 90° geführt werden.
G 1/8" BSPP
Für den direkten Geräteanschluss sind LQ2 Kupplungen und Stecker mit G 1/8" BSPP-Außengewinde erhältlich.
BSPP ist ein zylindrisches Rohrgewinde. CPC gibt die LQ2-Gewindevarianten als kompatibel mit ISO-1179-1-Anschlüssen an.
1/4" SAE-4
Eine weitere Anschlussmöglichkeit ist 1/4" SAE-4 mit 7/16-20-Gewinde.
CPC gibt diese Anschlüsse als kompatibel mit SAE-J1926-1-Ports an.
Vor der Bestellung sollte deshalb genau geprüft werden, welche Anschlussnorm am Kühlsystem vorhanden ist. SAE und BSPP sind unterschiedliche Anschlussstandards und nicht beliebig austauschbar.
Gerade oder gewinkelte LQ2 Schnellkupplung?
Die passende Bauform hängt vor allem vom verfügbaren Einbauraum und der gewünschten Leitungsführung ab.
Gerade Kupplungen und Stecker
Gerade Ausführungen führen die Kühlleitung axial von der Kupplungsstelle weiter. Sie eignen sich besonders für Anwendungen mit ausreichend Platz hinter der Verbindung.
Winkelkupplungen und Winkelstecker
Gewinkelte LQ2 Komponenten lenken den Schlauch direkt an der Schnellkupplung um. Dadurch lässt sich der notwendige Biegeradius der Leitung reduzieren und die Kupplung kann auch in besonders kompakte Baugruppen integriert werden.
Winkelvarianten sind im Schellen-Shop mit 6,4-mm-Schlauchanschluss erhältlich.
Rote & blaue LQ2 Kupplungen zur eindeutigen Leitungszuordnung
Die Everis LQ2-Serie ist mit roter und blauer Farbcodierung erhältlich.
Dadurch lassen sich Kühlkreisläufe visuell eindeutig kennzeichnen. Eine typische Anwendung ist beispielsweise:
- Blau: Kühlmittel-Vorlauf
- Rot: erwärmter Rücklauf
Die konkrete Bedeutung der Farben wird jedoch vom jeweiligen Systembetreiber festgelegt. Entscheidend ist eine konsistente Kennzeichnung innerhalb des Systems.
Die Farbcodierung kann Fehlanschlüsse reduzieren und erleichtert Montage, Service und Wartung insbesondere bei mehreren nebeneinanderliegenden Kühlkreisläufen.
EPDM, FKM oder FVMQ – Dichtung passend zum Kühlmedium auswählen
Die Standard-LQ2 im Schellen-Shop verwendet EPDM-Dichtungen. CPC bietet darüber hinaus FKM- und FVMQ-Ausführungen an.
Die Dichtungsvarianten ermöglichen eine Anpassung an unterschiedliche Kühlmedien und Temperaturanforderungen.
- EPDM: Standardausführung der aktuell angebotenen Produkte
- FKM: optionale Dichtungsvariante
- FVMQ: optionale Variante; erweitert den unteren Temperaturbereich nach Herstellerangabe bis -40 °C
Welche Dichtung geeignet ist, hängt vom eingesetzten Kühlmedium, dessen Zusammensetzung, der Temperatur und weiteren Betriebsbedingungen ab. Die chemische Verträglichkeit sollte deshalb immer für das konkrete System geprüft werden.
Mehrlippendichtungen für zusätzliche Dichtsicherheit
CPC verwendet bei der Everis LQ2 redundante Multi-Lobed-Seals beziehungsweise Mehrlippendichtungen.
Die mehrstufige Dichtgeometrie bietet zusätzlichen Schutz gegenüber Partikeln und Verunreinigungen, die ansonsten die Dichtfläche beeinträchtigen könnten.
Gerade bei langfristig gekuppelten Kühlsystemen kann dies zu einer höheren Zuverlässigkeit der Verbindung beitragen.
Akustisches Klicksignal beim Verbinden
Beim vollständigen Verbinden der LQ2 gibt die Kupplung ein hörbares Klicksignal ab. Dieses unterstützt den Anwender dabei, eine vollständig verriegelte Verbindung zu erkennen.
Die ergonomische Daumenentriegelung ermöglicht anschließend das schnelle Trennen mit einer Hand und eignet sich dadurch besonders für schwer zugängliche Bereiche innerhalb kompakter Geräte.
Schwenkbare Verbindung erleichtert Montage & Wartung
Eine weitere Besonderheit ist die dreh- beziehungsweise schwenkbare Kupplungsverbindung. Dadurch kann die Ausrichtung von Entriegelung oder angeschlossener Leitung nach dem Verbinden angepasst werden.
Das erleichtert Installation und Wartung und kann gleichzeitig mechanische Spannungen in der Schlauchleitung reduzieren.
Typische Anwendungen der CPC Everis LQ2-Serie
Die LQ2 wurde speziell für kompakte Flüssigkeitskühlung entwickelt.
Typische Einsatzbereiche sind beispielsweise:
- Server- und Rechenzentrumskühlung
- Liquid Cooling von Elektronik
- Hochleistungsrechner
- Thermal Management
- industrielle Elektronikkühlung
- Kühlplatten und Cold Plates
- medizinische Geräte bei geeigneter Produktausführung
- Mess- und Prüfgeräte
- Geräte- und Apparatebau
- OEM-Kühlsysteme
Für regulierte Anwendungen muss die konkrete Eignung einschließlich eventuell erforderlicher Zulassungen separat geprüft werden.
LQ2 oder größere LQ-Serie?
Die LQ2 ist insbesondere für kompakte Systeme mit 6,4-mm-Leitungen und begrenztem Bauraum konzipiert. Werden größere Leitungsquerschnitte oder höhere Durchflussmengen benötigt, bieten die größeren Everis-LQ-Serien passende Alternativen.
- CPC Everis LQ4-Serie
- CPC Everis LQ6-Serie
- CPC Everis LQ8-Serie
- CPC BLQ2-Serie
- CPC NS6-Serie
- Schnellkupplungen für PC-Wasserkühlung
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Viele LQ2 Kupplungen und Stecker erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Schlauchanschluss, SAE-/BSPP-Gewinde, Kühlmedium, Dichtung oder Bauform unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC Everis LQ2-Serie
Was ist die CPC Everis LQ2-Serie?
Die Everis LQ2 ist eine kompakte CPC Schnellkupplungsserie mit 1/8"-Flow-Schnittstelle, die speziell für Flüssigkeitskühlung und Thermal Management entwickelt wurde.
Wie hoch ist der Betriebsdruck der LQ2?
Der Betriebsdruck reicht von Vakuum bis 13,8 bar beziehungsweise 200 psi.
Welche Betriebstemperatur ist zulässig?
Die Standardausführung ist für einen Betriebsbereich von -17 °C bis +115 °C beziehungsweise 0 °F bis 240 °F spezifiziert.
Welche Schlauchgröße wird bei LQ2 verwendet?
Die LQ2-Serie bietet Schlauchanschlüsse für 6,4 mm beziehungsweise 1/4" Schlauchinnendurchmesser.
Welche Gewinde gibt es bei LQ2?
Im Schellen-Shop finden Sie unter anderem G 1/8" BSPP sowie 1/4" SAE-4 beziehungsweise 7/16-20.
Wie viel Flüssigkeit tritt beim Trennen aus?
CPC spezifiziert weniger als 0,015 ml Medienaustritt pro Trennvorgang bei 0 psi und weniger als 0,063 ml bei 200 psi beziehungsweise 13,8 bar.
Wie hoch ist der Lufteinschluss beim Verbinden?
Der Lufteinschluss beträgt laut CPC weniger als 0,04 ml pro Verbindungsvorgang.
Welchen Cv-Wert hat die LQ2?
CPC gibt für die Everis LQ2 einen Durchflusskoeffizienten von ungefähr Cv 0,37 beziehungsweise Kv 0,3 an.
Aus welchem Material besteht die LQ2?
Die Hauptkomponenten bestehen aus beschichtetem beziehungsweise verchromtem Messing. Ventile und Daumenentriegelung bestehen aus Polysulfon und die Federn aus Edelstahl.
Welche Dichtung verwendet die LQ2?
Die Standardausführung verwendet EPDM. CPC bietet außerdem FKM- und FVMQ-Dichtungsoptionen für unterschiedliche Kühlmedien und Temperaturanforderungen an.
Wofür sind rote und blaue LQ2 Kupplungen gedacht?
Die Farbcodierung ermöglicht eine schnelle visuelle Unterscheidung verschiedener Kühlleitungen, beispielsweise von Vorlauf und Rücklauf. Die konkrete Farbzuordnung legt der Betreiber des Kühlsystems fest.
Ist die LQ2 für Serverkühlung geeignet?
Ja. Die LQ2 wurde speziell für Liquid-Cooling-Anwendungen entwickelt und eignet sich unter anderem für Server-, Rechenzentrum- und Elektronikkühlung. Die konkrete Systemauslegung muss anhand von Druck, Temperatur, Durchfluss und Kühlmedium erfolgen.
